El documento proporciona detalles sobre los sistemas de aire acondicionado en varias áreas de una planta baja, incluyendo oficinas, comedores, cocinas y laboratorios. Se enumeran 20 unidades de aire acondicionado de pared y paquete de la marca Trane con sus respectivas capacidades y ubicaciones. También se describen 4 sistemas mini split de Trane instalados en oficinas de datos, vigilancia y CCTV.
El documento proporciona detalles sobre los sistemas de aire acondicionado en varias áreas de una planta baja, incluyendo oficinas, comedores, cocinas y laboratorios. Se enumeran 20 unidades de aire acondicionado de pared y paquete de la marca Trane con sus respectivas capacidades y ubicaciones. También se describen 4 sistemas mini split de Trane instalados en oficinas de datos, vigilancia y CCTV.
El documento proporciona detalles sobre los sistemas de aire acondicionado en varias áreas de una planta baja, incluyendo oficinas, comedores, cocinas y laboratorios. Se enumeran 20 unidades de aire acondicionado de pared y paquete de la marca Trane con sus respectivas capacidades y ubicaciones. También se describen 4 sistemas mini split de Trane instalados en oficinas de datos, vigilancia y CCTV.

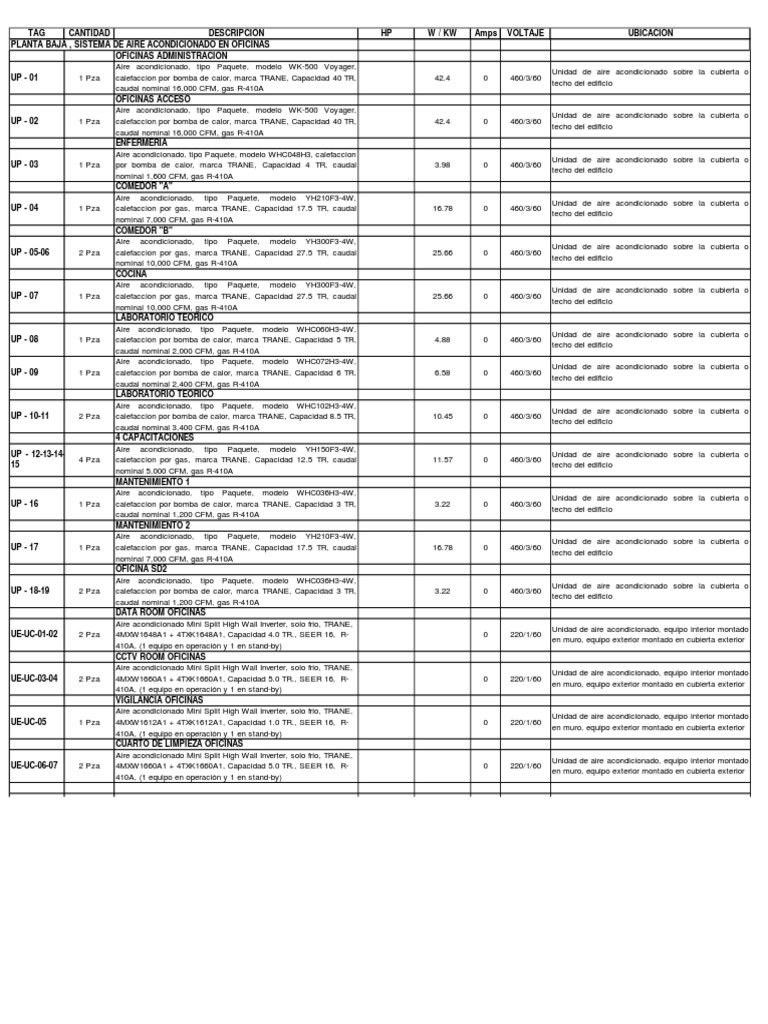

TAG CANTIDAD DESCRIPCION HP W / KW Amps VOLTAJE UBICACIÓN
PLANTA BAJA , SISTEMA DE AIRE ACONDICIONADO EN OFICINAS
OFICINAS ADMINISTRACION Aire acondicionado, tipo Paquete, modelo WK-500 Voyager, Unidad de aire acondicionado sobre la cubierta o UP - 01 1 Pza calefaccion por bomba de calor, marca TRANE, Capacidad 40 TR, 42.4 0 460/3/60 techo del edificio caudal nominal 16,000 CFM, gas R-410A OFICINAS ACCESO Aire acondicionado, tipo Paquete, modelo WK-500 Voyager, Unidad de aire acondicionado sobre la cubierta o UP - 02 1 Pza calefaccion por bomba de calor, marca TRANE, Capacidad 40 TR, 42.4 0 460/3/60 techo del edificio caudal nominal 16,000 CFM, gas R-410A ENFERMERIA Aire acondicionado, tipo Paquete, modelo WHC048H3, calefaccion Unidad de aire acondicionado sobre la cubierta o UP - 03 1 Pza por bomba de calor, marca TRANE, Capacidad 4 TR, caudal 3.98 0 460/3/60 techo del edificio nominal 1,600 CFM, gas R-410A COMEDOR "A" Aire acondicionado, tipo Paquete, modelo YH210F3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 04 1 Pza calefaccion por gas, marca TRANE, Capacidad 17.5 TR, caudal 16.78 0 460/3/60 techo del edificio nominal 7,000 CFM, gas R-410A COMEDOR "B" Aire acondicionado, tipo Paquete, modelo YH300F3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 05-06 2 Pza calefaccion por gas, marca TRANE, Capacidad 27.5 TR, caudal 25.66 0 460/3/60 techo del edificio nominal 10,000 CFM, gas R-410A COCINA Aire acondicionado, tipo Paquete, modelo YH300F3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 07 1 Pza calefaccion por gas, marca TRANE, Capacidad 27.5 TR, caudal 25.66 0 460/3/60 techo del edificio nominal 10,000 CFM, gas R-410A LABORATORIO TEORICO Aire acondicionado, tipo Paquete, modelo WHC060H3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 08 1 Pza calefaccion por bomba de calor, marca TRANE, Capacidad 5 TR, 4.88 0 460/3/60 techo del edificio caudal nominal 2,000 CFM, gas R-410A Aire acondicionado, tipo Paquete, modelo WHC072H3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 09 1 Pza calefaccion por bomba de calor, marca TRANE, Capacidad 6 TR, 6.58 0 460/3/60 techo del edificio caudal nominal 2,400 CFM, gas R-410A LABORATORIO TEORICO Aire acondicionado, tipo Paquete, modelo WHC102H3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 10-11 2 Pza calefaccion por bomba de calor, marca TRANE, Capacidad 8.5 TR, 10.45 0 460/3/60 techo del edificio caudal nominal 3,400 CFM, gas R-410A 4 CAPACITACIONES Aire acondicionado, tipo Paquete, modelo YH150F3-4W, UP - 12-13-14- Unidad de aire acondicionado sobre la cubierta o 4 Pza calefaccion por gas, marca TRANE, Capacidad 12.5 TR, caudal 11.57 0 460/3/60 15 techo del edificio nominal 5,000 CFM, gas R-410A MANTENIMIENTO 1 Aire acondicionado, tipo Paquete, modelo WHC036H3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 16 1 Pza calefaccion por bomba de calor, marca TRANE, Capacidad 3 TR, 3.22 0 460/3/60 techo del edificio caudal nominal 1,200 CFM, gas R-410A MANTENIMIENTO 2 Aire acondicionado, tipo Paquete, modelo YH210F3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 17 1 Pza calefaccion por gas, marca TRANE, Capacidad 17.5 TR, caudal 16.78 0 460/3/60 techo del edificio nominal 7,000 CFM, gas R-410A OFICINA SD2 Aire acondicionado, tipo Paquete, modelo WHC036H3-4W, Unidad de aire acondicionado sobre la cubierta o UP - 18-19 2 Pza calefaccion por bomba de calor, marca TRANE, Capacidad 3 TR, 3.22 0 460/3/60 techo del edificio caudal nominal 1,200 CFM, gas R-410A DATA ROOM OFICINAS Aire acondicionado Mini Split High Wall Inverter, solo frio, TRANE, Unidad de aire acondicionado, equipo interior montado UE-UC-01-02 2 Pza 4MXW1648A1 + 4TXK1648A1, Capacidad 4.0 TR., SEER 16, R- 0 220/1/60 en muro, equipo exterior montado en cubierta exterior 410A, (1 equipo en operación y 1 en stand-by) CCTV ROOM OFICINAS Aire acondicionado Mini Split High Wall Inverter, solo frio, TRANE, Unidad de aire acondicionado, equipo interior montado UE-UC-03-04 2 Pza 4MXW1660A1 + 4TXK1660A1, Capacidad 5.0 TR., SEER 16, R- 0 220/1/60 en muro, equipo exterior montado en cubierta exterior 410A, (1 equipo en operación y 1 en stand-by) VIGILANCIA OFICINAS Aire acondicionado Mini Split High Wall Inverter, solo frio, TRANE, Unidad de aire acondicionado, equipo interior montado UE-UC-05 1 Pza 4MXW1612A1 + 4TXK1612A1, Capacidad 1.0 TR., SEER 16, R- 0 220/1/60 en muro, equipo exterior montado en cubierta exterior 410A, (1 equipo en operación y 1 en stand-by) CUARTO DE LIMPIEZA OFICINAS Aire acondicionado Mini Split High Wall Inverter, solo frio, TRANE, Unidad de aire acondicionado, equipo interior montado UE-UC-06-07 2 Pza 4MXW1660A1 + 4TXK1660A1, Capacidad 5.0 TR., SEER 16, R- 0 220/1/60 en muro, equipo exterior montado en cubierta exterior 410A, (1 equipo en operación y 1 en stand-by)
PLANTA BAJA, SISTEMAS DE EXTRACCION
Ventilador de extraccion Centrifugo en Linea, Greenheck, modelo VE-01 1 Pza 1/4 120/1/60 Sanitario Privado Oficina, montaje en en plafon BSQ-90, volumen de extraccion 280 CFM @ 0.25 in.w.g. Ventilador de extraccion Centrifugo en Linea, Greenheck, modelo VE-02 1 Pza 1/2 120/1/60 Sanitario, montaje en plafon BSQ-180, volumen de extraccion 2818 CFM @ 0.25 in.w.g. Ventilador de extraccion Centrifugo en Linea, Greenheck, modelo VE-03 1 Pza 1/4 120/1/60 Sanitario CCTV, montaje en plafon BSQ-90, volumen de extraccion 233 CFM @ 0.25 in.w.g. Ventilador de extraccion Centrifugo en Linea, Greenheck, modelo VE-04 1 Pza 1/4 120/1/60 Sanitario, Oficina Vigilancia, montaje en plafon BSQ-90, volumen de extraccion 235 CFM @ 0.25 in.w.g. Ventilador de Extraccion Centrifugo montaje en Techo, marca VE-05 1 Pza Greenheck, modelo GB-420 con capacidad efectiva de 18,711 5 230/3/60 1469 Lockers, montaje en cubierta CFM @ 0.20" S.P. Ventilador de Extraccion Centrifugo montaje en Techo, marca VE-06 1 Pza Greenheck, modelo GB-360 con capacidad efectiva de 11,353 1 1/2 460/3/60 35 Sanitarios, montaje en cubierta CFM @ 0.20" S.P. Ventilador de Extraccion Centrifugo montaje en Techo, marca VE-07 1 Pza Greenheck, modelo GB-360 con capacidad efectiva de 10,512 1 1/2 460/3/60 25 Sanitarios, montaje en cubierta CFM @ 0.20" S.P. Ventilador de extraccion Centrifugo en Linea, Greenheck, modelo VE-08 1 Pza 1/2 120/1/60 Laboratorio, montaje en plafon BSQ-180, volumen de extraccion 2819 CFM @ 0.25 in.w.g.
