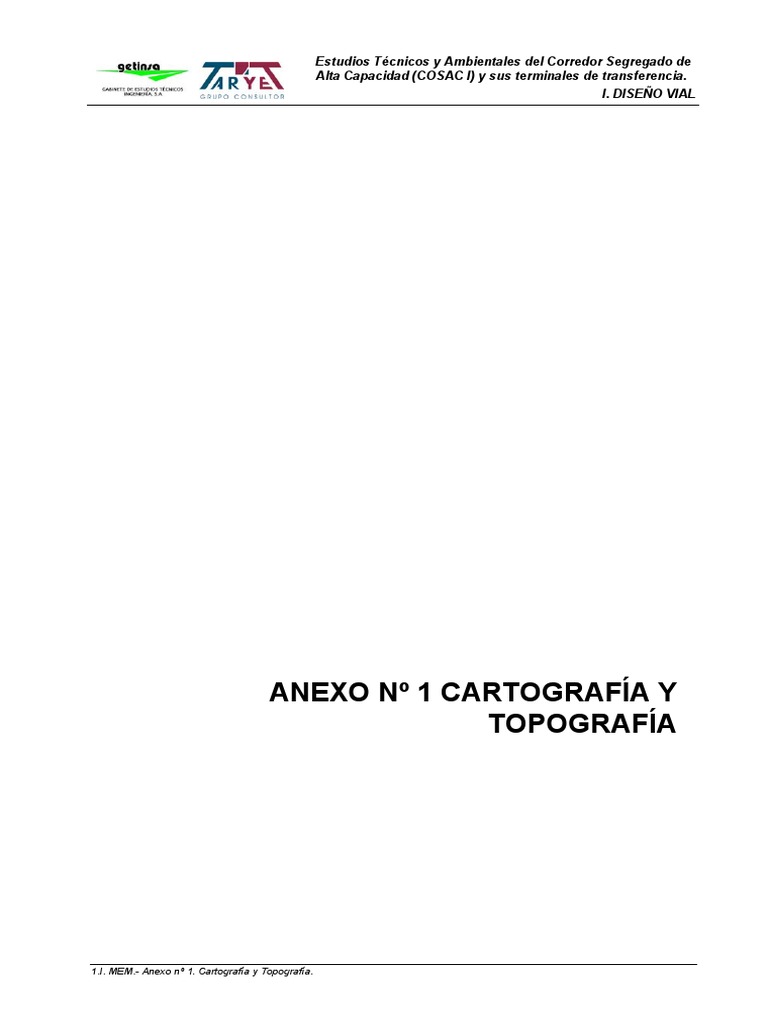

ANEXO Nº 1 CARTOGRAFÍA Y
TOPOGRAFÍA
ÍNDICE
01. CARTOGRAFÍA
02. TOPOGRAFÍA
03. ENLACE EN LA RED GEODÉSICA
03.01. Proyección y referencias cartográficas
03.02. Metodología y cálculo
04. PRECISIONES Y TOLERANCIAS
05. APOYO FOTOGRAMÉTRICO DE CAMPO
06. RESTITUCIÓN ANALÍTICA
07. RED BÁSICA
08. TAQUIMÉTRICOS
APÉNDICES
APÉNDICE 2. TAQUIMÉTRICOS
2.1. Coordenadas de los puntos
APÉNDICE 3. PLANOS
0.1. CARTOGRAFÍA
La cartografía ha sido obtenida por los métodos fotogramétricos, digitalizada con una
precisión correspondiente a escala 1:1.000, con equidistancia de 1 m entre curvas
de nivel.
El apoyo de campo fue realizado por el Instituto Geográfico Nacional de Perú, así
como la restitución.
0.2. TOPOGRAFÍA
Posteriormente en una segunda fase se han tomado numerosos puntos en las zonas
de estudio, con objeto de realizar los encajes de los viales proyectados.
Asimismo se han cumplimentado hojas de campo para cada punto con los
parámetros y comentarios que faciliten el posterior cálculo.
Se adjuntan los listados del cálculo de cada línea base, donde se incluye toda la
información recabada en el proceso, los resultados obtenidos y el error medio
cuadrático (r.m.s.) de cada observación.
Para lo cual se han comparado las coordenadas WGS-84 de los vértices geodésicos
existentes en la zona y que forman la red principal del proyecto, con las obtenidas en
el Instituto Geográfico Nacional en el sistema de referencia del Datum Local
(U.T.M.).
Planimetría – X Y -: 5 a 10 mm + 1 ppm
Altimetría – Z -: 5 a 10 mm + 2 ppm
Siendo ppm, partes por millón de la longitud de la línea base. Es decir, para una
longitud entre el receptor de la estación de referencia y un punto observado a 5.000
metros, el error máximo cometido es:
Planimetría – X Y -: 10 mm + 5 mm = 15 mm
Altimetría – Z -: 10 mm + 10 mm = 20 mm
A partir del vuelo fotogramétrico a escala 1:6.000 realizado para este proyecto, se ha
observado los puntos de apoyo que cubren los fotogramas a restituir.
Los puntos de apoyo han sido observados con la misma metodología GPS que la
red geodésica, aplicando los mismos parámetros de transformación.
Los planos se han restituido a escala 1:1000 con equidistancia entre curvas de nivel
de un (1) metro a partir del vuelo fotogramétrico a escala 1:6.000.
Para la segunda fase se ha creado una red de bases la cual se ha enlazado con la
red geodésica. El instrumental utilizado ha sido el formado por equipos GPS de
doble frecuencia Wild System 300, con observaciones en estático desde estaciones
de referencia temporales, se han implantado los vértices de la red básica lo largo de
la zona a proyectar.
Se adjuntan los listados del cálculo de cada línea base, donde se incluye toda la
información recabada en el proceso, los resultados obtenidos y el error medio
cuadrático (r.m.s.) de cada observación.
Para el enlace con la red geodésica de la zona se han utilizado en planimetría cuatro
vértices, CONCHAN, ESTACIÓN PERMANENTE IGN, OQUENDO Y VANGUARD, y
para el calculo de la altimétria 14 clavos de nivelación, TA-PC-6, PC-TA-2, PC-TA-5,
TT-5, GB-2, GB-8, GB-9, BP-1, GB-3, JPU-3, GB-6, BP-3, BP-4, BP-5.
A partir de estos vértices se han radiado las 15 bases que componen la red básica.
0.8. TAQUIMÉTRICOS
En esta segunda fase se han tomado numerosos puntos que han servido para
realizar los encajes de los viales proyectados.
Estos puntos han sido obtenidos mediante métodos GPS o de topografía clásica
(estación total) en zonas en las que el uso del GPS no podía ser utilizado.
Todos estos puntos han sido radiados desde bases situadas cerca de la zona a
proyectar.
ANEXO Nº 2.
TRAZADO Y REPLANTEO
ÍNDICE
Por lo que los estudios previos de trazado a escala 1:5.000 con sección tipo a 1:125
se ha realizado en total para 56.400 Km.
Los parámetros del trazado se han definido teniendo en cuenta las exigencias de
tramo urbano. En cuanto a la Vía Expresa, se ha comprobado que los radios
corresponden a los que admite la Instrucción Española de Carreteras, Norma 3.1-IC,
Trazado, de Diciembre de 1.999 para una velocidad de recorrido de 80 Km/h.
02.03. PLANTA
La definición geométrica se ha basado en rectas y curvas que coincidan con las del
trazado actual. En los tramos urbanos, el único límite para los radios de los nuevos
ejes ha sido el mínimo de 20 m que es necesario para permitir el giro de los
autobuses. En estas zonas se han eliminado los separadores entre carriles de uso
público y privado de forma que el giro pueda realizarse con más comodidad. El
máximo radio que ha sido necesario diseñar ha sido 10000 m.
02.04. ALZADO
de la que no se separa más de 5 cm, excepto en la zona del terminal norte, entre los
PP.KK. 0+000 y 0+650 de la Av. Tupac Amaru, tal como se describe en el epígrafe
04.01. Como se ha señalado, se ha prestado especial atención a los entronques con
calles contiguas a las del proyecto de forma que no se forme un escalón en el
pavimento. Así, se ha incluido en cada bocacalle una medición de extensión de capa
superficial de pavimento con un área de 5 m de largo y ancho el de la bocacalle que
permitirá realizar una transición suave del posible desnivel. Las curvas parabólicas
necesarias se han realizado utilizando parámetros que van de 450 a 15000.
Los carriles de transporte privado se ubican entre los de público y las veredas y
presentan distintos anchos según el que tuvieran los existentes, el ancho total
Las veredas se han mantenido en general con su ancho existente y donde ha sido
necesario estrecharlas se ha respetado al menos un espacio de 1,5 m, y mayor aún
si se aprecia que es un lugar de importante tránsito de peatones. Incluso en algunos
tramos que se señalan, se ha proyectado reponer las veredas completas (y no sólo
la parte estrictamente necesaria), como medida de mejora urbanística. El material
que se prevé usar es el hormigón bruñido aunque se indican tramos donde se
utilizará piedra, que presenta un mayor valor estético.
Donde ha sido posible proyectar dos carrilles del sistema por sentido, se ha colocado
una separador no rebasable (20 cm de ancho) entre estos y los carriles contiguos de
tráfico privado, consistente en tramos de sardinel de 1 m alternados con huecos de 1
m, con una sección que imposibilita el rebase. Donde la anchura del vial solo ha
permitido reservar un carril al uso exclusivo del transporte público, se ha separado
del privado por un sardinel rebasable (también de 20 cm de ancho y más fácil de
superar para salir del carril público que para entrar en él), de forma que los
autobuses puedan utilizar los carriles de tráfico privado en el caso de que algún
obstáculo (como un autobús averiado) ocupe el carril público. En el tramo 5, según
se verá, se han sustituido los sardineles rebasables por una hilera de tachas
bidireccionales que puede ser superada fácilmente en ambos sentidos.
de viajeros. Este ensanchamiento local a dos carriles públicos por sentido se realiza
simultáneamente en los dos sentidos (con lo cual la longitud del paradero es menor
pero el ancho necesario es mayor), o bien primero en un sentido y a continuación en
el otro (paradero más largo pero ancho menor) que impone un paradero con forma
de S (ver detalle en planos).
El corredor norte discurre por los distritos de Independencia, San Martín de Porras,
Rímac, Lima y La Victoria. El sur, los distritos de Barranco y Chorrillos. La conexión
entre ambos, se realiza por el paseo de la República o Vía Expresa, que atraviesa
los distritos de La Victoria, San Isidro, Miraflores y Barranco.
El derecho de vía tiene un ancho que varia de los 120 m en su inicio a los de 37 m
de las zonas mas estrechas enfrente a la universidad, contemplándose únicamente
en la mayor parte de los casos la actuación entre los separadores laterales. La
sección proyectada dispone de una pista exclusiva de transporte público con dos
carriles por sentido de 3,00 y 3,50 m de ancho (izquierdo y derecho en sentido de
avance de los P.K. respectivamente), además de una mediana o separador central
entre calzadas de sentidos contrarios con un ancho de 5,00 m y una altura de 0,90
En la primera parte del tramo, en la terminal norte (entre Av. los Naranjales y Av.
Carlos Izaguirre) se han dispuesto 3 carriles a cada lado hasta la C/ Yahuar Huaca,
a costa de las calzadas laterales, que han desaparecido para poder disponer la
pasarela de acceso a las terminales. A partir de esta calle se mantiene la calzada
lateral de 2 carriles, disponiéndose por tanto de 3 carriles en el lado derecho y 5 en
el izquierdo. Entre la avenida Carlos Izaguirre y la avenida Los Jazmines se
disponen 3 carriles de 3,50 metros por la MI, mientras que por la MD se disponen 2
del mismo ancho, debido a la existencia de una vía de servicio elevada respecto a la
calzada principal. Posteriormente, hasta la avenida de Fray Bartolomé de las Casas,
se pasa a una sección única de 4 carriles de 3 metros de ancho a cada lado, sin vías
de servicio. Esto es debido a una reducción sustancial del derecho de vía.
Desde la avenida de Fray Bartolomé de las casas hasta la avenida Honorio Delgado,
se vuelve a producir un cambio en la tipología de la sección volviendo a disponer de
3 carriles de 3,50 metros por la MI, mientras que por la MD se disponen 2 del mismo
ancho, debido a la existencia de una nueva vía de servicio. En este caso, dicha vía
se encuentra al mismo nivel que la calzada principal.
Por otro lado, en la avenida Honorio Delgado se entra en la parte mas estrecha del
derecho de vía, llegando a quedarse reducido a solamente 35 metros. Debido a este
hecho, el tramo que discurre entre la avenida Honorio Delgado y la avenida Eduardo
Habich tiene una sección mínima, quedando únicamente 3 carriles de 3,00 metros
de ancho por sentido de circulación para el transporte privado.
A continuación se adjunta una tabla resumen con las principales características del
tramo:
En cuanto al trazado en planta está formado por una sucesión de rectas y curvas
con radios que oscilan entre los 275 y los 4.000 metros, mientras que en alzado,
desciende constantemente desde la cota 72,00 en el P.K. 0+000 hasta la cota
65,500 en el P.K. 1+345, ascendiendo constantemente desde este punto hasta la
cota 121,00 en el P.K. 6+059,32 con unas pendientes que oscilan en el 0,25% y el
3% y unas longitudes de curva mínimas de 25 metros.
0,5 m. En cualquier caso, es posible respetar los criterios de ancho mínimo que se
han señalado anteriormente.
El tramo identificado como el nº 3 continúa tras la Plaza Ramón Castilla con idéntica
sección que la descrita para el final del tramo anterior, hasta el PK 1+820 que
representa la entrada al paso inferior bajo la Plaza del 2 de Mayo.
El trazado continúa a partir del paso bajo la plaza del 2 de Mayo por la avenida
Alfonso Ugarte hasta el PK 2+320 contando por cada sentido con un carril de público
y dos de privado de 3,25 m de ancho, y una mediana de 2 m.
A continuación se establece una cuña de 230 m que permite, a partir del PK 2+550 y
hasta el 3+230 (donde se gira hacia la avenida de España), incorporar en cada
sentido un carril de tráfico público y uno de privado (también de 3,25 m), además de
aumentarse la mediana a 5 m, donde se coloca jardín o paradero. Este cuña
representa un punto delicado al encontrarse en la confluencia de flujos de tráfico
provenientes de la Plaza del 2 de Mayo, del paso inferior bajo ella y de la avenida
Alfonso Ugarte, por lo que se ha establecido una señalización horizontal rigurosa
(rallado de isletas, líneas continuas) para evitar trenzados peligrosos.
A partir del cruce con la calle Washington y hasta el cruce con la avenida Inca
Garcilazo de la Vega se reduce la mediana hasta 0,5 m, se mantienen los dos
carriles de público y el de privado (de pavimento normal) por sentido y se respetan
las veredas.
El paso inferior que da acceso a la Plaza de los Héroes Navales se reserva al tráfico
público (dos carriles por sentido separados por línea continua), a excepción de un
carril de residentes de ancho 2,80 m que da acceso al hotel Sheraton.
Al sur de la anterior plaza se encuentra la Plaza Grau, a cuyos lado Oeste y Este se
coloca también un carril público que conecta con el tramo 4 (Parque de la
Exposición).
Al inicio de este tramo, que ocupa la avenida paseo de la República desde la plaza
Grau, existen actualmente dos calzadas separadas por el Parque de la Exposición
(hasta el PK 0+200). Se mantiene esta disposición, incorporando por el interior de
cada calzada un carril de transporte público. Además, se mantienen carriles de
transporte privado a los lados (cinco en el sentido izquierdo y cuatro en el derecho,
de una anchura de 3 m por la margen izquierda y de 3,50 m por la derecha). A partir
del PK 0+090, se segregan dos estos carriles hacia las calzadas secundarias que se
sitúan elevadas respecto de la central, que es la que describiremos en lo que sigue.
En el lado izquierdo es necesario invadir 3,50 m del parque de la Exposición en los
primeros 130 m del eje, a partir de los cuales comienza una cuña en la que se gana
un carril de transporte privado.
A partir del final del parque, se dispone una sección simétrica que presenta en cada
sentido un carril de transporte público de 4,3 m y dos de privado de 3,25 m. Para
salvar las pilas de los pasos superiores, que están situadas a la mitad de la calzada,
se estrechan los carriles de público hasta 3,5 m (con cuñas de transición de 30 m),
quedando una mediana de 1,6 m entre ambos carriles que aloja las pilas y las
barreras que las protegen. Los pasos que atraviesa el tramo son:
El tramo conecta al final con el denominado 6 o Vía Expresa, que cuenta con una
sección distinta (un carril más por sentido, medianas diferentes), por lo que a partir
del PK 1+700, que da paso al nuevo eje, se dispone una transición para cambiar
definitivamente de sección a la altura de los puentes de la avenida de México.
Por último, se demuele una estructura existente que daba salida al sentido norte
entre los puentes de la calle Alejandro Tirado y el de la avenida de Iquitos, desde el
centro de la calzada, y se construye un ramal que realiza situado en el exterior de la
calzada la misma función aunque resulta más seguro al producirse la salida por la
derecha y no por la izquierda.
Las secciones descritas para todo el tramo se interrumpen a la altura de los ejes
siguientes, donde no existen separador de carriles ni mediana:
- Calle Angares
- Calle Cañete
- Calle Chancay
- Avenida Tacna
- Calle Cailloma
- Calle Camana
- Calle Carabaya
- Giro avenida Cuzco a jirón de la Unión
- Avenida Nicolás de Pierola
- Calle Cornejo
- Avenida Roosevelt
El nuevo corredor a proyectar comienza en la plaza Grau y llega hasta el final actual.
Dentro del mismo, la parte comprendida entre el puente de México y la intersección
con la avenida República de Panamá, tendrá una longitud total de 7.509,762 metros.
Dicho corredor tendrá la misma tipología que el actual en la zona entre paradas con
un carril por sentido de 3,50 metros, viendo ampliada esta sección en la zona de los
paraderos en donde se ampliará en el caso de parada a dos carriles (uno de parada
y otro de rebase) con un ancho que oscila entre 3,00 y 3,50 metros para el primero y
de 3,50 metros en todos los casos para el segundo.
VÍA EXPRESA
LONGITUD PARADERO
PARADERO/PUENTE ANCHO ENTRADAS
NORTE SUR
Mexico 95/150 95/150 5,50 1
Canadá 95/150 95/150 5,50 1
Javier Prado 150 130 5,50 1
Corpac 95/150 95/150 5,50 1
aramburu 95/150 95/150 5,50 1
Oure 95/150 95/150 5,50 1
Angamós 95/150 95/150 5,50 1
Ricardo Palma 95/150 95/150 5,50 1
Benavides 95 95/150 5,50 1
28 de Julio 95/150 95/150 5,50 1
República de Panamá 150 5,50 1
Nota: Cuando la longitud tiene dos cifras se representa lo siguiente (Actual / Espacio reservado para una posible ampliación)
El trazado en planta está formado por una sucesión de rectas y curvas con radios
que oscilan entre los 295 y los 4.000 metros, mientras que en alzado, está formado
por una sucesión de rampas y pendientes que van desde la cota 123,286 en el P.K.
0+000 hasta la cota 79,770 en el P.K. 7+204 con una pendientes que oscilan entre
el 0,10 % y el 4,65 % y una longitud de curva mínima de 50 metros.
- se pierde el del lado izquierdo (solo queda el del derecho) a partir del
cruce con la avenida Pazos (donde se sitúa un paradero);
- se recupera el del lado izquierdo (resulta uno por sentido) desde la calle
28 de Julio y el jirón Corpancho hasta el final de la avenida Bolognesi.
Tanto para la ejecución de las obras como para cuando el sistema de transporte
público se ponga en servicio, se proponen alternativas de tránsito para los vehículos
privados, ya que los carriles del sistema y los paraderos reducen la capacidad de los
carriles de tránsito privado.
ANEXO Nº 3
ESTUDIO GEOLÓGICO-GEOTÉCNICO
ÍNDICE
0.1 GENERALIDADES............................................................................................4
01.01 CONSIDERACIONES GENERALES.............................................................4
01.02 OBJETIVO.....................................................................................................4
01.03 VALIDEZ DE LA EVALUACION ....................................................................5
01.04 UBICACIÓN DEL PROYECTO .....................................................................5
01.05 SECTORIZACION DE LA EVALUACION POR TRAMOS.............................7
0.2 TRABAJOS REALIZADOS ...............................................................................8
02.01 TRABAJOS DE CAMPO ...............................................................................8
02.02 TRABAJOS DE GABINETE ..........................................................................9
02.03 RESULTADOS DE LOS ENSAYOS DE LABORATORIO ...........................10
0.3 GEOLOGIA DE LA CIUDAD DE LIMA............................................................14
03.01 DESCRIPCIÓN GENERAL DE LA FORMACIÓN DE LOS SUELOS DE LA
CIUDAD DE LIMA .......................................................................................14
03.02 GEOMORFOLOGÍA ....................................................................................15
03.03 ESTRATIGRAFÍA ........................................................................................16
03.04 DEPÓSITOS CUATERNARIOS ..................................................................16
03.05 GEOLOGÍA LOCAL.....................................................................................17
03.06 GEOLOGÍA ESTRUCTURAL ......................................................................19
03.07 GEODINAMICA EXTERNA .........................................................................22
03.08 ESTABILIDAD Y CAPACIDAD PORTANTE DEL SUB-SUELO..................23
03.09 PARAMETROS GEOMECANICOS.............................................................24
03.010 VALORES DEL MODULO DE ELASTICIDAD Y COMPRESIBILIDAD
EN LIMA ......................................................................................................25
0.4 CARACTERÍSTICAS GEOTÉCNICAS DE LA RUTA DEL PROYECTO
COSAC ...........................................................................................................28
04.01 CARACTERÍSTICAS DEL SUELO PARA PAVIMENTACIÓN DEL SECTOR
NORTE........................................................................................................28
04.02 CARACTERÍSTICAS DEL SUELO PARA PAVIMENTACIÓN DEL SECTOR
CENTRO .....................................................................................................32
0.1 GENERALIDADES
Por ello, determinar las características de los suelos de fundación de las vías y la
evaluación de los correspondientes pavimentos que actualmente existen dentro del
recorrido del Proyecto COSAC I, determinarán las soluciones a adoptarse y la
eventual reutilización o tratamiento de los mismos, integrándose a los nuevos
pavimentos a proyectarse, todo ello orientado a cumplir con los objetivos generales
del Proyecto Integral y su factibilidad técnico-económica.
01.02 OBJETIVO
Longitud Porcentajes
AVENIDAS DISTRITOS
(Km.) Parcial Acumulado
Av. Túpac Amaru Independencia/Rimac/San Martín de Porres 6,120 21,40% 21,40%
Av. Caquetá/Interc.Vial Panam.Norte Rimac/San Martín de Porres 1,050 3,67% 25,07%
Pte. Ejército/Av. A.Ugarte Lima/Breña 2,130 7,45% 32,52%
Av. Emancipación/Jr. Cuzco Lima 1,410 4,93% 37,45%
Jr. Lampa Lima 0,850 2,97% 40,42%
Av. España/Desnivel Centro Cívico Lima 0,600 2,10% 42,52%
Paseo de la República/Plaza Grau Lima 0,420 1,47% 43,99%
Vía Expresa Lima/La Victoria/Lince/San Isidro/Miraflores/Surquillo/Barranco 9,090 31,78% 75,77%
Av. República de Panamá/Ovalo Balta Barranco 0,690 2,41% 78,18%
Av. Coronel Bolognesi Barranco 1,370 4,79% 82,97%
Av. Escuela Militar Chorrillos 1,570 5,49% 88,46%
Av. Paseo de la República/Las Gaviotas Chorrillos 2,240 7,83% 96,29%
Av. Prolongación Huaylas Chorrillos 1,060 3,71% 100,00%
Av. Paseo de la
República/Las
Gaviotas
7,83% Av. Prolongación
Av. Coronel Bolognesi Huaylas
4,79%
Av. Escuela Militar 3,71%
5,49%
Av. República de
Panamá/Ovalo Balta
2,41% Av. Túpac Amaru
21,40%
Vía Expresa
31,78% Av. Caquetá/ Interc.Vial
Panam.Norte
3,67%
Paseo de la República/Plaza
Grau Puente del Ejército/Av. Alfonso
Jr. Lampa
1,47% Ugarte
2,97%
7,45%
GRANULOMETRI A
GRAVA ARENA FINOS INDICES DE CONSISTENCIA CLASIF. CLASIF. Cont. de Densidad (g/cm3) Próctor Modificado
Excavación Muestra Profundidad Gruesa Fina % Total Gruesa Media Fina % Total % Total Límite Líquido Límite Plástico Indice Plástico SUELO SUELO Humedad Natural Seca gmax w opt
N° N° De A 3"-3/4" 3/4" - #4 Grava #4 - #10 #10 - #40 #40 - #200 Arena > #200 LL (%) LP (%) IP (%) SUCS AASTHO w (%) g gd g/cm3 %
GT-101A M-1 0,5 - 1,50 23,1 22,1 45,2 15,3 14,3 13,8 43,4 11,4 22,3 NP N.P GW-GM A-1-a(0) 5,4 2,328 5,6
M-1 0,15 - 0,40 17,7 22,0 39,7 15,9 13,5 19,1 48,5 11,8 22,3 0 N.P SP-SM A-1-b(0) 3,5
GT-102
M-2 0,40 - 1,50 17,4 27,9 45,3 8,6 13,9 29,9 52,4 2,3 21,4 N.P N.P SP A-1-b(0) 4,5
GT-103 M-1 0,50 - 1,20 45,4 21,3 66,7 6,1 5,6 13,9 25,6 7,7 5,9 NP N.P GP-GM A-1-a(0) 3,5
M-1 0,50 - 1,10 18,3 22,8 41,1 16,4 11,0 19,8 47,2 11,7 18,9 NP N.P SP-SM A-1-b(0) 4,6
GT-104
M-2 1,10 - 1,50 17,4 26,6 44,0 10,7 13,9 28,9 53,5 2,5 16,2 15 1,2 SP A-1-a(0) 4,9
M-1 0,60 - 1,00 0,0 4,0 4,0 27,0 22,0 26,1 75,1 20,9 18,4 17,4 1 SM A-1-b(0) 4,1
GT-105
M-2 1,00 - 1,50 0,0 0,0 0,0 0,0 19,0 25,7 44,7 55,3 24 16 8 CL A-4(2) 5,2
M-1 0,60 - 1,40 0,0 3,4 3,4 26,1 24,3 25,7 76,1 20,2 16,4 15,2 1,2 SM A-1-b(0) 5,1
GT-106
M-2 1,40 - 1,60 33,0 23,0 56,0 12,4 12,7 11,1 36,2 7,8 24,1 19 5,1 GP-GC A-1-a(0) 5,8
GT-107 M-2 0,50 - 1,50 33,1 21,8 54,9 11,7 13,3 12,0 37,0 8,1 20,0 14,6 5,4 GP-GC A-1-a(0) 3,5
GP-108 M-1 0,90 - 1,50 24,7 22,0 46,7 13,2 16,1 14,8 44,1 9,2 21,6 16,3 5,3 GP-GC A-1-a(0) 5,4
M-1 0,50 - 1,00 0,0 4,4 4,4 24,9 24,0 26,6 75,5 20,1 18,4 17,2 1,2 SM A-1-b(0) 4,2
GT-109
M-2 1,00 - 1,50 24,3 21,9 46,2 13,7 17,8 14,4 45,9 7,9 19,6 15,4 4,2 GP-GC A-1-a(0) 5,7
M-1 0,2 - 1,30 28,0 23,6 51,6 19,4 9,7 12,3 41,4 11,4 22,3 NP N.P GW-GM A-1-a(0) 5,4
GT-110
M-2 1,30 - 1,50 24,3 22,5 46,8 14,4 16,6 15,1 46,1 10,2 20,1 15 5,1 GP-GC A-1-a(0) 5,3 2,419 2,331 2,204 5,4
M-1 0,10 - 0,50 24,0 21,5 45,5 13,1 18,0 13,2 44,3 10,2 20,8 NP N.P GW-GM A-1-a(0) 6,2
GT-111
M-2 0,50 - 1,50 24,3 23,1 47,4 14,8 15,4 14,8 45,0 7,6 20,3 14,6 5,7 GP-GC A-1-a(0) 8,4
M-1 0,10 - 0,40 24,2 22,5 46,7 13,7 13,1 13,9 40,7 12,6 21,1 NP N.P GM A-1-a(0) 3,4
GT-112
M-2 0,40 - 1,50 31,7 26,2 57,9 11,3 11,1 10,8 33,2 8,9 22,3 16,6 5,7 GP-GC A-1-a(0) 8,4
GT-113 M-1 0,30 - 1,50 55,6 16,9 72,5 3,2 5,8 15,3 24,3 3,2 0,0 NP N.P GP A-1-a(0) 5,7
GT-114 M-1 0,15 - 1,50 55,1 17,4 72,5 3,8 5,8 15,9 25,5 2,0 0,0 17,4 N.P GP A-1-a(0) 10,2
GT-116 M-1 0,40 - 1,50 45,3 21,4 66,7 6,1 5,6 14,7 26,4 6,9 0,0 N.P N.P GP-GM A-1-a(0) 3,2
M-1 1,80 - 2,25 3,3 5,6 8,9 6,7 12,5 21,8 41,0 50,1 18,5 16,3 2,2 ML A-4(0) 8,6
CTN-01
M-2 2,25 - 3,00 15,7 13,9 29,6 16,3 24,8 20,5 61,6 8,8 14,2 NP NP SP-SM A-1-b(0) 1,7
CTN-02 M-1 1,60 - 3,00 13,1 12,8 25,9 17,9 28,4 21,4 67,7 6,4 14,28 13,7 0,58 SP-SM A-1-b(0) 1,52
GRANULOMETRIA
GRAVA ARENA FINOS INDICES DE CONSISTENCIA CLASIF. CLASIF. Cont. de Densidad (g/cm3) Próctor Modificado
Excavación Muestra Profundidad Gruesa Fina % Total Gruesa Media Fina % Total % Total Límite Líquido Límite Plástico Indice Plástico SUELO SUELO Humedad Natural Seca gmax w opt
N° N° De A 3"-3/4" 3/4" - #4 Grava #4 - #10 #10 - #40 #40 - #200 Arena > #200 LL (%) LP (%) IP (%) SUCS AASTHO w (%) g gd g/cm3 %
M-1 0,4 - 0,80 0,0 16,1 16,1 28,8 13,5 34,9 77,2 6,7 16,0 14,0 2,0 SP-SM A-1-b(0) 10,0
GT-201
M-2 0,80 - 2,00 0,0 0,0 0,0 0,0 0,0 0,0 34,6 65,4 25,0 22,0 3,0 ML A-4(1) 13,2
GT-202 M-1 0,00 - 1,50 55,9 26,2 82,1 2,9 5,6 8,4 16,9 1,0 0,0 N.P N.P GP A-1-a(0) 3,2
GT-203 M-1 0,00 - 1,50 55,7 25,8 81,5 2,8 5,3 9,6 17,7 1,4 0,0 N.P N.P GP A-1-a(0) 2,5
GT-204 M-1 0,00 - 1,50 56,3 25,5 81,8 3,0 5,0 9,2 17,2 1,0 0,0 N.P N.P GP A-1-a(0) 2,8
GT-205 M-1 0,00 - 1,50 58,3 15,8 74,1 3,3 5,6 15,1 24,0 1,9 0,0 N.P N.P GP A-1-a(0) 2,5
GT-206 M-1 0,15 - 1,50 65,4 12,9 78,3 2,5 4,6 12,6 19,7 2,0 0,0 N.P N.P GP A-1-a(0) 2,8
GT-207 M-1 0,00 - 1,50 64,0 13,4 77,4 2,5 4,9 13,6 21,0 1,6 0,0 N.P N.P GP A-1-a(0) 2,8
GP-208 M-1 0,00 - 1,50 68,1 12,0 80,1 2,2 4,5 11,6 18,3 1,6 0,0 N.P N.P GP A-1-a(0) 3,1
GT-209 M-1 0,00 - 1,50 66,9 13,2 80,1 2,4 4,7 11,4 18,5 1,4 0,0 N.P N.P GP A-1-a(0) 2,8
GT-210 M-1 0,00 - 1,50 68,4 12,3 80,7 2,2 4,9 11,0 18,1 1,2 0,0 N.P N.P GP A-1-a(0) 3,0
GRANULOMETRI A
GRAVA ARENA FINOS INDICES DE CONSISTENCIA CLASIF. CLASIF. Cont. de Densidad (g/cm3) Próctor Modificado
Excavación Muestra Profundidad Gruesa Fina % Total Gruesa Media Fina % Total % Total Límite Líquido Límite Plástico Indice Plástico SUELO SUELO Humedad Natural Seca gmax w opt
N° N° De A 3"-3/4" 3/4" - #4 Grava #4 - #10 #10 - #40 #40 - #200 Arena > #200 LL (%) LP (%) IP (%) SUCS AASTHO w (%) g gd g/cm3 %
M-1 0,15 - 1,30 0,0 0,0 0,0 0,0 0,0 12,7 12,7 87,3 24,8 20,24 4,56 CL-ML A-4(3) 10,2
GT-301
M-2 1,30 - 1,50 50,8 14,2 65,0 0,1 0,2 5,2 5,5 29,5 20,15 17,59 2,56 GM A-2-4(0) 12,4
M-1 0,00 - 0,70 2,1 11,9 14,0 0,0 0,0 26,0 26,0 60,0 19,6 17,44 2,16 ML A-4(0) 15,8
GT-302 M-2 0,70 - 1,70 0,0 0,0 0,0 0,0 0,0 98,7 98,7 1,3 19,51 - NP SP A-3(0) 15,7
M-3 1,70 - 1,90 0,0 0,3 0,3 0,5 1,4 3,1 5,0 94,7 26,23 21,65 4,58 ML-CL A-4(4) 19,7
M-1 0,20 - 0,70 0,0 0,0 0,0 0,0 0,0 23,1 23,1 76,9 18,28 14,18 4,1 ML-CL A-4(0) 16,4
GT-303 M-2 0,70 - 1,00 0,0 0,0 0,0 0,0 0,0 35,1 35,1 64,9 20,19 16,72 3,47 ML A-4(0) 15,84
M-3 1,00 - 1,60 0,0 1,9 1,9 1,9 1,3 0,4 3,6 94,5 25,15 20,3 5,12 ML-CL A-4(4) 19,9
GT-304 M-1 0,60 - 1,70 0,0 0,0 0,0 0,0 0,0 49,1 49,1 50,9 20,13 15,89 4,24 ML-CL A-4(0) 16,4
GT-305 M-1 0,80 - 1,50 0,0 1,6 1,6 2,3 1,0 5,0 8,3 90,1 24,7 21,0 3,6 ML A-4(2) 14,8
GT-306 M-1 0,40 - 1,70 53,6 11,3 64,9 2,1 6,7 19,4 28,2 6,9 0,0 NP NP GP-GM A-1-a(0) 11,4
GT-307 M-1 0,40 - 1,70 0,0 15,1 15,1 1,4 0,8 1,3 3,5 81,4 24,72 21,18 3,54 ML A-4(1) 12,4 1,562 1,39 1,814 12,5
M-1 0,70 - 1,50 6,6 6,6 93,4 27,76 21,43 6,33 CL-ML A-4(5) 5 1,066 0,981 1,847 14,9
GT-308
M-2 1,50 - 2,00 0,0 19,6 19,6 5,7 6,2 14,9 26,8 53,6 25,78 21,63 4,15 ML A-4(0) 8,7
M-1 0,20 - 0,50 0,0 6,0 6,0 4,3 7,8 37,3 49,4 44,6 27,74 21,51 6,23 SM-SC A-4(0) 5,2
GT-310
M-3 0,50 - 1,60 0,0 1,6 1,6 1,0 4,2 89,8 95,0 3,4 17,42 15,38 2,04 SP A-2-4(0) 16,4
GT-312 M-1 0,40 - 1,50 0,0 2,1 2,1 0,6 0,6 92,8 94,0 3,9 0,0 NP NP SP A-3(0) 8,2
M-1 0,30 - 1,00 0,0 0,0 0,0 0,0 0,0 90,7 90,7 9,3 21,86 19,72 2,14 SP-SM A-2-4(0) 16,2
GT-313
M-2 1,00 - 1,50 67,3 13,9 81,2 2,2 3,0 10,1 15,3 3,5 0,0 NP NP GP A-1-a(0) 12,4
GT-314 M-1 0,40 - 1,70 52,8 11,9 64,7 2,1 6,7 19,9 28,7 6,6 0,0 NP NP GP-GM A-1-a(0) 10,4
Al igual que la mayoría de los ríos peruanos que bajan de los Andes hacia el
Océano Pacífico, el río Rímac nace en los Andes a una altura aproximada de 5,000
m sobre el nivel del mar. El corto recorrido de este rio de aproximadamente 120 km.
hasta su desembocadura, supone una pendiente muy pronunciada hasta su llegada
al valle de Lima.
El abanico del río Rímac, con una extensión de 300 km2, tal como se presenta en la
actualidad, tiene su límite oriental cerca de Vitarte y su límite occidental sobre la
línea costera de 16 km., la cual representa una línea de erosión del viejo abanico.
Hacia el Sur limita con el macizo del Morro Solar en Chorrillos. En el Norte, cubre
parte del abanico del río Chillón, desplazando a este último hacia el Norte. El lindero
03.02 GEOMORFOLOGÍA
Una de estas planicies constituye el cono aluvial del río Rimac donde se asienta la
ciudad de Lima, lo que fue una depresión, ahora rellenada por gravas, arenas y
arcillas formando un potente apilamiento, cuyo grosor completo se desconoce. Esta
llanura aluvial se continúa al Sur con el cono aluvial del río Lurín interdigitándose
sus depósitos por debajo de la cobertura eólica (al Sur de Villa y San Juan). Al
Norte la planicie aluvial del Rimac se continúa con la del río Chillón. la cual se
interdigita con las arenas de las pampas de Piedras Gordas y Ancón.
03.03 ESTRATIGRAFÍA
Apartir de esta zona se presentan los depósitos aluviales del río Rimac que se
caracterizan por presentar conglomerados de diferentes tamaños de forma
redondeadas a sub-redondeadas, envuelta en una matriz arena, areno-limosa
areno-arcillosa.
En el sector Centro, en el sector centro, continua los depósitos del cono aluvial del
río Rimac, presentado conglomerados de diferentes tamaños de forma redondeadas
a sub-redondeadas, envuelta en su mayor parte de una matriz arenosa, como mal
gradas presentando lentes de arena, areno limosa en el caso de la vía Expresa
antes de la baja de Armendariz, para el circuitos de playas.
En el sector Sur: Viene hacer parte marginal del cono aluvial del río Rimac, se
caracteriza por presentar depósitos de material fino, como arcillas, arenas ,y limo-
arcilloso, arena-limosa, etc., donde las gravas se presentan en formas de lentes.
Esto se observa en el acantilado de la costa verde, esto se observa a partir de la
quebrada de Armendariz hasta el final del tramo.
Plegamiento
Anticlinal de Lima
a) Una zona al norte del río Rímac, cuyos rasgos más importantes son:
Un notable cambio de dirección del eje del pliegue a nivel de la localidad de Puente
Piedra (Deflexión de Puente Piedra).
Una zona axial afectada por fallas longitudinales normales, producto de distensión
local contemporánea al plegamiento (pliegue a deformación de charnela).
Un flanco oriental con inclinaciones que alcanzan hasta 35° afectado localmente por
pliegues de arrastre, acompañados en algunos casos de marcadas esquistosidad,
microfallas inversas y adelgazamiento tectónico. Cabe indicar que el replegamiento
y clivaje pizarroso, se localizan mayormente en las formaciones incompetentes a
nivel de la Deflexión de Puente Piedra.
El flanco oriental se encuentra también afectado por dos fallas inversas regionales
(fallas Pueblo Viejo y Zapallal) de alto ángulo, que han funcionado como accidentes
satélites durante la evolución del pliegue al nivel de la deflexión.
b) La zona meridional del anticlinal extendida al sur del río Rímac, por las evidencias
expuestas, exhibe una geometría muy regular, propia de un pliegue flexural
simétrico de deformación de charnela.
Las rocas del núcleo de la estructura en esta parte, han desaparecido totalmente
por erosión, la misma que ha debido ser facilitada por un fracturamiento transversal
importante. Las únicas evidencias del anticlinal se observan en las rocas cretáceas
de la Isla de San Lorenzo, cerros del Morro Solar, La Campiña y Lomas de
Pamplona-Monterrico.
Fallas
alejados de las- exposiciones -rocosas- del Volcánico Santa Rosa, ubicado 2.5 a 3
km. más hacia el oeste; similares relaciones se deducen a nivel de Comas,
Tahuantinsuyo, Independencia, etc.
Huaycos
Estos huaycos, como es de esperar, han tenido relación directa con fuertes
precipitaciones pluviales, que en su momento fueron muy intensa para el lugar, las
mismas que en el transcurso de los años han ido disminuyendo considerablemente,
razón por la que, para dichas quebradas, los últimos huaycos importantes tienen
muchos años de antigüedad.
Una menor estabilidad muestran los suelos de granulometría fina de Chorrillos. Allí
se presentan asentamientos y movimientos del suelo, originados sobre todo por
sismos. Sin embargo, se admiten presiones sobre el terreno de por lo menos 2
kg/cm2. Los terrenos susceptibles a asentamientos, sobre todo en combinación con
movimientos telúricos, se encuentran en la zona marginal del delta del río Rímac y
en los valles laterales al Sur-Este de La Molina y la Planicie.
El sub-suelo de esta zona está conformando, sobre todo, por gravas con
aglomerantes areno-limosos (GM). En las zonas marginales se encuentran, cerca a
la superficie, limos arenosos coherentes de granulometría fina (ML).
Esta zona se encuentra conformada por gravas con arena y materiales coherentes
limosos (GW,GP). Por lo menos un 50% de las partículas son más grandes que una
pulgada (2,5 cm).
C) Zona Marginal del Abanico del río Rímac hacia el Este, (La Molina) y el Sur
(Chorrillos).
Tipo de Suelo E
(kg/cm2)
1. Arcillas:
Arcilla plástica, poco resistente 45 a 92
Arcilla plástica, consistente 101 a 169
Arcilla seca, semi-sólida 200 a 214
2. Suelos intermedios:
Limos de baja compresibilidad 90 a 150
Limos arenosos 153 a 180
Limos arcillosos 184 a 250
3. Arenas:
Arena poco densa 95 a 192
Arena medianamente densa 204 a 397
Arena densa y seca 400 a 471
4. Gravas:
Arenas mezcladas con gravas 326 a 570
Gravas empacadas en arenas,
Limos o arcilla 463 a 733
Gravas compactas (conglomerado) 696 a 1 692
El contenido de agua de los suelos que se encuentran por encima del nivel freático
es en general inferior a 5%.
TABLA N° 01
PARAMETROS GEOMECANICOS
La ruta norte del Proyecto COSAC ubicada en la margen derecha del río Rimac, en
las cercanías del cauce principal atraviesa los depósitos granulares gruesos del cono
de deyección de este río (Av. Caquetá). Hacia el nor-este (Av. Túpac Amaru),
colindante con las primeras formaciones de la cordillera andina, se encuentra
material coluvial, producto de la meteorización de la roca de los taludes de los cerros
cercanos, los cuales han sido desplazados en corto recorrido por las quebradas,
cubriendo o mezclándose con las deposiciones marginales medias y finas del río
Rímac. En todo este sector no se ha detectado nivel de agua subterránea.
TRAMO 1. Av. Tupac Amaru, desde Av. Naranjal hasta Av. Caquetá,
incluyendo Terminal Norte
• Terminal Norte: desde Av. Naranjal a Av. Carlos Izaguirre – Calle Manuel
Bartolomé, se ha encontrado material coluvial proveniente de los taludes de
las primeras estribaciones andinas que se emplazan en forma paralela a la
vía, cuyas deposiciones conforman suelos gravo arenosos o areno gravosos
de granos angulosos a sub-angulosos con cierto contenido de partículas finas
limosas (polvo de roca), clasificados como GP-GM/SP-SM, medianamente
densas, material que posee buenas características para ser empleado como
material de sub-rasante. La profundidad de este estrato es variable,
acentuándose el espesor en las cercanías a los puntos bajos del terreno
(proyección de quebradas) en la Av. Naranjal y Av. Izaguirre.
Por debajo de este estrato, se encuentra arena gravosa limpia (SP): 53% de
arena fina a gruesa, 45% de gravas gruesas a finas y 2% de limos no
plásticos.
Al efectuar excavaciones en los 100 primeros metros del tramo desde la Av.
Naranjal ubicados en el sector central de la avenida Túpac Amaru,
superficialmente se encontró material de relleno, compuesto de arena limosa
con gravas y desperdicios que actualmente conforman los jardines centrales
elevados hasta 1 m. del nivel de pista actual, con espesor variable,
habiéndose medidos estos rellenos hasta 1.80 m. de profundidad. Este tipo de
material de relleno aparece en el primer tercio de este sub-tramo y en
principio debe considerarse como material a ser eliminado, a menos que
investigaciones posteriores indiquen que puede ser mejorado.
• Tramo 1: Desde el Km. 0+000 (Calle Manuel Bartolomé) hasta el Km. 3+330
(Av. Honorio Delgado), corresponde a material más fino, de composición
areno limosa con escasa grava, clasificada como SM, coluvio-aluvial, los finos
poseen muy baja plasticidad (IP=1%) lo que indica cierto contenido arcilloso,
Por debajo de este estrato, se encuentra arcilla arenosa (CL): 55% de arcilla
limosa IP= 8%, 45% de arenas finas a medias y grava arenosa limpia con
finos arcillosos (GP-GC): 49% de gravas gruesas a finas, 45% de arenas
gruesas a finas y 6% de arcilla limosa IP=5%. Para las condiciones naturales
de este suelo, se puede estimar una relación de vacíos (e) entre 0.60 a 0.62,
una porosidad (n) alrededor del 38% y un grado de saturación aproximado de
20%
En todo este tramo en la zona del jardín central, con niveles variables desde
0.00 hasta 0.50 a 1.00 de profundidad, se presenta una capa superficial de
relleno compuesto de material areno gravoso suelto mezclado con restos de
desperdicios, que resulta poco idóneo como material de fundación de sub-
rasante. Igualmente tal como lo recomendado para el sub-tramo anterior, es
oportuno considerar la eliminación de este material y reemplazarlo por otro
seleccionado. El ancho jardín central de la Av Túpac Amaru acaba en la
• Tramo 1: desde el Km. 3+330 (Av. Honorio Delgado) hasta el Km. 4+750
(Final - Av. Caquetá), la ruta atraviesa por suelo gravo arenoso con finos
arcillosos, clasificados como GP-GC. Desde el Km. 3+330 al Km. 3+830
(Inicio de curva hacia la Av. Habich) se detectó relleno estructural de
características gravo arenosas con limos sin plasticidad, de partículas
angulosas bien graduadas, de consistencia densa por compactación
mecánica, material que posee excelentes características como suelo de
fundación, extendiéndose hasta 1.30 m. de profundidad. A partir del Km.
3+830 hasta Km. 4+630 se presenta el estrato gravo arenoso con finos
arcillosos GP-GC, de partículas redondeadas a sub-redondeadas, depósitos
marginales del cono de deyección del río Rímac.
El resto de este tramo, al igual que los dos siguientes (tramos 4 y 5), se detalla a
continuación, pues se consideran englobados dentro del mismo estrato
característico:
El suelo por donde atraviesan las avenidas de los citados tramos, se encuentra en
estrato areno gravoso o grava arenosa con finos limo arcillosos –SC/GC-
medianamente densos, que corresponde a la capa superficial que sobre yace a la
grava arenosa del suelo de Lima. Se ha registrado de estudios anteriores en las
inmediaciones de la Av. España un estrato arcilloso a nivel de sub-rasante, de baja
plasticidad con arenas y gravas, clasificado como CL. Hacia la Plaza Grau la fracción
de suelo fino disminuye de plasticidad, presentándose arenas limosas (SM) con muy
baja a nula plasticidad. A partir de 1.00 m. de profundidad, se encuentra la grava
característica del centro de Lima.
TRAMO 6. Vía Expresa, desde Puente Av. Méjico hasta Av. República de
Panamá (0+000 – 7+200)
La mayor parte de esta vía, hasta las cercanías del puente de la quebrada de
Armendáriz, se encuentra cimentada en material del cono aluvial del Río Rímac,
correspondiente a suelo gravo-arenoso con escasos finos (GP) con bolonería de 8” a
10”, el cual posee excelentes características como material de sub-rasante de
sustento de pavimentos.
de bolonería hasta 10”, 68% de gravas gruesas a finas, 15% de arenas finas a
gruesas y 2% de finos limosos sin plasticidad. El contenido de humedad natural se
encuentra alrededor del 3%. La densidad natural del suelo granular es
aproximadamente de 2.15 Tn/m3. Para las condiciones naturales de este suelo, se
puede estimar una relación de vacíos (e) de 0.30, una porosidad (n) alrededor del
24% y un grado de saturación aproximado de 26%
Por debajo del 0.80 m., es mayor el contenido de finos limo arcillosos con baja
plasticidad, clasificándose como ML (Calicata GT-201).
En la calicata GT-301 (Salida Vía Expresa) se encontró por debajo del nivel -
1.30 m. de profundidad, grava limosa con arena fina (GM), con la siguiente
granulometría: 65% de gravas gruesas a finas, 5% de arenas finas y 30% de
limos con baja plasticidad, con 12% de contenido de humedad.
entre el 60% al 80% de finos limo arcillosos de baja plasticidad IP=4%, con
arena muy fina que pasa la malla #100. La densidad natural aproximada es
de 1.60 Tn/m3. Para las condiciones naturales de este suelo, se puede
estimar una relación de vacíos (e) de 0.93, una porosidad (n) alrededor del
48% y un grado de saturación aproximado de 45%. Este material es de pobre
calidad como sustento de pavimentos.
El suelo por donde discurre la Av. Escuela Militar entre los tramos 1+860 –
2+960 y 3+260 a 3+430, es limo-arcilloso clasificado como ML-CL, con
cohesión, de coloración marrón con trazas blanquecinas y rojizas,
conteniendo arena muy fina que pasa la malla N° 100. Los finos limo
arcillosos se encuentran entre el 60% y 90%. En la zona de la entrada a la
Escuela Militar (Intersección con la Av. Iglesias) predomina el limo (ML) de
coloración marrón oscuro, que contiene partículas carbonatadas de calcio
consolidadas con aparente resistencia pero inestables. La plasticidad en esta
zona varía entre 3% a 5%. La densidad natural aproximada es de 1.60 Tn/m3.
La humedad natural se encuentra alrededor del 15%. Este material es de
pobre calidad como sustento de pavimentos, similar al suelo encontrado en
los tramos de Av. República de Panamá y Av. Coronel Bolognesi.
Entre las progresivas 2+960 – 3+260, desde 0.40 m. hasta más allá de 1.6 m.
(calicata GT-306) se ha encontrado un lente gravo arenoso con limos y
bolonería T.M.6”, clasificado como GP-GM compuesto de 65% de grava
gruesa a fina, 28% de arena fina a media y 7% de limos no plásticos, de
Entre 5+230 – 5+610, este tramo atraviesa un suelo arenoso fino, limpio a
algo de finos limosos, sin gravas, eólica-marina, clasificado como SP, suelta.
Entre 0.50 m. y 1.30 m. de profundidad presenta partículas cementadas
deleznables, calcáreas, apreciándose además oxidación, el 95% se
encuentran entre las mallas Nº 40 y Nº 200. El contenido de humedad de este
estrato esta entre el 8% y 16%, con una densidad natural de 1.60 Tn/m3. Para
las condiciones naturales de este suelo, se puede estimar una relación de
vacíos (e) de 0.85, una porosidad (n) alrededor del 46% y un grado de
saturación aproximado de 37%.
A nivel de sub-rasante de Proyecto, este tramo atraviesa por las siguientes áreas de
suelo:
Entre 0+000 – 0+750, este tramo atraviesa un suelo arenoso fino, limpio a limoso sin
plasticidad, sin gravas, eólica-marina, clasificado como SP, suelta a medianamente
Tabla T-04 CBR Característico de los Suelos de la Ruta del Proyecto COSAC
Longitud CARACTERISTICAS
AVENIDAS TIPO DE SUELO CBR
(Km) COMO SUB-RASANTE
SECTOR NORTE
SECTOR CENTRO
SECTOR SUR
7 CORREDOR SUR
TERMINAL NORTE
0.0 – 1.40 m.
1.40 – 1.90 m.
1.90 – 3.00 m.
qu = c Nc + γ Df Nq + 0.5 γ B Nγ (Fórmula 1)
Donde :
qu : Capacidad de carga última
c : Cohesión
Nc, Nq, Nγ: Factores de capacidad de carga, dependientes
del ángulo de Fricción interna del suelo
γ : Peso unitario efectivo del suelo
B : Ancho de cimentación (de la cama de apoyo)
Df : Profundidad de desplante.
γ: Peso unitario suelo por encima del nivel de
cimentación
q adm : Capacidad de carga admisible qu/F, para FS=3
En los suelos granulares con valores de ø>30º suele dar presiones de hundimiento
muy elevadas debido a los grandes valores de Nq y Nγ Sin embargo, no por ello
queda asegurado que los asentamientos sean admisibles para las cargas de trabajo,
para lo cual se deben fijar dichas presiones en función a los asientos.
Prof. de
Capacidad Portante Admisible (qadm)
Desplante
Df (mts.) B=1.00 B=1.20 B=1.50 B=1.80 B=2.00 B=3.00
TERMINAL SUR
0.00 – 0.50 m.
0.50 – 3.00 m.
ARENA FINA CON GRAVA (SP), medianamente compacta, húmeda, color marrón
grisáceo, la granulometría se compone de 15% de gravas redondeadas, 85% de
arena fina a muy fina. La densidad natural de este estrato se estima en 1.60 ton/m3.
Para las condiciones naturales de este suelo, se puede estimar una relación de
vacíos (e) de 0.85, una porosidad (n) alrededor del 46% y un grado de saturación
aproximado de 37%.
La capacidad de carga se analizará de forma similar que para el caso del Terminal
Norte, de acuerdo a la teoría desarrollada por Terzaghi (1943).
Prof. de
Capacidad Portante Admisible (qadm)
Desplante
Df (mts.) B=1.00 B=1.20 B=1.50 B=1.80 B=2.00 B=3.00
Para el sector norte, debido a las intercalaciones entre estratos granulares y finos, la
clasificación corresponde a un perfil intermedio del tipo S2, cuyo período fundamental
de suelo es Tp=0.6 seg y un factor de suelo S=1.2
En el sector sur, se han encontrado algunos estratos arcillo-limosos del tipo CL/CL—
ML, cuyo potencial de expansión se analiza a continuación de acuerdo a los ensayos
de laboratorio efectuados:
Excavación Pasa Malla #200 Límite Líquido Índice Plástico Grado de Expansión
En el sector sur, se han encontrado arenas finas a muy finas del tipo SP/SP-SM, en
estado suelto (Excavaciones GT-310, GT-312 y GT-313) cuyo potencial de licuación
es función a las condiciones de saturación a las que pudiera estar sometida por
incremento del nivel freático, particularmente en la zona mas cercana a los pantanos
de Villa, lo que solo podría darse en eventos hidrológicos extraordinarios.
Por lo tanto, el potencial de licuación es muy bajo a nulo, para el estrato arenoso
depositado detrás de la formación Morro Solar en dirección a los pantanos de Villa.
Distancia Media a la
CANTERA Ubicación
Zona del Proyecto
ARENERA SAN MARTÍN Distrito de Ate-Vitarte 17 Km.
Santa Clara
ARENERA GRANJA AZUL 20 Km.
Distrito de Ate -Vitarte
AA.HH. Apurimac
CANTERA APURIMAC 17 Km.
Distrito de Ate-Vitarte
CANTERA LA GLORIA Distrito de Ate-Vitarte 20 Km.
Comunidad de Jicamarca
CANTERA JICAMARCA Distrito de Lurigancho 22 Km.
(Chosica)
ARENERA SAN MARTÍN.- En esta cantera de arena, se han obtenido de dos zonas de
explotación, sendas muestras de arena zarandeada en Cantera, las cuales tienen
clasificación SUCS del tipo SP-SM. El porcentaje en peso de finos limosos se encuentra
entre 9 y 10.6%, por lo que el material obtenido estaría en el rango máximo permisible para
ser utilizado como relleno estructural. Su alto contenido de finos limita su uso en mezclas
con material propio de excavación. Para uso en mezclas de concreto requeriría un lavado
del material.
Agregado Fino.- Las canteras que presentan mejor granulometría son: La Gloria
(m.f.=3.0), Granja Azul (m.f.=3.1), Jicamarca (m.f.=3.0), cumpliendo estrictamente
los rangos totales de los porcentajes que pasan, para las mallas establecidas a partir
de la #4 (4.76 mm.). La cantera San Martín al poseer un contenido mayor de finos,
no cumple con los requerimientos para la malla #100 con un m.f.=2.2. La cantera
Apurimac no cumple con la Norma en condiciones naturales, por lo que necesitaría
someterla a un proceso de lavado.
Agregado Grueso.- Para rangos de agregados con Tamaño Nominal entre 2" y #4,
las canteras Jicamarca (m.g.=7.6) y Apurimac (m.g.=7.6) se ajustan adecuadamente.
La cantera San Martín (m.g.=6.9) se encuadra en los rangos para agregado grueso
con Tamaño Nominal entre 1" y #4. La cantera Granja Azul (m.g.=7.1) tiene
limitaciones en el ajuste, aproximándose a las tolerancias para agregados con
Tamaño Nominal entre 11/2" a #4.
7. La ruta norte del Proyecto COSAC ubicada en la margen derecha del río
Rimac, en las cercanías del cauce principal y a nivel de sub-rasante
proyectada, atraviesa los depósitos granulares gruesos gravo arenosos
(GP/GP-GM) del cono de deyección de este río (Av. Caquetá). Hacia el nor-
este (Av. Túpac Amaru), colindante con las primeras formaciones de la
cordillera andina, se encuentra material coluvial gravo arenosos o areno
gravosos con limos (GP-GM/SP-SM), producto de la meteorización de la roca
de los taludes de los cerros cercanos, los cuales han sido desplazados en corto
recorrido por las quebradas, cubriendo o mezclándose con las deposiciones
marginales medias y finas del río Rímac, resultando gravas arcillosas (GP-GC).
12. Las arcillas limosas que se presenta en la ruta sur del Proyecto presentan
grados muy bajos de expansión al tener limites líquidos por debajo del 30% e
índices plásticos menores al 10%.
13. El potencial de licuación de las arenas finas de la ruta sur del Proyecto es bajo
a nulo.
15. En ciertos tramos del corredor Sur, como es el caso de la zona de Chorrillos,
el suelo gravoso tiene una cobertura de suelos finos, es decir, los pavimentos
están apoyados sobre depósitos tipo lagunares, mezclas de suelos finos
cohesivos y arenas finas, su competencia por lo tanto para los pavimentos es
de mala calidad, como muestran los ensayos con resultados de CBR = 4%. El
historial de los pavimentos de estas zonas es el de contínuos parches y
reparches, por la mala calidad de esta subrasante.
RECOMENDACIONES PARA LA
CIMENTACIÓN DE ESTRUCTURAS
RECOMENDACIONES GENERALES
Cimentación directa
Cuñas de transición
Muros de contención
Para calcular los empujes del terreno sobre un muro o viceversa puede suponerse la
siguiente ley:
ez = K · σ z' + uz
Si existe una sobrecarga uniforme q sobre el terreno, se sustituirá por una altura de
tierras equivalente:
q
He =
γ
et = K · γ · He
En relación con las acciones sísmicas se tendrán en cuenta las normas vigentes de
acuerdo con la sismicidad de cada zona. Habitualmente bastará considerar la
aplicación de la acción sísmica sobre las componentes horizontales de los empujes.
Las expresiones de Mononobe-Okabe pueden proporcionar una primera
aproximación.
Conclusiones
TRAMO CARACTERÍSTICAS
Material aluvio-coluvial, gravo-arenoso a arenas. De compacidad medianamente
Tramo I: Av. Túpac Amaru densa. Contenido de finos de entre el 7 y el 20%, de baja a nula plasticidad.
Se han encontrado relleno antrópicos de hasta 1,8m de espesor.
Tramo II: Av. Caquetá - Material formado por gravas arenosas con bolos. Contenido de finos en el entorno
Intercambio Vial del 5% de nula plasticidad. Compacidad de media a alta. Rellenos en superficie de
Panamericana Norte hasta 40cm de espesor.
Tramo III: Puente del Gran parte del tramo en estructura. A partir de 1,0m de profundidad se encuentra el
Ejército/ Av. Alfonso Ugarte sustrato formado por gravas arenosas.
Tramos IV a VII: Av. Presenta un estrato areno-gravoso con finos limo-arcillosos, sobreyaciendo la grava
Emancipación a Plaza arenosa del suelo de Lima. Compacidad medianamente densa. En el entorno de la
Grau Av. De España aparecen niveles arcillosos de baja plasticidad con arenas y gravas.
En general cimentada sobre cono aluvial, correspondiente a un suelo gravo-arenoso
Tramo VIII: Vía Expresa con bolos. Éste comienza casi en superficie. Compacidad de media a alta. Cambia a
arenas finas limosas al final del trazado.
Tramo IX: Av. República de Se atraviesan depósitos arcillo-limosos, medianamente compactos, con cohesión.
Panamá - Óvalo Balta En el entorno del 90% de finos, baja plasticidad.
Tramo X: Av. Coronel Se atraviesan limos arcillosos, medianamente compactos. Contenido de finos de
Bolognesi entre el 60 y el 80%, de baja plasticidad.
Se encuentran suelos limo-arcillosos, con cohesión, con un contenido de finos de
Tramo XI: Av. Escuela
entre el 60 y el 90%. Baja plasticidad. Al final del tramo se encuentra una lente gravo-
Militar
arenosa con limos, de compacidad suelta a medianamente densa.
Tramo XII: Av. Paseo de la En general aparece un estrato arcillo-limoso, de baja plasticidad, consistencia de
República / Av. Las muy rígida a dura. Al final del tramo aparece un suelo arenoso fino, de procedencia
Gaviotas eólico-marina, de compacidad suelta.
Aprece un suelo arenoso fino, limpio, sin plasticidad, de suelto a medianamente
Tramo XIII: Óvalo La Curva
denso. Hacia el final del tramo se encuentra un nivel gravo-arenoso, de compacidad
/ Av. Prolongación Huaylas
suelta a media.
ANEXO Nº 4.
HIDROLOGÍA Y DRENAJE
ÍNDICE
0.1. CLIMATOLOGÍA.........................................................................................2
01.01. INTRODUCCIÓN ...................................................................................2
01.02. PRECIPITACIONES...............................................................................2
0.2. PRECIPITACIONES MÁXIMAS ANUALES EN 24 H. PARA PERÍODOS DE
RETORNO DE 5 Y 10 AÑOS...................................................................................4
0.3. CÁLCULOS HIDROLÓGICOS.....................................................................4
03.01. INTRODUCCIÓN ...................................................................................4
03.02. DEFINICIÓN DE LAS CUENCAS ............................................................4
03.03. CÁLCULO DEL CAUDAL .......................................................................4
03.03.01 TIEMPO DE CONCENTRACIÓN......................................................5
03.03.02 INTENSIDAD DE LLUVIA ................................................................6
03.03.03 COEFICIENTE DE ESCORRENTÍA .................................................6
03.03.04 CAUDALES DE CÁLCULO ..............................................................7
0.4. DRENAJE ................................................................................................11
04.01. DRENAJE DE AGUAS PLUVIALES ......................................................11
04.02. DRENAJE DE AGUAS PROCEDENTES DEL RIEGO DE JARDINERAS
DE MEDIANA ...........................................................................................11
04.03. Relación de obras de drenaje................................................................12
0.1. CLIMATOLOGÍA
01.01. INTRODUCCIÓN
01.02. PRECIPITACIONES
De los datos observados se desprende una precipitación media anual de 12,60 mm,
con un máximo mensual alcanzado en el mes de junio (2 mm) y mínimo de 0,4 mm
en el mes de diciembre.
PRECIPITACIÓN ANUAL
AÑO
(mm)
1973 -
1974 14
1975 12,2
1976 21,4
1977 23,6
1978 12,4
1979 11,9
1980 0
1981 21,5
1982 18,6
1983 12,8
1984 11,2
1985 11,3
1986 7,9
1987 11,8
1988 7,5
1989 12,9
1990 -
1991 12,7
1992 -
1993 9,2
1994 8,6
1995 10
1996 13,2
De la publicación “Final Report for the Master Plan Study on the Disaster Prevention
Project in the Rímac River Basin” Supporting Report I, JICA, 1988”, se ha obtenido el
valor de precipitación máxima en 24 h para períodos de retorno de 5 y 10 años.
Estos valores son de 1,8 y 2,3 mm respectivamente.
03.01. INTRODUCCIÓN
C×I × A
Q=
K
donde:
Pd mm
Id =
24 h
( Pd − Po ) ⋅ ( Pd + 23Po )
C=
( Pd + 11Po ) 2
* Nota: los tramos de Av. Tupac Amaru y Av. Emancipación-Jirón Lampa no presentan puntos bajos.
0.4. DRENAJE
Los bajos valores de los caudales obtenidos, tanto para el período de retorno de 5
como el de 10 años (Qmáx = 6,1 l/s) justifican la ausencia de una red de evacuación
de aguas pluviales conectada a los sistemas de saneamiento de aguas residuales.
Se ha dispuesto un sistema de drenaje para las aguas procedentes del riego de las
jardineras de mediana.
disponen espaciados entre 150 y 200 m, con una profundidad aproximada de 1,30
m.
ANEXO Nº 5.
MOVIMIENTO DE TIERRAS
ÍNDICE
0.1. INTRODUCCIÓN........................................................................................... 2
02.02. RELLENOS................................................................................................ 6
0.3. BOTADEROS. ............................................................................................... 9
APÉNDICES
0.1. INTRODUCCIÓN
Una vez definido el criterio para realizar la explanada se pasa a definir cada uno de los
materiales obtenidos en las demoliciones y excavaciones, así como su posible empleo
en los rellenos. Se ha podido realizar el aprovechamiento de materiales para cada
tramo (sin requerirse compensaciones entre tramos y reduciendo el coste del
transporte), ya que para las necesidades de explanada el material excavado
aprovechable resulta insuficiente en cada tramo y para las necesidades de terraplén,
por el contrario, cada tramo tiene excavación suficiente de material adecuado para esta
finalidad.
Partidas
El material obtenido se considera adecuado para su empleo como relleno de las zonas
ajardinadas.
No se considera apto para su empleo como relleno, debido a que el material obtenido
de la demolición es muy heterogéneo.
Balance
Los volúmenes por tramos de cada una de las partidas citadas anteriormente se
aportan en el apéndice 1 del presente Anexo, mostrándose un resumen en la siguiente
tabla.
Partida m3
Demolición de veredas. 15.636,560
Demolición pavimento asfáltico. 48.562,316
Demolición concreto en pistas. 23.708,875
Demolición fábrica de concreto. 14.709,775
Demolición jardines o separadores. 44.701,332
Fresado. 6.848,450
Excavación sin clasificar. 244.162,119
02.02. RELLENOS.
Además, hay que añadir que de las terminales se aprovecha el exceso de material de
demolición del pavimento existente y del fresado para utilizarlo en la explanada de los
tramos contiguos del corredor (el de la terminal Sur sirve para el tramo 7 y el de la
Norte para el 1). Se consigue así tanto la disminución del material proveniente de
préstamo en el corredor como la del transporte a botadero de la excavación en
terminales. Los volúmenes son:
Partida m3
Relleno para explanada. 130.683,758
Relleno en terraplenes. 9.824,420
Relleno localizado (jardines). 44.783,550
Partida m3
Relleno para explanada, 60.756,746
procedente de excavación.
Relleno para explanada, 69.927,012
necesario de préstamo.
Relleno en terraplenes. 9.824,420
Relleno localizado (jardines). 44.783,550
Sin utilidad (botadero). 288.310,691
0.3. BOTADEROS.
Las zonas más cercanas que se han localizado como posibles botaderos son dos
rellenos sanitarios activos, uno al norte y otro al sur de la Municipalidad Metropolitana
de Lima. Las características de cada relleno son las mostradas en la siguiente tabla:
El paso de los vehículos de transporte sobre el material del botadero producirá una
disminución de volumen de un 10 %, por lo que se puede considerar que el factor de
reducción transporte/botadero es de 0,90. Por lo tanto el volumen que ocupará el
material en el botadero será de 311.375,546 m3, correspondiendo 184.883,081m3 a El
Zapallal 2 y 126.492,465 m3 a Portillo Grande.
0.4. PRÉSTAMOS.
ÍNDICE
0.1. INTRODUCCIÓN.
El Anexo de Firmes se basa en las inspecciones y análisis del estado del firme
actual realizado, así como de las condiciones de la subrasante en el Estudio
Geológico-Geotécnico (Anexo nº 3 a la Memoria).
Tras este análisis se estudian los tráficos de vehículos pesados que son los que
definen estructuralmente las capas de firme.
Por último se realiza un estudio de los condicionantes de cada tramo, que nos van a
determinar las actuaciones en tramos o subtramos.
Para dimensionar los firmes a emplear (nuevos o mejora de los existentes) se han
empleado las siguientes normativas: Instrucción de Firmes 6.1-IC, y la O.C. 10/2002
del Ministerio de Fomento español, así como la AASHTO estadounidense.
Para cada avenida que comprende la ruta del Proyecto COSAC, mediante recorrido
a pie, se efectuó una verificación visual del pavimento y se clasificaron y midieron las
áreas comprometidas para cada tipo de falla existente, según las muestras de
pavimento adecuadamente escogidas empleando para ello el Método PCI - AASHTO
de índice de condición de pavimento (PCI).
Para cada Avenida definida en términos del mismo diseño, la misma historia
constructiva, y la misma condición de entorno, se dividió cada sección en segmentos
de unidades de pavimento de aproximadamente 225 m2 cada una. Asumiendo una
distribución normal de los registros, se efectuó un muestreo estadístico para la
determinación del índice de condición de pavimento (PCI) por inspección visual de
una muestra de la sección, determinándose el número de unidades mediante la
ecuación siguiente, con un nivel del 95% de confianza:
Nσ 2
n=
e2
(N − 1) + σ 2
4
Donde:
N
i=
n
Donde:
PCI =
∑ PCI i
LONGITUD
DISTRITO TRAMO
(Km.)
Independencia 3.60 Av. Naranjal – Av. Tomás Valle
Independencia – San Martín de Av. Tomás Valle – Av. 18 de
0.23
Porres Enero
Rímac – San Martín de Porres 2.29 Av. 18 de Enero – Av. Caquetá
LONGITUD TOTAL 6.12
ambas vías se encuentran separadas por jardín o vereda central de ancho variable
que va desde los 14 m. en la parte norte hasta 1 m. hacia el sur.
Carpeta Asfáltica
e=2”- 2 1/2”
Base granular
15 cm. a 20 cm.
Cabe indicar que en la mayor parte del tramo la superficie de rodadura se ha visto
sometida a trabajos complementarios de parchado y sellado de la superficie antigua,
así como por alteraciones debido al tendido de instalaciones provenientes de los
concesionarios de servicios públicos.
PISTA DERECHA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
1 Piel de Cocodrilo Desgaste de vía De moderada a leve 11%
Instalación de tuberías y
Bacheo y Zanjas
11 conductos de servicio De leve a moderada 8%
separadas
público
Grietas Longitudinales y
10 Desgaste inicial de vía De moderada a leve 5%
Transversales
Separación entre pista y
7 Grietas de Borde berma (vulnerable a la Leve/Moderada 4%
humedad)
Pérdida progresiva de
carpeta asfáltica
19 Desintegración Alta 2%
principalmente en bordes
sin confinamiento
Otros Fallas localizadas Leve a moderada 1%
Depresiones, Huecos,
Corrugaciones,
Ahuellamiento
Longitud
Tramo Condición PCI
(Km)
Km. 0+000 – Km. 1+000 1.00 Buena a Muy Buena 60-96
Km. 1+000 – Km. 2+500 1.50 Pobre a Regular 36-48
Km. 2+500 – Km. 5+000 2.50 Buena 50-67
Km. 5+000 – Km. 6+120 1.12 Muy Pobre a Pobre 20-40
TOTAL 6.12
PISTA IZQUIERDA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
1 Piel de Cocodrilo Desgaste de vía De moderada a alta 11%
Instalación de tuberías y
11 Bacheo y Zanjas separadas conductos de servicio De leve a moderada 11%
público
Grietas Longitudinales y
10 Desgaste inicial de vía De moderada a leve 3%
Transversales
Separación entre pista y
7 Grietas de Borde berma (vulnerable a la Leve/Moderada 3%
humedad)
Pérdida progresiva de
carpeta asfáltica
19 Desintegración Alta 1%
principalmente en bordes
sin confinamiento
Otros Pérdida de carpeta y Leve a moderada 1%
Depresiones, Huecos afectación de la base
granular
UBICACIÓN.- Este Tramo se extiende desde el cruce con la Av. Túpac Amaru y el
inicio del Puente del Ejército, en una longitud aproximada de 1.05 Km. de recorrido,
representando el 3.7% del total de la ruta del Proyecto. Políticamente, esta avenida
es el límite de los distritos del Rímac y San Martín de Porres
2.1 Av. Caquetá (0+000 – 0+695).- 2 pistas para buses con sentido contrario de
tránsito, con dos carriles cada una; y 2 pistas laterales auxiliares. La carpeta es del
tipo flexible en aceptables condiciones.
2.2 Intercambio Vial Panamericana Norte (0+695 – 1+050).- Obra vial de pocos
años de ejecución, estructura de puente que cruza la Carretera Panamericana Norte.
Con 2 pistas para tránsito en ambos sentidos de 2 carriles cada una; y parapeto de
concreto de separación central. La carpeta es asfáltica sobre losa de concreto del
puente.
TIPO DE TRÁFICO ACTUAL.- Esta avenida es la conexión del centro hacia los
distritos de la margen derecha del Río Rímac y el cono norte de la ciudad, por donde
transitan vehículos pesados, omnibuses interprovinciales, buses y camionetas
rurales de transporte público, vehículos y camionetas particulares. Considerándose
que esta avenida está sometida a un tráfico pesado.
Base granular
15 cm. a 20 cm.
Av. Caquetá
PISTA DERECHA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Grietas Longitudinales y
10 Desgaste inicial de vía De moderada a leve 2%
Transversales
Instalación de tuberías y
Bacheo y Zanjas
11 conductos de servicio De leve a moderada 1%
separadas
público
PISTA IZQUIERDA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Grietas Longitudinales y
10 Desgaste inicial de vía De moderada a leve 2%
Transversales
Instalación de tuberías y
Bacheo y Zanjas
11 conductos de servicio De leve a moderada 2%
separadas
público
15 Ahuellamiento Falla en mezcla asfáltica Leve 1%
Otros
Piel de Cocodrilo,
Fallas localizadas De leve a moderada 0.5%
Depresiones,
Deslizamiento
UBICACIÓN.- Comprenden una zona entre el inicio del Puente que cruza el Río
Rímac, en el límite de los distritos de Lima, Rímac y San Martín de Porres, hasta la
LONGITUD
DISTRITO TRAMO
(Km.)
Lima 1.40 Río Rímac – Av. Zorritos
Lima – Breña 0.73 Av. Zorritos – Av. España
LONGITUD TOTAL 2.13
SUB-SECTORES.-
2’.1 Puente del Ejército (1+050 – 1+140).- 2 pistas con sentido contrario de
tránsito, con tres carriles cada una; la carpeta es asfáltica sobre losa de Puente.
2’.2 Corredor Plaza Castilla (1+140 – 1+678).- Obra vial con pistas para vehículos
particulares en 2 carriles, ambos sentidos; y pistas de uso exclusivo de las unidades
de transporte público de todo tamaño en la zona central. El cruce de la Plaza es por
debajo en semi-túnel aprox. 100 m. de longitud; el pavimento es del tipo mixto,
carpeta asfáltica sobre losa de concreto.
3.2 Av. Alfonso Ugarte (2+340 – 3+250).- Corredor vial con zonas diferenciadas
para el transporte público en la parte central y el particular en los laterales, con 2
carriles para cada franja de circulación. La carpeta es asfáltica sobre losa de
concreto.
TIPO DE TRÁFICO ACTUAL.- Por la importancia de esta vía como conexión del
centro hacia los distritos de la margen derecha del Río Rímac y el cono norte de la
ciudad, diariamente transitan vehículos pesados, omnibuses interprovinciales, buses
y camionetas rurales de transporte público, vehículos y camionetas particulares.
Considerándose que esta avenida está sometida a un tráfico pesado.
PAVIMENTO EXISTENTE.-
Losa de Concreto
15 cm. a 20 cm.
3.50 m.
Losa e=0.15-0.20 m.
PISTA DERECHA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Agrietamiento en zona de
18 Reflexión de Juntas junta entre losas de De moderada a leve 17%
concreto subyacente
1 Piel de Cocodrilo Desgaste de vía De moderada a leve 8%
Desgaste superficial en
19 Peladura Leve 6%
zona de paraderos
Grietas Longitudinales y Desgaste de vía por transito
10 De moderada a leve 4%
Transversales de buses
Instalación de tuberías y
Bacheo y Zanjas
11 conductos de servicio De leve a moderada 2%
separadas
público
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Otros
Depresiones Fallas localizadas De leve a moderada 3.5%
Huecos
PISTA IZQUIERDA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Agrietamiento en zona por
18 Reflexión de Juntas junta entre losas de Moderada 23%
concreto subyacente
Falla en mezcla asfáltica
5 Corrugaciones Leve 5%
(localizada)
Otros
Fallas localizadas De leve a moderada 1%
Grietas, desintgr.,ahuell.
PAVIMENTO EXISTENTE.-
Superficie Asfáltica
e = 2”-21/2”
Losa de Concreto
15 cm. a 20 cm.
Losa de Concreto
15 cm a 20 cm
Av. Alfonso Ugarte – Jr. Chota: Este tramo de una cuadra presenta dos pistas, una
izquierda de cuatro carriles y otra derecha de dos carriles, separadas por sardinel.
Tanto la pista izquierda como la derecha presenta reflexión de junta de losas de
concreto inferior existentes, tres líneas longitudinales a lo largo de la cuadra
demarcando los carriles de circulación para el lado izquierdo y una longitudinal en el
lado derecho. Las fisuras transversales en el lado izquierdo se encuentran bien
definidas en el carril exterior izquierdo, espaciadas entre 12 y 16 m. Presenta el lado
izquierdo zonas de grietas transversales y longitudinales en forma moderada y
ciertas zonas en las grietas con separación severa y perdida de asfalto. El lado
derecho presenta además parches aislados, grietas longitudinales en condición
severa con perdida de asfalto. Al final de la cuadra cruza una zanja reparada de 0.70
m de ancho transversalmente a la avenida.
Jr. Chota – Jr. Washington: Avenida de dos pistas de tres carriles cada una,
separadas por vereda central. Esta cuadra presenta menos deterioro con respecto a
la anterior, observándose algunas zonas focalizadas de grietas longitudinales y
transversales hacia el carril externo izquierdo de la pista del mismo lado con
Jr. Washington – Av. Garcilaso de la Vega: Esta cuadra no presenta vereda central,
la línea de separación corresponde a doble línea con pintura de tráfico amarilla.
Considerando esta cuadra como una única pista de 6 carriles, ésta presenta
fisuración longitudinal y transversal en los carriles exteriores, fisuras del tipo piel de
cocodrilo leve en el segundo carril izquierdo, parchado en franjas transversales y
aisladas con afectación variable de leve a alta severidad en la intersección con el Jr.
Garcilaso de la Vega.
PAVIMENTO EXISTENTE.-
Losa de Concreto
15 cm a 20 cm
Losa de Concreto
15 cm a 20 cm
Desde el Jr. Cañete hasta el final del tramo (Jr. Lampa) se aprecia un patrón regular
de fisuras por reflexión de junta de losa subyacente, debido a que el pavimento
presenta un espesor menor (2” a 21/2”).
Av. Tacna – Jr. Rufino Torrico (1 Cuadra): Se presenta más fisurado, se mantiene el
patrón de grietas por reflexión, y hundimiento visible en un área aprox. de 30 m2.
Jr. Rufino Torrico – Jr. Cailloma (1 Cuadra): Se presentan baches focalizados por
perdida de asfalto exponiendo la losa de concreto de soporte (5 unidades). Se
presentan fisuras de reflexión de junta cuyo patrón es similar a las cuadras
anteriores. Se han realizado trabajos de zanjas reparadas por instalación de red de
saneamiento publico, longitudinalmente a lo largo de la cuadra en un ancho de 2 m y
parche aislado de 2.5 m2.
Jr. Camana – Jr. Lampa: Este tramo presenta una concentración mayor de parches,
fisuras de reflexión, grietas longitudinales y transversales, algunos baches por
pérdida de asfalto.
UBICACIÓN.- Esta avenida se extiende desde el Jr. Cuzco hasta la intersección con
el Paseo de la República, en el Cercado de Lima, en una longitud aproximada de
0.85 Km. de recorrido, representando un 3.0% del total de la ruta del Proyecto.
PAVIMENTO EXISTENTE.-
Losa de Concreto
15 cm a 20 cm
LONGITUD
DISTRITO TRAMO
(Km)
Lima – La Victoria 2.80 Plaza Grau – Calle Manuel
Segura
La Victoria – Lince Cl. Manuel Segura – Av. Javier
0.80
Prado
San Isidro 1.48 Av. Javier Prado – Av. Aramburu
Surquillo – Miraflores Av. Aramburu – Av. Ricardo
1.85
Palma
Miraflores 1.92 Bajada de Armendáriz
Barranco Bajada de Armendáriz – Av.
0.36
República de Panamá
LONGITUD TOTAL 9.21
5m
Losa e=0.17 m.
Base granular
15 cm a 20 cm
Este tramo ha sido sometido a mejoramiento previo mediante el tendido de una capa
asfáltica de refuerzo de 1” de espesor, por lo que sumado a la capa antigua de 2”, se
cuenta actualmente con 3” de carpeta que actualmente viene operando en
condiciones relativamente satisfactorias, presentando un incipiente deterioro entre
los Km 0+800 – 4+100.
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
1 Piel de Cocodrilo Desgaste de vía De moderada a leve 1%
Grietas Longitudinales y
10 Desgaste inicial de vía De leve a moderada 4%
Transversales
Separación entre pista y
7 Grietas de Borde berma (vulnerable a la Leve/Moderada 4%
humedad)
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Pérdida progresiva de
carpeta asfáltica
19 Desintegración Alta 2%
principalmente en bordes
sin confinamiento
Otros Fallas localizadas Leve a moderada 0.5%
Depresiones,
Desintegraciones,
Deslizamiento
Longitud
Tramo Condición PCI
(m.)
Km. 0+000 – Km. 4+300 4,300 Buena a Excelente 62-96
Km. 4+300 – Km. 7+510 3,210 Excelente 90-100
TOTAL 7,510
Losa de Concreto
15 cm a 20 cm
PISTA DERECHA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Instalación de tuberías y
Bacheo y Zanjas
11 conductos de servicio De leve a moderada 27%
separadas
público
Agrietamiento en zona de
18 Reflexión de Juntas junta entre losas de De moderada a leve 16%
concreto subyacente
Escaso o nulo
7 Grietas de Borde confinamiento del carril De moderada a alta 6%
exterior derecho
Grietas Longitudinales y
10 Desgaste de vía De moderada a leve 4%
Transversales
Otros
Fallas localizadas Alta 1%
Desintegración
PISTA IZQUIERDA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Instalación de tuberías y
Bacheo y Zanjas
11 conductos de servicio De leve a moderada 28%
separadas
público
Agrietamiento en zona de
18 Reflexión de Juntas junta entre losas de De moderada a leve 22%
concreto subyacente
Desgaste de vía por trafico
1 Piel de Cocodrilo De moderada a alta 8%
de vehículos
Otros
Desintegración, Fallas localizadas Media a Alta 1%
Depresiones
PISTA DERECHA.-
PISTA IZQUIERDA.-
UBICACIÓN.- El subtramo Av. Escuela Militar se extiende desde el cruce con la Av.
Bolognesi – Av. Las Palmas, hasta la intersección con las avenidas Paseo de la
Republica y Terán, en una longitud aproximada de 1.57 Km de recorrido,
representando el 5.5% del total de la ruta del Proyecto. Políticamente, esta avenida
se encuentra ubicada en el Distrito de Chorrillos, Provincia y Departamento de Lima.
Losa de Concreto
espesor 20 cm
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Grietas
Desgaste de vía por De moderada a
10 Longitudinales y 8%
transito de buses leve
Transversales
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Instalación de tuberías
Bacheo y Zanjas De leve a
11 y conductos de 31%
separadas moderada
servicio público
Otros De leve a
Fallas localizadas 0.5%
Desintegración moderada
DESCRIPCIÓN.- Esta avenida se compone de dos vías: vía derecha con tráfico en
dirección norte a sur y vía izquierda con tráfico en dirección sur a norte, cada una
cuenta con tres carriles de circulación hasta la Av. Las Gaviotas, para luego
reducirse a 2 carriles a lo largo de esta última Avenida. Ambas se encuentran
separadas por una vereda central de ancho variable.
posterior ejecución, a partir del Km 3+847. Luego desde la curva de enlace con la
Av. Las Gaviotas (Km 5+450), se reduce a 2 carriles hasta el final de la avenida. En
el carril interior actualmente se vienen ejecutando trabajos de saneamiento público,
presentándose reposición de pavimento por cerrado de zanjas en un ancho
promedio de 2 m. La evaluación del lado derecho comprende una longitud total de
2,240 m, debido a que se ha considerado conjuntamente con la Av. Las Gaviotas.
La vía izquierda, comprende desde su inicio tres carriles hasta la curva de enlace
con la Av. Las Gaviotas. La vía izquierda de la Av. Las Gaviotas presenta una
combinación de pavimentos: flexible en los extremos y en el tramo central se tiene
141 m de adoquinado de concreto en buen estado de conservación. Para la
evaluación de la vía izquierda se ha considerado 2,020 m correspondientes
propiamente a la Av. Paseo de la Republica. Para la Av. Las Gaviotas, se
individualizaron los diversos sectores de pavimento presentados.
Base granular 15 - 20 cm
PISTA DERECHA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Franja de carpeta De moderada a
12 Desgaste superficial 43%
antigua desgastada leve
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Instalación de tuberías y
Bacheo y Zanjas De leve a
11 conductos de servicio 20%
separadas moderada
público
Grietas Longitudinales De moderada a
10 Desgaste de vía 10%
y Transversales leve
Pérdida de carpeta
19 Desintegración asfáltica por desgaste de Alta 6%
superficie
Otros Fallas localizadas Leve a moderada 1%
Depresiones
Longitud
Tramo Condición PCI
(Km)
Km 0+000 – Km 0+530 0.53 Pobre a Regular 38-48
Km 0+530 – Km 1+610 1.08 Bueno a Muy Bueno 57-72
Km 1+610 – Km 2+240 0.63 Regular a Bueno 49-61
TOTAL 2.24
PISTA IZQUIERDA.-
FALLAS Afectació
CAUSAS SEVERIDAD
Cod. Tipo n
1 Piel de Cocodrilo Desgaste de vía De moderada a alta 16%
Grietas Longitudinales
10 Desgaste inicial de vía De moderada a leve 8%
y Transversales
Otros Fallas localizadas De moderada a alta 2%
Depresiones,
Desintegración
Longitud
Tramo Condición PCI
(Km)
Km 0+000 – Km 0+120 0.12 Pobre 25-31
Km 0+120 – Km 0+390 0.27 Bueno 59-68
Km 0+390 – Km 0+660 0.27 Pobre a Regular 27-40
Km 0+660 – Km 0+800 0.14 Regular a Bueno 55-60
Km 0+800 – Km 1+750 0.95 Pobre a Regular 25-55
Km 1+750 – Km 2+020 0.27 Regular a Bueno 55-58
TOTAL 2.02
DESCRIPCIÓN.- Esta avenida se compone de dos vías: vía derecha con tráfico en
dirección norte a sur y vía izquierda con tráfico en dirección norte a sur, cada una
cuenta con tres a cuatro carriles de circulación. Ambas vías se encuentran
separadas por un jardín central de ancho variable.
Base granular 15 - 20 cm
Sub-Base granular
Espesor 20 cm – 25 cm
subrasante arenosa fina del tipo sp
o grava areno-limosa GM.
PISTA DERECHA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Bacheo y Zanjas Instalación de tuberías y De moderada a
11 8%
separadas ductos de servicio público leve
Grietas Longitudinales y De moderada a
10 Desgaste de vía 5%
Transversales leve
Otros Fallas localizadas Leve a 0.5%
Grietas de Contracción, moderada
Depresiones
Longitud
Tramo Condición PCI
(Km)
Km 0+000 – Km 0+110 0.11 Excelente a Muy 81-100
Bueno
Km 0+110 – Km 0+600 0.49 Regular a Bueno 41-64
Km 0+600 – Km 0+690 0.09 Bueno a Muy Bueno 70-82
TOTAL 0.69
PISTA IZQUIERDA.-
FALLAS
CAUSAS SEVERIDAD Afectación
Cod. Tipo
Bacheo y Zanjas Instalación de tuberías y
11 De leve a alta 13%
separadas ductos de servicio público
De alta a
1 Grietas Piel de Cocodrilo Desgaste de vía 5%
moderada
Grietas Longitudinales y De moderada a
10 Desgaste de vía 1%
Transversales leve
Longitud
Tramo Condición PCI
(Km)
Km 0+000 – Km 0+350 0.35 Pobre a Regular 26-46
Km 0+350 – Km 0+620 0.27 Excelente a Muy Bueno 84-100
Km 0+620 – Km 0+690 0.07 Bueno 55-66
TOTAL 0.69
04.01. CONDICIONANTES
- La rasante final entre los carriles del corredor de autobuses y del tráfico
paralelo debe ser continua para evitar problemas de drenaje, puntos singulares que
facilitan el deterioro de los firmes, y por condicionantes de seguridad en la
conducción que no tengan resaltos.
Explanada:
Base granular:
Mezclas asfálticas:
Para el cálculo del espesor total de capas necesarias en las mezclas asfálticas se
han tenido en cuenta:
Categoría de
Tramo Tráfico Espesor min. de mezcla
pesado asfáltica sobre base granular
Norte T1 25 cm
Refuerzo min. 5 cm, con espesor
Emancipac/Lampa T2 / TR1*
total min. 15 cm
Vía Expresa T1 25 cm
Sur T1 25 cm
Los resultados muestran que, sin lugar a dudas, el espesor de mezclas asfálticas de
15 a 18 cm es insuficiente, dado el altísimo tránsito proyectado en cuanto a ejes de
vehículos pesados. Bajo ningún concepto es aceptable que un pavimento flexible
falle antes por roderas (deformación en la subrasante) que por fatiga.
Los análisis de fatiga muestran que para altos tránsitos, la única forma en que el
pavimento flexible sea adecuado es mediante recarpeteos periódicos (cada 4 a 5
años), aunque dada la duda razonable de que se cumpla un programa de recarpeteo
periódico, hace que la mejor opción sea una relativamente alta inversión inicial
(segura), que menores inversiones (inseguras) periódicas.
Por ello en los tramos de ejecución de nuevo firme se ha decidido emplear 20 cm, un
término medio entre los tres valores anteriores, teniendo en cuenta también que la
norma española (que marca 25 cm) está diseñada con escalones de tráfico y que
salvo en el tramo Norte, el resto están en un nivel cercano al umbral inferior.
Además siempre es posible ejecutar en una fase posterior una nueva capa de 5 cm,
cuando las condiciones de tráfico y del pavimento lo requieran.
Las secciones estudiadas mediante la AASHTO han sido las cuatro más
representativas de todo el corredor, según las condiciones de subrasante y tráfico.
En todos los casos se colocarán las capas del firme completo bajo las zonas que
actualmente son veredas o separadores laterales, pertenezcan a carriles del sistema
o al tránsito privado.
Para distinguir estos carriles del resto se ha optado por un pavimento adoquinado,
adecuado para el tránsito de vehículos, formado por adoquines prefabricados de
concreto de 8 cm de altura sobre cama de mortero de cemento de 4 cm de espesor
sobre capa de base granular compactada.
- Firme en paraderos
Sobre las mezclas asfálticas en los paraderos se extenderá una capa de slurry, de
un material granular graduado y con emulsión asfáltica rica en polímeros que dan
una textura antidesgaste para los arranques y paradas de los paraderos, así como
para diferenciarlo del resto de superficies.
El material para base deberá cumplir con las siguientes características físico-
químicas y mecánicas que se indican a continuación:
1" 75 - 95 70 - 90 +/- 5
3/4" 65 - 88 55 - 80 +/- 8
3/8" 40 - 75 30 - 65 +/- 8
Nº 4 30 - 60 25 - 55 +/- 8
Nº 40 15 - 30 8 - 20 +/- 5
Nº4 35 - 65 30 - 50 65 - 80 50 – 70 35 - 55 +/- 7
Nº8 23 - 49 20 - 35 50 - 65 35 – 50 20 - 35 +/- 6
Nº50 5 - 19 3 - 12 18 - 30 13 – 23 6 - 16 +/- 5
- Pavimento en Paraderos
Dada la alta intensidad de tráfico pesado y los altos esfuerzos dinámicos que se
producen en las aceleraciones y frenadas en las zonas de paradero, se ha previsto
el empleo de una capa de lechada asfáltica (slurry), protectora de la capa de
rodadura de 5 cm.
Por ello se extenderá una capa de este material, de acuerdo con lo descrito en las
Especificaciones Técnicas sobre “Lechadas Asfálticas”. El proceso consiste en una
capa de rodadura de árido graduado, de un tamaño máximo nominal de 10 a 12 mm,
mezclado in situ en una mezcladora sobre camión específicamente diseñada. Se
mezcla con una emulsión asfáltica modificada con polímeros para conseguir mayor
rendimiento, agentes de adherencia, agua y cemento. La mezcla resultante se vierte
en un distribuidor acoplado a la parte trasera del equipo. El contenido residual de
betún, dependiendo de la granulometría y las exigencias, puede variar entre el 6,5 y
el 10,0 % en peso del árido seco.
Para una correcta ejecución será necesaria una limpieza adecuada del tramo de
carretera a tratar (para mejora de la adhesividad) y si fuera necesario una reparación
previa de los pequeños defectos superficiales existentes. Además se debe evitar el
paso de vehículos el tiempo necesario.
- Explanada:
El firme existente está compuesto por 2,5 pulgadas de mezcla asfáltica sobre 15-20
cm de base granular.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 6% de la superficie fresada.
- Explanada:
Todo el corredor formado por Av. Caquetá entre Tupac Amaru hasta Av. Alfonso
Ugarte, y la avenida A. Ugarte hasta la intersección con Av. España tiene explanada
con valores del ensayo CBR igual o superior a 20, por lo que no es necesario colocar
suelo seleccionado.
El firme existente está compuesto por 2 pulgadas de mezcla asfáltica sobre 15-20
cm de base granular sobre fundación limo-arcillosa.
Se prevé que con el paso de ejes de tráfico pesado (15 T.) del sistema se produzcan
asientos diferenciales entre losas debido al asentamiento de los finos limoarcillosos,
por lo que se propone la demolición del firme actual y la ejecución del paquete
previsto.
- Zonas singulares:
Previamente será necesario ejecutar unas losas de concreto reforzado en las zonas
huecas que actualmente se encuentran en el puente de la Panamericana Sur.
Sobre los estribos de estructuras, que tienen firme bastante deteriorado, se realizará
además un bacheo y sellado de fisuras.
En las zonas del paso inferior y laterales cuyo trazado se ha visto afectado por la
construcción del nuevo paso elevado, si bien el firme es rígido y se encuentra en
buenas condiciones, es necesaria la demolición de la mayor parte del mismo, para
cimentación de muros, y ampliación del paso inferior.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 6% de la superficie fresada.
- Explanada:
En la Av. España y Parque Héroes Navales, los valores de CBR son inferiores a 20,
por lo que se considera necesario colocar capa de suelo seleccionado de 50 cm.
bajo la capa de base granular.
Se prevé que con el paso de ejes de tráfico pesado (15 T.) del sistema se produzcan
asientos diferenciales entre losas debido al asentamiento de los finos limoarcillosos,
por lo que se propone la demolición del firme actual y la ejecución del paquete
previsto.
Los firmes rígidos (desnivel del Centro Cívico) están en el caso del tramo anterior,
por lo que se propone la demolición del firme en estas zonas y la ejecución del
paquete previsto.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 10% de la superficie fresada.
El pavimento actual está formado por losa de concreto de 15 a 20 cm, sobre la cual
hay capas de mezcla asfáltica de espesor variable según las zonas, siempre entre 2
y 4 pulgadas. Como en este tramo el tráfico es menor (circularán aproximadamente
un tercio de los autobuses del sistema), no se realizará nuevo firme, sino que se
fresarán 2 cm y se ejecutará una nueva capa de 5 cm.
En todos los casos se colocarán las capas del firme completo bajo las zonas que
actualmente son veredas o separadores laterales.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 8% de la superficie fresada, principalmente en labores de sellado de
fisuras.
- Explanada:
En la Vía Expresa, los valores de CBR son superiores a 20, por lo que no se
considera necesario colocar capa de suelo seleccionado de 50 cm bajo la capa de
base granular.
En el tramo 4 existe firme rígido, formado por losas de concreto de 17 cm, sobre
material gravo-arenoso.
Dado que el tráfico previsto de autobuses del sistema necesita según la norma
española una losa de concreto de 25 cm, y que se prevé que con el paso de ejes de
tráfico pesado (15 T.) del sistema se produzcan asientos diferenciales entre losas,
por lo que se propone la demolición del firme actual y la ejecución del paquete
previsto.
Los firmes rígidos (desnivel del Centro Cívico) están en el caso del tramo anterior,
por lo que se propone la demolición del firme en estas zonas y la ejecución del
paquete previsto.
El firme existente está compuesto por 3 pulgadas de mezcla asfáltica sobre 15-20
cm de base granular, con un fuerte deterioro en los puntos kilométricos 2+500 a
5+800.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 5% de la superficie de actuación, en forma de sellado de fisuras.
- Explanada:
En este tramo, los valores de CBR son inferiores a 20, por lo que se considera
necesario colocar capa de suelo seleccionado de 50 cm. bajo la capa de base
granular.
El pavimento actual está formado por losa de concreto de 15 a 20 cm, sobre la cual
hay capas de mezcla asfáltica de espesor variable según las zonas, entre 1 y 2
pulgadas. Como en tramos anteriores en las mismas condiciones, se propone la
demolición del firme en los carriles del sistema y la ejecución del nuevo paquete.
En todos los casos se colocarán las capas del firme completo bajo las zonas que
actualmente son veredas o separadores laterales.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 20% de la superficie de fresado.
- Explanada:
En este tramo, los valores de CBR son inferiores a 20, por lo que se considera
necesario colocar capa de suelo seleccionado de 50 cm bajo la capa de base
granular.
El pavimento actual está formado por losa de concreto de 20 cm, que sin embargo
se encuentra en mal estado, por lo que se propone la demolición del firme en los
carriles del sistema y la ejecución del nuevo paquete.
En todos los casos se colocarán las capas del firme completo bajo las zonas que
actualmente son veredas o separadores laterales.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 10% de la superficie de fresado.
- Explanada:
En este tramo, los valores de CBR son inferiores a 20, por lo que se considera
necesario colocar capa de suelo seleccionado de 50 cm. bajo la capa de base
granular.
El pavimento actual está formado por losa de concreto de 20 cm, sobre la cual hay
capas de mezcla asfáltica de 4 pulgadas. Para dar continuidad al sistema, se
propone la demolición del firme en los carriles exclusivos del mismo y la ejecución
del nuevo paquete.
En todos los casos se colocarán las capas del firme completo bajo las zonas que
actualmente son veredas o separadores laterales.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 20% de la superficie de fresado.
- Explanada:
En este tramo, los valores de CBR son inferiores a 20, por lo que se considera
necesario colocar capa de suelo seleccionado de 50 cm bajo la capa de base
granular.
El pavimento actual está formado por capas de mezcla asfáltica variable entre 1,5 y
4 pulgadas, sobre base granular de 20 cm y subbase de 45 cm de espesor. De
nuevo, en los carriles del sistema el firme actual no posee suficiente capacidad de
soporte, por lo que se propone la demolición del firme en los carriles exclusivos del
mismo y la ejecución del nuevo paquete.
En todos los casos se colocarán las capas del firme completo bajo las zonas que
actualmente son veredas o separadores laterales.
Tras el análisis de datos del estado actual de firmes, se estima que será necesario
actuar en el 15% de la superficie de fresado.
ANEXO Nº 7.
ESTRUCTURAS
ÍNDICE
APÉNDICES
0.1. INTRODUCCIÓN
1. Pasarelas peatonales.
2. Paso superior.
3. Muros de contención.
4. Losas.
4. La anchura del tablero debe ser lo suficiente para permitir como mínimo el
tránsito actual.
02.02. DESCRIPCIÓN.
En este tramo se realiza una pasarela, localizada en el P.K. 0+650, y con una anchura
de 2,8 m.
Será posible el acceso desde la pasarela al paradero mediante una rampa. En una de
las márgenes se llega a nivel de la calle, no siendo necesaria la ejecución de accesos.
En la otra margen se permite dos accesos uno mediante rampa y el otro mediante
escalera, en ambos casos quebradas.
Esta pasarela se sitúa a la altura del Estadio Nacional en el P.K. 0+900, y con una
anchura de 2,0 m.
Las cuatro (4) pasarelas apoyan sobre una pila central situada a la altura de los
paraderos. Las pasarelas se emplean únicamente como paso sobre la vía expresa, sin
acceso a los paraderos, en ninguno de los casos es necesaria la ejecución de rampas.
Las pasarelas se encuentran localizadas en los siguientes puntos:
En este tramo también está prevista la realización de cuatro (4) pasarelas peatonales
en sustitución de las existentes en la actualidad ya que es necesaria su demolición
para la ejecución del Corredor Segregado. Las pasarelas de este tramo tendrán una
anchura de 2,0 m, con la localización definitiva que se cita a continuación:
La tipología empleada para este paso superior será de concreto in-situ postesado. Está
prevista para que sea de tres vanos iguales con una luz de 24,0 m. La cimentación se
ejecutará sobre zapatas a 1,0 m de profundidad como mínimo, tanto en pilas como
estribo.
La sección del tablero tendrá un canto de 1,0 m, con una anchura de 9,0 m de los
cuales 8,0 serán empleados como calzada, el resto estará ocupados por pretiles
metálicos. La capa de rodadura estará formada por una mezcla bituminosa de 5,0 cm
de espesor, dando al conjunto un bombeo de 0,50 % que permite el drenaje del tablero.
Las pilas centrales sobre las que descansará el tablero serán de un único fuste, con
diámetro 0,80 m, entre ambos se dispondrá un neopreno circular.
0.4. MUROS.
04.01. DESCRIPCIÓN
Dentro de estos muros se diferencian dos tipos, el empleado en Tupac Amaru y los del
resto de los tramos.
El muro de Tupac Amaru tendrá un espesor uniforme de 0,35 m y asentará sobre una
zapata de 1,60 m de ancho, de los cuales 0,40 m son de puntera y 0,85 m de tacón. El
espesor de la zapata es de 40 cm y descansa sobre una cama de 10 cm de concreto
de limpieza como mínimo.
La longitud del muro en este caso es de 110 m con una altura media de 3,0 m,
localizado en la margen izquierda del tramo 1 entre las calles de Santa Cruz y
Hermanos Angulo.
Esta última tipología de muros se localizará en los tramos citados en la siguiente tabla:
H media
Tramo PK inicio PK final Localización
(m)
2 1+200 1+500 2,72 Acceso a Plaza Ramón Castilla.
3 0+400 0+550 1,80 P.I. Centro Cívico-Av. España
0+850 1+100 1,60 Carril trenzado Estadio Nacional
4
0+020 0+150 2,86 Salida calle Alejandro Tirado.
De los muros citados anteriormente los del paso inferior del Centro Cívico a la Avenida
de España y en la nueva salida a la calle Alejandro Tirado afectan a las dos márgenes
de la vía.
Este muro se localizará en el tramo 2, entre el P.K. 1+200 y P.K. 1+500, ejecutado en
el paso elevado de acceso a la Plaza Ramón Castilla. El muro se extiende a ambas
márgenes de la vía.
0.5. LOSAS.
En este caso es necesario cerrar los actuales accesos a los paraderos, permitiendo el
paso de tráfico rodado sobre la nueva actuación.
La unión de las vigas metálicas con la estructura actual ser realizarán soldándolas a
unos anclajes, que se habrán situado previamente embebidos en ella.
Actualmente en esta plaza existe una estructura tipo pérgola, en la nueva actuación se
pretende emplear esta para el acceso de los peatones al paradero. Para ello es
necesaria la realización de dos losas sobre la parte no cubierta de la estructura en
pérgola, que permitirá el cruce y acceso al paradero.
Las dos losas a ejecutar estarán localizadas en el P.K. 1+875 y en el P.K. 2+000 del
tramo 3, puntos desde los que se podrá acceder al futuro paradero.
Como resumen del sistema de corredor exclusivo que se está diseñando, se espera
que en el conjunto del sistema entre un total de 629.225 viajeros diarios, de los
cuales 193.141 (30,7%) sólo utilizan las rutas alimentadoras, 226.141 (35,9%) sólo
utilizan las rutas troncales y 209.943 (33,4%) utilizan rutas troncales y alimentadoras.
Esto es, un total de 436.084 viajeros entran en el sistema troncal.
Diseño básico
Días /año
Para todo el sistema: Labs 1100 buses / día / sentido 261 287100
Sabados 715 buses / día / sentido 52 37180
Festivos 385 buses / día / sentido 52 20020
365 344300 veh / año / sentido
Alfonso Ugarte / España Labs 765 buses / día / sentido 261 199665
Sabados 511 buses / día / sentido 52 26572
Festivos 237 buses / día / sentido 52 12324
365 238561 veh / año / sentido
Alfonso Ugarte / España Labs 1301 buses / día / sentido 261 339430,5
Sabados 869 buses / día / sentido 52 45172,4
Festivos 403 buses / día / sentido 52 20950,8
365 405553,7 veh / año / sentido
1. INTRODUCCIÓN
A continuación se muestran los datos más relevantes extraídos del ‘Documento II.
Paraderos y Terminales’, que han servido de base al desarrollo del diseño vial, en
un proceso interactivo entre las demandas de viajeros, las características
geométricas y el espacio disponible, y la funcionalidad de los paraderos y del
sistema.
A continuación se presenta una tabla con las principales características de cada uno
de los paraderos:
Vestíbulos
torniquete
Demanda
Longitud
h. punta
Puntos
parada
Ancho
Tipo
Nº
Paradero
s
Vestíbulos
torniquete
Demanda
Longitud
h. punta
Puntos
parada
Ancho
Tipo
Nº
Paradero
s
Avda. Eduardo Habich Nivel 122 5 4 2 6 2.659
Caquetá Nivel 118 5 4 2 6 1.256
Mercado – Panamericana Nivel 182 5 4 2 6 3.116
Plaza 2 de Mayo Singular 158 5.5 4 2 8 2.647
Quilca Nivel 192 5 6 2 8 4.758
Avda. España Nivel 192 5 6 2 10 7.961
Héroes Navales Singular 386 4.5-7 10 3 18 14.570
Plaza Ramón Castilla Nivel 164 3 4 1 6 3.415
Tacna Nivel 156 5 6 2 6 1.445
Jirón de la Unión Singular 190 3 4 2 6 1.060
Nicolás de Piérola Nivel 84 3 4 1 4 1.436
Estadio Nacional Elevado 257 3 5 1 4 1.766
Mexico Elevado 295 5.5 4 3 6 2.391
Canadá Elevado 280 5.5 4 1 4 1.544
Javier Prado Elevado 238 5.5 4 2 8 6.219
Canaval Moreyra Elevado 278 5.5 4 2 4 2.064
Aramburú Elevado 243 5.5 4 2 5 3.225
Ouré Elevado 272 5.5 4 2 4 1.197
Angamos Elevado 296 5.5 4 2 4 1.787
Ricardo Palma Elevado 278 5.5 4 2 4 2.677
Benavides Elevado 273 5.5 4 2 4 1.651
28 de Julio Elevado 277 5.5 4 2 4 861
República de Panamá Nivel 170 5.5 6 2 8 5.707
El Progreso Nivel 188 3 4 2 5 3.233
Municipalidad de Barranco Nivel 104 4 4 1 4 1.632
Estadio de Barranco Nivel 104 5 4 1 3 1.632
Fernando Terán Nivel 98 5 4 1 4 1.952
Metro Chorrillos Nivel 88 5 4 1 4 1.541
Matellini Nivel 84 5 4 1 4 2.046
3. TERMINALES
TERMINAL NORTE
Tipología: Andén Central
Número de dársenas: 40
ALIMENTADORAS Ancho: 22 m
Longitud andén: 400 m
Altura andén: 30 cm
Número de accesos: 2
Tipología: Andén Central
Número de dársenas: 8
Ancho: 31,5 m
SISTEMA Longitud andén: 173 m
Altura andén: 90 cm
Número de accesos: 1
Número de torniquetes: 26
Demanda en hora punta 18.072
TERMINAL SUR
ANEXO Nº 10.
ILUMINACIÓN Y SEMAFORIZACIÓN
ÍNDICE ILUMINACIÓN
ÍNDICE SEMAFORIZACIÓN
0.1. Introducción
Este anejo estudia las necesidades de iluminación de los ejes proyectados de forma
que se aseguren las condiciones de seguridad y confort visual necesarias en cada
punto según sus características de velocidad, intensidad y composición del tráfico,
número de carriles, elementos singulares (intersecciones, pasos inferiores...),
propias en todo caso de tramos urbanos. Las instalaciones que se proyectan se
basan en las “Recomendaciones para la iluminación de carreteras y túneles” que
redactó el Ministerio de Fomento español en el año 1999.
Situación
Para los báculos sobre vereda, se aprovecharán los tramos donde ya están
instaladas los báculos de iluminación, aunque la distancia entre ellos no sea la
misma que la proyectada para los nuevos elementos. En todo caso, se repondrá
cualquier elemento que se afecte por las obras de forma que se garanticen las
condiciones de iluminación necesarias. Además, al disminuir las veredas se deberán
reubicar los elementos de iluminación afectados.
Descripción
La estructura consistirá en un fuste del que se bifurcan los brazos, o un mástil con un
travesaño sustentado por tirantes o cualquier otra disposición que garantice la
resistencia del conjunto y la adecuada disposición de las luminarias a la altura
exigida.
Por otro lado, existen dos calidades de báculos: la citada, que se establece en la
mayoría de tramos; y una de mayor valor estético, que se coloca en la zona centro y
en la avenida Bolognesi (en los mismos tramos donde se construyen las veredas con
piedra natural). En ésta se colocarán lámparas de 150 W, y la interdistancia entre
columnas será de 20 m.
Cuando sea necesario tender cables hacia las veredas para los báculos de
iluminación de nueva instalación, se aprovecharán las arquetas de la canalización
del sistema situadas cada 100 m, para bifurcar ramales en perpendicular a las
veredas donde se sitúan los báculos de iluminación para después tender bajo las
veredas el cableado correspondiente a los báculos de iluminación que se encuentran
a un lado y otro de la arqueta. Por lo tanto, no existe una canalización todo a lo largo
de las veredas sino que de cada arqueta surgen ramas de las que dependen tres o
cuatro báculos de iluminación por vereda.
En los apartados siguientes se detalla cada uno de los aspectos anteriores. Este
documento es un extracto de la parte de intersecciones y semaforización del
documento III. Diseño Operacional y Tránsito del presente trabajo.
Avenida Caquetá
Avda Miguel Grau / Próceres Intersección sin semaforizar
C/ Quimper / c/ Piñonate Intersección sin semaforizar
Gral Pezet / Esteban Salmón Intersección sin semaforizar
Avenida España
Chota Intersección sin semaforizar
Washington Intersección semaforizada
Garcilaso de la Vega Intersección semaforizada
Paseo de los Héroes Navales Intersección sin semaforizar
Avenida Emancipación
C/ Tayacaja Intersección sin semaforizar
C/ Angaraes Intersección sin semaforizar
C/ Cañete Intersección sin semaforizar
C/ Chancay Intersección sin semaforizar
Jirón Cuzco
Jr. Carabaya Intersección semaforizada
Jr. Lampa Intersección semaforizada
Jirón Lampa
Jr. Puno Intersección semaforizada
Jr. Apurimac Intersección sin semaforizar
Avenida Nicolás de Piérola Intersección semaforizada
Jr. L. Cornejo Intersección sin semaforizar
Jr. Pachitea Intersección sin semaforizar
Avenida Roosvelt Intersección semaforizada
Avenida Bolognesi
C/ Miraflores / C/ Vigil Intersección semaforizada
C/ Segura / C/ Santa Rosa Intersección sin semaforizar
C/ Salaverry / C/ Miranda Intersección sin semaforizar
Pazos / Pardo Intersección semaforizada
Avenida Caquetá
Avda Miguel Grau / Próceres
Se semaforiza la intersección
C/ Quimper / c/ Piñonate
Se semaforiza la intersección
Gral Pezet / Esteban Salmón
Se semaforiza la intersección
Avenida España
Chota
Se restringen los movimientos en la intersección (enfrentada a
paradero)
Washington
Se mantiene
Garcilaso de la Vega
Se mantiene
Paseo de los Héroes Navales
Se semaforiza la intersección
Avenida Emancipación
C/ Tayacaja
Se restringen los movimientos en la intersección (enfrentada a
paradero)
C/ Angaraes
Se semaforiza la intersección
C/ Cañete
Se semaforiza la intersección
C/ Chancay
Se semaforiza la intersección
Avenida Tacna
Se mantiene
Jr. Rufino Torrico
Se restringen los movimientos en la intersección (enfrentada a
paradero)
Jr. Cailloma
Se mantiene
Jr. Camaná
Se mantiene
Jr. de la Unión
Se mantiene
Jirón Cuzco
Jr. Carabaya
Se mantiene
Jr. Lampa
Se mantiene
Jirón Lampa
Jr. Puno
Se mantiene la intersección semaforizada (permeabilidad en tramo
restringido)
Jr. Apurimac
Se restringen los movimientos en la intersección
Avenida Nicolás de Piérola
Se mantiene
Jr. L. Cornejo
Se semaforiza la intersección
Jr. Pachitea
Se semaforiza la intersección
Avenida Roosvelt
Se mantiene
Avenida Bolognesi
C/ Miraflores / C/ Vigil
Se mantiene
C/ Segura / C/ Santa Rosa
Se restringen los movimientos en la intersección
C/ Salaverry / C/ Miranda
Se semaforiza la intersección
Pazos / Pardo
Se mantiene
Corpancho / 28 de julio
Se semaforiza la intersección
Av. Grau / 2 de mayo
El cambio de dirección de Grau restringe los movimientos en la
intersección
Av. Las Palmas
Se mantiene
Se mantiene
Avenida Alameda Sur
Se mantiene
Sobre la situación final del corredor, las diferencias son las siguientes:
Avenida Caquetá
Son similares las propuestas
Emancipación / Cuzco
Las propuestas se diferencian en el cruce de R.Torrico, que se restringe por la
presencia de un paradero, y en el tramo Tacna – A. Ugarte, que en el
proyecto se propone semaforizar y en el TDA no.
España / Lampa
No están contempladas en el proyecto de TDA
Plaza Grau
Se contempla de manera similar
Extensión
La no coincidencia de la extensión del sistema no es un problema, ya que un
sistema de centralización semafórica debe estar diseñado para crecer. La
introducción del corredor exige la extensión del sistema propuesto de semaforización
por los siguientes ejes:
República de Panamá , desde 28 de Julio (Miraflores), ya incluido, hasta el
Óvalo el Progreso, continuando por Avenida Bolognesi, Escuela Militar,
Prolongación del Paseo de la República y Óvalo La Curva, hasta el terminal
sur del sistema
Avenida de España
Tráficos prioritarios
La priorización del corredor coincide con la prioridad del eje con más tránsito, en la
práctica totalidad de intersecciones, por lo que no se genera ninguna distorsión en el
sistema; además el corredor coincidide con ejes diseñados como tales, lo que facilita
su tratamiento por el sistema. Únicamente en cuatro intersecciones el corredor corta
al eje prioritario de tránsito:
Emancipación / Tacna
España / Gracilazo
Alfonso Ugarte / España
España / Paseo de los Héroes Navales
Tal como se observa en la tabla siguiente, únicamente con ciclos cortos se consigue
que, con porcentajes de verde inferiores al 50%, el número de autobuses esperados
en la fase roja del ciclo no supere el valor de 2.
Sistema de fases
El sistema de fases propuesto en el proyecto de semaforización de TDA es en
general correcto, y únicamente plantea la posibilidad de mejorar los cruces
peatonales, que adquieren relevancia en el corredor segregado por el acceso a los
paraderos situados en el centro de la vía.
Esa revisión debería contemplar los siguientes elementos para incorporar sin
problemas al corredor:
Tiempos Verde
Vía Intersección Fases Principal Secundario Otros Ciclo
Tupac Amaru Alisos TDA 46 25 20 100
Almendras TDA 46 25 20 100
Izaguirre TDA 46 25 20 100
Los Pinos TDA 46 25 20 100
Los Jazmines AT 46 25 20 100
Tomás Valle TDA 46 25 20 100
Bartolomé de las Casas TDA 46 25 20 100
Juan Nicolini TDA 46 25 20 100
Honorio Delgado TDA 46 25 20 100
Habich TDA 46 25 20 100
Emancipación Angaraes T3 40 25 70
Cañete T3 40 25 70
Chancay T3 40 25 70
Tacna TDA 25 40 70
Cailloma TDA 40 25 70
Camaná TDA 40 25 70
Unión TDA 40 25 70
Cuzco Carabaya TDA 40 25 70
Lampa TDA 40 25 70
Lampa Puno T4 40 25 70
Piérola TDA 25 40 70
Cornejo T4 40 25 70
Pachitea T4 40 25 70
Roosvelt T4 40 25 70
Bolognesi Miraflores T6 50 25 80
Salaverry T6 50 25 80
Pardo T6 50 25 80
Corpancho T6 50 25 80
Las Palmas T7 45 30 80
ESQUEMA DE FASES AT
F1 F2
F3
ESQUEMA DE FASES T2
F1 F2
F3
ESQUEMA DE FASES T3
F1 F2
ESQUEMA DE FASES T4
F1 F2
ESQUEMA DE FASES T5
F1 F2
F3 F4
F5 F6
ESQUEMA DE FASES T6
F1 F2
F3
ESQUEMA DE FASES T7
F1 F2
F3
ESQUEMA DE FASES T8
F1 F2
F3
F1 F2
F3
ANEXO Nº 11.
COORDINACIÓN CON OTROS
ORGANISMOS
ÍNDICE
APÉNDICES
1. ENTIDADES ESTATALES
2. ENTIDADES MUNICIPALES
3. OTROS ORGANISMOS
4. SERVICIOS E INFRAESTRUCTURAS
5. PLANOS SUMINISTRADOS POR LA EMPRESA EDELNOR
6: PLANOS SUMINISTRADOS POR LA EMPRESA LUZ DEL SUR
7. PROYECTOS PROGRAMADOS A CORTO PLAZO EN EL ÁREA DE
INFLUENCIA DEL PROYECTO
0.1. INTRODUCCIÓN
Todos los contactos con organismos oficiales han sido realizados bajo la
supervisión y aceptación del Director del proyecto.
ENTIDADES ESTATALES:
ENTIDADES MUNICIPALES:
OTROS ORGANISMOS:
SERVICIOS E INFRAESTRUCTURAS:
• EDELNOR
• Luz del Sur
• MICHELIN
• PURIFISA
• REPSOL
• SEDAPAL
• Telefónica del Perú
• Scania del Perú
• Corporación Inmobiliaria MAK
• Urbina y Asociados. Corredores Inmobiliarios
Metrolima
CD 2-3 Modelo MTU-EMME 2, contiene datos en TransCAD
del modelo, el Manual de Calibración y el Manual de
Usuario del modelo (ambos en PDF)
Situación Actual de las rutas del Plan Regulador de Lima que circulan por las
avenidas Arequipa, Arenales, Petit Thouars y República de Panamá y la
Panamericana Norte. Enviada mediante Oficio N°2454-02-MML/DMTU-DGTE.
Noviembre 2002
Planos de las redes eléctricas existentes-Luz del Sur. Enviada mediante carta
GOCHF/246-2002. Exp.V-173930. Septiembre 2002.
Municipalidad de Guillermo Chacaltana Yeren 23 Septiembre Información catastral para la ubicación de Contactos
Información catastral Diseño de ingeniería
Independencia (Alcalde) 2002 áreas para patios y talleres telefónicos
INVERMET. Fondo Orlando Caminada Dulanto - Manuales de Diseño Vial y Señalización - Manual de Diseño Vial y Señalización
3 Septiembre Coordinaciones
Metropolitano de (Secretario General - Relación de actuaciones previstas en - Relación de actuaciones previstas en Diseño operacional
2002 telefónicas
Inversiones Permanente) los ejes en estudio. los ejes del proyecto
Coronel José Tasayco
Instituto Geográfico 17 Septiembre Aceptación del presupuesto de Archivos digitales de restitución
(Director General del Área Anexo nº 1. Cartografía y Topografía.
Nacional (IGN) 2002 Cartografía 3D en soporte digital. fotogramétrica
Técnica IGN)
Información de las zonas protegidas por
Instituto Nacional de Cultura Luis Guillermo Lumbreras 17 Septiembre 27 Septiembre Informe de zonas protegidas a lo largo
el INC y/o monumentos históricos en las Estudio medioambiental
(INC) Salcedo (Director Nacional) 2002 2002 del recorrido
alternativas que considera el COSAC
INRENA Ministerio de No se conocía el nombre de 26 Septiembre Límites de la Zona Reservada de los 17 Octubre Límites de la Zona Reservada de los
Estudio medioambiental
Agricultura la persona encargada 2002 Pantanos de Villa 2002 Pantanos de Villa
- Ubicación de predios en la
Panamericana Sur
Rafael Araujo Díaz (Gerente 18 Diciembre Información de la infraestructura civil de Análisis de Demanda
Telefónica del Perú 5 Diciembre 2002 - Red telefónica existente y proyectada
de Desarrollo) 2002 la Planta Externa de Telefónica. Evaluación Económica
en los sectores Norte, Centro, Vía
Expresa y Sur
Varios
Maria Teresa Huanuco (Área Varios contactos Indicadores de Operación, Rendimientos, Indicadores de Operación, Diseño operacional
contactos a lo
Scania del Perú de Desarrollo de Mercado y a lo largo del Especificaciones Técnicas y Costos de Rendimientos, Especificaciones
largo del Valoración económica
Personal) proyecto buses. Técnicas y Costos de buses.
proyecto
Varios
Varios contactos
Corporación Inmobiliaria Enrique Guzmán (Asesor Información de terrenos disponibles para contactos a lo Información de terrenos disponibles
a lo largo del Diseño de ingeniería
MAK Inmobiliario) la ubicación de patios y talleres largo del para la ubicación de patios y talleres
proyecto
proyecto
3 Marzo 2003
Urbina y Asociados Adolfo Urbina (Asesor Información de terrenos disponibles para Información de terrenos disponibles
(solicitud 4 Marzo 2003 Diseño de ingeniería
Corredores Inmobiliarios Inmobiliario) la ubicación de patios y talleres para la ubicación de patios y talleres
telefónica)
APÉNDICE Nº 1 ENTIDADES
ESTATALES
APÉNDICE Nº 2 ENTIDADES
MUNICIPALES
APÉNDICE Nº 3 OTROS
ORGANISMOS
APÉNDICE Nº 5 PLANOS
SUMINISTRADOS POR LA
EMPRESA EDELNOR
APÉNDICE Nº 6 PLANOS
SUMINISTRADOS POR LA
EMPRESA LUZ DEL SUR
APÉNDICE Nº 7. PROYECTOS
PROGRAMADOS A CORTO
PLAZO EN EL ÁREA DE
INFLUENCIA DEL PROYECTO
En el área del proyecto se están considerando a corto o medio plazo los siguientes
proyectos:
Ciclovías
ANEXO Nº 12.
SERVICIOS AFECTADOS
ÍNDICE
APÉNDICES
0.1. INTRODUCCIÓN
- Municipalidad de Lima
- Edelnor
- Telefónica de Perú
- Luz del Sur
Los servicios que será necesario reponer por resultar afectados por la construcción
de la obra son los siguientes:
- Abastecimiento de aguas
- Saneamiento de aguas residuales
- Telefonía
- Electricidad en media tensión y baja tensión
- Riego
A continuación se presentan para cada uno de estos tipos los criterios que se han
utilizado para determinar los elementos que resultan afectados y las medidas
necesarias para reponerlos. Se incluye para cada uno los listados de los servicios
afectados clasificados por tramos. Como se ha indicado el documento nº 2 (Planos)
de este proyecto recoge los planos que indican la posición actual de todos los
servicios, señalando los que se deben reponer. El documento nº 3 (Pliego de
Especificaciones Técnicas Particulares) detallará las obligaciones contractuales que
deberán asumir los contratistas de la obra en términos de reposición de servicios.
Por último, en el documento nº 4 (Presupuesto) aparecen las metrados, precios y
presupuestos de las actuaciones relacionadas con la reposición de servicios,
incluyéndose en este Anexo un resumen de los mismos para cada servicio.
Cada uno de estos elementos ha sido identificado con un código del tipo S.A.– AB –
XX tanto en las fichas descriptivas como en los planos, donde XX representa un
número de orden dentro del conjunto de elementos de abastecimiento afectados en
cada uno de los siete tramos en los que se divide el proyecto.
Para valorar la obra necesaria para reponer los tramos de la red de abastecimiento
afectados longitudinalmente se ha proyectado sustituir las conducciones por otras de
Cada uno de estos elementos ha sido identificado con un código del tipo S.A.– SA–
XX tanto en las fichas descriptivas como en los planos, donde XX representa un
número de orden dentro del conjunto de elementos de saneamiento afectados en
cada uno de los siete tramos en los que se divide el proyecto.
Para valorar la obra necesaria para reponer los tramos de la red de saneamiento
afectados longitudinalmente se ha proyectado desplazar las conducciones afectadas
colocándolas bajo tramos de transporte privado, de forma que en caso de avería no
sea necesario interrumpir el tráfico en los carriles de público. Se nota la excepción
que se aplica a los albañales que se encuentran en la traza, que en lugar de ser
desplazados, se cubren con una losa de protección en concreto reforzado de ancho
doble que el diámetro de la conducción más un suplemento de 0,5 m y espesor 0,25
m. Por otro lado, se considera la reposición de los pozos de registro que resulten
afectados por estar situados en zonas donde se va a construir un paradero.
03.03. TELEFONÍA
Cada uno de estos elementos ha sido identificado con un código del tipo S.A.– T–
XX tanto en las fichas descriptivas como en los planos, donde XX representa un
número de orden dentro del conjunto de elementos de telefonía afectados en cada
uno de los siete tramos en los que se divide el proyecto.
Para valorar la obra necesaria para reponer los tramos de la red de telefonía
afectados longitudinalmente se ha proyectado reponer y desplazar las conducciones
afectadas colocándolas bajo tramos de transporte privado, de forma que en caso de
avería no sea necesario interrumpir el tráfico en los carriles de público. Se incluye
además en cada unidad las operaciones necesarias para restablecer la conexión
con el cableado existente. Se nota la excepción que se aplica a los tramos en los
que se encuentren más de 12 tuberías, salvo las situadas en estructuras que en
lugar de ser desplazados, se cubren con una losa de protección en concreto
reforzado de ancho doble que el del conjunto de conducciones a resguardar más un
suplemento de 0,5 m y espesor 0,25 m. Por otro lado, se considera la reposición de
las cajas que resulten afectadas por estar situadas en zonas donde se va a construir
un paradero.
Cada uno de estos elementos ha sido identificado con un código del tipo S.A.– MT–
XX o S.A.– BT– XX tanto en las fichas descriptivas como en los planos, donde XX
representa un número de orden dentro del conjunto de elementos de media (MT) o
baja tensión (BT) afectados en cada uno de los siete tramos en los que se divide el
proyecto.
Para valorar la obra necesaria para reponer los tramos de la red eléctrica afectados
longitudinalmente se ha proyectado reponer y desplazar las conducciones afectadas
colocándolas bajo tramos de transporte privado, de forma que en caso de avería no
sea necesario interrumpir el tráfico en los carriles de público. Se incluye además en
para cada servicio, una unidad que incluye las operaciones necesarias para
restablecer la conexión eléctrica. Se nota la excepción que se aplica a los tramos en
los que se encuentran transformadores subterráneos, que en lugar de ser
desplazados y repuestos, se cubren con una losa de protección en concreto
reforzado de ancho doble que el del conjunto de conducciones a resguardar más un
suplemento de 0,5 m y espesor 0,25 m. Por otro lado, se considera la reposición de
las cajas que resulten afectadas por estar situadas en zonas donde se va a construir
un paradero.
03.05. RIEGO
ÍNDICE
01. INTRODUCCIÓN
Igualmente se definen y justifican las distintas alternativas al tráfico, mientras duren las
obras.
02.01. FASE 1
En esta primera fase, el tráfico circula por los carriles actuales de la avenida y por los
laterales a ésta, mientras se ejecutan las obras previstas en la franja central definida
por la mediana central existente.
Se pueden asimismo ejecutar todas las actuaciones previstas que afectan a las isletas
laterales de la avenida, según la ampliación proyectada. Se incluyen en estas
actuaciones tanto las demoliciones como la ejecución del firme, con el fin de permitir la
circulación en una segunda fase.
02.02. FASE 2
En la segunda fase se ha previsto que el tráfico de vehículos circule por los carriles de
la Av. Tupac Amaru ejecutados en la primera fase y por los laterales de la avenida.
Las obras a realizar en esta fase corresponden al resto de los carriles proyectados, con
una ejecución total del firme.
Así, entre la Av. Carlos Izaguirre y la Av. Los Pinos, el tráfico irá por los carriles
centrales, destinados finalmente al transporte público, mientras que se ejecutan los
carriles laterales destinados al tráfico privado.
Desde la Av. Los Pinos, hasta el final del tramo, el tráfico circulará por los carriles
laterales a la vez que se ejecutan las obras en los carriles centrales.
Una vez finalizadas todas las obras proyectadas, incluyendo medianas y paraderos, se
implantará el sistema de transporte público.
03.01. FASE 1
03.02. FASE 2
En la primera sección se ejecutarán en esta segunda fase los dos carriles centrales de
transporte público y la mediana que los separa, siendo necesario para ello la
demolición de la mediana existente. Esta operación se realizará, a diferencia de las
operaciones descritas en la FASE 1, en toda la longitud del tramo. El tráfico se
1.I. MEM.- Anexo nº 13. Proceso constructivo y situaciones provisionales 5
Estudios Técnicos y Ambientales del Corredor Segregado de
Alta Capacidad (COSAC I) y sus terminales de transferencia.
I. DISEÑO VIAL
mantendrá por los carriles laterales que no se verán afectados en ninguna de las fases
y por los carriles exteriores del sistema de transporte público, realizados en la fase
anterior.
Sobre la estructura que salva el río Rimac, se ejecutarán en esta fase los dos carriles a
los que se reduce el sistema de transporte público sobre ella. El tráfico se mantendrá
por los carriles exteriores.
Entre el P.K. 2+375 se inician las cuñas para el paradero de la calle Dávalos, que se
ubica entre el mencionado P.K. 2+375 y el P.K. 2+682, en coincidencia con el
ensanche necesario para albergar el paradero, se aumenta también el número de
carriles por sentido de circulación de uno a dos, situación que se mantendrá hasta el
cruce con la Av. España. En todo ese tramo la configuración del sistema de transporte
público será de dos carriles por sentido con separadores laterales exteriores y
mediana de cinco metros. En todo el tramo se realizarán las demoliciones y afirmados
de las veredas laterales y los refuerzos del firme entre ellas que se plantean sin
necesidad de realizar desvíos, bien porque se aproveche el carril adicional para
encauzar todo el tráfico de vehículos públicos, bien porque se redireccione este a las
vías laterales.
En la Av. España se realizará el afirmado de un único carril lateral por sentido, en parte
sobre las veredas existentes y en parte sobre la actual calzada sin necesidad de
realizar desvíos, al no realizarse obras sobre los carriles centrales. En el último tramo
de la mencionada vía se demolerá el actual separador central, incorporándolo a la
calzada con el correspondiente afirmado.
Por último, también en el Parque de Nuestros Héroes Navales se realizan las obras en
una sola fase sin necesidad de realizar desvío de tráfico.
En este tramo no se definen desvíos del tráfico, ejecutándose las obras en cortes
nocturnos, según el avance de éstas.
La situación actual de la vía de proyecto corresponde a dos carriles, uno para cada
sentido, limitados por dos isletas de separación de circulación con las vías contiguas.
Así, se considera como solución el corte total del tráfico por la noche, mientras se
ejecuta un tramo de longitud determinada, hasta la extensión de la primera capa del
firme. Se deja para una última fase la extensión de las capas superiores del firme,
reduciendo de esta forma el número de juntas de construcción.
06.01. FASE 1
En el tramo inicial, entre el P.K. 0+000 y la C/ Angaraes, el tráfico discurre por los
carriles exteriores, limitándolo a uno en sentido sur y a dos en sentido norte.
En esta zona se podrán ejecutar las obras proyectadas en la parte central, incluido el
paradero, y en los laterales.
A partir de este punto la circulación se deriva a los tres carriles izquierdos a través de la
Av. Emancipación, la Av. Cuzco y J.R. Lampa, hasta la Av. Nicolás de Pierola.
Se permite así la ejecución de las obras en los laterales y en el carril derecho de las
dos avenidas. El tráfico transversal se verá temporalmente afectado en el tiempo de
ejecución de las intersecciones.
Entre la C/ L. Cornejo y la Av. Roosevelt se mantienen las obras en los laterales pero
se permite la circulación por los cuatro carriles.
En la zona final del tramo, además de las obras en los laterales se ejecuta el carril
central en J.R. Lampa y el carril del sistema de la Av. Roosevelt.
06.02. FASE 2
En esta segunda fase se podrá circular por los carriles ya ejecutados en la fase anterior
mientras se ejecutan los restantes proyectados. Así habrá obras en el carril izquierdo
del sistema entre la C/ Angaraes y el P.K. 1+400, al final de la Av. Cuzco.
A partir de este punto se circulará por los carriles laterales mientras se ejecutan los dos
carriles del sistema, hasta la Av. Roosevelt.
La situación actual de la vía de proyecto corresponde a dos carriles, uno para cada
sentido, limitados por dos isletas de separación de circulación con las vías contiguas.
Así, se considera como solución el corte total del tráfico por la noche, mientras se
ejecuta un tramo de longitud determinada, hasta la extensión de la primera capa del
firme (mezcla bituminosa en caliente G-25). Se deja para una última fase la extensión
de las capas superiores del firme (mezclas bituminosas en caliente G-20 y S-12),
reduciendo de esta forma el número de juntas de construcción.
Para la ejecución del final del tramo no serán necesarios los cortes nocturnos,
pudiéndose realizar en dos fases, manteniendo en todo momento la circulación. Estas
fases de construcción son las que se describen a continuación.
07.01. FASE 1
En esta primera fase se considera que el tráfico de entrada y salida de la vía expresa
es desviado hacia el este, por el trazado actual, hacia la avenida lateral que llega a
confluir con la vía expresa al final del tramo.
El tráfico puede igualmente circular por el lateral oeste de la vía expresa, se hayan
realizado o no las actuaciones previstas en él.
Al considerar este desvío se permite la ejecución de los viales previstos en el final del
tramo, a partir del P.K. 7+200, que conectan la vía expresa con el trazado del tramo 7.
También se debe ejecutar un ensanchamiento de los carriles que en esta fase dan
acceso a la vía expresa, correspondientes ya al inicio del tramo 7, con el fin de que en
la siguiente fase el tráfico circule por él.
07.02. FASE 2
Una vez ejecutada la primera fase, el tráfico podrá circular por el desvío descrito,
mientras se realizan las actuaciones previstas en el vial actual por el que se desviaba
éste, al final del tramo, y las obras del ramal de salida de la vía expresa, dentro del
tramo 7.
Al término de estas obras, el tráfico podrá circular por los viales proyectados.
08.01. FASE 1
En la segunda sección, en esta primera fase se actuará sobre las bandas exteriores del
corredor, tanto en la ejecución de nuevos carriles destinados al tránsito de vehículos
privados como en la mejora y construcción de aceras. Se mantendrá el tráfico por los
carriles existentes, que quedan sin afección.
08.02. FASE 2
ANEXO Nº 14 INTEGRACIÓN
AMBIENTAL
ÍNDICE
MEMORIA JUSTIFICATIVA
PLIEGO
PRESUPUESTO
MEMORIA JUSTIFICATIVA
ÍNDICE
0.1. INTRODUCCIÓN
Este anexo tiene su justificación a partir del Estudio de Impacto Ambiental a que ha
sido sometido el proyecto anteriormente definido.
Justificación:
Objetivos:
Los objetivos de este proyecto son la revegetación de las superficies que sean
susceptible de ello de forma que se minimice el impacto causado por la necesaria
remoción de vegetación permitiendo una cierta mejora estética del corredor.
Medidas/acciones:
Justificación:
Para las emisiones de gases contaminantes (CO2, NHx, P.S.) se presenta una
situación negativa, como en el caso de los ruidos, derivada de la puesta en marcha y
precalentamiento de los motores a primeras horas del día.
Esta situación puede producir un nivel alto de contaminación atmosférica que debe
ser mitigado, en esta fase de proyecto de ingeniería, mediante medidas preferentes
de localización de patios y terminales.
Objetivos:
Medidas/acciones:
las zonas no edificadas. En estos casos (zonas residenciales) habría que contemplar
medidas de mitigación de estos ruidos en fase de diseño y proyecto de construcción
de patios, terminales y paraderos, a fin de salvaguardar las condiciones actuales de
este entorno o el entorno de paraderos y terminales.
Responsabilidad:
Cronograma de implantación:
Coste:
Tanto esta medida como la posterior se ha tenido en cuenta a la hora de localizar los
posibles patios habiéndose definido los patios del Norte en áreas industriales.
Se han elegido los patios definidos entre la calle Yunques y Hornos y en la calle
Hornos 298 para la zona Norte.
Justificación:
Esta medida propuesta se debe a que en ellos se produce un intenso ruido por
encendido de motores a primeras horas de la mañana junto con un importante
movimiento de vehículos para incorporarse a los puntos establecidos de la ruta.
Dicho movimiento suele comenzar a horas muy tempranas con el fin de llegar al
primer destino a una hora razonable de desplazamiento de viajeros. Por el contrario,
una vez concluidos los recorridos se vuelven a incrementar la afluencia en los patios
con el fin de encerrar las unidades. En este sentido, los niveles de ruido producidos
pueden ser sensiblemente mayores y más molestos que los esperados a lo largo de
la ruta por el tráfico normal de autobuses.
Objetivos:
El objetivo de esta medida es que los patios se sitúen en zonas donde la afección
por ruido no tenga relevancia.
Medidas/acciones:
En este sentido y para esta fase de proyecto de ingeniería, la ubicación de los patios
y las calles de acceso al Corredor Segregado deberán localizarse en zonas no
residenciales, preferentemente industriales o comerciales considerando las calles de
acceso a estos e incorporación al corredor.
Justificación:
Dicha medida está justificada por cuanto el corredor definido para el desarrollo de
COSAC I discurre por calles en cuyas confluencias o en las propias calles existen
elementos conmemorativos o vegetación ornamental, susceptible de ser afectada.
Objetivos:
Medidas/acciones:
Justificación:
Objetivos:
Los objetivos de este programa son prever las alteraciones de tráfico que se
derivarán de la ocupación de parte de las calles y Avenidas para la construcción del
corredor segregado.
Medidas/acciones:
Justificación:
La justificación de esta medida viene dada por la importancia que implica la afección
descontrolada de un servicio básico por las obras. Dichas afección debe ser prevista
con anterioridad al inicio de las obras de manera que se minimicen los impactos
causados por esta situación, lo que justifica esta recomendación al proyecto de
ingeniería.
Objetivos:
Medidas/acciones:
Justificación:
Objetivos:
Los objetivos a conseguir con esta medida son evitar accidentes en esta zona
de cruce ya sea en fase de obras como en operación.
Medidas/acciones:
Las medidas a aplicar son la definición y diseño de pasos de cruce en fase de obras
y en fase de operación.
Justificación:
Objetivos:
Los objetivos a conseguir con esta medida son disminuir los riesgos para la salud de
los usuarios del sistema.
Medidas/acciones:
Las medidas a aplicar son la definición y diseño de las estructuras que se definan en
el proyecto mediante la norma sísmica definida para el Perú.
Esta medida debe ser complementada, por parte de la concesión con la adquisición
de vehículos que cumplan la normativa vigente en materia de emisiones y la
posibilidad de adaptación a combustibles limpios.
Los objetivos de esta media son la mitigación de los ruidos en estos lugares.
Medidas/acciones:
Las medidas a adoptar en esta fase se refieren al propio diseño de los patios y
terminales, especialmente los primeros si la ubicación no mitigase el impacto.
Tanto esta medida como la anterior deben ser tenidas en cuenta en el Anteproyecto
de Paraderos y Terminales teniendo en cuenta la ubicación específica de los patios.
del Proyecto de forma que el contratista se vea obligado a ejecutarlas. Deberán estar
consideradas en el Plan de Manejo Ambiental de las Obras a ser elaborado por el
Constructor:
- Los camiones deberán llevar la carga cerrada con lonas o redes para evitar
derrames de material y producción de polvo.
- Maquinaria adecuada que genere ruido dentro de los límites permisibles o con
silenciadores para atenuar el ruido
Justificación:
Objetivos:
Las recomendaciones están dirigidas para que el constructor lleve a cabo un buen
manejo de los residuos en la zona de obra en el traslado del material.
2. Para los residuos con características de firmes asfálticos se optará por dos
soluciones: Una de ellas será la reutilización de este como capa dentro del propio
paquete de firmes del corredor segregado o bien se trasladará a aquellas zonas de
la ciudad donde pueda ser reutilizada (reciclada) para afirmar calles sin firme. En
caso de optar por la segunda opción el constructor deberá coordinar con las distintas
Municipalidades Distritales la forma de entrega de estos residuos. Dicha medida
viene condicionada dentro de las normas y restricción de los Rellenos Sanitarios en
nuestro Medio, dada la prohibición de verter materiales de este tipo en dichos
lugares a la vez que las técnicas actualmente vigentes permiten el reciclado de este
material.
1. Una vez generado el escombro, éste deberá ser retirado inmediatamente del
frente de obra y transportado a los sitios autorizados para su disposición final.
4. El contratista deberá contar con una (1) brigada de limpieza que cuente con
su respectivo distintivo, dedicada a las labores de orden y limpieza del área general
de la obra, limpieza de las vías aledañas a la obra y mantenimiento de la
señalización y del cerramiento de la obra.
4. Los camiones deberán llevar la carga cubierta con lonas de forma que se
evite la generación de polvo y la caída de material de la caja del camión.
5. Las volquetas deben contar con identificación en las puertas laterales que
acredite el contrato al que pertenecen, empresa contratante, número del contrato,
número telefónico de atención de quejas y reclamos y nombre del contratista.
1. El manejo en los lugares de disposición final para el caso de los residuos con
características de tierra o restos de hormigones demolidos se realizara según los
gestores de los lugares a donde vayan dirigidos estos escombros o residuos.
Cronograma de implantación:
Responsabilidad:
Costo:
Los costos que suponen el manejo de los excedentes de las excavaciones conforme
a las especificaciones relacionadas anteriormente quedan incluidos dentro del coste
de transporte de tierras y deben ser asumidos por el contratista/constructor.
Justificación:
Esta medida pretende minimizar la vulnerabilidad de los acuíferos de los Ríos Rímac
y Lurín respecto de los productos contaminantes que se puedan manejar o utilizar
durante la fase de obras.
Objetivos:
Medidas/acciones:
El sistema debe constar de una plataforma impermeabilizada que recoja las posibles
aguas contaminadas y las dirija a través de una caleta a un decantador y separador
que permita la separación de las grasas y aceites del agua. Las grasas se
almacenará en una segunda balsa que llevará con un poco de agua. Es en esta
segunda poza donde se dejará reposar y se separará, manualmente o por
aspiración, las grasas y se dispondrán en cilindros cerrados para su posterior
reciclaje. El agua remanente en esta segunda podrá ser nuevamente vertida hacia la
primera poza.
Esta planta cuenta con una válvula de desfogue, ubicada a 30 cm antes de llegar al
fondo. Esta válvula debe ser abierta cada vez que el nivel de aguas llegue a un
determinado punto en el que haya permitido la evacuación de las grasas. El agua
liberada deberá ser analizada a fin de monitorear el sistema de tratamiento, así
mismo deberá ser conducida de manera adecuada hacia los cursos de agua (si
existiesen o terrenos predeterminados).
Cuando se tiene que escoger materiales químicos, los aspectos de salud y medio
ambiente son los factores más importantes que se deben considerar.
QUÍMICOS NO RECOMENDABLES
SOLVENTES CLORINADOS
(Existen excepciones; por ejemplo,
0.5 Productos de Limpieza
diclometano usado en el análisis del
trabajo.
CROMO
Preservantes de madera usados en presión de
Como preservante de madera sobre la 0.5
impregnación.
tierra. (Existen excepciones)
Baterías, termómetros, detonadores, instrumentos de
MERCURIO 0.025
medición e instalaciones eléctricas como interruptores.
Exclusivo para uso científico, para el desarrollo y análisis
METILCLOROMÉTILICO
así como para determinar el grado de un aditivo para
(Metilclorhídrico)
aumentar la cohesión del asfalto.
COMPUESTOS DE ESTAÑO
Botes y pinturas anticorrosivas.
Compuestos orgánicos del estaño en 0.5
pinturas anticorrosivas.
Los contenedores a los que se transfieran partes más pequeñas de estos productos
deberán quedar igualmente etiquetados.
Información y entrenamiento
Este programa se aplicará a todos los lugares en los que se concentrará personal de
trabajo o personal que brinda servicios a los trabajadores, tales como comedores,
talleres, frentes de trabajo, etc.
Todos los residuos deben ser separados en su lugar de origen, para facilitar su
tratamiento correspondiente y evitar posibles mezclas que obligue a tratarlos todos
como productos potencialmente peligrosos para la salud o el medio ambiente. Para
conseguir este objetivo es necesario informar a todo el personal sobre la importancia
de la separación de desechos.
Se deberá limitar el vertido de lubricantes, aceites, entre otros en las zonas de alta
vulnerabilidad del acuífero como son el sector norte y el sector sur.
Prevención y Mitigación
Los Supervisores deben asegurar que se lleve a cabo una evaluación de los
impactos ambientales potenciales que ocurran debido a condiciones anormales o de
emergencia durante operaciones de trabajo en la obra.
Procedimientos a seguir:
Daños Potenciales
- Incineración de plásticos y sustancias similares producen gases tóxicos.
- Pueden causar derrame o explosión de químicos
- Espuma contra fuego produce contaminación
- Lesiones personales
- Producción de basura y agua desechada.
Acciones Preventivas
- Planeamiento en caso de emergencia
- Capacitación de equipo de emergencias
- Cumplimiento estricto con regla de “No Fumar”
- Equipo de protección contra fuego en lugar claramente visible y provisto en cada
área de trabajo
- Cajas de emergencia distribuidas
- Camión de agua con bomba conectada debe ser usado contra incendios
- Explosivos guardados en un almacén aparte.
Acciones Reactivas
- Contactar equipo de emergencias
- Contener agua usada contra incendios
- Basura transportada
Daño Potencial
- Contaminación de tierra y nivel freático alto.
Acciones Preventivas
- Todos los químicos deben estar claramente etiquetados y almacenados en base
impermeable
- Transporte debe seguir regulaciones peruanas.
- Material de absorción guardado a la mano.
- MSDS disponible cuando se almacene material.
- Todos deben de estar conscientes de peligros potenciales.
Acciones Reactivas
- Minimizar danos construyendo muros de contención de químicos.
- Colocando absorbentes de derrames.
- Desechar suelo contaminado en vertedero.
Daño Potencial
- Contaminación de tierra y aguas.
Acciones Preventivas
- Capacitar equipo de emergencia
- Se deben sellar todos los tanques de combustible
Acciones Reactivas
- Se debe bombear / recoger combustible derramado en barriles vacíos o al camión
cisterna, dependiendo del volumen
- Minimizar daño a tierra y aguas construyendo muro de contención
- Desechar suelo contaminado en vertedero.
- Informar comunidades rió abajo en caso de contaminación del rió.
- Proveer agua bebible para comunidades afectadas.
Daño Potencial
- Contaminación de ríos y tierra por aguas residuales no tratadas
Acciones Preventivas
- No se debe exceder la capacidad máxima de los sistemas de tratamiento de aguas
- Se deben llevar a cabo inspecciones y mantenimientos regulares
Acciones Reactivas
- Si el agua necesita ser cambiada debe de ser bombeada al camión cisterna y
desechada a un lugar lejos de aguas superficiales
DERRAMES DE ACEITES.-
Normas de Diseño
Normas Sanitarias
Normas Ambientales
El cemento debe ser almacenado y protegido de tal forma que no esté en contacto
directo con el suelo.
Las aguas provenientes del lavado de maquinarias, así como las aguas utilizadas en
el taller para el manipuleo o limpieza de piezas, lavado de la loza, etc, deberán ser
tratadas en un decantador de grasas y sólidos, para luego ser liberadas según las
consideraciones de evacuación.
Responsabilidad:
Cronograma de implantación:
Fase de obras
Actividad 1º 2º 3º 4º 5º 6º 7º 8º 9º 10º
Gestión del agua en zona de obras X X X X X X X X X X
Gestión de productos contaminantes X X X X X X X X X X
Manejo de desechos X X X X X X X X X X
Emergencias Ambientales X X X X X X X X X X
Campamentos, talleres y Almacenes X X X X X X X X X X
Coste:
Otra medida es la obligación por parte del constructor a reparar o cargar con los
gastos que pueda ocasionar por el uso indebido de la maquinaria de obras.
Entre las medidas definidas se encuentran la necesidad por parte del contratista de
atender a lo especificado en el anexo de reposición de servicios del proyecto de
ingeniería que deberá ponerlo al día en el momento de inicio de las obras.
Deberá igualmente ejecutar las obras del paradero con posterioridad a la reubicación
del mercado de flores El Paraíso de forma que el mercado quede inoperativo el
menor tiempo posible.
03.01. CLIMA
San Juan de Lurigancho Rímac (El Agustino, Santa Anita, Ate-Vitarte y Lurigancho)
La Molina y uno al norte: El Chillón (Los Olivos, Comas y Puente Piedra) estos valles
pueden denominarse microcuencas atmosféricas, pues son ambientes receptores de
vientos y acumuladores de contaminación.
03.01.01 Precipitación
Cuadro
Régimen Mensual de Precipitación
GRÁFICO
RÉGIMEN MENSUAL DE LA PRECIPITACIÓN (mm.): 1974-
1996
14.00
12.00
PR 10.00
EC
IPI Mínima
TA 8.00 Media
CI
Ó Máxima
6.00
N
(m
m. 4.00
)
2.00
0.00
ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
MESES
03.01.02 Temperatura
Los meses más cálidos son enero, febrero y marzo, período donde se registra una
temperatura máxima promedio de 28.3ºC, alcanzando máximos de 30.14ºC
(marzo,2001).
El fenómeno El Niño de los años 97-98, generó una ola de calor muy intensa,
llegando los termómetros a registrar temperaturas de hasta 33ºC, entre los meses de
febrero y marzo de 1998-
Cuadro
Régimen Mensual de Temperatura Máxima
Estación Meses
Total
Alexander
Anual
von Ene. Feb. Mar. Abr. May. Jun. Jul. Ago Sep. Oct. Nov. Dic.
(ºC)
Humboldt
Año 1999 27.3 28.8 28.6 26.2 24.3 20.7 16.9 19.4 20.1 22.1 23.0 24.7 23.50
Año 2000 26.6 28.1 28.6 27.0 23.5 19.5 18.1 18.9 19.6 21.7 23.1 25.0 23.31
Año 2001 27.6 29.3 30.1 27.4 22.6 18.9 18.1 18.8 19.7 21.0 22.8 24.9 23.43
Cuadro
Régimen Mensual de Temperatura Mínima
Estación Meses
Total
Alexander
Anual
von Ene. Feb. Mar. Abr. May. Jun. Jul. Ago Sep. Oct. Nov. Dic.
(ºC)
Humboldt
Año 1999 18.3 21.0 19.8 17.8 18.7 13.7 12.9 13.8 13.9 14.7 15.2 16.8 16.38
Año 2000 19.5 19.3 19.6 18.4 15.3 14.1 14.4 14.3 13.8 14.6 14.3 17.3 16.24
Año 2001 19.1 20.6 20.1 18.3 15.5 13.9 13.7 13.4 13.3 14.1 15.1 16.5 16.13
En el cuadro siguiente se aprecia que la humedad relativa promedio anual entre los
años 1999 y 2001 fluctúa entre 84.75% y 86.42%. El período de menor humedad
relativa son los meses de verano (enero, febrero y marzo), donde se registran
promedios mensuales alrededor del 80%. Opuestamente a estos valores,
encontramos que el período de humedad relativa alta tiene un rango mayor (abril a
octubre), siendo julio el mes que presenta registros mayores al 92%. Sin embargo,
también se observa que el año 2000 fue más variable en relación a los dos años
contiguos, ya que el porcentaje de la humedad relativa baja se extendió hasta abril
(72%), siendo el valor más bajo en estos tres últimos años.
Cuadro
Régimen Mensual de Humedad Relativa
Estación Meses
Total
Alexander
Anual
von Ene. Feb. Mar. Abr. May. Jun. Jul. Ago Sep. Oct. Nov. Dic.
(%)
Humboldt
Año 1999 81 79 84 91 92 93 94 88 87 85 82 81 86.42
Año 2000 88 76 73 72 86 88 95 93 91 88 86 83 84.75
Año 2001 83 80 76 83 83 92 93 91 84 88 81 85 84.92
Los vientos dominantes son del Sur, Suroeste y Sureste. La velocidad media del
viento es débil (1 a 4 m/s), disminuye de la costa a la cordillera, presentándose un
estancamiento en el área urbana central por efecto de la topografía. En verano los
vientos son más intensos y los días tienen más del 50% de horas de sol; en invierno
menos de 20%. En las colinas del Este se forma un “rotor” de vientos, que
incrementa la velocidad y modifica el curso local de los mismos. La dirección
dominante de los vientos en La Molina y Lurigancho es del SW por efecto de la
topografía.
Los contravientos de montaña y del norte son débiles e infrecuentes, pero influyen
sensiblemente en la dispersión de contaminantes bajo condiciones de calma
matutina.
Ello lleva a considerar las posibles afecciones al acuífero ya sea por motivos de las
obras o por acciones contaminantes en fase de operación.
La napa freática en este acuífero es variable y oscila en las proximidades del río
Rímac, entre 8 m. y mas de 17 en tiempo de estío mientras que se encuentra muy
Entre los elementos urbanísticos que forman parte de la estética de la ciudad y que
podemos encontrar a lo largo del área de influencia directa se encuentran, de sur a
norte:
Óvalo del Progreso: Se trata de una plaza donde confluye la Avda Bolognesi y parte
la Avda de Panamá hacia el enlace con la vía expresa “Paseo de la República”.
Únicamente destaca la presencia de un escudo representativo del Distrito de
Barranco . Desde aquí hasta el final de la vía expresa no existe la presencia de
elementos conmemorativos, estéticos u ornamentales salvo los mosaicos existentes
a lo largo de los muros que delimitan la vía expresa, algunos de ellos en mal estado
de conservación.
Plaza Grau: Se trata de una plaza de tendencia rectangular cuyos lados menores
adquieren una forma curvada. Dicha plaza conmemora mediante una estatua la
figura del Almirante Grau .
Siguiendo de frente conforme se sale de la vía expresa aparece una muy amplia
avenida, continuación de la avenida de la república, denominada Avda de los héroes
Navales. Se trata de un boulevard amplio con zona de paseo central y zonas
ajardinadas laterales. Dicho paseo recorre el frente del Palacio de Justicia.
Plaza Bolognesi: Se sitúa al final del Paseo Colón y es una plaza de forma circular
de grandes dimensiones en cuyo centro se erige la figura del General Bolgnesi.
Av. Alfonso Ugarte:. En ella se encuentran, entre otros, los edificios históricos del
Hospital Arzobispo Loayza, el Colegio Guadalupe y aquellos que dan hacia la Plaza
Bolognesi. En esta calle se encuentran las plazas dos de Mayo y Plaza Castilla que
se nombran a continuación.
Avda Bolognesi: La avenida Bolognesi tiene una vegetación dispersa formada por
pequeños grupos lineales de árboles de gran porte. El primer grupo se localiza a
mano derecha entre el jirón Araguez y Elena Fray de Pastor. Un segundo grupo de 4
árboles se localiza a mano derecha, entre las avenidas de Las Palmas y Tomas
Valero. A continuación de estos pero a mano derecha se localizan otros cuatro
árboles. A continuación y hasta la Plaza Octavio Espinoza se continúan otros cuatro
grupos el primero de ellos a la izquierda y el resto a la derecha con un total de 11
ejemplares. La propia Plaza dispone de dos grandes ejemplares del género Ficus.
Finalmente, llegando al óvalo del progreso se disponen en la zona central de la calle
14 árboles cuyos troncos, a la altura del cuello de la raíz, se encuentran inmersos en
el asfalto de la calle, lo que posiblemente haya producido la muerte del último de
ellos. Estos ejemplares son mayoritariamente ficus, palmeras o especies del grupo
de las leguminosas.
Avda de los Héroes Navales: Al igual que el paseo Colón es un amplio Boulevard
con vegetación herbácea, parterres de flores ornamentales y escasos arbolillos.
Como vegetación carece de relevancia.
Avda España: No dispone de berma central y no existe vegetación en esta zona. Por
el contrario si existe en las veredas laterales a escasa distancia del borde con la
pista. Esta se dispone en pequeños jardines con árboles de diversos tamaños e
irregularmente presente. Esta disposición se corta en el cruce con Garcilaso de la
Vega. A partir de aquí la avenida se dispone bajo un paso a nivel cuyos taludes, por
encima del muro de contención, sustentan vegetación herbácea. Una vez pasado el
cruce superior aparece vegetación arbórea en la mano izquierda.
Jirón Lampa: es una calle sin berma central donde la única vegetación se dispone en
las aceras. Esta se reduce a árboles de mediano porte a lo largo de la calle en
ambas aceras.
Avda Tupac Amaru: Se trata de una avenida muy ancha que dispone irregularmente
de un espacio central ancho con vegetación herbácea en muy distintos estados de
conservación. La primera parte, hasta la entada de la Universidad de Ingeniería,
mantiene árboles del género Mimosa. A partir de aquí el arbolado se diversifica y
aparecen además especies del género ficus, en general de pequeño porte. Los
separadores laterales con las vías de servicio son irregulares en forma y disposición
aunque no suelen estar vegetados.
Por otro lado existe en el Sector sur el mercado de flores el paraíso, agrupación de 72
puestos de comerciantes que se sitúa en terrenos de la Municipalidad Metropolitana de
Lima existentes en un área central entre La Avenida de Panamá y la salida de la Vía
Expresa.
Toda el área se encuentra cerrada por un muro de ladrillo, pintado de color blanco,
existe seguridad, que la brindan los propios comerciantes. El mercado cuenta con
instalaciones de agua, alcantarillado y luz.
Los puestos de los vendedores algunos son metálicos con mallas y otros de madera.
Todos son desmontables y de fácil traslado.
Sobre dicha área se proyecta un paradero o terminal intermedio por lo que este
mercado deberá ser desplazado a otro lugar.
Se prevé la explotación del sistema con vehículos articulados de alta capacidad (160
personas por autobús)
El corredor en estudio está constituido en una primera fase por un eje longitudinal
que recorre la ciudad desde el norte hasta el sur.
El corredor norte discurre por los distritos de Independencia, San Martín de Porras,
Rimac, Lima y La Victoria, mientras que en el caso del sur, los distritos son
Barranco y Chorrillos. La conexión entre ambos, se realiza por el paseo de la
República o vía Expresa, que a su vez recorre los distritos de La Victoria, San Isidro,
Miraflores y Barranco.
La vía tiene un ancho que varia de los 120 m a los de 37 m de las zonas mas
estrechas enfrente a la universidad, contemplándose únicamente en la mayor parte
de los casos la actuación entre los separadores laterales. La sección proyectada
dispone de una pista exclusiva de transporte público con dos carriles por sentido de
3,00 y 3,50 m de ancho (interior y exterior respectivamente), además de una
mediana o separador central entre calzadas de sentidos contrarios con un ancho de
5,00 m. Dicha mediana alberga los 7 paraderos existentes en el tramo cuya
ubicación se refleja en la tabla descrita a continuación, todos ellos de 110 m de
longitud:
· Izaguirre 1 acceso
· Pacífico 1 acceso
· Los Jazmines 1 acceso
· Av. Tomás Valle 2 accesos
· Bartolomé de las Casas 1 acceso
· Av. Honorio Delgado 1 acceso
· Av. Eduardo Habich 2 accesos
Anexo a este sistema, se construirán los carriles dedicados a los vehículos privados.
La dimensión de los mismos varía entre los 3,00 y los 3,50 metros, así como su
número que oscila entre 2 y 4 carriles. Estas variaciones se van produciendo debido
En la primera parte del tramo, entre la avenida Carlos Izaguirre y la avenida Los
Jazmines, se disponen de 3 carriles de 3,50 metros por la MI, mientras que por la
MD se disponen 2 del mismo ancho, debido a la existencia de una vía de servicio.
Posteriormente, hasta la avenida de Fray Bartolomé de las Casas, se pasa a una
sección única de 4 carriles de 3 metros de ancho a cada lado, sin vías de servicio.
Esto es debido a una reducción sustancial del derecho de vía.
Desde la avenida de Fray Bartolomé de las casas hasta la avenida Honorio Delgado,
se vuelve a producir un cambio en la tipología de la sección, volviendo a disponer
de 3 carriles de 3,50 metros por la MI, mientras que por la MD se disponen 2 del
mismo ancho, debido a la existencia de una nueva vía de servicio.
Por otro lado, en la avenida Honorio Delgado se entra en la parte mas estrecha del
derecho de vía, llegando a quedarse este reducido a 35 metros. Debido a esto, en la
parte que discurre entre Honorio Delgado y la avenida Eduardo Habich la sección se
reduce al mínimo dejando únicamente 3 carriles de 3,00 metros por sentido para el
transporte privado y en el sistema destinado al transporte público, se suprime la
mediana central dejando única y exclusivamente dos carriles de 3,00 y 3,50 metros
(interior y exterior respectivamente) para cada sentido de circulación.
En este tramo continúan los dos carriles de transporte público en cada sentido, con
un paradero doble en el inicio de Caquetá, para atender las necesidades de la zona
de las avenidas Tupac Amaru y Francisco Pizarro.
Se eliminan las dos isletas laterales actuales, siendo sustituidas por el bordillo
separador entre las calzadas de transporte público y tráfico privado. El espacio
ganado de esta manera se emplea en una mediana de 5 m, que se mantiene desde
el inicio del tramo hasta el puente sobre el río Rimac, donde se estrecha a 1,0 m. En
este punto y por la reducción de anchura total utilizable, también se pasa a un carril
de transporte público en cada sentido, y se mantienen los dos carriles de tráfico
privado.
En dirección Norte, los vehículos del sistema deberán bajar por la rampa junto con el
tráfico privado, y realizar los dos cambios de carril para integrarse en los carriles
reservados para su uso exclusivo.
El trazado del sistema continúa por el paso inferior bajo la plaza del 2 de Mayo, con
un carril por sentido hasta la salida del mismo, a la altura de la calle Quilca, donde
pasa a dos carriles por sentido, llegando así hasta la plaza de Nuestros Héroes
Navales. En Alfonso Ugarte se realiza una mediana de 5 m desde la salida del paso
inferior, mientras que en la Av. España no se proyecta mediana.
En este tramo se sitúan paraderos bajo la plaza del 2 de Mayo (doble), a la altura de
la calle Quilca (doble, con 2 accesos), y en la Av. España (triple, 2 accesos) junto a
Alfonso Ugarte. En la parte final (parque de Nuestros Héroes Navales) se sitúa un
paradero en forma de U con dársenas alimentadoras y carril de rebase.
En la Av.. España se dejan las aceras existentes, quedando espacio tan sólo para
un carril de tráfico privado, que se ha dejado en su mayor parte para uso exclusivo
de residentes.
Algo más adelante, el tramo entre la Av.. Inca Gracilazo de la Vega y el Paseo de la
República queda restringido al uso del sistema, con la excepción de un carril para
entrada y salida del hotel Sheraton.
TRAMO EMANCIPACIÓN-LAMPA
Los dos carriles bidireccionales del sistema se llevan por la margen izquierda (en
sentido Plaza de Castilla), y a la derecha se disponen dos carriles de tráfico privado.
En la calle Lampa el diseño consiste en carriles a ambos lados del sistema (uno a
cada lado), restringidos solamente al tráfico de residentes.
Los paraderos se sitúan en los siguientes puntos, siempre con un solo carril para el
sistema:
En todo este tramo, desde el Parque de la Exposición, el sistema está formado por
un carril en cada sentido, situándose ambos en el interior de la sección, donde está
actualmente la mediana. Se han diseñado carriles de 4,2 m, para que bajo los pasos
superiores, en los que existe una pila central, queden carriles de 3,5 m, con barreras
rígidas enrasadas con las pilas.
Se proyecta un paradero doble en las cercanías del Estadio Nacional, con una
nueva pasarela para no realizar un acceso al paradero mediante semáforos, dado el
carácter de vía rápida de esta avenida.
Los paraderos se ubican en las cercanías de los puentes, que sirven como acceso
mediante rampas. Los paraderos de este tramo, que tienen todos una longitud de 95
m por sentido, con 5,5 m de ancho y 1 acceso, se resumen en la siguiente tabla:
· México
· Canadá
· Javier Prado
· Corpac
· Aramburu
· Orue
· Angamós
· Ricardo Palma
· Benavides
· 28 de Julio
· República de Panamá
CORREDOR SUR
Se disponen dos carriles para autobuses por cada sentido de circulación entre la
calle Felipe Parodi, donde empieza el paradero de La Municipalidad, y la Av. Las
Palmas, donde se encuentra el paradero del Estadio Barranco. La distribución de
carriles quedaría de la siguiente forma:
Todos los elementos son módulos de una longitud de 2 metros, lo que permite una
fácil adaptación a cada caso particular. Como tamaños habituales de paradero se
consideran los paraderos simples (aproximadamente 55 metros de longitud) y los
paraderos dobles (110 metros de longitud) con diferencias según los lugares de la
ciudad.
Un caso singular son los paraderos de la vía expresa, donde el desnivel a salvar
obliga a un tratamiento diferenciado, en el que se propone habilitar en los puentes
los sistemas de control de accesos y taquillas.
• Plantaciones arbóreas.
Tanto esta medida como la posterior se ha tenido en cuenta a la hora de localizar los
posibles patios habiéndose definido la mayoría de ellos en áreas industriales.
Se han elegido los patios definidos entre la calle Yunques y Hornos y en la calle
Hornos 298 para la zona Norte.
2. Para los residuos con características de firmes asfálticos se optará por dos
soluciones: Una de ellas será la reutilización de este como capa dentro del propio
paquete de firmes del corredor segregado o bien se trasladará a aquellas zonas de
la ciudad donde pueda ser reutilizada (reciclada) para afirmar calles sin firme. En
caso de optar por la segunda opción el constructor deberá coordinar con las distintas
Municipalidades Distritales la forma de entrega de estos residuos. Dicha medida
viene condicionada dentro de las normas y restricción de los Rellenos Sanitarios en
nuestro Medio, dada la prohibición de verter materiales de este tipo en dichos
lugares a la vez que las técnicas actualmente vigentes permiten el reciclado de este
material.
1. Una vez generado el escombro, éste deberá ser retirado inmediatamente del
frente de obra y transportado a los sitios autorizados para su disposición final.
4. El contratista deberá contar con una (1) brigada de limpieza que cuente con
su respectivo distintivo, dedicada a las labores de orden y limpieza del área general
de la obra, limpieza de las vías aledañas a la obra y mantenimiento de la
señalización y del cerramiento de la obra.
4. Los camiones deberán llevar la carga cubierta con lonas de forma que se
evite la generación de polvo y la caída de material de la caja del camión.
5. Las volquetas deben contar con identificación en las puertas laterales que
acredite el contrato al que pertenecen, empresa contratante, número del contrato,
número telefónico de atención de quejas y reclamos y nombre del contratista.
1. El manejo en los lugares de disposición final para el caso de los residuos con
características de tierra o restos de hormigones demolidos se realizara según los
gestores de los lugares a donde vayan dirigidos estos escombros o residuos.
Según los descrito en el punto 3.6, la medidas respecto al aumento del nivel de
ruidos en fase de obras, puede minimizarse mediante el ajuste de los horarios a los
horarios diurnos y medidas como el mantenimiento periódico de la maquinaria, tanto
de los motores como de las partes móviles que deberán estar engrasadas así como
los retenes de caucho, goma, etc.
Esta medida se establece para los patios finalmente propuestos y deberá realizarse
en coordinación con el Instituto Nacional de Cultura.
La protección de troncos y la poda de estos árboles debe permitir una mayor seguridad
al aproximarse el borde de la calzada a los troncos de estos especimenes.
Debe incluirse el riego de estos pies ante el polvo producido por las obras.
Se considera así mismo que los trabajos básicos de actuación en estas calles son la
recuperación del arbolado existente, recuperación de la tierra vegetal, remodelación de
las superficies a revegetar mediante el aporte de tierra vegetal, la siembra de especies
encespedantes y la plantación de especies recuperadas y plantación de especies
adquiridas en vivero. Entre las superficies a revegetar se encuentran la berma central,
jardines parcialmente afectados y las nuevas veredas propuestas. Respecto a la
plantación de especies recuperadas se considera una mortandad natural
(independiente de los trabajos de extracción) del 10 % aproximadamente. Se incluye
por tanto la necesidad de replantar en aquellos sitios donde haya fallos de las especies
plantadas a asumir por el proyecto hasta un 10% de las especies plantadas, mientras
que los fallos que superen ese 10% serán por cuenta del contratista por entender que
se debe a fallos de manejo. Para el caso de las especies a extraer y volver a plantar se
proponen reubicar el 90 % del total de las extraídas quedando en mantenimiento un
10% que será utilizado para la reposición de las especies fallidas
Se incluye así mismo la necesidad de riego automatizado, ya sea por goteo en el caso
de especies de tipo árbol o por aspersión en el caso del césped.
05.02.02.01 Características
La zona de la Avenida Tupac Amaru se caracteriza por ser una avenida amplia con
berma central donde se define parte del corredor segregado COSAC I.
Esta berma central y lateral tiene actualmente una vegetación sin cuidado alguno hasta
la altura de la Universidad. En ella se pueden encontrar fundamentalmente Acacias
mimosas.
En total se consideran afectados unos 854 Ficus benjaminica y 44 pies de palmeras así
como 47 pies de otras especies, de acacias mayoritariamente.
Dado que la vegetación existente tiene que ser eliminada se propone recuperar aquella
que tenga las mejores condiciones vegetativas para ser trasplantada en las nuevas
bermas generadas.
Las especies que mejor condición tiene de ser recuperadas son los Ficus Benjaminica
que en esta avenida suponen unos 854 ejemplares así como 44 palmeras. Esta
primera especie, con su pequeño porte (menor a 2 m), facilita los trabajos de
extracción, mantenimiento y trasplante. La segunda posee buena capacidad de
trasplante. Si bien existe una probabilidad de no supervivencia debido al riesgo de
manejo de seres vivos.
suelo óptimo para la revegetación es el mejor que se tiene en los alrededores sin
que suponga un costo adicional de adquisición.
El espesor actual previsto para la capa de suelo vegetal oscila entre 0,3 y 0,5 m. y la
superficie afectada son unos 69.000 m2 por lo que el volumen de suelo a recuperar,
para un espesor medio de 0,4 m, es de unos 27.600 m3.
Dado que parte de este suelo será reutilizado en esta avenida, se tendrá en cuenta
su acopio en las proximidades para la reutilización en bermas centrales mientras que
el sobrante deberá repartirse entre aquellas calles que requieran tierra vegetal y no
la posean y aquella que vaya a vertedero para cubrir y restaurar las áreas
clausuradas.
Para las zonas de acopio de este material se podrán utilizar las áreas próximas a las
obras en especial las áreas degradadas.
05.02.02.04.02.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno. Tratándose de una cubierta que pretende únicamente
proteger el suelo se pueden utilizar especies rústicas con bajas necesidades de
agua y mantenimiento entre las que se encuentran: Agrostis tenuis, A. gigantea,
Festuca ovina, F. nigrescens, F. rubra, F. trichophylla, Lolium perenne, Poa pratensis
y P. trivalis.
Densidades y distribución
Se trata del ahoyado que hay que realizar con anterioridad para la introducción del
cepellón (conjunto de raíces y tierra resultante de la extracción) de las plantas en el
terreno. Este deberá ser acorde con la dimensión de estos oscilando entre 90x90x90
cm para las especies de menor tamaño hasta 120x120x120 cm para las especies de
mayor porte.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica y palmeras.
De ellos 14 ficus y 7 palmeras se disponen en la rotonda inicial mientras que 557 ficus
y 207palmeras se dispondrán a lo largo de las bermas centrales de Tupac Amaru.
La primera especie, plantada en dos hileras a 1 m de cada borde de la berma con una
separación de 15 m. entre individuos de la misma fila.
El resto de ficus (6) se dispondrán en la reposición del jardín de la esquina con la calle
albaricoque cada 5 m.
En el primer anillo se dispone el riego por aspersión con un total de 118 aspersores
con caudales de 45 l/h.
Teniendo en cuenta una temperatura media de 15 grados centígrados y una humedad
relativa entre el 75 y 90% en la ciudad de Lima, las necesidades de riego para el
césped serían de unos 2,5 litros de agua/m2.
En el segundo anillo se dispondrán las líneas de goteros para el arbolado (14 ficus y 10
palmeras) que serán de 16 mm cada 15 m. Cada Ficus contará con cuatro goteros de
4 l/h y cada palmera con 5 goteros de 4l/h.
Dado que parte del agua del riego del césped será también utilizada por los árboles se
considera que la necesidad del agua efectiva se reduce a 13,5 l/árbol o un total
máximo de 324 l/día.
Si se colocan 4 goteros en cada ficus de 4l/h y 5 cada palmera del mismo caudal
supone 424 l/h por lo que para regar 324 l serán necesarios 0,76 h o lo que es lo
mismo 46 minutos la mitad de tiempo que en el caso del césped por lo que se deben
disponer de sistemas de corte independientes. En caso de un riego simultáneo de
césped y árboles el caudal instantáneo necesario sería de 1,585 l/seg
Para el caso de los árboles se dispone de una línea central que dará servicio a estos
con unas necesidades de agua mayores, unos 15 l/día. En el caso de la berma de
mayor longitud (180 m) se requiere regar 12 Ficus y 9 palmeras lo que supone 315
litros/día.
Dado que parte del agua del riego del césped será también utilizada por los árboles se
considera que la necesidad del agua efectiva se reduce a 13,5 l/árbol o un total
máximo por berma de 283,5 l/día.
Si se colocan 4 goteros en cada ficus y 5 en cada palmera de 4l/h supone 372 l/h por lo
que para regar los 283,5 l mencionados serán necesarios 0,90 h o lo que es lo mismo
54 minutos, tiempo algo mayor que el empleado para el césped. En caso de un riego
Deberá igualmente disponer de un “by pass” que permita el riego manual en caso de
fallo del temporizador permitiendo el funcionamiento del reductor de presión y filtro en
su caso.
05.02.02.05.01 Revegetación
Se trata del ahoyado que hay que realizar con anterioridad para la introducción del
cepellón (conjunto de raíces y tierra resultante de la extracción) de las plantas en el
terreno. Este deberá ser acorde con la dimensión de estos oscilando entre 90x90x90
cm para las especies de menor tamaño hasta 120x120x120 cm para las especies de
mayor porte.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica.
Densidades y distribución
Se propone una plantación lineal en el borde del jardín con la vía a una distancia de
plantación de 5 m lo que supone un total de 6 individuos.
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
En esta calle se han estimado 1.820 m de aceras (incluyendo el paradero norte) con
posibilidad de revegetación proponiéndose un árbol cada 30 m lo que supone 61
árboles de nueva adquisición a plantar en las veredas.
05.02.03.01 Características
Para ello se estima que es necesario un volumen de suelo recuperado de 1.470 m3.
05.02.03.03 Revegetación
05.02.03.03.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno. Tratándose de una cubierta que pretende únicamente
proteger el suelo se pueden utilizar especies rústicas entre las que se encuentran:
Agrostis tenuis, A. gigantea, Festuca ovina, F. nigrescens, F. rubra, F. trichophylla,
Lolium perenne, Poa pratensis y P. trivalis.
Densidades y distribución
En el caso de las especies herbáceas, estas deberán formar una superficie tupida,
cubriendo todo el área, por lo que se adopta una densidad inicial de 20.000 a 30.000
semillas por metro cuadrado o entre 20 y 50 gr/m2.
Se trata del ahoyado que hay que realizar con anterioridad para la introducción del
cepellón (conjunto de raíces y tierra resultante de la extracción) de las plantas en el
terreno. Este deberá ser acorde con la dimensión de estos oscilando entre 90x90x90
cm para las especies menores y 120x120x120 cm para las mayores. Dichos ahoyados
podrán ejecutarse con medios mecánicos en el caso de los hoyos grandes.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica.
Densidades y distribución
Se ha incluido un sistema de riego automatizado (por goteo y aspersión) para cubrir las
necesidades de agua del césped y arbolado en este área de forma que permita el
La línea de riego se diseña cerrada para evitar las pérdidas de carga, en el perímetro
de las zonas verdes donde se insertan los aspersores. Dentro de los muchos tipos de
aspersores que existentes en el mercado se propone aquellos emergentes, que
puedan trabajar con un rango amplio de posibilidades con el fin de ajustarse a las
necesidades específicas de cada situación concreta de zonas a ajardinar. Deberán
trabajar a presiones bajas (entre 1 y 3 bares), con filtros incorporados, con rango de
caudales entre 45 y 200 litros/hora así como posibilidad de instalación de gran variedad
de boquillas para adaptar el riego a diferentes sectores y radios. Aquellos construidos
en plástico ABS (acronitrilo-butadieno-estireno) suponen una alta resistencia al impacto
con una alta durabilidad.
Por otra parte se dispone de una línea central que dará servicio a los árboles
trasplantados por tener unas necesidades de agua mayores, unos 15 l/día. En el caso
de la berma de mayor longitud se requiere regar 20 Ficus lo que supone 300 litros/día
Dado que parte del agua del riego del césped será también utilizada por los árboles se
considera que la necesidad del agua efectiva se reduce a 13,5 l/árbol o un total
máximo por berma de 270 l/día.
Si se colocan 4 goteros en cada árbol de 4l/h supone 16 l/h por lo que para regar 13,5
serán necesarios 50 minutos tiempo similar al empleado para el césped. En caso de un
riego simultáneo de césped y árboles el caudal instantáneo necesario sería de 0,98
l/seg
Para el caso de las líneas de aspersores se propone una tubería de PEAD (Polietileno
de alta densidad) perimetral de 40 mm de diámetro donde irán enroscados los
aspersores con riego sectorizado de 180º por norma general.
Para el caso del goteo se propone el uso de una línea de 40 mm del mismo material ,
con inicio y final en el anillo de aspersión. Sobre esta línea conectarán a los ramales
de riego con tubo de PEAD de 16 mm cada 20 m.
Tanto el anillo como la línea de goteo de cada berma supondrán un solo enganche a la
red aunque podrán funcionar independientemente.
Deberá igualmente disponer de un “by pass” que permita el riego manual en caso de
fallo del temporizador permitiendo el funcionamiento del reductor de presión y filtro en
su caso.
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
05.02.04.01 Características
05.02.04.03 Revegetación
05.02.04.03.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno. Tratándose de una cubierta que pretende únicamente
proteger el suelo se pueden utilizar especies rústicas entre las que se encuentran:
Agrostis tenuis, A. gigantea, Festuca ovina, F. nigrescens, F. rubra, F. trichophylla,
Lolium perenne, Poa pratensis y P. trivalis.
Densidades y distribución
Se trata del ahoyado que hay que realizar con anterioridad para la introducción del
cepellón (conjunto de raíces y tierra resultante de la extracción) de las plantas en el
terreno. Este deberá ser acorde con la dimensión de estos oscilando entre 20x20x20
cm para las especies arbustivas y 120x120x120 cm para las arbóreas.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica.
Densidades y distribución
Se ha incluido un sistema de riego automatizado (por goteo y aspersión) para cubrir las
necesidades de agua del césped y arbolado en este área de forma que permita el
mantenimiento a bajo costo en épocas críticas de forma automática facilitando de esta
forma la conservación de la vegetación implantada. Dicho riego es posible dada la
existencia de redes de abastecimiento a lo largo de esta calle.
La línea de riego se diseña cerrada para evitar las pérdidas de carga, en el perímetro
de las zonas verdes donde se insertan los aspersores. Dentro de los muchos tipos de
aspersores que existentes en el mercado se propone aquellos emergentes, que
puedan trabajar con un rango amplio de posibilidades con el fin de ajustarse a las
necesidades específicas de cada situación concreta de zonas a ajardinar. Deberán
trabajar a presiones bajas (entre 1 y 3 bares), con filtros incorporados, con rango de
caudales entre 45 y 200 litros/hora así como posibilidad de instalación de gran variedad
de boquillas para adaptar el riego a diferentes sectores y radios. Aquellos construidos
en plástico ABS (acronitrilo-butadieno-estireno) suponen una alta resistencia al impacto
con una alta durabilidad.
Por otra parte se dispone de una línea central que dará servicio a los árboles
trasplantados por tener unas necesidades de agua mayores, unos 15 l/día. En el caso
de la berma de mayor longitud se requiere regar 18 Ficus lo que supone 270 litros/día
Dado que parte del agua del riego del césped será también utilizada por los árboles se
considera que la necesidad del agua efectiva se reduce a 13,5 l/árbol o un total
máximo por berma de 243 l/día.
Si se colocan 4 goteros en cada árbol de 4l/h supone 16 l/h por lo que para regar con
13,5 l serán necesarios 50 minutos tiempo similar al empleado para el césped. En caso
de un riego simultáneo de césped y árboles el caudal instantáneo necesario sería de
0,896 l/seg
Para el caso de las líneas de aspersores se propone una tubería de PEAD (Polietileno
de alta densidad) perimetral de 40 mm de diámetro donde irán enroscados los
aspersores con riego sectorizado de 180º por norma general.
Para el caso del goteo se propone el uso de una línea de 40 mm del mismo material ,
con inicio y final en el anillo de aspersión. Sobre esta línea conectarán a los ramales
de riego con tubo de PEAD de 16 mm cada 20 m.
Tanto el anillo como la línea de goteo de cada berma supondrán un solo enganche a la
red aunque podrán funcionar independientemente.
Deberá igualmente disponer de un “by pass” que permita el riego manual en caso de
fallo del temporizador permitiendo el funcionamiento del reductor de presión y filtro en
su caso.
05.02.05.01 Características
En el caso del Paseo de los Héroes Navales no se afecta a la vegetación del Paseo
aunque su proximidad hace conveniente asegurar su protección mediante
protectores y riegos como se define en Otras Medidas.
05.02.05.03 Revegetación
05.02.05.03.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno. Tratándose de una cubierta que pretende únicamente
proteger el suelo se pueden utilizar especies rústicas entre las que se encuentran:
Agrostis tenuis, A. gigantea, Festuca ovina, F. nigrescens, F. rubra, F. trichophylla,
Lolium perenne, Poa pratensis y P. trivalis.
Densidades y distribución
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica.
Espaciamiento y localización
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
En esta zona se han estimado 690 m de aceras en Avda España, 630 m en aceras del
Pº de los Héroes Navales y 1920 m en Emancipación, con posibilidad de revegetación
proponiéndose un árbol cada 30 m lo que supone 23, 21 y 64 árboles respectivamente
de nueva adquisición a plantar en las veredas.
05.02.06.01 Características
El diseño del corredor segregado afecta en la zona de los paraderos a las bermas
laterales por lo que quedan afectadas algunas de las palmeras existentes en un total
de 309 individuos.
Dado que la vegetación existente tiene que ser eliminada se propone recuperar aquella
que tenga las mejores condiciones vegetativas para ser trasplantada en las nuevas
bermas generadas.
05.02.06.04 Revegetación
05.02.06.04.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno como Agrostis stolonifera, Festuca rubra, Festuca tricophylla
o Festuca nigrescens.
Densidades y distribución
En el caso de las especies herbáceas, estas deberán formar una superficie tupida,
cubriendo todo el área, por lo que se adopta una densidad inicial de 20.000 a 30.000
semillas por metro cuadrado o entre 15 y 50 gr/m2.
Especies a utilizar
Espaciamiento y localización
Se ha incluido el sistema de riego por goteo para el arbolado en este área ya que
actualmente existe este sistema .
05.02.07.01 Características
Respecto al óvalo de Progreso este quedará dividido en dos e incluye cuatro pequeñas
isletas.
El espesor previsto para la capa de suelo vegetal oscila entre 0,3 y 0,5 m. la
superficie afectada son unos 4.919 m2 por lo que el volumen de este suelo supone
unos 1.968 m3 de suelo.
Para las zonas de acopio de este material se podrán utilizar las áreas próximas a las
obras en especial las áreas del mercado de flores.
05.02.07.04 Revegetación
05.02.07.04.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno como Agrostis stolonifera, Festuca rubra, Festuca tricophylla
o Festuca nigrescens.
Densidades y distribución
En el caso de las especies herbáceas, estas deberán formar una superficie tupida,
cubriendo todo el área, por lo que se adopta una densidad inicial de 20.000 a 30.000
semillas por metro cuadrado o entre 15 y 50 gr/m2.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica y palmeras.
Espaciamiento y localización
Se ha incluido un sistema de riego automatizado (por goteo y aspersión) para cubrir las
necesidades de agua del césped y arbolado en este área de forma que permita el
mantenimiento a bajo costo en épocas críticas de forma automática facilitando de esta
forma la conservación de la vegetación implantada. Dicho riego es posible dada la
existencia de redes de abastecimiento a lo largo de esta calle.
La línea de riego se diseña cerrada para evitar las pérdidas de carga, en el perímetro
de las zonas verdes donde se insertan los aspersores. Dentro de los muchos tipos de
aspersores que existentes en el mercado se propone aquellos emergentes, que
puedan trabajar con un rango amplio de posibilidades con el fin de ajustarse a las
necesidades específicas de cada situación concreta de zonas a ajardinar. Deberán
trabajar a presiones bajas (entre 1 y 3 bares), con filtros incorporados, con rango de
caudales entre 45 y 200 litros/hora así como posibilidad de instalación de gran variedad
de boquillas para adaptar el riego a diferentes sectores y radios. Aquellos construidos
en plástico ABS (acronitrilo-butadieno-estireno) suponen una alta resistencia al impacto
con una alta durabilidad.
Considerando una superficie a regar de 1320 m2 sería necesario 3.300 litros de agua
diarios. Los aspersores necesarios, a razón de 28 m2 en sectores de 360º, serían 47.
Considerando el menor caudal de los aspersores en unos 100 l/h sería necesario 1,3
l/seg. Con un tiempo de riego de 0,70 h o lo que es igual, 42 minutos diarios.
Por otra parte se dispone de una línea central que dará servicio a los árboles
trasplantados por tener unas necesidades de agua mayores, unos 15 l/día. En el caso
de la berma de mayor longitud se requiere regar 32 Ficus lo que supone 480 litros/día.
Dado que parte del agua del riego del césped será también utilizada por los árboles se
considera que la necesidad del agua efectiva se reduce a 13,5 l/árbol o un total
máximo por berma de 432 l/día.
Si se colocan 4 goteros en cada árbol de 4l/h supone 16 l/h por lo que para regar con
13,5 l serán necesarios 51 minutos tiempo similar al empleado para el césped. En caso
de un riego simultáneo de césped y árboles el caudal instantáneo necesario sería de
1,44 l/seg.
Para el caso de las líneas de aspersores se propone una tubería de PEAD (Polietileno
de alta densidad) perimetral de 40 mm de diámetro donde irán enroscados los
Para el caso del goteo se propone el uso de una línea de 40 mm del mismo material ,
con inicio y final en el anillo de aspersión. Sobre esta línea conectarán a los ramales
de riego con tubo de PEAD de 16 mm cada 20 m.
Tanto el anillo como la línea de goteo de cada berma supondrán un solo enganche a la
red aunque podrán funcionar independientemente.
Deberá igualmente disponer de un “by pass” que permita el riego manual en caso de
fallo del temporizador permitiendo el funcionamiento del reductor de presión y filtro en
su caso.
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
Este escudo se propone localizarlo en una de las isletas centrales en que se divide
el área verde central.
05.02.08.01 Características
En esta calle, el corredor central se diseña sin berma central por lo que no es posible
incluir la revegetación salvo en los extremos del paradero en el cruce con C/ Gio Batta
Isola o la isleta con la calle las Palmas y de la Fuente.
La superficie a remodelar, de unos 640 m2, supone un aporte de tierra vegetal de unos
256 m3.
05.02.08.03 Revegetación
05.02.08.03.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno como Agrostis stolonifera, Festuca rubra, Festuca tricophylla
o Festuca nigrescens.
Densidades y distribución
En el caso de las especies herbáceas, estas deberán formar una superficie tupida,
cubriendo todo el área, por lo que se adopta una densidad inicial de 20.000 a 30.000
semillas por metro cuadrado o entre 15 y 50 gr/m2.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica.
Espaciamiento y localización
No se incluye riego de arbolado ya que en esta zona la presencia del nivel freático es
alto y permite la supervivencia de las especies arbórea plantadas.
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
05.02.09.01 Características
Dado que la vegetación existente tiene que ser eliminada se propone recuperar aquella
que tenga las mejores condiciones vegetativas para ser trasplantada en las nuevas
bermas generadas.
Las especies que mejor condición tiene de ser recuperadas son las palmeras que, en
esta avenida, suponen unos 17 ejemplares. Si bien existe una probabilidad de no
supervivencia debido al riesgo de manejo de seres vivos.
El espesor previsto para la capa de suelo vegetal oscila entre 0,3 y 0,5 m. la
superficie afectada son unos 1.770 m2 por lo que el volumen de este suelo supone
unos 708 m3 de suelo.
Para las zonas de acopio de este material se podrán utilizar las áreas próximas a las
obras en especial las áreas degradadas.
La afección supone una superficie de 1.770 m con una longitud de 590 m colindantes
con la vía.
05.02.09.04.01 Revegetación
Se trata del ahoyado que hay que realizar con anterioridad para la introducción del
cepellón (conjunto de raíces y tierra resultante de la extracción) de las plantas en el
terreno. Este deberá ser acorde con la dimensión de estos oscilando entre 90x90x90
cm para las especies de menor tamaño hasta 120x120x120 cm para las especies de
mayor porte.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica.
Densidades y distribución
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
05.02.010.01 Características
Por otro lado, y dado que el Corredor se diseña sin berma no es posible su
revegetación y solo es posible actuar sobre los extremos de los paraderos y el nuevo
acceso al hipermercado Metro, con una superficie total de 660 m2.
Dado que la vegetación existente tiene que ser eliminada se propone recuperar aquella
que tenga las mejores condiciones vegetativas para ser trasplantada en las nuevas
bermas generadas.
Las especies que mejor condición tiene de ser recuperadas son 46 ficus benjaminica y
5 palmeras. Si bien existe una probabilidad de no supervivencia debido al riesgo de
manejo de seres vivos.
El espesor previsto para la capa de suelo vegetal oscila entre 0,3 y 0,5 m. la
superficie afectada son unos 7.940 m2 por lo que el volumen de este suelo supone
unos 3.176 m3 de suelo.
Para las zonas de acopio de este material se podrán utilizar las áreas próximas a las
obras en especial las áreas degradadas.
05.02.010.04.01 Revegetación
Se trata del ahoyado que hay que realizar con anterioridad para la introducción del
cepellón (conjunto de raíces y tierra resultante de la extracción) de las plantas en el
terreno. Este deberá ser acorde con la dimensión de estos oscilando entre 90x90x90
cm para las especies de menor tamaño hasta 120x120x120 cm para las especies de
mayor porte.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica y Palmeras extraídas.
Densidades y distribución
Para una longitud de 540 m de jardines colindantes con la vía se plantarán 54 ficus y
27 palmeras con distancias entre estos de 10 y 20 m respectivamente.
Se trata de los extremos de los paraderos, las isletas del acceso al Hipermercado
Metro y la isleta de acceso a Fernando Terán.
05.02.010.05.02 Revegetación
05.02.010.05.02.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno como Agrostis stolonifera, Festuca rubra, Festuca tricophylla
o Festuca nigrescens.
Densidades y distribución
En el caso de las especies herbáceas, estas deberán formar una superficie tupida,
cubriendo todo el área, por lo que se adopta una densidad inicial de 20.000 a 30.000
semillas por metro cuadrado o entre 15 y 50 gr/m2.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica y palmeras.
Espaciamiento y localización
Para estas especies se propone una disposición en el eje longitudinal de los extremos
de los paraderos y la zona a revegetar a una distancia entre individuos de 10 ml para
los Ficus y 20 para las Palmeras.
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
05.02.011.01 Características
Se trata de la zona donde se instala el terminal sur, con una superficie afectada de
zona verde de 3.365 m2 de los que 1.020 m2 corresponden al óvalo de la curva y
2.345 m2 a la Antigua Panamericana Sur.
También quedará afectado el reloj situado en la zona verde del óvalo de la curva.
La superficie a revegetar con el diseño del corredor en este sector es de unos 2.940
m2, 1.120 m2 del óvalo y 1820 m2 de la antigua Panamericana Sur.
Dado que la vegetación existente tiene que ser eliminada se propone recuperar
aquella que tenga las mejores condiciones vegetativas para ser trasplantada en las
nuevas bermas generadas.
El espesor previsto para la capa de suelo vegetal oscila entre 0,3 y 0,5 m. la
superficie afectada son unos 3.365 m2 por lo que el volumen de este suelo supone
unos 1.346 m3 de suelo vegetal.
Para las zonas de acopio de este material se podrán utilizar las áreas próximas a las
obras en especial las áreas degradadas o el interior de la zona de paradero antes de
su adecuación como tal.
05.02.011.05 Revegetación
05.02.011.05.01 Siembras
Especies a utilizar
Las especies a utilizar deberán ser herbáceas y acordes con el clima y el suelo
utilizado para el relleno como Agrostis stolonifera, Festuca rubra, Festuca tricophylla
o Festuca nigrescens.
Densidades y distribución
En el caso de las especies herbáceas, estas deberán formar una superficie tupida,
cubriendo todo el área, por lo que se adopta una densidad inicial de 20.000 a 30.000
semillas por metro cuadrado o entre 15 y 50 gr/m2.
Especies a utilizar
Se utilizarán especies recuperadas en la fase inicial de las obras definidas como Ficus
Benjaminica y Palmeras.
Espaciamiento y localización
Se ha incluido un sistema de riego automatizado (por goteo y aspersión) para cubrir las
necesidades de agua del césped y arbolado en este área de forma que permita el
mantenimiento a bajo costo en épocas críticas de forma automática facilitando de esta
forma la conservación de la vegetación implantada. Dicho riego es posible dada la
existencia de redes de abastecimiento a lo largo de esta calle.
La línea de riego se diseña cerrada para evitar las pérdidas de carga, en el perímetro
de las zonas verdes donde se insertan los aspersores. Dentro de los muchos tipos de
aspersores que existentes en el mercado se propone aquellos emergentes, que
puedan trabajar con un rango amplio de posibilidades con el fin de ajustarse a las
necesidades específicas de cada situación concreta de zonas a ajardinar. Deberán
trabajar a presiones bajas (entre 1 y 3 bares), con filtros incorporados, con rango de
caudales entre 45 y 200 litros/hora así como posibilidad de instalación de gran variedad
de boquillas para adaptar el riego a diferentes sectores y radios. Aquellos construidos
en plástico ABS (acronitrilo-butadieno-estireno) suponen una alta resistencia al impacto
con una alta durabilidad.
Considerando una superficie a regar de 2.940 m2 sería necesario 7.350 litros de agua
diarios. Los aspersores necesarios, a razón de 28 m2 en sectores de 360º, serían 105.
Considerando el menor caudal de los aspersores en unos 100 l/h sería necesario 2,9
l/seg. Con un tiempo de riego de 0,70 h o lo que es igual, 42 minutos diarios.
Por otra parte se dispondrá de una línea que de servicio a los árboles trasplantados por
tener unas necesidades de agua mayores, unos 15 l/día por ficus y 20 por parmera. En
el caso de esta zona se requiere regar 15 Ficus y 10 palmeras lo que supone 425
litros/día.
Dado que parte del agua del riego del césped será también utilizada por los árboles se
considera que la necesidad del agua efectiva se reduce a 13,5 l/árbol para el ficus y
17,5 para las palmeras, o un total máximo por berma de 377 l/día.
Si se colocan 5 goteros en cada ficus de 4l/h y 6 en cada palmera de igual caudal para
regar con 425 l serán necesarios 0.79 h o lo que es lo mismo 47 minutos; tiempo
similar al empleado para el césped. En caso de un riego simultáneo de césped y
árboles el caudal instantáneo necesario sería de 3,0 l/seg.
Para el caso de las líneas de aspersores se propone una tubería de PEAD (Polietileno
de alta densidad) perimetral de 40 mm de diámetro donde irán enroscados los
aspersores con riego completo de 360º en el interior de las superficies y sectorizado a
180º en los bordes.
Para el caso del goteo se propone el uso de una línea de 40 mm del mismo material ,
con inicio y final en el anillo de aspersión. Sobre esta línea conectarán a los ramales
de riego con tubo de PEAD de 16 mm cada 20 m.
Tanto el anillo como la línea de goteo de cada berma supondrán un solo enganche a la
red aunque podrán funcionar independientemente.
Deberá igualmente disponer de un “by pass” que permita el riego manual en caso de
fallo del temporizador permitiendo el funcionamiento del reductor de presión y filtro en
su caso.
En este caso solo se dispone de berma central con longitudes máximas de 170 m. al
inicio del terminal Sur.
Se propone las siguientes especies para plantar en las veredas de nueva construcción
o aquellas mejoradas, todas ellas nativas del Perú, poco exigentes en las condiciones
del suelo, con bajas necesidades de agua, de crecimiento rápido y en general especies
ampliamente aceptadas para parques y jardines:
ÍNDICE
APÉNDICES
01. INTRODUCCIÓN
Las partidas necesarias para la ejecución de cada tramo son idénticas, salvo alguna
particularidad, por lo tanto se ha desarrollado este anexo para un tramo general
pudiéndose emplear en todos los afectados por el estudio.
El presente anexo se desarrollará por las partidas más importantes de los estudios,
delimitándolas por tiempo y condicionamientos de ejecución.
La ejecución de cada tramo se puede resumir en once (11) partidas, dentro de las
cuales se han englobado varios procesos constructivos.
La ejecución total de esta partida está prevista en dieciocho (18) meses, realizando las
siguientes consideraciones:
Para ejecutar los rellenos es necesario que las excavaciones estén realizadas
previamente. Es posible una subdivisión de cada tramo lo que permitirá un solape de
dos (2) meses con las excavaciones. Esta previsto el desarrollo de estos trabajos entre
el mes 11 y 18 desde su comienzo.
02.02. DRENAJE.
El drenaje es una de las partidas que más se debe cuidar en los estudios donde la
ejecución de firme es la partida principal, ya que es conocido por todos que el agua es
el principal enemigo de las carreteras.
02.03. ESTRUCTURAS.
La duración estimada para ésta partida es de dieciocho (18) meses, dando comienzo a
los tres meses del comienzo de las obras y finalizando a los veintiuno del mismo
origen.
Esta partida se debe comenzar a ejecutar una vez ejecutada la explanada (rellenos),
drenaje y estructuras condicionantes. La duración estimada será de diez meses para
cada tramo, iniciándose a los trece meses del comienzo de las obras y finalizando a los
veintidós.
Una vez ejecutados los rellenos, a lo cual se llegaría según las previsiones al año de
ejecución de las obras, de podrá comenzar a extender y compactar la base de
material granular. La duración estimada para la ejecución de la base es de seis (6)
meses, concentrada entre trece (13) y dieciocho (18) meses del comienzo de obras.
La duración estimada para esta partida es de tres (3) meses, entre los dieciocho (19) y
veintiuno (21) meses del origen.
Una vez ejecutada la carpeta de base se puede realizar el riego de imprimación que
permite la extensión del material bituminoso sobre ella. Esta previsto que ésta partida
se ejecute durante dos (2) meses, a los veinte (20) y veintiún (21) meses del comienzo
de las obras.
El riego de liga asfáltica se ejecuta sobre la carpeta base de mezcla bituminosa sobre
la que se extenderá la intermedia. La ejecución del riego de liga asfáltica tendrá una
duración de tres (3) mes (22 a 22 del comienzo).
Sobre la liga asfáltica se extiende la carpeta intermedia constituida por seis (6) cm de
mezcla bituminosa G-20. El proceso descrito anteriormente se repite con la carpeta de
rodadura constituida por una mezcla bituminosa S-12.
En el caso de la partida tratada en este punto podría parecer que existen incoherencias
de ejecución en el plan de obra, no siendo ciertas ya que dentro de un mismo tramo la
ejecución se realizará por subtramos, pudiendo estar uno de ellos ejecutando la
explanada y otro la mezcla bituminosa. Este mismo caso ocurre con varias de las
partidas.
Dentro del plan de obra se ha subdividido en dos partes, cada una de ellas de dos (2)
meses de duración. En la primera se ejecutarían las canalizaciones necesarias, con
una duración prevista de dos meses (11 y 12 desde el origen).
Esta es una de las partidas que es necesario ejecutar al final de las obras, por lo que
en el plan de obra se ha previsto hacer durante los tres últimos meses (22, 23 y 24 del
origen).
Esta partida se desarrollará durante los seis (6) primeros meses de ejecución, lo que
permite un desarrollo continuo del resto de obra. Los servicios a reponer serán los
siguientes:
Abastecimiento.
Saneamiento.
Telefónica.
Media Tensión.
Alta Tensión.
Al igual que el caso de las medidas correctoras de impacto ambiental es necesario que
su alcance sea de veinticuatro (24) meses (totalidad de la obra), permitiendo minimizar
o impedir accidentes durante los trabajos realizados.
ANEXO 16.
OBRAS COMPLEMENTARIAS
ÍNDICE
0.1. INTRODUCCIÓN
El aire del interior del paso inferior pasa a través de rejillas alojadas en los muros,
situadas de forma intermitente. El aire es conducido a través de conducciones
verticales, y por pequeños pasos (36 por calzada) de 0,50x0,50 m. a los conductos
principales. Se trata de conductos de sección rectangular alojados en el exterior del
paso inferior.
Los conductos principales llegan a unas cámaras de mayor dimensión que pueden
alojar los equipos de ventilación, y expulsar el aire viciado verticalmente a la parte
superior de la plaza. Estas cámaras se sitúan en la zona central del paso inferior,
dos a cada lado de los paramentos exteriores del túnel (4 en total).
Todas las conducciones son de hormigón armado, y las cuatro principales, situadas
de forma paralela al eje del paso inferior tienen dimensiones variables, aumentando
de sección conforme se acercan a las cámaras mencionadas. Se trata de tres
tramos de dimensiones: 0,75x0,75 m, 1,0 x 1,0 m, y 1,10x1,10 m.
Dimensiones del conducto vertical de evacuación de aire viciado: 0,70 de ancho por
5 m de alto.
Dimensiones interiores de las cámaras que alojan los ventiladores de extracción:
3,8x5,0 m en planta, y 3,40 m de altura.
El muro de separación entre calzadas hace que no haya comunicación de aire entre
dichas calzadas, por lo que a efectos de ventilación se deben considerar como 2
túneles unidireccionales.
España 250 m
Alemania 350 m
Por todo ello, se propone la ejecución de un sistema de ventilación que asegure las
condiciones de servicio de los paraderos, aprovechando la obra civil existente en el
paso inferior. Los criterios de diseño del sistema no deben ser los de incendio, como
sucedería en un túnel convencional, sino los del mantenimiento de la atmósfera con
un nivel aceptable de comodidad para los usuarios en un entorno de alta intensidad
de tráfico.
- Los usuarios deben bajar al paso inferior por los extremos, y llegar al
paradero más próximo. (No hay comunicación entre los paraderos de
ambos sentidos). Por ello se estima que el tiempo máximo de estancia
será de 10 a 15 minutos en el peor de los casos.
- Se deberán realizar 5 renovaciones por hora del aire del interior del túnel,
por lo que el caudal de diseño de la ventilación será el máximo entre esta
condición y la que resulte de los niveles de CO.
- Se considera que dada la pequeña longitud del túnel, y que son tubos
unidireccionales el 85% de las emisiones se elimina por el efecto pistón de
los vehículos.
- Se considera que cada uno de los cuatro ventiladores actúa sobre la mitad
de la longitud de túnel.
- Emisiones de CO:
Altitud: (1+0,01 * H)
Rampa: (1+ i / 12)
Velocidad: (0,76 + 0,04 * V)
H = k * V2 /2g
siendo H = pérdidas, k = Coefte. de pérdidas, V = velocidad, g =
aceleración de la gravedad.
dh = dx * λ * ρ * ( V2 /2g ) / Dh
siendo λ = coefte. rozamiento (obtenido con la ley de Darcy), y Dh el
diámetro equivalente de la conducción.
0.5. CÁLCULOS
Datos Previos
Tráfico: (en la hora punta)
IMD Privados 5006 veh CO umbral admisible 100 ppm Densidad aire
Pesados 206 veh Longitud túnel 170 m 1,2321
Sistema 260 veh Altitud 130 m
Total 130,17
Sistema de ventilación
Los datos de estos detectores en cada calzada de túnel serán transmitidos por fibra
óptica al sistema de gestión.
ÍNDICE
01.01. INTRODUCCIÓN
01.02. ALTERNATIVAS
18.3 m 18.3 m
44 m
15 m 15 m
36 m
15 m 18.3 m
40 m
15 m 18.3 m
18.3 m 18.3 m
Por ello, cualquier alternativa en la que un autobús de 15 m tenga que rebasar a otro
situado delante, presentará mayores inconvenientes. Situación que se corresponde
con la alternativa 2.
01.04. SELECCIÓN
02.01. INTRODUCCIÓN
02.02. ALTERNATIVAS
1 4
2 3
2 1
B) PARADERO SENTIDO A
Anchura total del sistema: 16,5 m
2 1
3
SENTIDO B SENTIDO A
Zona de aparcamiento
Zona de aparcamiento
Anchura del sistema por sentido: 7 m en vía + 3,5 m en acera
1 2
CARACTERIZACIÓN
- Permite disgregar perfectamente el carril bus del resto del tráfico disponiendo,
simplemente, un pequeño bordillo rebasable. Esto también se consigue con material
móvil con puertas a la izquierda.
- En las intersecciones con glorietas se dificulta el acceso de otros autobuses
externos al sistema, sin embargo se precisa disponer suficiente espacio a la entrada
y salida de las mismas para que los autobuses puedan invertir los sentidos y
circulen, en el interior de las glorietas, como el resto de vehículos.
VENTAJAS E INCONVENIENTES
Por otra parte, la propia disposición del paradero central hace preciso que todos los
usuarios del sistema deban cruzar todos los carriles del vehículo privado y transporte
público para acceder a él, lo que requerirá estudiar para cada caso concreto el
acceso peatonal a los mismo inclusive barajando accesos a distinto nivel.
CARACTERIZACIÓN
Esta alternativa consiste en desdoblar el paradero central para cada uno de los
sentidos de circulación, lo que permite reducir a 16,5 m la anchura total del sistema
en los paraderos.
Esta alternativa presenta dos variantes, una con los autobuses circulando en sentido
contrario o disponiendo de puertas a la izquierda del conductor con las ventajas e
inconvenientes que ello implica, y otra con los autobuses circulando en el mismo
sentido (figura correspondiente a la alternativa 2).
VENTAJAS E INCONVENIENTES
La reducción de anchura del área ocupada por los autobuses, incide directamente
sobre la mejor adaptación del sistema a las condiciones de la vía.
CARACTERIZACIÓN
Esta anchura de vía permite albergar, además de los tres carriles centrales, los dos
paraderos contrapeados y disponer a ambos lados de los mismos una zona
reservada al aparcamiento de vehículos privados.
VENTAJAS E INCONVENIENTES
Finalmente, esta alternativa como en todas en las que se propone tener un paradero
para cada uno de los sentidos supone desdoblar los accesos con el consiguiente
coste económico, caso de proponerse control de accesos.
CARACTERIZACIÓN
Esta alternativa se caracteriza por integrar los paraderos con las aceras y disponer
de dos carriles por sentido para posibilitar rebases para adelantamientos o en caso
de averías técnicas.
VENTAJAS E INCONVENIENTES
Las ventajas derivadas de integrar los paraderos en las aceras es que permite
reducir el espacio ocupado por el sistema sobre la calzada, sin embargo, para que
esto sea posible se precisa disponer de aceras de gran anchura, caso de producirse
con un sistema de paraderos cerrado con control de acceso.
Además, esta alternativa es la que permite con mayor facilidad desagregar los
sentidos de circulación de los autobuses por vías diferentes, lo que puede ser
preciso en vías de sentido único o de pequeña sección.
02.04. SELECCIÓN
•
Ante el análisis realizado en los puntos anteriores se adoptará, siempre y cuando la
traza de la vía lo permita, un paradero central único dada la exclusividad del sistema
que lleva asociado y al precisar una menor inversión económica.
Sin embargo, no será posible implantarlo en todas las vías ya que es el que mayor
ancho precisa, por lo que se recurrirá a alternativas del tipo 2 y 3, y sólo en aquellos
casos en los que la sección de la vía no permite albergar dos sentidos de circulación
puede llegar a adoptarse soluciones del tipo descrito en la alternativa 4.
03.01. INTRODUCCIÓN
03.02. ALTERNATIVAS
3
El carril central posibilita el rebase de los
autobuses estacionados en los paraderos y
solventa parcialmente la retirada de autobuses
ante posibles averías, ya que en cada tramo
duplica uno de los sentidos.
2+2
Optimiza el sistema, permitiendo el rebase de
los autobuses estacionados en los paraderos
por los autobuses express y permite la retirada
de autobuses averiados sin suspender el
servicio.
3) Terminales de integración
03.04. SELECCIÓN
04.01. INTRODUCCIÓN
6.000 4 7
10.000 6 12
15.000 9 16
Los resultados arrojados por la tabla anterior concluyen que el sistema sin contacto
reduce a prácticamente la mitad el número de puntos de control necesarios para
satisfacer la misma demanda.
Por otra parte, se ha diseñado para cada uno de los dos anchos de paraderos
propuestos en informes anteriores (3 ó 5 m) el número de puntos de control máximo
en cada uno de ellos, adjuntándose en los siguientes croquis:
5m
3m 5m 1,8
5m
5m 1,5 m
El cálculo del número de viajeros en las zonas de espera exige respetar una franja
de 1,5 m de ancho que permita las circulaciones libres dentro de ellas y el paso de
personas discapacitadas.
Según las figuras anteriores las mayores capacidades se consiguen con un paradero
de 5 m de ancho por sentido permitiendo la espera, en cada uno de ellos, hasta de
280 viajeros.
El objeto del presente informe es determinar la distancia necesaria que precisa una
autobús para estacionar en un paradero cuando se encuentra en él otro en espera.
Para estos cálculos se ha utilizado el programa “Giration” que permite calcular estas
distancias considerando un autobús articulado de 18 m de longitud circulando a 20
km/h.
Zona de parada
18,5 m
15,5 m
Autobús estacionado
18,5 m
15 m
Autobús estacionado
La comparativa entre estos dos casos revela diferencias poco significativas debido a
que permitir el rebase del bordillo precisa un giro más pronunciado y por tanto unos
barridos mayores del autobús que obliga a respetar una distancia similar al caso de
que no se produzca rebase en el bordillo.
Por otra parte, se han simulado dos alternativas, una correspondiente a autobuses
de 15 m de longitud manteniendo una velocidad de 20 km/h y otra, disminuyendo la
velocidad de aparcamiento a 5 km/h con un autobús de 18 m de longitud.
18,5 m
18,5 m
Autobús estacionado
18,5 m
14 m
Autobús estacionado
de 30 cm. Por tanto, en caso de que sea preciso disminuir esta diferencia se
aumentaría esta distancia de 14 m.
PLANTA SUPERIOR
PLANTA INFERIOR
ALZADO
SECCIÓN LONGITUDINAL
El objeto del presente Anexo es simular las posibles circulaciones que tendrán lugar
en el intercambiador de Elíptica, con objeto de comprobar que todos los movimientos
de los autobuses son viables.
Para ello, se ha utilizado el programa francés Giration, para el que se ha utilizado un
autobús tipo articulado de 18 m de largo y 2,55 m de ancho.
A continuación, se adjuntan los planos con los distintos movimientos descritos por
los autobuses en el interior del sistema con sus respectivos parámetros de giro.
1.II.- Memoria y Anexos. Anexo 19. Definición del Diseño Modular de los Paraderos.
Estudios Técnicos y Ambientales del Corredor Segregado de
Alta Capacidad (COSAC I) y sus terminales de transferencia.
II.- PARADEROS Y TERMINALES
1.II.- Memoria y Anexos. Anexo 19. Definición del Diseño Modular de los Paraderos 1
Estudios Técnicos y Ambientales del Corredor Segregado de
Alta Capacidad (COSAC I) y sus terminales de transferencia.
II.- PARADEROS Y TERMINALES
elegido el corindón por ser uno de los más económicos y resistentes) sobre el que se
añaden otros componentes sintéticos, como la resina de epoxi, que le confieren
unas características de elasticidad suficientes para plantear despieces de gran
formato capaces de atender a cualquier diseño (en nuestra propuesta hemos optado
por una malla ortogonal reticulada de un metro por un metro, que pueda facilitar la
reposición debido a un puntual deterioro del pavimento).
1.II.- Memoria y Anexos. Anexo 19. Definición del Diseño Modular de los Paraderos 2
Estudios Técnicos y Ambientales del Corredor Segregado de
Alta Capacidad (COSAC I) y sus terminales de transferencia.
II.- PARADEROS Y TERMINALES
1. DIMENSIONAMIENTO DE PATIOS
El objeto del presente Anexo es justificar el equipamiento previsto en el patio Norte
que permite dar servicio a toda la flota de autobuses prevista en el corredor
segregado de alta capacidad, COSAC I.
- Puesto de control
- Almacén
- Área de revisión y reparación de vehículos
- Suministro de combustible
- Edificio de oficinas y vestuarios
- Limpieza de autobuses
Puesto de control
Pequeña edificación localizada junto a la entrada construida con la misma tipología
que el resto de edificios que integran el Patio Norte. Su función será el control de
todo el recinto, el acceso de vehículos, operarios y visitantes.
Almacén
Limpieza de autobuses
La limpieza interior de cada uno de los autobuses se realizará diariamente “in situ”
en su respectiva plaza de aparcamiento
Asimismo, en caso de producirse algún tipo de avería sería posible lavar todos los
autobuses en un único día sin más que aumentar la jornada de trabajo diaria a 12,
horas en dos turnos de 6 horas.
Finalmente, es importante reseñar que en caso de que se aumentase la flota, los
tres túneles de lavado permitirían el lavado de 288 autobuses diarios con jornadas
laborales de 12 horas.
Suministro de combustible
Para evitar esperas innecesarias será preciso organizar las horas de suministro de
los autobuses que se asignará en función del itinerario y la horas en servicio de cada
uno.
EN LA ZONA NORTE
AREA 1
Superficie : 10 000 m2 (Area Techada: 1350 m2)
Costo : US$ 760 000
Vende : Inmobiliaria Urbina y Asociados
Ubicación : Av. San Genaro 250 (a dos cuadras de la Panamericana
Norte)
Distrito : Los Olivos
Referencias : Adolfo Urbina, Asesor Inmobiliario
Teléfono : 261-0082
Distancia : 2900 m (por Av. Gerardo Unger)
Observación : Este local se puede anexar a otro de 10 000 m2, haciendo un
total de 20 000 m2
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
AREA 2
Superficie : 20 000 m2
Costo : US$ 1 800 000 m2
Vende : Inmobiliaria Urbina y Asociados
Ubicación : Av. San Genaro Cuadra 3 – Urb. Molitalia – Los Olivos
Distrito : Los Olivos
Referencias : Adolfo Urbina, Asesor Inmobiliario
Teléfono : 261-0082
Distancia . 2900 m (por Av. Gerardo Unger)
Observación : Este inmueble se encuentra en tratamiento totalmente
cercado. Sin pisos, sin área construída.
AREA 3
Superficie : 10 000 m2
Costo : US$ 1 000 000 m2
Vende : Banco Continental
Ubicación : Av. San Andrés 6165
Distrito : Los Olivos
Teléfono : 211-2218 / 211-2249 / 211-2216
Distancia . 2600 m (Por Av. Gerardo Unger)
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
AREA 4
Superficie : 80 000 m2 aproximadamente
Costo : No disponible
Ubicación : Av. Túpac Amaru s/n (Al costado de Mercado Central en Av.
Tomás Valle)
Distrito : Independencia
Distancia . 3000 m (por Túpac Amaru)
Propietario : Automotriz Beta
Teléfono : 533-3207
Observación : Está en remate Judicial. En la tercera semana de Marzo se
hará una subasta pública
AREA 5
Superficie : 47 000 m2
Costo : US$ 2 400 000
Ubicación : Av. De los Héroes s/n (Altura Cuadra 12 de la Av. Alfredo
Mendiola)
Distrito : San Martín de Porres
Referencias : Enrique Guzmán, Asesor Inmobiliario
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
AREA 6
Superficie : 9961 m2
Costo : US$ 864 000
Ubicación : Av. El Retablo Mz. Z Sub Lote 1ª IB Etapa # 599
Distrito : Comas
Referencias : Enrique Guzmán, Asesor Inmobiliario
Vende : Inmobiliaria MAK
Teléfono : 242-5625 / 242-4680
Distancia . 5200 m (por Av. Metropolitana y Av. Tomás Valle)
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
ÁREA 9
Superficie : 12700 m2
Costo : USD 250.00 / m2
Propietario : Industrias Delta
Ubicación : Intersección de Av. Naranjal con Av. Alfredo Mendiola
Distrito : Los Olivos
Referencias : 485-2450 / 485-2460 (Javier Pardo - Gerente.)
Distancia . 900 m
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
AREA 10
Superficie : 20 395 m2
Costo : US$ 60.00 / m2
Propietario : CEPER
Ubicación : Av. Los Platinos Cuadra 2
Distrito : Los Olivos
Referencias : Enrique Guzmán, Asesor Inmobiliario
Vende : Inmobiliaria MAK
Teléfono : 242-5625 / 242-4680
Distancia : 1200 m (por la Av. Gerardo Unger)
Observaciones : Se trata de un área de dos lotes colindantes. El primero, de
1645 m2, tiene frente de 23 metros con la Av. Los Platinos, el
cual permite al acceso a un lote mediterráneo de 18750 m2.
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
EN LA ZONA SUR
AREA 1
Superficie : 150 165.35 m2
Propietario : Superintendencia de Bienes Nacionales
Ubicación : Fundo Villa
Distrito : Chorrillos
Ficha Registral : 311310, Título N° 15701 del 24/08/83
Distancia : 600 m
Observación : PROTRANSPORTE viene efectuando la afectación en uso
del terreno.
AREA 2
Superficie : 12 791 m2
Costo : US$ 40.00 por m2
Propietario : Asociación de Vivienda San Juan de Villa
Ubicación : Alameda del Remero Mz. V, Lote 5 y 6, Huertos de Villa
Distrito : Chorrillos
Teléfono : 258-4074 / 583-0265 / 435-4640
Distancia . 1730 m
Observación : Se encuentra en la zona de protección de los Pantanos de
Villa
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
AREA 3
Superficie : 5 000 m2 (Ac= 800 m2)
Costo : US$ 310 000 (US$ 60.00 por m2)
Vende : Inmobiliaria MAK
Ubicación : Alameda del Remero, Huertos de Villa
Distrito : Chorrillos
Teléfono : 242-5625 / 242-4680
Distancia : 1850 m
Observación : Se encuentra en la zona de protección de los Pantanos de
Villa
AREA 4
Superficie : 5 500 m2
Costo : Por coordinar
Propietario : Empresa ETUL4
Ubicación : Alameda del Remero/Calle Don Virgilio, Huertos de Villa
Distrito : Chorrillos
Teléfono : 254-5954 / 254-8438
Distancia : 1670 m
Observación : Se encuentra en la zona de protección de los Pantanos de
Villa
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
AREA 5
Superficie : 11 500 m2
Costo : US$ 90.00 por m2
Ubicación : Intersección Av. Alameda San Marcos y Av. Alameda Sur
Distrito : Chorrillos
Teléfono : 447-0159 / 461-9717 (Elías Guía)
Distancia : 1100 m
Observación : En los registros públicos está registrado como 15000 m2
Observación : Se encuentra en la zona de amortiguamiento de los
Pantanos de Villa
APOYO AL PROGRAMA DE TRANSPORTE
URBANO DE LIMA
AREA 6
Superficie : 61 009 m2
Costo : US$ 25.00 por m2
Ubicación : Ex Fundo Marquez (al costado del Club Cultural Lima)
Distrito : Chorrillos
Vende : Inmobiliaria MAK / En
Referencias : Enrique Guzmán, Asesor Inmobiliario
Teléfono : 242-5625 / 242-4680
Distancia : 3540 m
Observación : Se encuentra en la zona de amortiguamiento de los
Pantanos de Villa
AREA 9
Superficie : 5000 m2
Costo : US$ 80.00 por m2
Ubicación : Calle Ontario Mz L, Lote 5 – Urbanización La Campiña
Distrito : Chorrillos
Referencias : Alejandro Díaz
Teléfono : 346-0535 / 932-9930
Distancia : 1970 m
Estudios Técnicos y Ambientales del Corredor Segregado de
Alta Capacidad (COSAC I) y sus terminales de transferencia.
II.- PARADEROS Y TERMINALES
ÍNDICE
1. INTRODUCCIÓN. ANTECEDENTES
• La matriz origen/destino
• El sistema viario
• La red de transporte público
Para cada uno de estos periodos se dispone de una matriz de autos y otra de
transporte público, descompuestas a su vez en cinco motivos de viaje: Trabajo,
Estudios, Compras y Otros (basados en casa) y viajes no basados en casa.
Una simulación completa de uno de los periodos llevaría los siguientes pasos:
El día completo exige reproducir el proceso para los tres periodos y agregar según
los coeficientes habituales (1 hora punta AM, 1,25 hora punta PM, 6,25 hora Valle)
d) Peso del tiempo de caminata: 6 en hora punta AM, 4,5 el resto de periodos
Para el cálculo del tiempo de recorrido de cada tramo se parte de una velocidad en
flujo libre, penalizada con demoras en las intersecciones. Se considera una demora
media por intersección semaforizada de 15 segundos. Las velocidades en flujo libre
consideradas por tramos y las velocidades de recorrido resultantes son las
siguientes:
Así, una ruta con parada en 34 paraderos y terminales tendría un tiempo medio en
parada de 27,4 segundos, mientras que una ruta que parase en 10 paradas tendría
un tiempo medio en parada de 33 segundos.
Con estos datos, las rutas finales presentan unas velocidades comerciales entre
25,7 y 29,7 km/h, inferiores a las del sistema Transmilenio de Bogotá (entre 26 y 31
km/h)
Las rutas alimentadoras se supone que funcionan igual que las rutas actuales de
transporte público.
Este proceso exige tener en cuenta tanto las rutas troncales como las alimentadoras,
con un esquema básico en las siguientes cuatro etapas:
BA TP2HV
AB TP3HV Tiempo de recorrido del arco para camionetas rurales HV
BA TP3HV
AB TP4HV Tiempo de recorrido del arco para taxis colectivos HV
BA TP4HV
AB TP0HV Tiempo de recorrido del arco para rutas Troncales HV
BA TP0HV
AB TP1PM Tiempo de recorrido del arco para Ómnibus PM
BA TP1PM
AB TP2PM Tiempo de recorrido del arco para Micros PM
BA TP2PM
AB TP3PM Tiempo de recorrido del arco para camionetas rurales PM
BA TP3PM
AB TP4PM Tiempo de recorrido del arco para taxis colectivos PM
BA TP4PM
AB TP0PM Tiempo de recorrido del arco para rutas Troncales PM
BA TP0PM
AB TPPCEHV Precarga Transporte Público HV
BA TPPCEHV
AB TPPCEPM Precarga Transporte Público PM
BA TPPCEPM
AB CAMPCEHV Precarga Camiones HV
BA CAMPCEHV
AB CAMPCEPM Precarga Camiones PM
BA CAMPCEPM
AB TimePM Tiempo Inicial PM (en ese periodo la velocidad de la red es inferior)
BA TimePM
AB DWT Tiempo en parada de los autobuses en el arco (tradicionales)
BA DWT
1 Rutas Ómnibus
2 Rutas Micros
3 Rutas Camioneta Rural
4 Rutas Taxi Colectivo
10 Rutas troncales (todo el día)
17 Rutas troncales (solo periodos punta)
12 Alimentadoras Norte
14 Alimentadoras Sur
16 Otras posibles alimentadoras
11 Caminata
6. OTRAS UTILIDADES
ÍNDICE
1. INTRODUCCIÓN ..............................................................................................1
2. TRABAJOS DE CAMPO...................................................................................1
3. PREPARACIÓN DEL MODELO DE TRANSPORTE ........................................1
4. RESULTADOS PRELIMINARES ......................................................................2
4.1. ANÁLISIS PREVIOS.........................................................................................6
4.2. ESCENARIO DE REFERENCIA.......................................................................9
4.3. VARIACIONES SOBRE EL ESCENARIO DE REFERENCIA.........................11
4.4. ALTERNATIVAS ZONA SUR..........................................................................14
4.5. ALTERNATIVAS CENTRO .............................................................................15
5. GENERACIÓN DE DISEÑOS OPERACIONALES .........................................18
1. INTRODUCCIÓN
El objetivo de este anexo es recoger de una manera resumida todas las tareas
realizadas sobre el modelo de demanda previas a la generación del diseño
operacional aportado.
Estas tareas se inician con los trabajos de campo realizados en el mes de agosto de
2002, continúan con las adaptaciones realizadas al modelo de transporte y con las
diferentes hipótesis con las que se trabajó previas a las concreciones finales de rutas
y parámetros.
2. TRABAJOS DE CAMPO
En paralelo con esta traducción, se compararon los conteos realizados con los
valores utilizados en el modelo. Los valores eran en todos los casos similares o
A partir de este momento, la simulación del nuevo sistema exigió las siguientes
tareas específicas:
4. RESULTADOS PRELIMINARES
Este análisis permite hacer una primera valoración de las potencialidades del
corredor escogido.
Alim. Norte Tupac A. Centro Centro + Vía expresa Barr. / Chorr Alim. Sur
Alim. Norte 87,973 49,929 31,685 44,160 13,020 2,245
Tupac A. 91,016 15,961 8,826 4,533 16,990 3,124 1,510
Centro 46,283 7,821 16,452 8,627 13,889 3,297 2,482
Centro + 35,220 4,898 8,718 12,001 3,901 3,081
Vía expresa 36,282 15,733 14,891 12,840 42,407 8,977 8,382
Barr. / Chorr 6,706 1,237 3,834 3,552 9,350 12,996 7,138
Alim. Sur 1,735 722 3,508 3,502 9,069 6,313
Directos 195,784
Una Alimentación 473,562
Doble Alimentación 77,467
746,814
Sistema de Alimentación
Demanda
Organización de Servicios
Demanda Final
Esto obliga a sintetizar un poco las diferentes alternativas para generar métodos de
trabajo operativos que permitan obtener resultados.
Zona Sur
¾ Corredor por Av. Prolongación del Paseo de la República
¾ Corredor por Avda Huaylas
¾ Corredor en tráfico mixto en cualquiera de los dos
itinerarios anteriores (total o parcialmente)
¾ Corredor atendido por servicios de alimentación hasta el
final de la Vía Expresa
Zona Centro
¾ Alfonso Ugarte / Paseo Colón con servicio de
alimentación al centro
¾ Emancipación / Lampa
¾ Pizarro / Tacna / Garcilaso
Zona Norte
¾ Alimentación en Naranjal
¾ Prolongación de servicios más allá del terminal Naranjal
b) Zona sur
c) Centro de la ciudad
Norte - Sur
Base VT*0.5
Suben Bajan Suben Bajan
Norte 42494 5683 25007 2648 57.4%
Centro 10453 25808 8601 13203 60.1%
Vexpresa 2339 13858 2634 11695 88.5%
Sur 1211 11148 1110 9805 88.3%
56497 100.0% 37351 66.1%
Tacceso >> Todas Rutas
Suben Bajan Suben Bajan
38189 4138 87.9% 39137 4712 91.0%
9553 23422 90.9% 8607 23330 88.1%
2121 13102 94.0% 1587 12627 87.8%
1110 10312 92.4% 459 9122 77.5%
50973 90.2% 49791 88.1%
Sur - Norte
Base VT*0.5
Suben Bajan Suben Bajan
Norte 4758 13769 3539 9686 71.4%
Centro 4204 17521 2046 13676 72.4%
Vexpresa 7017 6753 5927 5775 85.0%
Sur 25668 3603 20349 2724 78.8%
41647 100.0% 31861 76.5%
Tacceso >> Todas Rutas
Suben Bajan Suben Bajan
3492 11616 81.5% 3229 11173 77.7%
3453 16041 89.7% 3324 15613 87.2%
6207 6275 90.6% 6249 4568 78.5%
24065 3284 93.4% 21479 2927 83.4%
37216 89.4% 34281 82.3%
Limabus N-S
40000
35000
30000
25000 Serie1
Serie2
20000
Serie3
15000 Serie4
10000
5000
0
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39
Limabus S-N
40000
35000
30000
25000 Serie1
Serie2
20000
Serie3
15000 Serie4
10000
5000
0
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39
30000
25000
20000
15000
10000
5000
Serie1
25000
20000
15000
10000
5000
-5000
-10000
-15000
-20000
-25000
25000
20000
15000
10000
5000
-5000
-10000
-15000
-20000
-25000
25000
20000
15000
10000
5000
-5000
-10000
-15000
-20000
-25000
Oferta necesaria
AM HV PM
Tupac Amaru 164 82 155
Centro 161 80 138
Vía Expresa 96 51 93
Sur 79 36 85
Avenida Huaylas
Escenario de Referencia AM
NS SN Total
Viajeros Totales (/hora) 35221 25240 60461
Carga horaria maxima 22285 12992 22285
Maximos viajeros/estac 10991 4922 15913
Maximos viajeros/estac (no terminal) 10991 4922 15913
Escenario 02C AM Sur 03
NS SN Total
Viajeros Totales (/hora) 35182 23509 58691
Carga horaria maxima 22182 12298 22182
Maximos viajeros/estac 11056 4712 15749
Maximos viajeros/estac (no terminal) 11056 4712 15749
Tráfico Mixto
Escenario de Referencia AM
NS SN Total
Viajeros Totales (/hora) 35221 25240 60461
Carga horaria maxima 22285 12992 22285
Maximos viajeros/estac 10991 4922 15913
Maximos viajeros/estac (no terminal) 10991 4922 15913
Escenario 02D AM Sur 04
NS SN Total
Viajeros Totales (/hora) 34456 19293 53749
Carga horaria maxima 22086 10070 22086
Maximos viajeros/estac 10767 4235 15002
Maximos viajeros/estac (no terminal) 10767 4235 15002
Emancipación / Lampa
Escenario de Referencia AM
NS SN Total
Viajeros Totales (/hora) 35221 25240 60461
Carga horaria maxima 22285 12992 22285
Maximos viajeros/estac 10991 4922 15913
Maximos viajeros/estac (no terminal) 10991 4922 15913
Escenario 04C AM Centro 02
NS SN Total
Viajeros Totales (/hora) 38432 29105 67537
Carga horaria maxima 25367 13530 25367
Maximos viajeros/estac 10333 6523 16856
Maximos viajeros/estac (no terminal) 10333 6523 16856
La revisión de los parámetros de operación con los Bancos llevaron a los valores
definitivos que se describen en el documento de Diseño Operacional y que han
supuesto la elaboración de los dos diseños planteados, el básico y el provisional.
ÍNDICE
1. PLANTEAMIENTO GENERAL..........................................................................1
2. CLASIFICACIÓN DE RUTAS ...........................................................................2
3. CRITERIOS PARA EL TRATAMIENTO DE CADA GRUPO DE RUTAS..........3
3.1. VÍA EXPRESA ..................................................................................................3
3.2. BARRANCO Y CHORRILLOS ..........................................................................3
3.3. ALFONSO UGARTE Y TACNA-GARCILASO DE LA VEGA ............................4
3.4. TUPAC AMARU Y PANAMERICANA NORTE .................................................5
4. PROPUESTAS DE ACTUACIÓN .....................................................................6
4.1. BALANCE EN LAS PRINCIPALES VÍAS..........................................................7
4.2. PROPUESTA DE SUPRESIÓN DE RUTAS.....................................................8
4.3. RUTAS ABSORBIDAS POR EL SISTEMA.....................................................33
4.4. RUTAS A MODIFICAR Y/O RECORTAR SU ITINERARIO............................44
4.5. RUTAS A DESPLAZAR (ALFONSO UGARTE / TACNA).............................103
1. PLANTEAMIENTO GENERAL
Todo ello dentro del objetivo general de ordenar la ciudad en las zonas por donde
transite el sistema, ordenación que obliga a tener en cuenta la reestructuración de
las rutas tradicionales.
Si bien se entiende que la reestructuración de rutas es una tarea más amplia que el
objeto del presente trabajo, no es posible estudiar de una manera correcta la
demanda de LimaBus sin abordar el tratamiento de las rutas actuales próximas o
directamente sobre las vías que utilizará el sistema, para definir el marco de
competencia o complementariedad en el que se va a defender.
En primer lugar, se describen los diferentes grupos y tipos de rutas que van a
considerarse, para, a continuación, presentar los criterios que se proponen para
cada uno de ellos.
2. CLASIFICACIÓN DE RUTAS
Así, se han clasificado las rutas afectadas por el sistema en cinco grandes grupos:
¾ Vía Expresa
¾ Barranco y Chorrillos
¾ Tacna
¾ Alfonso Ugarte
¾ Tupac Amaru y Panamericana Norte
La Vía Expresa del Paseo de la República es el eje central del sistema LimaBus. Las
10 rutas que actualmente transitan por él deben desaparecer. Los extremos
exteriores al sistema deben convertirse en alimentación del mismo. Así, se
generarían cuatro zonas de alimentación: Chorrillos, San Juan de Miraflores / Villa
María del Triunfo, San Juan de Lurigancho e Independencia / Comas.
a) Rutas con poca o ninguna relación con el sistema: tienen origen o destino en
otros puntos de la ciudad y afectan sólo en alguna cuadra al sistema. Esas
rutas se mantienen, con algún pequeño desvío para salvar la exclusividad de
la vía.
b) Rutas que utilizan parte del viario del sistema, pero con destinos en la ciudad
diferentes al mismo. Se propone su desvío, utilizando para salir de la zona
bien Avda. Guardia Civil hacia Panamericana (Chorrillos), bien Avda Jorge
Chavez, Avda Roosvelt hacia Ayacucho y Tomás Marsano (Barranco y
Chorrillos), bien Pedro de Osma, San Martín / Grau hacia Miraflores
(Barranco)
c) Rutas que utilizan parte del viario del sistema y que tienen orígenes y/o
destinos atendidos por el sistema. Estas líneas desaparecen. Los extremos no
servidos por el sistema pasan a incorporarse a las rutas de alimentación.
d) Rutas que no utilizan el viario del sistema pero que atienden orígenes y
destinos similares: A este tipo de rutas se les debe dar el mismo tratamiento
que a las del grupo c), salvo que parezca interesante dejar algún fragmento
parcial en el itinerario de la ruta.
En las Avenidas Alfonso Ugarte y Tacna, soluciones alternativas para el cruce de las
rutas que desde el norte transitan hacia el centro y sur de la ciudad, la clasificación
de rutas y el tratamiento propuesto es como sigue:
a) Rutas con coincidencias relevantes con el sistema LimaBus. Estas rutas deben
bien suprimirse, bien dividirse, eliminando la parte de coincidencia con el
sistema
b) Rutas que únicamente utilizan las vías del sistema para el cruce del río (p.ej.
Comas / Callao por Panamericana, ...) Estas rutas se estudiarán caso por caso,
con dos alternativas:
i División de la ruta: formando parte de la alimentación de la zona norte
una parte, constituyendo una ruta independiente el resto (una vez fuera
del sistema)
ii Desvío de la ruta por un itinerario alternativo para el cruce del río
c) Rutas que no cruzan el río utilizando las vías del sistema, pero que ocupan
algún tramo de Alfonso Ugarte o Tacna. Estas rutas se desviarán para permitir
únicamente el cruce con el sistema
En la zona norte de la ciudad la mayor parte de las rutas debe reconducirse hacia la
red de alimentación del sistema LimaBus. No obstante, se plantea un tratamiento
diferenciado según la siguiente tipología de líneas:
a) Rutas que coinciden en parte con el sistema, pero que no cruzan el río Rimac
o no lo hacen por Caquetá / Tacna ni tienen coincidencias con destinos del
sistema (p. Ej. Rutas Comas / San Juan de Lurigancho, Independecia / Callao
por Avda Universitaria, Comas / ATE por Evitamiento. Estas rutas se
mantendrán con su itinerario actual, salvo desvíos puntuales que convengan
al buen funcionamiento del sistema
b) Rutas que coinciden con el sistema hasta algún punto pasado el centro de la
ciudad. Estas rutas deben dividirse, pasando la parte norte a formar parte de
la alimentación del sistema y la parte sur a constituir una ruta independiente.
c) Rutas que coinciden con el sistema en su destino final. Estas rutas deben ser
absorbidas por el sistema.
d) Las rutas de Panamericana Norte que circulan por la Av. A. Ugarte con
destino a la Victoria, Avdas. Arequipa, Brasil, Salaverry, no deberán ser
tocadas por el sistema. Así como también, mantener el recorrido actual de las
rutas con origen de la zona de Puente Piedra y que circulan por
Panamericana Norte y Alfonso Ugarte con destino al área Central y otros
destinos.
Dentro de estos criterios, se tendrá especial cuidado en las rutas que atienden zonas
no consideradas como centro de la ciudad, pero sí muy próximas a él (La Victoria,
Breña, Pueblo Libre) que no justificarían un segundo transbordo. Esas zonas deben
atenderse mediante rutas que crucen el río por otras vías (Evitamiento / Huánuco,
Universitaria, ...)
4. PROPUESTAS DE ACTUACIÓN
• Desaparición de la ruta
• Absorción por el sistema (los extremos pueden ser rutas alimentadoras)
• Modificación / Desvío
• Desplazamiento de la ruta (Alfonso Ugarte / Tacna)
AV. CAQUETA
SITUACION SITUACION
ACTUAL PROPUESTA
OM1 209 132
OM2 864 195
OM3 1496 290
2569 617
AV. ZARUMILLA
SITUACION SITUACION
ACTUAL PROPUESTA
OM1 759 588
OM2 1345 1251
OM3 488 833
2592 2672
AV. TACNA
SITUACION SITUACION
ACTUAL PROPUESTA
OM1 802 742
OM2 1044 1202
OM3 0 0
1846 1944
AV. BOLOGNESI
SITUACION SITUACION
ACTUAL PROPUESTA
OM1 435 0
OM2 752 0
OM3 560 0
AV. HUAYLAS
SITUACION SITUACION
ACTUAL PROPUESTA
OM1 316 53
OM2 744 16
OM3 987 567
IO02
NCR01
NCR05
NCR09
NCR10
NCR13
NCR18
NM07
NM12
NM13
NM16
NM20
NM30
NM45
NO07
NO100
NO23
NO37
NO84
NO96
SM05
SM37
SO24
SO26
SO39
IO49
SO02
SO03
SO04
SO05
SO06
SO07
SO08
SO09
SO10
Codigo
N° Tratamiento
de Ruta
1 ECR15 Desvío Zarumilla
2 ECR19 Suprimir Tramo Sur
3 EM29 Desvío Pte Dueñas/Habich
4 EM53 Desvío Bolognesi
5 EM54 Suprimir Tramo Sur
6 EM64 Desvío Bolognesi
7 EO100 Desvío R. de Panamá
8 EO109 Desvío Panamericana/Zarumilla
9 EO113 Suprimir Tramo Sur
10 EO35 Suprimir Tramo sur
11 EO52 Suprimir Zona Norte (desde Plaza Bolognesi)
12 IO33 Comienza en Amancaes
13 IO34 Comienza en Amancaes
14 IO35 Comienza en Amancaes
15 IO38 Comienza Dos de Mayo
16 IO62 Acabar en Bolognesi la ruta (2)
17 IO77 Desvío Tingo María - Arica
18 NM14 Suprimir Zona Norte (desde Plaza Bolognesi)
19 NM15 Suprimir Zona Norte (desde Plaza Bolognesi)
20 NM28 Desvío Bolognesi
21 NM29 Suprimir Tramo Sur
22 NM33 Suprimir Zona Norte (desde Plaza Bolognesi)
23 NM35 Desvío Bolognesi
24 NM39 Desvío Panamericana/Zarumilla
25 NM41 Suprimir Tramo Norte
26 NM43A Desvío Zarumilla
27 NO24 Suprime Tramo Norte
28 NO50 Desvío Zarumilla
29 NO95 Suprimir Tramo Norte
30 NO98 Desvío
31 NO99 Suprimir Zona Norte (desde Plaza Bolognesi)
32 OCR07 Desvío Tingo María - Arica
33 SCR08 Suprimir Tramo Sur
34 SCR11 Desvío Bolognesi
35 SM03 Suprimir Zona Norte (desde Plaza Bolognesi)
36 SM09 Suprimir coincidencias
37 SM10 Suprimir Tramo Sur
38 SM12 Suprimir Tramo sur
39 SM15 Suprimir Tramo Norte
40 SM18 Suprimir Tramo Sur
41 SM19A Desvío Zarumilla
42 SM19B Desvío Zarumilla
43 SM24 Dividir
44 SM34 Eliminar Alfonso Ugarte
45 SM38 Suprimir Tramo Sur
46 SM42 Desvío
47 SO13 Dividir
48 SO14 Dividir (Alimentación + Bolognesi)
49 SO25 Dividir
50 SO28 Desvío Bolognesi
51 SO31 Desvío Tacna
52 SO35 Suprimir Tramo Sur
53 SO37 Suprimir Zona Norte (desde Plaza Bolognesi)
54 SO42 Desvía (evita Barranco)
55 SO44 Dividir
56 SO49A Desvío Zarumilla
57 SO50 Desvío
58 SO50A Desvío
59 SO64A Desvío
60 SO74 Suprimir Tramo Sur
ECR15
ECR19
EM29
EM53
EM54
EM64
EO100
EO109
EO113
EO35
EO52
IO33
IO34
IO35
IO38
IO62
IO77
NM14
NM15
NM28
NM29
NM33
NM35
NM39
NM41
NM43A
NO24
NO50
NO95
NO98
NO99
OCR07
SCR08
SCR11
SM03
SM09
ORIGEN – DESTINO: Villa Maria del Triunfo – Villa María del Triunfo
RESOLUCION: 603 – 18/06/02
SITUACION ACTUAL: Circula por Huaylas, Iglesias, Escuela Militar
SITUACION PROPUESTA: Suprimir coincidencias
CRITERIO: Se desvía para evitar coincidencia con Escuela Militar
SM10
SM12
SM15
SM18
SM19A
SM19B
SM24
SM34
SM38
SO13
SO14
SO25
SO28
SO31
SO35
SO37
SO42
SO44
SO49A
SO74
NO87
NO93
EM10
EM21
EO34
IO44
NM02
NM05
NM31
NO34
ÍNDICE
A partir del diseño en gabinete de las rutas propuestas para la alimentación del
sistema y de su aprobación preliminar se procedió analizar sus características
geográficas actuales In Situ, para lo cual se han realizado las labores de campo
correspondientes y cuyos resultados se presentan a continuación.
Longitud del recorrido en un solo sentido, desde el terminal de Naranjal: 3.23 Km.
El recorrido descrito cuenta con servicio de transporte público autorizado por la
DMTU, tal como se detalla en la Tabla 1:
Tabla 1: Rutas Autorizadas por la Dirección Municipal de Transporte Urbano DMTU, a circular por la
Av. Chinchaysuyo.
Código de
Origen Destino Princ. vías del itinerario
ruta
NM41 Independencia San Miguel Caquetá / Grau/ Tingo Maria/ Sucre / La Paz
NCR05 Independencia La Victoria Caquetá / Alf. Ugarte / Paseo Colón / Bauzate y Meza
NCR10 Independencia San Luis Caquetá / Alf. Ugarte / 28 de Julio / Bauzate y Meza
NO74 Independencia San Luis Pizarro / Huanta / Bauzate y Meza / Huánuco / México
NO95 Independencia San Miguel Caquetá / Alf. Ugarte / Argentina / Tingo María / Sucre / La Paz
NO94 Independencia S. M. de Porres Av. Izaguirre / Pan. Norte / Av. Angélica Gamarra
Las rutas de código NCR05, NCR10 y NO23, forman parte del paquete de rutas que
se propone desaparecer por efectos de la implementación del proyecto.
Por otro, las labores de campo realizadas en esta zona han permitido identificar la
circulación informal de las rutas IO101 y NCR25.
Av. Chinchaysuyo:
Vía que se conforma en el principal acceso a la zona de Tahuantisuyo, del distrito de
Independencia.
A lo largo de toda su extensión la vía cuenta con dos carriles por sentido. Ver
Foto1.
Pendiente aproximada de 3% a 4%.
El tipo de unidad que predomina en el servicio de transporte público es la
Camioneta Rural, salvo la ruta NO23, que opera exclusivamente con Microbuses.
EL pavimento se encuentra en regular estado de conservación.
Av. Condorcanqui:
De características similares, ambas vías conforman el par vial que permite el acceso
a los últimos asentamientos humanos de este sector, como son Sarita Colonia,
Scorza, Velasco y Bellavista.
La Av. Coricancha:
Principal vía de acceso hacia los asentamientos humanos de: EL Bosque, Valle
Sagrado, Valle Young, Carmen Alto y Prado.
Cuenta con un carril por sentido entre la Av. Antisuyo y la Ca. Valle Sagrado, a
partir de ella hasta su intersección con la Av. Vilcas Huaman. Ver Foto 6 y 7.
Pendiente aproximada de 4% a 5%.
El tipo de unidad que predomina en el servicio de transporte público es la
Camioneta Rural.
El pavimento se encuentra en regulares condiciones de conservación.
La vía permite el acceso sin mayores problemas hasta la Calle Vilcas Huamán, en el
Asentamiento Humano Carmen Alto, donde se encuentra ubicado el paradero final
de la rutas de transporte público en camionetas rurales, que acceden a esta zona,
específicamente de la Empresa de Transportes Sara Sara, esta zona se encuentra a
300 m. aproximadamente del último asentamiento humano de esta zona
denominado: Prado, en el distrito de Independencia. Ver Foto 8.
Foto 8. Paradero camionetas rurales en la calle Huamán, altura final de Av. Coricancha
Foto 9: Av. Arequipa paradero de los autos colectivos que cubren la ruta Tupac Amaru - La Balanza.
Av. Puno:
La Av. Puno es la principal vía de acceso a los asentamientos humanos de La
Libertad, La Balanza, San Ramón, Soledad Alta, Cerro San Francisco, Manco Inca,
Madrigal y Juventud, quienes conforman las zonas más populosas y pobres del
Distrito de Comas.
A lo largo de toda su extensión la vía cuenta con un carril por sentido. Ver Foto
10.
Pendiente aproximada de 3% a 4%.
El pavimento de se encuentra en regular estado de conservación.
Longitud del recorrido en un sólo sentido desde el terminal Nortees de 6.90 Km.
La Av. Belaunde es la principal y única vía de acceso a los asentamientos
humanos de: El Carmen, Señor de los Milagros Virgen de las Nieves, Los
Ángeles, San José, El Mirador, El Carmen Alto y Cementerio más importante del
Distrito de Comas.
Esta zona cuenta con una ruta de transporte público autorizado por la DMTU, de
código EO115, cuyas características se pueden ver en la Tabla 2, adjudicada a
la Empresa de Transportes Nueva América SAC., la cual, de acuerdo a las
labores de campo realizada, cubre un recorrido distinto al autorizado: Km. 22 en
el distrito de Carabayllo hacia el distrito de San Juan de Lurigancho, por la Av.
Las Flores.
Tabla 2: Rutas de transporte público autorizadas a circular por la Av. Belaunde Este
RUTA ORIGEN – PRINCIPALES VÍAS TRATAMIENTO
DESTINO
EO115 S.J. de Lurigancho - Av. P. de la Independencia, Av. 9 de Octubre, Av. No cambia
Comas Pizarro, Av. Tupac Amaru, Av. Belaunde Este
En vía cuenta con 2 carriles por sentido hasta su intersección con la Av. 12 de
Octubre en donde se reduce a un carril por sentido hasta el Cementerio de esta
zona . Ver Foto 13, 14 y 15.
Pendiente aproximada de 3% a 4%.
El pavimento se encuentra en regular estado de conservación.
Foto 15: Final de la Av. Belaunde. Notar la presencia de colectivos que hacen el recorrido hasta la
Av. Túpac Amaru
La longitud del recorrido en un sólo sentido desde el Terminal Norte es de: 11.46
Km.
La Av. Revolución es la principal vía de acceso hacia las 8 zonas de Collique.
Cuenta con dos carriles por sentido hasta su intersección con la Calle Zela (V
Zona), para luego continuar con un solo sentido hasta la VI Zona. Ver Fotos 16,
17 y 18.
La zona cuenta con servicio de transporte autorizado por la DMTU, las cuales se
describen en la Tabla 3.
De las rutas autorizadas a circular por esta zona tanto la NCR13 y NM16
desaparecen ya que sus recorridos son absorbidos por el sistema COSAC I.
Las dos últimas zonas de Collique, tanto la VII y la VIII zona se encuentran en
proceso asentamiento y son de difícil acceso debido a que la vía es de material
afirmado. Ver Foto 19 y 20.
Av. Metropolitana:
Foto 21: Av. Metropolitana / Av. Tupac Amaru/ Av. Naranjal (Terminal Norte)
Av. Universitaria:
1. Es una de las principales vías acceso hacia los distritos del Cono Norte de la
ciudad de Lima.
2. Cuenta con 2 carriles por sentido y dos vías auxiliares con iguales características.
3. Pendiente inferior al 1%.
4. Pavimento se encuentra en buen estado de conservación. Ver Foto 23 y 24.
Av. Jamaica:
Foto 26: Av. Jamaica – Terminal E.T. San Juan de Villa, Ruta SO03
La longitud del recorrido en un solo sentido desde el Terminal Norte del Sistema
es de 8.8 Km.
El recorrido propuesto recoge el recorrido de la ruta SO02, y permite acercar a la
población de Los Olivos y Puente Piedra al Sistema.
La zona que se pretende atender cuenta con servicio de transporte público
autorizado por la Dirección Municipal de Transporte Urbano de la Municipalidad
Metropolitana de Lima (DMTU), las cuales se describen en la Tabla 4.
De las rutas que se observan en la Tabla 4, según el tratamiento de rutas
propuesto además de la ruta de código SO02 , desaparece también la ruta
NO84.
Tabla 4: Rutas autorizadas por la DMTU, a circular por el AA.HH. La Ensenada del distrito de Puente
Piedra.
RUTAS ORIGEN-DESTINO PRINCIPALES VÍAS TRATAMIEN
TO
Puente Piedra – Miraflores Pan. Norte – Av. A.Ugarte – Av. Venezuela – Av. Sucre – Av. Queda en
NM04
del Ejército A.Ugarte
Ate – Puente Piedra Av. Huandoy, Av. Universitaria, Av. Perú, Av. A.Ugarte, Av. Queda en
EO05
Grau, Carretera Central A.Ugarte
Puente Piedra – San Juan Pan. Norte, Av. Universitaria, Av. Perú, Vía Evitamiento, Desvío
NO87
de Miraflores Barrios Altos, La Victoria, Av. Aviación, Av. Caminos del Inca Zarumilla
Villa El Salvador – Puente Av. Próceres, Av. T.Amaru, Av.Tacna, Av. Aviación, Av. No cambia
SO21
Piedra T.Marsano, Av. Pachacutec
Puente Piedra – S.M. de Av. Próceres, Av. Belaúnde, Av. T.Amaru, Av. Tomás Valle Desaparece
NO84
Porres
V.M. del Triunfo – Puente Villa María, Av. Salvador Allende, Av. Evitamiento, Av. Habich, Desvío
SO49A
Piedra Pan. Norte, Zarumilla
Pte. Piedra – Rímac Av. Próceres, Av. Palmeras, Av. T.Valle, Gambetta, Callao, Av. No cambia
IO85
venezuela, Av. Tacna, Amancaes
A continuación se describen las vías que forman parte del recorrido propuesto:
Av. Naranjal:
La vía comunica a la Panamericana Norte con el Terminal Norte del Sistema y
cuenta con las siguientes características:
La vía cuenta con 3 carriles por sentido y vías auxiliares de 2 carriles por sentido.
Pendiente inferior al 1%
Pavimento en buen estado de conservación.
No cuenta con servicio de transporte público. Ver Foto 29 y 30.
Foto 29: Intersección de la Av. Naranjal con la Av. Tupac Amaru -Terminal Norte.
Foto 30: Av. Naranjal (Vista hacia la Av. Tupac Amaru -Terminal Norte. )
Panamericana Norte:
Principal vía de acceso a los distritos de Los Olivos y Puente Piedra del Cono Norte
de la ciudad de Lima, sus principales características son:
Cuenta con 3 carriles por sentido y dos vías auxiliares de dos carriles por sentido.
Pendiente inferior al 1%.
Pavimento en buen estado de conservación.
Cuenta con servicio de transporte público y de carga. Ver Foto 31 y 32.
Av. Próceres:
La vía permite acceder a la urbanización de PRO del distrito de Los Olivos, cuenta
con las siguientes características:
Dos carriles por sentido.
Pendiente inferior al 1%.
Pavimento en regular estado de conservación.
Cuenta con servicio de transporte público autorizado por la DMTU. Ver Foto 33.
Av. Cordialidad:
A continuación de la Av. Próceres y permite comunicar a los AA.HH. de Los Portales,
Los Jardines y Valle de la Ensenada del distrito de Puente Piedra con la
Panamericana Norte.
Foto 35: Av. Cordialidad (límite del distrito de Los Olivos con Puente Piedra)
Foto 36: Puente Chillón /Av. Cordialidad (Límite del Distrito de Los Olivos y Puente Piedra)
Av. El Rosedal:
Vía de un carril por sentido.
Pendiente de aproximadamente 3%.
Pavimento en mal estado de conservación.
Cuenta con servicio de transporte público autorizado por la DMTU.
En ella se ubica el Terminal de la Empresa de Transportes Santa Luzmila de la
ruta SO21. Ver Foto 41 y 42.
Foto 42: Av. El Rosedal, Terminal de la Empresa de Transportes Santa Luzmila. Ruta SO21
Foto 44: Ca. Los Olivos. Terminal de la E.T. Perú SAC - Ruta NO87
Foto 45: Ca. Los Olivos. Terminal de la E. T. Alfa SAC - Ruta SO02
La longitud del recorrido en un solo sentido desde el terminal Sur es de: 2.85 Km.
Tabla 5: Rutas autorizadas por la Dirección Municipal de Transporte Urbano (DMTU) para circular por
la Av. Alameda Sur.
TRATAMIENTO
RUTA ORIGEN – DESTINO PRINCIPALES VÍAS DEL RECORRIDO
DE LA RUTA
S.J. de Lurigancho - Av. P. de la Independencia, Av. Tacna, Av. Salaverry, Av. Suprimir Tramo Sur
EO35
Chorrillos Del Ejército, Barranco, Av. Huaylas
Lima – Chorrillos Av. Brasil, Av. Del Ejército, Barranco, Huaylas, Av. Suprimir Tramo Sur
SCR08
Alameda Sur
Carabayllo – Chorrillos Av. Universitaria, Av. Bolívar, Av. Brasil, Av. Arequipa, Suprimir Tramo Sur
SM18
Barranco, Prol. Paseo de la República
Carabayllo - Chorrillos Av. Universitaria, Av. La Marina, Av. Javier Prado, Av. San Suprimir Tramo Sur
SO35
Luis, Av. Ayacucho, Barranco, Av. Huaylas
Chorrillos – Chorrillos Av. Alameda Sur, Barranco, Av. Arequipa, Av. Tacna, Desaparece
SO26 S.M. de Porres, Universitaria, Av. Bolívar, Av. Arequipa,
Barranco
S.J. de Lurigancho – Av. P. De la Independencia, Av. Abancay, Vía Expresa, Desaparece
SO08
Chorrillos Barranco, Av. Huaylas
S.J. de Miraflores – Pamplona, Av. San Juan, Av. Alipio Ponce, Av. Guardia No cambia
SCR14
Chorrillos Civil, Av. Alameda Sur
V.M. del Triunfo – Villa María, Av. San Juan, Av. Alipio Ponce, Av. Guardia No cambia
SCR41 Chorrillos Civil,
De las rutas autorizadas a circular por esta vía, según el tratamiento de rutas
propuesto se eliminan las rutas SO26 y SO08, mientras que las rutas EO35,
SCR08,SM18 y SO35 se recomiendan suprimir el tramo sur de sus recorridos a
partir de su coincidencia con el sistema, por lo que quedarían circulando únicamente
las rutas SCR14 y SCR41.
La Longitud del recorrido en solo sentido desde el terminal Sur es de: 5.57 Km.
Este recorrido considera el mismo de la Ruta SO02, desde el terminal Sur del
Sistema hasta su Paradero final, ubicado en el Asentamiento Humano América
en el distrito de San Juan de Miraflores.
Esta zona cuenta con servicio de transporte público autorizado por la DMTU, y
que se describe en la Tabla 6.
Tabla 6: Rutas autorizadas por la Dirección Municipal de Transporte Urbano (DMTU) a circular por las
Av. 12 de octubre y Av. Volcán Coropuna.
RUTA ORIGEN – DESTINO PRINCIPALES VÍAS Y ZONAS TRATAMIENTO
DE LA RUTA
Chorrillos – Santa Av. Riva Agüero, Av. Grau, Av. Brasil, Av. Del Ejército, Suprimir Tramo Sur
SM10
Anita Barranco, Prol. Paseo de la República
Chorrillos – V.M. del Villa María, Av. De Los Héroes, Av. T. Marsano, Av. Desaparece
SM37
Triunfo Ayacucho, Av. Huaylas,
S.J. de Miraflores – Pan. Norte, Av. A. Ugarte, Vía Expresa, Barranco, Prol. Desaparece
SO02
Pte. Piedra Paseo de la República
Chorrillos – S.J. de Av. Malecón Checa, Av. Huanuco, La Victoria, Av. República Desvío Bolognesi
SO28
Lurigancho de Panamá, Barranco, Av. Huaylas
Chorrillos - Lima Av. Tingo María, Av Sucre, Av. Del Ejército, Miraflores, Suprimir Tramo Sur
SO74
Barranco, Av. Huaylas
De acuerdo al tratamiento de rutas propuesto, tanto las rutas SM37 y SO02 serán
absorbidas totalmente por el sistema, y de forma parcial las rutas SM10 y SO74 en
el tramo sur de su recorrido.
Por otro lado en las labores de campo se identificaron las rutas de código IO36,
SO55 y SO44, las que sin estar autorizadas sobre el recorrido propuesto vienen
circulando por ella.
Av. 12 de Octubre:
Es la principal vía de acceso desde la Av. Camino del Inca (Antigua
Panamericana Sur) hacia los asentamientos humanos de Las Delicias, Tupac
Amaru y Pumacahua, en el distrito de Chorrillos.
Adicionalmente al transporte público esta zona es atendida por los autos
colectivos que cubren el servicio Centro de Lima – Chorrillos. Ver Foto 50.
La vía cuenta con una carril por sentido a lo largo de toda su extensión.
El pavimento se encuentra en regular estado de conservación. Ver Foto 49.
Cuenta con una pendiente aproximada de 1%.
Foto 56: Antigua Panamericana Sur, entre Av. Alameda Sur y Av. Alameda Los Horizontes
Foto 57: Antigua Panamericana Sur, entre Av. Alameda Los Horizontes y Terminal de la Ruta SO03
AL igual que en los anteriores recorridos, en esta zona, además de la ruta SO03,
también se observa el transporte en auto colectivo.
Tabla 7: Rutas autorizadas por La Dirección Municipal de Transporte Urbano (DMTU) para
circular por la Av. Guardia Civil.
ORIGEN –
RUTA PRINCIPALES VÍAS Y ZONAS TRATAMIENTO
DESTINO
Av. Arriola, Av. R. De Panamá, Barranco, Av. Huaylas, Av.
EM53 Ate – S..J.M Desvío
Guardia Civil, Av. A.Ponce, Av. San Juan
S.M.Porres – Av. Izaguirre, Av. T.Amaru, Av. Arequipa, Barranco, Prol.
NO07 Desaparece
V.M. del Triunfo Paseo de la República, Av. San Juan
Rímac – S.J. de Av. Tacna, Vía Expresa, Barranco, Av. Huaylas, Av. Alipio
SO07 Desaparece
Miraflores Ponce, Av. San Juan
S.J. Lurigancho – Av. P. de la Independencia, Av. Tacna, Av. Arequipa, Barranco,
SM24 Dividir
S.J.Miraflores Prol. Paseo de la República, Av. Alipio Ponce
Av. La Paz, Av. Bolívar, Av. A.Ugarte, Av. Iquitos, Paseo de la
San Miguel –S.J
SO25 República, Barranco, Prol. Paseo de la República, Av. De los Dividir
de Miraflores
Héroes.
S.J. Lurigancho – Av. Abancay, Av. Rep. de Panamá, Barranco, Prol. Paseo de la
SO13 Dividir
V.M. Triunfo República, Av. A. Ponce, Av. San Juan
San Miguel – Av. Bolivar, Av. Tingo María, Paseo Colón, Av. Iquitos, Av. Rep.
SO44 Dividir
Chorrillos de Panamá, Barranco, Prol. Paseo de la República
La Victoria – S.J. Av. República de Panamá, Barranco, Prol. Paseo de la Suprimir Tramo
SM15
Miraflores República, Av. De los Héroes Norte
S.M. de Porres – Av. Izaguirre, Av. Túpac Amaru, Av. Tacna, Av. J.Prado, Av. Suprimir Tramo
NO24
Chorrillos Aviación, Av. Benavides, Av. Caminos del Inca Norte
Av. Canadá, Av. San Luis, Av. Aviación. Barranco, Prol. Paseo Suprimir Tramo
EO113 Ate – S. de Surco
de la República, Av. Alipio Ponce Sur
Santa Anita – Av. Tacna, Av. Brasil, Av. Del Ejército, Miraflores, Prol. Paseo Suprimir Tramo
SM12
Chorrillos de la República, Av. Ayacucho Sur
Los Olivos – V. Av. Izaguirre, Av. T.Amaru, Av. Arequipa, Barranco, Prol.
SO24 Desaparece
El Salvador Paseo de la República, Pan. Sur.
Independencia – Av. T.Amaru, Av. Alcázar, Av. Huanuco, Av. Isabel La
SO39 Desaparece
Chorrillos Católica, P. de la República, Barranco, Prol. P. República.
S.J. Lurigancho – Rep. de Panamá, Barranco, Prol. Paseo de la República, Av. A.
SO42 Desvía
Pachacamac Ponce, Av. Pastor Sevilla
S.J. Miraflores – Pamplona, Av. San Juan, Av. Alipio Ponce, Av. Guardia Civil,
SCR14 No cambia
lo Chorrillos Av. Alameda Sur
V.M. Triunfo –
SCR22 Av. Iglesias, Av. Machuca, Av. Alipio Ponce No cambia
Chorrillos
Chorrillos – V.M. Av. San Juan, Av. Alipio Ponce, Av. Guardia Civil, Av. Alameda
SCR41 No cambia
del Triunfo Sur
V.M. del Triunfo –
SM42 Av. Pachacutec, Av. San Juan, Av. Alipio Ponce, Av. Huaylas No cambia
Chorrillos
S.J. Miraflores –
SO47 Av. Pachacutec, Av. San Juan, Av. Alipio Ponce No cambia
Chorrillos
S.J.Miraflores –
SO50 Pamplona, Av. San Juan, Pan. Sur, Av. Huaylas No cambia
Chorrillos
V.M. del Triunfo –
SO50A Av. Pachacutec, Av. San Juan, Av. Alipio Ponce, Av Huaylas No cambia
Chorrillos –
V.M. del Triunfo –
SO64A Av. Pachacutec , Av. Próceres, Av. Matellini, No cambia
Chorrillos
Por sus características esta vía se puede dividir en dos tramos muy bien
diferenciados. El primero se inicia en la Av. Villa Marina hasta su intersección
con la Av. Alipio Ponce, (ver Foto 60), el cual presenta tres carriles por
sentido, pavimento en regular estado de conservación y cruza la urbanización
La Campiña del distrito de Chorrillos, zona completamente consolidada.
Foto 61: Av. Guardia Civil, intersección con Av. Alipio Ponce
Foto 63: Terminal de la ruta EO26-E. T. Santo Cristo, en la Prolongación de la Av. Guardia Civil
ÍNDICE
1. HORA PUNTA AM
Ruta TODAS
Intervalo
Sentido SN
Ruta R01
Intervalo 5,3
Sentido SN
Ruta R02
Intervalo 3,6
Sentido SN
Ruta R04
Intervalo 3,5
Sentido SN
Ruta R08
Intervalo 3,3
Sentido SN
Ruta R09
Intervalo 3,0
Sentido SN
Ruta R10
Intervalo 3,9
Sentido SN
2. HORA PUNTA PM
Ruta TODAS
Intervalo
Sentido SN
Ruta R01
Intervalo 3,3
Sentido SN
Ruta R02
Intervalo 4,7
Sentido SN
Ruta R04
Intervalo 4,7
Sentido SN
Ruta R08
Intervalo 4,3
Sentido SN
Ruta R09
Intervalo 4,1
Sentido SN
Ruta R10
Intervalo 4,2
Sentido SN
3. HORA VALLE
Ruta TODAS
Intervalo
Sentido SN
Ruta R01
Intervalo 5
Sentido SN
Ruta R09
Intervalo 3,5
Sentido SN
Ruta R10
Intervalo 4
Sentido SN
ÍNDICE
1. HORA PUNTA AM
Ruta TODAS
Intervalo
Sentido SN
Ruta R01
Intervalo 8
Sentido SN
Ruta R02
Intervalo 5,6
Sentido SN
Ruta R04
Intervalo 3,6
Sentido SN
Ruta R08
Intervalo 4,5
Sentido SN
Ruta R09
Intervalo 3,3
Sentido SN
Ruta R10
Intervalo 4,8
Sentido SN
2. HORA PUNTA PM
Ruta TODAS
Intervalo
Sentido SN
Ruta R01
Intervalo 6,5
Sentido SN
Ruta R02
Intervalo 8
Sentido SN
Ruta R04
Intervalo 6
Sentido SN
Ruta R08
Intervalo 8
Sentido SN
Ruta R09
Intervalo 4,3
Sentido SN
Ruta R10
Intervalo 6,9
Sentido SN
3. HORA VALLE
Ruta TODAS
Intervalo
Sentido SN
Ruta R01
Intervalo 6
Sentido SN
Ruta R09
Intervalo 3,3
Sentido SN
ÍNDICE
1. RUTAS TRONCALES.......................................................................................1
1.1. HORA PUNTA AM ............................................................................................1
1.2. HORA PUNTA PM ............................................................................................1
1.3. HORA VALLE ...................................................................................................1
1.4. RESUMEN ........................................................................................................2
2. RUTAS ALIMENTADORAS ..............................................................................3
1. RUTAS TRONCALES
HORA PUNTA AM
Demanda Oferta Condiciones operativas
Descripción Viajeros IR Intervalo Frecuencia Veh - km Tiempo de Tiempo en Margen de Tiempo de Flota Indice de Viajeros por
Ruta Sentido Longitud Viajeros (2 h) Viajeros (HP) Tramo Crítico Tramo crítico (Viajeros/Cmax) (min) (buses/h) (hora) Vel. Comercial vuelta terminales Seguridad cálculo Necesaria Ocupac. veh-km
R1 NS 26,1 7036 3799 Caquetá - 2 de mayo 1629 2,33 5,3 11,3 592,0 25,8 121,42 10 10% 144,6 27 90,0% 9,7
SN 26,1 3588 1938 Aramburú - Corpac 740 2,62 5,3 11,3 40,9%
R2 NS 26,1 6673 3604 Tomás Valle - UNI 2220 1,62 3,6 16,7 871,5 28,8 108,92 10 10% 130,8 36 83,3% 7,7
SN 26,1 5680 3067 Rep. Panamá - Corpac 2373 1,29 3,6 16,7 89,0%
R4 NS 26,4 7543 4073 Izaguirre - Caquetá 2164 1,88 3,5 17,1 905,8 26,7 118,96 10 10% 141,9 41 78,9% 8,9
SN 26,4 7400 3996 Rep. Panamá - R.Palma 2489 1,61 3,5 17,1 90,8%
R8 NS 26,1 6349 3428 Uni - Habich 2294 1,49 3,3 18,2 950,8 29,0 108,09 10 10% 129,9 39 78,9% 6,9
SN 26,1 5718 3088 Rep. Panamá - Corpac 2637 1,17 3,3 18,2 90,7%
R9 NS 26,4 9380 5065 Caquetá - Pza Castilla 2970 1,71 3,0 20,3 1074,7 26,7 118,96 10 10% 141,9 48 91,3% 8,1
SN 26,4 6780 3661 Corpac - J.Prado 2336 1,57 3,0 20,3 71,8%
R10 NS 26,1 6012 3246 Caquetá - 2 de mayo 2224 1,46 3,9 15,4 804,5 28,2 111,42 10 10% 133,6 34 90,4% 7,6
SN 26,1 5314 2870 Angamos - J.Prado 1974 1,45 3,9 15,4 80,2%
Todo NS 42993 23216 Tomás Valle - Metro 13288 1,75 99,0 5199,4 225 83,9% 8,0
SN 34480 18619 Corpac - J.Prado 12255 1,52 99,0 77,3%
HORA PUNTA PM
Demanda Oferta Condiciones operativas
Descripción Viajeros IR Intervalo Frecuencia Veh - km Tiempo de Tiempo en Margen de Tiempo de Flota Indice de Viajeros por
Ruta Sentido Longitud Viajeros (2 h) Viajeros (HP) Tramo Crítico Tramo crítico (Viajeros/Cmax) (min) (buses/h) (hora) Vel. Comercial vuelta terminales Seguridad cálculo Necesaria Ocupac. veh-km
R1 NS 26,1 6256 3316 E. Barranco - F. Terán 1230 2,70 3,3 18,2 950,8 25,8 121,42 10 10% 144,6 44 42,3% 9,5
SN 26,1 10790 5719 Parque del Trabajo - Habich 2663 2,15 3,3 18,2 91,5%
R2 NS 26,1 5018 2659 Corpac - Rep. Panamá 1567 1,70 4,7 12,8 667,6 28,8 108,92 10 10% 130,8 28 76,7% 8,9
SN 26,1 6218 3295 Caquetá - Pque del Trabajo 1714 1,92 4,7 12,8 83,9%
R4 NS 26,4 5201 2756 R.Palma - El Progreso 1263 2,18 4,7 12,8 674,6 26,7 118,96 10 10% 141,9 30 61,9% 9,4
SN 26,4 6779 3593 Pza Castilla - Caquetá 1690 2,13 4,7 12,8 82,7%
R8 NS 26,1 4387 2325 Corpac - Rep. Panamá 1642 1,42 4,3 14,0 729,7 29,0 108,09 10 10% 129,9 30 73,5% 7,7
SN 26,1 6195 3283 Parque del Trabajo - Habich 2037 1,61 4,3 14,0 91,2%
R9 NS 26,4 5088 2697 Corpac - Aramburú 1316 2,05 4,1 14,6 773,3 26,7 118,96 10 10% 141,9 35 56,2% 8,7
SN 26,4 7602 4029 Caquetá - Los Jazmines 2006 2,01 4,1 14,6 85,7%
R10 NS 26,1 5802 3075 R.Palma - Benavides 1924 1,60 4,2 14,3 747,0 28,2 111,42 10 10% 133,6 32 84,2% 8,3
SN 26,1 5947 3152 Angamos - J.Prado 1534 2,05 4,2 14,3 67,1%
Todo NS 31751 16828 28 de julio - Rep. Panamá 8403 2,00 86,6 4542,9 199 60,7% 8,8
SN 43532 23072 Parque del Trabajo - Habich 11640 1,98 86,6 84,0%
HORA VALLE
Demanda Oferta Condiciones operativas
Descripción Viajeros IR Intervalo Frecuencia Veh - km Tiempo de Tiempo en Margen de Tiempo de Flota Indice de Viajeros por
Ruta Sentido Longitud Viajeros (2 h) Viajeros (HP) Tramo Crítico Tramo crítico (Viajeros/Cmax) (min) (buses/h) (hora) Vel. Comercial vuelta terminales Seguridad cálculo Necesaria Ocupac. veh-km
R1 NS 26,1 4622 2357 Corpac - Aramburú 1064 2,22 5,0 12,0 627,5 25,8 121,42 10 10% 144,6 29 55,4% 8,7
SN 26,1 6089 3105 Corpac - J.Prado 1234 2,52 5,0 12,0 64,3%
R2 NS 26,1 4157 2120 Corpac - Rep Panamá 1215 1,75 5,0 12,0 627,5 28,8 108,92 10 10% 130,8 26 63,3% 7,2
SN 26,1 4746 2421 Corpac - Canadá 1127 2,15 5,0 12,0 58,7%
R4 NS 26,4
SN 26,4
R8 NS 26,1
SN 26,1
R9 NS 26,4 7354 3751 Corpac - Aramburú 1794 2,09 3,5 17,1 905,8 26,7 118,96 10 10% 141,9 41 65,4% 9,0
SN 26,4 8663 4418 Corpac - J.Prado 2046 2,16 3,5 17,1 74,6%
R10 NS 26,1 4817 2457 Canadá - J.Prado 1381 1,78 4,0 15,0 784,4 28,2 111,42 10 10% 133,6 33 57,5% 6,7
SN 26,1 5559 2835 Angamos - Corpac 1583 1,79 4,0 15,0 66,0%
Todo NS 20951 10685 Corpac - Aramburú 5329 2,01 56,1 2945,3 129 59,3% 8,0
SN 25057 12779 Corpac - J.Prado 5708 2,24 56,1 63,5%
1.4. RESUMEN
Transbordos 23045
Viajeros que entran al sistema 436084
2. RUTAS ALIMENTADORAS
TRAMO CRÍTICO
Intervalos (1) Carga maxima (2 horas)(4) Carga máxima (1 hora)(5) I.R.(6) Int Ajustado (7) Frecuencia (8)
Ruta Sentido Longitud Tipo Capac AM HV PM AM HV PM AM HV PM AM HV PM AM HV PM AM HV PM
LN06 1 2,99 MIC 40 1,0 2,2 1,7 4507 1913 1953 2434 975 1035 1,00 1,00 1,00 0,99 2,0 1,41 60,84 30,16 42,70
LN06 2 2,99 MIC 40 1,0 2,2 1,7 1262 2365 3223 682 1206 1708 1,01 1,00 1,01 0,99 2,0 1,41 60,84 30,16 42,70
LN07 1 3,23 MIC 40 1,0 2,2 1,2 4437 1808 1594 2396 922 845 1,00 1,00 1,00 1,00 2,2 1,18 59,90 27,47 50,87
LN07 2 3,23 MIC 40 1,0 2,2 1,2 1247 2154 3839 674 1099 2035 1,00 1,00 1,00 1,00 2,2 1,18 59,90 27,47 50,87
LN09 1 11,46 OMN 80 1,4 4,0 2,0 6508 2363 2285 3514 1205 1211 1,36 1,25 1,44 1,37 3,9 1,21 43,93 15,31 49,46
LN09 2 11,46 OMN 80 1,4 4,0 2,0 1294 2402 7466 699 1225 3957 1,38 1,14 1,13 1,37 3,9 1,21 43,93 15,31 49,46
LN21 1 7,00 OMN 80 2,0 4,4 3,5 1629 2155 2665 880 1099 1412 1,01 1,02 1,01 1,98 4,4 3,40 30,33 13,74 17,65
LN21 2 7,00 OMN 80 2,0 4,4 3,5 4493 1854 1784 2426 946 945 1,03 1,02 1,05 1,98 4,4 3,40 30,33 13,74 17,65
LN22 1 2,13 OMN 80 4,6 15,0 3,2 1755 381 618 947 194 327 1,05 1,12 1,20 5,07 15,0 3,93 11,84 4,00 15,25
LN22 2 2,13 OMN 80 4,6 15,0 3,2 468 258 2302 253 131 1220 1,17 1,09 1,12 5,07 15,0 3,93 11,84 4,00 15,25
LS31 1 6,90 MIC 40 1,8 5,0 2,6 656 915 1802 354 466 955 1,22 1,15 1,19 1,94 5,1 2,51 31,00 11,66 23,87
LS31 2 6,90 MIC 40 1,8 5,0 2,6 2297 791 748 1240 404 397 1,31 1,34 1,61 1,94 5,1 2,51 31,00 11,66 23,87
LS32 1 5,12 MIC 40 1,6 3,5 1,8 1703 1295 3654 920 661 1937 1,23 1,16 1,13 1,60 2,8 1,24 37,47 21,15 48,42
LS32 2 5,12 MIC 40 1,6 3,5 1,8 2775 1659 2016 1499 846 1068 1,15 1,09 1,19 1,60 2,8 1,24 37,47 21,15 48,42
LS41 1 8,80 OMN 80 1,6 2,2 2,0 5334 4352 7259 2880 2220 3847 1,15 1,09 1,08 1,62 1,8 1,14 36,93 34,28 52,54
LS41 2 8,80 OMN 80 1,6 2,2 2,0 5471 5378 7930 2954 2743 4203 1,07 1,08 1,07 1,62 1,8 1,14 36,93 34,28 52,54
SO-02 1 5,57 OMN 80 3,0 10,0 3,5 2835 506 348 1531 258 184 1,02 1,05 1,41 3,14 15,0 3,74 19,14 4,00 16,03
SO-02 2 5,57 OMN 80 3,0 10,0 3,5 269 623 2419 145 318 1282 1,52 1,18 1,07 3,14 15,0 3,74 19,14 4,00 16,03
SO-03 1 1,75 OMN 80 6,3 15,0 6,3 1404 463 881 758 236 467 1,05 1,04 1,03 6,33 15,0 4,12 9,48 4,00 14,55
SO-03 2 1,75 OMN 80 6,3 15,0 6,3 1046 463 2197 565 236 1164 1,10 1,06 1,09 6,33 15,0 4,12 9,48 4,00 14,55
SO-07 1 3,10 OMN 80 3,3 7,5 6,5 875 798 1673 473 407 887 1,08 1,02 1,02 3,15 9,0 5,41 19,06 6,67 11,08
SO-07 2 3,10 OMN 80 3,3 7,5 6,5 2824 1026 700 1525 523 371 1,02 1,00 1,04 3,15 9,0 5,41 19,06 6,67 11,08
SO-08 1 2,85 OMN 80 4,5 10,0 5,0 1162 886 1694 628 452 898 1,00 1,00 1,00 4,54 10,0 5,35 13,23 6,00 11,22
SO-08 2 2,85 OMN 80 4,5 10,0 5,0 1960 850 868 1058 434 460 1,00 1,00 1,00 4,54 10,0 5,35 13,23 6,00 11,22
Ocupacion (9) Velocidad (10) Tiempo vuelta (11) Tiempo en terminal (12) Resguardo (13) Tiempo de cálculo (14) Flota (15) Flota (16) Flota (17) Veh - km / hora
Ruta Sentido Longitud Tipo Capac AM HV PM AM HV PM AM HV PM AM HV PM AM HV PM AM HV PM AM HV PM AM HV PM AM HV PM
LN06 1 2,99 MIC 40 100% 81% 61% 19,2 19,2 19,2 18,3 18,3 18,3 5,0 5,0 5,0 0% 0% 0% 23,3 23,3 23,3 23,63 11,71 16,58 24 12 17 24 363,8 180,3 255,3
LN06 2 2,99 MIC 40 28% 100% 100% 20,0 20,0 20,0
LN07 1 3,23 MIC 40 100% 84% 42% 19,5 19,5 19,5 19,6 19,6 19,6 5,0 5,0 5,0 0% 0% 0% 24,6 24,6 24,6 24,56 11,26 20,86 25 12 21 25 386,9 177,5 328,6
LN07 2 3,23 MIC 40 28% 100% 100% 20,1 20,1 20,1
LN09 1 11,46 OMN 80 100% 98% 31% 22,2 22,2 22,2 61,6 61,6 61,6 10,0 10,0 10,0 0% 0% 0% 71,6 71,6 71,6 52,41 18,27 59,01 53 19 60 60 1006,9 351,0 1133,6
LN09 2 11,46 OMN 80 20% 100% 100% 22,4 22,4 22,4
LN21 1 7,00 OMN 80 36% 100% 100% 29,3 29,3 29,3 28,7 28,7 28,7 10,0 10,0 10,0 0% 0% 0% 38,7 38,7 38,7 19,58 8,87 11,40 20 9 12 20 424,6 192,3 247,1
LN21 2 7,00 OMN 80 100% 86% 67% 29,1 29,1 29,1
LN22 1 2,13 OMN 80 100% 61% 27% 19,2 19,2 19,2 13,4 13,4 13,4 5,0 5,0 5,0 0% 0% 0% 18,4 18,4 18,4 3,63 1,23 4,68 4 2 5 5 50,5 17,0 65,0
LN22 2 2,13 OMN 80 27% 41% 100% 18,9 18,9 18,9
LS31 1 6,90 MIC 40 29% 100% 100% 22,3 22,3 22,3 38,6 38,6 38,6 5,0 5,0 5,0 0% 0% 0% 43,6 43,6 43,6 22,51 8,47 17,33 23 9 18 23 427,9 160,9 329,4
LS31 2 6,90 MIC 40 100% 87% 42% 20,7 20,7 20,7
LS32 1 5,12 MIC 40 61% 78% 100% 22,3 22,3 22,3 28,7 28,7 28,7 5,0 5,0 5,0 0% 0% 0% 33,7 33,7 33,7 21,02 11,86 27,16 22 12 28 28 383,7 216,6 495,8
LS32 2 5,12 MIC 40 100% 100% 55% 20,7 20,7 20,7
LS41 1 8,80 OMN 80 97% 81% 92% 19,1 19,1 19,1 51,7 51,7 51,7 10,0 10,0 10,0 0% 0% 0% 61,7 61,7 61,7 37,97 35,25 54,02 38 36 55 55 649,9 603,4 924,6
LS41 2 8,80 OMN 80 100% 100% 100% 22,0 22,0 22,0
SO-02 1 5,57 OMN 80 100% 81% 14% 16,1 16,1 16,1 41,6 41,6 41,6 10,0 10,0 10,0 0% 0% 0% 51,6 51,6 51,6 16,44 3,44 13,77 17 4 14 17 213,2 44,6 178,5
SO-02 2 5,57 OMN 80 10% 99% 100% 16,1 16,1 16,1
SO-03 1 1,75 OMN 80 100% 74% 40% 24,4 24,4 24,4 8,6 8,6 8,6 5,0 5,0 5,0 0% 0% 0% 13,6 13,6 13,6 2,15 0,91 3,29 3 1 4 4 33,2 14,0 50,9
SO-03 2 1,75 OMN 80 75% 74% 100% 24,5 24,5 24,5
SO-07 1 3,10 OMN 80 31% 76% 100% 37,1 37,1 37,1 9,3 9,3 9,3 5,0 5,0 5,0 0% 0% 0% 14,3 14,3 14,3 4,54 1,59 2,64 5 2 3 5 118,2 41,3 68,7
SO-07 2 3,10 OMN 80 100% 98% 42% 43,4 43,4 43,4
SO-08 1 2,85 OMN 80 59% 94% 100% 13,9 13,9 13,9 36,7 36,7 36,7 5,0 5,0 5,0 0% 0% 0% 41,7 41,7 41,7 9,20 4,17 7,80 10 5 8 10 75,4 34,2 64,0
SO-08 2 2,85 OMN 80 100% 90% 51% 7,0 7,0 7,0
238 118 239 244 123 245 276 4134,0 2033,1 4141,7
(1) Intervalo introducido en el modelo para estas rutas. Se ha llegado a estos valores iterativamente, ajustando demandas a intervalos
(2) Viajeros totales en la ruta obtenidos en el modelo para los periodos de dos horas modelados
(3) Viajeros totales en la ruta obtenidos en el modelo para los periodos de dos horas modelados que transbordan de las rutas alimentadoras a las rutas troncales o viceversa
(4) Viajeros en el tramo más cargado de la ruta en el periodo de dos horas modelado. En las rutas más cortas suele coincidir con el total de viajeros
(5) Cálculo de la carga máxima en la hora punta, utilizando los coeficientes de cada periodo (0,54, 0,51, 0,53)
(6) Índice de renovación: viajeros totales dividido por viajeros en tramo crítico
(7) Intervalo ajustado. En algunas rutas es preciso ajustar el intervalo introducido en el modelo para la carga finalmente obtenida. Estas columnas reflejan este ajuste
El objetivo es ajustar el intervalo para la demanda en el tramo crítico
(8) Frecuencia. Número de circulaciones por hora
(9) Ocupación: grado de ocupación en la hora punta con el intervalo ajustado y autobuses de 80 plazas en el tramo crítico
(10) Velocidad para cada ruta, obtenida del modelo (velocidad para el viajero)
(11) Tiempo (minutos) necesario para dar una vuelta completa
(12) Tiempo de permanencia en terminales en cada vuelta
(13) Margen de resguardo en el dimensionamiento
(14) Tiempo de vuelta más tiempo en terminales más margen de resguardo
(15) Flota necesaria para dar el intervalo ajustado
(16) Flota necesaria (número entero de autobuses) en cada ruta y periodo
(17) Flota necesaria, suponiendo rutas totalmente independientes (es el máximo de las tres columnas (16) redondeado al entero siguiente)
ÍNDICE
1. INTRODUCCIÓN ..............................................................................................1
2. CÁLCULO DE LAS ELASTICIDADES PARA EL DISEÑO BÁSICO.................1
3. OTROS CÁLCULOS REALIZADOS .................................................................6
4. CONSIDERACIONES SOBRE LAS ELASTICIDADES ....................................7
5. CONSIDERACIONES SOBRE LAS TARIFAS .................................................9
1. INTRODUCCIÓN
En el diseño del modelo operacional, uno de los elementos principales para valorar
el negocio del operador y poder definir las estrategias tarifarias es el estudio de las
elasticidades de la demanda.
Se ha realizado esta simulación para los tres periodos del día (Hora Punta de
Mañana, Hora Valle y Hora Punta de Tarde), con el objeto de comprobar los
comportamientos en las diferentes situaciones simuladas.
Los resultados obtenidos en cada uno de los periodos de simulación son los
siguientes:
60%
40%
Variación Demanda
20%
AM
HV
0%
PM
-30% -20% -9% 0 9% 19% 30% 40% 50%
Total Diario
-20%
-40%
-60%
Variación Tarifa
-30% -1,357
-20% -1,264
-10% -1,192
0%
10% -1,025
20% -0,969
30% -0,900
40% -0,804
50% -0,762
-30% -1,536
-20% -1,563
-10% -1,427
0%
10% -1,204
20% -1,039
30% -1,014
40% -0,968
50% -0,912
-30% -1,373
-20% -1,378
-10% -1,263
0%
10% -0,951
20% -0,909
30% -0,910
40% -0,871
50% -0,837
-30% -1,477
-20% -1,480
-10% -1,358
0%
10% -1,131
20% -1,005
30% -0,976
40% -0,923
50% -0,873
0,00
-40% -30% -20% -10% 0% 10% 20% 30% 40% 50% 60%
-0,20
Elasticidad Demanda/Tarifa
-0,40
-0,60
AM
-0,80
HV
PM
-1,00
Total Diario
-1,20
-1,40
-1,60
-1,80
Variación Tarifa
Recaudo
500000
450000
400000
350000
300000
250000 Recaudo
200000
150000
100000
50000
0
-40% -30% -20% -10% 0% 10% 20% 30% 40% 50% 60%
Se realizó un cálculo de elasticidades en las hipótesis del diseño preliminar, esto es,
con un valor del tiempo de 4,5 soles/hora y con unos tiempos en el sistema un 20%
inferiores a los utilizados finalmente. Con estas hipótesis, los valores obtenidos para
las elasticidades son los siguientes:
Esto es, los valores obtenidos presentan una pauta similar, pero con unos valores
absolutos inferiores en un 50% a los del diseño básico.
9 Por otra parte, la disminución del valor del tiempo produce a su vez un menor
atractivo de los ahorros de tiempo a cambio de tarifa, y, por tanto, una mayor
sensibilidad a variaciones de uno u otro.
Una estrategia conservadora utilizaría los valores obtenidos con los parámetros
restrictivos (diseño básico, elasticidad próxima a -1) para los incrementos tarifarios y
los valores obtenidos con el diseño preliminar (elasticidad próxima a -0,5) para las
disminuciones tarifarias. Otra estrategia intermedia sería generar una curva de
-30% -0,631
-20% -0,570
-10% -0,514
0%
10% -0,604
20% -0,669
30% -0,740
40% -0,812
50% -0,873
Bien una elasticidad promedio de las obtenidas para ambos diseños operacionales:
-30% -1,018
-20% -1,020
-10% -0,936
0%
10% -0,807
20% -0,726
30% -0,705
40% -0,666
50% -0,630
0
-0,30 -0,20 -0,10 0,00 0,10 0,20 0,30 0,40 0,50
-0,2
-0,4
-0,6
Elasticidad
Dis.Básico
Dis.Prelim.
-0,8 Alt.1
Alt.2
-1 Alt. 3
-1,2
-1,4
-1,6
Variación Tarifa
Esto quiere decir que, si en la actualidad la tarifa media del sistema de transporte es
de 1,3 soles, las simulaciones realizadas equivalen a la hipótesis de tarifa 1,3 soles,
y las variaciones planteadas en los cálculos de elasticidad deben referirse a ese
valor (esto es, la variación 0% sería 1,3 soles, la variación + 10% sería 1,43 soles,
etc)
Esto es, cuando se habla de que se han realizado las simulaciones con la tarifa
media de un sol, quiere decirse que se han realizado las simulaciones con una tarifa
igual a la tarifa media del sistema actual.
ÍNDICE
1. INTRODUCCIÓN ..............................................................................................1
2. RUTAS A ELIMINAR ........................................................................................1
3. RUTAS ABSORBIDAS POR EL SISTEMA.......................................................2
4. RUTAS A MODIFICAR Y/O RECORTAR .........................................................3
5. RUTAS A DESVIAR (ALFONSO UGARTE / TACNA) ......................................5
1. INTRODUCCIÓN
El desarrollo en fases del proyecto lleva a ordenar también en fases las actuaciones
sobre las rutas existentes, descritas en el anexo 26. En los siguientes apartados se
detallan las actuaciones y su ordenación, agrupadas en los mismos capítulos del
anexo antes citado.
2. RUTAS A ELIMINAR
Las rutas a eliminar se organizan en dos fases: una primera con la puesta en marcha
del tramo centro – sur, y otra con el resto del sistema.
ACTUACIÓN FASE I
Codigo
N° Tratamiento
de Ruta
1 NM12 Desaparece
2 SM05 Desaparece
3 SM37 Desaparece
4 SO24 Desaparece
5 SO26 Desaparece
6 SO39 Desaparece
ACTUACIÓN FASE II
Codigo
N° Tratamiento
de Ruta
1 IO02 Desaparece
2 NCR01 Desaparece
3 NCR05 Desaparece
4 NCR09 Desaparece
5 NCR10 Desaparece
6 NCR13 Desaparece
7 NCR18 Desaparece
8 NM07 Desaparece
9 NM13 Desaparece
10 NM16 Desaparece
11 NM20 Desaparece
12 NM30 Desaparece
13 NM45 Desaparece
14 NO07 Desaparece
15 NO100 Desaparece
16 NO23 Desaparece
17 NO37 Desaparece
18 NO84 Desaparece
19 NO96 Desaparece
Las actuales rutas de la Vía Expresa se propone que sean absorbidas por el
sistema, desapareciendo en su zona central y constituyéndose en alimentadoras en
los extremos. El tratamiento parcial supone mantener parcialmente (hasta Plaza
Grau) las rutas que circulan por Tupac Amaru y Panamericana Norte, y dar el
tratamiento completo a las que circulan hacia San Juan de Lurigancho.
ACTUACIÓN FASE I
Codigo
N° Tratamiento
de Ruta
1 ECR19 Suprimir Tramo Sur
2 EM53 Desvío Bolognesi
3 EM54 Suprimir Tramo Sur
4 EM64 Desvío Bolognesi
5 EO100 Desvío R. de Panamá
6 EO113 Suprimir Tramo Sur
7 EO35 Suprimir Tramo sur
8 NM28 Desvío Bolognesi
9 NM29 Suprimir Tramo Sur
10 NM35 Desvío Bolognesi
11 SCR08 Suprimir Tramo Sur
12 SCR11 Desvío Bolognesi
13 SM10 Suprimir Tramo Sur
14 SM12 Suprimir Tramo sur
15 SM15 Suprimir Tramo Norte
16 SM18 Suprimir Tramo Sur
17 SM24 Dividir
18 SM38 Suprimir Tramo Sur
19 SO13 Dividir
20 SO25 Dividir
21 SO28 Desvío Bolognesi
22 SO35 Suprimir Tramo Sur
23 SO42 Desvía (evita Barranco)
24 SO44 Dividir
25 SO74 Suprimir Tramo Sur
ACTUACIÓN FASE II
Codigo
N° Tratamiento
de Ruta
1 IO62 Acabar en Bolognesi la ruta (2)
2 IO38 Comienza Dos de Mayo
3 IO33 Comienza en Amancaes
4 IO34 Comienza en Amancaes
5 IO35 Comienza en Amancaes
6 NO98 Desvío
7 EO109 Desvío Panamericana/Zarumilla
8 NM39 Desvío Panamericana/Zarumilla
9 EM29 Desvío Pte Dueñas/Habich
10 SO31 Desvío Tacna
11 IO77 Desvío Tingo María - Arica
12 OCR07 Desvío Tingo María - Arica
13 ECR15 Desvío Zarumilla
14 NM43A Desvío Zarumilla
15 NO50 Desvío Zarumilla
16 SM19A Desvío Zarumilla
17 SM19B Desvío Zarumilla
18 SO49A Desvío Zarumilla
19 NO87 Desvío Zarumilla
20 NO93 Desvío Zarumilla
21 SO14 Dividir (Alimentación + Bolognesi)
22 SM34 Eliminar Alfonso Ugarte
23 NO24 Suprime Tramo Norte
24 SM09 Suprimir coincidencias
25 NM41 Suprimir Tramo Norte
26 NO95 Suprimir Tramo Norte
27 EO52 Suprimir Zona Norte (desde Plaza Bolognesi)
28 NM14 Suprimir Zona Norte (desde Plaza Bolognesi)
29 NM15 Suprimir Zona Norte (desde Plaza Bolognesi)
30 NM33 Suprimir Zona Norte (desde Plaza Bolognesi)
31 NO99 Suprimir Zona Norte (desde Plaza Bolognesi)
32 SM03 Suprimir Zona Norte (desde Plaza Bolognesi)
33 SO37 Suprimir Zona Norte (desde Plaza Bolognesi)
ÍNDICE
1. INTRODUCCIÓN ..............................................................................................1
2. RUTAS A ELIMINAR ........................................................................................1
3. RUTAS ABSORBIDAS POR EL SISTEMA.......................................................2
4. RUTAS A MODIFICAR Y/O RECORTAR .........................................................3
5. RUTAS A DESVIAR (ALFONSO UGARTE / TACNA) ......................................5
1. INTRODUCCIÓN
El desarrollo en fases del proyecto lleva a ordenar también en fases las actuaciones
sobre las rutas existentes, descritas en el anexo 26. En los siguientes apartados se
detallan las actuaciones y su ordenación, agrupadas en los mismos capítulos del
anexo antes citado.
2. RUTAS A ELIMINAR
Las rutas a eliminar se organizan en dos fases: una primera con la puesta en marcha
del tramo centro – sur, y otra con el resto del sistema.
ACTUACIÓN FASE I
Codigo
N° Tratamiento
de Ruta
1 NM12 Desaparece
2 SM05 Desaparece
3 SM37 Desaparece
4 SO24 Desaparece
5 SO26 Desaparece
6 SO39 Desaparece
ACTUACIÓN FASE II
Codigo
N° Tratamiento
de Ruta
1 IO02 Desaparece
2 NCR01 Desaparece
3 NCR05 Desaparece
4 NCR09 Desaparece
5 NCR10 Desaparece
6 NCR13 Desaparece
7 NCR18 Desaparece
8 NM07 Desaparece
9 NM13 Desaparece
10 NM16 Desaparece
11 NM20 Desaparece
12 NM30 Desaparece
13 NM45 Desaparece
14 NO07 Desaparece
15 NO100 Desaparece
16 NO23 Desaparece
17 NO37 Desaparece
18 NO84 Desaparece
19 NO96 Desaparece
Las actuales rutas de la Vía Expresa se propone que sean absorbidas por el
sistema, desapareciendo en su zona central y constituyéndose en alimentadoras en
los extremos. El tratamiento parcial supone mantener parcialmente (hasta Plaza
Grau) las rutas que circulan por Tupac Amaru y Panamericana Norte, y dar el
tratamiento completo a las que circulan hacia San Juan de Lurigancho.
ACTUACIÓN FASE I
Codigo
N° Tratamiento
de Ruta
1 ECR19 Suprimir Tramo Sur
2 EM53 Desvío Bolognesi
3 EM54 Suprimir Tramo Sur
4 EM64 Desvío Bolognesi
5 EO100 Desvío R. de Panamá
6 EO113 Suprimir Tramo Sur
7 EO35 Suprimir Tramo sur
8 NM28 Desvío Bolognesi
9 NM29 Suprimir Tramo Sur
10 NM35 Desvío Bolognesi
11 SCR08 Suprimir Tramo Sur
12 SCR11 Desvío Bolognesi
13 SM10 Suprimir Tramo Sur
14 SM12 Suprimir Tramo sur
15 SM15 Suprimir Tramo Norte
16 SM18 Suprimir Tramo Sur
17 SM24 Dividir
18 SM38 Suprimir Tramo Sur
19 SO13 Dividir
20 SO25 Dividir
21 SO28 Desvío Bolognesi
22 SO35 Suprimir Tramo Sur
23 SO42 Desvía (evita Barranco)
24 SO44 Dividir
25 SO74 Suprimir Tramo Sur
ACTUACIÓN FASE II
Codigo
N° Tratamiento
de Ruta
1 IO62 Acabar en Bolognesi la ruta (2)
2 IO38 Comienza Dos de Mayo
3 IO33 Comienza en Amancaes
4 IO34 Comienza en Amancaes
5 IO35 Comienza en Amancaes
6 NO98 Desvío
7 EO109 Desvío Panamericana/Zarumilla
8 NM39 Desvío Panamericana/Zarumilla
9 EM29 Desvío Pte Dueñas/Habich
10 SO31 Desvío Tacna
11 IO77 Desvío Tingo María - Arica
12 OCR07 Desvío Tingo María - Arica
13 ECR15 Desvío Zarumilla
14 NM43A Desvío Zarumilla
15 NO50 Desvío Zarumilla
16 SM19A Desvío Zarumilla
17 SM19B Desvío Zarumilla
18 SO49A Desvío Zarumilla
19 NO87 Desvío Zarumilla
20 NO93 Desvío Zarumilla
21 SO14 Dividir (Alimentación + Bolognesi)
22 SM34 Eliminar Alfonso Ugarte
23 NO24 Suprime Tramo Norte
24 SM09 Suprimir coincidencias
25 NM41 Suprimir Tramo Norte
26 NO95 Suprimir Tramo Norte
27 EO52 Suprimir Zona Norte (desde Plaza Bolognesi)
28 NM14 Suprimir Zona Norte (desde Plaza Bolognesi)
29 NM15 Suprimir Zona Norte (desde Plaza Bolognesi)
30 NM33 Suprimir Zona Norte (desde Plaza Bolognesi)
31 NO99 Suprimir Zona Norte (desde Plaza Bolognesi)
32 SM03 Suprimir Zona Norte (desde Plaza Bolognesi)
33 SO37 Suprimir Zona Norte (desde Plaza Bolognesi)
ÍNDICE
1. SITUACIÓN FUTURA
2. SITUACIÓN ACTUAL
1. SITUACIÓN FUTURA
2. SITUACIÓN ACTUAL
Situación Actual AM (2 horas) HV (2 horas) PM (2 horas)
Long Buses S1 Buses S2 Buses S1 Buses S2 Buses S1 Buses S2
Corredor Exclusi Tupac Amaru 1
Corredor Exclusi Tupac Amaru 2
Corredor Exclusi Tupac Amaru 3
Corredor Exclusi Tupac Amaru 4
Corredor Exclusi Tupac Amaru 5
Corredor Exclusi Tupac Amaru 6
Corredor Exclusi Tupac Amaru 7
Corredor Exclusi Tupac Amaru 8
Corredor Exclusi Tupac Amaru 9
Corredor Exclusi Tupac Amaru 10
Corredor Exclusi Caquet 11
Corredor Exclusi Caquet 12
Corredor Exclusi Caquet 13
Corredor Exclusi Alfonso Ugarte 14 2 0,45 1130 1032 1590 1454 1976 1891
Corredor Exclusi Alfonso Ugarte 15 52 0,35 1032 1130 1454 1590 1891 1976
Corredor Exclusi Alfonso Ugarte 16 7 0,49 1032 1130 1454 1590 1891 1976
Corredor Exclusi Alfonso Ugarte 17 9 0,4 1588 1505 2236 2131 2745 2973
Corredor Exclusi Alfonso Ugarte 18 113 0,19 1505 1539 2131 2168 2973 2691
Corredor Exclusi Alfonso Ugarte 19 106 0,44 1494 1539 2115 2168 2957 2691
Corredor Exclusi Espa¤a 20
Corredor Exclusi Espa¤a 21
Corredor Exclusi Grau 22
Corredor Exclusi V¡a Expresa 23
Corredor Exclusi V¡a Expresa 24
Corredor Exclusi V¡a Expresa 25
Corredor Exclusi V¡a Expresa 26
Corredor Exclusi V¡a Expresa 27 1487 0,65 273 298 401 435 616 422
Corredor Exclusi V¡a Expresa 28 1485 1,04 273 298 401 435 616 422
Corredor Exclusi V¡a Expresa 29 1486 0,86 298 273 435 401 422 616
Corredor Exclusi V¡a Expresa 30 1483 0,67 273 298 401 435 616 422
Corredor Exclusi V¡a Expresa 31 1484 0,54 298 273 435 401 422 616
Corredor Exclusi V¡a Expresa 32 1482 0,57 273 298 401 435 616 422
Corredor Exclusi V¡a Expresa 33 1481 0,63 298 273 435 401 422 616
Corredor Exclusi V¡a Expresa 34 1479 0,67 273 298 401 435 616 422
Corredor Exclusi V¡a Expresa 35 1480 0,53 298 273 435 401 422 616
Corredor Exclusi V¡a Expresa 36 1496 0,83 273 298 401 435 616 422
Corredor Exclusi V¡a Expresa 37 832 0,09 273 298 401 435 616 422
Corredor Exclusi Panam 38
Corredor Exclusi Bolognesi 39
Corredor Exclusi Bolognesi 40
Corredor Exclusi E.Militar 41
Corredor Exclusi E.Militar 42
Corredor Exclusi Prol P Rep 43
Corredor Exclusi Prol P Rep 44
Corredor Exclusi Prol P Rep 45
Corredor Exclusi Final 46
Corredor Exclusi Emancipaci¢n / Lampa 71
Corredor Exclusi Emancipaci¢n / Lampa 72
Corredor Exclusi Emancipaci¢n / Lampa 73
Corredor Exclusi Emancipaci¢n / Lampa 74
Corredor Exclusi Emancipaci¢n / Lampa 75
Corredor Exclusi Emancipaci¢n / Lampa 76
Corredor Exclusi Emancipaci¢n / Lampa 77
Corredor Exclusi Emancipaci¢n / Lampa 78
Corredor Exclusi Emancipaci¢n / Lampa 79
V¡as Corredor Tupac Amaru 101 1087 0,38 1953 2046 1399 1439 2395 1405
V¡as Corredor Tupac Amaru 102 1088 0,33 3044 2165 2145 1555 2165 2614
V¡as Corredor Tupac Amaru 103 1082 0,66 2165 3044 1555 2145 2614 2165
V¡as Corredor Tupac Amaru 104 1084 0,64 3301 1949 2346 1417 2551 2410
V¡as Corredor Tupac Amaru 105 1081 0,39 1949 3301 1417 2346 2410 2551
V¡as Corredor Tupac Amaru 106 1076 0,42 2251 3636 1637 2612 2552 2643
V¡as Corredor Tupac Amaru 107 889 0,64 2300 3599 1671 2586 2538 2632
V¡as Corredor Tupac Amaru 108 886 0,4 2298 3414 1670 2457 2470 2588
V¡as Corredor Tupac Amaru 109 885 0,54 2298 3414 1670 2457 2470 2588
V¡as Corredor Tupac Amaru 110 881 0,89 2298 3414 1670 2457 2470 2588
V¡as Corredor Tupac Amaru 111 854 0,85 3579 3979 2567 2852 3719 3410
V¡as Corredor Caquet 112 850 0,23 1907 2367 1354 1696 1906 2025
V¡as Corredor Caquet 113 836 0,67 2923 3035 2073 2169 2269 2822
V¡as Corredor Caquet 114 3 0,3 2607 3129 1843 2229 2351 2491
V¡as Corredor Augarte (Sub) 115 5 0,73 0 0 0 0 0 0
V¡as Corredor Augarte (Sub) 116 1451 0,61 0 0 0 0 0 0
V¡as Corredor Augarte 117 4 0,49 1133 564 824 404 618 481
V¡as Corredor Augarte 118 1448 0,35 580 722 406 505 529 568
V¡as Corredor Augarte 119 10 0,46 932 878 666 620 1013 753
V¡as Corredor Augarte 120 11 0,07 0 0 0 0 0 0
V¡as Corredor Augarte 121 1450 0,44 0 0 0 0 0 0
V¡as Corredor Augarte 122 0,33 0 0 0 0 0 0
BARRANCO 8 AV. SAN MARTIN - MUNICIPALIDAD - IGLESIA SANTISIMA CRUZ (Parque Municipal) 40 20 6 2 68 68 0
0
1 JR. LAMPA - JR. CUZCO 40 20 6 4 70 70 0
2 JR. LAMPA - JR. PUNO 40 20 6 4 70 70 0
3 JR. LAMPA - AV. N. DE Piérola 35 25 6 4 70 70 0
4 JR. CARABAYA - JR. CUZCO 35 25 6 4 70 70 0
5 JR. CARABAYA - JR. PUNO 33 27 6 4 70 70 0
6 JR. CARABAYA - AV. NICOLAS DE Piérola 35 25 6 4 70 70 0
7 JR. CARABAYA - PLAZA SAN MARTIN 30 30 6 4 70 70 0
8 JR. CARABAYA - JR. JUNIN 30 30 6 4 70 70 0
9 AV. EMANCIPACION - JR. UNION 45 15 6 4 70 70 0
10 AV. EMANCIPACION - JR. CAILLOMA 40 20 6 4 70 70 0
11 AV. EMANCIPACION - JR. CAMANA 35 25 6 4 70 70 0
12 AV. EMANCIPACION - JR. RUFINO TORRICO 30 30 6 4 70 70 0
13 AV. GARCILASO DE LA VEGA - AV. ESPAÑA 55 45 6 4 110 110 0
14 AV. GARCILASO DE LA VEGA - AV. 9 DE DICIEMBRE 55 45 6 4 110 110 0
15 JR. WASHINGTON - AV. ESPAÑA 55 45 6 4 110 110 0
16 JR. WASHINGTON - AV. PASEO COLON 55 45 6 4 110 110 0
17 AV. ALFONSO UGARTE NORTE - PLAZA 2 DE MAYO 35 40 6 4 85 85 0
18 AV. ALFONSO UGARTE SUR - PLAZA 2 DE MAYO 35 40 6 4 85 85 0
19 AV. ALFONSO UGARTE - JR. ZEPITA 45 40 6 4 95 95 0
20 AV. ALFONSO UGARTE - JR. ZORRITOS 80 40 6 4 130 130 0
21 AV. ALFONSO UGARTE - AV. URUGUAY 60 40 6 4 110 110 0
22 AV. ALFONSO UGARTE - AV. BOLIVIA 55 45 6 4 110 110 0
23 AV. ALFONSO UGARTE - AV. ESPAÑA 60 40 6 4 110 110 0
24 AV. ARICA - PLAZA BOLOGNESI 45 75 6 4 130 130 0
25 AV. ALFONSO UGARTE - PLAZA BOLOGNESI 45 75 6 4 130 130 0
26 AV. GUZMAN BLANCO - PLAZA BOLOGNESI 50 70 6 4 130 130 0
27 AV. BRASIL - PLAZA BOLOGNESI 20 100 6 4 130 130 0
28 AV. PASEO COLON - PLAZA BOLOGNESI 50 70 6 4 130 130 0
29 JR. LAMPA - AV. ROOSEVELT 50 40 6 2 98 98 0
30 JR. CARABAYA - AV. ROOSEVELT 50 40 6 2 98 98 0
31 PASEO DE LA REPUBLICA - PALACIO DE JUSTICIA 135 20 3 2 160 160 0
32 PASEO DE LA REPUBLICA - HOTEL SHERATON 135 20 3 2 160 160 0
33 PASEO DE LA REPUBLICA SUR - PLAZA GRAU 120 50 6 4 180 180 0
34 AV. GRAU - PLAZA GRAU 50 120 6 4 180 180 0
35 PASEO DE LA REPUBLICA NORTE - PLAZA GRAU 120 50 6 4 180 180 0
36 PASEO COLON - PLAZA GRAU 50 120 6 4 180 180 0
37 JR. CARABAYA - JR. PACHITEA 45 55 6 4 110 110 0
CERCADO DE LIMA 38 AV. 28 DE JULIO - PASEO DE LA REPUBLICA 40 50 6 4 100 100 0
0
1 AV. TUPAC AMARU - AV. V. A. BELAUNDE 80 35 6 4 125 125 0
2 AV. TUPAC AMARU - JR. PUNO 70 25 6 4 105 105 0
3 AV. TUPAC AMARU - AV. EL MAESTRO 70 30 6 4 110 110 0
4 AV. TUPAC AMARU - AV. JAMAICA 40 30 6 4 80 80 0
5 AV. TUPAC AMARU - AV. LOS INCAS 42 23 6 4 75 75 0
6 AV. TUPAC AMARU - JR. SANTA ROSA 55 28 6 4 93 93 0
COMAS 7 AV. TUPAC AMARU - AV. LA MERCED 50 25 6 4 85 85 0
0
1 AV. REPUBLICA DE PANAMA - ESCUELA MILITAR (CIMP) 40 25 6 2 73 73 0
2 AV. REPUBLICA DE PANAMA - AV. ALEJANDRO IGLESIAS (AV. ESC. MILITAR) 34 33 6 2 75 75 0
3 AV. ESCUELA MILITAR (Fte Coliseo Mariscal Caceres) - JR. LEOPOLDO ARIAS 35 20 6 4 65 65 0
4 AV. CAMINO DEL INCA (antes Av. Huaylas) - AV. ALAMEDA SUR 28 25 6 2 61 61 0
5 AV. GUARDIA CIVIL - AV. EL SOL 28 25 6 2 61 61 0
6 AV. PASEO DE LA REPUBLICA - JR. LOS PUMAS 40 20 6 2 68 68 0
7 AV. PASEO DE LA REPUBLICA - AV. A. MATELLINI 40 25 6 2 73 73 0
CHORRILLOS 8 AV. PASEO DE LA REPUBLICA - JR. MADALENGOITIA (METRO) 30 25 6 2 63 63 0
0
1 AV. Túpac AMARU - JR. LOS PINOS 38 30 6 4 78 78 0
2 AV. Túpac AMARU - AV. TOMAS VALLE 38 30 6 4 78 78 0
3 Av. Tupac Amaru - Av. Naranjal 57 25 6 2 90 90 0
INDEPENDENCIA 4 Av. Tupac Amaru - Av. Izaguirre 57 30 6 2 95 95 0
Nota.- Intersecciones que tienen control de la Policía de Tránsito hasta las 22:00 horas
V1 Tiempo de verde de la Vía Principal
V2 Tiempo de verde de la Vía Secundaria
T a-a Tiempos de ambar de las dos vías
T r-r Tiempos de rojo - rojo de ambas vías
ÍNDICE
DEVELOPED FOR
U. S. DEPARTMENT OF TRANSPORTATION
FEDERAL HIGHWAY ADMINISTRATION
FHWA OFFICE OF OPERATIONS RESEARCH, DEVELOPMENT AND TECHNOLOGY
TRAF SIMULATION MODEL
DEVELOPED FOR
U. S. DEPARTMENT OF TRANSPORTATION
FEDERAL HIGHWAY ADMINISTRATION
FHWA OFFICE OF OPERATIONS RESEARCH, DEVELOPMENT AND TECHNOLOGY
DATE = 2/22/2003
0 USER = Miguel Angel Reguero
0 AGENCY = TARYET
7981 RANDOM NUMBER SEED TO GENERATE EMISSION HEADWAYS FOR NETSIM SIMULATION
***********************************************************************************************************************************
1
NETSIM LINKS
0 -LANES- -CHANNEL-
F C
U U LOST Q DIS FREE LANE
LENGTH L PKT GRD LINK R DESTINATION NODE OPP. TIME HDWY. SPEED RTOR PED ALIGN STREET
LINK FT / M L L R PCT TYPE B234567 LEFT THRU RGHT DIAG NODE SEC SEC MPH/KMPH CODE CODE -MENT NAME
F C
U U LOST Q DIS FREE LANE
LENGTH L PKT GRD LINK R DESTINATION NODE OPP. TIME HDWY. SPEED RTOR PED ALIGN STREET
LINK FT / M L L R PCT TYPE B234567 LEFT THRU RGHT DIAG NODE SEC SEC MPH/KMPH CODE CODE -MENT NAME
F C
U U LOST Q DIS FREE LANE
LENGTH L PKT GRD LINK R DESTINATION NODE OPP. TIME HDWY. SPEED RTOR PED ALIGN STREET
LINK FT / M L L R PCT TYPE B234567 LEFT THRU RGHT DIAG NODE SEC SEC MPH/KMPH CODE CODE -MENT NAME
F C
U U LOST Q DIS FREE LANE
LENGTH L PKT GRD LINK R DESTINATION NODE OPP. TIME HDWY. SPEED RTOR PED ALIGN STREET
LINK FT / M L L R PCT TYPE B234567 LEFT THRU RGHT DIAG NODE SEC SEC MPH/KMPH CODE CODE -MENT NAME
F C
U U LOST Q DIS FREE LANE
LENGTH L PKT GRD LINK R DESTINATION NODE OPP. TIME HDWY. SPEED RTOR PED ALIGN STREET
LINK FT / M L L R PCT TYPE B234567 LEFT THRU RGHT DIAG NODE SEC SEC MPH/KMPH CODE CODE -MENT NAME
F C
U U LOST Q DIS FREE LANE
LENGTH L PKT GRD LINK R DESTINATION NODE OPP. TIME HDWY. SPEED RTOR PED ALIGN STREET
LINK FT / M L L R PCT TYPE B234567 LEFT THRU RGHT DIAG NODE SEC SEC MPH/KMPH CODE CODE -MENT NAME
( 120, 119) 412/ 126 1 0 0 0 1 0000000 0 121 46 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 119, 121) 325/ 99 1 0 0 0 1 0000000 0 122 48 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 44, 122) 597/ 182 2 0 0 0 1 0000000 0 10 123 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 121, 122) 489/ 149 1 0 0 0 1 0000000 10 123 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 122, 123) 404/ 123 2 0 0 0 1 0000000 0 124 43 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 2, 124) 50/ 15 2 0 0 0 1 0000000 126 41 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 123, 124) 247/ 75 1 0 0 0 1 0000000 0 126 41 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 42, 125) 272/ 83 2 0 0 0 1 0000000 0 8 127 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 124, 126) 107/ 33 1 0 0 0 1 0000000 0 125 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 126, 125) 246/ 75 1 0 0 0 1 0000000 8 127 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 38, 127) 145/ 44 2 0 0 0 1 4400000 0 0 128 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 125, 127) 271/ 83 2 0 0 0 1 0000000 0 128 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 35, 128) 223/ 68 2 0 0 0 1 0000000 0 6 130 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 127, 128) 371/ 113 2 0 0 0 1 0000000 0 130 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 128, 130) 274/ 84 2 0 0 0 1 0000000 0 129 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 130, 129) 118/ 36 2 0 0 0 1 0000000 0 133 32 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 103, 131) 239/ 73 1 0 0 0 1 0000000 0 104 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 67, 106) 570/ 174 2 0 0 0 1 0000000 8011 113 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
(8011, 106) 0/ 0 2 0 0 0 1 0000000 0 113 0 0 0 2.0 1.8 0/ 0 0 0 1-1*
( 113, 106) 57/ 17 2 0 0 0 1 0000000 0 8011 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 106, 113) 57/ 17 2 0 0 0 1 0000000 0 66 116 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 66, 113) 55/ 17 2 0 0 0 1 0000000 116 106 0 0 106 2.0 1.8 30/ 48 0 0 1-1*
( 113, 66) 55/ 17 2 0 0 0 1 0000000 0 112 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 112, 66) 54/ 16 2 0 0 0 1 0000000 0 113 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 66, 112) 54/ 16 2 0 0 0 1 1100000 111 0 0 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 1, 132) 50/ 15 2 0 0 0 1 0000000 99 11 0 0 11 2.0 1.8 30/ 48 0 0 1-1*
( 11, 132) 924/ 282 2 0 0 0 1 0000000 0 1 99 0 0 2.0 1.8 30/ 48 0 0 1-1*
(8007, 132) 0/ 0 2 0 0 0 1 0000000 1 99 11 0 0 2.0 1.8 0/ 0 0 0 1-1*
( 29, 133) 419/ 128 2 0 0 0 1 0000000 0 1 8008 0 0 2.0 1.8 30/ 48 0 0 1-1*
( 5, 6) ( 6, 7) 1 1
( 6, 5) ( 5, 49) 1 1
( 7, 6) ( 6, 5) 1 1
( 6, 7) ( 7, 8) 1 1
( 8, 7) ( 7, 6) 1 1
( 132, 1) ( 1, 133) 1 1
( 132, 1) ( 1, 133) 2 2
( 11, 4) ( 4, 53) 1 1
( 11, 4) ( 4, 53) 2 2
( 2, 16) ( 16, 8) 1 1
( 16, 8) ( 8, 7) 1 1
( 8, 16) ( 16, 2) 1 1
( 133, 1) ( 1, 132) 1 1
( 133, 1) ( 1, 132) 2 2
( 125, 8) ( 8, 101) 1 1
( 125, 8) ( 8, 101) 2 2
( 1, 49) ( 49, 5) 1 1
( 49, 5) ( 5, 6) 1 1
( 5, 49) ( 49, 1) 1 1
( 7, 8) ( 8, 16) 1 1
TURN MOVEMENT PERCENTAGES TURN MOVEMENT POSSIBLE POCKET LENGTH (IN FEET/METERS)
LINK LEFT THROUGH RIGHT DIAGONAL LEFT THROUGH RIGHT DIAGONAL LEFT RIGHT
( 5, 6) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 6, 5) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 7, 6) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 6, 7) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 8, 7) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 9, 2) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 2, 9) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 9, 10) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 10, 9) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 4, 11) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 132, 1) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 132, 11) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 11, 4) 15 15 70 0 YES YES YES NO 0/ 0 0/ 0
( 12, 11) 50 0 50 0 YES NO YES NO 0/ 0 0/ 0
( 13, 12) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 2, 16) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 16, 8) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 8, 16) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 103, 2) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 16, 2) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 17, 18) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 18, 19) 0 90 10 0 NO YES YES NO 0/ 0 0/ 0
( 104, 19) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 19, 20) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 20, 21) 60 40 0 0 YES YES NO NO 0/ 0 0/ 0
( 15, 22) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 22, 17) 0 80 20 0 NO YES YES NO 0/ 0 0/ 0
( 20, 22) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 101, 23) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 22, 23) 100 0 0 0 YES NO NO NO 0/ 0 0/ 0
( 19, 24) 75 25 0 0 YES YES NO NO 0/ 0 0/ 0
( 3, 27) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 27, 3) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 10, 28) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 28, 27) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 27, 28) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 28, 10) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 105, 27) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 133, 29) 0 80 20 0 NO YES YES NO 0/ 0 0/ 0
( 133, 1) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 29, 30) 0 90 10 0 NO YES YES NO 0/ 0 0/ 0
( 30, 29) 10 90 0 0 YES YES NO NO 0/ 0 0/ 0
( 30, 31) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 31, 30) 10 90 0 0 YES YES NO NO 0/ 0 0/ 0
( 29, 32) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 32, 35) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 30, 33) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 33, 36) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 37, 34) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 34, 31) 50 0 50 0 YES NO YES NO 0/ 0 0/ 0
( 32, 33) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 33, 34) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 37, 36) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 36, 35) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 38, 39) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 39, 40) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 35, 38) 20 0 80 0 YES NO YES NO 0/ 0 0/ 0
( 36, 39) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 41, 40) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 39, 42) 0 0 100 0 NO NO YES NO 0/ 0 0/ 0
( 41, 42) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 125, 8) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 124, 41) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 123, 43) 50 50 0 0 YES YES NO NO 0/ 0 0/ 0
( 43, 41) 34 33 33 0 YES YES YES NO 0/ 0 0/ 0
( 44, 43) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 122, 10) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 119, 46) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 46, 45) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 45, 44) 34 33 33 0 YES YES YES NO 0/ 0 0/ 0
( 100, 47) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 47, 13) 0 50 50 0 NO YES YES NO 0/ 0 0/ 0
( 121, 48) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 48, 45) 100 0 0 0 YES NO NO NO 0/ 0 0/ 0
( 1, 49) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 49, 5) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 5, 49) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
( 49, 1) 0 100 0 0 NO YES NO NO 0/ 0 0/ 0
(8001, 1) 0 0 0 1.00
(8002, 4) 1200 30 0 1.00
(8003, 78) 450 10 0 1.00
(8004, 75) 450 10 0 1.00
(8005, 90) 0 0 0 1.00
(8006, 93) 800 5 0 1.00
(8010, 114) 1530 0 0 1.00
(8011, 106) 200 0 0 1.00
(8007, 132) 1430 0 0 1.00
** INDICATES THAT ALL PARAMETERS FOR VEHICLE TYPE ASSUME DEFAULT VALUES
1
SCALAR OR CHANGED BY
ARRAY C O N T E N T S CARD TYPE
------ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ----------
0 SPLPCT 100 81 69 40 141
0 LTLAGP 50 15 0 141
MAXIMUM ACCELERATION TABLE
--------------------------
1 BUS VOLUMES
1 120 30 0
***** WARNING - 550 - Unreasonable headway specified for route 2. Value input was 30. Check Record Type 189.
2 120 30 0
**** THERE WERE 2 WARNING MESSAGES IN DATA.
LINK ( 133, 1) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 1, 133) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 66, 112) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 54 FEET
LINK ( 66, 113) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 55 FEET
LINK ( 132, 1) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 128, 6) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 113, 66) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 55 FEET
LINK ( 1, 132) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 2, 124) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 8, 101) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 125, 8) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 52 FEET
LINK ( 103, 2) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 6, 100) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 27, 119) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 55 FEET
LINK ( 17, 103) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 53 FEET
LINK ( 105, 27) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
LINK ( 10, 104) ESTIMATED APPROACH SPEED FOR A TYPE 10 DRIVER = 57 FT/SEC; ACTUAL LENGTH = 50 FEET
BASED ON ESTIMATED APPROACH SPEEDS THESE LINKS MAY BE TOO SHORT. THEY NEED TO BE AT LEAST AS LONG AS A TYPE 10 DRIVER CAN TRAVEL IN ONE
SECOND. OTHER FACTORS SUCH AS CONTROL DEVICES MAY REDUCE THE APPROACH SPEEDS AND THEREFORE REDUCE THE REQUIRED MINIMUM LINK LENGTHS. IN THAT
CASE THIS WARNING CAN BE IGNORED. SHORT LINKS CAN CAUSE UNPREDICTABLE RESULTS INCLUDING FATAL ERRORS.
1 INITIALIZATION STATISTICS
1 NETSIM 0 92 10000
2 NETSIM 92 169 83
3 NETSIM 169 223 31
INITIALIZATION TIME EXHAUSTED, SIMULATION WILL BE PERFORMED ANYWAY
0 SPILLBACK ON NETSIM LINK ( 89, 66) STARTS 219 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 89, 66) ENDS 231 SECONDS INTO SIMULATION AFTER A DURATION OF 12 SECONDS
0 SPILLBACK ON NETSIM LINK ( 89, 66) STARTS 255 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 89, 66) ENDS 268 SECONDS INTO SIMULATION AFTER A DURATION OF 13 SECONDS
0 SPILLBACK ON NETSIM LINK ( 89, 66) STARTS 272 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 89, 66) ENDS 273 SECONDS INTO SIMULATION AFTER A DURATION OF 1 SECONDS
0 SPILLBACK ON NETSIM LINK ( 89, 66) STARTS 284 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 89, 66) ENDS 290 SECONDS INTO SIMULATION AFTER A DURATION OF 6 SECONDS
0 SPILLBACK ON NETSIM LINK ( 123, 124) STARTS 635 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 123, 124) ENDS 637 SECONDS INTO SIMULATION AFTER A DURATION OF 2 SECONDS
0 SPILLBACK ON NETSIM LINK ( 123, 124) STARTS 667 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 123, 124) ENDS 668 SECONDS INTO SIMULATION AFTER A DURATION OF 1 SECONDS
0 SPILLBACK ON NETSIM LINK ( 123, 124) STARTS 669 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 123, 124) ENDS 673 SECONDS INTO SIMULATION AFTER A DURATION OF 4 SECONDS
0 SPILLBACK ON NETSIM LINK ( 123, 124) STARTS 742 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 123, 124) ENDS 745 SECONDS INTO SIMULATION AFTER A DURATION OF 3 SECONDS
0 SPILLBACK ON NETSIM LINK ( 132, 99) STARTS 774 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 132, 99) ENDS 775 SECONDS INTO SIMULATION AFTER A DURATION OF 1 SECONDS
0 SPILLBACK ON NETSIM LINK ( 120, 119) STARTS 819 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 120, 119) ENDS 821 SECONDS INTO SIMULATION AFTER A DURATION OF 2 SECONDS
0 SPILLBACK ON NETSIM LINK ( 120, 119) STARTS 822 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 120, 119) ENDS 824 SECONDS INTO SIMULATION AFTER A DURATION OF 2 SECONDS
0 SPILLBACK ON NETSIM LINK ( 106, 113) STARTS 878 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 106, 113) ENDS 881 SECONDS INTO SIMULATION AFTER A DURATION OF 3 SECONDS
0 SPILLBACK ON NETSIM LINK ( 106, 113) STARTS 882 SECONDS INTO SIMULATION
0 SPILLBACK ON NETSIM LINK ( 106, 113) ENDS 884 SECONDS INTO SIMULATION AFTER A DURATION OF 2 SECONDS
1 NETSIM PERSON MEASURES OF EFFECTIVENESS
1 *** NOTE *** TIME PERIOD 1 SPECIFIC NETSIM STATISTICS ARE THE SAME AS CUMULATIVE OUTPUT AT THE END OF TIME PERIOD 1.
THE FRACTION OF VEHICLES THAT WERE UNABLE TO COMPLETE THEIR ASSIGNED TURN MOVEMENT WAS 0.01067
ELAPSED TIME IS 0:15: 0 ( 900 SECONDS), TIME PERIOD 1 ELAPSED TIME IS 900 SECONDS
ROUTE STATISTICS
THESE ESTIMATES ASSUME AN AVERAGE BUS OCCUPANCY OF 25.0 PASSENGERS PER BUS THROUGHOUT THE NETWORK
-------------------------------
NETWORK-WIDE AVERAGE STATISTICS
-------------------------------
TOTAL VEHICLE- MILE = 1795.52 VEHICLE-HOURS OF: MOVE TIME = 59.73 , DELAY TIME = 20.87 , TOTAL TIME = 80.61
AVERAGE SPEED ( MPH)= 22.28 MOVE/TOTAL = 0.74 MINUTES/MILE OF: DELAY TIME = 0.70 , TOTAL TIME = 2.69
ÍNDICE
1. PROPUESTA DE SEMAFORIZACIÓN.............................................................1
2. RESULTADOS DEL ANÁLISIS DE INTERSECCIONES................................11
1. PROPUESTA DE SEMAFORIZACIÓN
Tiempos Verde
Vía Intersección Fases Principal Secundario Otros Ciclo
Tupac Amaru Alisos TDA 46 25 20 100
Almendras TDA 46 25 20 100
Izaguirre TDA 46 25 20 100
Los Pinos TDA 46 25 20 100
Los Jazmines AT 46 25 20 100
Tomás Valle TDA 46 25 20 100
Bartolomé de las Casas TDA 46 25 20 100
Juan Nicolini TDA 46 25 20 100
Honorio Delgado TDA 46 25 20 100
Habich TDA 46 25 20 100
Emancipación Angaraes T3 40 25 70
Cañete T3 40 25 70
Chancay T3 40 25 70
Tacna TDA 25 40 70
Cailloma TDA 40 25 70
Camaná TDA 40 25 70
Unión TDA 40 25 70
Cuzco Carabaya TDA 40 25 70
Lampa TDA 40 25 70
Lampa Puno T4 40 25 70
Piérola TDA 25 40 70
Cornejo T4 40 25 70
Pachitea T4 40 25 70
Roosvelt T4 40 25 70
Bolognesi Miraflores T6 50 25 80
Salaverry T6 50 25 80
Pardo T6 50 25 80
Corpancho T6 50 25 80
Las Palmas T7 45 30 80
ESQUEMA DE FASES AT
F1 F2
F3
ESQUEMA DE FASES T2
F1 F2
F3
ESQUEMA DE FASES T3
F1 F2
ESQUEMA DE FASES T4
F1 F2
ESQUEMA DE FASES T5
F1 F2
F3 F4
F5 F6
ESQUEMA DE FASES T6
F1 F2
F3
ESQUEMA DE FASES T7
F1 F2
F3
ESQUEMA DE FASES T8
F1 F2
F3
F1 F2
F3
Izaguirre
HCS2000: Signalized Intersections Release 4.1c
Analyst: Inter.:
Agency: Area Type: All other areas
Date: 03/04/2003 Jurisd:
Period: Year:
Project ID:
E/W St: N/S St:
Northbound
L 361 1805 0.85 0.20 60.4 E
T 3579 5187 0.28 0.69 6.2 A 18.8 B
Southbound
Analyst:
Intersection:
Agency/Co.:
Area Type: All other areas
Date Performed: 03/04/2003
Jurisdiction:
Analysis Time Period:
Analysis Year:
Project ID:
East/West Street North/South Street
________________________________VOLUME DATA____________________________________
_____________________________OPERATING PARAMETERS______________________________
_________________________________PHASE DATA____________________________________
Phase Combination 1 2 3 4 | 5 6 7 8
EB Left P | NB Left P
Thru | Thru P P
Right P | Right
Peds | Peds
WB Left | SB Left
Thru | Thru P
Right | Right P
Peds | Peds
NB Right | EB Right
|
SB Right P | WB Right
|
|
Green 25.0 46.0 20.0
Yellow 2.0 2.0 2.0
All Red 1.0 1.0 1.0
| L T R | L T R | L T R | L T R |
|_______________|_______________|_______________|_______________|
Volume, V |236 294 | |277 914 | 1261 268 |
PHF |0.90 0.90 | |0.90 0.90 | 0.90 0.90 |
Adj flow |262 327 | |308 1016 | 1401 298 |
No. Lanes | 1 0 1 | 0 0 0 | 1 3 0 | 0 3 1 |
Lane group | L R | | L T | T R |
Adj flow |262 327 | |308 1016 | 1401 298 |
Prop LTs | | | 0.000 | 0.000 |
Prop RTs | 1.000 | | 0.000 | 0.000 1.000 |
Saturation Flow Rate (see Exhibit 16-7 to determine the adjustment factors)____
Eastbound Westbound Northbound Southbound
LG L R L T T R
So 1900 1900 1900 1900 1900 1900
Lanes 1 0 1 0 0 0 1 3 0 0 3 1
fW 1.000 1.000 1.000 1.000 1.000 1.000
fHV 1.000 1.000 1.000 1.000 1.000 1.000
fG 1.000 1.000 1.000 1.000 1.000 1.000
fP 1.000 1.000 1.000 1.000 1.000 1.000
fBB 1.000 1.000 1.000 1.000 1.000 1.000
fA 1.00 1.00 1.00 1.00 1.00 1.00
fLU 1.00 1.00 1.00 0.91 0.91 1.00
fRT 0.850 1.000 1.000 0.850
fLT 0.950 0.950 1.000 1.000
Sec.
Right
Northbound
Prot
Perm
Left L 308 1805 # 0.17 0.20 361 0.85
Prot
Perm
Thru T 1016 5187 0.20 0.69 3579 0.28
Right
Southbound
Prot
Perm
Left
Prot
Perm
Thru T 1401 5187 # 0.27 0.46 2386 0.59
Right R 298 1615 0.18 0.74 1195 0.25
_______________________________________________________________________________
Sum of flow ratios for critical lane groups, Yc = Sum (v/s) = 0.64
Total lost time per cycle, L = 9.00 sec
Critical flow rate to capacity ratio, Xc = (Yc)(C)/(C-L) = 0.71
Northbound
L 0.85 0.20 38.6 1.000 361 0.50 21.8 0.0 60.4 E
T 0.28 0.69 6.0 1.000 3579 0.50 0.2 0.0 6.2 A 18.8 B
Southbound
T 0.59 0.46 20.0 1.000 2386 0.50 1.1 0.0 21.0 C 18.2 B
R 0.25 0.74 4.1 1.000 1195 0.50 0.5 0.0 4.6 A
_______________________________________________________________________________
Intersection Delay = 22.8 (sec/veh) Intersection LOS = C
Westbound
Northbound
Southbound
_______________________________________________________________________________
Intersection Delay 22.8 sec/veh Intersection LOS C
________________________________ERROR MESSAGES_________________________________
No errors to report.
_______________________________________________________________________________
Caquetá
HCS2000: Signalized Intersections Release 4.1c
Analyst: Inter.:
Agency: Area Type: All other areas
Date: 20/03/2003 Jurisd:
Period: Year:
Project ID: Caquetá / Pizarro
E/W St: N/S St:
Westbound
19.8 B
R 2482 5879 0.50 0.42 19.8 B
Northbound
Analyst:
Intersection:
Agency/Co.:
Area Type: All other areas
Date Performed: 20/03/2003
Jurisdiction:
Analysis Time Period:
Analysis Year:
Project ID: Caquetá / Pizarro
East/West Street North/South Street
________________________________VOLUME DATA____________________________________
%InSharedLn| | | | |
Prop LTs | | | 0.000 | 0.000 |
Prop RTs | | 1.000 | 0.000 1.000 | 0.000 |
Peds Bikes| | 0 | 0 | |
Buses | | 0 | 0 0 |0 0 |
%InProtPhase | | | |
Duration 0.25 Area Type: All other areas
_____________________________OPERATING PARAMETERS______________________________
_________________________________PHASE DATA____________________________________
Phase Combination 1 2 3 4 | 5 6 7 8
EB Left | NB Left
Thru | Thru P P
Right | Right P P
Peds | Peds X
WB Left | SB Left P
Thru | Thru P P P
Right | Right
Peds | Peds
NB Right | EB Right
|
SB Right | WB Right P P
|
|
Green 23.0 20.0 16.0 19.0
Yellow 2.0 2.0 2.0 2.0
All Red 1.0 1.0 1.0 1.0
Saturation Flow Rate (see Exhibit 16-7 to determine the adjustment factors)____
Eastbound Westbound Northbound Southbound
LG R T R L T
So 1900 1900 1900 1900 1900
Lanes 0 0 0 0 0 4 0 2 1 2 2 0
fW 1.000 1.000 1.000 1.000 1.000
fHV 1.000 1.000 1.000 1.000 1.000
fG 1.000 1.000 1.000 1.000 1.000
fP 1.000 1.000 1.000 1.000 1.000
fBB 1.000 1.000 1.000 1.000 1.000
fA 1.00 1.00 1.00 1.00 1.00
fLU 0.91 0.95 1.00 0.97 0.95
fRT 0.850 1.000 0.850 1.000
fLT 1.000 0.950 1.000
Sec.
Perm
Left
Prot
Perm
Thru T 633 3610 0.18 0.51 1845 0.34
Right R 59 1615 0.04 0.43 700 0.08
Southbound
Prot
Perm
Left L 622 3502 # 0.18 0.21 739 0.84
Prot
Perm
Thru T 886 3610 # 0.25 0.72 2607 0.34
Right
_______________________________________________________________________________
Sum of flow ratios for critical lane groups, Yc = Sum (v/s) = 0.42
Total lost time per cycle, L = 6.00 sec
Critical flow rate to capacity ratio, Xc = (Yc)(C)/(C-L) = 0.45
Westbound
19.8 B
R 0.50 0.42 19.1 1.000 2482 0.50 0.7 0.0 19.8 B
Northbound
T 0.34 0.51 13.0 1.000 1845 0.50 0.5 0.0 13.6 B 13.7 B
R 0.08 0.43 15.0 1.000 700 0.50 0.2 0.0 15.2 B
Southbound
L 0.84 0.21 34.1 1.000 739 0.50 11.2 0.0 45.2 D
T 0.34 0.72 4.6 1.000 2607 0.50 0.4 0.0 5.0 A 21.6 C
_______________________________________________________________________________
Intersection Delay = 19.3 (sec/veh) Intersection LOS = B
Computation
LT volume per cycle, LTC=VLTC/3600
Opposing lane util. factor, fLUo 0.95 0.95
Opposing flow, Volc=VoC/[3600(No)fLUo] (veh/ln/cyc)
gf=G[exp(- a * (LTC ** b))]-tl, gf<=g
Opposing platoon ratio, Rpo (refer Exhibit 16-11)
Opposing Queue Ratio, qro=Max[1-Rpo(go/C),0]
gq, (see Exhibit C16-4,5,6,7,8)
gu=g-gq if gq>=gf, or = g-gf if gq<gf
n=Max(gq-gf)/2,0)
PTHo=1-PLTo
PL*=PLT[1+(N-1)g/(gf+gu/EL1+4.24)]
EL1 (refer to Exhibit C16-3)
EL2=Max((1-Ptho**n)/Plto, 1.0)
fmin=2(1+PL)/g or fmin=2(1+Pl)/g
gdiff=max(gq-gf,0)
fm=[gf/g]+[gu/g]/[1+PL(EL1-1)], (min=fmin;max=1.00)
flt=fm=[gf/g]+[gu/g]/[1+PL(EL1-1)]+[gdiff/g]/[1+PL(EL2-1)],(fmin<=fm<=1.00)
or flt=[fm+0.91(N-1)]/N**
Left-turn adjustment, fLT
OCCpedg
Effective green, g (s)
Vbicg
OCCbicg
OCCr
Number of cross-street receiving lanes, Nrec
Number of turning lanes, Nturn
ApbT
Proportion right-turns, PRT
Proportion right-turns using protected phase, PRTA
Right turn adjustment, fRpb
Westbound
Northbound
Southbound
_______________________________________________________________________________
Intersection Delay 19.3 sec/veh Intersection LOS B
________________________________ERROR MESSAGES_________________________________
No errors to report.
_______________________________________________________________________________
Plaza Grau
HCS2000: Signalized Intersections Release 4.1c
Analyst: Inter.:
Agency: Area Type: All other areas
Date: 03/04/2003 Jurisd:
Period: Year:
Project ID:
E/W St: N/S St:
L 0.68
T 3544 5187 1.03 0.68 51.8 D
R 718 1615 0.16 0.44 30.3 C
Southbound
L 42 62 0.68
T 3544 5187 1.83 0.68 403.3 F
R 718 1615 0.18 0.44 30.8 C
Intersection Delay = (sec/veh) Intersection LOS =
_______________________________________________________________________________
Analyst:
Intersection:
Agency/Co.:
Area Type: All other areas
Date Performed: 03/04/2003
Jurisdiction:
Analysis Time Period:
Analysis Year:
Project ID:
East/West Street North/South Street
________________________________VOLUME DATA____________________________________
%InSharedLn| | | | |
Prop LTs |1.000 0.000 |1.000 0.000 |1.000 0.000 |1.000 0.000 |
Prop RTs | 0.000 1.000 | 0.000 1.000 | 0.000 1.000 | 0.000 1.000 |
Peds Bikes| 0 | 0 | 0 | 0 |
Buses |0 0 0 |0 0 0 |0 0 0 |0 0 0 |
%InProtPhase | | | |
Duration 0.25 Area Type: All other areas
_____________________________OPERATING PARAMETERS______________________________
_________________________________PHASE DATA____________________________________
Phase Combination 1 2 3 4 | 5 6 7 8
EB Left P P | NB Left P P
Thru P P | Thru P P
Right P | Right P
Peds X | Peds X
WB Left P P | SB Left P P
Thru P P | Thru P P
Right P | Right P
Peds X | Peds X
NB Right | EB Right
|
SB Right | WB Right
|
|
Green 19.0 31.0 40.0 80.0
Yellow 2.0 1.0 2.0 1.0
All Red 1.0 1.0 1.0 1.0
PHF |0.90 0.90 0.90 |0.90 0.90 0.90 |0.90 0.90 0.90 |0.90 0.90 0.90 |
Adj flow |461 1141 1169 |257 1159 59 |1268 3648 113 |737 6487 130 |
No. Lanes | 2 2 2 | 2 2 2 | 2 3 1 | 1 3 1 |
Lane group | L T R | L T R | L T R | L T R |
Adj flow |461 1141 1169 |257 1159 59 |1268 3648 113 |737 6487 130 |
Prop LTs |1.000 0.000 |1.000 0.000 |1.000 0.000 |1.000 0.000 |
Prop RTs | 0.000 1.000 | 0.000 1.000 | 0.000 1.000 | 0.000 1.000 |
Saturation Flow Rate (see Exhibit 16-7 to determine the adjustment factors)____
Eastbound Westbound Northbound Southbound
LG L T R L T R L T R L T R
So 1900 1900 1900 1900 1900 1900 1900 1900 1900 1900 1900 1900
Lanes 2 2 2 2 2 2 2 3 1 1 3 1
fW 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
fHV 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
fG 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
fP 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
fBB 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
fA 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00
fLU 0.97 0.95 0.88 0.97 0.95 0.88 0.97 0.91 1.00 1.00 0.91 1.00
fRT 1.000 0.850 1.000 0.850 1.000 0.850 1.000 0.850
fLT 0.459 1.000 0.457 1.000 1.000 0.033 1.000
Sec.
Perm
Left L 1268 0.68
Prot
Perm
Thru T 3648 5187 0.70 0.68 3544 1.03
Right R 113 1615 0.07 0.44 718 0.16
Southbound
Prot
Perm
Left L 737 62 0.68 42
Prot
Perm
Thru T 6487 5187 1.25 0.68 3544 1.83
Right R 130 1615 0.08 0.44 718 0.18
_______________________________________________________________________________
Sum of flow ratios for critical lane groups, Yc = Sum (v/s) = 0.00
Total lost time per cycle, L = 0.00 sec
Critical flow rate to capacity ratio, Xc = (Yc)(C)/(C-L) = 0.00
Computation
LT volume per cycle, LTC=VLTC/3600
Opposing lane util. factor, fLUo 0.95 0.95 0.91 0.91
Opposing flow, Volc=VoC/[3600(No)fLUo] (veh/ln/cyc)
gf=G[exp(- a * (LTC ** b))]-tl, gf<=g
Opposing platoon ratio, Rpo (refer Exhibit 16-11)
Opposing Queue Ratio, qro=Max[1-Rpo(go/C),0]
gq, (see Exhibit C16-4,5,6,7,8)
gu=g-gq if gq>=gf, or = g-gf if gq<gf
n=Max(gq-gf)/2,0)
PTHo=1-PLTo
PL*=PLT[1+(N-1)g/(gf+gu/EL1+4.24)]
EL1 (refer to Exhibit C16-3)
EL2=Max((1-Ptho**n)/Plto, 1.0)
fmin=2(1+PL)/g or fmin=2(1+Pl)/g
gdiff=max(gq-gf,0)
fm=[gf/g]+[gu/g]/[1+PL(EL1-1)], (min=fmin;max=1.00)
flt=fm=[gf/g]+[gu/g]/[1+PL(EL1-1)]+[gdiff/g]/[1+PL(EL2-1)],(fmin<=fm<=1.00)
or flt=[fm+0.91(N-1)]/N**
Left-turn adjustment, fLT
OCCpedg
Effective green, g (s)
Vbicg
OCCbicg
OCCr
Number of cross-street receiving lanes, Nrec
Number of turning lanes, Nturn
ApbT
Proportion right-turns, PRT
Proportion right-turns using protected phase, PRTA
Right turn adjustment, fRpb
Westbound
Northbound
Southbound
_______________________________________________________________________________
Intersection Delay sec/veh Intersection LOS
v/c Ratio |0.93 1.07 2.40 |0.52 1.09 0.12 | 1.03 0.16 |17.55 1.83 |
Grn Ratio |0.29 0.29 0.17 |0.29 0.29 0.17 |0.68 0.68 0.44 |0.68 0.68 0.44 |
I Factor | 1.000 | 1.000 | 1.000 | 1.000 |
AT or PVG |3 3 3 |3 3 3 |3 3 3 |3 3 3 |
Pltn Ratio |1.00 1.00 1.00 |1.00 1.00 1.00 | 1.00 1.00 |1.00 1.00 1.00 |
PF2 |1.00 1.00 1.00 |1.00 1.00 1.00 | 1.00 1.00 | 1.00 |
Q1 |11.5 30.0 33.2 |5.5 30.5 1.4 | 66.8 3.4 | 3.9 |
kB |0.7 1.2 0.8 |0.7 1.2 0.8 | 2.2 1.5 |0.2 2.2 1.5 |
Q2 |3.6 12.5 49.6 |0.7 13.4 0.1 | 21.8 0.3 | 139.5 |
Q Average |15.1 42.5 82.8 |6.2 43.9 1.5 | 88.6 3.6 | 4.3 |
Q Spacing |7.6 7.6 7.6 |7.6 7.6 7.6 |7.6 7.6 7.6 |7.6 7.6 7.6 |
Q Storage |200 200 200 |200 200 200 |400 400 400 |60 60 60 |
Q S Ratio |0.6 1.6 3.1 |0.2 1.7 0.1 | 1.7 0.1 | 0.5 |
70th Percentile Output:
fB% |1.2 1.2 1.2 |1.2 1.2 1.3 | 1.2 1.2 | 1.2 |
BOQ |18.1 51.0 99.4 |7.7 52.7 1.9 | 106.3 |4.6 |
QSRatio |0.7 1.9 3.8 |0.3 2.0 0.1 | 2.0 0.1 | 0.7 |
85th Percentile Output:
fB% |1.4 1.4 1.4 |1.5 1.4 1.6 | 1.4 1.5 | 1.5 |
BOQ |21.3 59.5 116.0 9.3 61.5 2.4 | 124.0 |5.6 |
QSRatio |0.8 2.3 4.4 |0.4 2.3 0.1 | 2.4 0.1 | 0.8 |
90th Percentile Output:
fB% |1.5 1.5 1.5 |1.6 1.5 1.9 | 1.5 1.7 | 1.7 |
BOQ |23.0 63.8 124.3 10.2 65.9 2.8 | 132.9 |6.4 |
QSRatio |0.9 2.4 4.7 |0.4 2.5 0.1 | 2.5 0.1 | 0.9 |
95th Percentile Output:
fB% |1.6 1.6 1.6 |1.9 1.6 2.3 | 1.6 2.1 | 2.0 |
BOQ |24.8 68.0 132.5 11.8 70.2 3.5 | 141.8 |7.6 |
QSRatio |0.9 2.6 5.0 |0.4 2.7 0.1 | 2.7 0.1 | 1.1 |
98th Percentile Output:
fB% |1.8 1.7 1.7 |2.1 1.7 2.8 | 1.7 2.4 | 2.3 |
________________________________ERROR MESSAGES_________________________________
No errors to report.
_______________________________________________________________________________
2.001
2.002
2.003
2.004 0 0 0 0
2.005 -50.058.462 -1.265.559 0 -51.324.021 0 0 0
2.006 -620.149 0 -620.149 -12.499.668 50.744.581 38.244.913
2.007 -583.594 0 -583.594 -12.645.392 50.744.581 38.099.188
2.008 -553.054 0 -553.054 -12.785.101 50.744.581 37.959.480
2.009 -532.845 0 -532.845 -12.921.191 50.744.581 37.823.389
2.010 -512.743 0 -512.743 -13.053.542 50.744.581 37.691.039
2.011 -504.411 0 -504.411 -13.185.075 50.744.581 37.559.506
2.012 -494.931 0 -494.931 -13.315.436 50.744.581 37.429.144
2.013 -469.110 0 -469.110 -13.440.219 50.744.581 37.304.362
2.014 -457.951 0 -457.951 -13.563.174 50.744.581 37.181.407
2.015 -50.509.993 5.005.846 0 -45.504.147 -13.685.515 50.744.581 37.059.066
2.016 -1.062.995 62.015 0 -1.000.980 -13.806.585 50.744.581 36.937.995
2.017 -1.018.545 58.359 0 -960.186 -13.926.549 50.744.581 36.818.032
2.018 -978.601 55.305 0 -923.295 -14.044.938 50.744.581 36.699.643
2.019 -947.503 53.284 0 -894.219 -14.161.279 50.744.581 36.583.301
2.020 -918.002 51.274 0 -866.728 -14.275.925 50.744.581 36.468.656
2.021 -898.727 50.441 0 -848.286 -14.388.378 50.744.581 36.356.203
2.022 -876.812 49.493 0 -827.319 -14.498.143 50.744.581 36.246.438
2.023 -839.551 19.327.739 0 18.488.189 -14.605.431 50.744.581 36.139.149
valor inicial valor inicial valor residual valor residual coste social de
numero unitario total Valor residual total social la sustitución
camioneta rural 35.401 7.591 268.732.483 10% 26.873.248 20.671.729 506.170
microbus 21.363 12.200 260.627.990 6% 15.637.679 12.028.984 604.988
omnibus 3.662 16.639 60.935.679 2% 1.218.714 937.472 154.402
590.296.151 43.729.641 1.265.559
Calculo de costes de operación (US$)
Calculo de
costes de km por tipo coste / km / coste año
operación vehiculo año inicial inicial
camioneta rural 50.439.886 0,2173 10.958.323
microbus 63.228.137 0,2740 17.324.288
omnibus 69.664.079 0,3224 22.461.970
Total 183.332.102 50.744.581
factor
crecimiento valor tempo valor tiempo
valor tiempo usuarios otros
2001 1,000
2002 1,027
2003 1,081
2.004 1,153 0,350 0,907
2.005 1,231 0,373 0,968
2.006 1,277 0,387 1,004
2.007 1,321 0,401 1,039
2.008 1,366 0,415 1,075
2.009 1,415 0,429 1,113
2.010 1,465 0,444 1,152
2.011 1,515 0,460 1,192
2.012 1,564 0,474 1,230
2.013 1,606 0,487 1,263
2.014 1,647 0,500 1,295
2.015 1,686 0,511 1,326
2.016 1,721 0,522 1,354
2.017 1,752 0,532 1,378
2.018 1,780 0,540 1,400
2.019 1,803 0,547 1,418
2.020 1,825 0,554 1,435
2.021 1,844 0,559 1,450
2.022 1,861 0,565 1,464
2.023 1,877 0,569 1,476
factor
crecimiento valor tempo valor tiempo
valor tiempo usuarios otros
2001 1,000
2002 1,027
2003 1,081
2.004 1,153 1,245 3,229
2.005 1,231 1,329 3,447
2.006 1,277 1,379 3,575
2.007 1,321 1,427 3,699
2.008 1,366 1,476 3,826
2.009 1,415 1,528 3,962
2.010 1,465 1,582 4,102
2.011 1,515 1,636 4,242
2.012 1,564 1,689 4,379
2.013 1,606 1,735 4,497
2.014 1,647 1,779 4,611
2.015 1,686 1,821 4,721
2.016 1,721 1,859 4,819
2.017 1,752 1,892 4,906
2.018 1,780 1,922 4,983
2.019 1,803 1,948 5,049
2.020 1,825 1,971 5,109
2.021 1,844 1,992 5,163
2.022 1,861 2,010 5,211
2.023 1,877 2,027 5,256
interferencia interferencia
construccion: construccion: operacion: operacion:
usuarios otros usuarios otros total
2001
2002
2003
2.004 -1.776.266 -1.351.370 -3.127.636
2.005 -1.923.630 -1.463.484 -3.387.114
2.006 7.655.694 457.454 8.113.149
2.007 8.013.446 478.831 8.492.277
2.008 8.380.268 500.750 8.881.018
2.009 8.771.783 524.145 9.295.928
2.010 9.174.596 548.214 9.722.810
2.011 9.583.738 572.662 10.156.400
2.012 9.990.890 596.991 10.587.880
2.013 10.355.571 618.782 10.974.352
2.014 10.715.696 640.300 11.355.996
2.015 11.069.348 661.432 11.730.780
2.016 11.399.510 681.161 12.080.670
2.017 11.706.492 699.504 12.405.995
2.018 11.990.298 716.462 12.706.760
2.019 12.251.091 732.046 12.983.137
2.020 12.497.140 746.748 13.243.888
2.021 12.728.238 760.557 13.488.795
2.022 12.944.234 773.463 13.717.698
2.023 13.152.024 785.879 13.937.903
interferencia interferencia
construccion: construccion: operacion: operacion:
usuarios otros usuarios otros total
2001
2002
2003
2.004 -6.323.506 -4.810.877 -11.134.383
2.005 -6.848.124 -5.210.002 -12.058.127
2.006 27.254.272 1.628.538 28.882.810
2.007 28.527.868 1.704.640 30.232.508
2.008 29.833.753 1.782.671 31.616.424
2.009 31.227.548 1.865.955 33.093.503
2.010 32.661.562 1.951.643 34.613.204
2.011 34.118.107 2.038.676 36.156.783
2.012 35.567.567 2.125.287 37.692.854
2.013 36.865.831 2.202.862 39.068.693
2.014 38.147.878 2.279.469 40.427.347
2.015 39.406.878 2.354.699 41.761.577
2.016 40.582.255 2.424.932 43.007.187
2.017 41.675.110 2.490.234 44.165.344
2.018 42.685.460 2.550.605 45.236.066
2.019 43.613.885 2.606.082 46.219.967
2.020 44.489.819 2.658.422 47.148.241
2.021 45.312.528 2.707.582 48.020.110
2.022 46.081.475 2.753.529 48.835.004
2.023 46.821.205 2.797.731 49.618.936
combustible 0,6600
lubricantes 0,7619
neumaticos 0,7590
mano de obra 0,9009
otros 0,8073
