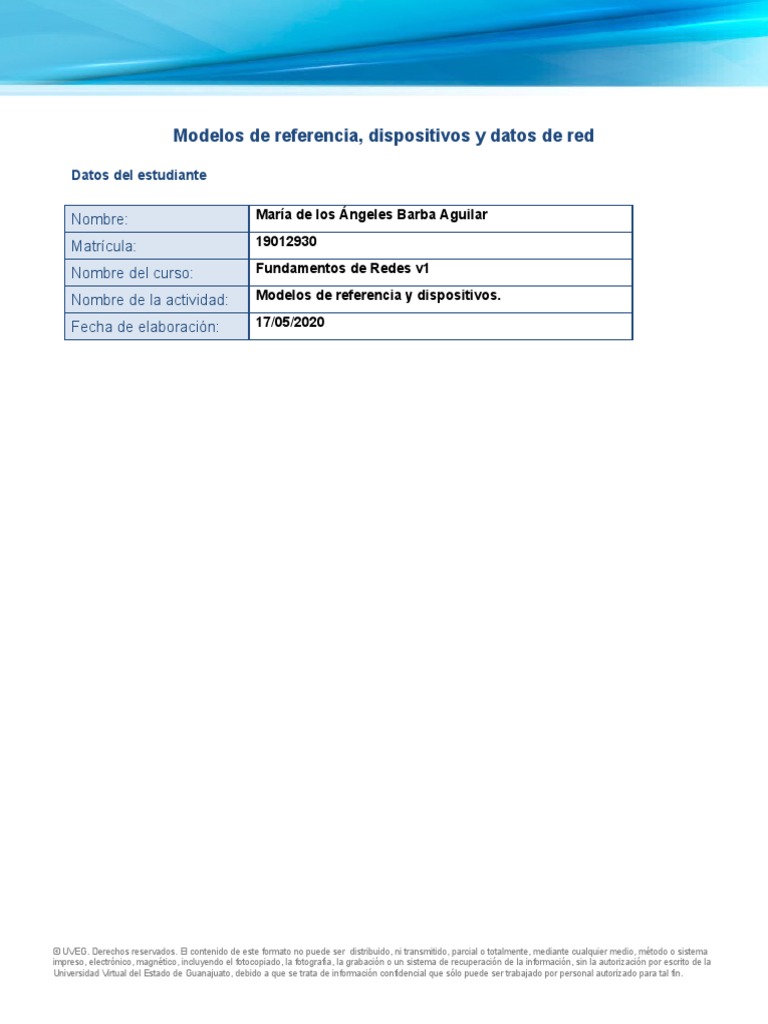

Modelos de referencia, dispositivos y datos de red

Datos del estudiante

Nombre: María de los Ángeles Barba Aguilar

Matrícula: 19012930

Nombre del curso: Fundamentos de Redes v1

Nombre de la actividad: Modelos de referencia y dispositivos.

Fecha de elaboración: 17/05/2020

© UVEG. Derechos reservados. El contenido de este formato no puede ser distribuido, ni transmitido, parcial o totalmente, mediante cualquier medio, método o sistema
impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por escrito de la
Universidad Virtual del Estado de Guanajuato, debido a que se trata de información confidencial que sólo puede ser trabajado por personal autorizado para tal fin.
Modelos de referencia, dispositivos y datos de red

Descripción de las capas del modelo OSI


A continuación se presentan aseveraciones relacionadas con cada una de las capas del
Modelo OSI. Lee detenidamente cada una de ellas y determina a qué capa del modelo OSI
se refieren.

Característica Capa del modelo OSI


Administra las sesiones entre dos computadoras. Capa de sesión.
En esta capa funcionan las aplicaciones, tales como los procesadores de texto y las hojas Capa de aplicación.
de cálculo.
Los datos reciben el nombre de bits. Capa física.
Los datos reciben el nombre de tramas. Capa de enlace de datos.
Los datos son llamados segmentos. Capa de transporte.
En esta capa opera el IP, Internet Protocol o Protocolo de Internet. Capa de internet.
En esta capa opera el TCP, Transmission Control Protocol o Protocolo de Control de Capa de red.
Transmisión.

Define el tipo de medio de transmisión de datos. Capa física.


Provee servicios de red a las aplicaciones de los usuarios. Capa de aplicación.
Define los procesos mecánicos y eléctricos para mantener un enlace físico entre Capa física.
dispositivos de red y hosts.
Utiliza un direccionamiento físico para proveer conectividad. Capa de enlace de datos.
Utiliza un direccionamiento lógico para proveer conectividad. Capa de enlace de datos.
En esta capa los formatos de datos pueden ser imágenes (JPG, TIFF) y videos (MIDI y Capa de presentación.
MPEG).
No provee servicios a ninguna otra capa del modelo OSI. Capa de aplicación.
Es capaz de convertir entre diferentes formatos de datos. Capa de transporte.
Provee conectividad y selección de ruta entre dos hosts de redes que pueden estar muy Capa de red.
separados geográficamente.
Es la capa más cercana al usuario. Capa de aplicación.
Provee servicios de transporte de datos a las capas superiores (capa de sesión, capa de Capa de sesión.
presentación y capa de aplicación).
Provee sus servicios a la capa de presentación. Capa de sesión.
Provee una transmisión confiable de datos para un enlace físico. Capa de enlace de datos.
Se asegura que de la información que recibe de otro sistema pueda ser leída por la capa Capa de presentación.
de aplicación.
Segmenta los datos desde un host y los reensambla de nuevo en datos en el host destino. Capo de transporte.

Descripción de las capas del modelo TCP/IP


© UVEG. Derechos reservados. El contenido de este formato no puede ser distribuido, ni transmitido, parcial o totalmente, mediante cualquier medio, método o sistema
impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por escrito de la
Universidad Virtual del Estado de Guanajuato, debido a que se trata de información confidencial que sólo puede ser trabajado por personal autorizado para tal fin.
A continuación se presentan aseveraciones relacionadas con cada una de las capas del
modelo TCP/IP. Lee detenidamente cada una de ellas y determina a qué capa del modelo
TCP/IP se refieren.

Característica Capa del modelo TCP/IP


En esta capa funcionan las NICs, Network Interface Cards o Tarjetas de Interface de Red. Capa de aplicación.
Segmenta y reensambla datos que las capas superiores envían. Capa de internet.
En esta capa opera el IP, Internet Protocol o Protocolo de Internet. Capa de internet.
En esta capa opera el TCP, Transmission Control Protocol o Protocolo de Control de Capa de transporte.
Transmisión.
En esta capa se determina la mejor ruta de envío de datos. Capa de internet.
En esta capa se utiliza el direccionamiento MAC, Media Access Control o Control de Capa de acceso a red.
Acceso a Medios.
Envía paquetes de datos desde un dispositivos usando el protocolo correcto. Capa de acceso a red.
Esta capa del modelo TCP/IP incluye a las capas de sesión, presentación y aplicación del Capa de aplicación.
modelo OSI.
Proporciona una conectividad física a la red. Capa de acceso a red.
Provee servicios de transporte desde el host origen al host destino. Capa de transporte.

Relación entre el modelo OSI y el modelo TCP/IP


A continuación se proporcionan las capas de los modelos OSI y TCP/IP, respectivamente.
Une con una línea cada capa del modelo TCP/IP con su o sus correspondientes capas en el
modelo OSI. Observa que en cada lista de capas hay una capa que no corresponde con el
modelo en cuestión.

© UVEG. Derechos reservados. El contenido de este formato no puede ser distribuido, ni transmitido, parcial o totalmente, mediante cualquier medio, método o sistema
impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por escrito de la
Universidad Virtual del Estado de Guanajuato, debido a que se trata de información confidencial que sólo puede ser trabajado por personal autorizado para tal fin.
PDUs (Unidades de Datos de Protocolo)
A continuación se proporciona una tabla incompleta con diversos PDUs. Completa la tabla
con la descripción y la capa, tanto del modelo OSI como del modelo TCP/IP, en la que opera
cada uno de los PDUs.

PDU Descripción Capa en la que opera


OSI TCP/IP
Datos Si se trabaja en la capa de aplicación del modelo TCP/IP se Capa de Capa de
dará el nombre ¨Datos¨ este nombre en el modelo OSI Aplicación, Aplicación.
aplicara cuando se trabaje en las capas Aplicación, presentación y
presentación y sesión. sesión.
Segmento Si se trabaja en la capa de transporte del modelo TCP/IP y Capa de Capa de
modelo OSI los datos se llamaran ¨Segmento¨. Transporte. Transporte.
Paquete Si se trabaja en la capa de internet del modelo TCP/IP los Capa de Red. Capa de
datos se llamaran ¨Paquete¨ este nombre en el modelo OSI se Internet.
aplicara cuando se trabaje en la capa de red.
Trama Si se trabaja en la capa de acceso a la red del modelo TCP/IP Capa de Enlace Capa de
los datos se llamaran ¨Trama¨ este nombre en el modelo OSI de datos. Acceso a la
se aplicara cuando se trabaje en la capa de enlace de datos. red.
Bits Si se trabaja en la capa de acceso a la red del modelo TCP/IP Capa Física. Capa de
los datos se llamaran ¨Bits¨ este nombre en el modelo OSI se Acceso a la
aplicara cuando se trabaje en la capa física. red.

Dispositivos de red
A continuación se proporciona una tabla incompleta con diversos dispositivos de red.
Completa la tabla con el tipo, descripción y la capa, tanto del modelo OSI como del modelo
TCP/IP, en la que opera cada uno. Observa que algunos dispositivos no operan en ninguna
de las capas de ninguno de los modelos de referencia, en tal caso, debes de poner “No
aplica”.

Dispositivo Ícono Tipo (de red o Descripción Capa en la que opera


usuario final)
OSI TCP/IP

Firewall Dispositivo de Protege los recursos de una Capas de Capa de


red. red de los usuarios de otras aplicación, aplicación.
redes, ya que examina los presentación y
paquetes de la red y sesión.
determina si es seguro que
los datos entren o salgan de
la red. Funciona en capas
superiores del modelo OSI
puede considerarse que es
como un dispositivo de
hardware como un programa

© UVEG. Derechos reservados. El contenido de este formato no puede ser distribuido, ni transmitido, parcial o totalmente, mediante cualquier medio, método o sistema
impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por escrito de la
Universidad Virtual del Estado de Guanajuato, debido a que se trata de información confidencial que sólo puede ser trabajado por personal autorizado para tal fin.
(Software)
Computadora de Dispositivo de Es un puesto de trabajo No aplica. No aplica.
escritorio usuario final. habitual de las redes. Se
utilizan para diferentes
funciones, según el trabajo
que se realice.
Hub Dispositivo de Estos además de regenerar y Capa física. Capa de
red. re sincronizar las señales al acceso a la
nivel de bits, funcionan como red.
un punto central de conexión
para varios host. Son
conocidos también como
repetidores multipuerto.
Impresora Dispositivo de Es un dispositivo cuya función Capas de Capa de
usuario final. es la de generar impresiones, aplicación, aplicación.
los medios de conectividad de presentación y
estos dispositivos pueden ser sesión.
alámbricos o inalámbricos
dentro de este último puede
ser mediante: Ethernet, Wi-Fi,
infrarrojo o bluetooth.
Laptop Dispositivo de Es un puesto de trabajo No aplica. No aplica.
usuario. Final. habitual de las redes. Se
utilizan para diferentes
funciones, según el trabajo
que se realice.
Modem Dispositivo de Es un de dispositivo hardware Capa física. Capa de aseso
usuario final. que permite a una a red.
computadora enviar y recibir
datos a través de una
conexión, el modem
convierte datos entre
formatos analógicos y
digitales en tiempo real para
la comunicación
bidireccional.
NIC Dispositivo de Provee una conexión física a Capa de enlace Capa de aseso
red. la red para un host. Todas de datos. a red.
tienen un código único
llamado dirección MAC es la
que permite controlar el
acceso de un host a los
medios.
Puente Dispositivo de Está diseñado para crear dos Capa de enlace Capa de aseso
red. o más segmentos de red. Su de datos. a red.
propósito es filtrar el tráfico
en una LAN, esto hace que se
mantenga un tráfico en un
segmento, pero a la vez se
puede comunicar con otro a
través de la dirección MAC.

© UVEG. Derechos reservados. El contenido de este formato no puede ser distribuido, ni transmitido, parcial o totalmente, mediante cualquier medio, método o sistema
impreso, electrónico, magnético, incluyendo el fotocopiado, la fotografía, la grabación o un sistema de recuperación de la información, sin la autorización por escrito de la
Universidad Virtual del Estado de Guanajuato, debido a que se trata de información confidencial que sólo puede ser trabajado por personal autorizado para tal fin.
Repetidor Dispositivo de Son dispositivos que Capa física. Capa de aseso
red. funcionan en la capa física del a red.
modelo OSI y su objetivo es
regenerar y re sincronizar las
señales a nivel de bits para
permitir que viajen largas
distancias.
Router Dispositivo de Pasa paquetes de datos entre Capa de red. Capa de
red. redes, basándose en internet.
direccionamiento lógico.
Toman acciones de la mejor
ruta para entregar los
paquetes en la red. Puede
conectar diferentes
tecnologías. Son la columna
vertebral de internet por que
trabajan con el protocolo de
internet IP.
Servidor Dispositivo de Es un ordenador que forma Capa de red. Capa de
usuario final. parte de una red este atiende internet.
y responde a las peticiones
que hacen otros ordenadores
llamados clientes.
Switch Dispositivo de Los switch son más rápidos Capa de enlace Capa de aseso
red. que los hubs ya que cada de datos. a red.
puerto de un switch actúa
como un puente separado.

Cuadro resumen
A continuación se proporciona una tabla incompleta que resume los PDUs y dispositivos de
red usados en cada una de las capas de los dos modelos de referencia. Completa la tabla
con la capa del modelo TCP/IP, PDU y dispositivo(s) de red usados en cada capa del modelo
OSI.

Capa modelo OSI Capa modelo TCPI/IP PDU Dispositivo de red

Aplicación Aplicación. Datos. Firewall e impresoras.


Presentación Aplicación. Datos. Firewall e impresoras.
Sesión Aplicación. Datos. Gateway, Firewall e impresoras.
Transporte Transporte. Segmento. Cables telefónicos, cable coaxial y fibra óptica.
Red Internet. Paquete. Routers
Enlace de datos Acceso a red. Tramas. Tarjeta de interface de red (NIC), puentes y switches.
Física Acceso a red. Bits. Repetidores y hubs.
