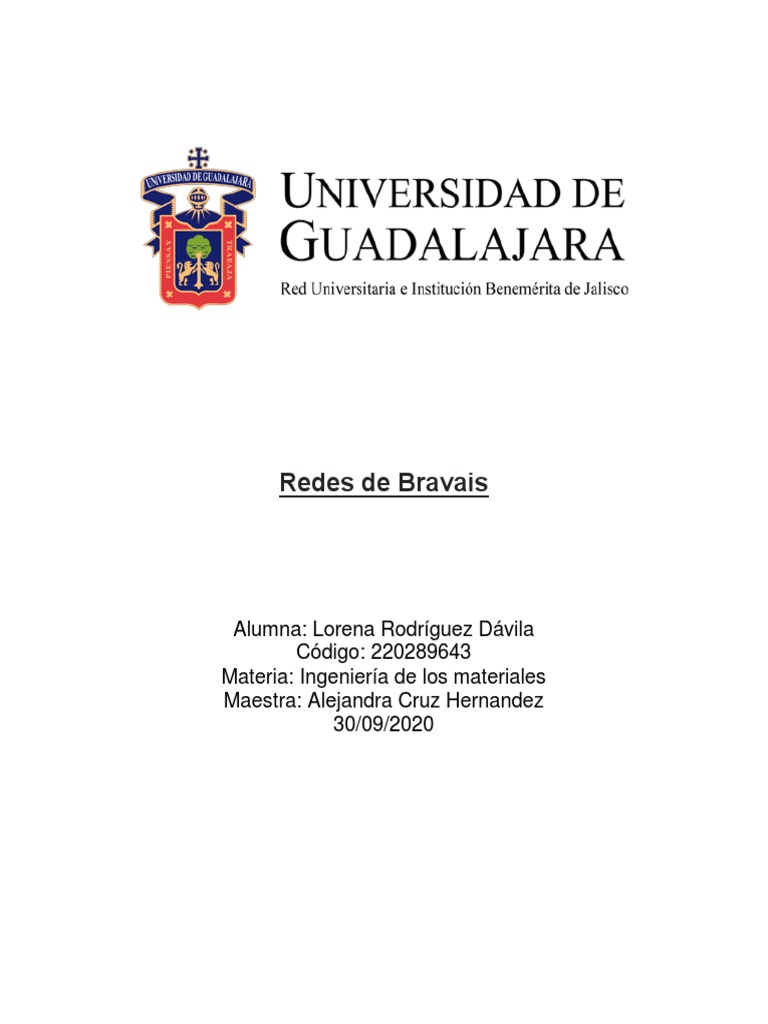

Redes de Bravais

Alumna: Lorena Rodríguez Dávila

Código: 220289643
Materia: Ingeniería de los materiales
Maestra: Alejandra Cruz Hernandez
30/09/2020
Las Redes de Bravais o celdas unitarias, son paralelepípedos que constituyen la
menor subdivisión de una red cristalina que conserva las características generales
de toda la reticula, de modo que por simple traslación del mismo, puede
reconstruirse el sólido cristalino completo.

En función de los parámetros de la celda unitaria, longitudes de sus lados y

angulos que forman, se distinguen 7 sistemas cristalinos.

Ahora bien, para determinar completamente la estructura cristalina elemental de

un sólido, además de definir la forma geométrica de la red, es necesario
establecer las posiciones en la celda de los átomos o moléculas que forman el
sólido cristalino; lo que se denominan puntos reticulares. Las alternativas son las
siguientes:

 P: Celda primitiva o simple en la que los puntos reticulares son sólo los
vértices del paralelepípedo.
 F: Celda centrada en las cara, que tiene puntos reticulares en las caras,
además de en los vértices. Si sólo tienen puntos reticulares en las bases,
se designan con las letras A, B o C según sean las caras que tienen los dos
puntos reticulares.
 I: Celda centrada en el cuerpo que tiene un punto reticular en el centro de la
celda, además de los vértices.
 R: Primitiva con ejes iguales y ángulos iguales ó hexagonal doblemente
centrada en el cuerpo, además de los vértices.
El origen de esta denominación para las estructuras cristalinas básicas proviene
de 1850, cuando Auguste Bravais demostró que solo hay 14 celdas unitarias
básicas tridimensionales posibles.

Cubica simple
La celda unitaria es un cubo de arista a0 con un punto de red definido en cada uno
de sus vértices.
En este tipo de red además de los átomos en los vértices del cubo, se tiene un
átomo en el centro del cubo. Por lo que el número de átomo por celda unitaria en
la red cúbica P es de 2 átomos.

Cubica centrada en las caras

La celda unitaria es un cubo de arista a 0. Tiene un punto de red definido en cada
uno de sus vértices y un punto de red definido en el centro geométrico de cada
una de sus caras.
Es la red cúbica que además de los átomos en los vértices tiene un átomo en el
centro de la cara de cada cubo. El número de átomos por celda es 4, ya que cada
uno de seis átomos de la cara tiene la mitad dentro de la celda es decir 6*½ = 3
más 8*⅛=1 en los vértices.

Cubica centrada en el cuerpo

La celda unitaria es un cubo de arista a 0. Tiene un punto de red definido en cada
uno de sus vértices y un punto de red definido en el centro geométrico del cubo.
Por lo que el número de átomo por celda unitaria en la red cúbica P es de 2
átomos.

Tetragonal simple
Se caracteriza por que la celda unidad de la Red cristalina podríamos formarla a
partir de un cubo que estirásemos en una de sus direcciones de forma que
quedaría un prisma de base cuadrada con una celda unidad en los tres ángulos
rectos siendo dos de las aristas de la celda iguales y la tercera distinta a ellas.
Esta celda es de tipo primitiva

Tetragonal centrada en el cuerpo

En la Red cristalina en forma tetragonal centrada en el interior deben de ser
iguales por simetría, los planos no pueden centrarse independientemente, y a su
vez no pueden hacerlo simultáneamente porque ello destruye la homogeneidad de
los planos de la misma familia. Sin embargo, los planos diagonales que son
también redes rectangulares pueden centrarse dando origen a la Red tetragonal
centrada en el interior
Ortorrómbica simple
Se caracteriza por qué la celda unidad tiene la forma geométrica con los tres
ángulos rectos mientras que las tres aristas de dicha celda unidad tienen todas
longitudes diferentes. Los tres vectores que definen la celda es lo que
matemáticas se denominan mutuamente ortogonales. Las características que lo
distingue de los otros seis sistemas cristalinos es que, o bien tiene tres ejes
binarios o bien un solo eje binario con tres planos de simetría, esta celda es de
tipo primitiva

Ortorrómbica centrada en el cuerpo

Éstas redes son iguales y se denominan Red rómbica de base centrada si el
centrado se produce en los planos diagonales del prisma, la Red resultante se
denomina Red rómbica centrada en el interior.

Ortorrómbica centrada en las bases

De la misma forma que el cristal anterior, pero los átomos dentro de la Red
cristalina se centran en las bases del cuerpo ortorrómbico.
Ortorrómbica centrada en las caras
Esta Red tiene la propiedad que, como las otras redes ortorrómbicas los átomos
se centran en las caras de cada lado de la Red, haciendo este tipo de Red única
en la naturaleza.

Hexagonal simple
Se caracteriza fundamentalmente por la presencia de un eje de rotación senario o
un eje de inversión senario (eje ternario + plano de simetría perpendicular)

Trigonal o romboédrica
Esta Red cristalina su característica común es la presencia de un eje de rotación
ternario o un eje de inversión ternario (eje ternario + centro de simetría). Esta
celda es de tipo primitiva.
Monoclínica simple
Esta Red se distingue de las demás porque presenta como simetría mínima un eje
de rotación binario o un eje de inversión binario igual al plano de simetría. Esta
celda es de tipo primitiva

Monoclínica centrada en las bases

Esta Red cristalina, es como la monoclínica simple, pero sus átomos se centran en
las bases de la red, en el eje de rotación al plano de simetría. Esta celda es de tipo
centrada en 2 caras

Triclínica
Esta Red cristalina se reconoce porque no puse ninguna simetría mínima, puede
haber muchas variantes, pero es triclínica si los lados a, b o c no son iguales
ninguno y sus ángulos tienen diferentes valores. Esta celda es de tipo primitiva
