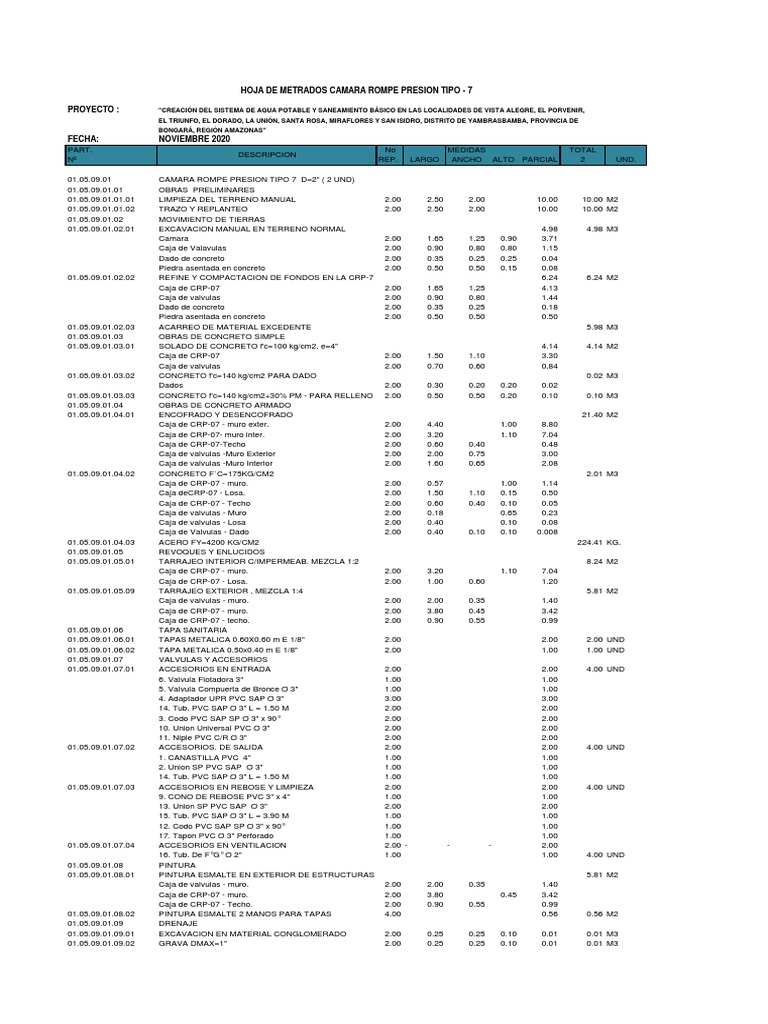

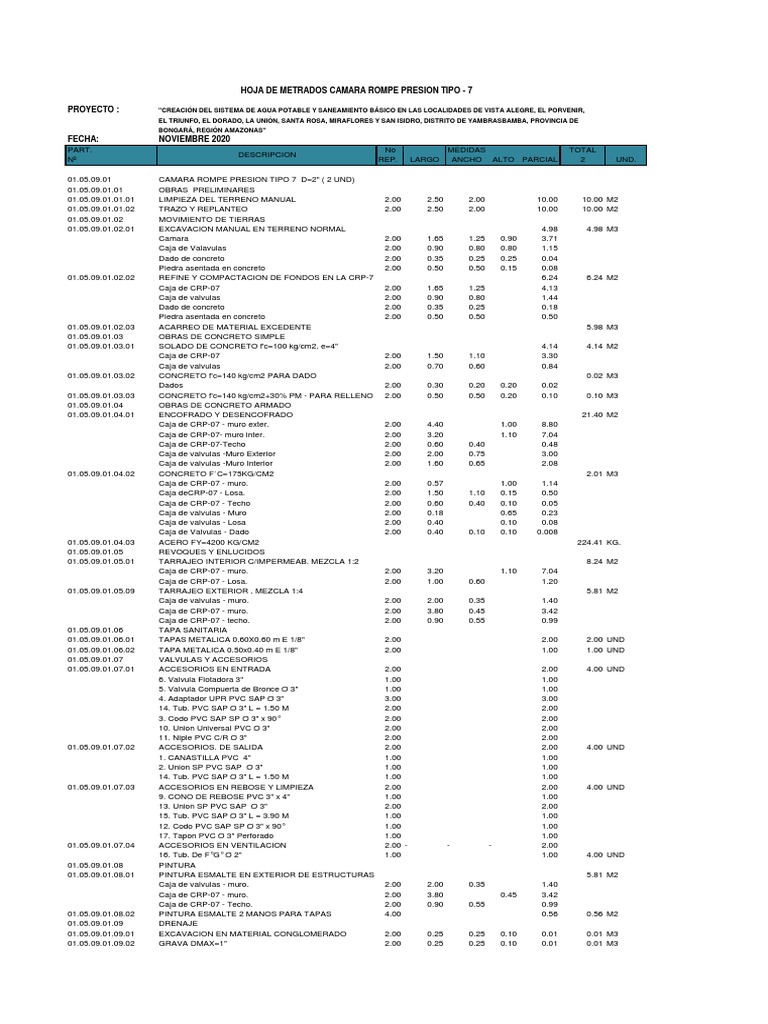

HOJA DE METRADOS CAMARA ROMPE PRESION TIPO - 7

PROYECTO : "CREACIÓN DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO BÁSICO EN LAS LOCALIDADES DE VISTA ALEGRE, EL PORVENIR,
EL TRIUNFO, EL DORADO, LA UNIÓN, SANTA ROSA, MIRAFLORES Y SAN ISIDRO, DISTRITO DE YAMBRASBAMBA, PROVINCIA DE
BONGARÁ, REGIÓN AMAZONAS"
FECHA: NOVIEMBRE 2020
PART. No MEDIDAS TOTAL
DESCRIPCION
Nº REP. LARGO ANCHO ALTO PARCIAL 2 UND.

01.05.09.01 CAMARA ROMPE PRESION TIPO 7 D=2" ( 2 UND)

01.05.09.01.01 OBRAS PRELIMINARES
01.05.09.01.01.01 LIMPIEZA DEL TERRENO MANUAL 2.00 2.50 2.00 10.00 10.00 M2
01.05.09.01.01.02 TRAZO Y REPLANTEO 2.00 2.50 2.00 10.00 10.00 M2
01.05.09.01.02 MOVIMIENTO DE TIERRAS
01.05.09.01.02.01 EXCAVACION MANUAL EN TERRENO NORMAL 4.98 4.98 M3
Camara 2.00 1.65 1.25 0.90 3.71
Caja de Valavulas 2.00 0.90 0.80 0.80 1.15
Dado de concreto 2.00 0.35 0.25 0.25 0.04
Piedra asentada en concreto 2.00 0.50 0.50 0.15 0.08
01.05.09.01.02.02 REFINE Y COMPACTACION DE FONDOS EN LA CRP-7 6.24 6.24 M2
Caja de CRP-07 2.00 1.65 1.25 4.13
Caja de valvulas 2.00 0.90 0.80 1.44
Dado de concreto 2.00 0.35 0.25 0.18
Piedra asentada en concreto 2.00 0.50 0.50 0.50
01.05.09.01.02.03 ACARREO DE MATERIAL EXCEDENTE 5.98 M3
01.05.09.01.03 OBRAS DE CONCRETO SIMPLE
01.05.09.01.03.01 SOLADO DE CONCRETO f'c=100 kg/cm2, e=4" 4.14 4.14 M2
Caja de CRP-07 2.00 1.50 1.10 3.30
Caja de valvulas 2.00 0.70 0.60 0.84
01.05.09.01.03.02 CONCRETO f'c=140 kg/cm2 PARA DADO 0.02 M3
Dados 2.00 0.30 0.20 0.20 0.02
01.05.09.01.03.03 CONCRETO f'c=140 kg/cm2+30% PM - PARA RELLENO 2.00 0.50 0.50 0.20 0.10 0.10 M3
01.05.09.01.04 OBRAS DE CONCRETO ARMADO
01.05.09.01.04.01 ENCOFRADO Y DESENCOFRADO 21.40 M2
Caja de CRP-07 - muro exter. 2.00 4.40 1.00 8.80
Caja de CRP-07- muro inter. 2.00 3.20 1.10 7.04
Caja de CRP-07-Techo 2.00 0.60 0.40 0.48
Caja de valvulas -Muro Exterior 2.00 2.00 0.75 3.00
Caja de valvulas -Muro Interior 2.00 1.60 0.65 2.08
01.05.09.01.04.02 CONCRETO F`C=175KG/CM2 2.01 M3
Caja de CRP-07 - muro. 2.00 0.57 1.00 1.14
Caja deCRP-07 - Losa. 2.00 1.50 1.10 0.15 0.50
Caja de CRP-07 - Techo 2.00 0.60 0.40 0.10 0.05
Caja de valvulas - Muro 2.00 0.18 0.65 0.23
Caja de valvulas - Losa 2.00 0.40 0.10 0.08
Caja de Valvulas - Dado 2.00 0.40 0.10 0.10 0.008
01.05.09.01.04.03 ACERO FY=4200 KG/CM2 224.41 KG.
01.05.09.01.05 REVOQUES Y ENLUCIDOS
01.05.09.01.05.01 TARRAJEO INTERIOR C/IMPERMEAB. MEZCLA 1:2 8.24 M2
Caja de CRP-07 - muro. 2.00 3.20 1.10 7.04
Caja de CRP-07 - Losa. 2.00 1.00 0.60 1.20
01.05.09.01.05.09 TARRAJEO EXTERIOR , MEZCLA 1:4 5.81 M2
Caja de valvulas - muro. 2.00 2.00 0.35 1.40
Caja de CRP-07 - muro. 2.00 3.80 0.45 3.42
Caja de CRP-07 - techo. 2.00 0.90 0.55 0.99
01.05.09.01.06 TAPA SANITARIA
01.05.09.01.06.01 TAPAS METALICA 0.60X0.60 m E 1/8" 2.00 2.00 2.00 UND
01.05.09.01.06.02 TAPA METALICA 0.50x0.40 m E 1/8" 2.00 1.00 1.00 UND
01.05.09.01.07 VALVULAS Y ACCESORIOS
01.05.09.01.07.01 ACCESORIOS EN ENTRADA 2.00 2.00 4.00 UND
6. Valvula Flotadora 3" 1.00 1.00
5. Valvula Compuerta de Bronce Ø 3" 1.00 1.00
4. Adaptador UPR PVC SAP Ø 3" 3.00 3.00
14. Tub. PVC SAP Ø 3" L = 1.50 M 2.00 2.00
3. Codo PVC SAP SP Ø 3" x 90° 2.00 2.00
10. Union Universal PVC Ø 3" 2.00 2.00
11. Niple PVC C/R Ø 3" 2.00 2.00
01.05.09.01.07.02 ACCESORIOS. DE SALIDA 2.00 2.00 4.00 UND
1. CANASTILLA PVC 4" 1.00 1.00
2. Union SP PVC SAP Ø 3" 1.00 1.00
14. Tub. PVC SAP Ø 3" L = 1.50 M 1.00 1.00
01.05.09.01.07.03 ACCESORIOS EN REBOSE Y LIMPIEZA 2.00 2.00 4.00 UND
9. CONO DE REBOSE PVC 3" x 4" 1.00 1.00
13. Union SP PVC SAP Ø 3" 2.00 2.00
15. Tub. PVC SAP Ø 3" L = 3.90 M 1.00 1.00
12. Codo PVC SAP SP Ø 3" x 90° 1.00 1.00
17. Tapon PVC Ø 3" Perforado 1.00 1.00
01.05.09.01.07.04 ACCESORIOS EN VENTILACION 2.00 - - - 2.00
16. Tub. De F°G° Ø 2" 1.00 1.00 4.00 UND
01.05.09.01.08 PINTURA
01.05.09.01.08.01 PINTURA ESMALTE EN EXTERIOR DE ESTRUCTURAS 5.81 M2
Caja de valvulas - muro. 2.00 2.00 0.35 1.40
Caja de CRP-07 - muro. 2.00 3.80 0.45 3.42
Caja de CRP-07 - Techo. 2.00 0.90 0.55 0.99
01.05.09.01.08.02 PINTURA ESMALTE 2 MANOS PARA TAPAS 4.00 0.56 0.56 M2
01.05.09.01.09 DRENAJE
01.05.09.01.09.01 EXCAVACION EN MATERIAL CONGLOMERADO 2.00 0.25 0.25 0.10 0.01 0.01 M3
01.05.09.01.09.02 GRAVA DMAX=1" 2.00 0.25 0.25 0.10 0.01 0.01 M3
 METRADO DE ACERO DE REFUERZO
"CREACIÓN DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO BÁSICO EN LAS LOCALIDADES DE VISTA ALEGRE, EL
PROYECTO: ESTRUCTURA :
PORVENIR, EL TRIUNFO, EL DORADO, LA UNIÓN, SANTA ROSA, MIRAFLORES Y SAN ISIDRO, DISTRITO DE YAMBRASBAMBA,
PROVINCIA DE BONGARÁ, REGIÓN AMAZONAS" CAMARA ROMPE PRESION - 07

FECHA: NOVIEMBRE 2020 CAMARA HUMEDA

LARGO TOTAL
ITEM DESCRIPCION FORMA Ø (Pulg) LONG. (m) # BARRAS # ELEMEN. OBSERV.
1/4 3/8 1/2 5/8 3/4
Acero Vertical 1.10
1 Muro.Izquierdo En 0.20 1/2 1.3 5 1 - - 6.5 - -
el Corte A-A
Acero Vertical 1.10
2 Muro.Derecho En 0.20 0.20 1/2 1.5 5 1 - - 7.5 - -
el Corte A-A
Acero Vertical 1.10
3 Muro.Superior - 0.20 1/2 1.3 8 1 - - 10.4 - -
Corte Planta
Acero Vertical 1.10
4 Muro.Inferior-Corte 0.20 1/2 1.3 8 1 - - 10.4 - -
Planta
0.85 0.20
Acero Horizontal.
5 En el Corte Planta 0.85 0.85 1/2 5 7 1 - - 35 - -
0.85
Acero en Techo 0.48
6 Longitudinal. Corte 0.16 1/2 0.64 4 1 - - 2.56 - -
A-A
Acero en Techo 0.86
7 Tranversal. Corte 1/2 0.9 5 1 - - 4.3 - -
Armadura Techo
Acero en Losa en 1.40
8 sentido X.Corte A- 1/2 1.4 6 1 - - 8.4 - -
A
1.00
Acero en Losa en
9 sentido Y. 1/2 1 8 1 - - 8 - -

LONGITUD TOTAL (M) 0 0 93.06 0 0

PESO x M.L (kg) 0.28 0.58 1.02 1.58 2.24
SUB TOTAL 0 0 94.9212 0 0
N° DE CRP-07 2
PESO TOTAL (KG) 189.84
 METRADO DE ACERO DE REFUERZO
"CREACIÓN DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO BÁSICO EN LAS LOCALIDADES DE VISTA ALEGRE, ESTRUCTURA :
PROYECTO:
EL PORVENIR, EL TRIUNFO, EL DORADO, LA UNIÓN, SANTA ROSA, MIRAFLORES Y SAN ISIDRO, DISTRITO DE CAMARA ROMPE PRESION - 07
FECHA: NOVIEMBRE 2020 CAJA DE VALVULAS DE 0.40x0.60 m

LARGO TOTAL
ITEM DESCRIPCION FORMA Ø (Pulg) LONG. (m) # BARRAS # ELEMEN. OBSERV.
1/4 3/8 1/2 5/8 3/4
Acero Vertical 0.70
1 Muro En el Corte A- 3/8 0.7 13 1 - 9.1 - - -
A
0.70 0.20
Acero Horizontal.
2 En el Corte Planta 0.50 3/8 2.9 5 1 - 14.5 - - -
0.70
Acero en Losa en 0.80
3 sentido X.Corte A- 3/8 0.8 4 1 - 3.2 - - -
A
Acero en Losa en 0.60
4 sentido Y.Corte B- 3/8 0.6 5 1 - 3 - - -
B

Acero en Dado de
5
Caja de Valvulas
0.16 3/8 0.3 3 1 - 0.96 - - -
0.16
LONGITUD TOTAL (M) 0 29.8 0 0 0
PESO x M.L (kg) 0.28 0.58 1.02 1.58 2.24
SUB TOTAL 0 17.284 0 0 0
N° DE CAJA VALVULAS 2
PESO TOTAL (KG) 34.57

PESO TOTAL DEL ACERO DE REFUERZO (KG)= 224.41
