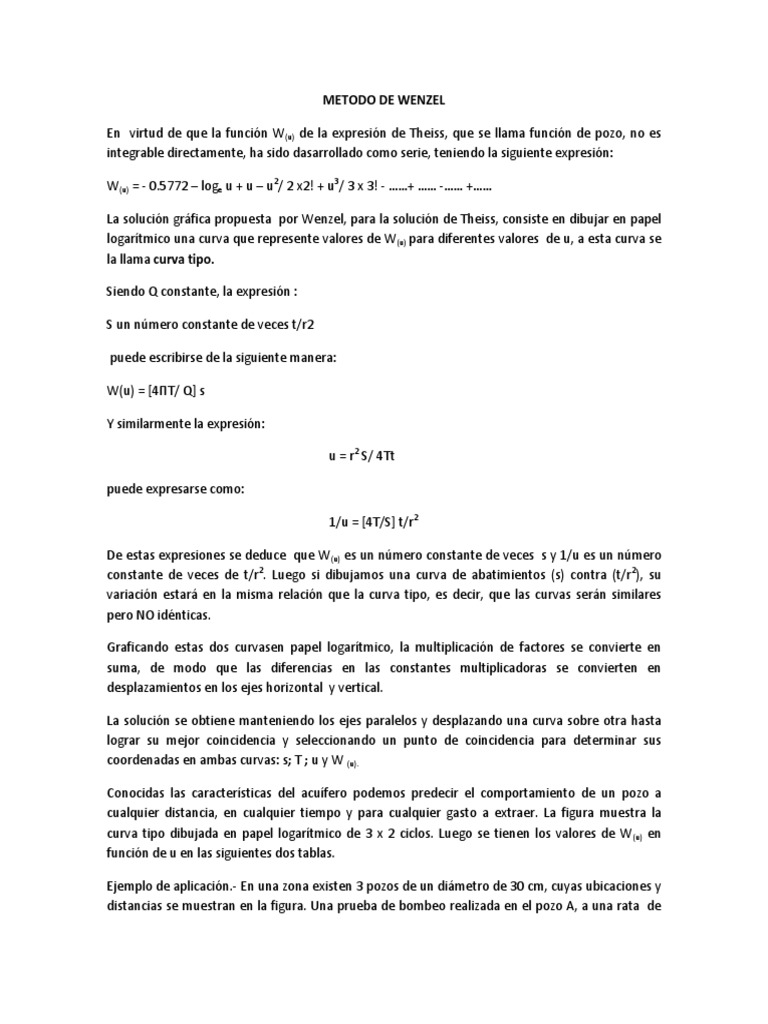

METODO DE WENZEL

En virtud de que la función W(u) de la expresión de Theiss, que se llama función de pozo, no es
integrable directamente, ha sido dasarrollado como serie, teniendo la siguiente expresión:

W(u) = - 0.5772 – loge u + u – u2/ 2 x2! + u3/ 3 x 3! - ……+ …… -…… +……

La solución gráfica propuesta por Wenzel, para la solución de Theiss, consiste en dibujar en papel
logarítmico una curva que represente valores de W(u) para diferentes valores de u, a esta curva se
la llama curva tipo.

Siendo Q constante, la expresión :

S un número constante de veces t/r2

puede escribirse de la siguiente manera:

W(u) = [4ΠT/ Q] s

Y similarmente la expresión:

u = r2 S/ 4Tt

puede expresarse como:

1/u = [4T/S] t/r2

De estas expresiones se deduce que W(u) es un número constante de veces s y 1/u es un número
constante de veces de t/r2. Luego si dibujamos una curva de abatimientos (s) contra (t/r2), su
variación estará en la misma relación que la curva tipo, es decir, que las curvas serán similares
pero NO idénticas.

Graficando estas dos curvasen papel logarítmico, la multiplicación de factores se convierte en

suma, de modo que las diferencias en las constantes multiplicadoras se convierten en
desplazamientos en los ejes horizontal y vertical.

La solución se obtiene manteniendo los ejes paralelos y desplazando una curva sobre otra hasta
lograr su mejor coincidencia y seleccionando un punto de coincidencia para determinar sus
coordenadas en ambas curvas: s; T ; u y W (u).

Conocidas las características del acuífero podemos predecir el comportamiento de un pozo a

cualquier distancia, en cualquier tiempo y para cualquier gasto a extraer. La figura muestra la
curva tipo dibujada en papel logarítmico de 3 x 2 ciclos. Luego se tienen los valores de W (u) en
función de u en las siguientes dos tablas.

Ejemplo de aplicación.- En una zona existen 3 pozos de un diámetro de 30 cm, cuyas ubicaciones y
distancias se muestran en la figura. Una prueba de bombeo realizada en el pozo A, a una rata de
16 lts/seg permitió hacer mediciones de los abatimientos en un pozo de observación ubicado a 4
m de distancia de A. Al analizar los datos obtenidos en la prueba de bombeo realizada en el pozo
A, se obtuvo el siguiente resultado por el método gráfico de Theiss – Wenzel.

W(u) = 5.6 u = 0.002 t = 34 minutos s=3m

Se pregunta:

1.-Determinar el abatimiento que se provocará en el pozo B, cuando se bombean

simultáneamente los pozos a y C, a razón de 18 30 lts/seg respectivamente, durante el periodo de
un año.

2.- Cuál será el máximo gasto a extraer del pozo durante el periodo especificado, sabiendo que el
nivel está a 30 m y el espesor del acuífero comienza a los 60 m de profundidad hasta los 84 m de
profundidad.

3.- Suponiendo que los pozos A y B se clausuran y solo trabaja el pozo C, a razón de 50lts/seg,
cuál será su abatimiento después de 10 años de servicio.

Datos

Q = 16 lts /seg. r0 = 4 m W (u) = 5.6

u = 0.002 t = 34 minutos s=3m

Determinación de las características del acuífero

Q = 16 lts/seg = 1.382.4 m3 /dia

T = Q W(u) / 4Πs = 1.382.4 x 5.6/ 4 xΠx 3 = 205.34 m3/dia /m

S = 4uTt/ r2 = 4 x 0.002 x 205.34 x 34/ 42 x 1440 = 0.0024

1.- Abatimiento en B

Q = 18 lts/seg = 1.555.2 m3 /dia rAB = 90 m

u= r2 S/ 4Tt = 0.0024/(4 x 205.34) x r2/t = 2.92 x 10-6 (90)2/365 = 6.5 x 10-5

Con este valor, encontramos en la tabla: W(u) = 9.06

s= Q W(u) / 4xΠxT = 1.555.2 x 9.06 / 4 x 3.1416 x 205.34 = 5.46 m

Este será el descenso provocado en B al bombear el pozo A a razón de 18 lts/seg

Calcularemos ahora el abatimiento provocado en B al bombear el pozo A a razón de 30 lts/seg

Q = 30 lts/seg = 2.592 m3 /día rAc = 60 m

u = 2.92 x 10-6 x (60)2/365 = 2.9 x 10-5

En tabla encontramos el valor de W(u) = 9.87

s = 2.592 x 9.87 / ( 4 x Π x 205.34) = 9.91 m

Luego el bombeo simultáneo de A y C provocará en B un abatimiento de :

sB = sA + sc = 5.46 + 9.91 = 15.37 m

2.- Siendo un acuífero confinado limitaremos el descenso máximo al nivel superior del estrato.
Luego, si los pozos a y C han provocado un descenso de 15.37 m solo quedará aprovechable:

s = 30 – 15.37 = 14.63 m

u = r2 S /4Tt = (0.15)2 x 0.0024/ (4 x 205.34 x 365) = 1.8 x 10 -10.

Por tabla: W(u) = 21.86

Q = 4ΠTs/ W(u) = 4 x Π x 205.34 x 14.63/21.86 = 1.796.94 m3 /día = 20 lts/seg

3.- Suponiendo que solo trabaja C

u = (0.15)2 x 0.0024/ ( 4 x 205.34 x 10 x 365) = 1.8 x 10 -11

de tabla W(u) = 24.16

Q = 50 lts/seg = 4.320 m3 /día

S = 4.320 x 24.16 /( 4 x Π x 205.34) = 40.45 m

Disponiéndose solo de 30 m para abatir, la extracción de un gasto de 50 lts/seg al cabo de 10 años,

provocaría un abatimiento mayor que el permisible que haría desaconsejable tal explotación.
