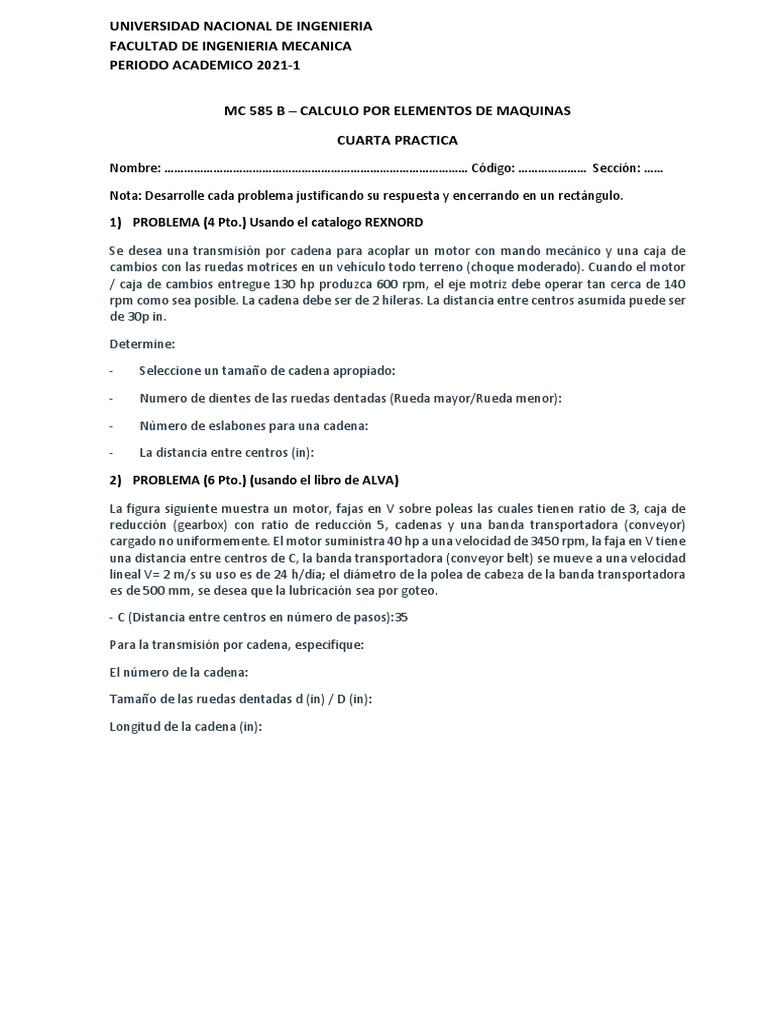

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE INGENIERIA MECANICA

PERIODO ACADEMICO 2021-1

MC 585 B – CALCULO POR ELEMENTOS DE MAQUINAS

CUARTA PRACTICA
Nombre: ………………………………………………………………………………… Código: ………………… Sección: ……

Nota: Desarrolle cada problema justificando su respuesta y encerrando en un rectángulo.

1) PROBLEMA (4 Pto.) Usando el catalogo REXNORD

Se desea una transmisión por cadena para acoplar un motor con mando mecánico y una caja de
cambios con las ruedas motrices en un vehículo todo terreno (choque moderado). Cuando el motor
/ caja de cambios entregue 130 hp produzca 600 rpm, el eje motriz debe operar tan cerca de 140
rpm como sea posible. La cadena debe ser de 2 hileras. La distancia entre centros asumida puede ser
de 30p in.

Determine:

- Seleccione un tamaño de cadena apropiado:

- Numero de dientes de las ruedas dentadas (Rueda mayor/Rueda menor):

- Número de eslabones para una cadena:

- La distancia entre centros (in):

2) PROBLEMA (6 Pto.) (usando el libro de ALVA)

La figura siguiente muestra un motor, fajas en V sobre poleas las cuales tienen ratio de 3, caja de
reducción (gearbox) con ratio de reducción 5, cadenas y una banda transportadora (conveyor)
cargado no uniformemente. El motor suministra 40 hp a una velocidad de 3450 rpm, la faja en V tiene
una distancia entre centros de C, la banda transportadora (conveyor belt) se mueve a una velocidad
lineal V= 2 m/s su uso es de 24 h/día; el diámetro de la polea de cabeza de la banda transportadora
es de 500 mm, se desea que la lubricación sea por goteo.

- C (Distancia entre centros en número de pasos):35

Para la transmisión por cadena, especifique:

El número de la cadena:

Tamaño de las ruedas dentadas d (in) / D (in):

Longitud de la cadena (in):

UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA MECANICA
PERIODO ACADEMICO 2021-1

3) PROBLEMA (5 Pto.) (usando el libro de ALVA)

Se tiene un motor de CA que gira a 750 rpm con una potencia de 5 hp que está conectado a un
agitador el cual debe girar a 325 rpm. Seleccione la cadena con 1 hilera. La distancia entre centros
puede ser de 30p in.

C (en pasos): 30

Determine:

- Seleccione un tamaño de cadena apropiado:

- Numero de dientes de las ruedas dentadas (Rueda mayor/Rueda menor):

- Número de eslabones para una cadena:

- La distancia entre centros (in):

- Qué tipo de lubricación se necesita:

UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA MECANICA
PERIODO ACADEMICO 2021-1

4) PROBLEMA (5 Pto.) (usando el libro de ALVA)

Se desea diseñar una máquina compactadora (CAN CRUSHER) de latas de leche.

Se entrega un esquema del arreglo de la maquina propuesta, esta contiene un mecanismo
biela-manivela, cadenas, acoplamiento, una caja de reducción y un motor. (Ver Fig. 1)

Fig. No 1. Arreglo general

Se cuenta para ello con la disponibilidad de moto reductores ver cuadro adjunto.

MODELO
3
POTENCIA (WATTS) 250
VELOCIDAD DEL MOTOR (RPPM) 1800
RATIO DE REDUCCION DEL REDUCTOR 40:1

Por medio de mediciones se pudo determinar que la fuerza que se requiere para aplastar una
lata es de 4000 N. Además de esto se entrega el diagrama de velocidad V con respecto al tiempo
de la cabeza móvil de la trituradora.
UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA MECANICA
PERIODO ACADEMICO 2021-1

Para la posición mostrada la velocidad del cabezal es de 33.74 mm/s (Ver Fig. No 2)

Fig. No 2 Velocidad de cabezal en posición de inicio de aplastamiento (unidades en mm)

Se pide determinar lo siguiente:
 El tamaño de la cadena
 El tamaño de las ruedas dentadas (sprockets )
 Numero de dientes de las ruedas dentadas (sprockets )
 El número de eslabones
 La distancia entre centros (in )
Se adjunta además de toda esta información, un video donde se muestra la velocidad para cada
punto distinto de giro de la maquina
