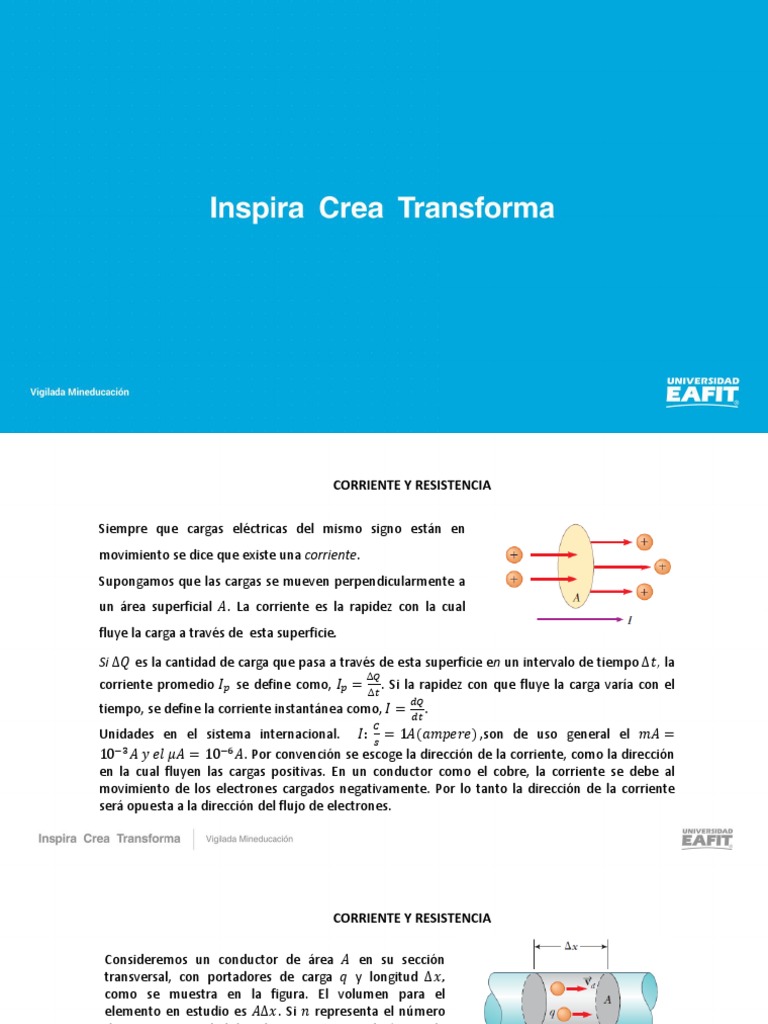

CORRIENTE Y RESISTENCIA

Siempre que cargas eléctricas del mismo signo están en

movimiento se dice que existe una corriente.
Supongamos que las cargas se mueven perpendicularmente a
un área superficial 𝐴. La corriente es la rapidez con la cual
fluye la carga a través de esta superficie.

Si ∆𝑄 es la cantidad de carga que pasa a través de esta superficie en un intervalo de tiempo ∆𝑡, la
∆𝑄
corriente promedio 𝐼𝑝 se define como, 𝐼𝑝 = ∆𝑡 . Si la rapidez con que fluye la carga varía con el
𝑑𝑄
tiempo, se define la corriente instantánea como, 𝐼 = 𝑑𝑡
.
𝐶
Unidades en el sistema internacional. 𝐼: 𝑠 = 1𝐴(𝑎𝑚𝑝𝑒𝑟𝑒) ,son de uso general el 𝑚𝐴 =
10−3 𝐴 𝑦 𝑒𝑙 𝜇𝐴 = 10−6 𝐴. Por convención se escoge la dirección de la corriente, como la dirección
en la cual fluyen las cargas positivas. En un conductor como el cobre, la corriente se debe al
movimiento de los electrones cargados negativamente. Por lo tanto la dirección de la corriente
será opuesta a la dirección del flujo de electrones.
 CORRIENTE Y RESISTENCIA

Consideremos un conductor de área 𝐴 en su sección

transversal, con portadores de carga 𝑞 y longitud ∆𝑥,
como se muestra en la figura. El volumen para el
elemento en estudio es 𝐴∆𝑥. Si 𝑛 representa el número
de cargas por unidad de volumen, entonces el número de
portadores de carga en el elemento en estudio es:
∆𝑄 = 𝑛𝐴𝑞∆𝑥
Pero ∆𝑥 = 𝑣𝑑 ∆𝑡; donde 𝑣𝑑 es la velocidad de deriva con la cual se mueven los portadores de
carga y es la velocidad promedio de los portadores de carga. Así que:
∆𝑄
∆𝑄 = 𝑛𝐴𝑞𝑣𝑑 ∆𝑡 ⇒ = 𝑛𝐴𝑣𝑑 𝑞
∆𝑡
Luego la corriente en el conductor es: 𝐼 = 𝑛𝐴𝑞𝑣𝑑

La densidad de corriente 𝑗 en el conductor, se define como la corriente por unidad de área:

𝐼 𝐴
𝐽 = 𝐴 = 𝑛𝑣𝑑 𝑞 (densidad de corriente) 𝐽 = 𝑛𝑣𝑑𝑞 Unidades 𝐽: 2
𝑚
 LEY DE OHM

Una densidad de corriente 𝐽 y un campo eléctrico 𝐸 se establecen

en un conductor cuando una diferencia de potencial se mantiene a
través del conductor. Si la diferencia de potencial es constante, 𝐼 es
también constante, así que:
𝐽 = 𝜎𝐸 Donde 𝜎 𝑒𝑠 la conductividad del conductor.

La ley de ohm afirma que para muchos materiales la razón de la densidad de corriente 𝐽 al campo
eléctrico 𝐸 es una constante, 𝜎 la cual es independiente del campo eléctrico 𝐸 que produce la
corriente.
Consideremos un segmento de alambre recto de área en la sección transversal 𝐴, y longitud 𝑙. La
∆𝑉 𝑉 𝑉 𝐼
diferencia de potencial genera 𝐸 e 𝐼. Como 𝐸 = ; 𝐸 = y 𝐽 = 𝜎𝐸 = 𝜎 , pero 𝐽 = entonces,
𝑑 𝑙 𝑙 𝐴
𝐼 𝜎𝑉 𝑙𝐼 𝑙 𝑙
= 𝑉= = 𝐼 = 𝑅𝐼 Donde 𝑅= ∴ 𝑉 = 𝑅𝐼 Ley de Ohm
𝐴 𝑙 𝐴𝜎 𝐴𝜎 𝐴𝜎
𝑉 𝑉
𝑅: resistencia de un conductor. Como 𝑅= unidades 1Ω = : (𝑜ℎ𝑚𝑖𝑜)
𝐼 𝐴
1 𝑙
El inverso de la conductividad 𝜎 de un material se denomina resistividad 𝜌, es decir 𝜌 = 𝜎 ∴𝑅=𝜌
𝐴
 𝑙 𝑑𝑈 𝑑 𝑑𝑄
∴𝑅=𝜌 Los buenos conductores tienen baja resistividad. Recordemos = 𝑑𝑡 𝑄𝑉 = 𝑉 = 𝐼𝑉
𝑑𝑡 𝑑𝑡
𝐴
Así que la potencia es de la forma 𝑃 = 𝐼𝑉, con ayuda de la ley de ohm 𝑉 = 𝑅𝐼, obtenemos:

2 𝑉2
𝑃 = 𝑅𝐼 o 𝑃= Unidades de la potencia 𝑃: 𝑣𝑎𝑡𝑖𝑜𝑠(𝑤𝑎𝑡𝑡)
𝑅
Ejemplo 1: Suponga que un alambre uniforme de resistencia 𝑅1 es estirado uniformemente hasta tres
veces su longitud original. ¿Cuál será su nueva resistencia suponiendo que su resistividad permanece
constante?
 𝑙 𝑑𝑈 𝑑 𝑑𝑄
∴𝑅=𝜌 Los buenos conductores tienen baja resistividad. Recordemos = 𝑑𝑡 𝑄𝑉 = 𝑉 = 𝐼𝑉
𝑑𝑡 𝑑𝑡
𝐴
Así que la potencia es de la forma 𝑃 = 𝐼𝑉, con ayuda de la ley de ohm 𝑉 = 𝑅𝐼, obtenemos:

2 𝑉2
𝑃 = 𝑅𝐼 o 𝑃= Unidades de la potencia 𝑃: 𝑣𝑎𝑡𝑖𝑜𝑠(𝑤𝑎𝑡𝑡)
𝑅
Ejemplo 1: Suponga que un alambre uniforme de resistencia 𝑅1 es estirado uniformemente hasta tres
veces su longitud original. ¿Cuál será su nueva resistencia suponiendo que su resistividad permanece
constante?
𝑙1 Por principio de conservación tenemos:
𝑙2 = 3𝑙1 𝑚2 𝑚2
𝐴1 𝑚1 𝑚1
𝐴2 𝐷1 = = 𝐷2 = =
𝑉1 𝐴1 𝑙1 𝑉2 𝐴2 𝑙2
𝑙1 𝑙 3𝑙
𝑅2 = 𝜌2 𝐴2 =𝜌1 𝐴 1
𝑅1 = 𝜌1 Como 𝐷1 = 𝐷2 𝑦 𝑚1 = 𝑚2 tenemos
𝐴1 2 2

𝐴1
𝐴1 𝑙1 = 𝐴2 𝑙2 ⇒ 𝐴2 =
3𝑙1 3𝑙1 𝑙1 3
𝑅2 = 𝜌1 = 𝜌1 = 9 𝜌1 = 9𝑅1
𝐴2 𝐴1 𝐴1
3
 RESISTENCIAS EN SERIE
Cuando dos o más resistores están interconectados como en la figura, se dice
que están en una combinación en serie. La figura representa el diagrama del
circuito de dos resistencias, y la batería. En una conexión en serie, si una
cantidad de carga Q sale de un resistor 𝑅1 , deberá también entrar en el
segundo resistor 𝑅2 . De otra forma, la carga se acumularía en el alambre
entre los resistores. Por lo tanto, en un intervalo determinado de tiempo, la
misma cantidad de carga pasa a través de ambos resistores. Así que:
𝐼 = 𝐼1 = 𝐼2
donde 𝐼 es la corriente de la batería, 𝐼1 es la corriente en el resistor 𝑅1 e 𝐼2 es
la corriente en el resistor 𝑅2 .
La diferencia de potencial que se aplica a una combinación en serie de
resistores se dividirá entre éstos. Es decir ∆𝑉 = 𝑉1 + 𝑉2
De la ley de ohm: ∆𝑉 = 𝑅𝑒𝑞 𝐼; 𝑉1 = 𝑅1 𝐼1 ; 𝑉2 = 𝑅2 𝐼2
Por lo tanto 𝑅𝑒𝑞 𝐼=𝑅1 𝐼1 +𝑅2 𝐼2 𝑅𝑒𝑞 = 𝑅1 + 𝑅2 Para 𝑛 resistencias en serie tenemos

𝑅𝑒𝑞 = 𝑅1 + 𝑅2 + ⋯ + 𝑅𝑛
 RESISTENCIAS EN PARALELO
Considere ahora dos resistores conectados en una combinación en paralelo,
como se muestra en la figura. Observe que ambos resistores están conectados
directamente a través de las terminales de la batería. Por lo tanto, las diferencias
de potencial a través de los resistores son las mismas:

∆𝑉 = ∆𝑉1 = ∆𝑉2
donde ∆𝑉 es el voltaje entre las terminales de la batería.
Cuando las cargas llegan al punto 𝑎 en la figura, se dividen en dos; una
parte pasa a través de 𝑅1 y el resto a través de 𝑅2 . Una unión es
cualquier punto en un circuito donde una corriente puede dividirse. Esta
división resulta en menos corriente en cada resistor de la que sale de la
batería. Debido a que la carga eléctrica se conserva, la corriente 𝐼 que
entra al punto 𝑎 debe ser igual a la corriente total que sale del mismo:
𝐼 = 𝐼1 + 𝐼2 De la ley de ohm: ∆𝑉 = 𝑅𝑒𝑞 𝐼; ∆𝑉1 = 𝑅1 𝐼1 ; ∆𝑉2 = 𝑅2 𝐼2
∆𝑉 ∆𝑉1 ∆𝑉2 1 1 1
Por lo tanto = + = + Para 𝑛 resistencias en paralelo tenemos
𝑅𝑒𝑞 𝑅1 𝑅2 𝑅𝑒𝑞 𝑅1 𝑅2 1 1 1 1
= + + ⋯+
𝑅𝑒𝑞 𝑅1 𝑅2 𝑅𝑛
Ejemplo 2: Cuatro resistores se conectan como se muestra
en la figura. Encuentre la resistencia equivalente entre los
puntos 𝑎 y 𝑐.
Ejemplo 2: Cuatro resistores se conectan como se muestra
en la figura. Encuentre la resistencia equivalente entre los
puntos 𝑎 y 𝑐.
𝑅𝑒𝑞1 = 8Ω + 4Ω = 12Ω

1 1 1
= + 𝑅𝑒𝑞2 = 2Ω 𝑅𝑒𝑞3 = 12Ω + 2Ω = 14Ω
𝑅𝑒𝑞2 6Ω 3Ω

¿Cuál es la corriente en cada resistor, si entre a y c se mantiene una

diferencia de potencial de 42 V?

Δ𝑉𝑎𝑐 42𝑉
𝐼= = = 3𝐴 𝑉1 = 𝑉2 6𝐼1 = 3𝐼2
𝑅𝑒𝑞 14Ω
2𝐼1 = 𝐼2

como 𝐼1 + 𝐼2 = 3𝐴 𝐼1 + 2𝐼1 = 3𝐴 𝐼1 = 1𝐴

𝐼2 = 2𝐴
 Fuerza electromotriz
En un circuito la batería produce una corriente. Por lo general, se utiliza una batería como
fuente de energía. Ya que en un circuito particular la diferencia de potencial en las terminales
de la batería es constante, la corriente en el circuito es constante en magnitud y dirección y
recibe el nombre de corriente directa. A la batería se le conoce como fuente de fuerza
electromotriz, o más comúnmente, fuente de fem. (Lo que se conoce como fuerza electromotriz
es un desafortunado equívoco histórico, pues describe no una fuerza, sino una diferencia de
potencial en volts.) La fem 𝜺 de una batería es el voltaje máximo posible que ésta puede
suministrar entre sus terminales. Se puede pensar que una fuente de fem es como una “bomba
para las cargas”. Cuando existe una diferencia de potencial entre dos puntos, la fuente mueve
las cargas “hacia arriba”, del potencial más reducido al más elevado. En forma general se
considera que la conexión de alambres en un circuito no tiene resistencia.
La terminal positiva de la batería se encuentra a un potencial más alto que la negativa.
 Instrumentos de medición eléctrica
Amperímetros

El instrumento medidor de corriente se conoce como

amperímetro (o miliamperímetro, o microamperímetro,
etcétera, según su escala). Un amperímetro siempre mide la
corriente que pasa a través de él. Un amperímetro ideal,
como el que se estudia aquí, tiene una resistencia igual a
cero, por lo que si se incluyera en un ramal de un circuito no La corriente puede medirse con un
amperímetro conectado en serie con
se vería afectada la corriente que circula por el ramal. Los los elementos en los que se desea
medirla. Un amperímetro ideal tiene
amperímetros reales siempre tienen una resistencia finita, una resistencia igual a cero.
pero es deseable que sea tan pequeña como sea posible.
 Voltímetros
Este mismo medidor básico también se puede utilizar para medir
la diferencia de potencial o voltaje. El dispositivo que mide el
voltaje se llama voltímetro. Un voltímetro siempre mide la
diferencia de potencial entre dos puntos a los que deben
conectarse sus terminales. Un voltímetro ideal tiene resistencia
infinita, por lo que si se le conecta entre dos puntos de un circuito
La diferencia de potencial a
no se alteraría ninguna de las corrientes. Los voltímetros reales través de un resistor puede
medirse con un voltímetro
siempre tienen una resistencia finita, pero un voltímetro debe
conectado en paralelo con el
tener una resistencia lo suficientemente grande para que al resistor.
Un voltímetro ideal tiene una
conectarlo a un circuito, las otras corrientes no cambien de resistencia infinita.

manera apreciable.
 Distintas ubicaciones de un voltímetro y un amperímetro en un circuito.

El voltímetro y el amperímetro se colocan en posiciones diferentes en el circuito. ¿Cuáles

son las lecturas del voltímetro y del amperímetro ideales en las situaciones que se
ilustran en a) la figura a y b) la figura b?
Para a) 𝐼 = 2𝐴 y 𝑉𝑎´ 𝑏´ = 8𝑉
b) A través del voltímetro ideal no hay corriente porque este tiene una resistencia infinitamente
grande. Como el voltímetro ahora forma parte del circuito, no hay ninguna corriente en el circuito,
por lo que la lectura del amperímetro es 𝐼 = 0.
 Reglas de Kirchhoff

En primer lugar, presentamos dos términos que usaremos con

frecuencia. Un nodo (o unión) en un circuito es el punto en que se unen
tres o más conductores. Una espira (o malla) es cualquier trayectoria
cerrada de conducción. En la figura a los puntos a y b son nodos, pero los
puntos c y d no lo son; en la figura b, los puntos a, b, c y d son nodos,
pero los puntos e y f no lo son. Las líneas en color azul de las figuras a y b
ilustran algunas espiras posibles en estos circuitos.
Las reglas de Kirchhoff consisten en los dos siguientes enunciados:
Regla de Kirchhoff de los nodos: La suma algebraica de las corrientes en
cualquier nodo es igual a cero. Es decir,

𝐼𝑖 = 0
𝑖

Regla de Kirchhoff de las mallas: La suma algebraica de las

diferencias de potencial en cualquier malla, incluso las asociadas
con las fem y las de elementos con resistencia, debe ser igual a
cero. Es decir,
𝑉𝑖 = 0
𝑖
La regla de los nodos se basa en la conservación de la carga eléctrica. En un nodo no se
puede acumular carga eléctrica, por lo que la carga total que entra a este por unidad de
tiempo debe ser igual a la carga total que sale por unidad de tiempo.

La regla de las mallas establece que la fuerza electrostática es conservativa. Suponga que
recorre una malla y mide las diferencias de potencial entre los extremos de los elementos
sucesivos del circuito. Al regresar al punto de partida, debe encontrar que la suma
algebraica de esas diferencias es igual a cero; de lo contrario, no se podría afirmar que el
potencial en ese punto tiene un valor determinado.
 Convenciones de signo para la regla de la mallas
Primero suponga un sentido de la corriente en cada ramal del circuito e indíquelo en el diagrama
correspondiente. En seguida, a partir de cualquier punto del circuito, realice un recorrido imaginario
alrededor de la espira sumando las fem y los 𝐼𝑅 conforme los encuentre. Cuando se pasa a través de una
fuente en la dirección de - a +, la fem se considera positiva; cuando se va de + a -, la fem se considera
negativa. Cuando se va a través de un resistor en el mismo sentido que el que se supuso para la
corriente, el término IR es negativo porque la corriente avanza en el sentido del potencial decreciente.
Cuando se pasa a través de un resistor en el sentido que se supuso opuesto a la corriente, el término IR
es positivo porque representa un aumento de potencial.

En todos los casos, el supuesto es que los circuitos han alcanzado condiciones de estabilidad, esto es, las
corrientes en las diversas ramas son constantes. Cualquier capacitor en un circuito funciona como una
rama abierta; es decir, la corriente en la rama que contiene al capacitor es igual a cero bajo condiciones
de estado estable.
Ejemplo 3: Un circuito de una sola espira contiene dos
resistores y dos baterías, como se muestra en la figura.
(Desprecie las resistencias internas de las baterías.)
Encuentre la corriente en el circuito.
Supongamos que la corriente es en el sentido de las
manecillas del reloj, como se muestra en la figura. Al recorrer
el circuito en la dirección de las manecillas del reloj,
comenzando en 𝑎, se ve que 𝑎 → 𝑏 representa una diferencia
de potencial de +𝜀1 , 𝑏 → 𝑐 representa una diferencia de
potencial de – 𝐼𝑅1 , 𝑐 → 𝑑 representa una diferencia de 𝑉𝑖 = 0
potencial de −𝜀2 , y 𝑑 → 𝑎 representa una diferencia de 𝑖
potencial de – 𝐼𝑅2 . De las reglas de Kirchhoff a la espira
𝜀1 − 𝐼𝑅1 − 𝜀2 − 𝐼𝑅2 = 0
simple del circuito, tenemos:
𝜀1 − 𝜀2 6𝑉 − 12𝑉
𝐼= = = −0.33𝐴
𝑅1 + 𝑅2 8Ω + 10Ω
El signo negativo para 𝐼 indica que la dirección de la corriente es opuesta a la dirección
supuesta. Las fem en el numerador se restan porque las baterías en la figura tienen
polaridades opuestas. Las resistencias en el denominador se suman porque los dos
resistores están en serie.
Ejercicio:
a) ¿Cuál es la diferencia de potencial 𝑉𝑎𝑑 en el circuito de la figura?
b) ¿Cuál es la tensión de bornes de la batería de 4𝑉?
c) Se inserta en el circuito una batería con una fem de 10.3𝑉 y
resistencia interna de 0.5Ω en 𝑑, con su borne negativo conectado
al borne negativo de la batería de 8𝑉. ¿Cuál es ahora la diferencia
de potencial 𝑉𝑏𝑐 entre los bornes de la batería de 4𝑉?
Ejemplo 4: En el circuito de la figura, la corriente en la batería de 20𝑉 es
de 5𝐴 en el sentido que se indica, y el voltaje entre los extremos del
resistor de 8Ω es de 16𝑉, con el extremo inferior del resistor al potencial
más alto. Halle:
a) La fem (con su polaridad) de la batería 𝑋.
b) La corriente 𝐼 a través de la batería de 200𝑉 (con su sentido).
c) La resistencia 𝑅.

Se puede reducir el circuito dado que las resistencias de 20Ω y 30Ω

están en paralelo. Lo mismo pasa con las resistencias 𝑅 y 𝑅 que se
encuentran en paralelo. Así que:
Ejemplo 4: En el circuito de la figura, la corriente en la batería de 20𝑉 es
de 5𝐴 en el sentido que se indica, y el voltaje entre los extremos del
resistor de 8Ω es de 16𝑉, con el extremo inferior del resistor al potencial
más alto. Halle:
a) La fem (con su polaridad) de la batería 𝑋.
b) La corriente 𝐼 a través de la batería de 200𝑉 (con su sentido).
c) La resistencia 𝑅.

Se puede reducir el circuito dado que las resistencias de 20Ω y 30Ω

están en paralelo. Lo mismo pasa con las resistencias 𝑅 y 𝑅 que se
encuentran en paralelo. Así que:
1 1 1 600Ω
= + 𝑅𝑒𝑞1 = 𝑅𝑒𝑞1 = 12Ω
𝑅𝑒𝑞1 20Ω 30Ω 50

similarmente
1 1 1 𝑅2 𝑅
= + 𝑅𝑒𝑞2 = 𝑅𝑒𝑞2 =
𝑅𝑒𝑞2 𝑅 𝑅 2𝑅 2
De acuerdo al enunciado, un voltímetro en los extremos
de la resistencia de 8Ω, muestra una lectura de 16𝑉.
Como el extremo inferior del resistor de 8Ω se
encuentra al potencial más alto, tenemos que la
corriente a través del resistor de 8Ω es hacia arriba es
decir del punto b hacia el punto c. Por aplicación de la
ley de ohm tenemos:
𝑉8 16𝑉
𝑉 = 𝑅𝐼 𝐼8 = = = 2𝐴
𝑅8 8Ω
La polaridad de la fuente 𝑋 tiene el borne positivo en la
parte superior, ya que el punto b tiene el mayor
potencial de acuerdo al enunciado, y el borne negativo
en la parte inferior o cercano al punto a.

Por lo tanto el circuito toma la forma.

 Para la Malla 1 desde c tenemos:
Malla 1
Malla 2
+16𝑉 − 𝑉𝑥 + 20𝑉 + 18Ω 5𝐴 + 12Ω 5𝐴 = 0

𝑉𝑥 = 186𝑉

Por regla de nodos para el punto a tenemos:

𝐼5=

𝐼5 = 𝐼8 + 𝐼 𝐼 = 5𝐴 − 2𝐴 𝐼 = 3𝐴
𝐼5=

Para la Malla 2 desde c tenemos:

𝑅 𝑅 60
+ 𝐼-200V+186V-16V=0 + (3𝐴)-30V=0 𝑅= Ω = 20Ω
2 2 3
Ejemplo 5: Inicialmente, el capacitor de la figura, está descargado. Se
cierra el interruptor en t=0.
a) Inmediatamente después de cerrar el interruptor, ¿cuál es la corriente
a través de cada resistor?
b) ¿Cuál es la carga final del capacitor?
Ejemplo 5: Inicialmente, el capacitor de la figura, está descargado. Se
cierra el interruptor en t=0.
a) Inmediatamente después de cerrar el interruptor, ¿cuál es la corriente
a través de cada resistor?
b) ¿Cuál es la carga final del capacitor?

Para la situación a) la carga en el capacitor es cero, por lo tanto el circuito

equivalente para t=0, es el mostrado en la figura:
Como 𝑅2 𝑦 𝑅3 están en paralelo, tenemos que:
1 1 1 𝑅2 × 𝑅3 (6Ω) × (3Ω)
= + ⇒ 𝑅23 = ⇒ 𝑅23 = = 2Ω
𝑅23 𝑅2 𝑅3 𝑅2 + 𝑅3 (6Ω + 3Ω)
Las resistencias 𝑅23 𝑦 𝑅1 están en serie, por lo tanto:
𝑅123 = 𝑅23 + 𝑅1 = 8Ω + 2Ω = 10Ω
𝜀 42𝑉
Como 𝜀 = 𝑅123 × 𝐼 ⇒ 𝐼 = 𝑅 = 10Ω = 4.2𝐴
123
Las resistencias 𝑅23 𝑦 𝑅1 están en serie, la corriente es la misma, así que:
𝐼1 = 𝐼23 = 4,2𝐴
Las resistencias 𝑅2 𝑦 𝑅3 están en paralelo, por lo tanto 𝑉23 = 𝑉2 = 𝑉3
Como 𝑉23 = 𝑅23 × 𝐼23 = 2Ω × 4.2𝐴 = 8.4𝑉. Por lo tanto:
8.4𝑉 8.4𝑉
𝑉2 = 𝑅2 𝐼2 ⇒ 𝐼2 = 6Ω = 1.4𝐴, y 𝑉3 = 𝑅3 𝐼3 ⇒ 𝐼3 = 3Ω = 2.8𝐴
Ejemplo 5: Inicialmente, el capacitor de la figura, está descargado. Se
cierra el interruptor en t=0.
b) ¿Cuál es la carga final del capacitor?
Ejemplo 5: Inicialmente, el capacitor de la figura, está descargado. Se
cierra el interruptor en t=0.
b) ¿Cuál es la carga final del capacitor?

En esta situación el capacitor adquiere la carga máxima, por lo tanto la

corriente en la rama que contiene el capacitor es cero. Así que el circuito
se limita a las dos resistencias y la fuente mostrada.
La resistencias 𝑅1 y 𝑅2 en serie es: 𝑅12 = 𝑅1 + 𝑅2 = 8Ω + 6Ω = 14Ω
𝜀 42𝑉
Como 𝜀 = 𝑅12 𝐼 ⇒ 𝐼 = 𝑅 = 14Ω = 3𝐴.
12
Ahora bien, 𝑉1 = 𝑅1 𝐼 = 8Ω 3𝐴 = 24𝑉, similarmente
𝑉2 = 𝑅2 𝐼 = 6Ω 3𝐴 = 18𝑉
Es claro que el capacitor 𝐶 y la resistencia 𝑅2 están en paralelo, por lo
𝑄
tanto el voltaje 𝑉2 = 𝑉𝐶 , además 𝑉𝐶 = 𝐶 ⇒

𝑄 = 𝑉𝐶 × 𝐶 = 18𝑉 × 4𝜇𝐹 = 72𝜇𝐹

Gracias
