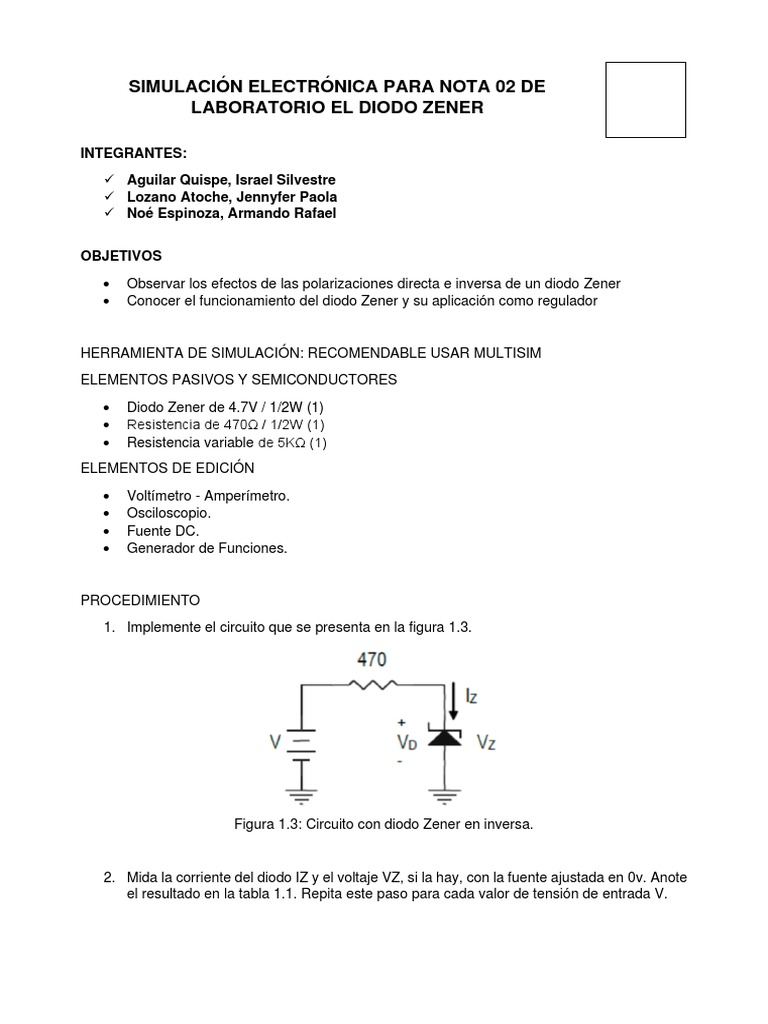

SIMULACIÓN ELECTRÓNICA PARA NOTA 02 DE

LABORATORIO EL DIODO ZENER

INTEGRANTES:
✓ Aguilar Quispe, Israel Silvestre
✓ Lozano Atoche, Jennyfer Paola
✓ Noé Espinoza, Armando Rafael

OBJETIVOS

• Observar los efectos de las polarizaciones directa e inversa de un diodo Zener

• Conocer el funcionamiento del diodo Zener y su aplicación como regulador

HERRAMIENTA DE SIMULACIÓN: RECOMENDABLE USAR MULTISIM

ELEMENTOS PASIVOS Y SEMICONDUCTORES

• Diodo Zener de 4.7V / 1/2W (1)

• Resistencia de 470Ω / 1/2W (1)
• Resistencia variable de 5KΩ (1)
ELEMENTOS DE EDICIÓN

• Voltímetro - Amperímetro.
• Osciloscopio.
• Fuente DC.
• Generador de Funciones.

PROCEDIMIENTO
1. Implemente el circuito que se presenta en la figura 1.3.

Figura 1.3: Circuito con diodo Zener en inversa.

2. Mida la corriente del diodo IZ y el voltaje VZ, si la hay, con la fuente ajustada en 0v. Anote
el resultado en la tabla 1.1. Repita este paso para cada valor de tensión de entrada V.
 I: 0 A V: 0 V
I(p-p): 0 A V(p-p): 0 V
I(rms): 0 A V(rms): 0 V
I(dc): 0 A V(dc): 0 V
I(f req): -- V(f req): --

R1 A
Punta1
V
470Ω Punta2

D2
V1
02DZ4.7
0V

I: 18.2 mA V: 4.96 V
I(p-p): 0 A V(p-p): 0 V
I(rms): 0 A V(rms): 0 V
I(dc): 18.2 mA V(dc): 4.96 V
I(f req): -- V(f req): --

R1 A
Punta1
V
470Ω Punta2

D2
V1
02DZ4.7
13.5V

𝐕(𝐕) 𝐈𝐙 (𝐦𝐀) 𝐕𝐙 (𝐕)

0 0 0
1.50 0.00000219 1.50
3.00 0.00102 3
4.50 0.53 4.25
6.00 2.99 4.60
7.50 5.89 4.73
9.00 8.90 4.82
10.5 12.0 4.87
12.0 15.1 4.92
13.5 18.2 4.96

Tabla 1.1 Polarización Inversa

Polarización Directa
3. Del circuito montado, desconecte la fuente de voltaje, y ajuste la fuente de voltaje a 0
voltios, invierta el diodo en el circuito. Mida y anote en la tabla 1.2 la corriente directa del
diodo y su respectivo nivel de tensión VZ para cada valor de V.

I: 0 A V: 0 V
I(p-p): 0 A V(p-p): 0 V
I(rms): 0 A V(rms): 0 V
I(dc): 0 A V(dc): 0 V
I(f req): -- V(f req): --

R1 A
Punta1
V
470Ω Punta2

D2
V1
02DZ4.7
0V

I: 26.4 mA V: 1.12 V
I(p-p): 0 A V(p-p): 0 V
I(rms): 0 A V(rms): 0 V
I(dc): 26.4 mA V(dc): 1.12 V
I(f req): -- V(f req): --

R1 A
Punta1
V
470Ω Punta2

D2
V1
02DZ4.7
13.5V

𝐕(𝐕) 𝐈𝐙 (𝐦𝐀) 𝐕𝐙 (𝐕)

0 0 0
1.50 1.13 0.969
3.00 4.19 1.03
4.50 6.49 1.05
6.00 10.5 1.07
7.50 13.6 1.08
9.00 16.8 1.09
10.5 20.0 1.10
12.0 23.2 1.11
13.5 26.4 1.12

Tabla 1.2 Polarización Directa

 4. Con los datos de la tabla 1.1 y la 1.2 dibuje un gráfico de corriente del diodo (eje vertical)
en función de la tensión del diodo (eje horizontal).

Gráfica de tabla 1.1

20

15

10
IZ(mA)

0
0 1 2 3 4 5 6

-5
VZ(V)

Gráfica de tabla 1.2

30

25

20
IZ(mA)

15

10

0
0 0,2 0,4 0,6 0,8 1 1,2
VZ(V)

Diodo Zener como Regulador

5. Implemente el circuito que se muestra en la figura 1.4.
 Fig. 1.4 Circuito regulador de voltaje

6. Utilizando el Multímetro, determine las corrientes IR, IL, VL, y IZ, ajustando el valor de la
fuente de alimentación a 10 voltios. Realice mediciones para diferentes valores de
resistencia de carga. Anote los valores obtenidos en la tabla 1.3 y comente los resultados.

I: 10.0 mA I: 968 uA V: 4.84 V

I: 11.0 mA I(p-p): 0 A I(p-p): 0 A V(p-p): 0 V
I(p-p): 0 A I(rms): 0 A I(rms): 0 A V(rms): 0 V
I(rms): 0 A I(dc): 10.0 mA I(dc): 968 uA V(dc): 4.84 V
I(dc): 11.0 mA I(f req): -- I(f req): -- V(f req): --
I(f req): --

R1 A A
Punta1 Punta2 V
A
470Ω Punta3

V Punta4 5kΩ
Key=A
V1 R2 V
10V V: 4.84 V D2 0%
V(p-p): 0 V
V(rms): 0 V
02DZ4.7
V(dc): 4.84 V V
V(f req): --

N Vi (V) R L (KΩ) IR (mA) IL (mA) IZ (mA) VL (V) VZ (V)

1 10 1 11.2 4.75 6.42 4.75 4.75
2 10 2 11.0 2.40 8.64 4.81 4.81
3 10 3 11.0 1.61 9.40 4.83 4.83
4 10 4 11.0 1.21 9.78 4.83 4.83
5 10 5 11.0 0.968 10.0 4.84 4.84

Tabla 1.3 Datos del circuito de la figura 1.4

 7. Comente los resultados de la tabla 1.1.
Bueno como vemos hasta el voltaje de 3.0 el Vz no cambia debido a que está desactivado,
por eso la corriente es muy pequeña, sin embargo, a partir de allí en adelante ya está activo
por lo que cambia el voltaje como vemos en los resultados.
8. Comente los resultados de la tabla 1.2.
Vemos que a partir de la tensión umbral el Zener comenzará a subir, en este caso se convierte
como rectificador, vemos en la tabla que va aumentando el voltaje y la corriente a partir de
1.50V.
9. Comente los resultados de la tabla 1.3.
Bueno en la tabla vemos que la corriente IR con una resistencia de 2k hasta 5k, sin embargo,
en 1k hay una pequeña variación de 0.2 mA, también vemos que el voltaje VL y VZ es el
mismo en las condiciones dadas.

CUESTIONARIO
1. ¿Qué regiones caracterizan al diodo zener?

La polarización directa que es cuando se conecta al ánodo del zener con respecto
a tierra y la polarización inversa que como su nombre lo dice está conectado al
revés, también tenemos el efecto avalancha y la zona de ruptura

2. ¿Qué sucede con la corriente del diodo Zener cuando se aumenta la carga?

La corriente se empieza a incrementar rápido por el efecto avalancha, en esta

región pequeños cambios de voltaje producen grandes cambios de corriente

3. ¿Qué valores intervienen en el diseño de la potencia del diodo Zener?

Intervienen la máxima corriente Iz y el voltaje Vz

4. ¿Qué porción de característica de diodo Zener es más útil para aplicaciones de regulación
de tensión? ¿Porqué?.

La zona operativa ya que esta es la característica del diodo zener que se

aprovecha para que funcione como regulador de voltaje, pues el voltaje se
mantiene prácticamente constante para una gran variación de corriente

5. Analice teóricamente el circuito de la figura 1.4 para una resistencia de carga de 4KΩ.
 10 − 4.7
𝐼𝑅 = = 11.27 𝑚𝐴
470
4.7
𝐼𝐿 = = 1.17 𝑚𝐴
4000

𝐼𝑍 = 𝐼𝑅− 𝐼𝐿 = 11.27 − 1.17 = 10.1 𝑚𝐴

𝑃𝑍 = (𝐼𝑍 )(𝑉𝑍 ) = (10.1 𝑚𝐴)(4.7 𝑉) = 47.47 𝑚𝑊

CONCLUSIONES
➢ Concluimos que el diodo debe ser polarizado para que adopte su característica de
regulador de tensión

➢ Podemos concluir que un diodo zener se utiliza cuando se quiere tener una tensión de
voltaje de salida casi constante e igualándola a la tensión máxima del diodo zener

➢ Concluimos también que el diodo zener es un dispositivo electrónico útil en regulación de

tensión por sus características, debido eso es importante saber su análisis
