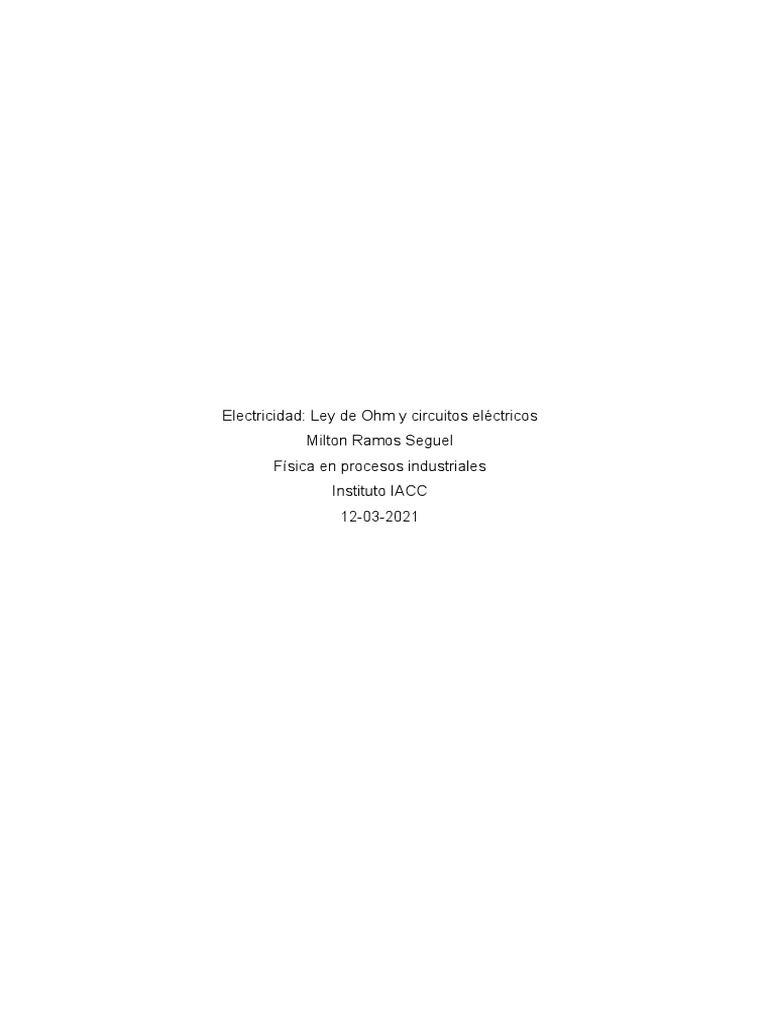

Electricidad: Ley de Ohm y circuitos eléctricos

Milton Ramos Seguel

Física en procesos industriales
Instituto IACC
12-03-2021
 Desarrollo
1. Marcel es un cliente habitual de un taller de servicios automotrices. En esta
oportunidad ha visitado el taller para hacer limpieza en el sistema de inyección de
su automóvil ya que los dueños han comprado un nuevo equipo de ultrasonido.
Marcel, que es ingeniero electrónico, por lo que la literatura de innovaciones en
esta área ingenieril siempre es motivo de curiosidad. Para hacer productiva la
espera, solicita a uno de los operadores, revisar el manual del fabricante, el cual
es Wurth. Entre datos de diseño, proceso e innovaciones, Marcel fija su atención
en el sistema de sensores de impurezas. El profesional detecta que es un
sistema simple, entre los innumerables dispositivos electrónicos y eléctricos,
señala que el sistema se compone de 6 resistencias que conforman una conexión
del tipo mixta, esto es:
 Las primeras dos resistencias, 𝑅1 = 5[𝛺] 𝑦 𝑅2 = 8[𝛺], se encuentran
conectadas en serie, las resistencias 𝑅3 = 10[𝛺] , 𝑅4 = 4[𝛺] 𝑦 𝑅5 = 2[𝛺] , se
encuentran conectadas en paralelo. Finalmente la 𝑅6 = 5[𝛺]se encuentra
conectada en serie a las resistencias anteriores.
 Esta conexión se alimenta con una fuente de 20[𝑉]
 El fabricante indica que este nuevo sistema, entrega una limpieza en los
inyectores de un 99% en un tiempo de 60[𝑚𝑖𝑛]
Con respecto a los datos entregados:
a) Entregue un bosquejo del sistema de sensores de impurezas descrito por
Marcel.
b) Calcule la resistencia equivalente del circuito.
c) Calcule la corriente total y entregue cuál es el valor del voltaje que alimenta el
sistema.
d) Calcule la potencia total del circuito y la energía cedida desde el sistema
durante el funcionamiento de limpieza de inyectores.
 2. Para el circuito de la siguiente figura determine:

a) Determine si el circuito es una conexión en serie, paralela y/o mixta. Justifique

con sus propias palabras.

b) La resistencia total y la corriente que la batería le entrega al circuito.

Respuestas
a)
R3 = 10

R1 = 5 Ω

R4 = 4 Ω
R2 = 8 Ω

R5 = 2 Ω
20 V
R6 = 5
Ω

b) Calcule la resistencia equivalente del circuito.

Desarrollo:
 1/ R 345 = 1/ R3 + 1/ R4 + 1/ R5
1/ R 345 = 1/10 [Ω] + 1/4 [Ω] + 1/2 [Ω]
1/ R 345 = 17/20 [Ω]
1/ R 345 = 0.85 [Ω]
RT = R1 + R2 + R345 + R6
RT = 5 [Ω] + 8 [Ω] + 0,85 [Ω] + 5 [Ω]
RT = 18.85 [Ω]
c) Calcule la corriente total y entregue cual es el valor del voltaje que alimenta el
sistema.

Desarrollo:
Se debe considerar que el voltaje que alimenta el sistema es de 20 V
I = V/R
I = 20 [V] / 18,85 [Ω]
I = 1,06 [A]
La corriente total es de 1,06 [A]
d) Calcule la potencia total del circuito y la energía cedida desde el sistema durante
el funcionamiento de limpieza de inyectores.

Desarrollo:

P = I2 * R
P = (1.06 [A])2 * 18,85
P = 21,17 (W)

La potencia total del circuito es de 21,17 (W)

E = P* t
E = 21.17 W * 60 min
E = 1270, 2 [J]

La energía cedida desde el sistema durante el funcionamiento de limpieza de

inyectores es de 1270,2 [J]

2
a)
a) Determine si el circuito es una conexión en serie, paralela y/o mixta. Justifique con
sus propias palabras.

El circuito corresponde a una conexión mixta, se entienden en su definición como

conexiones de dispositivos que se pueden encontrar conectados tanto en serie como
en paralelo.
Esto se puede observar claramente en la figura, ya que, las tres primeras resistencias
en paralelo se encuentran en serie con respecto al siguiente par de resistencias,
también están en paralelo.
b) La resistencia total y la corriente que la batería le entrega al circuito.
1/ R1 = 1/2 [Ω] + 1/2 [Ω] + 1/2 [Ω]
1/ R1 = 3/2 [Ω]
1/ R1 = 1,5 [Ω]
1/ R2 = 1/2 [Ω] + 1/2 [Ω]
1/ R2 = 1 [Ω]
RT = R1 + R2
RT = 1,5 [Ω] + 1 [Ω]
RT = 2,5 [Ω]
La resistencia total es de 2,5 [Ω]
I = V/R
I = 12 [V]/ 2,5 [Ω]
 I = 4,8 [A]
La corriente que la batería le entrega al circuito es de 4.8 [A]

Bibliografía
IACC. (2019). Fisica en procesos industriales. Electricidad: Ley de Ohm y circuitos
electricos.
