TAREA 4

SISTEMAS ELÉCTRICOS DE POTENCIA

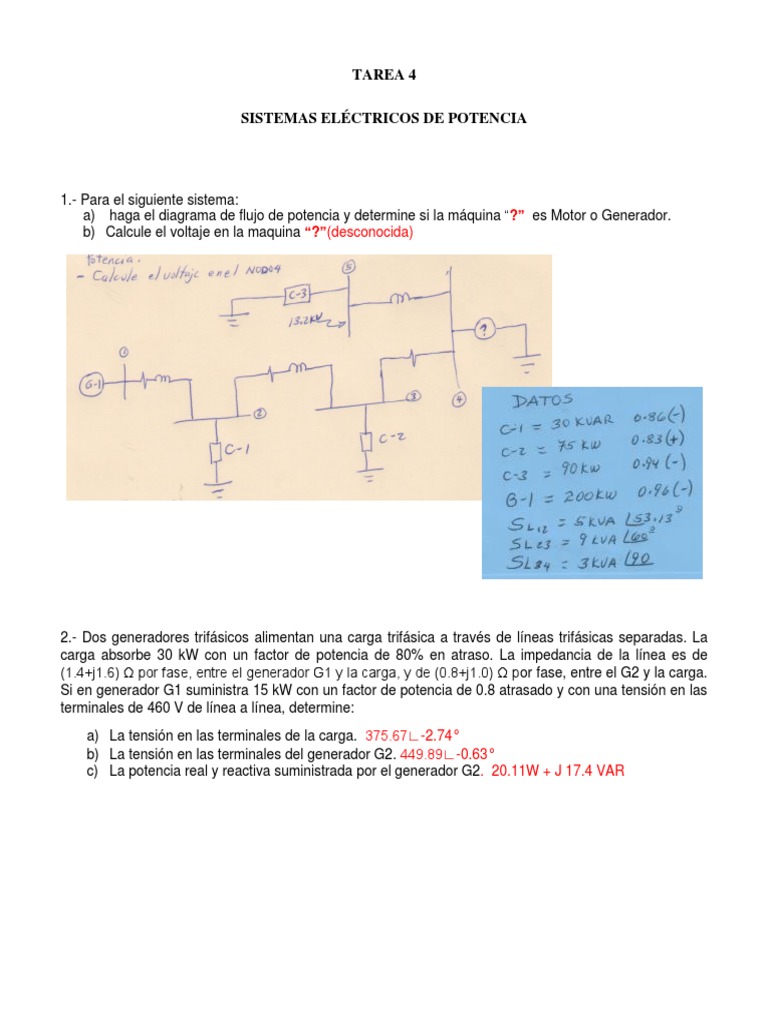

1.- Para el siguiente sistema:

a) haga el diagrama de flujo de potencia y determine si la máquina “?” es Motor o Generador.
b) Calcule el voltaje en la maquina “?”(desconocida)

2.- Dos generadores trifásicos alimentan una carga trifásica a través de líneas trifásicas separadas. La
carga absorbe 30 kW con un factor de potencia de 80% en atraso. La impedancia de la línea es de
(1.4+j1.6) Ω por fase, entre el generador G1 y la carga, y de (0.8+j1.0) Ω por fase, entre el G2 y la carga.
Si en generador G1 suministra 15 kW con un factor de potencia de 0.8 atrasado y con una tensión en las
terminales de 460 V de línea a línea, determine:
a) La tensión en las terminales de la carga. 375.67∟-2.74°
b) La tensión en las terminales del generador G2. 449.89∟-0.63°
c) La potencia real y reactiva suministrada por el generador G2. 20.11W + J 17.4 VAR
3.- Tres transformadores monofásicos IDÉNTICOS DE 1.2 kV/120 V, 7.2 kVA, con una reactancia de
dispersión de 0.05 p.u. se conectan para formar un banco trifásico. Una carga balanceada en estrella de 5
ohmios por fase se conecta al secundario del banco de transformadores. Determine la impedancia
monofásica del equivalente en estrella (en ohm y en p.u) vista desde el lado primario cuando el banco
esta conectado en
a) estrella – estrella
b) estrella – delta
c) delta – estrella
d) delta - delta

4.- En la figura se muestra se ha representados el diagrama unifilar de un sistema eléctrico de potencia

operando en vacío, sin carga. Las reactancias de las dos secciones de línea de transmisión son mostradas
en el diagrama. Las características de los generadores y transformadores son las siguientes:

Descripción Voltaje Potencia Reactancia

[kV] [MVA] [%]
Generador G1 6.9 20 15
Generador G2 6.9 10 15
Generador G3 13.8 30 15
Transformador T1, Unidad trifásica 6.9/115 25 10
Transformador T2, Banco trifásico 7.5/75 10 10
Transformador T3, Unidad trifásica 6.9/115 12 10
5.- Los valores nominales de los generadores, motores y transformadores son:
