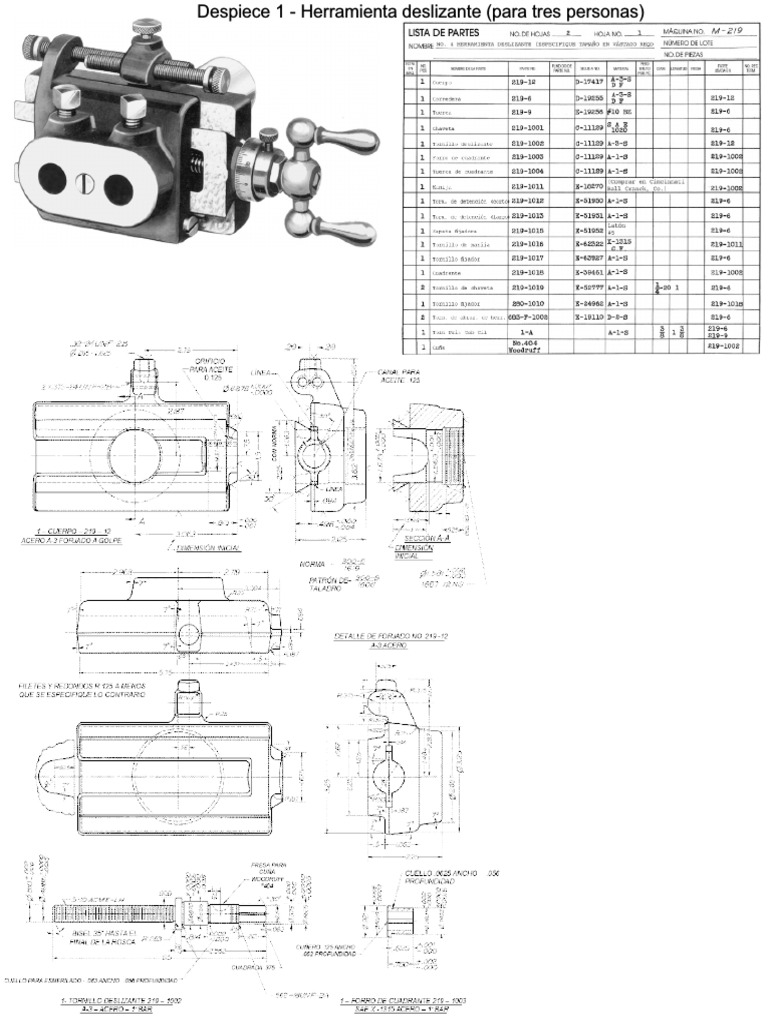

    Despiece 1 - Herramienta deslizante (para tres personas)

    Despiece 1 - Herramienta deslizante (para tres personas)


    Despiece 1 - Herramienta deslizante (para tres personas)
    Despiece 2 - Prensa de herramienta (para 2 personas)
    Despiece 2 - Prensa de herramienta (para 2 personas)
    Despiece 3 - Mandril manual (para una persona)l

    Despiece 4 - Prensa para el técnico (para dos personas)


    Despiece 5 - Acelerador de broca (para tres personas)
    Despiece 5 - Acelerador de broca (para tres personas)
    Despiece 6 - Herramienta deslizante vertical (para tres personas)
    Despiece 6 - Herramienta deslizante vertical (para tres personas)
    Despiece 7 - Gato de fresado (para una persona) Despiece 8 - Barra de conexión (para una persona)
    Despiece 9 - Cinturón ajustador (para una persona)

    Despiece 10 - Tope de abrazadera (para una persona)


    Despiece 11 - Prensa de máquina (para dos personas)
    Despiece 12 - Gato de tornillo (para una persona)
    Despiece 13 - Abrazadera (para una persona)

    Despiece 14 - Puntal de herramienta (para una persona)


    Despiece 15 - Ménsula de tarraja para máquina de quijadas (para una persona)
    Despiece 16 - Prensa de esmeriladora (para dospersonas)

    RUEDA DE ESMERILADORA

    MATERIAL
    Despiece 16 - Prensa de esmeriladora (para dospersonas)
    Despiece 17 - Prensa de árbol (para dos personas)
    Las piezas 12, 13, 14 y 15 se deben hacer
    de acuerdo a norma (favor consutar con el docente)
    Despiece 18 - Centro para barra de conexión (para dos persona)
    Despiece 18 - Centro para barra de conexión (para dos persona)
    Despiece 19 - Reductor (para dos personas)
    Despiece 19 - Reductor (para dos personas)
    Despiece 19 - Reductor (para dos personas)

    Carcasa
    Despiece 19 - Reductor (para dos personas)
    Despiece 19 - Reductor (para dos personas)
    Despiece 20 - Soporte de Burney (para una persona)
    Despiece 20 - Soporte de Burney (para una persona)
    Despiece 20 - Soporte de Burney (para una persona)
    Despiece 21 - Válvula (para dos personas)
    Despiece 21 - Válvula (para dos personas)
    Despiece 21 - Válvula (para dos personas)
