1.

Ese tiempo es de nuestra grafica

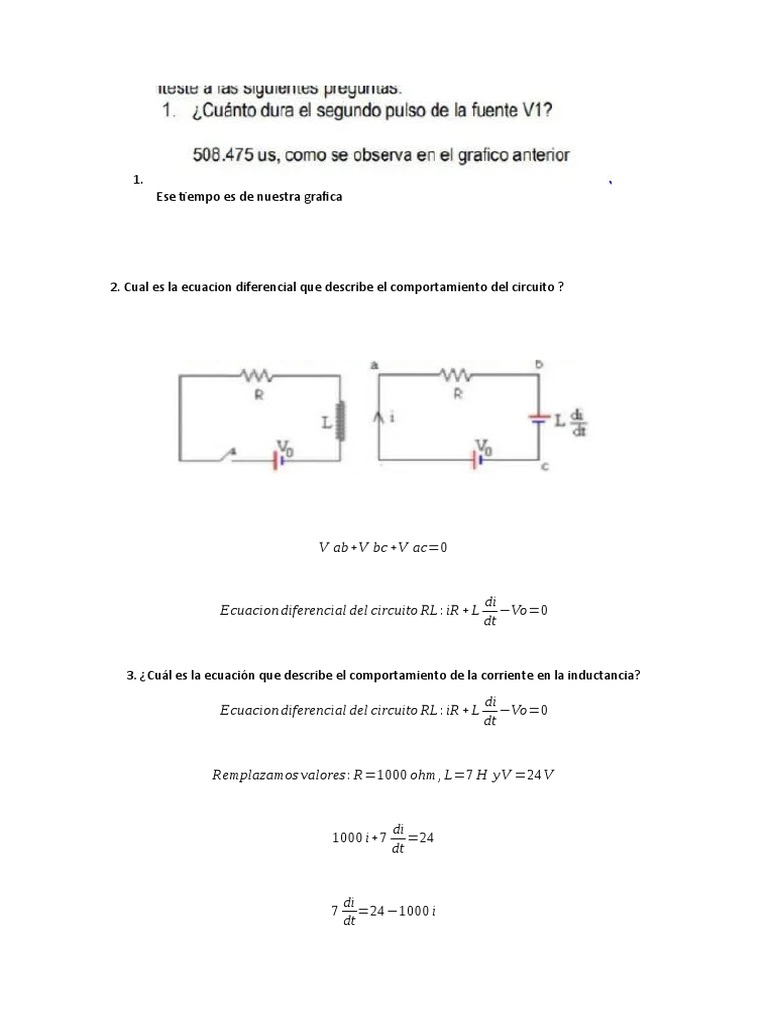

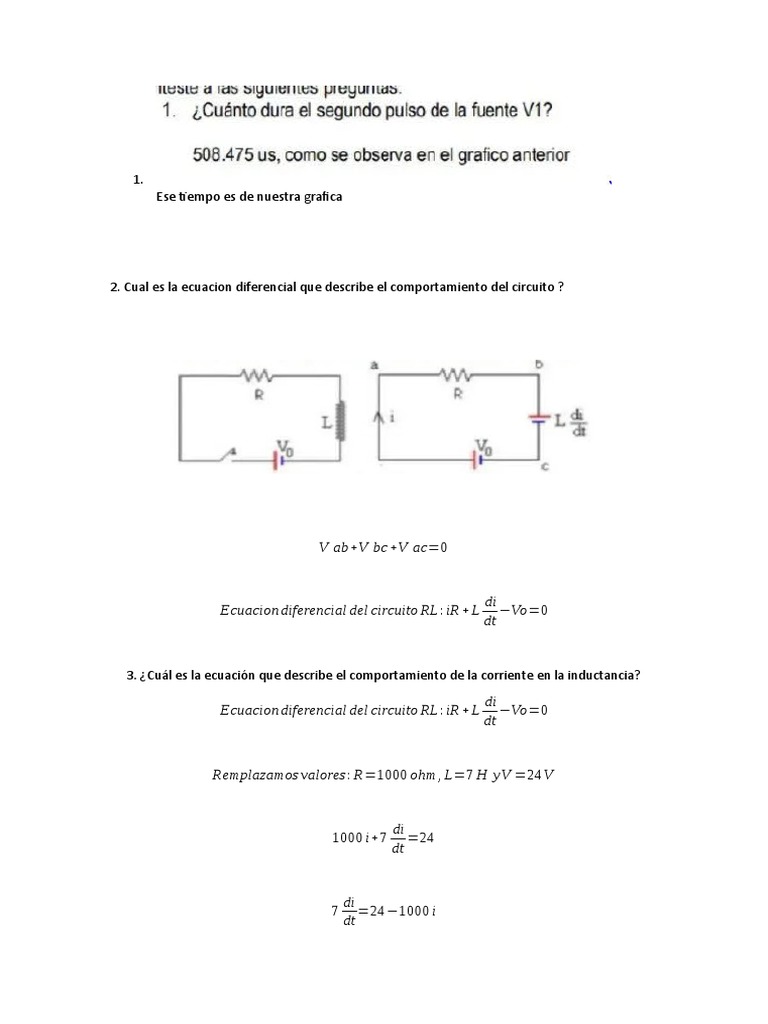

2. Cual es la ecuacion diferencial que describe el comportamiento del circuito ?

V ab+V bc +V ac=0

di
Ecuacion diferencial del circuito RL:iR + L −Vo=0
dt

3. ¿Cuál es la ecuación que describe el comportamiento de la corriente en la inductancia?

di
Ecuacion diferencial del circuito RL:iR + L −Vo=0
dt

Remplazamos valores : R=1000 ohm, L=7 H y V =24 V

di
1000 i+7 =24
dt

di
7 =24−1000 i
dt
 7 di
=dt
24−1000i

7 −1000
integramos : ∫ =∫ dt
(−1000) 24−1000 i

Ecuacion general :−0.007 ln |24−1000i|=t+ k

Condiciones para hallar K : t=0 , i=0

Reemplazando :k =−0.007 ln |24|

Reemplazando K y resolviendolo en laecuacion general :

−0.007 ln|24−1000 i|=t+(−0.007 ln |24|)

−t=0.007 ln |24−1000
24
i
|
la condicion:lnx= y−−−−−. x =e y

24−1000 i
−t
0.007
=ln |
24 |
−−t
24 e 0.007 =24−1000 i

Ecuacion del comportamiento de la corrienteen la inductancia

−1000
24 7
t
i= ( 1−e )
1000
