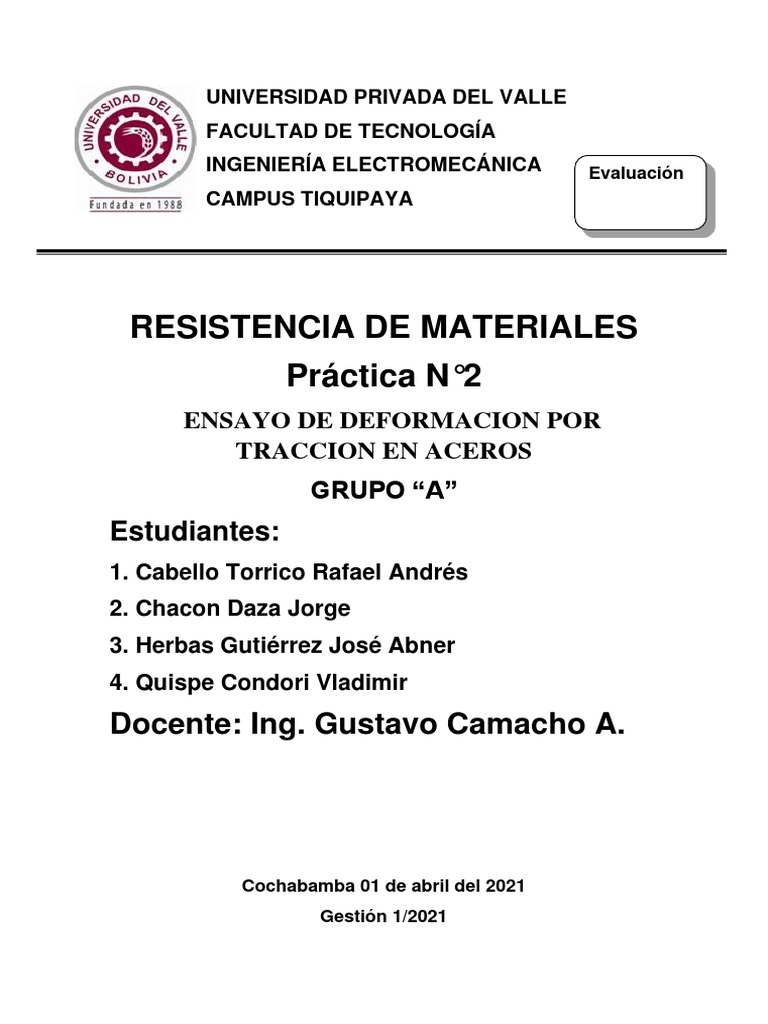

UNIVERSIDAD PRIVADA DEL VALLE

FACULTAD DE TECNOLOGÍA
INGENIERÍA ELECTROMECÁNICA Evaluación
CAMPUS TIQUIPAYA

RESISTENCIA DE MATERIALES
Práctica N°2
ENSAYO DE DEFORMACION POR
TRACCION EN ACEROS
GRUPO “A”
Estudiantes:
1. Cabello Torrico Rafael Andrés
2. Chacon Daza Jorge
3. Herbas Gutiérrez José Abner
4. Quispe Condori Vladimir

Docente: Ing. Gustavo Camacho A.

Cochabamba 01 de abril del 2021

Gestión 1/2021
 ENSAYOS DE DEFORMASCIONES POR TRACCIÓN EN ACEROS

(MÓDULO DE ELASTICIDAD DE YOUNG)

1) COMPETENCIAS.
Determina, en una probeta un esfuerzo de tracción creciente, general
mente hasta la rotura, con el objeto de determinar una o más de las
propiedades mecánicas del material ensayo.

2) CONOCIMIENTO TEÓRICO REQUERIDO.

El módulo de Young modulo elástico longitudinal es un parámetro que

caracteriza el comportamiento de un material elástico, según la dirección en la
que se aplica una fuerza.

En un material elástico lineal e isótropo, el módulo de Young tiene el mismo valor

para una tracción que para una comprensión, siendo una constante
independiente del esfuerzo siempre que no excedan de un valor máximo
denominado limite elástico, y es siempre, mayor que cero si se fracciona una
barra, aumenta de longitud no disminuye. El cual el dicho comportamientofuie
estudiado por el científico.

Tanto el módulo de Young como el límite elástico son diversos para los distintos
materiales.

El módulo de elasticidad es una constante elástica que al igual que el límite

elástico, el cual puede encontrarse empíricamente con base al ensayo de
tracción del material. Además de este módulo de elasticidad longitudinal puede
definirse en un material el módulo de elasticidad transversal. Materiales isótropos

3) EQUIPOS Y MATERIALES.

1 Regla 4 pza
metrica

2 Calibrador 1 pza
venier

3 Equipos de 1 pza
traccion
4 probetas 5 pza

Insumos
1 marcadores 10 pza

4) PROCEDIMIENTO
Fijar el extensómetro sobre la probeta.
Seleccionar la mordaza según la norma o la norma particular del producto, si
corresponde.
Preparar la máquina de ensayo. Aplicar la carga a la velocidad que se indica más
adelante. VELOCIDAD DE ENSAYO o en las normas particulares del producto
si corresponde.
Cuando se usa extensómetro, observarlo continuamente y retirarlo una vez
alcanzado el valor mínimo especificado para el alargamiento. (Este paso si fue
efectuado).Cuando en la norma particular del producto no se indique la velocidad
de ensayo, es recomendable usar, una de las que se indican a continuación.
Periodo o intervalo elástico, usar una velocidad igual o inferior al 5% de la
longitud entre marcas por minuto (0.05% Lo/min.) o un aumento de tensión de
10 N/mm^2.min.Periodo o intervalo plástico, usar una velocidad igual o inferior
al 40% de la longitud entre marcas por minuto (0.40 Lo/min.).
Mantener constante la velocidad en ambas zonas y pasar de una velocidad a la
otra en forma progresiva, evitando cambios bruscos.
La figura ilustra una probeta al inicio del ensayo indicando las medidas iniciales
necesarias.

Analizando las probetas después de rotas, es posible medir dos parámetros: El

alargamiento final Lf (Figura ) y el diámetro final Df , que nos dará el área final
Af.

A partir de los valores obtenidos en el gráfico Fuerza-Desplazamiento, se puede

obtener la curva Esfuerzo-Deformación s - e . El esfuerzo s , que tiene unidades
de fuerza partido por área, ha sido definido anteriormente, la deformación
unidimensional:
Debe ubicarse la rotura respecto a uno de los lados de la probeta
El módulo de elasticidad es la razón de esfuerzo a deformación o esfuerzo por
unidad de deformación medido dentro de los límites de la deformación reversible.
La medida en las tablas es el módulo de Young

𝐹𝐿
𝑌=
𝐴∆𝐿

𝑁 𝑙𝑏
𝑌 = 𝑀𝑜𝑑𝑢𝑙𝑜 𝑑𝑒 𝑌𝑜𝑢𝑛𝑔 ( 2
𝑜 2)
𝑚 𝑖𝑛
𝐹 = 𝐹𝑢𝑒𝑟𝑧𝑎 𝑑𝑒 𝐴𝑐𝑐𝑖ó𝑛 (𝑁 𝑜 𝑙𝑏)
𝐴 = 𝐴𝑟𝑒𝑎 𝑑𝑒 𝑙𝑎 𝑝𝑟𝑜𝑏𝑒𝑡𝑎(𝑚2 𝑜 𝑖𝑛2 )
𝐿 = 𝐿𝑎𝑟𝑔𝑜 𝑑𝑒 𝑙𝑎 𝑝𝑟𝑜𝑏𝑒𝑡𝑎 (𝑚 𝑜 𝑖𝑛)
∆𝐿 = 𝐷𝑖𝑓𝑒𝑟𝑒𝑛𝑐𝑖𝑎𝑙 𝑑𝑒 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 (𝑚 𝑜 𝑖𝑛)

En la práctica materiales que muestran apreciable reversibilidad generalmente

rompen a poca extensión. Para materiales que muestran fluencia plástica este
módulo se puede aplicar solamente en la porción inicial de la curva.
El valor del módulo de Young indica la resistencia de un material a una extensión
longitudinal reversible y es un parámetro útil para predecir hasta qué punto se
estirará una pieza bajo una carga determinada.

5) DATOS
Alargamiento (mm) Carga (kg)
0 0
46 700
85 1800
120 2450
140 2500
150 2500
155 2500
180 2850
185 2950
220 3400
245 3300
260 3100
 Alargamiento
Longitud Inicial Li 245 mm
Longitud Final Lf 250 mm
Diámetro Inicial Do 7 mm
Carga de Máxima Pmax 3400 kg
Carga de Rotura Prot 3100 kg

Módulo de Young
Carga P 2500 kg
Deformación ε 140 mm

Hoja de datos
Alargamiento (mm) Carga (kg)
0 0
46 700
85 1800
120 2450
140 2500
150 2500
155 2500
180 2850
185 2950
220 3400
245 3300
260 3100

Alargamiento
Longitud Inicial Li 245 mm
Longitud Final Lf 250 mm
Diámetro Inicial Do 7 mm
Carga de Máxima Pmax 3400 kg
Carga de Rotura Prot 3100 kg

Módulo de Young
Carga P 2500 kg
Deformación ε 140 mm
6) Cálculos y gráficos
a) Determinar el área de la sección transversal, Ao, con un error inferior o
igual al 1%.( el área para la probeta ensayada puede ser de 143.139 mm^2)
Determinar el área Ao, por cálculo o por pesada, considerando la densidad del
material que se indique en la norma particular del producto.

Método de cálculo:
𝜋 ∗ 𝑑2 𝜋 ∗ 72
𝐴𝑜 = =
4 4
𝐴0 = 38.4845 𝑚𝑚2
Método por pesada:
𝑚 𝑚
𝜌= =
𝑉 𝐴0 ∗ 𝐿𝑜

𝑚
A0 = =
𝜌 ∗ 𝐿𝑜 (7,85𝑥10−6 )(245)

b) Con la fuerza y el área Ac, debe determinarse la tensión de rotura.

𝐴𝑐 = 0.385 𝑐𝑚2

P 3100
σrotura = =
Ac 0.385

𝑘𝑔
σrotura = 8051.95
𝑐𝑚2

c) Calculo porcentaje de alargamiento %DL:

𝐿𝑓 − 𝐿𝑜 250 − 245
%𝐷𝐿 = ∗ 100 = ∗ 100
𝐿𝑜 245

%𝐷𝐿 = 2.04 %

d) Calculo para el modulo de Young:

𝑃𝐿 2500(245)
𝑌= =
𝐴∆𝐿 (38.4845)(140)

𝑃𝑎
𝑌 = 113.682
𝑚𝑚

e) gráfica: esfuerzo – deformación

Carga (kg) Alargamiento (mm)
0 0
700 46
1800 85
2450 120
2500 140
2500 150
2500 155
2850 180
2950 185
3400 220
3300 245
3100 260

7) Cuestionario
¿Qué es la elongación del acero?
La elongacion o tambien conocido como alargamiento es una magnitud
que mide el aumento de longitud que experimenta un elemento de cierto
material cuando este es sometido a un esfuerzo de traccion anter de
producirse su rotura.
¿Cómo se determina el porcentaje de alargamiento?
El porcentaje de de alargamiento se obtiene mediante la siguiente
formula:
 𝐿𝑓 − 𝐿𝑜
%𝐷𝐿 = ∗ 100
𝐿𝑜
Donde:
%DL: representa el valor de alargamiento en porcentaje.
𝐿𝑓 : representa la longitud final tras realizar el ensayo a nuestro objeto.

𝐿𝑜 : representa la longitud del elemento antes de ser utilizado en el

ensayo.
Los datos necesarios para realizar este calculo son obtenidos mediante
un instrumento de medicion antes y despues de haber realizado el
ensayo.

8. CONCLUSIONES.

• Se pudo determinar el módulo de Young en una probeta, comprobando

que el módulo cambia según el tipo de material o distintos aceros

• Se determino las propiedades de las diferentes probetas y generalmente

vienen en una tabla de especificaciones técnicas generada por los
fabricantes de los diferentes materiales que existen

• Se concluye que a partir de una gráfica (tensión -deformación) se puede

determinar el módulo de Young

• Se concluyo que los datos calculados (módulo de Young) no varía mucho

con la especificaciones técnicas de fabrica del material

9. RECOMENDACIONES.

• Se recomienda asegurar muy bien la probeta con las mordazas para evitar
accidentes o deterioro en la maquina porque es muy sensible

• Realizar por lo posible una correcta medición de la probeta para no tener

cálculos erróneos

• Al realizar el laboratorio contar con las EPP requeridas para realizar la

practica

• No exceder el límite del extensómetro por seguridad para evitar deterioro

10.BIBLIOGRAFÍA

https://es.wikipedia.org/wiki/P%C3%A9rdida_de_carga
http://blog.valvulasarco.com/que-es-la-perdida-de-carga-en-tuberias
https://www.zwickroell.com/es/sectores/metales/productos-largos/cables-de-
acero-iso-15630-3-astm-a416-astm-a1061/
https://www.areatecnologia.com/materiales/ensayo-de-traccion.html

11. HOJA DE DATOS

Alargamiento (mm) Carga (kg)

0 0
46 700
85 1800
120 2450
140 2500
150 2500
155 2500
180 2850
185 2950
220 3400
245 3300
260 3100
