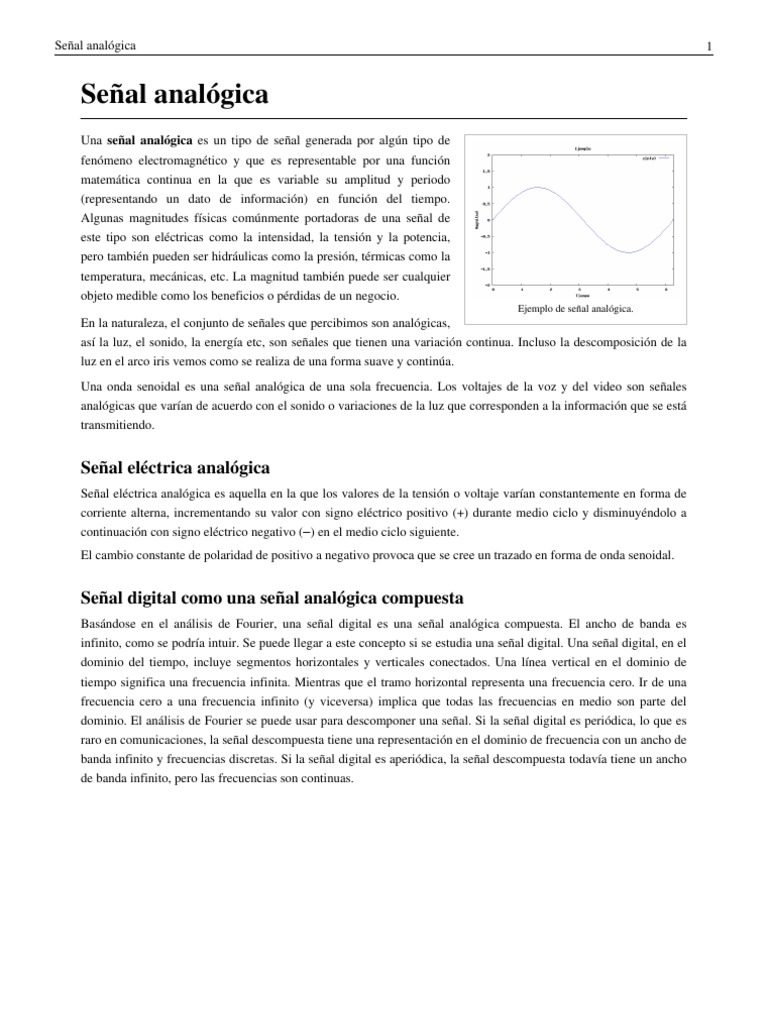

Señal analógica 1

Señal analógica
Una señal analógica es un tipo de señal generada por algún tipo de
fenómeno electromagnético y que es representable por una función
matemática continua en la que es variable su amplitud y periodo
(representando un dato de información) en función del tiempo.
Algunas magnitudes físicas comúnmente portadoras de una señal de
este tipo son eléctricas como la intensidad, la tensión y la potencia,
pero también pueden ser hidráulicas como la presión, térmicas como la
temperatura, mecánicas, etc. La magnitud también puede ser cualquier
objeto medible como los beneficios o pérdidas de un negocio.
Ejemplo de señal analógica.
En la naturaleza, el conjunto de señales que percibimos son analógicas,
así la luz, el sonido, la energía etc, son señales que tienen una variación continua. Incluso la descomposición de la
luz en el arco iris vemos como se realiza de una forma suave y continúa.
Una onda senoidal es una señal analógica de una sola frecuencia. Los voltajes de la voz y del video son señales
analógicas que varían de acuerdo con el sonido o variaciones de la luz que corresponden a la información que se está
transmitiendo.

Señal eléctrica analógica

Señal eléctrica analógica es aquella en la que los valores de la tensión o voltaje varían constantemente en forma de
corriente alterna, incrementando su valor con signo eléctrico positivo (+) durante medio ciclo y disminuyéndolo a
continuación con signo eléctrico negativo (–) en el medio ciclo siguiente.
El cambio constante de polaridad de positivo a negativo provoca que se cree un trazado en forma de onda senoidal.

Señal digital como una señal analógica compuesta

Basándose en el análisis de Fourier, una señal digital es una señal analógica compuesta. El ancho de banda es
infinito, como se podría intuir. Se puede llegar a este concepto si se estudia una señal digital. Una señal digital, en el
dominio del tiempo, incluye segmentos horizontales y verticales conectados. Una línea vertical en el dominio de
tiempo significa una frecuencia infinita. Mientras que el tramo horizontal representa una frecuencia cero. Ir de una
frecuencia cero a una frecuencia infinito (y viceversa) implica que todas las frecuencias en medio son parte del
dominio. El análisis de Fourier se puede usar para descomponer una señal. Si la señal digital es periódica, lo que es
raro en comunicaciones, la señal descompuesta tiene una representación en el dominio de frecuencia con un ancho de
banda infinito y frecuencias discretas. Si la señal digital es aperiódica, la señal descompuesta todavía tiene un ancho
de banda infinito, pero las frecuencias son continuas.
Señal analógica 2

Desventajas en términos electrónicos

Las señales de cualquier circuito o comunicación electrónica son
susceptibles de ser modificadas de forma no deseada de diversas
maneras mediante el ruido, lo que ocurre siempre en mayor o menor
medida. Para solucionar esto la señal suele ser acondicionada antes de
ser procesada.
La gran desventaja respecto a las señales digitales es que en las señales
analógicas cualquier variación en la información es de difícil Ejemplo de ruido en señal analógica.

recuperación, y esta pérdida afecta en gran medida al correcto

funcionamiento y rendimiento del dispositivo analógico. Un sistema de control (ya pueda ser un ordenador, etc.) no
tiene capacidad alguna para trabajar con señales analógicas, de modo que necesita convertirlas en señales digitales
para poder trabajar con ellas. (Véase Conversión analógica-digital)

Ejemplo de un sistema analógico

Un ejemplo de sistema electrónico analógico es el altavoz, que se emplea para amplificar el sonido de forma que éste
sea oído por una gran audiencia. Las ondas de sonido que son analógicas en su origen, son capturadas por un
micrófono y convertidas en una pequeña variación analógica de tensión denominada señal de audio. Esta tensión
varía de manera continua a medida que cambia el volumen y la frecuencia del sonido y se aplica a la entrada de un
amplificador lineal. La salida del amplificador, que es la tensión de entrada amplificada, se introduce en el altavoz.
Éste convierte, de nuevo, la señal de audio amplificada en ondas sonoras con un volumen mucho mayor que el
sonido original captado por el micrófono.

Ejemplos de aquellos sistemas analógicos que ahora se han vuelto digitales

Fotografías: La mayoría de las cámaras todavía hacen uso de películas que tienen un recubrimiento de haluros de
plata para grabar imágenes. Sin embargo, el incremento en la densidad de los microcircuitos o "chips" de memoria
digital ha permitido el desarrollo de cámaras digitales que graban una imagen como una matriz de 640 x 480, o
incluso arreglos más extensos de pixeles donde cada pixel almacena las intensidades de sus componentes de color
rojo, verde y azul de 8 bits cada uno. Esta gran cantidad de datos, alrededor de siete millones de bits en este ejemplo
puede ser procesada y comprimida en un formato denominado JPEG y reducirse a un tamaño tan pequeño como el
equivalente al 5% del tamaño original de almacenamiento dependiendo de la cantidad de detalle de la imagen. De
este modo las cámaras digitales dependen tanto del almacenamiento como del procesamiento digital.
Grabaciones de video: Un disco versátil digital de múltiples usos (DVD por las siglas de digital versatile disc)
almacena video en un formato digital altamente comprimido denominado MPEG-2. Este estándar codifica una
pequeña fracción de los cuadros individuales de video en un formato comprimido semejante al JPEG y codifica cada
uno de los otros cuadros como la diferencia entre éste y el anterior. La capacidad de un DVD de una sola capa y un
solo lado es de aproximadamente 35 mil millones de bits suficiente para grabar casi 2 horas de video de alta calidad
y un disco de doble capa y doble lado tiene cuatro veces esta capacidad.
Grabaciones de audio: Alguna vez se fabricaron exclusivamente mediante la impresión de formas de onda analógicas
sobre cinta magnética o un acetato (LP), las grabaciones de audio utilizan en la actualidad de manera ordinaria discos
compactos digitales (CD. Compact Discs). Un CD almacena la música como una serie de números de 16 bits que
corresponden a muestras de la forma de onda analógica original se realiza una muestra por canal estereofónico cada
22.7 microsegundos. Una grabación en CD a toda su capacidad (73 minutos) contiene hasta seis mil millones de bits
de información.
Señal analógica 3

Sistemas que utilizan métodos digitales y analógicos

Existen sistemas que utilizan métodos digitales y analógicos, uno de ellos es el reproductor de disco compacto (CD).
La música en forma digital se almacena en el CD. Un sistema óptico de diodos láser lee los datos digitales del disco
cuando éste gira y los transfiere al convertidor digital-analógico (DAC).
El DAC transforma los datos digitales en una señal analógica que es la reproducción eléctrica de la música original.
Esta señal se amplifica y se envía al altavoz. Cuando la música se grabó en el CD se utilizó un proceso que,
esencialmente, era el inverso al descrito, y que utiliza un convertidor analógico digital (ADC, analog-to-digital
converter).

Señales periódicas
Una señal periódica continua
tiene la característica de que hay un
valor positivo 'T' para el cual
para todos los
valores de 't'. En otras palabras, una
señal periódica tiene la propiedad de Señal Periódica Continua

que no cambia para un corrimiento de

tiempo 'T'.En este caso decimos que es periódica con periodo 'T'. Las señales periódicas continuas surgen en
una gran variedad de contextos. Por ejemplo, la respuesta natural de sistemas en los cuales se conserva la energía,
como los circuito LC ideales sin disipación de energía resistiva y los sistemas mecánicos ideales sin perdida de
fricción, son señales periódicas básicas. El período fundamental 0 de es el valor mas pequeño de 'T' . Una
señal que no es periódica se le conoce como aperiódica.

Bibliografía
• Melissa Selik, Richard Baraniuk, Michael Haag, Ricardo von Borries. (Sep 29, 2006). «Clasificación y
Propiedades de las Señales [1]». Consultado el 5 de marzo de 2011.
• V. Oppenheim, Alan (1998). «1.2.2» (en Español). Señales y Sistemas (segunda edición). Pearson. pp. 11-12. ISBN
970-17-0116-X.

Véase también
• PAL
• NTSC
• SECAM
• Electrónica analógica
• Modulación de señales en telecomunicaciones
• Conversión analógica-digital
• Conversión digital-analógico
• Ordenador analógico
• Señal digital
