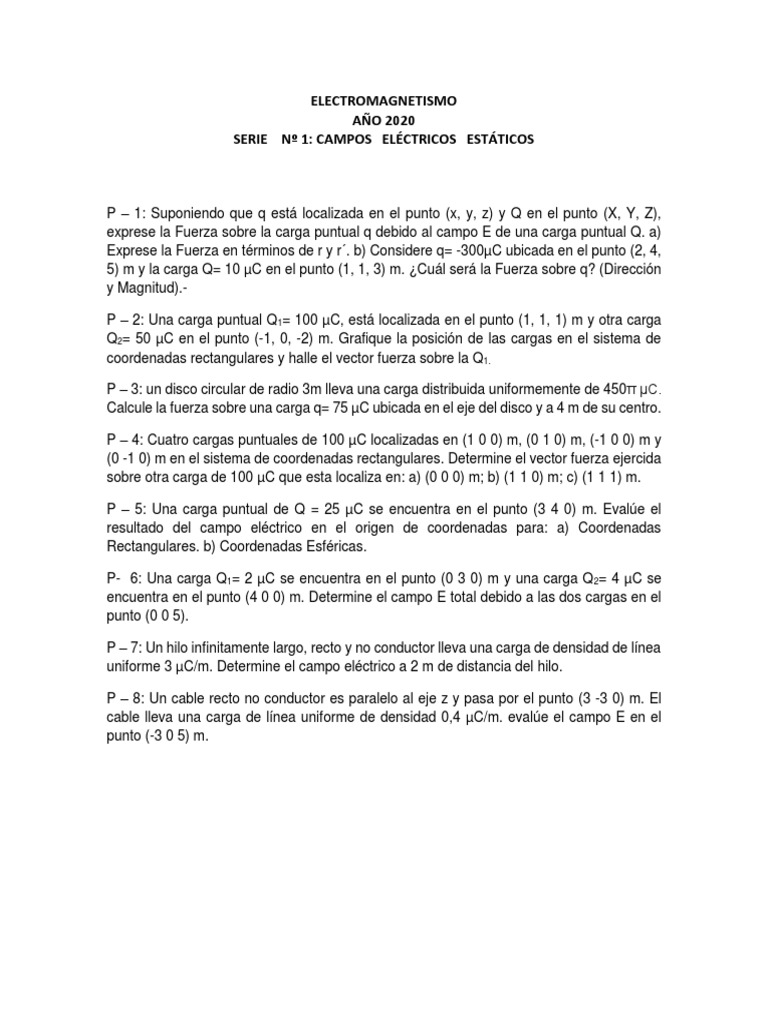

ELECTROMAGNETISMO

AÑO 2020
SERIE Nº 1: CAMPOS ELÉCTRICOS ESTÁTICOS

P – 1: Suponiendo que q está localizada en el punto (x, y, z) y Q en el punto (X, Y, Z),

exprese la Fuerza sobre la carga puntual q debido al campo E de una carga puntual Q. a)
Exprese la Fuerza en términos de r y r´. b) Considere q= -300µC ubicada en el punto (2, 4,
5) m y la carga Q= 10 µC en el punto (1, 1, 3) m. ¿Cuál será la Fuerza sobre q? (Dirección
y Magnitud).-

P – 2: Una carga puntual Q1= 100 µC, está localizada en el punto (1, 1, 1) m y otra carga
Q2= 50 µC en el punto (-1, 0, -2) m. Grafique la posición de las cargas en el sistema de
coordenadas rectangulares y halle el vector fuerza sobre la Q1.

P – 3: un disco circular de radio 3m lleva una carga distribuida uniformemente de 450π µC.
Calcule la fuerza sobre una carga q= 75 µC ubicada en el eje del disco y a 4 m de su centro.

P – 4: Cuatro cargas puntuales de 100 µC localizadas en (1 0 0) m, (0 1 0) m, (-1 0 0) m y

(0 -1 0) m en el sistema de coordenadas rectangulares. Determine el vector fuerza ejercida
sobre otra carga de 100 µC que esta localiza en: a) (0 0 0) m; b) (1 1 0) m; c) (1 1 1) m.

P – 5: Una carga puntual de Q = 25 µC se encuentra en el punto (3 4 0) m. Evalúe el

resultado del campo eléctrico en el origen de coordenadas para: a) Coordenadas
Rectangulares. b) Coordenadas Esféricas.

P- 6: Una carga Q1= 2 µC se encuentra en el punto (0 3 0) m y una carga Q2= 4 µC se

encuentra en el punto (4 0 0) m. Determine el campo E total debido a las dos cargas en el
punto (0 0 5).

P – 7: Un hilo infinitamente largo, recto y no conductor lleva una carga de densidad de línea
uniforme 3 µC/m. Determine el campo eléctrico a 2 m de distancia del hilo.

P – 8: Un cable recto no conductor es paralelo al eje z y pasa por el punto (3 -3 0) m. El

cable lleva una carga de línea uniforme de densidad 0,4 µC/m. evalúe el campo E en el
punto (-3 0 5) m.
P – 9: Dos cables rectos no conductores, paralelos al eje z, pasan a través de los puntos
O y A, como se muestra en la Fig. Los cables llevan cargas iguales y uniformes de densidad
0,4 µC/m. Determine el campo E en el punto P.

-P – 10: Obtenga la expresión del campo eléctrico E para un plano infinito que tiene una
densidad de carga uniforme σ. Para una densidad de carga σ = (1/600π) µC/m2 de un plano
infinito en y= 3 m, determine el campo E para todos los puntos.

P – 11: Dos hojas de carga uniformes infinitas, cada una con densidad σ = µC/m2, se
encuentran en x = ±1. Determine E en todas las regiones.

P – 12: La figura muestra el plano cargado y = b y, paralelo a él, la línea cargada x

= -y = a. Encuentre el campo E resultante en el punto P. Evalúe el resultado para una σ
= (1/3π) nC/m2; λ= (25/9) nC/m, localizado en el punto (3 -3) m; y el punto P en (-3 0 0) m.
P – 13: Una línea de transmisión coaxial tienen un cilindro conductor interior de radio a,
y otro exterior de radio c sobre el conductor interno está distribuida uniformemente una
carga +ql por unidad de longitud, y -ql sobre el externo. Si un dieléctrico ε1 se extiende
desde r = a hasta r=b y otro ε2 desde r=b hasta r=c, hallar el campo eléctrico para r < a;
a < r < b; b < r < c y c < r. Considerar los cilindros conductores infinitamente delgados.
Dibujar la variación de D y E con el radio. -

P – 14: Un dipolo consiste en un par de cargas iguales y opuestas separadas por una
distancia 2a, como se muestra en la fig. Encuentra el campo E en P. Para a = 1m, Q =
100nC

P – 15: Un anillo plano circular de radio interno 1 m y radio externo 2 m tiene una densidad
de carga superficial σ = 100 / r (µC/m2). Determine el campo E resultante en el eje del anillo,
a 10 m del centro.

P – 16: Una carga puntual q = 100 µC se encuentra en el origen del sistema de coordenadas
cartesianas. Determinar el flujo eléctrico que pasa por una banda esférica determinada por
r= 11 m, π/4 ≤ θ ≤ π/3.

P – 17: Muestre que el campo E dado por ε0E = r2.sen φ ar + 2r.cos φ aφ + 2z2 az puede ser
equivalente a una densidad de carga que aumenta linealmente con z.

P – 18: Hallar el Potencial Electrostático del conductor coaxial con dos dieléctricos del
Problema 13.

P – 19: Halle el Potencial Electrostático del anillo plano circular del Problema 15 entre
z=10m y z=20m.
Resultados de los Problemas propuestos en la Guía N° 1:
1. FQ ≈ (1,03 ax + 1,545 ay + 1,03 az ) Nw
2. F21 ≈ (1,716 ax + 0,858 ay + 2,574 az ) Nw
3. Fz ≈ (42,35 az ) Nw
4. a) F5 = 0; b) La fuerza sobre la carga q5 debido a las otras 4 cargas es
F5 ≈ (114,15 ax + 1114,15 ay) Nw; c) F5 ≈ (50,2 ax + 50,2 ay + 75,89 az ) Nw
5. a) E ≈ (27/5 ax + 36/5 ay ) KV/m (Coordenadas Cartesianas); b) E ≈ (-9000 ar)
V/m (Coordenadas Esféricas)
6. E1 ≈ (-272,4 ay + 453,97 az ) V/m; E2 ≈ (-548,51 ax + 685,6 az ) V/m;
ET ≈ (-548,51 ax -272,4 ay + 1139,57 az ) V/m
7. E ≈ (27.103 ar ) V/m
8. E ≈ (-960 ax + 480 ay ) V/m
9. EP ≈ (1800 ay) V/m
10. E= (30 ay) V/m; para y > 3m.
E= (-30 ay) V/m; para y < 3m.
11. E= - (σ/ε0) ax (Para x < -1); E= 0 (Para -1 < x < 1); E= (σ/ε0) ax (Para x > 1)
12. El campo en el punto P es: E ≈ (-20/3 ax - 8/3 ay ) V/m
𝑞𝑙 𝑞𝑙
13. E = 0 (Para r < a); E= 2𝜋𝑟𝑙𝜀 ar (Para a < r < b); E= 2𝜋𝑟𝑙𝜀 ar (Para b < r < c); E
1 2
= 0 (Para r > c)
14. EP ≈ (-636,4 ay ) V/m
15. Ez ≈ (54,56.103 az ) V/m
16. El Flujo Eléctrico: ψe = 10,35 .10-6 Coulomb
17. ρ = div (ε0E) = 4z
𝑞𝑙 1 1 1 1 1 1
18. Φa – Φc = 2𝜋𝑙 (𝜀 (𝑎 − 𝑏) + 𝜀 (𝑏 − 𝑐 ))
1 2

19. Φz = 780,37 KV/m
