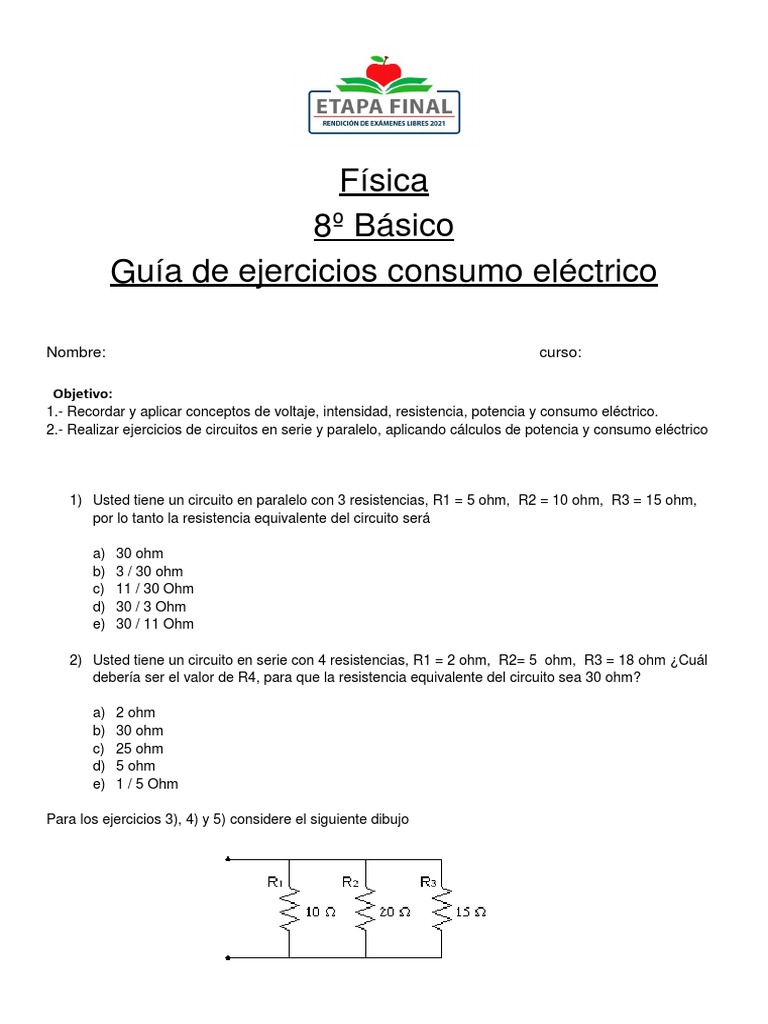

Física

8º Básico
Guía de ejercicios consumo eléctrico

Nombre: curso:

Objetivo:
1.- Recordar y aplicar conceptos de voltaje, intensidad, resistencia, potencia y consumo eléctrico.
2.- Realizar ejercicios de circuitos en serie y paralelo, aplicando cálculos de potencia y consumo eléctrico

1) Usted tiene un circuito en paralelo con 3 resistencias, R1 = 5 ohm, R2 = 10 ohm, R3 = 15 ohm,

por lo tanto la resistencia equivalente del circuito será

a) 30 ohm
b) 3 / 30 ohm
c) 11 / 30 Ohm
d) 30 / 3 Ohm
e) 30 / 11 Ohm

2) Usted tiene un circuito en serie con 4 resistencias, R1 = 2 ohm, R2= 5 ohm, R3 = 18 ohm ¿Cuál
debería ser el valor de R4, para que la resistencia equivalente del circuito sea 30 ohm?

a) 2 ohm
b) 30 ohm
c) 25 ohm
d) 5 ohm
e) 1 / 5 Ohm

Para los ejercicios 3), 4) y 5) considere el siguiente dibujo

 3) ¿Cuál debería ser la resistencia equivalente del circuito?

a) 45 ohm
b) 1 / 45 ohm
c) 45 / 3 ohm
d) 13 / 60 ohm
e) 60 / 13 ohm

4) ¿Cuál debería ser la potencia si el voltaje aplicado es de 60 volt?

a) 780 watts
b) 800 watts
c) 760 watts
d) 1550 watts
e) 1600 watts

5) Si el circuito se mantiene funcionando por 1 hora y media ¿Cuánto será su consumo?

a) 1,17 KW-h
b) 1,2 KW-h
c) 1,14 KW-h
d) 2,23 KW-h
e) 2,4 KW-h

Para las preguntas 6), 7) y 8) considere el siguiente dibujo

6) ¿Cuál debería ser la resistencia equivalente del circuito?

a) 1 / 440 ohm
b) 3 / 440 ohm
c) 440 / 3 ohm
d) 440 ohm
e) 540 ohm
 7) ¿Cuál debería ser la potencia aproximadamente si el voltaje aplicado es de 220 Volt?

a) 105 watts
b) 110 watts
c) 115 watts
d) 120 watts
e) 125 watts

8) Si el circuito se mantiene prendido por 720 minutos ¿Cuál debería ser su consumo?

a) 1,26 KW-h
b) 1,32 KW-h
c) 1,38 KW-h
d) 1,44 KW-h
e) 1,50 KW-h

9) Complete la siguiente tabla, considere para todos los casos que el circuito esta prendido por 3
horas

Voltaje (V) Resistencia (R) Intensidad (I) Potencia (P) Consumo

eléctrico (KW-h)
220 V 22 ohm
1000 ohm 0,1 A
110 V 2A
220 ohm 0,5 A
1200 V 5 ohm

10) Al aumentar la intensidad de corriente y mantener fijo el voltaje ¿Qué le debería pasar a la potencia
eléctrica?

a) Aumentar
b) Disminuir
c) Duplicarse
d) Mantenerse
e) Su valor se vuelve cero

11) Al mantener fija la potencia eléctrica y al aumentar el voltaje, ¿Qué le debería pasar a la intensidad
de corriente?

a) Aumentar
b) Disminuir
c) Duplicarse
d) Mantenerse
e) Su valor se vuelve cero
 12) Observe la siguiente imagen y diga si las afirmaciones
son verdaderas (V) o falsas (F), justifique las falsas

_____ Esta secadora es una de las más eficientes en el

mercado

_____ Un ciclo de la secadora puede durar aproximadamente 2

horas

_____ Si la secadora estuviera prendida por 1 hora, consumiría

aproximadamente 1,36 KW-h

_____ Si el precio de la electricidad es de 100 $ / KW-h le

costaría aproximadamente $ 2700 que la secadora realice un
ciclo.

_____ La letra “G” representa los artefactos que consumen

menor energía y la letra “A” representa los artefactos que
consumen más energía eléctrica

13) Observe el siguiente circuito y calcule:

a. Intensidad de corriente del circuito

b. Potencia eléctrica del circuito y de cada resistencia
c. Consumo eléctrico del circuito, considerando que esta prendido por 2 horas
d. La energía disipada como calor, por el circuito
 Para los cálculos que debe desarrollar, puede utilizar la siguiente información

E: Energía electrica consumida (Kw-h)

E=Pxt P: Potencia electrica (watt)
t: Tiempo (en horas)

-Costo electrico: dinero que cuesta para

mantener funcionando un artefacto
Costo electrico = E x Precio electrico
-E: Energía electrica consumida (Kw-h)
-Precio: precio de la electricidad ($/KW-h)

Ed: Energía disipada (Joule)

𝐸𝑑 = 𝑅 ∗ 𝐼2 ∗𝑡 R: Resistencia electrica
I: Intensidad de corriente
t: Tiempo (en segundos)
