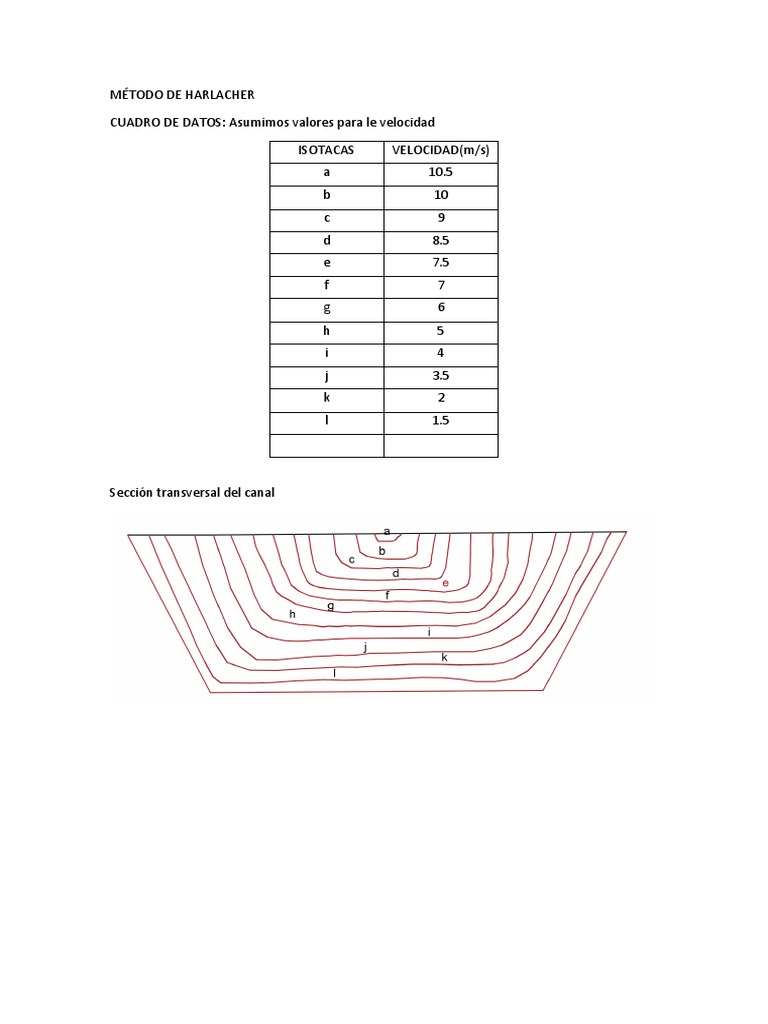

MÉTODO DE HARLACHER

CUADRO DE DATOS: Asumimos valores para le velocidad

ISOTACAS VELOCIDAD(m/s)
a 10.5
b 10
c 9
d 8.5
e 7.5
f 7
g 6
h 5
i 4
j 3.5
k 2
l 1.5

Sección transversal del canal

Distribución de velocidades

Grafico de distribución de velocidades

Cuadro de resultados

Sección Área Valor

1-1 A1 0.57 m2
2-2 A2 1.85m2
4-4 A4 8.25m2
6-6 A6 11.65m2
8-8 A8 15.67m2
10-10 A10 17.07m2
12-12 A12 17.91m2
14-14 A14 17.93m2
16-16 A16 15.66m2
18-18 A18 12.33m2
20-20 A20 6.33m2
22-22 A22 1.67m2
23-23 A23 0.405m2
Grafica de región equivalente a caudal

Q= AREA

Q=98.93 m2
Calculamos la velocidad media del canal

Q
V=
A
98.93
V=
22.5
V =4.397 m/s
