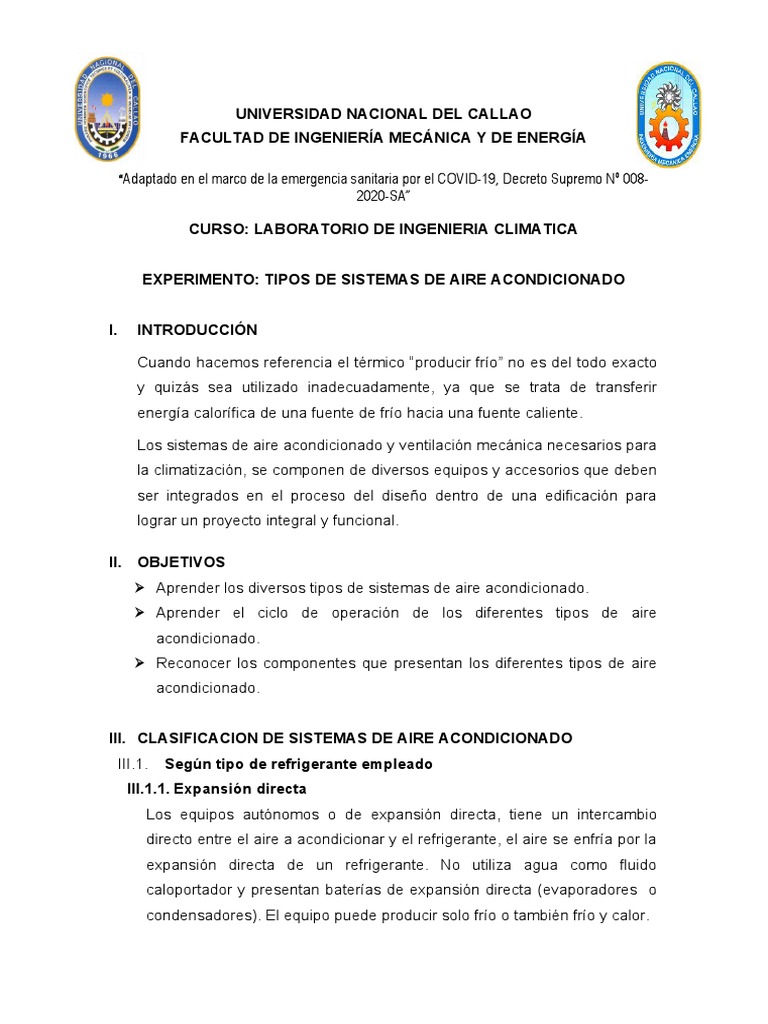

UNIVERSIDAD NACIONAL DEL CALLAO

FACULTAD DE INGENIERÍA MECÁNICA Y DE ENERGÍA

“Adaptado en el marco de la emergencia sanitaria por el COVID-19, Decreto Supremo N 0 008-

2020-SA”

CURSO: LABORATORIO DE INGENIERIA CLIMATICA

EXPERIMENTO: TIPOS DE SISTEMAS DE AIRE ACONDICIONADO

I. INTRODUCCIÓN

Cuando hacemos referencia el térmico “producir frío” no es del todo exacto

y quizás sea utilizado inadecuadamente, ya que se trata de transferir
energía calorífica de una fuente de frío hacia una fuente caliente.

Los sistemas de aire acondicionado y ventilación mecánica necesarios para

la climatización, se componen de diversos equipos y accesorios que deben
ser integrados en el proceso del diseño dentro de una edificación para
lograr un proyecto integral y funcional.

II. OBJETIVOS
 Aprender los diversos tipos de sistemas de aire acondicionado.
 Aprender el ciclo de operación de los diferentes tipos de aire
acondicionado.
 Reconocer los componentes que presentan los diferentes tipos de aire
acondicionado.

III. CLASIFICACION DE SISTEMAS DE AIRE ACONDICIONADO

III.1. Según tipo de refrigerante empleado
III.1.1. Expansión directa
Los equipos autónomos o de expansión directa, tiene un intercambio
directo entre el aire a acondicionar y el refrigerante, el aire se enfría por la
expansión directa de un refrigerante. No utiliza agua como fluido
caloportador y presentan baterías de expansión directa (evaporadores o
condensadores). El equipo puede producir solo frío o también frío y calor.
 Ilustración 1. Expansión directa condensada con aire

Los evaporadores de expansión térmica directa son algo menos eficientes

que los tipos “inundados” y que los que tienen “sobrealimentación de
líquido”, sin embargo, son por lo general, muchos más sencillos en su
diseño, de menor costo inicial, requieren menor carga de refrigerante y
tienen menos problemas que los otros respecto de la migración de aceite
en el sistema.

Ilustración 2. Evaporador de expansión directa en un equipo de Aire

Acondicionado

Ilustración 3. Montaje de VET en evaporador de expansión directa

3.1.2 Agua helada

También conocido como sistema Chiller, es un equipo de descarga
indirecta, ya que el aire se distribuye a los diferentes espacios por medio
de ductos. Se compone por un sistema central que se encarga de enfriar
un fluido, generalmente agua, el cual se distribuye a los diferentes
equipos de enfriamiento ubicados en las áreas que requieran
climatización. El agua helada pasa desde la unidad exterior a través de
tuberías (PVC, PE, Cobre o Acero) hacia las unidades manejadoras de
aire (UMA), que son las que se encargan de distribuir el aire
acondicionado hacia los ductos (estas desempeñan la función de los
evaporadores descritas en los sistemas anteriores).

Ilustración 4. Sistema Chiller

A continuación, se presenta las capacidades y medidas más comunes de

un sistema Chiller:

Tabla 1. Medidas y capacidades de un Sistema Chiller

 Tabla 2. Dimensiones de tuberías dependiendo de capacidad de Chiller

 Ventajas:
o Versatilidad en el número de unidades internas: puede ser
conectado con varias UMAs, dependiendo la potencia de la unidad
externa.
o Bajo nivel de ruido.
o Utilizado en grandes instalaciones por su eficiencia.
o Consumen menos electricidad, ya que cuentan con sistemas que
permiten trabajar de acuerdo a la demanda requerida reduciendo la
carga y operando solo compresores necesarios.
 Desventajas:
o Alto costo de instalación.
o Unidades de gran tamaño y peso.
o Difícil instalación cuando se ubican en azotea.
o Para proyectos pequeños es un gasto muy grande por su alto costo.
 Ilustración 5. Equipo de agua helada. YORK
3.1.3 Absorción
El sistema de refrigeración por absorción es un medio de producir frío,
donde las sustancias absorben el calor al cambiar el estado, de líquido a
gaseoso, el ciclo se hace mediante un compresor, aprovechando la
capacidad que tienen algunas sustancias, como el bromuro de litio, que
absorben otra sustancia, tal como el agua, en fase de vapor.

Ilustración 6. Esquema del ciclo de refrigeración por absorción

 Ilustración 7. Enfriadoras de absorción con una fuente de calor. LUMELCO
III.2. Según el tiempo de operación
III.2.1. Sistema Split
El aire acondicionado de Split es el que más se está comercializando en
estos momentos y se compone de dos partes: la unidad exterior
(compresor, condensador y la válvula de expansión) y la unidad interior
(evaporador, ventilador del evaporador). Tiene grandes ventajas, es
silencioso, relativamente económico, de bajo consumo y de fácil
mantenimiento.
La operación de estos equipos se basa en sensores de temperatura
ubicados en el evaporador y al exterior del equipo que permita el
encendido o apagado del motor compresor, en base a las temperaturas
tanto del evaporador como del medio exterior.
 Ilustración 8. Esquema de un sistema Split

III.2.2. Sistema Split Ducto

El sistema Split Ducto está diseñado para climatizar con solo un equipo a
dos o más ambientes a la vez, pero que están separados uno de otros. La
unidad interior de baja altura se instala oculta en falsos techos y desde
aquí se distribuye el aire, canalizado por ductos metálicos o flexibles
ocultos, hasta cada uno de los ambientes.

Ilustración 9. Instalación del equipo en un falso techo

 Ilustración 10. Distribución de un Split – Ducto

3.3.3. Sistemas Frío – Calor

Un sistema Split, genera frío o calor, siempre y cuanto esté instalado una
válvula inversora de 4 vías. En estación veraniega el gas refrigerante
tiene el poder de absorción del calor del interior de la vivienda y lo saca al
medio exterior. En cambio, en la estación invernal, dicho ciclo se invierte,
donde el gas refrigerante absorbe el calor del medio ambiente y lo
introduce en el interior de la vivienda. Para que se realice este proceso, la
bobina electromagnética debe estar energizada, cumpliéndose así el
sistema de calor.

Ilustración 11. Válvula inversora de 4 vías

 Funcionamiento modo frío: Desde el compresor descarga refrigerante

hacia la válvula de 4 vías penetrará por la tubería que está sola, y
pasará a la tubería lateral derecha donde entrará en el intercambiador
exterior, aquí el refrigerante se licuará, después se expansionará en el
elemento de expansión para entrar en el intercambiador interior y
evaporarse saldrá hacia la válvula inversor donde se dirigirá a la
 tubería lateral izquierda pasara a través del patín interior a la tubería
fijada como aspiración (tubería central), y llegará al compresor.
 Funcionamiento modo calor: La compuerta deslizante ha sido
desplazada, entonces el refrigerante como en el caso anterior entra en
la válvula de 4 vías penetrará por la tubería que está sola, y pasará a la
tubería lateral esta vez izquierda dirigiéndose entonces al
intercambiador interior donde condensará saldrá y posteriormente se
expansionará para entrar en el intercambiador exterior y evaporarse,
volverá a la válvula de inversión de ciclo y entrará a ella por la tubería
de la derecha pasando a la central y llegando finalmente al compresor.

Ilustración 12. Configuración en verano e invierno

3.3.4. Sistemas tipo paquete
Los sistemas de Aire Acondicionado tipo Paquete también conocido como
unidades centrales de aire acondicionado, se diferencian de los sistemas
convencionales porque contienen los cuatro elementos del circuito de
refrigeración básico (condensador, evaporador, compresor y elemento
expansor) en un mismo gabinete. Los paquetes de aire acondicionado se
usan ampliamente en bancos, restaurantes, empresas, debido a su
distribución de aire dentro de las zonas acondicionadas.
 Ilustración 13. Componentes Internos de un sistema tipo paquete

 Paquete de Aire Acondicionado frío: Capacidad de enfriamiento por

medio de un circuito de refrigeración.
 Paquete de Aire Acondicionado Frío/Calor: Se usa el mismo circuito de
refrigeración, y para calentar se le agrega una resistencia eléctrica. La
capacidad de calefacción se mide en KW.
 Paquete de Aire Acondicionado con calefacción a gas: A estas
unidades se les agrega un intercambiador de calor a fuego indirecto
proveniente del gas como fuente de energía.

III.3. Sistemas Inverter

El aire acondicionado Inverter responde a la evolución en el
funcionamiento del aire acondicionado para conseguir la mayor eficiencia
energética y un menor consumo. Un sistema con tecnología Inverter
regula el funcionamiento del compresor de los equipos de aire
acondicionado de forma que trabajen a una velocidad más constante, lo
que permite ahorros de energía de hasta el 40% con respecto a los
equipos que no utilizan este sistema.
 Ilustración 14. Funcionamiento del aire acondicionado Inverter

 Ventajas:
o Más silencioso. Evitando continuos arranques de encendido y
apagado.
o Más confort. Mantiene una temperatura estable sin cambios
bruscos.
o Más ahorro. Con la tecnología Inverter se puede ahorrar hasta un
50% de la energía dependiendo de su uso.
o Alarga la vida del aparato. Al evitar los continuos arranques de
encendido y prendido, el aparato realiza menos esfuerzos para
lograr la temperatura deseada.
o Mejora la eficiencia de la bomba de calor. El límite de la
temperatura se sitúa en bajo cero (incluso hasta -15°C).

IV. CONCLUSIONES
La guía se desarrolló de manera clara para que sea utilizado como una
herramienta de apoyo para el estudiante del Laboratorio de Refrigeración y
Aire acondicionado, haciendo una síntesis de los sistemas de aire
acondicionado y ventilación mecánica de uso común. Conociendo los
principios de climatización y todos los factores que influyen en esta, así
como el uso de cada tipo de sistema de aire acondicionado y ventilación
mecánica y las características que presentan cada uno de ellos.

Videos para práctica de laboratorio

Tipo de aire Acondicionado
https://www.youtube.com/watch?v=dfSdPngNSBY
TIPOS DE AIRE ACONDICIONADO INDUSTRIAL
