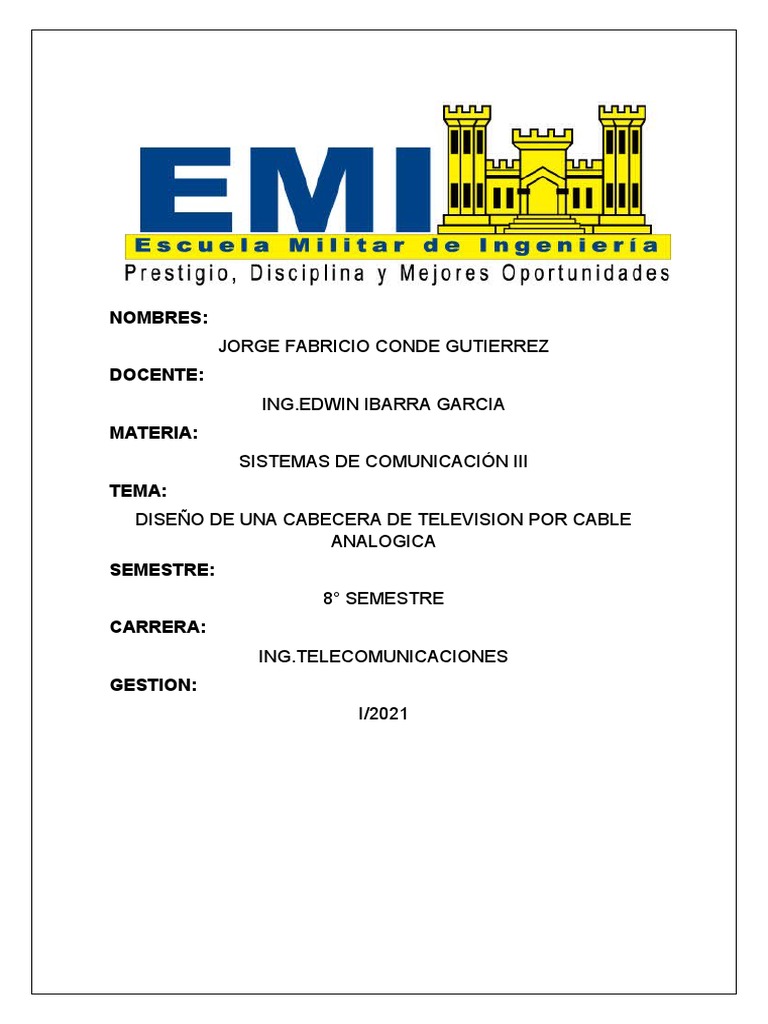

NOMBRES:

JORGE FABRICIO CONDE GUTIERREZ

DOCENTE:
ING.EDWIN IBARRA GARCIA
MATERIA:
SISTEMAS DE COMUNICACIÓN III
TEMA:
DISEÑO DE UNA CABECERA DE TELEVISION POR CABLE
ANALOGICA
SEMESTRE:
8° SEMESTRE
CARRERA:
ING.TELECOMUNICACIONES
GESTION:
I/2021
 I. INTRODUCCION
Historia de la Televisión Por Cable:
La historia de la televisión por cable tiene su comienzo como lo tienen muchas
creaciones: Son las necesidades y las circunstancias adversas los motivadores
de las innovaciones.
En el caso de la televisión por cable todo comenzó a finales de 1940 en
Pensilvania (Estados Unidos). En esa época, las pocas antenas de televisión
que existían estaban ubicadas únicamente en las grandes ciudades, como era
el caso de Filadelfia, y los pueblos tenían dificultad para recibir la señal que se
emitía desde allí.
En Mahanoy, vivía el señor John Walson, propietario de una tienda de artículos
eléctricos, quien tenía dificultades para vender sus televisores porque a los
pobladores no les interesaban ya que la señal era muy deficiente. Entonces
pensó que la clave para aumentar sus ventas estaba en mejorar la señal de
televisión, así que colocó una antena en lo alto de una torre, la instaló en una
montaña cercana y, al recibir la señal, la transportó hasta su almacén por
medio de un cable, logrando muy buenos resultados. Como es de suponer, las
ventas de sus televisores aumentaron. Este hecho lo impulsó a buscar
perfeccionar su logro mediante el uso de un cable coaxial y de amplificadores
de señal, elaborados por él mismo.
Como complemento a esto, Milton Jerrold Shapp —quien posteriormente fuera
gobernador del estado de Pensilvania—, estructuró un sistema para consolidar
la cantidad de antenas que había tanto en las tiendas como en los edificios de
apartamentos. De esta forma, una antena maestra (MATV) servía para ser
utilizada por todos los televisores de un mismo edificio. Su secreto fue la
utilización del cable coaxial y los amplificadores, capaces de llevar la señal a
varios lugares de una sola vez.
En Lansford, un pueblo cercano, Robert Tarlton, basándose en el mismo
principio de Shapp tendió una línea alrededor de todo el pueblo, dando inicio a
la televisión por cable que conocemos hoy. Con la ayuda de las innovaciones
de Shapp, la televisión por cable se propagó rápidamente hacia ciudades
remotas y zonas rurales alejadas del punto de transmisión. Por muchos años el
cable fue simplemente una especie de antena comunitaria pues su principal
objetivo era mejorar la recepción de las transmisiones realizadas por las
cadenas de televisión nacional.
Fue en el mes de junio de 1948 cuando se dio inicio a la televisión por cable.
En los años cincuenta Walson comenzó a experimentar con microondas para
llevar la señal desde ciudades distantes. De esta forma, los sistemas de
Pensilvania, que sólo tenían tres canales, aumentaron a seis o más canales
importados desde estaciones independientes de Nueva York y de Filadelfia.
Esta modalidad se fue expandiendo a otras ciudades, motivando un gran
crecimiento de la industria de la televisión.
En noviembre de 1972 se dio inicio a la televisión pagada cuando la empresa
Service Electric ofreció Home Box Office (HBO) en su sistema de cable en un
pueblo llamado Wilkes-Barre, también del estado de Pensilvania,
convirtiéndose en el primer servicio de televisión por cable pagada en los
Estados Unidos y el primero también en utilizar un satélite para distribuir su
programación. Hoy en día es considerado el sistema de televisión por cable
más grande del mundo con más de once millones de televidentes.
De la misma manera que en Estados Unidos y en Bélgica, la televisión por
cable nace en Latinoamérica con el propósito de llevar televisión a las zonas
que carecían de señales de televisión abierta. En Argentina —país cuya
infraestructura tecnológica es considerada como una de las más avanzadas del
mundo—, este fenómeno se presenta a comienzo de los años 60, como
respuesta a la necesidad de superar ya no las alturas montañosas sino las
grandes distancias que representaban un impedimento para las señales de
televisión enviadas por las pocas emisoras del momento.
Nacieron entonces los primeros circuitos cerrados de televisión que ofrecían
una sola señal generada gracias a una simple cámara de vigilancia y, poco a
poco, tanto los circuitos cerrados de televisión como las antenas comunitarias
se fueron multiplicando en el interior del país.
Durante la primera década, debido en gran medida a que no se utilizaba el
espectro radioeléctrico, era suficiente pedir un permiso municipal para poder
utilizar el espacio aéreo para la instalación de un sistema de cable. Fue hasta
1972 cuando la televisión por cable empezó a ser considerada como un
servicio especial de radiodifusión, con la creación del COMFER.
No hay certeza sobre dónde se tendió el primer cable coaxial ni quién lo hizo.
Marcos Huller —quien instaló el primer circuito cerrado de la ciudad de Salta—
asegura que lo hizo en octubre de 1962. Sin embargo, tal como consta en la
Resolución del Consejo Deliberante de Mercedes del 23 de diciembre de 1963
y según lo publicado por los diarios de la época, el Ingeniero Edsel
Aeschlimann instaló el sistema en Villa Mercedes (San Luis) en noviembre de
ese año, sistema que contó con 50 abonados desde su inicio.
La primera transmisión por cable a larga distancia se realizó el 4 de noviembre
de 1963 en la ciudad de Córdoba y consistió en transmitir la señal de un canal
de televisión a varios televisores instalados en el camino mediante un
modulador transistorizado ubicado a mil metros, con un cable coaxial RG11 y
un amplificador transistorizado con varias bajadas, según el número de
televisores.
Según lo publicado por la revista de la Asociación Argentina de Televisión por
Cable -ATVC- los Ingenieros Edsel Aeschlimann y Carlos Muscio explican
cómo fabricaban artesanalmente los equipos para poder armar un sistema de
cable. Por citar un ejemplo, los amplificadores que usaron en el año 62 eran
amplificadores a una válvula y en la línea del cable coaxial se enviaban, junto a
la señal de televisión, 110 voltios, para lograr alimentar los amplificadores.
Estos tenían, además, otras limitaciones: la cantidad de televisores a los cuales
podían llevar la señal —máximo 10— y su distancia del cabezal (Head end)
que no podía ser superior a seis cuadras. Fue con la implementación del
sistema transistorizado que logró disminuirse el voltaje a 48 voltios y, por ende,
el peligro que representaba para los técnicos.
Pero estos no eran los únicos inconvenientes. Había otro aspecto que se debía
superar y era la generación de la señal, asunto que se complicaba debido a los
altos costos de las máquinas de videotape y a la complejidad de los sistemas.
Para superar estos obstáculos, la señal se emitía mediante el uso de una
pequeña cámara de vigilancia: la Compact El 8000 de Phillips. Los primeros
operadores de cable proyectaban películas de 16 mm en blanco y negro o
diapositivas en una pantalla, tomaban las imágenes con la pequeña cámara y
las transmitían.
Inicialmente, para llevar la señal hasta los televisores se usaba cinta paralela
de 300 ohms la cual captaba todo tipo de ruidos. Posteriormente fue
reemplazado por el cable coaxial.
Con respecto a los amplificadores, se utilizaban amplificadores monocanales a
válvula ya que tampoco existían las videograbadoras. Este sistema se mantuvo
hasta llegada la década del 70 cuando apareció la primera videocasetera —la
U-Matic— que permitió superar los obstáculos técnicos y financieros.
El papel de la industria argentina en el crecimiento del cable ha sido muy
importante. Basta con citar que —según lo aseguran los expertos— hasta hace
pocos años el noventa y nueve por ciento de los cables utilizaban materiales
fabricados en el país.
II. OBJETIVO GENERAL
Realizar el diseño de una red de distribución para televisión comunitaria y
diseño de una cabecera de televisión, CATV, de la ciudad de La Paz.
III. OBJETIVOS ESPECIFICOS
 Diseñar un sistema de tv cable acorde a los requerimientos de lo
establecido.
 Identificar los recursos técnicos/materiales para el diseño de la
cabecera y para su posterior distribución a cada usuario.
 Determinar la viabilidad de la configuración de los equipos.
 Dimensionamiento de la cabecera preestablecida.
 Estimación y costos.
IV. MARCO TEORICO
La televisión por cable, comúnmente llamada simplemente cable, es un sistema
de servicios de televisión prestado a los consumidores a través de señales de
radiofrecuencia que se transmiten a los televisores fijos a través de fibras
ópticas o cables coaxiales. Usualmente se distribuyen a lo largo de
la ciudad compartiendo el tendido con los cables de electricidad y teléfono; en
oposición al método a través del aire que se utiliza en la radiodifusión televisiva
tradicional (a través de ondas de radio) en que es requerida una antena de
televisión. Los programas de radio FM, la Internet de alta velocidad,
la telefonía y otros servicios similares no televisivos también pueden ser
proporcionados por este sistema, en los que la central de cable recibla estos
otros tipos de señal. Emite, dependiendo de cable, desde 22 hasta 60 canales,
generalmente llegando a la frecuencia número 99.
Surge por la necesidad de llevar señales de televisión y radio, de índole
diversa, hasta el domicilio de los abonados, sin necesidad de que estos deban
disponer de diferentes equipos receptores, reproductores y sobre todo de
antenas.
ARQUITECTURA DE UNA LA TELEVISION POR CABLE:
Aunque existen diversas topologías de red a continuación se describe, de
forma esquematizada, una que incluye los elementos principales de una red
CATV. A fin de simplificar, no se describe la posibilidad de interactividad a
través de la propia red, en sentido ascendente, para servicios del tipo pay-per-
view o incluso para facilitar conexión a Internet. Los elementos componentes
de la red descrita son:
Cabecera
La cabecera es el centro de la red encargado de agrupar y tratar los diversos
contenidos que se van a transmitir por la red. En la Figura 1, se puede ver
como se aplica a una matriz de conmutación señales de vídeo de procedencia
muy diversa.

Figura 1: Cabecera de una red CATV

Así tenemos receptores de programas vía satélite, otros de televisión terrestre
o señales de vídeo procedentes de un centro de producción local. Por razones
de simplificación solo se representan nueve señales de entrada a la matriz,
pero su número puede ser mucho mayor, tantas como canales facilite el
operador de la red.
Después de pasar por la matriz, las señales de vídeo son moduladas para
colocar a cada una de ellas en un canal distinto y poder agruparlas en el
combinador para formar la señal compuesta que se enviará al Terminal
Cabecera de Red situado en la misma localidad de la cabecera. Otras señales
son inyectadas a codificadores analógico/digitales para ser enviados mediante
tramas de la red SDH o ATM a cabeceras remotas de redifusión situadas en
otras poblaciones distintas de la Cabecera principal.
Asimismo en la cabecera, se reagrupan todas las señales de datos
provenientes de los cablemódems situados en casa del receptor. Estas señales
son inyectadas al CMTS, donde se gestionan los servicios de datos, telefonía,
Internet, VOD, entre otros. Principalmente se conoce como head-end.
Terminal cabecera de red
El terminal cabecera de red es el encargado de recibir la señal eléctrica
generada en la cabecera y transformarla en señal óptica para su envío
por fibra a los diversos centros de distribución repartidos por la población.

Figura 2: Terminal Cabecera de Red CATV

En la Figura 2 se pueden observar los elementos que componen este terminal
así como los encargados de la distribución y reparto, que se describen a
continuación.
Centro de distribución
En el centro de distribución, la señal óptica se convierte nuevamente en
eléctrica y se divide para aplicarla a los distribuidores. En cada distribuidor
tenemos un amplificador para elevar el nivel de la señal, atenuada por la
división. A continuación la convertimos nuevamente en óptica y mediante fibra
se encamina hasta la proximidad de los edificios a servir, es lo que se
denomina fibra hasta la acera, aunque esto no sea enteramente exacto. Estas
fibras terminan en las denominadas Terminaciones de Red Óptica.
Terminación de red óptica
La terminación de red óptica es el último eslabón de la red. Colocadas,
generalmente, en zonas comunes de los edificios, como garajes o cuartos de
contadores, sirven de terminal de las fibras hasta la acera (Fiber Deep) que
portan las señales ópticas que van a ser convertidas nuevamente en eléctricas
y aplicadas a un distribuidor mediante cables coaxiales, para llevar la señal de
televisión a los domicilios de los abonados al servicio.
EQUIPOS QUE CONFORMAN LA CABECERA:
La cabecera es el centro desde el que se gobierna todo el sistema. Su
complejidad depende de los servicios que ha de prestar la red. Por ejemplo,
para el servicio básico de distribución de señales unidireccionales de televisión
(analógicas y digitales) dispone de una serie de equipos de recepción de
televisión terrenal, vía satélite y de microondas, así como de enlaces con otras
cabeceras o estudios de producción. La cabecera es también la encargada de
monitorear la red y supervisar su correcto funcionamiento.

Modelo Interno del sistema análogo de Cable

En el siguiente Diagrama en bloque, se presenta el modelo interno o lo que se
conoce como Headend/Cabecera. Esta es la parte más importante de toda
compañía de CATV. Y es donde encontramos los elementos principales de
todo el sistema

Cabecera/Headend de la Compañía de Cable (Modelo Interno)

La cabecera de red (head-end) está equipada para la prestación del servicio de
difusión de televisión. Se puede descomponer en cuatro grandes bloques:
recepción y transmisión analógica, sistema de reserva, sistema de
monitorización y sistema de transmisión óptica.
1. Antenas de recepción.
Recepción de canales satélite. Para la recepción de los canales satélite se
instalan varias antenas parabólicas.
Recepción de canales terrestres. Para la recepción de cada uno de los canales
terrestres se instala una antena profesional, cubriendo cadenas de
difusión  Nacional y local.
2. Equipos de recepción.
Receptores de TV satélite. Los receptores de satélite incluyen un sistema de
monitorización de la calidad de la señal recibida del satélite, haciendo una
medida
continua del nivel recibido y de la relación señal/ruido. Las señales de salida de
los receptores, en banda base, pasan a la matriz de conmutación.
Demoduladores de TV de canales terrestres (Sintonizadores). Se encargan de
la recepción de la señal de RF y su paso a banda base

3. Equipamiento en banda base.

Matriz de conmutación. Dispone de múltiples entradas y salidas, de forma que
cualquiera de los canales conectados a sus entradas puede ser dirigido a
cualquiera de las salidas. Las salidas de la matriz están conectadas a:
 A la entrada principal de cada modulador (principal/reserva) o
codificador.
 Al monitor de vídeo y de sonido. Se puede seleccionar cualquiera de las
entradas de vídeo y audio estéreo, para pasarlas en el monitor. Es
posible ver un canal y escuchar otro distinto.
 Al grabador de vídeo, cuya salida está conectada a la matriz, de forma
que es posible grabar un programa de audio/vídeo y luego reemitirlo.
 Al generador de caracteres, cuya salida está conectada a la matriz,
permitiendo añadir texto o gráficos a una señal de vídeo.
 A la pantalla central del generador de canal mosaico, cuya salida está
conectada a la matriz.
 A la entrada auxiliar de los moduladores. Esto permite que, cuando se
produzca una degradación en la entrada principal del modulador, éste
pueda conmutar a la entrada auxiliar, y seguir trabajando.
4. Etapa de codificación.
Codificadores o scramblers. Se instalan codificadores para los canales de
pago. Se encargan de generar la información que se transmite a los set-top o
terminales de abonado (que se ubican en el domicilio del mismo) para que
puedan decodificar los canales que haya contratado el abonado. Las salidas de
los scramblers están moduladas (en RF) y por ello se dirigen directamente
hacia los combinadores de la etapa de modulación y salida.

Etapa de modulación y de salida.

Moduladores. Los moduladores están configurados de manera que cada salida
está en la frecuencia solicitada, para que puedan ser combinadas todas ellas.
Los moduladores pueden ser monitorizados y controlados remotamente. La
salida de los moduladores se dirige hacia la etapa de combinación final.
Combinadores. Están conectados a la salida de los moduladores y scramblers,
formando varias etapas. La salida final, en RF, se dirige hacia el amplificador.
Amplificador. Proporciona el nivel de señal necesario a la etapa de divisores
(splitters) que alimentan a los transmisores ópticos, conectados a la red troncal
primaria.
Sistema de monitorización
Monitor de vídeo y audio. Se instala un equipo monitor profesional de vídeo y
audio para el control visual de los canales. Utilizando la matriz de conmutación,
cualquier canal puede ser conmutado al monitor.
Monitor de salida de RF. Se instala una unidad de monitorización del nivel de
RF en la salida de los combinadores, para medir la calidad de la señal.
Combinadores. Están conectados a la salida de los moduladores y scramblers,
formando varias etapas. La salida final, en RF, se dirige hacia el amplificador.
El combinador es un mezclador lineal grande de uso especial, encargado de
mezclar todas las señales provenientes de los modulares para que puedan ser
transmitidos por un solo cable. Las frecuencias de las señales deben ser
distintas para no producir interferencia.

ANTENA YAGI
La antena Yagi o antena Yagi-Uda es una antena direccional Inventada
en 1926 (Hace 95 años), por Hidetsugu Yagi de la Universidad Imperial de
Tohoku y, en menor parte, por Shintaro Uda (de ahí al nombre Yagi-Uda). Esta
invención dio avanzada a las antenas convencionales, produjo que mediante
una estructura simple de dipolo, combinada con elementos parásitos conocidos
como reflector y directores, se pudiera construir una antena de muy alto
rendimiento.
La invención del Dr. Yagi (Patentada en 1926 (Hace 95 años), no fue usada en
Japón en un principio, ya que el diseño original de la antena tenía como
objetivo la transmisión inalámbrica de energía. Sin embargo fue aceptada en
Europa y Norteamérica, en donde se incorporó a la producción comercial, de
los sistemas de difusión, Antena de TV y otros.
El uso de esta antena en Japón no comenzó hasta la Segunda Guerra Mundial,
cuando se supo que la invención de Yagi era utilizada como antena de radar
por los ejércitos aliados.

1. Un conductor que actúa como radiador.

2. Un elemento que actúa como captador (Balun 1).
Los elementos parásitos son aquellos que no son activos, no se conectan a la
línea de transmisión y reciben la energía a través de la inducción mutua. Se
clasifican en reflectores y directores
ANTENA PARABOLICA
La antena parabólica es un tipo de antena que se caracteriza por llevar
un reflector parabólico, cuya superficie en realidad es un paraboloide de
revolución. Las antenas parabólicas pueden ser transmisoras, receptoras o full
dúplex, llamadas así cuando pueden transmitir y recibir simultáneamente.
Suelen ser utilizadas a frecuencias altas y tienen una ganancia elevada.
En las antenas satelitales la así llamada parábola refleja las ondas
electromagnéticas generadas por un dispositivo radiante que se encuentra
ubicado en el foco del paraboloide. Los frentes de onda inicialmente esféricos
que emite ese dispositivo se convierten en frentes de onda planos al reflejarse
en dicha superficie, produciendo ondas más coherentes que otro tipo de
antenas.
En las antenas receptoras el reflector parabólico se encarga de concentrar en
su foco, donde se encuentra un detector, los rayos paralelos de las ondas
incidentes.
RECEPTOR SATELITAL
La televisión digital por satélite ofrece servicios de muy alta calidad, con gran
resolución de imagen (HD,3DTV,UHDTV), formatos avanzados de sonido
digital multicanal, subtítulos e interactividad, entre otras características.
Para la recepción de televisión a través de HISPASAT es necesaria una antena
parabólica orientada a sus satélites (30º Oeste ó 61º Oeste) y un equipo
receptor. Este receptor demodula la señal de televisión digital y la decodifica,
de manera que pueda ser visualizada de forma adecuada en el televisor.
Recepción individual por satélite
Para recibir las señales de HISPASAT de forma individual es necesario
disponer de:
 Una antena parabólica fija.
 Un LNB (Low Noise Block) Universal ubicado en la antena.
 El cable.
 Un receptor de satélite externo más conocido como STB (Set-Top Box).
Éste último puede conectarse tanto a un televisor analógico como a un
televisor digital integrado.
Recepción colectiva por satélite
Para sistemas colectivos y futuros servicios va a ser recomendable emplear un
LNB Universal con cuatro señales de salida (LNB Universal Quatro). Estas
cuatro señales pueden proporcionar simultáneamente todas las polarizaciones,
así como bandas de frecuencias: banda baja vertical, banda alta vertical, banda
baja horizontal y banda alta horizontal. Normalmente se utiliza una única de
estas cuatro salidas del LNB universal Quatro para ser distribuidas a todos los
hogares a través de la red de distribución.
Además, es necesario un elemento adicional, denominado “cabecera”, que se
encargará de distribuir la señal de televisión a cada uno de los hogares.
Una vez se tiene una señal proveniente del LNB es necesario discriminarla en
frecuencia y amplificarla, esta tarea es realizada por los receptores satelitales
los cuales trabajan en el rango de frecuencias de banda C y Ku permitiendo la
selección de canales.
MODULADOR
Una vez se tienen todas las señales que se desean distribuir por la red de
CATV es necesario que cada una de ellas se module a la frecuencia
correspondiente al canal en la cual será sintonizada. Esta labor es realizada
por los moduladores los cuales “montan” sobre una portadora RF la señal
proveniente en banda base.

En CATV se pueden distinguir 2 tipos de moduladores:

a. Modulador fijo. (De frecuencia fija de salida)
b. Modulador ágil. (De frecuencia sintonizable de salida.)
Modulador Fijo
En los de frecuencia fija de salida, la señal de entrada principal ingresa al
modulador directamente o a través de una etapa de ecualización que corrige la
diferencia de amplitud en función de la frecuencia provocada por el cable. En la
etapa moduladora se modula en AM la señal de video y la salida de
FI=45.75MHz es filtrada obteniéndose la banda lateral vestigial utilizada en
televisión. Para este filtrado suele recurrirse a filtros piezoeléctricos de
tecnología SAW (Surface Acoustic Wave) que poseen una característica de
retardo de grupo plana en toda la banda, además de excelente estabilidad en
tiempo y temperatura. La salida de este filtro ingresa a un amplificador de FI,
cuya salida tiene acceso externo al equipo.
La señal de audio esta modulada en FM, después de pasar por una etapa de
preénfasis. Luego de modulada se filtra para eliminar armónicos no deseados y
se amplifica. A la salida existe la misma facilidad de conexión que con el caso
de video.
Ambas señales (video y audio) se combinan e ingresan a un conversor de
salida del cual se obtiene la señal de frecuencia del canal requerido. Un
amplificador permite ajustar el nivel de salida que en muchos casos alcanza a
+60dBmV (portadora de video). Finalmente, el filtro de salida evita la emisión a
la red de señales espurias fuera de la banda del canal.

Moduladores Ágil
Estos equipos suelen utilizarse como reserva en cabeceras con moduladores
de frecuencia fija de salida. Figura 20 Este equipo posee un conversor de
salida sintonizable para poder ser utilizado como modulador de cualquier canal.
Por ser tan versátil, no incluye el filtro de salida, por lo cual es susceptible a las
componentes de ruido que el modulador de frecuencia fija era inmune.

COMBINADORES
A la salida de cada modulador se encuentra una señal RF que determinada
frecuencia, como todas deben viajar por el mismo canal estas deben ser
combinadas o multiplexadas en frecuencia, existen dos tipos de Combinadores:
activos y pasivos dependiendo de la forma en que realicen la tarea.
Estos equipos de salida deben presentar una alta aislación entre entradas y
una pequeña perdida de inserción, a fin de evitar la elevada atenuación de la
señal. Los combinadores pasivos son más frecuentemente usados que los
activos.
CABLE COAXCIAL
Cuando se realiza una transmisión de señales que tiene involucradas altas
frecuencias, es necesario utilizar cables especiales, ya que los alambres de
cobre utilizados normalmente no son adecuados para la transmisión de estas
frecuencias puesto que tienden a comportarse como antenas y radiar la mayor
parte de la potencia, lo cual se traduce en perdidas para el sistema. Por esto en
el caso de señales de alta frecuencia, como el caso de las señales moduladas
de TV, se utilizan cables especialmente diseñados par evitar pérdidas o
atenuación de la señal recibida.
Un cable coaxial puede definirse como dos conductores metálicos que
comparten el mismo eje y están separados por un material dieléctrico (no
conductor). Se llama coaxial porque el conductor central y la malla externa
tienen un eje común. En CATV se utilizan cables coaxiales de varios tipos

Las señales se atenúan al viajar en los dos sentidos: desde el Centro de

transmisión hacia las instalaciones del suscriptor. El cable no atenúa a todas
las frecuencias por igual en las frecuencias bajas se atenúan menos y en las
frecuencias altas sufren mayor atenuación.
Al llegar al amplificador, éste incrementa los niveles de las señales y le da una
pendiente positiva al conjunto de las portadoras para contrarrestar su pendiente
negativa

De esta manera, todos los canales llegarán al suscriptor con el mismo nivel.}
En las tablas de especificaciones, las atenuaciones e indica en decibeles por
unidad de longitud. En la siguiente se muestra un ejemplo de una hoja de
especificaciones.
RACK
Un rack, armario rack, armario informático o cabinete, es un tipo de estructura
diseñada especialmente para alojar en su interior dispositivos tecnológicos,
como equipos o servidores, así como equipos de red, como switches o routers,
entre otros.
Los rack suelen tener una estructura metálica que les brinde una excelente
robustez y seguridad, además de un panel frontal que suele ser de cristal de
manera que podamos ver el estado de los equipos del interior sin necesidad de
abrirlo. Estos rack suelen tener además un sistema de cierre por llave para
evitar que cualquiera pueda tener a mano los equipos de red. Además del
peso, también están preparados para quedar anclados al suelo o a la pared y
evitar que alguien los pueda robar.

V. MARCO PRACTICO
Identificar los canales de televisión por cable que vamos a dar servicio. –
5 canales locales en VHF
2 canales locales en UHF

Tas
Forma a de Relaci
Resoluci
Múltipl Operado Can Nomb to de bits ón de EP
ón de
ex r al re image de aspect G
Video
n Vide o
o

Ministerio
de 3,90
TV 1080i6
Culturas 1920x108 0
? UHF 1.1 Cultur 0 16:9 SI
y 0 Kbp
as HDTV
Turismo s
(Bolivia)

16 UHF EETB 7.1 Bolivia 1080i6 1920x108 7,50 16:9 NO

TV 7.1 0 8 0
 Kbp
HDTV
s

7,50
1080i6
Bolivia 1920x108 0
7.2 0 16:9 NO
TV 7.2 8 Kbp
HDTV
s

300
Bolivia 240p3
7 320x240 Kbp 4:3 NO
TV SD 0
s

3,90
1080i6
TVU 1920x108 0
4.1 0 16:9 SI
HD 0 Kbp
HDTV
s

Universid
ad Mayor 400
14 UHF TVU 1 240p3
de San 4.2 320x192 Kbp 16:9 NO
seg 0
Andrés s

400
TVU S 240p3
4 320x192 Kbp 4:3 NO
D 0
s

10 canales del grupo FOX

FOX Channel será STAR Channel
FOX Life será STAR Life
FOX Premium será STAR Premium
FOX Premium Movies será STAR Hits
FOX Premium Series será sera STAR Series
FOX Premium Action será STAR Action
FOX Premium Comedy será STAR Comedy
FOX Premium Family será STAR Fun
FOX Premium Cinema será STAR Cinema
FOX Premium Classics será STAR Classics
FOX Premium 1 en Brasil será STAR Hits
FOX Premium 2 en Brasil será STAR Hits 2
5 canales del grupo HBO
  HBO
Señal principal del pack, emite películas de estreno y de renombre, películas
originales y series originales de mayor éxito.

 HBO2
Canal secundario, presenta más películas, series exitosas y películas
originales, así como películas de categoría R (+17/+18) durante el día a
diferencia de HBO. Era anteriormente conocido como y parecido a la
señal HBO Plus (HBO+).

 HBO Comedy
Películas sentimentales y películas que hacen reír, así como retransmisiones
de series cómicas y especiales de HBO. También emite películas R (+17/+18)
durante el día pero solo transmiten especiales de comedia para adultos durante
la noche. Parecida a la señal HBO Pop.

 HBO Family
Películas y series que apuntan a una teleaudiencia más joven así como
películas para toda la familia. Solo transmiten películas categoría G o PG
durante el día y películas PG13 durante la noche.

 HBO Latino
Versión en español del canal en inglés. Transmite producciones de HBO
incluyendo series en inglés dobladas al español así como Blockbusters de
Hollywood y películas en español. También transmite eventos de boxeo con
comentarios en español.

 HBO Signature
Películas de calidad, series originales de HBO y especiales preparados
principalmente para las mujeres que es el público objetivo del canal. Era antes
conocido como HBO 3.
3 canales mexicanos

Telenovelas, noticias,
Ciudad
Las XEW- deportes, Grupo
de 2.1 137
Estrellas TDT entretenimiento y cine Televisa
México
mexicano

Deportes, series
infantiles y juveniles,
series dramáticas,
Ciudad comedias de
XHGC- Grupo
Canal 5* de 5.1 situación, reality 80
TDT Televisa
México shows y películas (en
su mayoría,
programación de
origen extranjero)

Noticias, deportes,
Ciudad entretenimiento,
Azteca XHDF- TV
de 1.1 telenovelas, películas 96
Uno TDT Azteca
México nacionales y
extranjeras

Ciudad Noticias, programas

XHTVM- No TV
ADN 40 de de opinión, deportes, 48
TDT Aplica Azteca
México cultura.

5 canales infantiles
 Disney XD
  Disney Channel
 Cartoon Network
 Nickelodeon
 Discovery Kids
1. Hoja Técnica de una Antena Yagi
Características principales

Marca Megalite

Modelo A12000

Otras características
Ubicación de la antena de TV: Externo
Banda de frecuencia de la antena de TV: UHF
Rango de recepción de la antena de TV: 20 km
Material de la antena de TV: Aluminio
TV digital terrestre: Sí
Descripción
ANTENA DIGITAL TDA / UHF

- MODELO A12000
- MARCA MEGALITE
- Largo: 80cm
- Diseño de oscilador patentado , Frequencia de ancho de banda
- Rango de Frequencia: 470- 862Mhz
- Ganancia: 10-12 dbi
- Impedancia: 75 ohms
2. Hoja Técnica de una Antena Parabólica
Diámetro: 3.00 Metros
Ganancia: 39.7 dBi en Banda-C / 49.2 dBi en Banda-Ku
Relación Foco a Diámetro: 0.30
Temperatura de ruido: 25° K a 30° de elevación
Polarización: Lineal o doble
Alimentación: Guía de onda
Montaje: Tipo Az/El
Diámetro del mástil de montaje: 3.5″
Superficie reflectora
Lámina sólida de aluminio reforzada y recubierta con fibra de vidrio.
Distancia focal: 0.90 metros
Numero de secciones: 8
Peso del plato: 36.000 Kg.

3. Receptor Satelital
MODULO: FUTV4031A Quad TLC IRD
 4 módulos separados en caso 1U, cada módulo integra un IRD y un
decodificador
 DVB-S de entrada Tuner
 Menú operativo fácil de usar y fácil
 OSD imagen TV-test (DVB ETS 300 706) y de subtítulos de apoyo
 PAL Auto-conmutación / NTSC
 El último canal de ahorro de Auto
 4 al diseño del módulo receptor de satélite 4, más compacto en la
estructura
 4. Hoja Técnica de un Modulador
El Modulador de Señal de Vídeo basa  ( MODULADOR TV ) su funcionamiento
en convertir la señal de video a un canal (a escoger) de UHF de televisión
convencional y entonces enviarla junto con otras señales diferentes por el
mismo cable coaxial / antena (tipo RG59 o equivalente). Los moduladores, son
precisamente los dispositivos que habilitan la señal de video modulandola
sobre otra señal de RF (UHF). Este Modulador TV es fácilmente programable,
ofreciendo una señal limpia y nítida la cual puede coexistir perfectamente con
otras señales moduladas en el interior de nuestro hogar, ideal para la
distribución de señales de vídeo a otros TV de nuestro hogar.
 El Modulador de señales de video, permite que introduciendo cualquier fuente
de video y audio ( cámaras, DVD, Sintonizadores TDT Televisión Digital
Terrestre con salida video, Receptores Satelite, etc ) la señal saldra modulada
en los canales UHF tipicos de TV, pudiendose sintonizar en cualquier TV de el
hogar. Muy util en redes de vecinos
que quieren ver una cámara a traves de los circuitos de distribuicion de la señal
de TV, támbien es practico a la hora de llevar señales TDT a otros televisores
de la casa desde un solo sintonizador con salida video compuesta, o en la
tipica aplicación domótica de videoportero en TV y en cualquier aplicacion
donde queramos utilizar un Tv como monitor que no tenga entrada directa de
video y cuya unica entrada sea la tipica conexión de antena. El canal sobre el
que se modula es totalmente ajustable para no solapar con otras transmisiones
comerciales.

Canales de TV: desde el CH 21 al CH 69(+-1 Ch).

Formato PAL/BG
TEST VIDEO: Canal 36/591,25MHz
Entradas: RCA Audio / Vídeo y Euroconector
Alimentación: 9 V DC (200mA) Incluido
Incluye cable RF
5. Hoja Técnica de un Combinador Analógico
Marca: Dixon SKU: X6824
Rango Frecuencia: 5~862 MHz.
Entradas: 24 unidades
Pérdida de retorno: ≥16 dB.
Impedancia de entrada / salida: 75 Ohm.
Pérdida de inserción: 20.5 dB.
Pasivo.
 6. Rack
Los armarios rack suelen tener unas alturas desde 6U (266.7 mm) hasta un
total de 47 U (2089.15 mm, más de 2 metros). La anchura más utilizada en este
tipo de armarios, aunque no está estandarizada, es de unos 600 mm, y la
profundidad sí que es completamente variable, teniendo que elegir la adecuada
el administrador donde quepan los equipos, el cableado de los mismos y,
además, garantice una buena refrigeración.

DIAGRAMA:
VI. CONCLUSIONES Y RECOMENDACIONES
Una manera de mejorar la señal entregada por la antena de recepción es la
implementación de filtros pasivos, de esta manera se asegura la eliminación
otras señales lo cual puede causar problemas de oscilación.
Es muy necesario el contar con una herramienta de conversión de medidas, ya
que, en relación a mediciones de ganancia, la mayoría de estas son en relación
a algún parámetro adicional y se necesita tener en una misma unidad todas las
mediciones.
Es necesario el realizaran mantenimiento periódico a las instalaciones
internas , una buena señal de televisión por cable no podrá ser receptada si
existen conexiones defectuosas en los televisores o antenas.
El sistema repetidor irradia una señal con un nivel de ganancia que asegura
una buena recepción en los televisores.
La utilización de canales adyacentes para la radiodifusión de televisión asegura
que no habrá interferencia hacia otras señales de televisión emitidas al aire.
El 100% de la población que recibe la señal retransmitida se encuentra
satisfecha al contar con un canal de televisión tan importante como es CANAL
UNO, ya que cuenta con programación para todos los géneros y edades,
especialmente la programación infantil y las telenovelas.
RECOMENDACIONES
Una manera de mejorar la señal entregada por la antena de recepción es la
implementación de filtros pasivos, de esta manera se asegura la eliminación
otras señales lo cual puede causar problemas de oscilación.
Es muy necesario el contar con un una herramienta de conversión de medidas,
ya que en relación a mediciones de ganancia, la mayoría de estas son en
relación a algún parámetro adicional y se necesita tener en una misma unidad
todas las mediciones.
Es necesario el realizaran mantenimiento periódico a las instalaciones internas
del entorno, una buena señal de televisión en el aire no podrá ser receptada si
existen conexiones defectuosas en los televisores.
VII. BIBLIOGRAFIA
 FORERO, F. and perfil, V., 2021. CABECERA. [online]
Hfcfredy.blogspot.com. Available at:
<http://hfcfredy.blogspot.com/p/cabecera.html> [Accessed 21 March
2021].
 Siles, G. and Laguna, A., 2021. REVISIÓN Y ANÁLISIS CRÍTICO
SOBRE LA IMPLEMENTACIÓN DE LA TELEVISIÓN DIGITAL
TERRESTRE EN BOLIVIA. [online] Scielo.org.bo. Available at:
<http://www.scielo.org.bo/scielo.php?pid=S2518-
44312019000100009&script=sci_arttext> [Accessed 21 March 2021].
 Repositorio.espe.edu.ec. 2021. [online] Available at:
<https://repositorio.espe.edu.ec/bitstream/21000/96/1/T-ESPE-
012081.pdf> [Accessed 21 March 2021].
 2021. [online] Available at:
<https://repositorio.umsa.bo/xmlui/bitstream/handle/123456789/1539
1/EG-1157-Aduviri%20Callizaya%2C%20Arcenio.pdf?
sequence=1&isAllowed=y> [Accessed 21 March 2021].
 ANTENA YAGI: Articulo.mercadolibre.com.ar. 2021. Antena Tda Tv
Digital Hd Tdt Tipo Yagi Hdtv Uhf Mod.a12000 - $1.499,00. [online]
Available at: <https://articulo.mercadolibre.com.ar/MLA-878632107-
 antena-tda-tv-digital-hd-tdt-tipo-yagi-hdtv-uhf-moda12000-
_JM#position=1&type=item&tracking_id=bb997f50-9c0d-4690-950b-
11d04aa2eb3f> [Accessed 21 March 2021].
 ANTENA PARABOLICA: Antenas de Jalisco. 2021. Antena
parabólica de 3 metros de diametro en foco primario, para banda
C/KU AJ-3M - Antenas de Jalisco. [online] Available at:
<https://www.antenas.com.mx/producto/antena-parabolica-de-3-
metros-de-diametro-en-foco-primario-para-banda-c-ku/> [Accessed
21 March 2021].
 RECEPTOR SATELITAL: Es.fmuser.net. 2021. FMUSER
FUTV4031A Receptor de satélite IRD cuádruple FTA (entrada de 4
DVB-S RF, entrada ASI, salida ASI, salida AV) con demodulación ＆
Decodificación-DTV Front End Equipment-FMUSER Radio FM / TV
One-Stop Proveedor. [online] Available at:
<https://es.fmuser.net/content/?1570.html> [Accessed 21 March
2021].
 MODULADOR: S.L., A., 2021. MODULADOR SEÑAL DE VÍDEO /
MODULADOR TV / MODULADOR TELEVISION. [online]
Domodesk.com. Available at: <https://www.domodesk.com/190-
modulador-senal-de-video--modulador-tv.html> [Accessed 21 March
2021].
 COMBINADOR: 24, C., 2021. Combinador Pasivo 24 - kroton.
[online] kroton. Available at:
<https://www.kroton.com.pe/en/product/combinador-pasivo-24/>
[Accessed 21 March 2021].
 RACK: RedesZone. 2021. Qué es un rack, diferentes tipos y dónde
comprar estos armarios. [online] Available at:
<https://www.redeszone.net/2019/03/17/rack-armario-que-es/>
[Accessed 21 March 2021].
