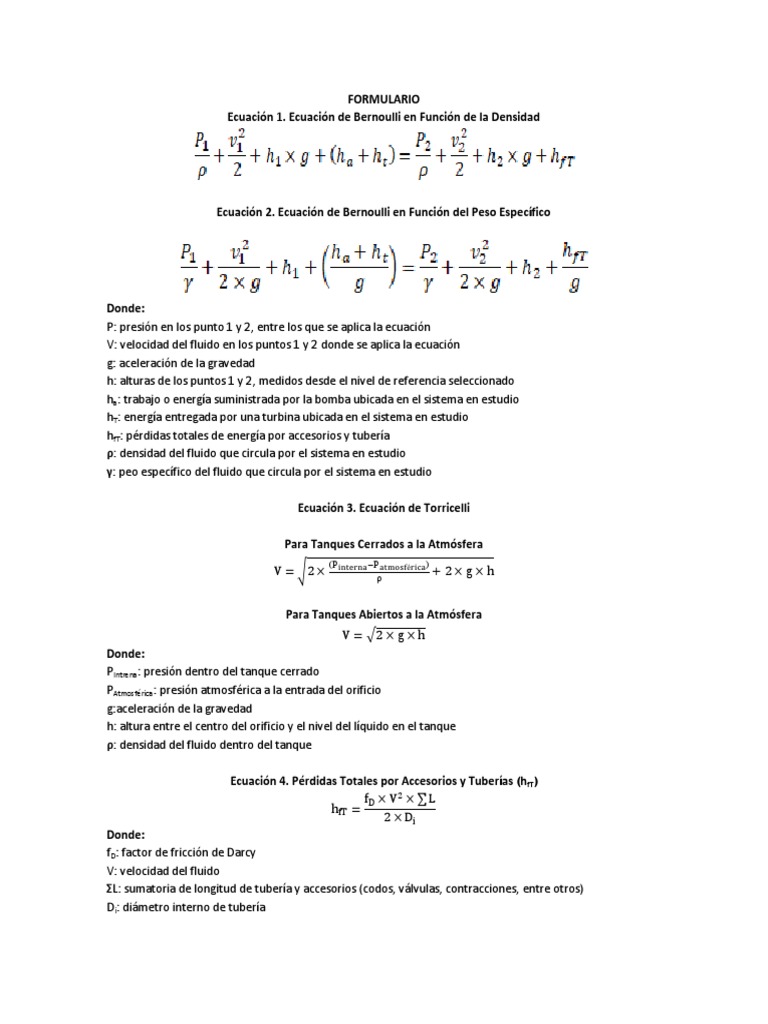

FORMULARIO

Ecuación 1. Ecuación de Bernoulli en Función de la Densidad

Ecuación 2. Ecuación de Bernoulli en Función del Peso Específico

Donde:
P: presión en los punto 1 y 2, entre los que se aplica la ecuación
V: velocidad del fluido en los puntos 1 y 2 donde se aplica la ecuación
g: aceleración de la gravedad
h: alturas de los puntos 1 y 2, medidos desde el nivel de referencia seleccionado
ha: trabajo o energía suministrada por la bomba ubicada en el sistema en estudio
hT: energía entregada por una turbina ubicada en el sistema en estudio
hfT: pérdidas totales de energía por accesorios y tubería
ρ: densidad del fluido que circula por el sistema en estudio
γ: peo específico del fluido que circula por el sistema en estudio

Ecuación 3. Ecuación de Torricelli

Para Tanques Cerrados a la Atmósfera

Para Tanques Abiertos a la Atmósfera

Donde:
PIntrena: presión dentro del tanque cerrado
PAtmosférica: presión atmosférica a la entrada del orificio
g:aceleración de la gravedad
h: altura entre el centro del orificio y el nivel del líquido en el tanque
ρ: densidad del fluido dentro del tanque

Ecuación 4. Pérdidas Totales por Accesorios y Tuberías (hfT)

Donde:
fD: factor de fricción de Darcy
V: velocidad del fluido
ƩL: sumatoria de longitud de tubería y accesorios (codos, válvulas, contracciones, entre otros)
Di: diámetro interno de tubería
 Ecuación 5. Factor de Fricción de Darcy
Autor Ecuación Régimen de Flujo
 Laminar
Hagen - Pouseville
(Re <2100)
 Turbulento
Blasius (Re>4000)
 Tubería lisa
 Transición
(2100>Re>4000)
Altshul  Turbulento
(Re>4000)
 Tubería rugosa
 Turbulento
Moody - Churchill (Re>4000)
Tubería rugosa

Donde:
Re: número de Reynolds
Ɛ: rugosidad de tubería (mm)
D: diámetro interno de la tubería (mm)

Ecuación 6. Número de Reynolds (Re)

Donde:
ρ: densidad del fluido que circula por la tubería
Di: diámetro interno de tubería
V: velocidad del fluido
μ: viscosidad del fluido que circula por la tubería

Ecuación 7. Caudal (Q)

Donde:
V: velocidad del fluido
A: área de la sección transversal de la tubería

Ecuación 8. Área de la Sección Transversal de la Tubería

Donde:
π:constante
ri: radio interno de la tubería
Di: diámetro interno de la tubería
 Ecuación 9. Trabajo o Energía Suministrada por una Bomba Hidráulica

Donde:
PDescarga: presión en la salida de la bomba hidráulica
PSucción: presión en la entrada de la bomba hidráulica
ρ: densidad del fluido que es impulsado por la bomba hidráulica

Ecuación 10. Potencia Entregada por la Bomba Hidráulica al Fluido (Pf)

Donde:
ha: trabajo o energía suministrada por la bomba ubicada en el sistema en estudio
m: flujo másico del fluido que circula por la tubería

Ecuación 11. Flujo Másico

Donde:
Q: caudal que circula por la tubería
ρ: densidad del fluido que circula por la tubería

Ecuación 11. Eficiencia o Rendimiento de una Bomba Hidráulica (η)
