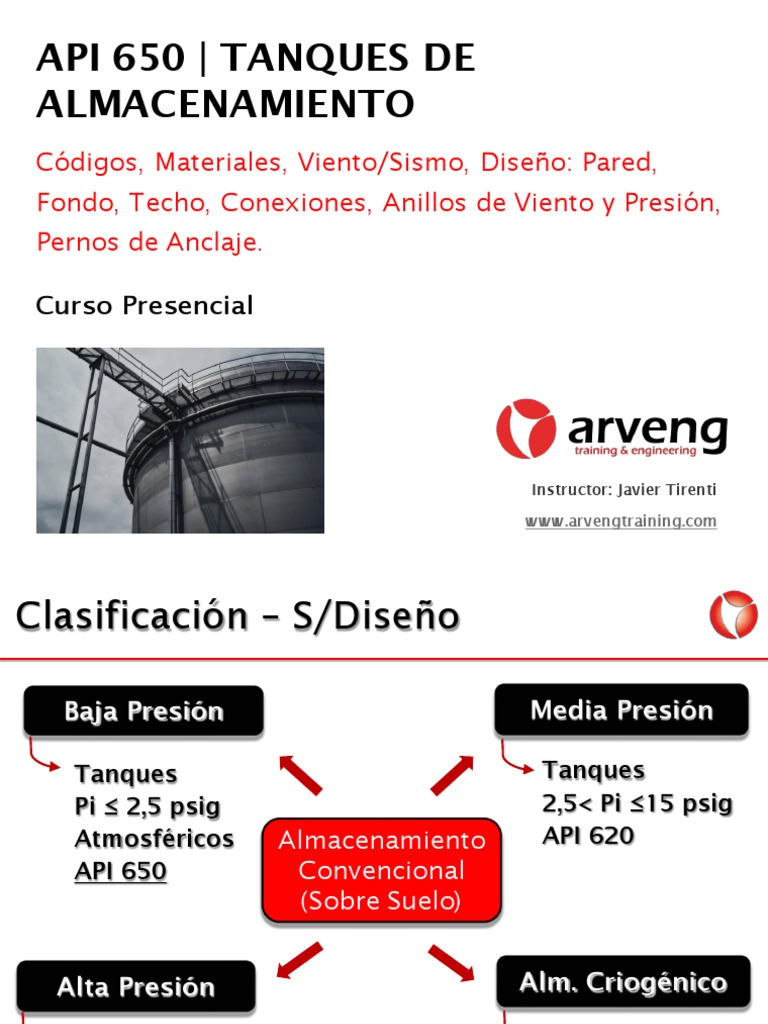

API 650 | TANQUES DE

ALMACENAMIENTO
Códigos, Materiales, Viento/Sismo, Diseño: Pared,
Fondo, Techo, Conexiones, Anillos de Viento y Presión,
Pernos de Anclaje.

Curso Presencial

Instructor: Javier Tirenti

www.arvengtraining.com
Clasificación – S/Diseño

Baja Presión Media Presión

Tanques Tanques
Pi ≤ 2,5 psig 2,5< Pi ≤15 psig
Atmosféricos Almacenamiento API 620
API 650 Convencional
(Sobre Suelo)

Alta Presión Alm. Criogénico

Rec. a presión -160 ºC, Vol.

Pi > 2,5 psig API 620 App.Q
ASME VIII NFPA 59, EN 1473
Materiales - Corrosión

Ciclo natural de los aceros

Diseño – Presión Interior
Presión Interior:

➙ Son tanques
atmosféricos.

➙ Presión igual a la
atmosférica.

➙ Máximo: 18 kPa.

➙ Si la Pd es mayor,
API 620.
Diseño – Presión Exterior
Presión Exterior: Apéndice V
➙ Presiones entre:
0,25 psig < P < 6,9 psig
➙ Diseños más restrictivos:
o Techos cónicos soportados.
o Techos cónicos auto-
soportados.
o Techo tipo domo-sombrilla.
o Envolventes.
o Anillos intermedios.
o Fondos.
Métodos de Cálculo

Método del Pie (“One Foot”)

Punto de diseño variable

Análisis elástico (FEA)

➔ La pared del tanque representa el 60% del material

del tanque.
➔ El espesor está gobernado por la condición PH.
➔ El espesor será siempre decreciente.
Cálculo de la Pared – Método del Pie
Método del Pie:
API 650, 5.6.3.2:
El punto de diseño se sitúa 1pie
por encima de borde inferior:
td = Esp. diseño
tt = Esp. prueba hidrost.
D = Ø (fibra media)
Prueba hidrostática:
H = Nivel de líquido
G = Densidad relativa
CA = Corr. admisible
S = Esf. Admisible Tabla
t será el mayor de ambos. 5.2 a) y 5.2 b)
Diseño del Fondo
Distribución típica de chapas para tk Ø ≤ 12,5 m:
Diseño del Techo – Fijo
Ejemplo de Domo Autosoportado:
Diseño del Techo – Fijo
Domo de Aluminio:
➙ Más livianos
➙ Autosoportados
➙ Más costosos
➙ Sólo Apernado
➙ Estructura triangular
➙ Tk de gran diámetro
➙ Criterios de diseño:
o Apéndice G
o La de diseño máx.
es 90º C
Diseño del Techo – Flotante Externo
Escalera Rodante / Móvil:
Partes Estructurales – Partes

Largueros

Vigas

Columnas
Conexiones
Plataformas y Escaleras
Acciones de Viento
Acciones del Viento:
Acciones de Sismo
Acciones de Sismo:
Tanques Soportados
Consideraciones:
➙ API 650, punto 5.12
➙ Tanque mecánicamente
soportado.
➙ Causas:
o Viento, punto 5.11
o Sismo, punto E6
o P.interna, punto F.7
➙ Resistencia al
levantamiento (Uplift)
Manejo de Chapas
