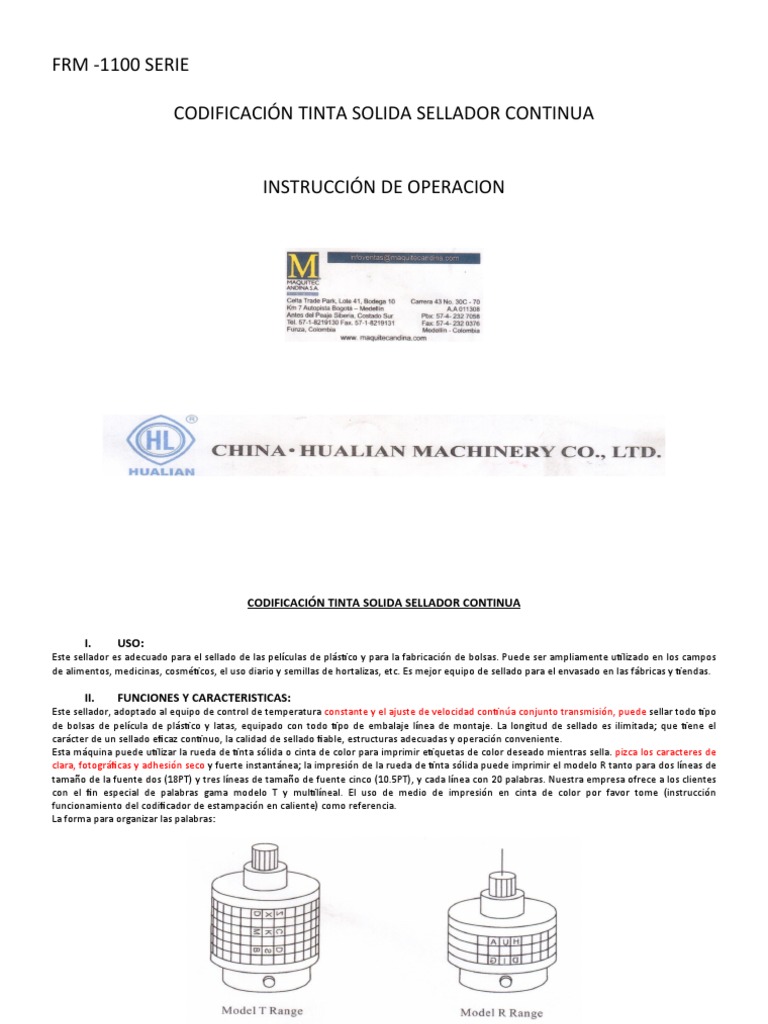

FRM -1100 SERIE

CODIFICACIÓN TINTA SOLIDA SELLADOR CONTINUA

INSTRUCCIÓN DE OPERACION
 CODIFICACIÓN TINTA SOLIDA SELLADOR CONTINUA

I. USO:
Este sellador es adecuado para el sellado de las películas de plástico y para la fabricación de bolsas. Puede ser ampliamente utilizado en los campos
de alimentos, medicinas, cosméticos, el uso diario y semillas de hortalizas, etc. Es mejor equipo de sellado para el envasado en las fábricas y tiendas.

II. FUNCIONES Y CARACTERISTICAS:

Este sellador, adoptado al equipo de control de temperatura constante y el ajuste de velocidad continúa conjunto transmisión, puede sellar todo tipo
de bolsas de película de plástico y latas, equipado con todo tipo de embalaje línea de montaje. La longitud de sellado es ilimitada; que tiene el
carácter de un sellado eficaz continuo, la calidad de sellado fiable, estructuras adecuadas y operación conveniente.
Esta máquina puede utilizar la rueda de tinta sólida o cinta de color para imprimir etiquetas de color deseado mientras sella. pizca los caracteres de
clara, fotográficas y adhesión seco y fuerte instantánea; la impresión de la rueda de tinta sólida puede imprimir el modelo R tanto para dos líneas de
tamaño de la fuente dos (18PT) y tres líneas de tamaño de fuente cinco (10.5PT), y cada línea con 20 palabras. Nuestra empresa ofrece a los clientes
con el fin especial de palabras gama modelo T y multilíneal. El uso de medio de impresión en cinta de color por favor tome (instrucción
funcionamiento del codificador de estampación en caliente) como referencia.
La forma para organizar las palabras:
 III. ESTRUCTURA TEORICA DE TRABAJO

Esta máquina está formada por el marco, el regulador de velocidad, el sellado del sistema de control de temperatura, sistema de transmisión y
transporte y sistema de impresión, etc.

Después de poner a través de la fuente de alimentación, elementos electro térmico que producen calor se eleva rápidamente la temperatura de
ambos bloques de calor superior e inferior. Se debe utilizar el controlador de temperatura y regulador de velocidad para ajustar la temperatura que
necesita la bolsa de embalaje de plástico que se transmite por cinta transportadora, su parte de sellado será trasladada al área de calentamiento, la
cinta de sellado es presionada por dos bloques de calentamiento y ruedas de impresión allí, lo que hace que la película de fusible plástico
permanezca juntos, y luego se transporta a la zona de enfriamiento para que baje su temperatura, también son presionados por la rueda de
impresión, que puede presionar raya, modelo compensarse y, así como la etiqueta de color que necesita por parte del sellado.

La parte de conducción del sellador se compone de un cinturón de sellado, guía del cinturón y una cinta transportadora, la banda que están
trabajando o interrumpida de forma sincrónica.
 IV.
FR-
  FRM-1100W FRM-1100K FRM-1100L 1100AL/S FRM-1100AL/M FR-1100AL/L FRS-1100W FRCS-1100W FR-1100LST
MODELO HORIZONTAL GRAN MESA VERTICAL VERTICAL VERTICAL VERTICAL HORIZONTAL HORIZONTAL VERTICAL
    TINTA SOLIDA TINTA SOLIDA TINTA SOLIDA BI CALOR BI CALOR BI CALOR COLOR COLOR CINTA BI CALOR
  CODIFICACIÓN CODIFICACIÓN CODIFICACIÓN SELLADOR SELLADOR SELLADOR CINTA CODIFICACIÓN SELLADOR
OFF SELLADOR DE
ELEMENTO SELLADOR SELLADOR SELLADOR CODIFICACIÓN CODIFICACIÓN GAS
            TINTA SOLIDA   SELLADOR
VOLTAGE AC 220V/50Hz 110V/60Hz
PODER 100W 180W 370W 750W 120W 720W 100W
SELLADO DE PODER 300Wx2 300Wx4 300Wx2 300Wx2 300Wx4
CALEFACCIÓN IMPRESIÓN
80W 100W
DE ENERGÍA
VELOCIDAD DE SELLADO 0-8m/min. 8m/min. 0-8m/min.
ANCHO DE SELLADO 8mm 10mm
RANGO DE TEMPERATURA 0-300ºC
CATEGORÍA DE IMPRESIÓN TINTA SOLIDA   TINTA SOLIDA   COLOR CINTA
ALTURA DE SELLADO
CENTRO DE 20-80mm 100-500mm 320-580mm 450-700mm 20-80mm 1090mm
TRANSPORTADORA
PELÍCULA GRUESA
< 0,10mm < 0,18mm < 0,10mm < 0,18mm
(MONOCAPA)
TRANSPORTADORA
1100x205(mm) 1400x205(mm) 1900x205(mm) 2400x205(mm) 1100x205(mm) 1400x205(mm)
TAMAÑO
MAX. SOLA
TRANSPORTADORA 2.5 Kg. 5 Kg. < 10Kg. < 25Kg 2.5 Kg.
CARGANDO
MAX. GENERAL
TRANSPORTADORA 7.5 Kg. 15 Kg. 30 Kg. 75 Kg. 7.5 Kg.
CARGANDO
DIMENSIÓN 1100x610x1030(m 1450x620x1030(m 1950x550x1100(m 2430x740x1450(m 1100x610x1030(m 1050x600x1350(m
1450x580x1480(mm) 1400x610x1030(mm)
(LxWxH) m) m) m) m) m) m)
PESO 85kg 95kg 100kg 125kg 230kg 90kg 115kg 110kg
Nota:
1. El marco de impresión de Modelo FR-1100AL / S y FR-1100AL / L no puede leer la instrucción del marco de la impresión.
2. Para las instrucciones de las partes de impresión en color de FRS-1100W y 1100W FRCS puede tomar la codificación de cinta selladora (el manual de funcionamiento del color
de la cinta de la máquina de codificación caliente) para referencia.
 V. FIGURAS DE LA TEORIA ELECTRICA:

K1:Swich de encendido / apagado K2:Swich / trabajo (ajustar la velocidad) K3:Swich / ventilador K4:Swich/ calefacción K5:Swich impresora de encendido / apagado W1:Resistencia a la regulación de velocidad
W2:Resistencia a la rueda de regulación de temperatura de tinta W3:Rueda de impresión de resistencia regulación del tiempo de partida MD: Motor de velocidad ajustable DF: Ventilador TEFD: Termómetro
R1,R2:Tubería de calefacción P: Calefacción perilla de regulación de la temperatura E: par termoeléctrico AP2: Placa de control de calor rueda de tinta R3,R4:Tubo de calefacción de la rueda de tinta Yc1,Yc2:
Embrague magnético.

FRM-1100W
1. Pedestal 2.Manija de bloqueo 3.Bloque deslizante Soporte 4.Cinturón de guía 5.Cinta transportadora 6.Rodillo de accionamiento 7. Impresión de la rueda de silicio 8.Cinturón de guía 9.Rueda de impresión
10.Rueda de tinta seca 11.Bloque de calentamiento de la rueda de tinta 12.Marco 13.Patrón de rueda de impresión 14.Placa de control eléctrico 15.Rueda de conducción 16.Bloque de refrigeración
17.Botón de ajuste 18.Sellado/rueda presionando 19.Bloque de calentamiento 20.Cinta de sellado 21.Rueda motriz 22.Rodillo accionado 23.Abertura de alimentación 24.Mesa de trabajo fija 25.Botón de
ajuste 26.Mesa transportadora 27.mesa transportadora de ajuste del volante 28.Altura de la máquina ajustando volante 29.Ricino / nido
 FRM-1100L
1. Abertura de alimentación 2. Regulador de cinta transportadora 3. Ajuste del volante de mesa transportadora

FRS-1100W
1. soporte 2. Pedestal 3. Soporte bloque deslizante 4. Mesa transportadora 5. Rodillo conductor 6. Cinta transportadora 7. Rueda de guía 8. Cinturón de guía 9. Cinta de color 10. Color de la cinta corsé
11. Reductor aparatos eléctricos 12. Patrón de rueda de impresión 13. Rueda conductora 14. Sellado de correa 15. Bloque de enfriamiento 16. Mando de ajuste 17. Sellado/ rueda de presión 18. Bloque de
calefacción 19. Rueda motriz 20. Placa de control 21. Abertura de alimentación 22. Rodillo accionado 23. Mesa de trabajo fija 24. Marco 25. Manivela 26. Biela 27. Perilla de la palabra de grano
28. Palabra de grano 29. Soporte 30. Botón de ajuste mesa transportadora 31. Mango de bloqueo 32. Transportador elevador mesa volante 33. Volante de elevación de la máquina
 FRM-1100AL/M
1. Castor 2. Perno de ricino 3. Soporte de ricino 4. Reductor Base 5. Mesa transportadora 6. Rodillo de accionamiento 7. Cinta transportadora 8. Reductor 9. Abrazadera fija 10. Perno de unión 11.
Abrazadera deslizante 12. Tuerca de elevación 13. Tornillo de elevación 14. Cubierta de seguridad 15. Rueda de tinta barra estabilizadora botón de ajuste 16. Refrigeración mando bloque de ajuste 17. Volante de
elevación 18. Eje vertical 19. Caja de control 20. Guía ingesta soporte de la polea 21. Guía de polea de admisión 22. Cinturón de guía 23. Asamblea junta universal 24. Montaje de la caja de cambios 25.
Rodillo accionado 26. Transportador de soporte del ajuste de la correa 27. Transportadora mando de ajuste del cinturón 28. Mesa de trabajo 29. Parada polo 30. Líder 31. Rodamiento líder 32. Dejar de varilla
de polo 33. Rodamiento líder

1. PANEL DE CONTROL (FRM-1100)

 2. PREPARACIÓN PARA EL TRABAJO:

(1) Esta máquina está equipada con tres cortezas toma a tierra, y asegúrese de que está bien conectado por su seguridad.
(2) Cuando se utiliza la primera vez o se deja demasiado tiempo intermedio sin utilizar, se humedecen los elementos calentadores electrónicos,
se necesita varios minutos a baja temperatura de precalentamiento antes de la operación normal.
(3) Se debe ajustar la calefacción de la mesa transportadora, la posición adecuada para el tamaño total y el ángulo de la bolsa que va a sellar.
(4) De acuerdo con el tamaño de línea de sellado a la bolsa superior, regular la posición de la abertura de alimentación.
(5) De acuerdo con el material y el espesor que se selló, regular la holgura entre la calefacción y los bloques de refrigeración.
(6) El ajuste de desplazamiento horizontal de la mesa en la máquina transportadora, aflojar dos tuercas (1) en la parte inferior de la mesa
transportadora. Sujetarlos después de mover hacia afuera de la mesa transportadora, y el equipado del eje de conexión (2) estaría en las
piezas de repuesto, en juntas es universal.

3. PUESTA EN FUNCIONAMIENTO DE TRABAJO:

(1) Poner a través del poder, los que indican destellos de luz y ajusta la perilla de velocidad de regulación, todas las partes de transporte
trabajarán de forma sincrónica.
(2) micro-ajuste de la perilla de la rueda la impresión del patrón, y hacer que la rueda giratoria, a continuación, ajuste a una presión adecuada.
(3) una vez que gire el mando de la calefacción, la luz verde del controlador electrónico de temperatura parpadeará. De acuerdo con el material y
el espesor de la bolsa de envasado, y ajustar el controlador de temperatura a la temperatura que traspasó, a continuación, establezca la
posición de la perilla de calefacción. encender la máquina y dejar que funcione a baja velocidad cuando el bloque de calentamiento y el
bloque de tinta ruedas se precalentamiento.
(4) de acuerdo con el material y el espesor que se ha sellado, y decidir si se debe encender el ventilador para refrigerar.

4. La nivelación de los lados de sellado de la bolsa de embalaje, alineando con el regulador del transporte hacia adentro (hacia
la abertura de alimentación), cuando es agarrado por la cinta de sellado, se puede avanzar de forma automática. En ese
momento, por favor, no lo empuje o lo saque a la fuerza, de lo contrario el sellado seria irregular o sucederían averías.

5. Cuando la cinta de sellado o el bloque de calentamiento parece sucio, usted mejor dejar el sellador y desactivarla.
 6. MANERAS DE INTERCAMBIO DE LA CORREA DE SELLADO Y AJUSTE:
(1) Después de que el bloque de calentamiento se haya enfriado, levantar los mandos de la calefacción y la refrigeración de los bloques, la rueda
de impresión y impresionar a la primavera de la rueda, el levantamiento de cada parte y la eliminación de cinturón de guía.
(2) Mover la base impulsado por rueda (ajuste de bloque) hacia bloque de calentamiento, y retire la cinta de sellado.
(3) El intercambio de un nuevo cierre y la instalación de un cinturón de guía.
(4) Poner la rueda accionada, de calefacción y de refrigeración en los bloques de la posición original.
(5) Poner a través de la fuente de alimentación y probar la máquina, si el sellado es irregular aparece en la cinta, se puede hacer un ajuste a
través de pernos de ajuste en el soporte de la rueda accionada.
(6) Cubriendo la seguridad abajo, la máquina puede trabajar de forma continua después de ser calentada.

7. EL AJUSTE DE LA RUEDA DE TINTA SECA, RUEDA DE IMPRESIÓN Y RUEDA DE SILICONA:

1. Thermocouple
2. Tubo Termoeléctrica
3. Tinta bloque de calentamiento de la rueda
4. Cubierta de la rueda de la tinta
5. Rueda de tinta
6. Eje de la rueda de la tinta
7. Basculante
8. Ajuste de polea
9. Ajuste de perno
 (1) El intercambio de palabras de la rueda de impresión:

1. pestillo sosteniendo 2. pasador transversal 3. palabra grano 4. Cubierta 5. pin fijo 6. la celebración de tornillo de rueda de
impresión 7. rueda de impresión

Girar a un ángulo el pestillo de retención en la cubierta de la rueda de impresión y hacer que pase por el pasador transversal de la ranura, entonces
la cubierta de la rueda de impresión se recuperará y podemos intercambiar las palabras después de quitar la cubierta, al pulsar la barra de goma de
silicona en él, tapando el pasador transversal en la ranura del eje principal que lo cubre y girarlo a un ángulo para fijarlo.

(2) El ajuste de la distancia entre la rueda de la tinta y el grano palabra:

Ajuste el perno de regulación de las ruedas de tinta basculante girando la rueda de impresión y hacer que la superficie de los granos de palabras
toque la superficie de ruedas de tinta, está bien si la impresión puede conducir fácilmente la rueda de la tinta a las manos.
 (3) El ajuste de la presión entre la rueda y la rueda de impresión de silicona:

La palabra del grano en la rueda de impresión suele tocar la rueda de silicona cuando la máquina está sin trabajo y esta sólo la puede tocar cuando
está trabajando, se debe aflojar el tornillo en la parte delantera de la rueda de silicona y girarla ex angularmente de la tapa excéntrica, que la
palabra granos superficie táctil ligeramente la superficie de las ruedas de silicona. Si se va a imprimir un poco más gruesas las bolsas de embalaje,
debe de ser mucho más flexible y la presión no puede ser demasiado grande, se debe sujetar el perno después del ajuste.

(4) El ajuste de la temperatura para la impresión y la rueda de silicona:

Todos los mandos de este producto están en la posición 0 al vender, al cabo de un tiempo los usuarios pueden ajustar por sí mismos, la temperatura
debería ser mucho menor en la primera vez de usar y puede ser un poco más alto después de un período de tiempo de utilizar, que puede hacer que
el tinta sentado profunda rezumaba y mientras tanto a prolongar la duración de la vida ruedas tinta. Cuando la rueda de tinta alcanza la temperatura
de trabajo, que está bien que tu mano puede pegar un poco de tinta cuando toque y ella (la temperatura) no puedo ser demasiado alta o demasiado
baja.
La especificación de la rueda de tinta esta máquina que utiliza al final incluye el blanco, amarillo, rojo, azul, verde y negro que es opcional si la bolsa
de embalaje requiere de ebullición después de embalaje, las ruedas de la tinta necesitan de temperatura moderada o alta y usted debe elevar la
temperatura adecuada cuando sea utilizada.

(5) Ajuste de la posición de codificación:

El usuario puede ajustar la posición de la etiqueta de acuerdo con la longitud de la parte de sellado.

(6) El ajuste del número de línea si la etiqueta de impresión:

Como la barra de silicona siempre se debe guardar la palabra grano en la posición axial.

8. La velocidad de transporte y el sellado de los dos modelo FRM-1100AL / M y FR-1100AL / L es de 8 m / min.

(velocidad constante), pedido especial adopta el control de frecuencia.
 9. Detenga el funcionamiento:

Con el fin de prolongar la vida útil del sellador estamos obligados a devolver el regulador de temperatura en la posición 0 y abrir el ventilador antes
de detener el sellador. En ese momento la temperatura del indicador comienza a caer, mientras que la cinta de sellado sigue operando sobre varios
minutos después, la temperatura desciende por debajo de 100ºC. Entonces podemos apagar el interruptor de la fuente de alimentación.

10. Diagrama esquemático:

FRM-1100
SOLUCIÓN DE PROBLEMAS DE TINTA SISTEMA RODILLO DE IMPRESIÓN:

PROBLEMA RAZÓN CHEQUEO

1. No hay fuente de alimentación a través del 1. Comprobar si está pasando energía.
cableado. 2. Comprobar si la clavija de la placa de circuito principal
No funciona 2. Principal tapón de placas de circuito están esta enchufada firmemente.
flojas o con mal contacto. 3. El talón de si se ha caído y comprobar la placa eléctrica
3. Placa de circuito principal ha sido dañada. y cambiar los componentes dañados.
1. Sensor espesores bloqueado.
1. Borrado del obstáculo.
rueda de impresión 2. Sensor sucio agujero del sensor bloqueado por
2. Limpieza del sucio.
no funciona el polvo.
3. Comprobación y cambiar algunos componentes.
3. Placa de circuito principal defectuoso.
4. Reemplazarlo.
4. Pin de la ruptura del embrague fuera.
5. Reemplazarlo.
5. Cable de embrague roto.
Rueda de impresión
1. Defectuoso o sucio por el paso. 1. Cambie, limpie o ajuste el sensor.
no se detiene
2. Fallo de la placa de circuito principal. 2. Compruebe para cambiar componentes
1. Tubo de la calefacción eléctrica defectuosa o
alambre. 1. Sustitución del tubo de calor.
Rodillo de tinta o 2. Defectuosa la placa de circuito de calefacción. 2. cambiar componentes.
rueda de impresión 3. Resistencia a la regulación defectuosa de la 3. Cambiar regulación resistencia.
no funciona perilla. 4. Ajuste y fijación del tornillo.
4. Cepillo de carbono destacan el cambio. 5. Sustitución de las escobillas de carbón.
5. Cepillo de carbón defectuoso.
Temperatura de
calentamiento
1. Sensor o cable defectuoso. 1. Revisar y cambiar.
bloque está fuera de
2. Placa de circuito de calefacción defectuoso. 2. Revisar y cambiar componentes.
control

1. Fijación de tornillo en el afloje la rueda de

Posición de impresión 1. Fijación del perno.
impresión.
está fuera de control 2. Control y cambio de componentes.
2. Placa de circuito principal defectuoso.
FRM-1100W FRM-1100L Analizar Diagrama de componentes I
FRM-1100W FRM-1100L Analizar Diagrama de componentes II
FRM-1100W Diagrama tabla transportadora III
NUMERO CODIGO DEL NUMERO NOMBRE ESPECIFICACION NOTA
101 101051 tablero de Boton
102 101017 Patrón Soporte de la rueda de impresión
103 101018 Patrón rueda de impresión
104 101015 Eje de la rueda guía   Eje de la rueda pequeña
105 101014 Guía de rueda   Rueda Pequeña
106 910802 cinturón Guía 428 X 6 X 4 Cinta micro de triaje
107 101036 rueda de goma
108 101025 Rueda de conducir
109 910901-910903 cinta de sellado 750 X 15 X 0,20 Teflón
110 930304 Bloque de enfriamiento inferior
111 921304 Tubo de la calefacción eléctrica
112 930303 Bajo bloque de calentamiento
113 101024 rueda motriz
114   Eje de rueda motriz
115 101023 bloque de Ajuste   Serie
116 910301 sellado de aceite 10X 25 X 8
117 101043 Gusano
118 101042 rueda helicoidal
119 910302 sellado de aceite 12 X25 X 10
120 921104 (Suzhou) ventilador 921102 (SERIE) 921101
121 101031 juego de engranajes
122 910702 (Shanghai) cinturón transportador 1580 X 135 X 1,5 910701
123 101002 Eje delantero de la mesa transportadora
124 101012 rueda delantera
125 101010 Rueda cadena de mesa transportadora
126 101003 bloque de apoyo   Bloque de apoyo agujero Bi
127 101008 Eje posterior de la mesa transportadora
128 101005 rodillo negro   rodillo accionado
129   Transportadores manija de ajuste del cinturón M5 mango gobernado
130   Cinta transportadora perno de ajuste
131   anillo Escudo   bloque ajustable
132 101001 mesa transportadora   Un conjunto de casco
133 101058 Soporte rueda dentada Paraguas
134 101053 Rueda casco impresionante Medio
135 101355 Eje vertical
136 101057 Paraguas soporte rueda dentada
137 15009 rueda casco impresionante media
138 15026 cubierta de junta
139 15029 bloque de cruz
140 15027 eje de ajuste
