HSAP 2021 - 1

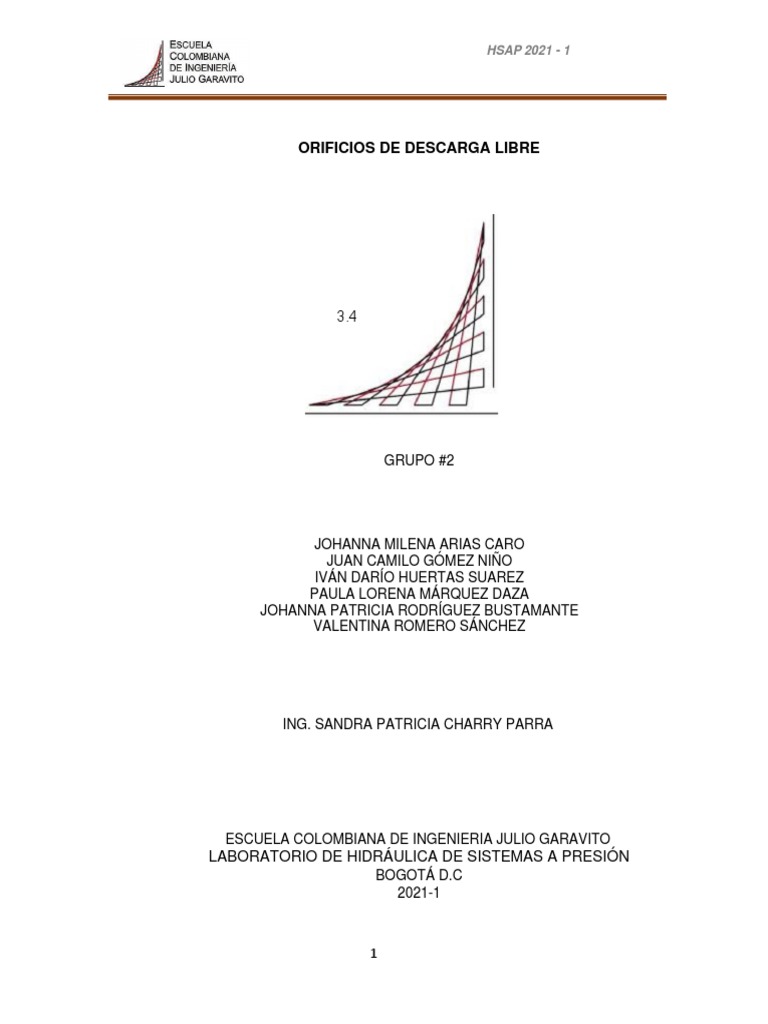

ORIFICIOS DE DESCARGA LIBRE

3.4

GRUPO #2

JOHANNA MILENA ARIAS CARO


JUAN CAMILO GÓMEZ NIÑO
IVÁN DARÍO HUERTAS SUAREZ
PAULA LORENA MÁRQUEZ DAZA
JOHANNA PATRICIA RODRÍGUEZ BUSTAMANTE
VALENTINA ROMERO SÁNCHEZ

ING. SANDRA PATRICIA CHARRY PARRA

ESCUELA COLOMBIANA DE INGENIERIA JULIO GARAVITO


LABORATORIO DE HIDRÁULICA DE SISTEMAS A PRESIÓN
BOGOTÁ D.C
2021-1

1
HSAP 2021 - 1

Contenido
INTRODUCCIÓN .................................................................................................................................3
1. OBJETIVOS .....................................................................................................................................3
2. MARCO TEÓRICO ...........................................................................................................................3
3. ESQUEMA DE LA INSTALACIÓN ................................................................................................ 10
4. PROCEDIMIENTO ........................................................................................................................ 11
5.DATOS ........................................................................................................................................... 12
6.CALCULOS Y RESULTADOS ....................................................................................................... 12
7.CONCLUSIONES ........................................................................................................................... 19
8.BIBLIOGRAFÍA .............................................................................................................................. 20

2
HSAP 2021 - 1

INTRODUCCIÓN

Desde el punto de vista hidráulico, los orificios son perforaciones de forma regular y perímetro
cerrado, colocados por debajo de la superficie libre del líquido en depósitos o almacenamientos,
tanques o canales. Su clasificación puede realizarse de acuerdo con las condiciones de trabajo, es
decir, descargando libremente, ahogados parcialmente o sumergidos o a presión en el interior de
una tubería. De la misma manera la clasificación puede realizarse de acuerdo con su forma circular,
cuadrada, rectangular, triangular, etc.

En la práctica se pretende analizar el comportamiento de un fluido que pasa a través de un orificio


de descarga libre y las pérdidas generadas. Así, como también el análisis detallado de la descarga
de agua en un tanque a partir de los factores de coeficiente de velocidad, contratación y descarga.

1. OBJETIVOS

• Calibrar el orificio.
• Hallar los coeficientes Cd, Cv y Cc. Colocarlos en la gráfica teórica.
• Comprobar que las trayectorias son parabólicas.
• Hallar el punto de corte teórico y compararlo con el práctico.
• Hallar el tiempo de descarga teórico y compararlo con el práctico.

2. MARCO TEÓRICO

• Orificios de descarga: Son perforaciones, generalmente de forma regular y perímetro


cerrado, colocados por debajo de la superficie libre del agua en depósitos o
almacenamientos, tanques, canales o tuberías.

Clasificación de orificios

Según su funcionamiento:

• Orificios con descarga libre: Son aquellos en los que el nivel del líquido de la descarga se
encuentra por debajo del orificio. El chorro que sale de este orificio se denomina vena
liquida y su trayectoria es parabólica.

3
HSAP 2021 - 1

• Orificios con descarga ahogada parcialmente: Son orificios sumergidos ajustables en los
que el área de descarga puede modificarse a voluntad, con el fin de acomodar el área a los
distintos caudales probables y necesarios.

• Orificios sumergidos totalmente: Son aquellos en los que el nivel de líquido de la descarga
se encuentra por encima y por debajo del orificio, pueden ser de dimensiones fijas o
ajustables.

4
HSAP 2021 - 1

• Orificios de pared delgada: En estos orificios el agua al salir tiene contacto con un solo
punto y lo llena completamente. La vena liquida sufre una contracción, que llega a ser
extrema en la parte que se denomina vena o sección contraída.

5
HSAP 2021 - 1

• Orificios de pared gruesa: En estos orificios el agua al salir tiene contacto en más de un
punto, se le puede dar forma abocinada para que al salir el agua se forme un chorro igual
al diámetro del orificio.

3.

Según su forma:

• Circular
• Cuadrada
• Rectangular

Ecuación de Torricelli: Sale del teorema que afirma que la velocidad del líquido que sale por un
orificio en la pared de un tanque es similar a la que adquiere un objeto que se deja caer libremente.

6
HSAP 2021 - 1

𝑣 = √2𝑔ℎ

Donde.

g: Aceleración de la gravedad.

h: Altura que hay desde el orificio hasta la superficie libre del líquido.

• Hallar los coeficientes de Puntos x y Y en movimiento parabólico.

𝑑𝑥
𝑉𝑜𝑥 = 𝑉𝑜 ∗ cos(𝜃) =
𝑑𝑡
3. Integrando x

𝑥 = 𝑉𝑜 ∗ cos(𝜃𝑡) (1)
𝑑𝑦
𝑉𝑜𝑦 = 𝑉𝑜 ∗ sen(𝜃) =
𝑑𝑡
𝑑𝑦
𝑉𝑦 = 𝑉𝑜𝑦 + 𝑔𝑡 =
𝑑𝑡
Integrando y
𝑔
𝑦 = 𝑉𝑜 sen(𝜃) + 𝑡 2 (2)
2

Despejando de (1) t y reemplazando en (2)


𝑔 𝑥
𝑦 = 𝑉𝑜 sen(𝜃) + ( )2
2 𝑣𝑜𝑐𝑜𝑠(𝜃)
𝑉𝑜 sen(𝜃) 𝑔 𝑥 2
𝑦= +
𝑣𝑜𝑐𝑜𝑠(𝜃) 2 𝑣𝑜 2 𝑐𝑜𝑠(𝜃)2
𝑔 𝑥 2
𝑦 = 𝑇𝑎𝑛(𝜃) + 2 2
2 𝑣𝑜 𝑐𝑜𝑠(𝜃)

Si el angulo es cero
𝑔𝑥 2
𝑦=
2𝑣𝑜 2

𝑔𝑥 2
𝑉0 = √ = 𝑉𝑅
2𝑣𝑜 2

7
HSAP 2021 - 1

Coeficientes de flujo

• Coeficiente de descarga Cd: Es la relación entre el caudal real que pasa a través del
dispositivo y el caudal teórico.

𝑄
𝑄 = 𝐶𝑑 ∗ 𝐴0 ∗ √2 ∗ 𝑔 ∗ ℎ → 𝐶𝑑 =
𝐴0 ∗ √2 ∗ 𝑔 ∗ ℎ

Donde:
Q: caudal
𝐴0 : Área del orificio
ℎ: Altura que hay desde el orificio hasta la superficie libre del líquido.

• Coeficiente de velocidad Cv: Es la relación entre la velocidad media real en la sección recta
del chorro y la velocidad media ideal que se tendría sin rozamiento.

𝑥2
𝐶𝑣 = √
4∗𝑦∗ℎ

Donde:
x: coordenada en el eje x de un punto 2 en el chorro.
y: coordenada en el eje y de un punto 2 en el chorro.

• Coeficiente de contracción Cc: Relacion entre el área de la sección recta contraída del
chorro y el are del orificio a través del cual fluye.

𝐶𝑐 = 𝐶𝑑 /𝐶𝑣

Donde:
𝐶𝑑 : Coeficiente de descarga.
𝐶𝑣 : Coeficiente de velocidad.

8
HSAP 2021 - 1

• Orificios carga variable


La altura de la lámina de agua por encima de del centro de gravedad del orificio de
descarga libre es variable, y por tanto en cualquier instante de tiempo queda expresado
con la ecuación:
𝑄 = 𝐶𝑑𝐴𝑜 √2𝑔𝑦
-Tiempo total de evacuación
2 𝐴𝑇
𝑇= √𝐻𝑎
√2𝑔 𝑐𝑑𝐴𝑜

9
HSAP 2021 - 1

3. ESQUEMA DE LA INSTALACIÓN

Figura no 1. Tanque de Nivel constante. Fuente: Vídeo

Figura no 2. Consideraciones para las mediciones. Fuente: Vídeo

10
HSAP 2021 - 1

Figura 3. Tiempo de descarga. Fuente: Vídeo

4. PROCEDIMIENTO

• Hallar caudal.
• Leer la lectura de H.
• Hallar los coeficientes Cv, Cd y Cc. Y colocarlos en la gráfica teórica.
• Hallar el punto de corte teórico y compararlo con el practico usando la ecuación de tiro
parabólico.
• Hallar el tiempo de descarga teórico y compararlo con el práctico.

11
HSAP 2021 - 1

5.DATOS

D int (mm)=15.5

Altura desde el
Orificios tanque(cm)
1 61
2 41
3 41
4 20.3
Tabla1.Datos.Fuente:Propia

Se destapa cada orificio y se estima el tiempo que tarda en vaciarse el tanque

▪ Orificio 1 Destapado

H1=13cm

H=13cm

t=177s

▪ Orificios 1 y 2 destapados simultáneamente

H=29.5 cm

T=382 s

▪ Orificios 1,2 y 3 destapados simultáneamente

H1=11.5cm

H2=29.5

t=375s

6.CALCULOS Y RESULTADOS

Coeficientes Orificio 1

Datos del orificio 1


dint(mm)= 15.5 0.0155
A0= 0.000188692 2

Tabla 2.Datos del orificio.Fuente:Propia

12
HSAP 2021 - 1

Caudal 1

CAUDAL Q1
13 cm
CARGA SOBRE EL ORIFICIO H: Re 21714.40954
0.13 m
Puntos x(cm) y(cm) x(m) y(m) CV
1 11.5 57.5 0.115 0.035 0.852436714
2 25.5 47 0.255 0.14 0.945092879
3 34.5 31.5 0.345 0.295 0.880859039
4 43.5 22 0.435 0.39 0.965951412
5 52.5 6 0.525 0.55 0.98169434
REGISTRO CAUDAL Q1

4 tiempo(s) Volumen(ml) volumen ( ) Caudal Q1 promedio


𝑠
1 2.81 630 0.00063 0.000224199 0.000223558
2 2.63 580 0.00058 0.000220532
3 2.39 540 0.00054 0.000225941
COEFICIENTES EXPERIMENTALES
CV prom 0.925206877 V(m/s) 1.477610708
CD 0.741848345
CC 0.801818884

Tabla3 .Caudal 1 .Fuente:Propia

por que les da tan loco

Gráfica 1.Variacion de los coeficientes de descarga,velocidad y contracción , con el número


de Reynolds(caudal 1). Fuente: Hidráulica experimental

13
HSAP 2021 - 1

Caudal 2

CAUDAL Q2
11.5 cm
CARGA SOBRE EL ORIFICIO H: Re 20423.26951
0.115 m
Puntos x(cm) y(cm) x(m) y(m) CV
1 10.5 57.5 0.105 0.035 0.827515927
2 25 46.5 0.25 0.145 0.968003866
3 35.5 32 0.355 0.29 0.971964579
4 44.3 16 0.443 0.45 0.973685166
5 49.5 5.5 0.495 0.555 0.97966996
REGISTRO CAUDAL Q2

No. Registro tiempo(s) Volumen(ml) volumen ( ) Caudal Q1 promedio


𝑠
1 2.96 650 0.00065 0.000219595 0.00021556
2 3.05 660 0.00066 0.000216393
3 3.18 670 0.00067 0.000210692
COEFICIENTES EXPERIMENTALES
CV prom 0.944167899 V(m/s) 1.418233216
CD 0.760530057
CC 0.80550298

Tabla 4. Caudal 2 .Fuente:Propia

14
HSAP 2021 - 1

Gráfica 2.Variacion de los coeficientes de descarga,velocidad y contracción , con el número


de Reynolds(caudal 2). Fuente: Hidráulica experimental

Caudal 3

CAUDAL Q3
10 cm
CARGA SOBRE EL ORIFICIO H: Re 19044.79702
0.1 m
Puntos x(cm) y(cm) x(m) y(m) CV
1 10.2 57 0.102 0.04 0.806380803
2 21 47 0.21 0.14 0.887411967
3 31.6 32 0.316 0.29 0.927807947
4 37.5 21.5 0.375 0.395 0.943414885
5 42.5 11 0.425 0.5 0.95032889
REGISTRO CAUDAL Q2

No. Registro tiempo(s) Volumen(ml) volumen ( ) Caudal Q1 promedio


𝑠

1 4.04 800 0.0008 0.00019802 0.000195488


2 4.01 790 0.00079 0.000197007
3 3.97 760 0.00076 0.000191436
COEFICIENTES EXPERIMENTALES
CV prom 0.903068899 V(m/s) 1.264941343
CD 0.739633583
CC 0.819022318

Tabla 5. Caudal 3 .Fuente: Propia

15
HSAP 2021 - 1

Gráfica 3.Variacion de los coeficientes de descarga, velocidad y contracción , con el número


de Reynolds (caudal 3). Fuente: Hidráulica experimental

70
Gráfica movimiento parabólico segun carga aplicada
60

50

40

30 carga 13
20 Carga 11,5

10 Carga 10

0
0 10 20 30 40 50 60

Gráfica 4. Movimiento Parabólico según carga aplicada.Fuente:Propia

Intersección de orificios

Tabla 6 .Datos para la intersección de orificios .Fuente: Propia

16
HSAP 2021 - 1

Orificio 1 Orificio 2
x (m) y (m) x (m) y (m)
0 0.61 0 0.41
0.005 0.60981804 0.005 0.40988402
0.01 0.60927217 0.01 0.4095361
0.015 0.60836238 0.015 0.40895622
0.02 0.60708868 0.02 0.40814439
0.025 0.60545107 0.025 0.40710061
0.03 0.60344954 0.03 0.40582488
0.035 0.6010841 0.035 0.4043172
0.04 0.59835474 0.04 0.40257757
0.045 0.59526146 0.045 0.40060599
0.05 0.59180428 0.05 0.39840246
0.055 0.58798317 0.055 0.39596697
0.06 0.58379816 0.06 0.39329954
0.065 0.57924923 0.065 0.39040015
0.07 0.57433638 0.07 0.38726881
0.075 0.56905962 0.075 0.38390553
0.08 0.56341895 0.08 0.38031029
0.085 0.55741436 0.085 0.3764831
0.09 0.55104586 0.09 0.37242396
0.095 0.54431344 0.095 0.36813287
0.1 0.53721711 0.1 0.36360983
0.105 0.52975686 0.105 0.35885483
0.11 0.5219327 0.11 0.35386789
0.115 0.51374462 0.115 0.348649
0.12 0.50519263 0.12 0.34319815
0.125 0.49627673 0.125 0.33751535
0.13 0.48699691 0.13 0.33160061
0.135 0.47735318 0.135 0.32545391
0.14 0.46734553 0.14 0.31907526
0.145 0.45697397 0.145 0.31246466
0.15 0.44623849 0.15 0.30562211
0.155 0.4351391 0.155 0.29854761
0.16 0.42367579 0.16 0.29124115
0.165 0.41184857 0.165 0.28370275
0.17 0.39965744 0.17 0.2759324
0.175 0.38710239 0.175 0.26793009
0.18 0.37418343 0.18 0.25969584
0.185 0.36090055 0.185 0.25122963
0.19 0.34725376 0.19 0.24253147
0.195 0.33324305 0.195 0.23360136
0.2 0.31886843 0.2 0.2244393
0.205 0.30412989 0.205 0.21504529
0.21 0.28902744 0.21 0.20541933
0.215 0.27356108 0.215 0.19556142
0.22 0.2577308 0.22 0.18547156
0.225 0.2415366 0.225 0.17514974
0.23 0.2249785 0.23 0.16459598
0.235 0.20805647 0.235 0.15381026
0.24 0.19077054 0.24 0.1427926
0.245 0.17312069 0.245 0.13154298
0.25 0.15510692 0.25 0.12006141
0.255 0.13672924 0.255 0.10834789
0.26 0.11798764 0.26 0.09640242
0.265 0.09888213 0.265 0.084225
0.27 0.07941271 0.27 0.07181563
0.275 0.05957937 0.275 0.05917431
0.28 0.03938212 0.28 0.04630104
0.285 0.01882095 17 0.285 0.03319581
Tabla 7.Orificio 1.Fuente Propia 0.29 0.01985864
0.295 0.00628951
Tabla 8.Orificio 2.Fuente Propia
HSAP 2021 - 1

Gráfica 5. Punto de intersección Fuente: Propia

Igualando las dos ecuaciones para encontrar el punto de intersección de las curvas.

Función Objetivo=−6.4 × 10−7

X=0.275277m

Y=0.05846 m

Figura 4. Intersección Fuente: Vídeo

18
HSAP 2021 - 1

Según lo anterior podemos decir que si es parabólico

Tiempo de descarga teorico


Ao 0,00018869 m^2
Area del tanque 0,2709 m^3

Tabla 9.Tiempo de descarga teórico .Fuente Propia

Orificio h0 (m) h1 (m) cd t(s)


1 0,705 0,61 0,7473 50,8451
y el tiempo práctico
7.CONCLUSIONES

• Para calibrar el orificio fue necesario determinar los coeficientes experimentales Cv, Cd y
Cc. El tiempo de descarga depende de la ubicación del orificio en la pared debido a la carga
hidráulica; se debió tener en cuenta todas las perdidas adoptadas por el orificio. Razón por
la cual no se puede asimilar que el orificio 2 y 3 posean los mismos coeficientes de descarga
a pesar que su área es la misma. Los cuales son Cv=0.3441679, Cd=0.7605 Y Cc =0.8055;
Cv=0.9031, Cd=0.73963 Y Cc=0.8190 respectivamente. Cv esta mal y cdy cc muy bajos
• Dentro de los resultados de la práctica se analizó que los tres coeficientes velocidad,
contracción y descarga son directamente proporcionales al caudal, debido a que solo se
cuenta con un caudal (un solo número de Reynolds) no se puede obtener graficas similares
a las teóricas por lo cual al realizar la gráfica solo se representa en un punto para cada
coeficiente, al analizar la gráfica se concluye que a mayor número de Reynolds mayor serán
los coeficientes de descarga, contracción y velocidad.
• Se comprobó que el chorro describe perfectamente un movimiento semi-parabolico
siempre sin importar a que altura sobre la pared se presente el orificio o que carga hidráulica
tenga.
• Para determinar el punto de corte fue necesario igualar las dos ecuaciones del caudal del
orificio 1 y 2 para encontrar el punto de intersección en X y Y los cuales son 0.275277m y
0.05846 m respectivamente. El punto de corte practico 0.345m en X y 0.305m en Y se tiene
una diferencia de 69.72 mm y 24.65 cm correspondientemente.
• Se realiza en análisis de las gráficas en las que se tabuló las posiciones X y Y en la que se
puede notar un movimiento parabólico ya que al agregar una línea tendencia se asemeja a
la ecuación de la parábola 𝑎𝑥 2+bx+c.

que paso con el tiempo de descarga practico???


es igual al teorico?

19
HSAP 2021 - 1

8.BIBLIOGRAFÍA

➢ Vilchis, M. A. (2015, 9 febrero). Orificios, compuertas y vertedores - Hidráulica básica.


slideshare. https://es.slideshare.net/marcoantoniovilchis/orificos-compuertas-y-vertedores-
hidraulica-
basica#:~:text=ORIFICIOS%20CON%20DESCARGA%20LIBRE%20Son,de%20dimensiones%
20fijas%20o%20ajustables.

➢ Carlos Jonathan Inciso Pajares, & Vásquez Ramírez, L. (2016). “ANÁLISIS COMPARATIVO DE
LAS DESCARGAS EN ORIFICIOS Y BOQUILLAS EN LABORATORIO DE HIDRÁULICA DE
UPN. CAJAMARCA.”
https://repositorio.upn.edu.pe/bitstream/handle/11537/9980/Inciso%20Pajares%20%20Carlos%
20Jonathan.pdf?sequence=1&isAllowed=y

➢ Rodríguez Díaz, A., 2001. Hidráulica experimental. Bogotá: Escuela Colombiana de Ingeniería,
pp.107-119.

20

También podría gustarte
