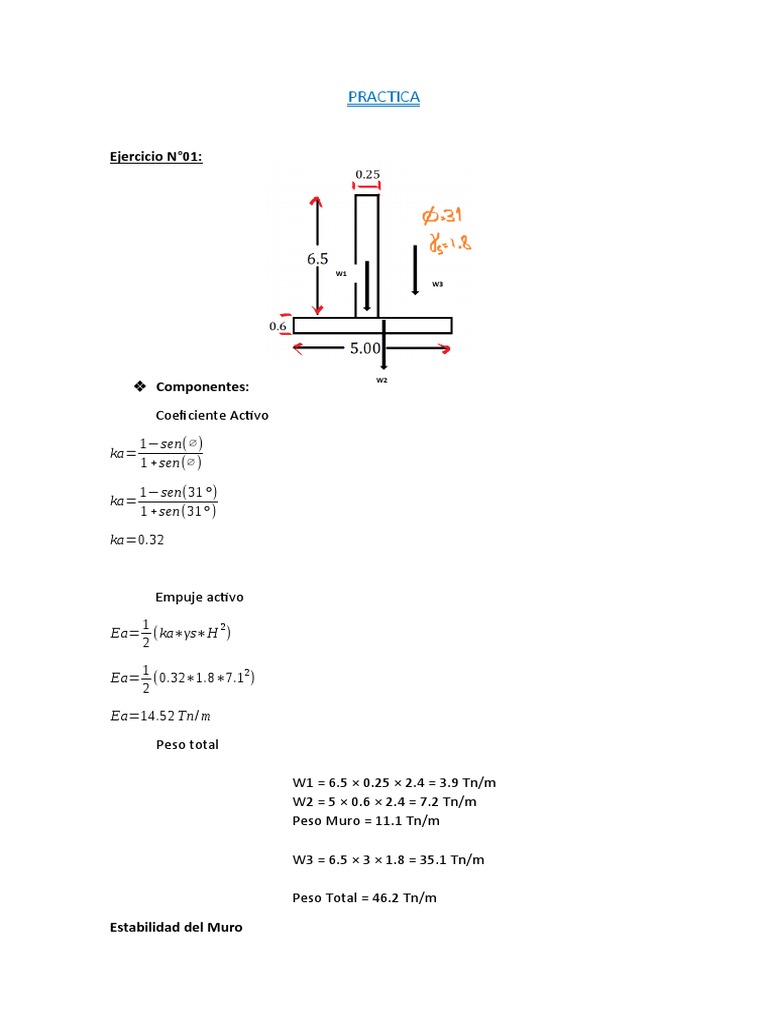

PRACTICA

Ejercicio N°01:

W1
W3

W2
 Componentes:
Coeficiente Activo
1−sen( ∅)
ka=
1+sen (∅ )
1−sen(31 °)
ka=
1+sen (31° )
ka=0.32

Empuje activo
1
Ea= (ka∗γs∗H 2)
2
1
Ea= (0.32∗1.8∗7.12)
2
Ea=14.52 Tn/m
Peso total

W1 = 6.5 × 0.25 × 2.4 = 3.9 Tn/m

W2 = 5 × 0.6 × 2.4 = 7.2 Tn/m
Peso Muro = 11.1 Tn/m

W3 = 6.5 × 3 × 1.8 = 35.1 Tn/m

Peso Total = 46.2 Tn/m

Estabilidad del Muro
a) Estabilidad al deslizamiento

Wt∗tang(∅)
F . S . D=
Ea

46.2tang(31 °)
F . S . D=
14.52

F . S . D=1.94

1.94 ˃ 1.8 Estable al deslizamiento

b) Estabilidad al volteo

Mr
F . S .V =
Mm

Mm = Ea (H/3)
Mm = 14.52 (7.1/3) = 34.36 Tn – m

Mr = (3.9 × 1.875) +(7.2 × 2.5) + (35.1 × 3.5)

Mr = 148.16 Tn – m

148.16
F . S .V =
34.36

F . S .V =4.31

4.31 ˃ 1.5 Estable al volteo

c) Estabilidad a la excentricidad

wt∗Xo=W 1∗d 1+W 2∗d 2

46.2∗Xo=3.9∗1.875+7.2∗2.5

Xo=2.28
Entonces:
La base es 5m/3 = 1.67

1.67 ≤ 2.28 ≤ 3.34

1.67 ≤ 2.28 ≤ 3.34 Estable a la excentricidad
