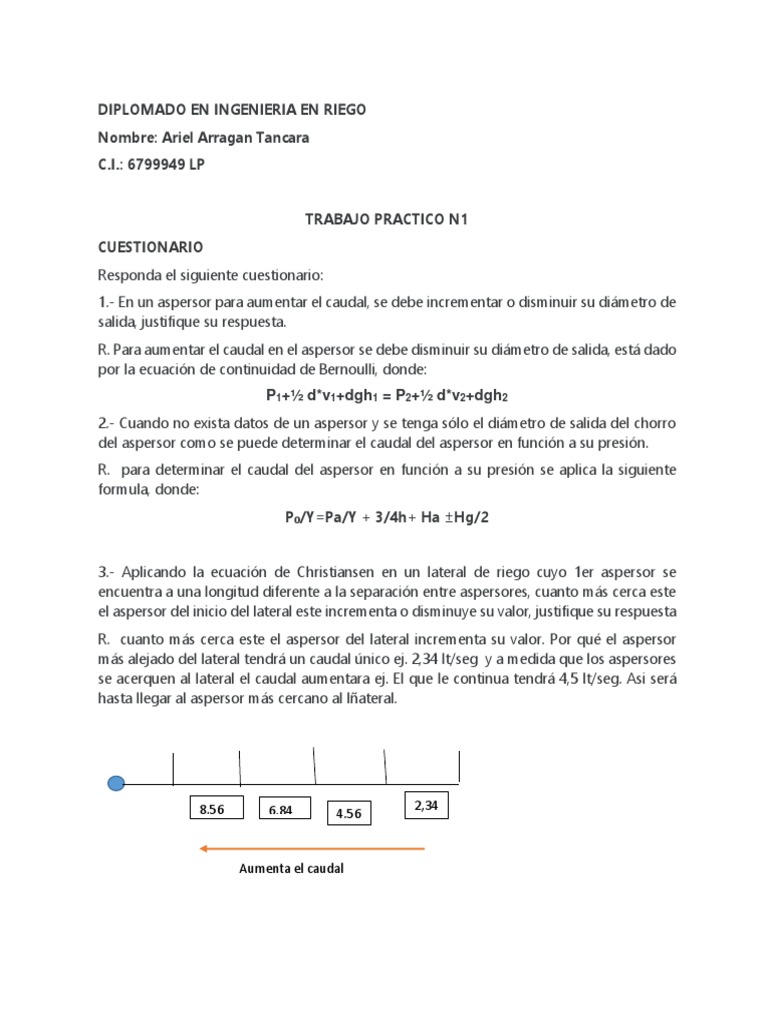

DIPLOMADO EN INGENIERIA EN RIEGO

Nombre: Ariel Arragan Tancara

C.I.: 6799949 LP

TRABAJO PRACTICO N1
CUESTIONARIO
Responda el siguiente cuestionario:
1.- En un aspersor para aumentar el caudal, se debe incrementar o disminuir su diámetro de
salida, justifique su respuesta.
R. Para aumentar el caudal en el aspersor se debe disminuir su diámetro de salida, está dado
por la ecuación de continuidad de Bernoulli, donde:
P1+½ d*v1+dgh1 = P2+½ d*v2+dgh2
2.- Cuando no exista datos de un aspersor y se tenga sólo el diámetro de salida del chorro
del aspersor como se puede determinar el caudal del aspersor en función a su presión.
R. para determinar el caudal del aspersor en función a su presión se aplica la siguiente
formula, donde:
P0/Y=Pa/Y + 3/4h+ Ha ±Hg/2

3.- Aplicando la ecuación de Christiansen en un lateral de riego cuyo 1er aspersor se

encuentra a una longitud diferente a la separación entre aspersores, cuanto más cerca este
el aspersor del inicio del lateral este incrementa o disminuye su valor, justifique su respuesta
R. cuanto más cerca este el aspersor del lateral incrementa su valor. Por qué el aspersor
más alejado del lateral tendrá un caudal único ej. 2,34 lt/seg y a medida que los aspersores
se acerquen al lateral el caudal aumentara ej. El que le continua tendrá 4,5 lt/seg. Asi será
hasta llegar al aspersor más cercano al lñateral.

8,56 6.84 2,34

4.56

Aumenta el caudal
EJERCICIOS
1. Calcular el diámetro de un lateral horizontal de aluminio en riego por
aspersión, con los datos siguientes:
- Número de aspersores: 10
- Caudal del aspersor: 4 m3/hora
- Presión de trabajo: 3 Kg/cm2 (30 m.c.a.)
- Separación de aspersores: 12 m.
- Distancia del primer aspersor al origen: 6 m
SOLUCION.
 Calculo de la longitud del lateral.
L = 6 + (12x9) = 6 + 108 = 114 m
 Calculo de la longitud Ficticia del Lateral
Lf = 1.10 x L = 1.10 x 114 =125.4 m
 Caudal en el origen del Lateral
Q = 10 x 4 = 40 m3/hr.
 Perdida de Carga Máximo admisible. (20%=0,2)
0,20 x 30 = 6 m.c.a.
 Selección del diámetro de 2” ½ (63.5 mm exterior, 61.5 mm interior), donde
por la tabla 1 para 40 m3/hr, es 18.926 m.c.a/100 entonces.
J = 0.18926
Según la tabla 2 el factor F = 0.371, para lo=l/2, B = 1.85 y n =10.
Entonces la perdida de carga será.
h=J x F x Lf
h = 0.18926 x 0.371 x 125.4 = 8.8 mca
No es admissible ya que supera al maximo admisible
 Selección del diámetro de 2” ¾ (63.5 mm exterior, 61.5 mm interior), donde
por la tabla 1 para 40 m3/hr, es 11.770 m.c.a/100 entonces.
h=J x F x Lf
h = 0.1177 x 0.371 x 125.4 = 5.4758 m.c.a.
Entonces el Diámetro de 2” ¾ Es admisible está perdida de carga ya que se
encuentra entre los límites del máximo admisible
2. Calcular el diámetro del lateral del ejemplo anterior en los siguientes casos:
1) El lateral es ascendente, con un desnivel de 4 m entre ambos extremos.
2) El lateral es descendente, con un desnivel de 4 m entre ambos extremos.

SOLUCIÓN.
 Perdida de carga admisible.
0,2 x 30 ± 4
 Calculo del ramal ascendente, perdida de carga admisible.
(0,2 x 30) – 4 = 6 – 4 = 2 mca
Para un Diámetro de 3” ½ en las tablas será igual a 3,554, siendo J = 0,0391 mca/m
h=J x F x Lf
h = 0.0355 x 0.371 x 125.4 =1,65 m.c.a.
Para el ramal ascendente entonces será 3” ½ ya que la perdida admisible está
dentro del rango.
 Calculo del ramal descendente, perdida de carga admisible.
 (0,2 x 30) + 4 = 6 + 4 = 10 mca
 Para un Diámetro de 2” ½ en las tablas será igual a 18.926, siendo J = 0,18926
mca/m
 h=J x F x Lf
 h = 0.18926 x 0.371 x 125.4 =8.8 m.c.a.
 Para el ramal descendente entonces será 2” ½ ya que la perdida admisible está
dentro del rango.
3. Calcular la presión necesaria en el origen en el ejemplo anterior, caso de ramal
descendente, suponiendo que la altura del tubo portaaspersor es de 0.80 m.
SOLUCIÓN:
 Calculo de la Presión en el origen del lateral.
Po = Pm + 0.75 x h – Hg/2 + Ha
Po = 30 + 0.75 x 8.8 – 4/2 + 0.80
Po = 35.40 m.c.a.
4. Calcular el diámetro de un lateral horizontal de PE de baja densidad y presión
de 2.5 atmósferas, con los datos siguientes:
- Longitud del lateral: 40 m.
- Separación de goteros: 1 m.
- Distancia del primer gotero al origen del lateral: 1 m.
- Caudal de los goteros: 4 litros/hora
- Presión de trabajo de los goteros: 10 m.c.a.
- Exponente de descarga de los goteros 0.6
- Las pérdidas singulares en las conexiones de los emisores representan el
20% de las pérdidas por fricción.
SOLUCIÓN:
 Calculo del caudal en el origen del lateral.
Q = 40 x 4 = 160 lts/hr = 0.16 m3/hr.
 Calculo de la longitud ficticia del lateral.
Lf = 40 +L = 40 + (0.2x40) = 48 m
 Para una tubería de polietileno de baja densidad y se comprueba si es perdida
de carga está dentro de los limites admisibles. Elegimos la tubería normalizada
de diámetro nominal externo 12 mm (diámetro 13.56 mm y presión 2.5
atmosferas).
Entonces el cálculo de J se utiliza el nomograma1. Para un caudal de 0.16 m3/hr,
la tubería 12 (13.56) tiene una pérdida de carga de 1.22 mca/100m. por tanto,
J = 0.0122 mca/m.
Para el factor de Christiasen F = 0,376, lo =l, B=1.75 y n=40.
 Calculo de la perdida de carga.
h= 0.0122 x 0.376 x 48 = 0.22 m.c.a.
 Calculo de la perdida admisible en el Lateral.
0.055
ha=
0.6
0.055 x 10
H= = 0.92 mca
0.6
La perdida de carga es inferior a la admisible. Entonces la tubería elegida es
válida.
