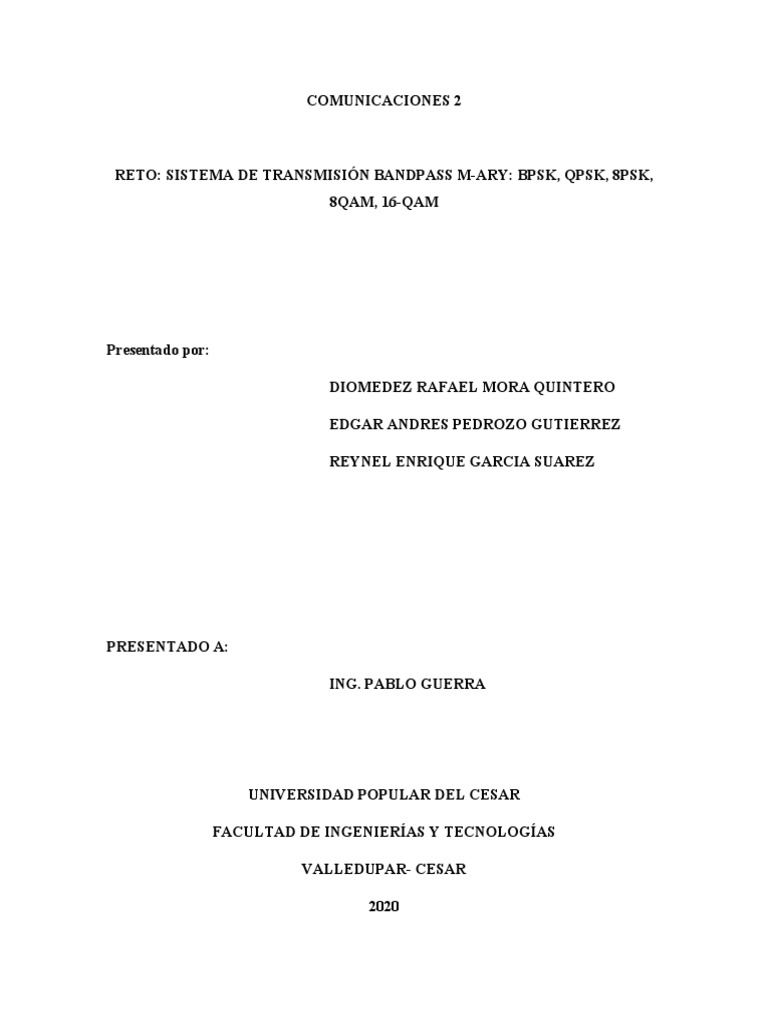

COMUNICACIONES 2
RETO: SISTEMA DE TRANSMISIÓN BANDPASS M-ARY: BPSK, QPSK, 8PSK,

8QAM, 16-QAM
Presentado por:
DIOMEDEZ RAFAEL MORA QUINTERO
EDGAR ANDRES PEDROZO GUTIERREZ
REYNEL ENRIQUE GARCIA SUAREZ
PRESENTADO A:
ING. PABLO GUERRA
UNIVERSIDAD POPULAR DEL CESAR
FACULTAD DE INGENIERÍAS Y TECNOLOGÍAS
VALLEDUPAR- CESAR
2020
1. INTRODUCCIÓN
En esencia, las comunicaciones electrónicas son la transmisión, recepción y procesamiento
de información usando circuitos electrónicos. Se define a la información como el
conocimiento o las señales inteligentes comunicados o recibidos. Un sistema de
comunicaciones electrónicas comprende tres secciones principales: una fuente, un destino y
un medio de transmisión. La información se propaga a través de un sistema de
comunicaciones en forma de símbolos que pueden ser analógicos (proporcionales), como la
voz humana, la información de las imágenes de video, o la música; o bien pueden ser
digitales (discretos), como los números codificados en sistema binario, los códigos
alfanuméricos, los símbolos gráficos, los códigos de operación de microprocesadores o la
información de bases de datos. Sin embargo, y con mucha frecuencia, la información de la
fuente no es adecuada para transmitirse en su forma original y se debe convertir a una
forma más adecuada antes de transmitirla. Por ejemplo, con los sistemas de comunicaciones
digitales, la información analógica se convierte a forma digital antes de transmitirla, y con
los sistemas de comunicaciones analógicos, los datos digitales se convierten en señalas
analógicas antes de transmitirlos. Los sistemas tradicionales de comunicaciones
electrónicas, que usan técnicas convencionales de modulación analógica, como los de
modulación de amplitud (AM), modulación de frecuencia (FM) y modulación de fase (PM)
se están sustituyendo rápidamente por sistemas de comunicación digital, más modernos,
que tienen varias y notables ventajas sobre los sistemas analógicos tradicionales: facilidad
de procesamiento, facilidad de multiplexado e inmunidad al ruido. Los sistemas digitales de
comunicaciones (o sistemas de comunicaciones digitales) incluyen a aquellos en los que
hay portadoras analógicas de frecuencia relativamente alta, que se modulan mediante
señales de información digital de relativamente baja frecuencia, y a los sistemas que
manejan la transmisión de pulsos digitales. [1]
2. MARCO TEORICO
2.1 Pasabanda
Una banda de paso, banda pasante o pasabanda es la gama de frecuencias o longitudes
de onda que pueden pasar a través de un filtro sin ser atenuadas. Si el espectro de
frecuencia de una señal se localiza alrededor de una frecuencia fc >> 0 Hz, se dice que la
señal es “pasa banda”. Un filtro pasabanda filtra la señal (es decir, una señal con energía
sólo en una banda de paso), que se conoce como una señal de paso de banda o señal
pasabanda, lo contrario a una señal basebanda o señal banda base. [2]
Figura 1: Efecto de un filtro pasabanda aplicado a una señal. Tomada de [2]
Existen dos categorías principales de métodos de transmisión de comunicación digital:

banda base y banda de paso.
 En la transmisión en banda base, se utiliza la codificación de línea, dando como

resultado una señal de tren de impulsos o de modulación de amplitud de impulso
(PAM). Esto se usa típicamente sobre cables no filtrados tales como cables de fibra
óptica y enlaces de cobre de corto alcance, por ejemplo: V.29 (EIA / TIA-232),
V.35, IEEE 802.3, SONET / SDH. [2]
 En la transmisión de banda de paso, se emplean métodos de modulación digital de
manera que sólo se utiliza un intervalo de frecuencias limitado en algunos canales
filtrados paso-banda. La transmisión de banda de paso se utiliza típicamente en la
comunicación inalámbrica y en canales filtrados paso de banda, tales como
líneas POTS. También permite la multiplexación por división de frecuencia. El flujo de
bits digital se convierte primero en una señal de banda base equivalente, y luego a una
señal de RF. En el lado del receptor se utiliza un demodulador para detectar la señal y
revertir el proceso de modulación. Un equipo combinado para la modulación y
demodulación se llama módem. [2]
2.2 Comunicación digital

El término comunicaciones digitales abarca una gran área de técnicas de comunicaciones,
que incluyen la transmisión digital y el (o la) radio digital. Se aplica a la transmisión de
pulsos digitales entre dos o más puntos en un sistema de comunicaciones. La radio digital
es la transmisión de portadoras analógicas moduladas digitalmente entre dos o más puntos
de un sistema de comunicaciones. Los sistemas digitales de transmisión requieren una
instalación física entre el transmisor y el receptor, como un par de hilos metálicos, un cable
coaxial o un cable de fibra óptica. En los sistemas digitales de radio, el medio de
transmisión podría ser el espacio libre, la atmósfera terrestre o una instalación física, como
un cable metálico o de fibra óptica. En un sistema de transmisión digital la fuente original
de información puede estar en forma digital o analógica. Si está en forma analógica debe
convertirse en pulsos digitales antes de la transmisión, y reconvertirse a la forma analógica
en el extremo de recepción. En un sistema digital de radio, la señal moduladora de entrada
y la señal desmodulada de salida son pulsos digitales. Éstos se podrían originar en un
sistema digital de transmisión, o en la fuente original digital, como puede ser una
computadora central, o bien estar en la codificación binaria de una señal analógica. [1]
2.3 Límite de Shannon de capacidad de información
La capacidad de información de un sistema de comunicaciones representa la cantidad de

símbolos independientes que pueden transportarse por el sistema en determinada unidad de
tiempo. El símbolo binario más básico es el dígito binario o bit. En consecuencia, conviene
con frecuencia expresar la capacidad de información de un sistema en bits por segundo, o
bps. En 1928, R. Hartley, de Bell Telephone Laboratories, desarrolló una relación útil entre
la amplitud de banda, el tiempo de transmisión y la capacidad de información. [1] El
planteamiento sencillo de la ley de Hartley es
IαB X T (1)
En donde
I = Capacidad de información (bits por segundo)

B = Amplitud de banda (Hertz)
T = Tiempo de transmisión (segundos)
Se ve, en la ecuación (1) que la capacidad de información es una función lineal de la

amplitud de banda y del tiempo de transmisión, y es directamente proporcional a ambos. Si
cambia el ancho de información o el tiempo de transmisión, se tendrá un cambio
directamente proporcional de capacidad de información. C. E. Shannon (también de Bell
Telephone Laboratories) publicó en 1948 un trabajo en el Bell System Technical Jornal
donde se relacionaba la capacidad de información de un canal de comunicaciones con el
ancho de banda y la relación de señal a ruido. [1] El enunciado matemático del límite de
Shannon, de capacidad de información, es
S
I =Blo g2 (1+ )
N
En donde
I=capacidad de información (bits por segundo)

B= amplitud de banda (Hertz)
S/N= relación de potencias de señal a ruido (adimensional)
3. PROCEDIMIENTO
Transmisión de “HOLA” sobre el sistema de transmisión bandpass

En la figura 2 se muestra el diagrama del sistema de transimison PasaBanda
(BPSK,QPSK,8PSK o 16psk), en el cual se transmisitira el mensaje “hola”.
Figura 2: Diagrama de sistema de transmisión Pasa banda para BPSK,QPSK,8PSK y

16PSK.
En la tabla 1 se observa el código ASCII del mensaje que se desea transmitir, en este caso
es “hola”. Así mismo se observa la representación del código en binario.
LETRA ASCII BINARIO

h 104 01101000
o 111 01101111
l 108 01101100
a 97 01100001
Tabla 1: Código binario y ASCII del mensaje hola
Codificación de la señal
A continuación se muestra la codificación letra por letra del mensaje que se desea enviar, es
decir “hola”, en los códigos polar RZ y polar NRZ.
Figura 3: Codificación de la letra h
Figura 4: Codificación de la letra o
Figura 5: Codificación de la letra l
Figura 6: Codificación de la letra a.

Señal coseno alzado con roll-off de 0,0.5 y 1.
Figura 7: Raised cosine de la letra h.
Figura 8: Raised cosine de la letra o.
Figura 9: Raised cosine de la letra l.

Figura 10: Raised cosine de la letra a.
Especificación de pulso transmitido
 Polar NRZ
Figura 11: PSD for line codes (polar NRZ).
En la figura anterior se observa que

Rb=R
Se sabe que
R=19.2kbps
Entonces
Rb=19.2 kHz
 Polar RZ
Figura 12: PSD for line codes (polar RZ).
En la figura anterior se observa que

Rb=2∗R
Se sabe que
R=19.2kbps
Entonces
Rb=2∗( 19.2 K )=38.4 kHz
 Coseno Alzado
Figura 13: Pulso coseno alzado con roll-off de 0, 0.5 y1.
Rb=R∗(1+ r)
Se sabe que
R=19.2kbps
Entonces
Con roll-off=0
Rb=( 19.2 K )∗(1+0)=19.2 kHz
Con roll-off=0.5
1
Rb=( 19.2 K )∗(1+ )=28.8 kHz
2
Con roll-off=1
Rb=( 19.2 K )∗(1+1)=38.4 kHz
Luego de lo anterior los pulsos (Figura 15) se forman en la etapa Pulse Shaping que se
observa en la figura 14.
Figura 14: pulse shaping.
A)
B)
Figura 15: A) Pulsos de las letras h y o. B) Pulsos de las letras l y a.
3.1 SISTEMA BPSK

En el transmisor BPSK se transmiten los bits, uno por uno, desde el menos significativo
al más significativo, como se muestra en la tabla 2.
Entrada binaria
Bit ciclo Bit Ciclo
1 1 1 17
0 2 1 18
0 3 1 19
0 4 1 20
0 5 0 21
1 6 1 22
1 7 1 23
0 8 0 24
0 9 0 25
0 10 0 26
1 11 0 27
1 12 1 28
0 13 0 29
1 14 1 30
1 15 1 31
0 16 0 32
Tabla 2: Entrada binaria al sistema BPSK
La figura 16 se muestra un diagrama simplificado de bloques de un transmisor BPSK. El
modulador balanceado funciona como conmutador de inversión de fase. Dependiendo de la
condición lógica de la entrada digital, la portadora se transfiere a la salida, sea enfadada o
bien desfasada 180° con referencia al oscilador de la portadora.
Si se asigna +1 V al 1 lógico y -1 V al 0 lógico, la portadora de entrada, sen wct se

multiplica por 1 o por -1. En consecuencia, la señal de salida puede ser +1sen wct o -1sen
wct; el primer producto representa una señal que está enfasada con el oscilador de
referencia, y el último producto, una señal que está desfasada 180° respecto al oscilador de
referencia
Figura 16: Transmisor BPSK

.
Entonces tenemos que la salida es
BPSK =+sen wct → para 1logico

BPSK =−sen wct → para 0 logico
A partir de aquí construimos la tabla de verdad y el diagrama fasorial que se muestra a

continuación.
Figura 17: Fase binaria y diagrama fasorial del sistema BPSK.

Diagrama de constelación BPSK
La señal transmitida se muestra en la tabla 4 con su respectiva referencia.
Bit recibido Referencia Bit Referencia

1 A 1 Q
0 B 1 R
0 C 1 S
0 D 1 T
0 E 0 U
1 F 1 X
1 G 1 W
0 H 0 Y
0 I 0 Z
0 J 0 a
1 K 0 b
1 L 1 c
0 M 0 d
1 N 1 e
1 O 1 f
0 P 0 g
Tabla 4: Bits transmitidos referenciados.
El diagrama de constelación (de acuerdo a la figura 17) obtenido del modular BPSK
del mensaje “hola” se muestra en la figura 18.
Figura 18: Diagrama de constelación del sistema BPSK.

 Espectro de la señal modulada BSPK
Figura 19: Modulación de la señal
Al modular la señal (Figura 19) podemos construir el espectro de frecuencia. En la

tabla 3 se observan los límites de las bandas de frecuencia industriales, científicas y
médicas. Tomamos una frecuencia de 6.790 MHz para dibujar el espectro de
frecuencia para cada tipo de pulso.
Tabla 3: Límites de las bandas de frecuencias industriales, científicas y médicas.

 Espectro con pulso Polar RZ y Coseno alzado Con roll-off de 1
Entonces tenemos que
f c =6.790 Mhz
f c + R B=6.790 Mhz+38.4 kHz=6.828 Mhz
f c −RB =6.790 Mhz−38.4 kHz=6.752 Mhz
Figura 20: Espectro de frecuencia para el sistema BPSK con pulso polar RZ y coseno
alzado de roll-off 1.
Para que la señal pueda ser transmitida correctamente el ancho de banda del canal
(figura 21) debe ser como mínimo de dos veces RB, esto es:
BW C =2∗( RB )
Se sabe que
RB=38.4 kHz
Entonces
BW C =2∗( 38.4 kHz )=76.8 kHz
Figura 21: Ancho de banda del canal para un sistema BPSK con pulso polar RZ y
coseno alzado de roll-off 1
 Espectro con pulso Polar NRZ y Coseno alzado Con roll-off de 0.
f c =6.790 Mhz
f c + R B=6.790 Mhz+19.2 kHz=6.809 Mhz
f c −RB =6.790 Mhz−19.2 kHz=6.770 Mhz
Figura 22: Espectro de frecuencia para el sistema BPSK con pulso polar NRZ y coseno
alzado de roll-off 0
BW C =2∗( RB )
Se sabe que
RB=19.2 kHz
Entonces
BW C =2∗( 19.2kHz )=38.4 kHz
Figura 23: Ancho de banda del canal del sistema de comunicación BPSK con pulso
polar NRZ y coseno alzado de roll-off 0.
 Espectro Coseno alzado Con roll-off de 0.5.

f c =6.790 Mhz
f c + R B=6.790 Mhz+28.8 kHz=6.819 Mhz
f c −RB =6.790 Mhz−28.8 kHz=6.761 Mhz
Figura 24: Espectro de frecuencia para el sistema BPSK con coseno alzado de roll-off
0.5
BW C =2∗( RB )
Se sabe que
RB=19.2 kHz
Entonces
BW C =2∗( 28.8 kHz ) =57.6 kHz
Figura 25: Ancho de banda del canal del sistema de comunicación BPSK con pulso
coseno alzado de roll-off 0.5.
Luego la señal transmitida por el canal se muestra a continuación
A)
B)
Figura 26: Relación de fase de salida en función del tiempo para un modulador BPSK. A)
Pulsos de las letras h y o. B) Pulsos de las letras l y a.
Receptor BPSK
Figura 27: Receptor BPSK.

La figura 27 muestra un diagrama de bloques de un receptor BPSK. La señal de entrada
puede ser sen (wct) o - sen (wct). El circuito de recuperación coherente de portadora detecta
y regenera una señal de portadora que es coherente, tanto en fase como en frecuencia, con
la portadora original de transmisión. El modulador balanceado es un detector de producto;
la salida es el producto de las dos entradas (la señal BPSK y la portadora recuperada).
Entonces la salida viene dada por

Salida=Sen ( wct )∗ (−sen ( wct ) ) =…
−1 −1 1
∗( 1−cos 2 wct )= + cos 2 wct
2 2 2
−1
Salida=
2
Y por
Salida=Sen ( wct )∗ ( sen ( wct ) )=…
1 1 1
∗( 1−cos 2 wct )= + cos 2 wct
2 2 2
1
Salida=
2
El filtro pasa bajas (LPF) separa los datos binarios recuperados de la señal desmodulada
compleja.
Finalmente la señal se amplifica (Figura 28) para obtener los voltajes de la señal
enviada que son -1 y 1 como se observa en la figura 29.
Figura 28: Circuito de amplificación para recuperar la amplitud transmitida.
A)
B)
Figura 29: A) Pulsos de las letras h y o recibidos. B) Pulsos de las letras l y a recibidos.
DESFASE BPSK
Al transmitir la señal puede ocurrir que no llegue al receptor el mensaje con la
información correcta, esto se ve reflejado mediante el desfase de algún símbolo con
respecto al enviado. A continuación se muestra el mensaje transmitido con su
respectivo diagrama de constelación comparado al mensaje recibido con un desfase en
uno de sus elementos.
Señal transmitida
1 A 1 Q
0 B 1 R
0 C 1 S
0 D 1 T
0 E 0 U
1 F 1 X
1 G 1 W
0 H 0 Y
0 I 0 Z
0 J 0 a
1 K 0 b
1 L 1 c
0 M 0 d
1 N 1 e
1 O 1 f
0 P 0 g
Tabla 5: Datos transmitidos.
Figura 30: Diagrama de constelación del mensaje transmitido.
Figura 31: Traducción del mensaje transmitido.

Señal recibida

1 A 1 Q
0 B 1 R
1 +180 C 1 S
1 +180 D 1 T
0 E 0 U
1 F 1 X
1 G 1 W
0 H 0 Y
0 I 0 Z
0 J 0 a
1 K 0 b
1 L 1 c
0 M 0 d
1 N 1 e
1 O 1 f
0 P 0 g
Tabla 6: Datos recibidos con desfase en uno de los elementos.
Figura 32: Diagrama de constelación del mensaje recibido.

Figura 33: traducción del mensaje recibido.
 Relación señal a ruido necesaria
Figura 34: Tasas de error para sistema de modulación PSK.
En la figura 30 se observa que para una probabilidad de error de 10^-7 se necesita

una relación señal a ruido de 11.3 dB.
Se sabe que
Eb S
=
No KTR
Donde K es la constante de Boltzman la cual tiene un valor de
K=1,380649 ×10 – 23
T es la temperatura ambiente en Kelvin la cual es
T =25° C=298 Kelvin
R es la tasa de bits la cual es
R=19.2kbps
Y S es la potencia que se desea encontrar. Entonces procedemos a calcular la magnitud
correspondiente a 11.3 dB
Para SNR=11.3 dB
10∗lo g10 N =xdB
xdB
lo g 10 N=
10
xdB
1 0lo g N =1 0 10
10
xdB
N=1 0 10
11.3
10
N=1 0 =13.4896
Eb – 23 3
S= KTR =( 1,380.649 x 10 ) ( 298 K )∗( 19.2 x 10 )∗( 13.4896 )
No
S=1.0656 x 10−15 W
3.2 SISTEMA DE TRANSMISIÓN BANDPASS QPSK
En la tabla 5 se observa como es la entrada binaria al modular QPSK, a diferencia

del BPSK se toma los datos de dos en dos.
Entrada Referencia
binaria
Q I
0 1 A
0 0 B
1 0 C
0 1 D
0 0 E
1 1 F
1 0 G
0 1 H
1 1 I
1 1 J
1 0 K
0 1 L
0 0 M
1 0 N
1 0 O
0 1 P
Tabla 7: Entrada binaria al modulador QPSK
En la figura 35 se muestra un diagrama de bloques de un transmisor QPSK. Dos bits (un

dibit) se sincroniza en el divisor de bits. Después de que han entrado ambos bits en serie,
salen en forma simultánea y en paralelo. Un bit se dirige al canal I y el otro al canal Q. El
bit I modula una portadora enfasada con el oscilador de referencia (“I” proviene de canal
“in phase”, enfasado), y el bit Q modula una portadora que está desfasada 90°, o en
cuadratura (“Q” de “cuadratura”) respecto a la portadora de referencia. [1]
Figura 35: Transmisor QPSK. Tomada de [1]
Se puede ver que una vez que un dibit se ha dividido en los canales I y Q, la operación es
igual que en un modulador BPSK. En esencia, un modulador QPSK es dos moduladores
BPSK en paralelo. Otra vez, para un 1 lógico =+1 V y un 0 lógico =-1 V, son posibles dos
fases en la salida del modulador balanceado I: +sen wct y -sen wct, y son posibles dos fases
en la salida del modulador balanceado Q: +cos wct y -cos wct. Cuando el sumador lineal
combina las dos señales en cuadratura, es decir, desfasadas 90°, hay cuatro fasores
resultantes posibles, definidos por las siguientes expresiones: [1]
1) +sen wct + cos wct

2) +sen wct - cos wct
3) -sen wct + cos wct
4) -sen wct - cos wct
Con lo anterior podemos determinar la tabla de verdad y el diagrama de constelación para

el modulador QPSK de la siguiente manera
 Para una entrada binaria Q=0; I=0
I =(−1 ) sen wc t=−1 sen w c t

Q= (−1 ) cos wc t=−1cos wc t
La salida seria
Out=1.414 sen (wct −135° )
I =( 1 ) sen wc t=1 sen wc t

Q= (1 ) cos wc t=1 cos wc t
La salida seria
Out=1.414 sen (wct + 45° )
I =(−1 ) sen wc t=−1 sen w c t

Q= (1 ) cos wc t=1 cos wc t
La salida seria
Out=1.414 sen (wct +135° )
I =( 1 ) sen wc t=1 sen wc t

Q= (−1 ) cos wc t=−1cos wc t
La salida seria
Out=1.414 sen (wct −45° )
Con el procedimiento anterior se construye la tabla de verdad, el diagrama fasorial y el

diagrama de constelación de los datos.
Figura 36: Tabla de verdad y diagrama fasorial del transmisor QPSK. Tomada de [1]
Para la señal transmitida la tabla de verdad se muestra en la tabla 8 y el diagrama de

constelaciones en la figura 37.
salida Fase (°) Referencia

binaria
Q I
0 1 -45 A
0 0 -135 B
1 0 -135 C
0 1 -45 D
0 0 -135 E
1 1 +45 F
1 0 -135 G
0 1 -45 H
1 1 +45 I
1 1 +45 J
1 0 -135 K
0 1 -45 L
0 0 -135 M
1 0 +135 N
1 0 -135 O
0 1 -45 P
Tabla 8: Tabla de verdad de la señal de salida
Figura 37: Diagrama de constelación para el sistema QPSK del mensaje transmitido.
 Espectro de la señal modulada QPSK
Figura 38: Modulación de la señal en el dominio de la frecuencia para un sistema

QPSK.
En la figura 38 se muestra como seria la modulación para el sistema QPSK,

teniendo en cuenta esto y una frecuencia de portador de 6.790 Mhz obtenemos el
espectro de frecuencia para el sistema QPSK para cada tipo de pulso.

f c =6.790 Mhz
RB 38.4
f c+ =6.790 Mhz+ kHz=6.809 Mhz
2 2
RB 38.4 kHz
f c− =6.790 Mhz− =6.770 Mhz
2 2
Figura 39: Espectro de frecuencia para el sistema QPSK con pulso polar RZ y coseno
BW C =2∗ ( RB2 )
Se sabe que
RB=38.4 kHz
Entonces
BW C =2∗( 38.42kHz )=38.4 kHz
Figura 40: Ancho de banda del canal del sistema de comunicación QPSK con pulso
polar RZ y coseno alzado de roll-off 1.
f c =6.790 Mhz
19.2
f c + R B=6.790 Mhz+ kHz=6.799 Mhz
2
19.2
f c −RB =6.790 Mhz− kHz=6.780 Mhz
2
Figura 41: Espectro de frecuencia para el sistema QPSK con pulso polar NRZ y coseno
BW C =2∗ ( RB2 )
Se sabe que
RB=19.2 kHz
Entonces
BW C =2∗( 19.22kHz )=19.2 kHz

f c =6.790 Mhz
28.8
f c + R B=6.790 Mhz+ kHz=6.804 Mhz
2
28.8
f c −RB =6.790 Mhz− kHz=6.776 Mhz
2
Figura 43: Espectro de frecuencia para el sistema Q PSK con pulso coseno alzado de
roll-off 0.5.
BW C =2∗ ( RB2 )
Se sabe que
RB=19.2 kHz
Entonces
BW C =2∗ ( 28.82 kHz )=28.8 kHz
A)
B)
Figura 45: Relación de fase de salida en función del tiempo para un modulador QPSK. A)
Pulsos de las letras h y o. B) Pulsos de las letras l y a
Receptor QPSK
Figura 46: Receptor QPSK

En la figura 46 aparece el diagrama de bloques de un receptor QPSK. El divisor de potencia
dirige la señal de entrada QPSK a los detectores de producto I y Q, y al circuito de
recuperación de portadora. Este último circuito reproduce la señal original del oscilador de
portadora. La portadora recuperada debe ser coherente, en frecuencia y en fase, con la
portadora de referencia de transmisión. La señal QPSK se desmodula en los detectores de
producto I y Q, que generan los bits originales de datos I y Q. Las salidas de los detectores
de productos se alimentan al circuito combinador de bits, donde se convierten de canales I y
Q paralelos a una sola corriente de salida de datos binarios.
La señal QPSK de recepción, -sen wct + cos wct, es una de las entradas al detector de
producto I. La otra entrada es la portadora recuperada, sen wct. La salida del detector de
producto I es
 Para una entrada In = -sen wct + cos wct tenemos que:

I =¿
Donde
Señalde entradaQSPK =−sen wct + cos wct

Portadora=sen wct
I =(−s e n wct )∗ ( sen wct )+ ( sen wct )∗(cos wct)
¿ (−se n 2 wct ) + ( sen wct )∗(cos wct )
1 1 1
¿− (1−cos 2 wct )+ sen ( wc+ wc ) t+ sen(wc−wc)t
2 2 2
−1 1 1 1
I= + ( cos 2 wct )+ ( sen 2 wct )+ sen(0) t
2 2 2 2
Luego esta señal se filtra para quedarnos solo con la componente DC y así
−1
I= V →(0 lógico)
2
La salida del detector de producto Q es
Q=¿
Señalde entradaQSPK =−sen wc t +cos wct

Portadora=cos wct
¿ ( cos 2 wct )− ( sen wct )∗(cos wct )
1 1 1
¿− (1+ cos 2 wct )− sen ( wc+ wc ) t− sen (wc−wc)t
2 2 2
1 1 1 1
Q= + ( cos 2 wct )− ( sen 2 wct )− sen( 0) t
2 2 2 2
1
Q= V → (1 lógico )
2
A)
B)
DESFASE QPSK
Señal transmitida

binaria
Q I
0 1 -45 A
0 0 -135 B
1 0 -135 C
0 1 -45 D
0 0 -135 E
1 1 +45 F
1 0 -135 G
0 1 -45 H
1 1 +45 I
1 1 +45 J
1 0 -135 K
0 1 -45 L
0 0 -135 M
1 0 +135 N
1 0 -135 O
0 1 -45 P
Figura 50: traducción del mensaje transmitido.
Señal Recibida

binaria
Q I
0 1 -45 A
0 0 -135 B
0 1 +90 -45 C
0 1 -45 D
0 0 -135 E
1 1 +45 F
1 0 -135 G
0 1 -45 H
1 1 +45 I
1 1 +45 J
1 0 -135 K
0 1 -45 L
0 0 -135 M
1 0 +135 N
1 0 -135 O
0 1 -45 P

Figura 52: Traducción del mensaje recibido.

Figura 53: Tasas de error para sistema de modulación PSK.

Se sabe que
Eb S
=
No KTR
K=1,380649 ×10 – 23
R=19.2kbps
Para SNR=11.3 dB
10∗lo g10 N =xdB
xdB
lo g 10 N=
10
xdB
lo g10 N 10
10 =1 0
xdB
N=1 0 10
11.3
10
N=1 0 =13.4896
Eb – 23 3
S= KTR =( 1,380.649 x 10 ) ( 298 K )∗( 19.2 x 10 )∗( 13.4896 )
No
S=1.0656 x 10−15 W
3.3. SISTEMA DE TRANSMISIÓN BANDPASS 8-PSK.
En la tabla 11 se observa como es la entrada binaria al modular 8-PSK, a diferencia del
QPSK se toma los datos de tres en tres.
Entrada
Binaria
Q I C
0 1 1
0 1 0
0 0 0
1 1 0
1 1 1
1 0 1
1 0 1
1 0 0
0 1 1
0 0 0
0 1 0
Tabla 11. Entrada Binaria al Modulador 8-PSK
En la figura 54 se muestra un diagrama de bloques de un modulador 8-PSK. La corriente de

bits en serie que llega entra al divisor de bits, donde se convierte en una salida paralela de
tres canales: el canal I o enfasado, el canal Q o en cuadratura, y el canal C o de control. En
consecuencia, la rapidez de bits en cada uno de los tres canales es fb /3. Los bits de los
canales I y C entran al convertidor de 2 a 4 niveles del canal I, y los bits de los canales Q y
–C entran al convertidor de 2 a 4 niveles del canal Q. [1]
Figura 54: Transmisor 8-PSK. Tomada de [1]

La figura 55 muestra la tabla de verdad y las condiciones correspondientes de salida para
los convertidores de 2 a 4 niveles. Como los bits –C y C nunca pueden ser el mismo estado
lógico, las salidas de los convertidores I y Q, de 2 a 4 niveles, nunca pueden tener la misma
magnitud, aunque sí pueden tener la misma polaridad. La salida de un convertidor de 2 a 4
niveles es una señal M-aria, con amplitud de pulso modulada (PAM, de pulse-amplitude
modulated) en la que M =4.
Figura 55: Convertidor de 2 a 4 niveles para los canales I y Q del modulador 8-PSK.
Tabla de verdad de los canales y señal PAM.
 Para una entrada binaria Q=0; I=0, C=0 -> (000)
I =−0.541 sen wc t
Q=−1.307 cos w c t
La salida del sumador seria
Out=−0.541 sen w c t−1.307 cos wc t
A=√ 0.5412+1.307 2=1.41
−0.541
θ=tan −1(−1.307 )
=22.49
Out=1.41 sen(wct−22.49−90)
Out=1.41 sen(wct−112.49)
 Para una entrada binaria Q=0; I=0; C=1 -> (001)

I =−1.307 sen w c t
Q=−0.541cos wc t
A=√ 1.307 2+ 0.5412=1.41
−1.307
θ=tan −1 (
−0.541 )
=¿ 67.51 ¿
Out=1.41 sen ( w c t−67.51−90 )

Out=1.41 sen(wc t−157.51)
I =0.541 sen wc t
Q=−1.307 cos w c t

Out=0.541 sen w c t−1.307 cos wc t
A=√ 0.5412+1.307 2=1.41
0.541
θ=tan −1 (−1.307 )
=−22.49
Out=1.41 sen ( w c t−(−22.49 ) −90 )

Out=1.41 sen ( w c t−67.51 )
 Para entrada binaria Q=0; I=1; C=1 -> (011)

I =1.307 sen wc t
Q=−0.541cos wc t
A=√ 1.307 2+(−0.541)2=1.41
Out=1.41 sen(wc t−22.5)

I =−0.541 sen wc t
Q=1.307 cos wc t
A=√ ¿¿
Out=1.41 sen(wc t +112.5 ° )

I =−1.307 sen w c t
Q=0.541cos wc t
A=√ ¿¿
Out=1.41 sen(wc t +157.5 °)
I =0.541 sen wc t
Q=1.307 cos wc t
A=√ 0.5412+1.307 2=1.41

Out=1.41 sen(wc t +67.5)
I =1.307 sen wc t
Q=0.541cos wc t
Out=1.41 sen( wc t +22.5)
Con el procedimiento anterior se construye el diagrama fasorial y el diagrama de

constelación de los datos.
Figura 56. Tabla de verdad y diagrama fasorial del transmisor 8-PSK. Tomada de [1]
Teniendo en cuenta la tabla de verdad mostrada en la figura 56, podemos realizar el

siguiente cuadro con su respectiva fase y referencia.
Salida Fase Referencia

Binaria (°)
Q I C
0 1 1 -22.5 b
0 1 0 -67.5 c
0 0 0 -112.5 d
1 1 0 67.5 e
1 1 1 22.5 f
1 0 1 157.5 g
1 0 1 157.5 h
1 0 0 112.5 i
0 1 1 -22.5 j
0 0 0 -112.5 k
0 1 0 -67.5 l
Tabla 12: Salida binaria, fase y referencia para construcción de diagrama de constelación
Ahora, realizamos la gráfica de constelación, teniendo en cuenta la tabla 12 obtenemos el

siguiente diagrama:
Figura 57. Diagrama de constelación 8-PSK.
 Espectro de la señal modulada 8PSK

Figura 58: Modulación de la señal en el dominio de la frecuencia para un sistema 8PSK.
En la figura 58 se muestra como sería la modulación para el sistema 8PSK, teniendo en

cuenta esto y una frecuencia de portador de 6.790 Mhz obtenemos el espectro de frecuencia
para el sistema 8PSK para cada tipo de pulso.
f c =6.790 Mhz
RB 38.4
f c+ =6.790 Mhz+ kHz=6.803 Mhz
3 3
RB 38.4 kHz
f c− =6.790 Mhz− =6.777 Mhz
3 3
Figura 59: Espectro de frecuencia para el sistema QPSK con pulso polar RZ y coseno
Para que la señal pueda ser transmitida correctamente el ancho de banda del canal (figura
60) debe ser como mínimo de dos veces RB, esto es:
BW C =2∗ ( RB3 )
Se sabe que
RB=38.4 kHz
Entonces
BW C =2∗ ( 38.43kHz )=25.6 kHz
Figura 60: Ancho de banda del canal del sistema de comunicación 8PSK con pulso

f c =6.790 Mhz
RB 19.2
f c+ =6.790 Mhz+ kHz=6.796 Mhz
3 3
RB 19.2
f c− =6.790 Mhz− kHz=6.784 Mhz
3 3
Figura 61: Espectro de frecuencia para el sistema 8PSK con pulso polar NRZ y coseno
BW C =2∗ ( RB3 )
Se sabe que
RB=19.2 kHz
Entonces
BW C =2∗ ( 19.23kHz )=12.8 kHz

f c =6.790 Mhz
RB 28.8
f c+ =6.790 Mhz+ kHz=6.800 Mhz
3 3
RB 28.8
f c− =6.790 Mhz− kHz=6.780 Mhz
3 3
Figura 63: Espectro de frecuencia para el sistema 8PSK con pulso coseno alzado de
roll-off 0.5.
BW C =2∗ ( RB3 )
Se sabe que
RB=28.8 kHz
Entonces
BW C =2∗ ( 28.83 kHz )=19.2 kHz
Figura 65: Relación de fase de salida en función del tiempo para un modulador 8PSK.
 Receptor 8-PSK
Figura 66. Receptor 8PSK.
La figura 66 contiene un diagrama de bloques de un receptor 8-PSK. El divisor de
potencia dirige la señal 8-PSK de entrada a los detectores de producto I y Q, y al
circuito de recuperación de portadora. Este circuito reproduce la señal original del
oscilador de referencia. La señal 8-PSK de entrada se mezcla con la portadora
recuperada en el detector I de producto, y con la portadora en cuadratura en el detector
de producto Q. Las salidas de los detectores de producto son señales PAM de 4 niveles
que se alimentan a los convertidores analógicos a digital (ADC) de 4 a 2 niveles. Las
salidas del convertidor de 4 a 2 niveles del canal I son los bits I y C, mientras que las
del convertidor de 4 a 2 niveles del canal Q son los bits Q y – C. El circuito lógico de
paralelo a serie convierte los pares I/C y Q/–C en corrientes de salida de datos I, Q y C
en serie.
1.307senwct-0.541coswct
0.541senwct-1.307coswct
-0.541senwct -1.307coswct
RECUPERACION DE LA SEÑAL
PARA LOS 3 PRIMEROS BITS 011
I =( 1.307 senwct −0.541 coswct )(senwct )

Donde
Señalde entradaQSPK =1.307 senwct−0.541coswct

Portadora=sen wct
I =( 1.307 s en ( wc t ) )∗( sen wct ) +¿
¿ ( 1.307 se n2 wc t ) + (−0.541 sen wct )∗(cos wct )

1.307 0.541 0.541
¿ ( 1−cos 2 wct )− sen ( wc+ wc ) t− sen (wc−wc) t
2 2 2
1.307 1.307 0.541 −0.541

I= − ( cos 2 wct )− ( sen 2 wct ) sen( 0)t
2 2 2 2
1.307
I=
2
Q=¿
Señalde entradaQSPK =¿
Portadora=cos wct
¿−0.541 ( cos2 wct ) +1.307 ( sen wct )∗(cos wct )
−0.541 1.307 1.307

¿ ( 1+cos 2 wct )+ sen ( wc +wc ) t + sen (wc−wc)t
2 2 2
−0.541 0.5411 1.307 1.307

Q= − ( cos 2 wct ) + ( sen 2 wct ) + sen(0) t
2 2 2 2
−0.541
Q= V
2
El procedimiento para obtener la siguiente secuencia de bits es el mismo que el anterior,

para cada grupo de 3 bits. Luego la señal debe ser amplificada para obtener la señal que se
transmitió.
A)
B)
DESFACE 8PSK
Señal transmitida

Binaria (°)
Q I C
0 1 1 -22.5 b
0 1 0 -67.5 c
0 0 0 -112.5 d
1 1 0 67.5 e
1 1 1 22.5 f
1 0 1 157.5 g
1 0 1 157.5 h
1 0 0 112.5 i
0 1 1 -22.5 j
0 0 0 -112.5 k
0 1 0 -67.5 l

siguiente diagrama:
Figura 67: Diagrama de constelación del mensaje enviado 8-PSK.
Figura 68: Traducción del mensaje transmitido.
Señal Recibida

Binaria (°)
Q I C
0 1 1 -22.5 b
0 1 0 -67.5 c
0 1 1 +90 -22.5 d
1 1 0 67.5 e
1 1 1 22.5 f
1 0 1 157.5 g
1 0 1 157.5 h
1 0 0 112.5 i
0 1 1 -22.5 j
0 0 0 -112.5 k
0 1 0 -67.5 l

siguiente diagrama:
Figura 69: Diagrama de constelación 8-PSK del mensaje recibido.

3.4 . Sistema de transmisión BandPass 8QAM.
En la figura 58 se muestra un diagrama de bloques de un modulador 8-QAM. El 8-QAM es
una técnica de codificación M-aria en la que M=8. A diferencia de la 8-PSK, la señal de
salida de un modulador 8-QAM no es una señal de amplitud constante. En la figura 58 se
ve que la única diferencia entre los transmisores 8-QAM y el 8-PSK es la omisión del
inversor entre el canal C y el modulador de producto Q. Al igual que en la 8-PSK, los datos
que llegan se dividen en grupos de tres bits (tribits): las corrientes I, Q y C de bits, cada una
con rapidez de bits igual a la tercera parte de la rapidez de entrada de datos.
Figura 71. Modulador 8-QAM
En la tabla 15 se observa como es la entrada binaria al modular 8-QAM, al igual que en 8-

PSK, se toma los datos de tres en tres.
Entrada
Binaria
Q I C
0 1 1
0 1 0
0 0 0
1 1 0
1 1 1
1 0 1
1 0 1
1 0 0
0 1 1
0 0 0
0 1 0
Tabla 15. Entrada binaria al modulador 8-QAM

MPSK.
En la figura 72 se observa como es el ancho de banda (BW) para un sistema 8-QAM,

similar a un sistema 8-PSK. El ancho de banda del canal es:
BW c =2∗ ( RB3 )
De la ecuación (3) se sabe que:
RB=38.4 KHz
Conociendo el valor de RB, procedemos a calcular el valor del ancho de banda, de la
siguiente forma:
2∗38.4 KHz
BW c = → BW c =25.6 KHz
3
Tabla 16. Convertidor de 2 a 4 niveles para los canales I y Q del modulador 8-
QAM. Tabla de verdad de los canales.
Tabla 17. Tabla de verdad modulador 8-QAM
 Para una entrada binaria Q=0; I=0, C=0 -> (000)
I =−0.541 sen wc t
Q=−0.541cos wc t
Out=−0.541 sen w c t−0.541 cos w c t
A=√ 0.5412+0.5412 =0.765
Out=0.765 sen(wct−135)

I =−1.307 sen w c t
Q=−1.307 cos w c t
A=√ 1.307 2+1.307 2=1.848
Out=1.848 sen(wc t−135)

I =0.541 sen wc t
Q=−0.541cos wc t

Out=0.541 sen w c t −0.541 cos w c t
A=√ 0.5412+0.5412 =0.765
Out=0.765 sen ( wc t −45 )

I =1.307 sen wc t
Q=−1.307 cos w c t
A=√ 1.307 2+(−1.307)2=1.848
Out=1.848 sen( wc t−45)

I =−0.541 sen wc t
Q=0.541cos wc t
A=√ ¿¿
Out=0.765 sen(wc t+135)

I =−1.307 sen w c t
Q=1.307 cos wc t
A=√ ¿¿
Out=1.848 sen( wc t +135)
I =0.541 sen wc t
Q=0.541cos wc t
A=√ 0.5412+0.5412 =0.765
Out=0.765 sen( wc t+ 45)
I =1.307 sen wc t
Q=1.307 cos wc t
A=√ 1.307 2+1.307 2=1.848
Out=1.848 sen( wc t+ 45)
Con el procedimiento anterior se construye el diagrama fasorial y el diagrama de

constelación de los datos.
Figura 73: Diagrama fasorial del transmisor 8-QAM. Tomada [1]
Teniendo en cuenta la tabla de verdad 17, podemos realizar el siguiente cuadro con su
respectiva fase y referencia.

Binaria (°)
Q I C
0 1 1 -45 b
0 1 0 -45 c
0 0 0 -135 d
1 1 0 +45 e
1 1 1 +45 f
1 0 1 +135 g
1 0 1 +135 h
1 0 0 +135 i
0 1 1 -45 j
0 0 0 -135 k
0 1 0 -45 l
Tabla 18. Salida binaria, fase y referencia para construcción de diagrama de constelación.

siguiente diagrama:
Figura 74. Diagrama de constelación 8-QAM.
 Espectro de la señal modulada 8PSK

8QAM.
En la figura 75 se muestra como sería la modulación para el sistema 8QAM, teniendo en

cuenta esto y una frecuencia de portador de 6.790 Mhz obtenemos el espectro de frecuencia
para el sistema 8QAM para cada tipo de pulso.

f c =6.790 Mhz
RB 38.4
f c+ =6.790 Mhz+ kHz=6.803 Mhz
3 3
RB 38.4 kHz
f c− =6.790 Mhz− =6.777 Mhz
3 3
Figura 76: Espectro de frecuencia para el sistema 8QAM con pulso polar RZ y coseno
77) debe ser como mínimo de dos veces RB, esto es:
BW C =2∗ ( RB3 )
Se sabe que
RB=38.4 kHz
Entonces
BW C =2∗ ( 38.43kHz )=25.6 kHz
Figura 77: Ancho de banda del canal del sistema de comunicación 8QAM con pulso

f c =6.790 Mhz
RB 19.2
f c+ =6.790 Mhz+ kHz=6.796 Mhz
3 3
RB 19.2
f c− =6.790 Mhz− kHz=6.784 Mhz
3 3
Figura 78: Espectro de frecuencia para el sistema 8QAM con pulso polar NRZ y coseno
BW C =2∗ ( RB3 )
Se sabe que
RB=19.2 kHz
Entonces
BW C =2∗ ( 19.23kHz )=12.8 kHz
f c =6.790 Mhz
RB 28.8
f c+ =6.790 Mhz+ kHz=6.800 Mhz
3 3
RB 28.8
f c− =6.790 Mhz− kHz=6.780 Mhz
3 3
Figura 80: Espectro de frecuencia para el sistema 8QAM con pulso coseno alzado de
roll-off 0.5.
RB
BW C =2∗ ( )
3
Se sabe que
R B=28.8 kHz
Entonces
BW C =2∗ ( 28.83 kHz )=19.2 kHz
Figura 82. Relación de fase de salida en función del tiempo para un modulador 8QAM.
Figura 83. Receptor 8QAM
La figura 83 contiene un diagrama de bloques de un receptor 8-QAM. El divisor de

potencia dirige la señal 8-QAM de entrada a los detectores de producto I y Q, y al circuito
de recuperación de portadora. Este circuito reproduce la señal original del oscilador de
referencia. La señal 8-QAM de entrada se mezcla con la portadora recuperada en el
detector I de producto, y con la portadora en cuadratura en el detector de producto Q. Las
salidas de los detectores de producto son señales PAM de 4 niveles que se alimentan a los
convertidores analógicos a digital (ADC) de 4 a 2 niveles. Las salidas del convertidor de 4
a 2 niveles del canal I son los bits I y C, mientras que las del convertidor de 4 a 2 niveles
del canal Q son los bits Q y – C. El circuito lógico de paralelo a serie convierte los pares
I/C y Q/–C en corrientes de salida de datos I, Q y C en serie.
RECUPERACIÓN DE LA SEÑAL
I =( 1.307 senw c t−1.307 cos wc t )(sen wc t )

Donde
Señalde entrada8 QAM =1.307 sen wc t−1.307 sen w c t
Portadora=sen wc t
I =( 1.307 sen ( w c t ) )∗( sen w c t ) + (−1.307 cos ( wc t ) )∗( sen w c t )
I =( 1.307 se n 2 w c t ) + (−1.307 sen w c t )∗(cos wc t )

1.307
I= ¿
2
1.307 1.307 1.307 −1.307
I=
2
−
2
( cos 2 w c t )−
2
( sen 2 w c t )
2 (sen ( 0 ) t )
Luego esta señal se filtra para quedarnos solo con la componente DC y así:
1.307
I= V
2

Q=(−1.307 sen wc t+1.307 cos wc t)( sen w c t)
Donde
Señald e entrada8 QAM=−1.307 sen wc t +1.307 cos w c t
Portadora=sen wc t
Q=( −1.307 sen ( wc t ) )∗( sen wc t ) + ( 1.307 cos ( w c t ) )∗( sen wc t )
Q=( −1.307 se n2 wc t ) + ( 1.307 sen wc t )∗( cos w c t)

−1.307
Q= ¿
2
−1.307 1.307 1.307 −1.307
Q=
2
−
2
( cos 2 wc t ) + 2 ( sen 2 w c t ) 2 (
sen ( 0 ) t )
−1.307
Q= V
2
PARA LOS 3 BITS SIGUIENTES 010

Donde
Po r tadora=sen wc t

1.307
I= ¿
2
1.307 1.307 1.307 −1.307
I=
2
−
2
( cos 2 w c t )− 2 ( sen 2 w c t ) 2 (
sen ( 0 ) t )
1.307
I= V
2

Donde
Señalde entrada8 QAM =−1.307 sen wc t+1.307 cos wc t
Portadora=sen wc t

−1.307
Q= ¿
2
−1.307 1.307 1.307 1.307
Q=
2
−
2
( cos 2 wc t ) +
2
( sen 2 w c t )
2 (
sen ( 0 ) t )
−1.307
Q= V
2
I =(−0.541 sen w c t−0.541 cos wc t )(sen wc t )
Donde
Señalde entrada8 QAM =−0.541 sen wc t−0.541 sen w c t
Portadora=sen wc t
I =(−0.541 sen ( w c t ) )∗( sen wc t ) + ( −0.541 cos ( wc t ) )∗( sen w c t )
I =(−0.541 se n 2 w c t ) + (−0.541 s e n wc t )∗(cos wc t)

−0.541
I= ¿
2
−0.541 0.541 0.541 −0.541
I=
2
−
2
( cos 2 w c t )−
2
( sen 2 wc t )
2 (sen ( 0 ) t )
−0.541
I= V
2

Q=(−0.541 sen wc t −0.541cos wc t)( sen w c t)
Donde
Señalde entrada8 QAM =−0.541 sen wc t−0.541cos wc t
Portadora=sen wc t
Q=( −0.541 sen ( wc t ) )∗( sen w c t )−( 0.541 cos ( w c t ) )∗( sen wc t )
Q=( −0.541 se n2 wc t ) −( 0.541 sen wc t )∗(cos w c t)

−0.541
Q= ¿
2
−0.541 0.541 0.541 −0.541
Q=
2
−
2
( cos 2 wc t )−
2
( sen 2 w c t )
2 (
sen ( 0 ) t )
−0.541
Q= V
2
I =( 0.541 sen w c t+ 0.541cos wc t)( sen w c t)

Donde
Señalde entrada8 QAM =0.541 sen w c t +0.541 sen wc t
Portadora=sen wc t
I =( 0.541 sen ( w c t ) )∗( sen wc t ) + ( 0.541 cos ( w c t ) )∗( sen wc t )
I =( 0.541 se n2 w c t )+ ( 0.541 sen wc t )∗(cos w c t)

0.541
I= ¿
2
0.541 0.541 0.541 0.541
I=
2
−
2 (
( cos 2 w c t ) + 2 ( sen 2 w c t ) 2 sen ( 0 ) t )
0.541
I= V
2

Q=(0.541 sen wc t +0.541 cos w c t)(sen wc t )
Donde
S e ñal de entrada8 QAM=0.541 sen w c t+ 0.541cos wc t
Portadora=sen wc t
Q=( 0.541 sen ( wc t ) )∗( sen w c t ) + ( 0.541 cos ( wc t ) )∗( sen w c t )
Q=( 0.541 se n2 wc t ) + ( 0.541 sen w c t )∗(cos wc t )

0.541
Q= ¿
2
0.541 0.541 0.541 0.541
Q=
2
−
2 (
( cos 2 w c t ) + 2 ( sen 2 wc t ) 2 sen ( 0 ) t )
0.541
Q= V
2
I =( 1.307 sen w c t +1.307 cos w c t)(sen w c t)

Donde
Señalde entrada8 QAM =1.307 sen wc t +1.307 sen wc t
Portadora=sen wc t
I =( 1.307 sen ( w c t ) )∗( sen w c t ) + ( 1.307 cos ( wc t ) )∗( sen w c t )
I =( 1.307 se n 2 w c t ) + ( 1.307 sen w c t )∗(cos w c t )

1.307
I= ¿
2
1.307 1.307 1.307 1.307
I=
2
−
2
( cos 2 w c t ) +
2
( sen 2 wc t )
2 (
sen ( 0 ) t )
1.307
I= V
2

Q=(1.307 sen wc t+1.307 cos wc t)(sen wc t)
Donde
Señalde entrada8 QAM =1.307 sen wc t +1.307 cos wc t
Portadora=sen wc t
Q=( 1.307 sen ( wc t ) )∗( sen w c t ) + ( 1.307 cos ( w c t ) )∗ ( sen wc t )
Q=( 1.307 se n2 wc t ) + ( 1.307 sen wc t )∗(cos wc t)

1.307
Q= ¿
2
1.307 1.307 1.307 1.307
Q=
2
−
2
( cos 2 wc t ) +
2
( sen 2 w c t )
2 (
sen ( 0 ) t )
1.307
Q= V
2
I =(−1.307 sen wc t +1.307 cos w c t )( sen wc t )
Donde
S e ñal de entrada8 QAM=−1.307 sen wc t +1.307 sen wc t
Portadora=sen wc t
I =(−1.307 sen ( wc t ) )∗( sen w c t ) + ( 1.307 cos ( wc t ) )∗( sen w c t )
I =(−1.307 se n2 wc t ) + ( 1.307 sen w c t )∗(cos wc t )

−1.307
I= ¿
2
−1.307 1.307 1.307 1.307
I=
2
−
2
( cos 2 wc t ) +
2
( sen 2 wc t )
2 (
sen ( 0 ) t )
−1.307
I= V
2

Q=(1.307 sen wc t−1.307 cos w c t)( sen w c t)
Donde
Señalde entrada8 QAM =1.307 sen wc t−1.307 cos wc t
Portadora=sen wc t
Q=( 1.307 sen ( wc t ) )∗( sen w c t )−( 1.307 cos ( w c t ) )∗( sen w c t )
Q=( 1.307 se n2 wc t ) −( 1.307 sen w c t )∗(cos w c t)

1.307
Q= ¿
2
1.307 1.307 1.307 −1.307
Q=
2
−
2
( cos 2 wc t ) −
2
( sen 2 wc t )
2 (
sen ( 0 ) t )
1.307
Q= V
2
I =(−1.307 sen wc t +1.307 cos w c t )( sen wc t )
Donde
Señalde entrada8 QAM =−1.307 sen wc t+1.307 sen w c t
Portadora=sen wc t
I =(−1.307 sen ( wc t ) )∗( sen w c t ) + ( 1.307 cos ( wc t ) )∗( sen w c t )
I =(−1.307 se n2 wc t ) + ( 1.307 sen w c t )∗(cos wc t )

−1.307
I= ¿
2
−1.307 1.307 1.307 1.307
I=
2
−
2
( cos 2 wc t ) +
2
( sen 2 wc t )
2 (
sen ( 0 ) t )
−1.307
I= V
2

Q=(1.307 sen wc t−1.307 cos w c t)( sen w c t)
Donde
Señ a l de entrada 8QAM =1.307 sen wc t−1.307 cos w c t
Portadora=sen wc t
Q=( 1.307 sen ( wc t ) )∗( sen w c t )−( 1.307 cos ( w c t ) )∗( sen w c t )
Q=( 1.307 se n2 wc t ) −( 1.307 sen w c t )∗(cos w c t)

1.307
Q= ¿
2
1.307 1.307 1.307 −1.307
Q=
2
−
2
( cos 2 wc t ) −
2
( sen 2 wc t )
2 (
sen ( 0 ) t )
1.307
Q= V
2
I =(−0.541 sen w c t +0.541 cos w c t)( sen w c t)

Donde
Señalde entrada8 QAM =−0.541 sen wc t +0.541 sen wc t
P o rtadora=sen w c t
I =(−0.541 sen ( w c t ) )∗( sen wc t ) + ( 0.541 cos ( w c t ) )∗( sen wc t )
I =(−0.541 se n 2 w c t ) + ( 0.541 sen wc t )∗(cos w c t)

−0.541
I= ¿
2
−0.541 0.541 0.541 0.541
I=
2
−
2
( cos 2 w c t ) +
2
( sen 2 w c t )
2 (sen ( 0 ) t )
−0.541
I= V
2

Q=(0.541 sen wc t−0.541cos wc t)(sen wc t)
Donde
Señalde entrada8 QAM =0.541 sen w c t−0.541 cos wc t
Portadora=sen wc t
Q=( 0.541 sen ( wc t ) )∗( senw c t )−( 0.541cos ( w c t ) )∗ ( sen wc t )
Q=( 0.541 se n2 wc t ) −( 0.541 sen wc t )∗(cos wc t)

0.541
Q= ¿
2
0.541 0.541 0.541 −0.541
Q=
2
−
2
( cos 2 w c t )−
2
( sen 2 w c t )
2 (
sen ( 0 ) t )
0.541
Q= V
2
I =( 1.307 sen w c t−1.307 cos wc t )(sen wc t )
Donde
Portadora=sen wc t

1.307
I= ¿
2
1.307 1.307 1.307 −1.307
I=
2
−
2
( cos 2 w c t )−
2
( sen 2 w c t )
2 (sen ( 0 ) t )
1.307
I= V
2

Donde
Portadora=sen wc t

−1.307
Q= ¿
2
−1.307 1.307 1.307 −1.307
Q=
2
−
2
( cos 2 wc t ) +
2
( sen 2 w c t )
2 (sen ( 0 ) t )
−1.307
Q= V
2
I =(−0.541 sen w c t−0.541 cos wc t )(sen wc t )

Donde
Señalde entrada8 QAM =−0.541 sen wc t−0.541 sen w c t
Portadora=sen wc t
I =(−0.541 sen ( w c t ) )∗( sen wc t ) + ( −0.541 cos ( wc t ) )∗( sen w c t )
I =(−0.541 se n 2 w c t ) + (−0.541 sen w c t )∗(cos w c t)

−0.541
I= ¿
2
−0.541 0.541 0.541 −0.541
I=
2
−
2
( cos 2 w c t )−
2
( sen 2 wc t )
2 (sen ( 0 ) t )
−0.541
I= V
2

Q=(−0.541 sen wc t −0.541cos wc t)( sen w c t)
Donde
Señalde entrada8 QAM =−0.541 sen wc t−0.541cos wc t
Portadora=sen wc t
Q=( −0.541 sen ( wc t ) )∗( sen w c t )−( 0.541 cos ( w c t ) )∗( sen wc t )
Q=( −0.541 se n2 wc t ) −( 0.541 s e n w c t )∗(cos wc t )

−0.541
Q= ¿
2
−0.541 0.541 0.541 −0.541
Q=
2
−
2
( cos 2 wc t )−
2
( sen 2 w c t )
2 (
sen ( 0 ) t )
−0.541
Q= V
2

Donde
Portadora=sen wc t

1.307
I= ¿
2
1.307 1.307 1.307 −1.307
I=
2
−
2
( cos 2 w c t )−
2
( sen 2 w c t )
2 (sen ( 0 ) t )
1.307
I= V
2

Donde
Portadora=sen wc t

−1.307
Q= ¿
2
−1.307 1.307 1.307 1.307
Q=
2
−
2 (
( cos 2 wc t ) + 2 ( sen 2 w c t ) 2 sen ( 0 ) t )
−1.307
Q= V
2
A)
B)
DESFASE 8-QAM
Figura 86: Traducción del mensaje enviado.

Binaria (°)
Q I C
0 1 1 -45 +90 b
0 1 0 -45 c
0 0 0 -135 d
1 1 0 +45 e
1 1 1 +45 f
1 0 1 +135 g
1 0 1 +135 h
1 0 0 +135 i
0 1 1 -45 j
0 0 0 -135 k
0 1 0 -45 l
Tabla 19: desfase de 90 con respecto al mensaje enviado.

Binaria (°)
Q I C
1 1 1 +45 b
0 1 0 -45 c
0 0 0 -135 d
1 1 0 +45 e
1 1 1 +45 f
1 0 1 +135 g
1 0 1 +135 h
1 0 0 +135 i
0 1 1 -45 j
0 0 0 -135 k
0 1 0 -45 l
Tabla 20: Alteración del mensaje enviado debido al desfase.
Figura 87: Diagrama de constelación del mensaje recibido.

3.5 SISTEMA DE TRANSMISION 16-QAM
En la tabla 21 se observa como es la entrada binaria al modular 16-QAM. Entran los

bits de 4 en 4.
Entrada
binaria
Q Q´ I I´
0 1 1 0
1 0 0 0
0 1 1 0
1 1 1 1
0 1 1 0
1 1 0 0
0 1 1 0
0 0 0 1
Tabla 21: Entrada binaria al modulador 16-QAM
En la figura 88 se muestra un diagrama de bloques de un transmisor 16-QAM. Los datos

binarios de entrada se dividen en cuatro canales: I, -I, Q y -Q. La rapidez de bits en cada
canal es igual a la cuarta parte de la rapidez de entrada de bits (fb /4). Se sincronizan cuatro
bits en serie en el divisor de bits; a continuación, salen en forma simultánea y en paralelo
con los canales I, -I, Q y -Q. Los bits I y Q determinan la polaridad en la salida de los
convertidores de 2 a 4 niveles (1 lógico = positivo y 0 lógico = negativo). Los bits -I y -Q
determinan la magnitud (1 lógico = 0.821 V y 0 lógico = 0.22 V). En consecuencia, los
convertidores de 2 a 4 niveles generan una señal PAM de 4 niveles. Son posibles dos
polaridades y dos magnitudes en la salida de cada convertidor de 2 a 4 niveles, que son
±0.22 V y ±0.821 V. Las señales PAM modulan las portadoras en fase y en cuadratura en
los moduladores de producto.
Figura 88: Transmisor 16QAM
Figura 89: Tabla de verdad convertidores de 2 a 4 niveles canales I y Q
Figura 90: Convertidor de 2 a 4 niveles

h:
0110=Q Q' I I ' =¿
¿ √(−0.821¿¿ 2)+( 0.22¿¿ 2)Sen ( w c t−75 ) =0.850 Sen ( wc t−75 ) ¿ ¿
1000=QQ' I I ' =¿
¿ √(0.22¿¿ 2)+(−0.22¿ ¿2)Sen ( w c t +135 ) =0.311 Sen ( wc t +135 ) ¿ ¿
o:
0110=Q Q' I I ' =¿
¿ √(−0.821¿¿ 2)+( 0.22¿¿ 2)Sen ( w c t−75 ) =0.850 Sen ( wc t−75 ) ¿ ¿
1111=QQ' I I ' =¿
¿ √(0.821¿¿ 2)+(0.821¿¿ 2)Sen ( w c t+ 45 ) =1.161 Sen ( w c t +45 ) ¿ ¿
l:
0110=Q Q' I I ' =¿
¿ √(−0.821¿¿ 2)+( 0.22¿¿ 2)Sen ( w c t−75 ) =0.850 Sen ( wc t−75 ) ¿ ¿
1100=Q Q' I I ' =¿

¿ √(0.821¿¿ 2)+(−0.22¿¿ 2)Sen ( w c t +105 ) =0.850 Sen ( w c t +105 ) ¿ ¿
a:
0110=Q Q' I I ' =¿
¿ √(−0.821¿¿ 2)+( 0.22¿¿ 2)Sen ( w c t−75 ) =0.850 Sen ( wc t−75 ) ¿ ¿
0001=Q Q' I I ' =¿

¿ √(−0.22¿¿ 2)+(−0.821¿ ¿ 2)Sen ( wc t−165 )=0.850 Sen ( wc t−165 ) ¿ ¿
La tabla de verdad de salida del sistema 16-QAM

Figura 91: Tabla de verdad del sistema 16-QAM
salida Amplitud Fase Referencia

binaria (v) (°)
Q Q´ I I´
0 1 1 0 0.850 -75 a
1 0 0 0 0.311 135 b
0 1 1 0 0.850 -75 c
1 1 1 1 1.161 45 d
0 1 1 0 0.850 -75 e
1 1 0 0 0.850 105 f
0 1 1 0 0.850 -75 g
0 0 0 1 0.850 -165 h
Tabla 22: Tabla de verdad del mensaje recibido
Figura 92: Diagrama de constelación 16-QAM

 Espectro 16-QAM

MPSK.
En la figura 93 se muestra como sería la modulación para el sistema 16PSK, teniendo en
cuenta esto y una frecuencia de portador de 6.790 MHz obtenemos el espectro de
frecuencia para el sistema 16PSK el cual se muestra en la figura 37. La modulación 16-
QAM es muy similar a la 16-PSK, solo se diferencia en que su eficiencia es mayor.

 Espectro Coseno alzado Con roll-off de 1 y polar RZ.
Rb 38400
Rs= = =9600
4 4
f c =6.790 Mhz
RB
f c+ =6.790 Mhz+ 9600 kHz=6.799 Mhz
4
RB
f c− =6.790 Mhz−9600 kHz=6.780 Mhz
4
Figura 94: Espectro de frecuencia para el sistema 16QAM

95) debe ser como sigue:
BW C =2∗ ( RB4 )
De (3) se sabe que
RB=38.4 kHz
Entonces
BW C =2∗ ( 38.44 k )=9200 Hz
Figura 95: Ancho de banda del canal del sistema de comunicación 16QAM.

f c =6.790 Mhz
RB
f c+ =6.790 Mhz+ 7.2kHz=6.797 Mhz
4
RB
f c− =6.790 Mhz−7.2 kHz=6.782 Mhz
4
Figura 96: Espectro de frecuencia para el sistema 16 QAM.

(figura 97) debe ser como sigue:
BW C =2∗ ( RB4 )
De (3) se sabe que
RB=28.8 kHz
Entonces
BW C =2∗ ( 28.84 K )=14.4 kHz
Figura 97: Ancho de banda del canal del sistema de comunicación 16QAM
 Espectro Coseno alzado Con roll-off de 0 y polar NRZ.
f c =6.790 Mhz
RB
f c+ =6.790 Mhz+ 4.8 kHz=6.798 Mhz
4
RB
f c− =6.790 Mhz−4.8 kHz=6.789 Mhz
4
Figura 98: Espectro de frecuencia para el sistema 16 QAM.
(figura 99) debe ser como sigue:
BW C =2∗ ( RB4 )
De (3) se sabe que
RB=19.2 kHz
Entonces
BW C =2∗ ( 19.24 K )=9.6 kHz
Figura 99: Ancho de banda del canal del sistema de comunicación 16QAM
4 Recepción de la señal 16-QAM
Figura 100: Salida del modulador para las letras “h” y “o”
Figura 101: Salida del modulador para las letras “l” y “a

RECEPTOR
Figura 102: Tasas de error para sistema de modulación QAM.
Se sabe que
Eb S
=
No KTR
K=1,380649 ×10 – 23
R=19.2kbps
Para SNR=15.3 dB
10∗lo g10 N =xdB
xdB
lo g 10 N=
10
xdB
lo g10 N 10
10 =1 0
xdB
N=1 0 10
15.3
10
N=1 0 =33.884415
Eb – 23 3
S= KTR =( 1,380.649 x 10 ) ( 298 K )∗( 19.2 x 10 )∗( 33.884415 )
No
S=2.675458 x 10−15 W
RECEPTOR
Figura 103: Receptor 16-QAM.

RECUPERACION DE LA LETRA H
PRIMERO 4 BITS 0110
I =¿
Donde
Portadora=sen wct
I =( 0.22 Sen ( w c t ) )∗ ( sen wct )+ ¿
¿ ( 0.22 se n2 wct ) + (−0.821 sen wct )∗( cos wct )
0.22 0.821 0.821

2 2 2
0.22 0.22 0.821 0.821

I= − ( cos 2 wct )− (sen 2 wct)+ sen(0) t
2 2 2 2
0.22
I= →(0 lógico)
2
Q=¿
Portadora=cos wct
¿−0.821 ( cos2 wct ) + 0.22 ( sen w ct )∗(cos wct )
−0.821 0.22 0.22

¿ ( 1+cos 2 wct )+ sen ( wc+ wc ) t+ sen(wc−wc) t
2 2 2
−0.821 0.821 0.22 0.22

Q= − ( cos 2 wct )+ ( sen 2 wct ) + sen(0) t
2 2 2 2
−0.821
Q= V
2
ULRIMOS 4 BITS DE H 1000

I =¿
Donde
Portadora=sen wct
I =(−0.22 Sen ( w c t ) )∗( sen wct ) +¿
¿ (−0.22 se n2 wct ) + ( 0.22 sen wct )∗( cos wct )
0.22 0.22 0.22

¿− ( 1−cos 2 wct )+ sen ( wc +wc ) t+ sen (wc−wc) t
2 2 2
−0.22 0.22 0.22 0.22

I= + ( cos 2 wct ) + (sen 2 wct )+ sen (0)t
2 2 2 2
−0.22
I= →(0 lógico)
2
Q=¿
Por t adora=cos wct
¿ 0.22 ( cos 2 wct )−0.22 ( sen wct )∗(cos wct )
0.22 0.22 0.22

¿ ( 1+cos 2 wct ) − sen ( wc+wc ) t− sen( wc−wc)t
2 2 2
0.22 0.22 0.22 0.22

Q= + ( cos 2 wct )− ( sen 2 wct ) − sen (0)t
2 2 2 2
0.220
Q= V
2
RECUPERACION DE LA LETRA O
PRIMERO 4 BITS 0110
I =¿
Donde
Portadora=sen wct
I =( 0.22 Sen ( w c t ) )∗ ( sen wct )+ ¿
0.22 0.821 0.821

2 2 2
0.22 0.22 0.821 0.821

2 2 2 2
0.22
I= →(0 lógico)
2
Q=¿
Portadora=cos wct
¿−0.821 ( cos2 wct ) + 0.22 ( sen wct )∗(cos wct )
−0.821 0.22 0.22

2 2 2
−0.821 0.821 0.22 0.22

2 2 2 2
−0.821
Q= V
2
ULRIMOS 4 BITS DE O 1111
I =¿
Donde
Portadora=sen wct
I =( 0.821en ( wc t ) )∗( sen wct )+¿
¿ ( 0.821 se n2 wct ) + ( 0.821 sen wct )∗(cos wct )
0.821 0.821 0.821

¿ ( 1−cos 2 wct )+ sen ( wc+wc ) t + sen (wc−wc) t
2 2 2
0.821 0.821 0.821 0.821

I= + ( cos 2 wct )+ (sen2 wct )+ sen(0)t
2 2 2 2
0.821
I=
2
Q=¿
P o rtadora=cos wct
¿ 0.821 ( cos2 wct ) +0.821 ( sen wct )∗(cos wct )
0.821 0.821 0.821

¿ ( 1+cos 2 wct ) + sen ( wc+ wc ) t+ sen( wc−wc)t
2 2 2
0.821 0.821 0.821 0.821

Q= + ( cos 2 wct ) + ( sen 2 wct ) + sen (0)t
2 2 2 2
0.821
Q= V
2
RECUPERACION DE LA LETRA L
PRIMERO 4 BITS 0110
I =¿
Donde
Señalde entra d a QSPK =¿

Portadora=sen wct
I =( 0.22 Sen ( w c t ) )∗ ( sen wct )+ ¿
0.22 0.821 0.821

2 2 2
0.22 0.22 0.821 0.821

2 2 2 2
0.22
I= →(0 lógico)
2
Q=¿
Portadora=cos wct
−0.821 0.22 0.22

2 2 2
−0.821 0.821 0.22 0.22

2 2 2 2
−0.821
Q= V
2
ULTIMOS 4 BITS DE L 1100
I =¿
Donde
Portadora=sen wct
I =(−0.22 Sen ( w c t ) )∗( sen wct ) +¿

¿ (−0.22 se n2 wct ) + ( 0.821 sen wct )∗( cos wct )
0.22 0.821 0.821

¿− ( 1−cos 2 wct )+ sen ( wc+ wc ) t+ sen (wc−wc)t
2 2 2
−0.22 0.22 0.821 0.821

I= + ( cos 2 wct ) + ( sen 2 wct )+ sen (0)t
2 2 2 2
−0.22
I= →(0 lógico)
2
Q=¿
Portadora=cos wct
¿¿
0.821 0.22 0.22

¿ ( 1+cos 2 wct ) − sen ( wc+wc ) t− sen( wc−wc)t
2 2 2
0.821 0.821 0.22 0.22

Q= − ( cos 2 wct )+ ( sen 2 wct ) − sen (0)t
2 2 2 2
+0.821
Q= V
2
RECUPERACION DE LA LETRA A
PRIMERO 4 BITS 0110
I =¿
Donde
Portadora=sen wct
I =( 0.22 S en ( w c t ) )∗( sen wct ) +¿

0.22 0.821 0.821

2 2 2
0.22 0.22 0.821 0.821

2 2 2 2
0.22
I= →(0 lógico)
2
Q=¿
Portadora=cos wct
−0.821 0.22 0.22

2 2 2
−0.821 0.821 0.22 0.22

2 2 2 2
−0.821
Q= V
2
ULRIMOS 4 BITS DE A 0001
I =¿
Donde
Portadora=sen wct
I =(−0.821 Sen ( w c t ) )∗( sen wct ) +¿

¿ (−0.821 se n2 wct ) + (−0.22 sen wct )∗(cos wct )
0.821 0.22 0.22

¿− ( 1−cos 2 wct )− sen ( wc+wc ) t− sen( wc−wc)t
2 2 2
−0.821 0.821 .22 0.22 0.22

I= + ( cos 2 wct ) + (sen 2 wct )+ sen(0)t
2 2 2 2
−0.821
I= →(0 lógico)
2
Q=¿
Portadora=cos wct
¿−0.22 ( cos2 wct ) −0.821 ( sen wct )∗(cos wct)
−0.22 0.821 0.821

¿ ( 1+cos 2 wct )− sen ( wc+wc ) t− sen( wc−wc)t
2 2 2
−0.22 0.22 0.22 0.821

Q= − ( cos 2 wct )− ( sen 2 wct )− sen(0)t
2 2 2 2
−0.220
Q= V
2

A)
B)
Figura 105: A) Pulsos de las letras h y o recibidos. B) Pulsos de las letras l y a
recibidos.
DESFASE 16-QAM
SEÑAL TRANSMITIDA

binaria (v) (°)
Q Q´ I I´
0 1 1 0 0.850 -75 a
1 0 0 0 0.311 135 b
0 1 1 0 0.850 -75 c
1 1 1 1 1.161 45 d
0 1 1 0 0.850 -75 e
1 1 0 0 0.850 105 f
0 1 1 0 0.850 -75 g
0 0 0 1 0.850 -165 h
Tabla 23: Tabla de verdad del mensaje enviado.

Figura 106: Diagrama de constelación 16-QAM del mensaje enviado
Figura 107: Traducción del mensaje enviado.
SEÑAL RECIBIDA

binaria (v) (°)
Q Q´ I I´
0 1 1 0 0.850 -75 a
1 0 0 0 0.311 135 b
1 0 1 1+90 0.850 15 c
1 1 1 1 1.161 45 d
0 1 1 0 0.850 -75 e
1 1 0 0 0.850 105 f
0 1 1 0 0.850 -75 g
0 0 0 1 0.850 -165 h
Tabla 24: Tabla de verdad del mensaje recibido

Figura 108: Diagrama de constelación 16-QAM del mensaje recibido.
SIMULACIÓN
En la figura 110 se observa el montaje de la simulación para un sistema BPSK, en el cual se

transmite una señal de audio de 48 khz. El objetivo de esta simulación es visualizar el
diagrama de constelación recibido variando algunos parámetros del canal, como la relación
señal a ruido y visualizar de qué forma afecta esto a la señal.
Figura 110: Simulación de un sistema BPSK.
Figura 111: SNR 25 dB

Figura 112: Diagrama de constelación con SNR de 25dB
Figura 113: SNR de 15 dB

Figura 114:
Diagrama de
constelación con
SNR de 15 dB
Figura 115: SNR de 35 dB

Figura 116: Diagrama con 35 dB
4. ANALISIS DE RESULTADOS
 EL ancho de banda del canal y espectro es 4 veces menor para un sistema 16-QAM
respecto al BPSK, 3 veces menor con respecto al 8-PSK y 2 veces menos que el
Q.PSK para cada pulso especificado, Por lo que si tuviéramos una banda de
frecuencia limitada este tipo de sistema seria el ideal.
 El ancho de pulso polar RZ es el doble del polar NRZ por lo que sería preferible
trabajar con polar RZ ante canales con ancho de bandas limitados.
 El ancho de pulso coseno alzado con roll-off de 0 es menor que con roll-off de 0.5 y
1 por lo que al trabajar con este tipo de pulsos sería preferible hacerlo con el de
rollo-off de 0 si el canal por el cual se va a transmitir la señal es de bandas
limitadas.
 Al transmitir la señal puede ocurrir que no llegue al receptor el mensaje con la

información correcta debido al ruido del canal, esto se ve reflejado mediante el
desfase de algún símbolos del mensaje enviado.
 Un receptor 8-QAM es casi idéntico al receptor 8-PSK. Las diferencias son los
niveles de modulación de amplitud de pulso (PAM) en la salida de los detectores de
producto y las señales binarias en la salida de los convertidores analógico a digital.
Como hay dos amplitudes de transmisión posibles con 8-QAM, que son distintas
que las que se obtienen con 8-PSK, los cuatro niveles PAM desmodulados en el 8-
QAM son distintos de los de 8-PSK. En consecuencia, el factor de conversión para
los convertidores analógico a digital también es distinto.
 El SNR indica el valor medio de aislamiento o protección en varias frecuencias. Un

valor SNR de 35 dB por ejemplo indica que un ruido de 100 dB lo reduce a 65 dB.
Es decir, a medida que este valor aumente menor se percibirá el ruido, como se
observó en la simulación al aumentar el SNR de 15dB a 35dB.
5 CONCLUSIÓN
Podemos concluir que este PSK es una técnica de modulación digital que transmite
información alterando la fase de una señal portadora de frecuencia estable. Generalmente,
estos métodos de modulación son superiores a otras técnicas de modulación en términos de
ancho de banda. Cuando el número de fases se incrementa, la tase de error (BER) aumenta
con el mismo nivel de ruido; aunque al implementar MPSK se puede aumentar la
velocidad.
Para transmitir HOLA convertimos de ASCII a Binario para poder enviar los segmentos de
bits. Al tener un ancho de banda robusto podemos enviar datos a gran velocidad y gran
cantidad de ellos por lo cual se puede reconstruir un dato con su portadora porque cuenta
con diferencias de fase y de amplitud por lo cual mejora la fiabilidad de transmisión y
recepción de datos.
En la modulación de amplitud en cuadratura de 16 estados (16-QAM) Cada flujo de datos
se divide en grupos de cuatro bits, y a su vez en subgrupos de 2 bits, codificando cada bit
en 4 estados o niveles de amplitud de las portadoras.
La modulación QAM es muy similar a la PSK, solo se diferencia en que su eficiencia es
mayor. Estos sistemas de comunicación se implementan mediante una técnica de
codificación denominada M-aria en la que M puede ser igual a 1,2,8 o 16 se puedo notar
que a medida que el valor de M fue aumentando, ya sea para PSK o QAM, el ancho de
banda del canal del sistema de transmisión fue disminuyendo.
6 BIBLIOGRAFÍA
[1] Wayne Tomasi Sistema de comunicaciones electrónicas. Cuarta edición. PEARSON
EDUCACIÓN, México, 2003. ISBN: 970-26-0316-1.
[2] Belle A. Shenoi (2006). Introduction to digital signal processing and filter design. John
Wiley and Sons. p. 120. ISBN 978-0-471-46482-2.

Actividad3 3

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Actividad3 3

Cargado por

Copyright:

Formatos disponibles

COMUNICACIONES 2

RETO: SISTEMA DE TRANSMISIÓN BANDPASS M-ARY: BPSK, QPSK, 8PSK,

DIOMEDEZ RAFAEL MORA QUINTERO

EDGAR ANDRES PEDROZO GUTIERREZ

REYNEL ENRIQUE GARCIA SUAREZ

ING. PABLO GUERRA

UNIVERSIDAD POPULAR DEL CESAR

FACULTAD DE INGENIERÍAS Y TECNOLOGÍAS

Figura 1: Efecto de un filtro pasabanda aplicado a una señal. Tomada de [2]

Existen dos categorías principales de métodos de transmisión de comunicación digital:

 En la transmisión en banda base, se utiliza la codificación de línea, dando como

2.2 Comunicación digital

2.3 Límite de Shannon de capacidad de información

La capacidad de información de un sistema de comunicaciones representa la cantidad de

I = Capacidad de información (bits por segundo)

Se ve, en la ecuación (1) que la capacidad de información es una función lineal de la

I=capacidad de información (bits por segundo)

Transmisión de “HOLA” sobre el sistema de transmisión bandpass

Figura 2: Diagrama de sistema de transmisión Pasa banda para BPSK,QPSK,8PSK y

LETRA ASCII BINARIO

Figura 4: Codificación de la letra o

Figura 5: Codificación de la letra l

Figura 6: Codificación de la letra a.

Figura 7: Raised cosine de la letra h.

Figura 8: Raised cosine de la letra o.

Figura 9: Raised cosine de la letra l.

Especificación de pulso transmitido

Figura 11: PSD for line codes (polar NRZ).

En la figura anterior se observa que

Figura 12: PSD for line codes (polar RZ).

En la figura anterior se observa que

Figura 13: Pulso coseno alzado con roll-off de 0, 0.5 y1.

Figura 14: pulse shaping.

3.1 SISTEMA BPSK

Si se asigna +1 V al 1 lógico y -1 V al 0 lógico, la portadora de entrada, sen wct se

Figura 16: Transmisor BPSK

Entonces tenemos que la salida es

BPSK =+sen wct → para 1logico

A partir de aquí construimos la tabla de verdad y el diagrama fasorial que se muestra a

Figura 17: Fase binaria y diagrama fasorial del sistema BPSK.

Bit recibido Referencia Bit Referencia

Figura 18: Diagrama de constelación del sistema BPSK.

Figura 19: Modulación de la señal

Al modular la señal (Figura 19) podemos construir el espectro de frecuencia. En la

Tabla 3: Límites de las bandas de frecuencias industriales, científicas y médicas.

 Espectro Coseno alzado Con roll-off de 0.5.

Figura 27: Receptor BPSK.

Entonces la salida viene dada por

Figura 30: Diagrama de constelación del mensaje transmitido.

Figura 31: Traducción del mensaje transmitido.

Bit recibido Referencia Bit Referencia

Figura 32: Diagrama de constelación del mensaje recibido.

 Relación señal a ruido necesaria

Figura 34: Tasas de error para sistema de modulación PSK.

En la figura 30 se observa que para una probabilidad de error de 10^-7 se necesita

En la tabla 5 se observa como es la entrada binaria al modular QPSK, a diferencia

En la figura 35 se muestra un diagrama de bloques de un transmisor QPSK. Dos bits (un

1) +sen wct + cos wct

Con lo anterior podemos determinar la tabla de verdad y el diagrama de constelación para

 Para una entrada binaria Q=0; I=0

I =(−1 ) sen wc t=−1 sen w c t

I =( 1 ) sen wc t=1 sen wc t

I =(−1 ) sen wc t=−1 sen w c t
