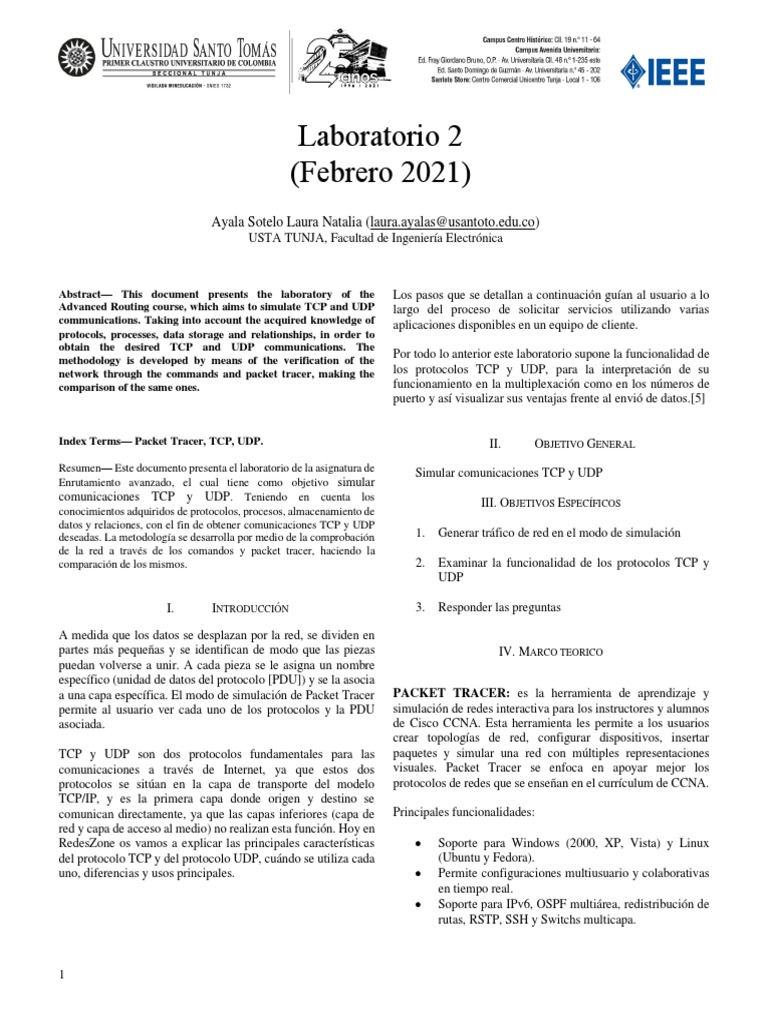

Laboratorio 2
(Febrero 2021)
Ayala Sotelo Laura Natalia (laura.ayalas@usantoto.edu.co)
USTA TUNJA, Facultad de Ingeniería Electrónica
Abstract— This document presents the laboratory of the
Advanced Routing course, which aims to simulate TCP and UDP
communications. Taking into account the acquired knowledge of
protocols, processes, data storage and relationships, in order to
obtain the desired TCP and UDP communications. The
methodology is developed by means of the verification of the
network through the commands and packet tracer, making the
comparison of the same ones.
Index Terms— Packet Tracer, TCP, UDP.
Resumen— Este documento presenta el laboratorio de la asignatura de
Enrutamiento avanzado, el cual tiene como objetivo simular
comunicaciones TCP y UDP. Teniendo en cuenta los
conocimientos adquiridos de protocolos, procesos, almacenamiento de
datos y relaciones, con el fin de obtener comunicaciones TCP y UDP
deseadas. La metodología se desarrolla por medio de la comprobación
de la red a través de los comandos y packet tracer, haciendo la
comparación de los mismos.
I. INTRODUCCIÓN
A medida que los datos se desplazan por la red, se dividen en
partes más pequeñas y se identifican de modo que las piezas
puedan volverse a unir. A cada pieza se le asigna un nombre
específico (unidad de datos del protocolo [PDU]) y se la asocia
a una capa específica. El modo de simulación de Packet Tracer
permite al usuario ver cada uno de los protocolos y la PDU
asociada.
TCP y UDP son dos protocolos fundamentales para las
comunicaciones a través de Internet, ya que estos dos
protocolos se sitúan en la capa de transporte del modelo
TCP/IP, y es la primera capa donde origen y destino se
comunican directamente, ya que las capas inferiores (capa de
red y capa de acceso al medio) no realizan esta función. Hoy en
RedesZone os vamos a explicar las principales características
del protocolo TCP y del protocolo UDP, cuándo se utiliza cada
uno, diferencias y usos principales.
1
Los pasos que se detallan a continuación guían al usuario a lo
largo del proceso de solicitar servicios utilizando varias
aplicaciones disponibles en un equipo de cliente.
Por todo lo anterior este laboratorio supone la funcionalidad de
los protocolos TCP y UDP, para la interpretación de su
funcionamiento en la multiplexación como en los números de
puerto y así visualizar sus ventajas frente al envió de datos.[5]
II. OBJETIVO GENERAL
Simular comunicaciones TCP y UDP
III. OBJETIVOS ESPECÍFICOS
1. Generar tráfico de red en el modo de simulación
2. Examinar la funcionalidad de los protocolos TCP y
UDP
3. Responder las preguntas
IV. MARCO TEORICO
PACKET TRACER: es la herramienta de aprendizaje y
simulación de redes interactiva para los instructores y alumnos
de Cisco CCNA. Esta herramienta les permite a los usuarios
crear topologías de red, configurar dispositivos, insertar
paquetes y simular una red con múltiples representaciones
visuales. Packet Tracer se enfoca en apoyar mejor los
protocolos de redes que se enseñan en el currículum de CCNA.
Principales funcionalidades:
• Soporte para Windows (2000, XP, Vista) y Linux
(Ubuntu y Fedora).
• Permite configuraciones multiusuario y colaborativas
en tiempo real.
• Soporte para IPv6, OSPF multiárea, redistribución de
rutas, RSTP, SSH y Switchs multicapa.
 V. PROCEDIMIENTO

Parte 1: Generar tráfico de red en modo de simulación

Paso 1: Generar tráfico para completar las tablas del

protocolo de resolución de direcciones (ARP)
Realice las siguientes tareas para reducir la cantidad
de tráfico de red que se visualiza en la simulación.

Simulación Packet Tracer: Comunicaciones de TCP y UDP

a. Haga clic en MultiServer y haga clic en la ficha

Desktop > Command Prompt

c. Cierre la ventana MultiServer.

Paso 2: Generar tráfico web (HTTP).

a. Cambie a modo de simulación.

b. Introduzca el comando ping 192.168.1.255. Esto

tomará unos segundos, ya que todos los dispositivos
de la red responden a MultiServer.

b. Haga clic en HTTP Client (Cliente HTTP) y haga

clic en la ficha Desktop > Web Browser
(Escritorio > Navegador web).

2
 d. Minimice, pero no cierre, la ventana de
c. En el campo URL, introduzca 192.168.1.254 y configuración de HTTP Client.
haga clic en Go (Ir). Los sobres (PDU) aparecerán
en la ventana de simulación. Paso 3: Generar tráfico FTP.

a. Haga clic en FTP Client (Cliente FTP) y haga clic

en la ficha Desktop > Command Prompt

b. Introduzca el comando ftp 192.168.1.254. Las

PDU aparecerán en la ventana de simulación.

3
 c. Minimice, pero no cierre, la ventana de
configuración de FTP Client.

Paso 4: Generar tráfico DNS.

a. Haga clic en DNS Client (Cliente DNS) y haga

clic en la ficha Desktop > Command Prompt
(Escritorio > Símbolo del sistema).

b. Introduzca el comando nslookup

multiserver.pt.ptu. Aparecerá una PDU en la
ventana de simulación.

4
 c. Minimice, pero no cierre, la ventana de
configuración de DNS Client.

Paso 5: Generar tráfico de correo electrónico.

a. Haga clic en E-Mail Client (Cliente de correo

electrónico) y, a continuación, haga clic en la
ficha Desktop y seleccione la herramienta E Mail
(Correo electrónico).

b. Haga clic en Compose (Redactar) y escriba la

siguiente información:

1) To (Para): user@multiserver.pt.ptu.
2) Subject (Asunto): Personalice la línea de asunto.
3) E-Mail Body (Cuerpo del correo electrónico):
Personalice el correo electrónico.

5
 Cada equipo cliente debe tener PDU enumeradas en el
panel de simulación.

c. Haga clic en Send (Enviar).

Simulación Packet Tracer: Comunicaciones de

TCP y UDP

Parte 2: Examinar la funcionalidad de los

protocolos TCP y UDP

Paso 1: Examinar la multiplexión a medida que el

tráfico cruza la red.

Ahora utilizará el botón Capture/Forward

(Capturar/Avanzar) y el botón Back (Atrás) en el
panel de simulación.

a. Haga clic una vez en Capture/Forward. Todas

las PDU se transfieren al switch.

d. Minimice, pero no cierre, la ventana de

configuración de E-Mail Client.

Paso 6: Verificar que se haya generado tráfico y

que esté preparado para la simulación.

6
 b. Haga clic nuevamente en Capture/Forward.
Algunas de las PDU desaparecen. ¿Qué cree que
les sucedió?

Están almacenadas en el switch.

d. Haga clic en Back ocho veces. Se debería

reiniciar la simulación.
c. Haga clic en Capture/Forward seis veces. Todos
los clientes deben haber recibido una respuesta.

Observe que solo una PDU puede cruzar un cable en

cada dirección en un momento determinado. ¿Cómo
se llama esto?

Multiplexión

Paso 2: Examinar el tráfico HTTP cuando los

clientes se comunican con el servidor.

a. Filtre el tráfico que se muestra actualmente para

d. Aparecen una serie de PDU en la lista de eventos que solo se muestren las PDU de HTTP y TCP.
del panel superior derecho de la ventana de
Filtre el tráfico que se muestra actualmente:
simulación. ¿Por qué hay tantos colores
diferentes?
1) Haga clic en Edit Filters y cambie el estado de
la casilla de verificación Show All/None.
Representan diferentes protocolos.

7
 2) Seleccione HTTP y TCP. Haga clic en cualquier e. Haga clic en Capture/Forward. Coloque el
lugar fuera del cuadro Edit Filters para ocultarlo. cursor sobre cada PDU hasta encontrar una que se
En Visible Events ahora solo se deberían mostrar origine desde HTTP Client. Haga clic en el sobre
las PDU de HTTP y TCP. de PDU para abrirlo.

b. Haga clic en la ficha Inbound PDU Details

(Detalles de PDU entrante) y desplácese hasta la
última sección. ¿Cómo se rotula la sección?

TCP

¿Se consideran confiables estas comunicaciones?

Sí.

8
 d. Registre los valores de SRC PORT (PUERTO DE
ORIGEN), DEST PORT (PUERTO DE
DESTINO), SEQUENCE NUM (NÚMERO DE
SECUENCIA) y ACK NUM (NÚMERO DE
RECONOCIMIENTO). ¿Qué está escrito en el
campo que se encuentra a la izquierda del campo
WINDOW (Ventana)?
1025 (puede ser diferente), 25, 0, 0, 65535
e. Cierre la PDU y haga clic en Capture/Forward
hasta que una PDU vuelva a HTTP Client con
una marca de verificación.
f. Cierre el sobre de PDU y seleccione Inbound PDU
Details. ¿En qué cambiaron los números de puerto
y de secuencia?
9
Simulación Packet Tracer: Comunicaciones de
TCP y UDP
80, 1025, 0, 1. SYN+ACK. Los puertos de origen y
destino están invertidos, y el número de
reconocimiento es 1. SYN cambió por SYN+ACK.
f. Hay una segunda PDU de un color diferente, que
HTTP Client preparó para enviar a MultiServer.
Este es el comienzo de la comunicación HTTP.
Haga clic en este segundo sobre de PDU y
seleccione Outbound PDU Details (Detalles de
PDU saliente).
¿Qué información aparece ahora en la sección TCP?
¿En qué se diferencian los números de puerto y de
secuencia con respecto a las dos PDU anteriores?
1025, 80, 1, 1. PSH+ACK: los puertos de origen y
destino están invertidos, y tanto el número
de secuencia como el de reconocimiento son 1.
i. Haga clic en Back hasta que se restablezca la
simulación.
 Paso 3: Examinar el tráfico FTP cuando los clientes
se comunican con el servidor.
a. En el panel de simulación, modifique las
opciones de Edit Filters para que solo se
muestren FTP y TCP.
b. Haga clic en Capture/Forward. Coloque el
cursor sobre cada PDU hasta encontrar una que
se origine desde FTP Client. Haga clic en el
sobre de PDU para abrirlo.
10
c. Haga clic en la ficha Inbound PDU Details
(Detalles de PDU entrante) y desplácese hasta la
última sección. ¿Cómo se rotula la sección?
TCP
¿Se consideran confiables estas comunicaciones?
d. Registre los valores de SRC PORT (PUERTO DE
ORIGEN), DEST PORT (PUERTO DE DESTINO),
SEQUENCE NUM (NÚMERO DE SECUENCIA) y
ACK NUM (NÚMERO DE RECONOCIMIENTO).
¿Qué está escrito en el campo que se encuentra a la
izquierda del campo WINDOW (Ventana)?
1025, 21, 0, 0. SYN
 e. Cierre la PDU y haga clic en Capture/Forward
hasta que una PDU vuelva a FTP Client con una
marca de verificación.
de secuencia con respecto a los dos resultados
anteriores?
1025, 21, 1, 1. ACK. Los puertos de origen y destino
están invertidos, y tanto el número de secuencia como
el de reconocimiento son 1.

f. Cierre el sobre de PDU y seleccione Inbound

PDU Details. ¿En qué cambiaron los números de
puerto y de secuencia?

21, 1025, 0, 1. SYN+ACK. Los puertos de origen y

destino están invertidos, y el número de
reconocimiento es 1.

g. Cierre la PDU y haga clic en Capture/Forward

hasta que una segunda PDU vuelva a FTP Client.
La PDU es de un color diferente.

g. Haga clic en la ficha Outbound PDU Details. ¿En

qué se diferencian los números de puerto y

11
 h. Abra la PDU y seleccione Inbound PDU Details. a. En el panel de simulación, modifique las opciones
Desplácese hasta después de la sección TCP. ¿Cuál es de Edit Filters para que solo se muestren DNS y
el mensaje del servidor? UDP.

Puede decir “Username ok, need password” (Nombre

de usuario correcto, se requiere contraseña) o
“Welcome to PT Ftp server” (Bienvenido al servidor
Ftp de PT).

b. Haga clic en el sobre de PDU para abrirlo.

i. Haga clic en Back hasta que se restablezca la
simulación

c. Haga clic en la ficha Inbound PDU Details

(Detalles de PDU entrante) y desplácese hasta la
última sección. ¿Cómo se rotula la sección?
Paso 4: Examinar el tráfico DNS cuando los
clientes se comunican con el servidor.
UDP

12
 ¿Se consideran confiables estas comunicaciones? 53, 1025. Los puertos de origen y destino están
invertidos.
No
g. ¿Cómo se llama la última sección de la PDU?
DNS ANSWER (Respuesta DNS).

d. Registre los valores de SRC PORT (PUERTO

DE ORIGEN) y DEST PORT (PUERTO DE
DESTINO). ¿Por qué no hay números de
secuencia ni de reconocimiento?

1025, 53. Porque UDP no necesita establecer una h. Haga clic en Back hasta que se restablezca la
conexión confiable. simulación.
g. Cierre la PDU y haga clic en Capture/Forward
hasta que una PDU vuelva a DNS Client con una
marca de verificación.

Paso 5: Examinar el tráfico de correo electrónico

f. Cierre el sobre de PDU y seleccione Inbound PDU cuando los clientes se comunican con el servidor.
Details. ¿En qué cambiaron los números de puerto
y de secuencia?
13
 a. En el panel de simulación, modifique las opciones c. Haga clic en la ficha Inbound PDU Details
de Edit Filters para que solo se muestren POP3, (Detalles de PDU entrante) y desplácese hasta la
SMTP y TCP. última sección. ¿Qué protocolo de la capa de
transporte utiliza el tráfico de correo electrónico?

TCP

¿Se consideran confiables estas comunicaciones?

Sí.

b. Haga clic en Capture/Forward. Coloque el

cursor sobre cada PDU hasta encontrar una que se
origine desde E-mail Client. Haga clic en el
sobre de PDU para abrirlo.

d. Registre los valores de SRC PORT (PUERTO DE

ORIGEN), DEST PORT (PUERTO DE
DESTINO), SEQUENCE NUM (NÚMERO DE
SECUENCIA) y ACK NUM (NÚMERO DE
RECONOCIMIENTO). ¿Qué está escrito en el campo
que se encuentra a la izquierda del campo WINDOW
(Ventana)?
1025, 25, 0, 0. SYN

e. Cierre la PDU y haga clic en Capture/Forward

hasta que una PDU vuelva a E-Mail Client con
una marca de verificación.

14
 f. Cierre el sobre de PDU y seleccione Inbound PDU
Details. ¿En qué cambiaron los números de puerto
y de secuencia?
25, 1025, 0, 1. SYN+ACK. Los puertos de origen y
destino están invertidos, y el número de
reconocimiento es 1.
i. Hay una segunda PDU de un color diferente, que
HTTP Client preparó para enviar a MultiServer.
Este es el comienzo de la comunicación de correo
electrónico. Haga clic en este segundo sobre de
PDU y seleccione Outbound PDU Details
(Detalles de PDU saliente).

g. Haga clic en la ficha Outbound PDU Details. ¿En

qué se diferencian los números de puerto y
de secuencia con respecto a los dos resultados
anteriores?
1025, 25, 1, 1. ACK. Los puertos de origen y destino i. ¿En qué se diferencian los números de puerto y de
están invertidos, y tanto el número de secuencia como secuencia con respecto a las dos PDU anteriores?
el de reconocimiento son 1. ACK

15
 1025, 25, 1, 1. PSH+ACK. Los puertos de origen y
destino están invertidos, y tanto el número de
secuencia como el de reconocimiento son 1.

j. ¿Qué protocolo de correo electrónico se relaciona

con el puerto TCP 25? ¿Qué protocolo se
relaciona con el puerto TCP 110?
SMTP. POP3.

k. Haga clic en Back hasta que se restablezca la

simulación.

b. Introduzca el comando netstat. ¿Qué protocolos se

indican en la columna izquierda? TCP
¿Qué números de puerto utiliza el servidor? Las
respuestas varían, pero los estudiantes pueden ver
los tres: 21.

c. ¿En qué estados están las sesiones?

Paso 6: Examinar el uso de números de puerto del ESTABLISHED (Establecida)
servidor.
d. Repita el comando netstat varias veces hasta que
a. Para ver las sesiones TCP activas, siga estos pasos vea solo una sesión con el estado
en una secuencia rápida: ESTABLISHED. ¿Para qué servicio aún está
abierta la conexión? FTP
1) Cambie nuevamente al modo Realtime
¿Por qué no se cierra esta sesión como las otras tres?
2) Haga clic en MultiServer y haga clic en la ficha
Desktop > Command Prompt El servidor está esperando una contraseña del cliente.

VI. CONCLUSIONES

1) Se evidencia la comunicación bidireccional de TCP y

UDP, donde presenta una optima funcionalidad de los
protocolos, siendo Packet Tracer una herramienta
esencial en la exploración y simulacion de este tipo de
comunicaciones.

VII. BIBLIOGRAFÍA

[1] http://luchotechnical.blogspot.com/2011/11/definicon.html
[2]https://www.redeszone.net/tutoriales/internet/tcp-udp-
caracteristicas-uso-diferencias/

16
[3]https://drive.google.com/drive/u/0/folders/1vwQ4ibkCJk5u destacó por sus cualidades en sus deberes, curso el jardín y primero en Bogotá,
ya que transición no lo curso porque realizo un examen y fue promovida a
iYKiAich4e4Jq-A6Qyao
primero, ya el grado de segundo lo curso en Tunja en el colegio Joan comenius,
y el grado de tercero lo inicia a cursar en el colegio de Nuestra Señora del
Rosario, hasta el grado quinto, durante toda la primaria se destaca por ser
aplicada, honesta, compañerista, respetuosa con las personas que le rodeaban y
con sus deberes académicos, ya el primer año de bachillerato lo inicia a cursar
en el colegio de Boyacá, y allí termina sus estudios hasta grado once, donde año
por año notaba sus aptitudes hacia la matemáticas y demás ciencias de la
VIII. BIOGRAFÍAS naturaleza y fue una gran ayuda, ya que de ahí viene la decisión por estudiar
ingeniería Electrónica, donde en el año 2016 inicia a estudiar en la Universidad
Santo Tomas de Aquino, en razón de que considera que es una universidad con
una alta calidad en su preparación y brinda las herramientas y el
acompañamiento para su capacitación y formación para esta carrera tan
interesante.

LAURA NATALIA AYALA SOTELO (28 de

Octubre de 1999 – Tunja - Colombia) Es bachiller del colegio de Boyacá. Se

17
