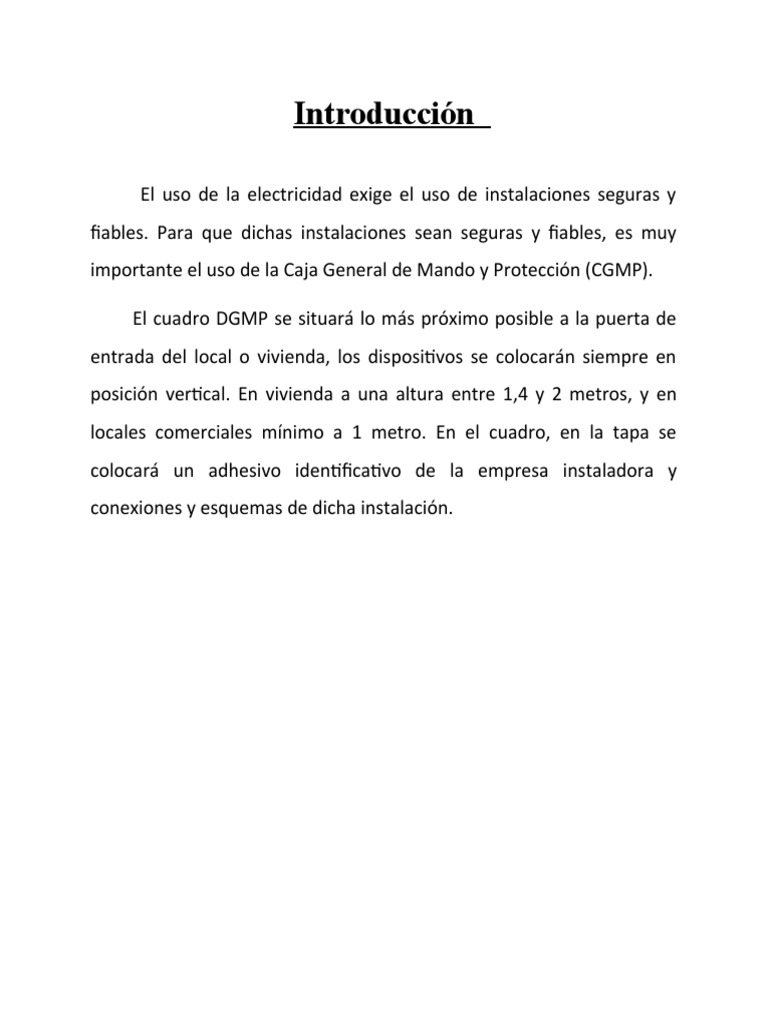

Introducción

El uso de la electricidad exige el uso de instalaciones seguras y

fiables. Para que dichas instalaciones sean seguras y fiables, es muy
importante el uso de la Caja General de Mando y Protección (CGMP).

El cuadro DGMP se situará lo más próximo posible a la puerta de

entrada del local o vivienda, los dispositivos se colocarán siempre en
posición vertical. En vivienda a una altura entre 1,4 y 2 metros, y en
locales comerciales mínimo a 1 metro. En el cuadro, en la tapa se
colocará un adhesivo identificativo de la empresa instaladora y
conexiones y esquemas de dicha instalación.
La Caja General de Mando y Protección
El suministro monofásico a la vivienda llega desde la Derivación Individual (DI)
al Cuadro General de Mando y Protección (CGMP), inicio de la instalación
eléctrica interior de la vivienda. Del CGMP parten los circuitos independientes que
configuran la instalación interior (alumbrado, tomas de corriente genéricas,
tomas de cocina y horno, tomas de lavadora y lavavajillas, y tomas de los cuartos
de baño).

Los dispositivos generales de mando y protección tienen como misión proteger

toda la instalación interior contra sobrecargas y cortocircuitos y a las personas y
animales domésticos contra contactos directos e indirectos.

Se situará en un cuadro próximo a la puerta de entrada y contiene los siguientes

elementos:

 Interruptor de Control de Potencia (ICP).

 Interruptor General Automático (IGA).
 Interruptor Diferencial (ID).
 Pequeños Interruptores Automáticos (PIAs).
 INTERRUPTOR DE CONTROL DE POTENCIA (ICP).
Normalmente se sitúa junto al Cuadro General de Mando y protección, e
inmediatamente antes de él. Este interruptor desconecta toda la instalación
cuando la suma de las potencias demandadas por los aparatos que se encuentran
funcionando a la vez sobrepasa la potencia contratada. El ICP o limitador es un
interruptor que instala la compañía eléctrica. Sirve para limitar el consumo
de energía del cliente a la potencia que se ha contratado. Se conecta a los
conductores que llegan de la Derivación Individual, de forma que si la
potencia consumida por los aparatos eléctricos conectados en la vivienda es
superior a la contratada, interrumpe el suministro.
El ICP suele ubicarse en el Cuadro General de Mando y Protección, ya
en el interior de la vivienda, en un compartimento independiente y precintado
(para evitar su manipulación) Habitualmente se instalan Unipolares cortando la
fase. Para instalar el ICP es necesario disponer de una caja normalizada que se
pueda precintar. Sus valores pueden ser: (5, 7.5,10,15,20,25,30,35,40,45,50,63 A)
 INTERRUPTOR GENERAL AUTOMÁTICO (IGA).

Es el encargado de proteger de sobrecargas y cortocircuitos en la instalación

completa de la vivienda. De corte unipolar, con accionamiento manual, con una

intensidad mínima de 25 A y poder de corte mínimo 4,5 kA. Protege contra

sobrecarga y cortocircuito. La capacidad de la instalación se corresponde, como

mínimo, a su intensidad nominal.

Es un interruptor magnetotérmico que abre el circuito cuando la intensidad

sobrepasa el valor máximo. Es igual que el ICP, pero sirve para proteger, en

lugar de limitar según lo contratado.

 INTERRUPTOR DIFERENCIAL (ID)

Los interruptores diferenciales son dispositivos de corte automático que

actúan en el caso del fallo del aislamiento del conductor o del receptor. Estos
aparatos provocan la apertura automática de la instalación cuando la suma
vectorial de las intensidades que atraviesan los polos del aparato alcanza un valor
predeterminado 30, 300, 500, 1.000 o 2.000 mA. (Miliamperios) El tipo de
instalación a proteger, determina la sensibilidad de funcionamiento de aparato.
Se denomina interruptor diferencial de alta sensibilidad, al que tiene una I s del
orden de los 30 mA. Que son los que se instalan en las viviendas. También se
fabrican versiones industriales de 300, 500, 1.000 y 2.000 mA. Conviene destacar
que los interruptores diferenciales de alta sensibilidad aportan una protección
muy eficaz contra incendios, al limitar a potencia muy bajas las eventuales fugas
de energía eléctrica por defecto de aislamiento. El interruptor deberá eliminar el
defecto en un tiempo no superior a 5 segundos,
mediante el corte de todos los conductores activos,
cuando se alcance la tensión límite de 50 V, o 24 V
según los casos.

Tipos de interruptor diferencial

Dependiendo del uso a que se destine los interruptores

diferenciales, pueden de dos módulos o de cuatro
módulos, (no se fabrica para tres conductores). Antes
también existían en el mercado, para intensidades superiores a 40 A, diferenciales
no modulares.

También se fabrican diferenciales especiales para casos especiales de corriente

continua, corrientes pulsantes, o selectivo. Sirve para desconectar la instalación
eléctrica de forma rápida cuando existe
Interruptor diferencial
2P 63A 30mA Clase AC
una fuga a tierra, protegiendo a las personas contra los contactos a las descargas
eléctricas. También se fabrican diferenciales especiales para casos especiales de
corriente continua, corrientes pulsantes, o selectivo.

Pequeños interruptores automáticos (PIAs).

De protección individual para cada uno de los distintos circuito de la vivienda. De

corte unipolar con accionamiento manual y dispositivo de protección contra
sobrecargas y cortocircuitos. La intensidad asignada a cada uno será según su
aplicación. Protegen de los incidentes producidos por los cortocircuitos y
sobrecargas en cada uno de los circuitos interiores como la iluminación, tomas de
corriente, electrodomésticos, etc.
Son iguales que los IGA, pero hay uno por cada circuito individual (baño,
cocina, habitaciones, etc.). Permiten desconectar zonas individualmente.
(Intensidad según
Aplicación: 10 A en iluminación, 16 A en tomas de uso general, 25 A cocina, etc.

Numero de Circuitos
EL número de circuitos individuales de una vivienda depende del nivel de
electrificación de dicha vivienda. Dicho nivel puede ser básico o elevado.

 Grado de electrificación básico:

 Con una potencia no inferior a 5.750W a 230 V de tensión.

C1: circuito destinado a alimentar todos los puntos de luz de la vivienda.

C2: circuito destinado a alimentar tomas de corriente de uso general y del
frigorífico.
C3: circuito destinado a alimentar tomas de corriente de cocina y horno.
C4: circuito de las tomas de corriente de la lavadora, lavavajillas y
calentador (termo eléctrico).
C5: circuito de las tomas de corriente de los baños, y tomas auxiliares de
cocina.

 Grado de electrificación elevado.

Con una potencia no inferior a 9.200 W a 230V de tensión. Debe cubrir las
necesidades de la electrificación básica y además.
Además de los circuitos de la electrificación básica, adicionalmente
puede incorporar algunos de los siguientes circuitos:
C6: Circuito tipo C1 adicional
C7: Circuito tipo C2 adicional
C8: Calefacción
C9: Aire Acondicionado.
C10: Secadora independiente.
C11: Domótica y seguridad.
C12: Tipo C3, C4, C5 adicional.

Conclusión

La Caja General de Mando y Protección Es el origen de la Instalación interior. Se

compone de diversos aparatos de protección y seguridad tanto para los aparatos
electrodomésticos, como para la misma seguridad de las personas que los utilizan
y es por eso es imprescindible para el buen funcionamiento de la instalación
interna de una vivienda.
