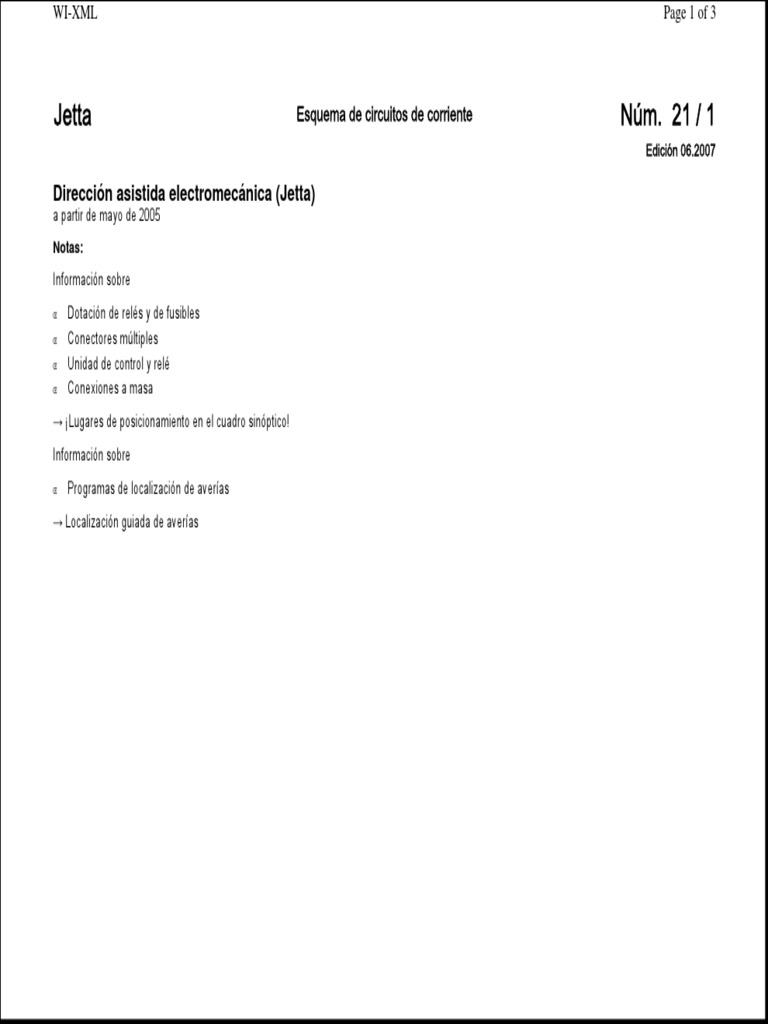

WI-XML Page 1 of 3

Jetta Esquema de circuitos de corriente Núm.  21 / 1

Edición 06.2007

Dirección asistida electromecánica (Jetta)

a partir de mayo de 2005
Notas:
Información sobre
 Dotación de relés y de fusibles
 Conectores múltiples
 Unidad de control y relé
 Conexiones a masa
→ ¡Lugares de posicionamiento en el cuadro sinóptico!
Información sobre
 Programas de localización de averías
→ Localización guiada de averías
WI-XML Page 2 of 3

Jetta Esquema de circuitos de corriente Núm.  21 / 2

Batería, unidad de control p. dirección asistida, motor p.
dirección asistida electromecánica
A - Batería
B - Motor de arranque
C - Alternador
J500 - Unidad de control p. dirección asistida
J519 - Unidad de control p. red de a bordo
SA1 - Fusible 1 en el portafusibles / batería
SA2 - Fusible 2 en el portafusibles / batería
T2l - Conector, de 2 contactos
V187 - Motor p. dirección asistida electromecánica
- Cinta de masa, batería - carrocería
1

- Punto de masa, en el vano motor, a la izquierda

12

- Conexión a rosca (30), en portafusibles / batería

507

- Punto de masa, en el vano motor, a la izquierda

640

- Punto de masa, masa motor/cambio

652

ws = blanco * - En vehículos con alternador de 90 A/ 110 A

sw = negro
ro = rojo
** - En vehículos con alternador de 140 A
br = marrón
gn = verde
bl = azul
gr = gris
li = lila
ge = amarillo
or = naranja
rs = rosa

Jetta Esquema de circuitos de corriente Núm.  21 / 3

WI-XML Page 3 of 3

Transmisor de par de giro del volante de dirección, relé

p. alimentación de tensión borne 15, unidad de control p.
dirección asistida, unidad de control p. red de a bordo
G269 - Transmisor de par de giro del volante de dirección
J... - Unidades de control del motor
J329 - Relé p. alimentación de tensión borne 15
J500 - Unidad de control p. dirección asistida
J519 - Unidad de control p. red de a bordo
J527 - Unidad de control p. electrónica de la columna de
dirección
SC6 - Fusible 6 en el portafusibles
T4ae - Conector, de 4 contactos
T5g - Conector, de 5 contactos
T5h - Conector, de 5 contactos
T6z - Conector, de 6 contactos
T20d - Conector, de 20 contactos
- Conexión positiva (15), en mazo de cables tablero
A2
de instrumentos
- Conexión positiva 1 (15a), en mazo de cables
B277
principal
- Conexión 1 (bus de datos CAN motopropulsor
B383
High), en mazo de cables principal
ws = blanco
sw = negro - Conexión 1 (bus de datos CAN motopropulsor
ro = rojo B390
Low), en mazo de cables principal
br = marrón
gn = verde 1) - hasta junio de 2007
bl = azul 2) - a partir de julio de 2007
gr = gris
li = lila
ge = amarillo
or = naranja
rs = rosa
