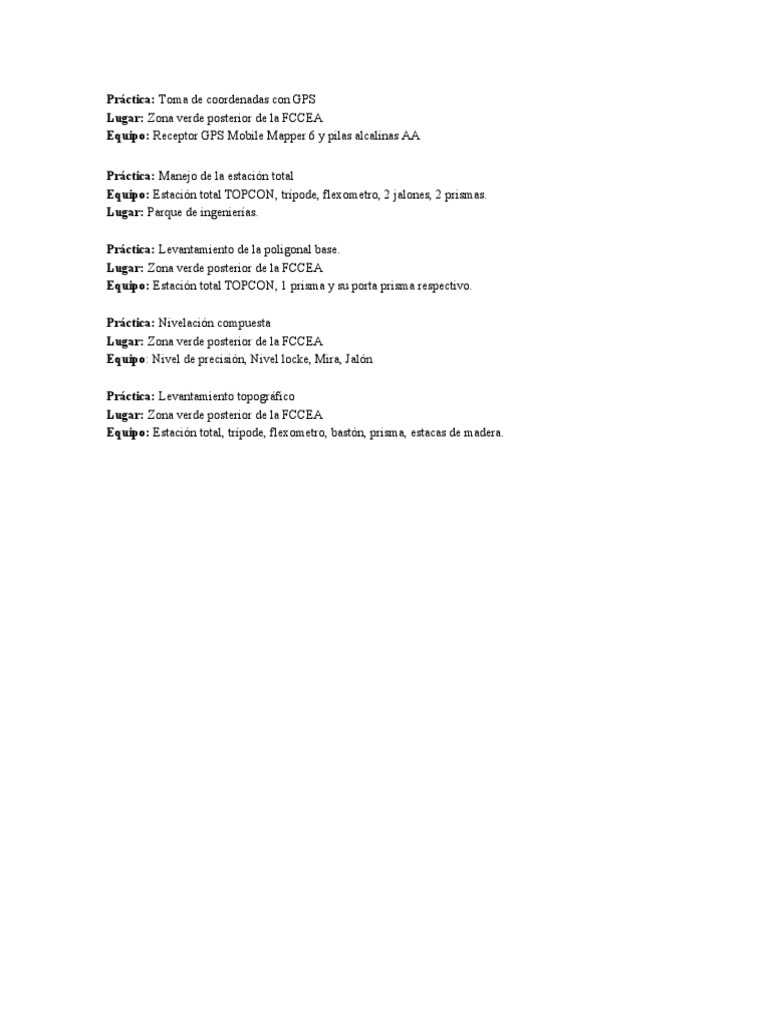

Práctica: Toma de coordenadas con GPS

Lugar: Zona verde posterior de la FCCEA

Equipo: Receptor GPS Mobile Mapper 6 y pilas alcalinas AA

Práctica: Manejo de la estación total

Equipo: Estación total TOPCON, trípode, flexometro, 2 jalones, 2 prismas.
Lugar: Parque de ingenierías.

Práctica: Levantamiento de la poligonal base.

Lugar: Zona verde posterior de la FCCEA
Equipo: Estación total TOPCON, 1 prisma y su porta prisma respectivo.

Práctica: Nivelación compuesta

Lugar: Zona verde posterior de la FCCEA
Equipo: Nivel de precisión, Nivel locke, Mira, Jalón

Práctica: Levantamiento topográfico

Lugar: Zona verde posterior de la FCCEA
Equipo: Estación total, trípode, flexometro, bastón, prisma, estacas de madera.
Práctica: Toma de coordenadas con GPS
Lugar: Zona verde posterior de la FCCEA
Equipo: Receptor GPS Mobile Mapper 6 y pilas alcalinas AA

PROCEDIMIENTO PARA USO G.P.S

1. Se enciende el dispositivo receptor GPS, manteniendo presionado el botón encender
ubicado en la parte lateral del dispositivo.
2. Se verifica fecha y hora del dispositivo para saber si los satélites están transmitiendo
señal al receptor GPS. En caso de que no esté trasmitiendo la señal se da click en
menú y en estado, para observar la cantidad de satélites en órbita, aparecerán barras
de color verde indicando que la señal es buena, si se obtiene 4 barras o más con esta
señal, el dispositivo receptor puede trabajar y así obtener coordenadas del lugar,
realizada la verificación de señal se oprime en ok y se continua con el proceso.
3. Ahora se procede a abrir el software Mobilemapper Office, ingresando a menú.
4. En el menú se crea una carpeta donde se guardarán todos los datos del proyecto y
así evitar confusiones con otros datos.
5. Se crea un trabajo en la carpeta para nuestro proyecto. Automáticamente abre una
ventana para crear las capas donde se procede a elegir un sistema de coordenadas de
referencia para este caso se utiliza el sistema WGS 84. Se elige un icono deseado
que identifique y diferencie una capa de otra; el icono elegido para los deltas es un
triángulo.
6. Luego, es necesario registrar: nombre, tipo (punto, polígono, línea, punto 3D,
polígono 3D, línea 3D), atributo (material, altura, uso, edad, entre otros) y donde se
va a guardar la capa. Para esta práctica la capa a crear tiene como nombre “deltas”
ya que lo que se va registrar son los puntos de una poligonal, por tanto, la capa es de
tipo punto 3D y su único atributo es numérico y entero; también es de importancia
seleccionar donde se guarda la capa (mar 11-1) y finalmente se da clic en guardar.
7. Se digita el tiempo de registro de coordenadas a conveniencia de la realización de la
práctica para este caso se elige un tiempo de 300 segundos teniendo en cuenta que
el receptor GPS promedia las coordenadas, por tanto, si el lapso de tiempo es
considerable, se obtienen mejores datos.
NOTA: el receptor permite hacer la lectura respecto al tiempo o distancia.
También se debe activar el registro de datos brutos (grw y crw). Los cuales se
activan seleccionando menú, opciones, datos brutos.
Posteriormente se desplaza el dispositivo donde se quiere registrar cada delta y se
ubica el receptor GPS a 45° respecto a la horizontal y se la click en registrar, en la
pantalla del dispositivo aparece una barra de conteo regresivo del registro.
Terminado el tiempo se obtienen las coordenadas.
Esto se repite en los puntos en los que queremos realizar el levantamiento.

POSTPROCESO MOBILLE MAPER

Para el inicio del postproceso se debe tener instalado el MobileMapper Office. Además de tener creada una
carpeta exclusivamente para guardar los datos obtenidos del receptor GPS
Se procede a abrir la carpeta creada con los datos y se abre el archivo con extensión. map.
Una vez abierto el archivo aparecerá en la pantalla la interfaz del programa MobileMapper Office con los
deltas tomas en campo que se muestra en la figura.

SE INICIA EL SOFTAWARE

Al poner el puntero del ratón sobre los

deltas mostrará los atributos concedidos
durante el trabajo de campo.
Una vez abierto el MobileMapper Office
con las entidades capturadas se procede
a realizar el postproceso de la siguiente
manera: se debe seleccionar agregar
datos brutos remotos como lo indica la
figura
Emergerá una pantalla donde se buscará la
carpeta que se creó al inicio y donde se
guardaron los datos, una vez abierta esta carpeta
se buscará un archivo con extensión .grw éste
contiene los datos brutos que se agregaran para
continuar con el postproceso.

Una vez abierto los datos brutos

remotos el programa los carga como se
muestra
Cuando se agregan los datos brutos
remotos se procede a agregar los datos
brutos de referencia

Al abrir el icono, se despliega las

siguientes 2 opciones , se selecciona la
opción “Desde archivo

Al seleccionar la opción “Desde archivo…” se

emergerá una ventana donde se encuentran
los datos RINEX (Suministrados por la
Gobernación del Cauca). Estos datos tienen
una terminación de O, G, N. En este caso solo
hay datos con terminación O, que son los
más importantes. Se procede a abrirlos.
 Los datos RINEX se
cargarán como lo muestra
la imagen

Ya con los datos brutos abiertos en el

software, se debe poner los criterios
para el control de calidad, en donde el
HRMS y el VMRS máximos tiene que ser
5m y el PDOP máximo aceptable tiene
que ser 3.

Ya realizado el proceso anterior, el

programa MobileMapper, mostrará en
el recuadro 1, una serie de
deltas(finales), deltas(procesados) y
Deltas, además dos vectores; uno verde
y otro rojo, indicando cada color,
respectivamente, si ha superado el
control de calidad o no. Los vectores
empiezan desde la estación base hasta
donde se obtuvieron los datos, esto se
muestra en el recuadro 2
Con el postproceso
finalizado, se llevará a
cabo la exportación
formato Excel y en
google Earth.
