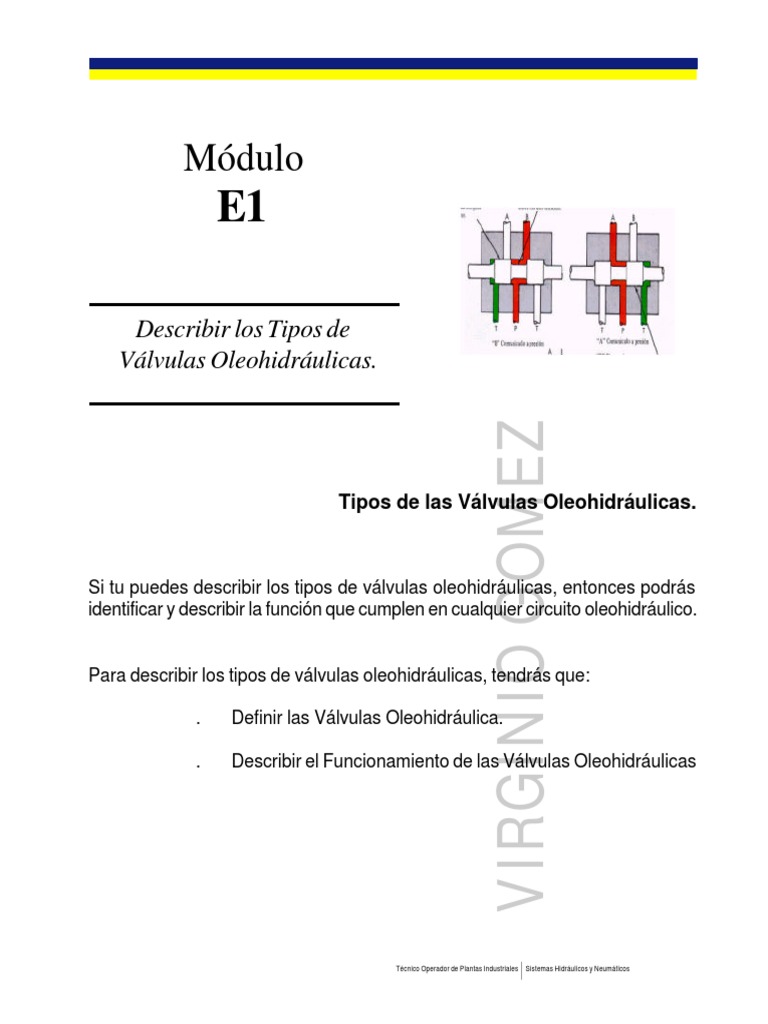

Módulo

E1

Describir los Tipos de

Válvulas Oleohidráulicas.

VIRGINIO GOMEZ
Tipos de las Válvulas Oleohidráulicas.

Si tu puedes describir los tipos de válvulas oleohidráulicas, entonces podrás

identificar y describir la función que cumplen en cualquier circuito oleohidráulico.

Para describir los tipos de válvulas oleohidráulicas, tendrás que:

. Definir las Válvulas Oleohidráulica.

. Describir el Funcionamiento de las Válvulas Oleohidráulicas

Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos 155

 1.- Válvulas Oleohidráulicas
Definir las válvulas
oleohidráulicas

Describir el
funcionamiento de las
válvulas oleohidráulicas
Las válvulas oleohidráulicas las podemos definir como los elementos encargados de
controlar, los parámetros de presión, caudal o temperatura del sistema, a través de
obturaciones, restricciones o apertura de pasos en distintas zonas del circuito. Ellas
presentan un sin numero de diseños, los cuales son producto de la necesidad impuesta
por el sistema, clasificándose de acuerdo a la acción, al tamaño o a la forma de ser
actuada dentro del circuito.

2.- Funcionamiento de las Válvulas Oleohidráulicas

Como se dijo anteriormente las válvulas oleohidráulicas son las encargadas de controlar
diferentes parámetros en el circuito como niveles de presión, temperatura o caudal.
El funcionamiento de ellas depende del tipo de válvula, forma de ser accionada y
diseño de la misma. Para poder definir la forma de funcionamiento de dichas válvulas
es preciso clasificarlas de acuerdo a la función que ellas realizan y de acuerdo a esto
podemos distinguir tres grupos principales:
VIRGINIO GOMEZ

1.1.- Válvulas Direccionales.

1.2.- Válvulas Reguladoras de Flujo.
1.3.- Válvulas Reguladoras de Presión.

1.1.- Válvulas Direccionales.

Las válvulas direccionales como su nombre lo dice son las responsables de controlar
la dirección del caudal en el circuito. Aunque todas realizan esta función, ellas pueden
variar considerablemente de acuerdo a su diseño y funcionamiento. De acuerdo a sus
características principales ellas se pueden clasificar en tres grupos:

A.- Válvulas Direccionales ON/OFF.

B.- Válvulas Direccionales Proporcionales.
C.- Válvulas Servo o Servovalvulas.

De esta clasificación solo se estudiaran las primeras, ya que son de mayor uso en
circuitos oleohidráulicos industriales.

A.- Válvulas Direccionales ON/OFF.

Estas válvulas se pueden clasificar atendiendo a las características de su diseño en:
·A.1.- Rotativas ó Deslizantes: Dependiendo si el órgano obturador es un Esfera ó
un Pistón.
·A.2.-Forma en que se Actúa: Ellas pueden actuarse por los siguientes sistemas;
levas, émbolos, palancas manuales, sistemas mecánicos, solenoide, presión hidráulica,
presión neumática, y otros elementos incluyendo combinaciones de cualquiera de los
anteriores.
A.3.-Numero de Vías que Contiene: Pueden tener dos, tres, cuatro ó mas vías de
distribución.

156 Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos

·A.4.- Tamaño: Tamaño nominal de las cañerías conectadas a su placa base ó de
acuerdo al caudal nominal que puede fluir a través de ella.

·A.5.- Conexiones: Rosca cónica, rosca cilíndrica, brida y placa base.

La mayoría de las válvulas direccionales industriales son del tipo deslizante, siendo
su diseño básico un cuerpo de acero donde se ha practicado una perforación cilíndrica,
en el interior de ella desliza una corredera, también cilíndrica, con un ajuste muy
fino, la cual al tomar las posiciones definidas conecta ó bloquea orificios que conducen
el fluido hidráulico a diferente direcciones, dependiendo del diseño particular de la
válvula.
Las válvulas rotatorias en cambio consisten en un rotor cilíndrico o esférico, con
varias perforaciones, estrechamente ajustado dentro del cuerpo de la válvula. Al girar
el rotor conecta dichas perforaciones con otras similares efectuadas en el cuerpo de
la válvula, dirigiendo de esta forma el fluido hidráulico a una dirección determinada.
El accionamiento de estas válvulas es del tipo manual o mecánico y aunque pueden
invertir el caudal para accionar actuadores, se les usa principalmente para pilotear
otras válvulas hidráulicas.
Las válvulas retención se les puede considerar como válvulas direccionales de una

VIRGINIO GOMEZ
sola vía, debido a que dejan pasar fluido en una sola dirección, aunque también
pueden empleárseles como válvulas para controlar presión.
La Fig. 1, muestra varios tipos de válvulas direccionales: De obturador deslizante, de
obturador rotatorio y unidireccional como es la válvula de retención.

a1.-

Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos 157

 a2.-
VIRGINIO GOMEZ

b.-

158 Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos

 c1.-

VIRGINIO GOMEZ
c2 v-127-7.3

Figura 1.
La figura muestra distintos tipos de válvulas direccionales: a1 y a2.- Corredera
deslizante, b.- Rotatorias, c1 y c2.- Válvula de retención.

1.2.- Válvulas Reguladoras de Flujo.

La función de estas válvulas es controlar la cantidad de fluido que pasa por las cañerías
del sistema Oleohidráulico. Este control lo hacen estrangulando el paso del aceite o
derivando parte del fluido a otro circuito o al estanque. Básicamente ella esta
constituida del cuerpo de la válvula y de un embolo que va atornillado al cuerpo de
la misma, de tal forma que cuando el dicho embolo se atornilla, la punta cónica de él
asienta en una cavidad también cónica del cuerpo lográndose el sellado hermético
de la unidad, al paso del aceite.
Estas válvulas habitualmente se dividen en dos grupos.

a.- Válvulas Reguladoras de Flujo no Compensadas por Presión .

b.- Válvulas Reguladoras de Flujo Compensadas por Presión.

La diferencia fundamental de los dos tipos es que en la compensada por presión

garantiza que a la salida de la válvula existirá una presión constante independiente
de la presión de entrada ello dentro obviamente de cierto rango.

Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos 159

 La figura 2 muestra distintos diseño de válvulas reguladoras de flujo.

Figura 2.
Válvulas Reguladoras de Flujo no Compensada: a.- Cerrada,
b.- Parcialmente Abierta, c.- Completamente abierta
VIRGINIO GOMEZ

I. II.

Figura 3.
I.-Válvulas Reguladoras de flujo compensadas por Presión: 1. Orificio de entrada,
2. Orificio fijo, 3. Orificio de regulación, 4. Orificio de salida.
II.- Válvula reguladora por derivación. 1. Orificio de entrada, 2. Orificio de salida,
3. Orificio de derivación.

160 Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos

1.3.- Válvulas Reguladoras de Presión.
La función de estas válvulas en los circuitos oleohidráulicos es de controlar los niveles
de presión de tal forma de garantizar la presión mas adecuada a un proceso.
Los controles de presión que estas válvulas pueden realizar en los sistemas son:
Limitar la presión máxima en el circuito, regular una presión reducida en una parte
del sistema y regular diferentes niveles de presiones de trabajo en determinadas partes
del circuito para que los actuadores puedan desarrollar la potencia adecuada para
que el sistema trabaje adecuadamente.
Las válvulas de presión se pueden clasificar en tres grupos principales:

1.3.1.- Válvulas Limitadoras de Presión.

1.3.2.- Válvulas Reductoras de Presión.
1.3.3.- Válvulas de Descarga.

1.3.1.- Válvula Limitadora de Presión.

La válvula de seguridad es una válvula de seguridad para el circuito, ya lo protege de
las sobrecargas de presión que pueda afectar al sistema. En términos generales es un

VIRGINIO GOMEZ
obturador (pistón o bola) que asienta sobre un orificio, tapando la salida del fluido.
La fuerza con que dicho obturador cierra la pasada del fluido es regulable a través de
un tornillo y un resorte como se indica en la Fig. 4. Existen diferentes diseño de este
tipo de válvula, dividiéndose principalmente en válvulas limitadoras simples y
compuestas.

Fig. 4
Válvula limitadora de presión.

Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos 161

 1.3.2.- Válvula Reductora de Presión.
La función de esta válvula es bajar la presión en un punto del sistema para utilizarla
como una señal o actuar algún mecanismo partículas. Existen dos tipos principales;
de acción directa y de acción piloteada. Estas válvulas son comandadas por presión
de salida, la cual tiende a cerrar la válvula cuando la presión a alcanzado el nivel
prefijado en la válvula Fig. 5.

VIRGINIO GOMEZ

Fig. 5
Válvula Reductora de Presión de Acción Directa

Fig. 6
Válvula Reductora de Presión Pilotada.

162 Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos

1.3.3.- Válvulas de Descarga.
La función de esta válvula es derivar el caudal a tanque bajo la acción de alguna
señal que habitualmente es de presión piloto, producida por otra válvula, de tal forma
de permitir que un caudal relativamente grande no pase por la válvula limitadora
evitando que el fluido se caliente y evitando a la vez que la bomba se detenga. Fig 7.

VIRGINIO GOMEZ
a una secuencia predeterminada.

que el circuito trabaje de acuerdo

forma de proteger, reducir o hacer
de presión en el sistema, de tal
encargadas de controlar los niveles
Fig. 7 3.- Este tipo de válvulas son las

Válvula de Descarga: a. Cerrada, b.- Descargando puntos del circuito.

que le llega, hacia los distintos
direccionales es dirigir el caudal
2.- La función de las válvulas
Autoevaluación.
Reguladoras de Presión.
Reguladoras de Flujo y Válvulas

1.- ¿En cuantos tipos podemos agrupar las válvulas hidráulicas, atendiendo a la función Direccionales, Válvulas
en tres grandes grupos: Válvulas
que ellas cumplen en los circuitos oleohidraulicos. hidráulicas las podemos clasificar
oleohidraulicos las válvulas
cumplen en los circuitos
1.- Atendiendo a la función que
2.- ¿ Que función cumplen las válvulas direccionales en un circuito?
Respuestas.

3.-¿Qué función cumplen las válvulas reguladoras de presión en un circuito

oleohidráulico?

Técnico Operador de Plantas Industriales Sistemas Hidráulicos y Neumáticos 163
