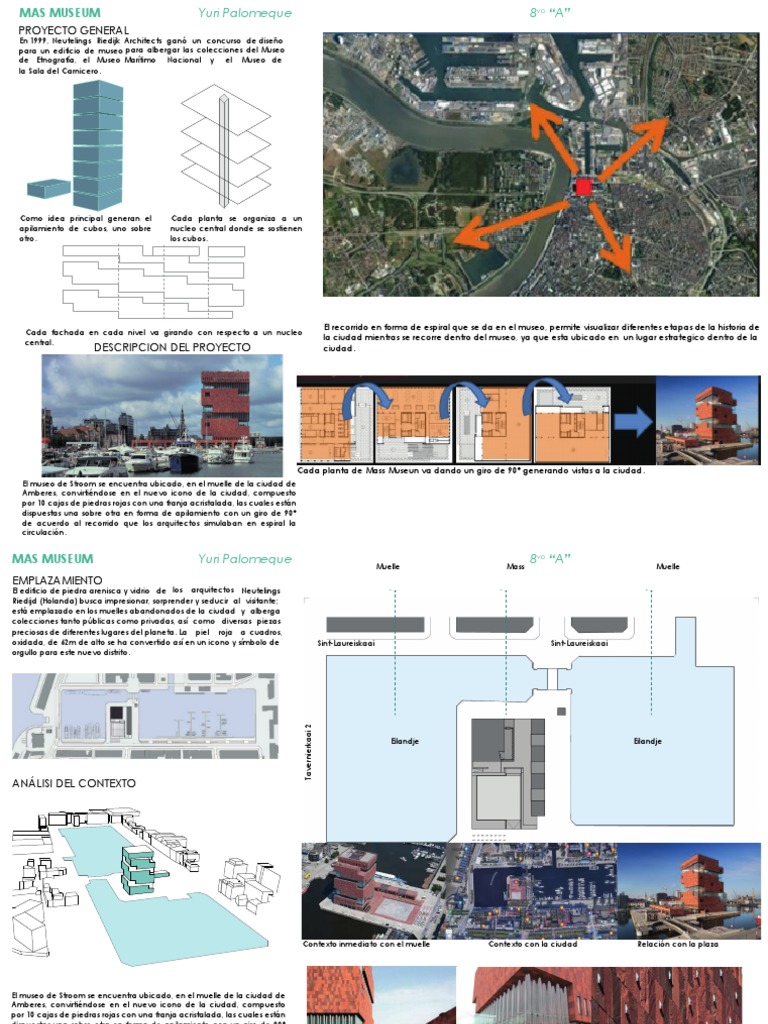

MAS MUSEUM Yuri Palomeque 8vo “A”

PROYECTO GENERAL
En 1999, Neutelings Riedijk Architects ganó un concurso de diseño
para un edificio de museo para albergar las colecciones del Museo
de Etnografía, el Museo Marítimo Nacional y el Museo de
la Sala del Carnicero.

Como idea principal generan el Cada planta se organiza a un


apilamiento de cubos, uno sobre nucleo central donde se sostienen
otro. los cubos.

El recorrido en forma de espiral que se da en el museo, permite visualizar diferentes etapas de la historia de
Cada fachada en cada nivel va girando con respecto a un nucleo
la ciudad mientras se recorre dentro del museo, ya que esta ubicado en un lugar estrategico dentro de la
central.
DESCRIPCION DEL PROYECTO ciudad.

Cada planta de Mass Museun va dando un giro de 90° generando vistas a la ciudad.
El museo de Stroom se encuentra ubicado, en el muelle de la ciudad de
Amberes, convirtiéndose en el nuevo icono de la ciudad, compuesto
por 10 cajas de piedras rojas con una franja acristalada, las cuales están
dispuestas una sobre otra en forma de apilamiento con un giro de 90°
de acuerdo al recorrido que los arquitectos simulaban en espiral la
circulación.
MAS MUSEUM Yuri Palomeque Muelle Mass
8vo “A” Muelle
EMPLAZAMIENTO
El edificio de piedra arenisca y vidrio de los arquitectos Neutelings
Riedijd (Holanda) busca impresionar, sorprender y seducir al visitante;
está emplazado en los muelles abandonados de la ciudad y alberga
colecciones tanto públicas como privadas, así como diversas piezas
preciosas de diferentes lugares del planeta. La piel roja a cuadros,
oxidada, de 62m de alto se ha convertido así en un icono y símbolo de Sint-Laureiskaai Sint-Laureiskaai
orgullo para este nuevo distrito.

Tavernierkaai 2
Eilandje Eilandje

ANÁLISI DEL CONTEXTO

Sint-Aldegondiskaai 2-30 Sint-Aldegondiskaai 2-30

Contexto inmediato con el muelle Contexto con la ciudad Relación con la plaza

El museo de Stroom se encuentra ubicado, en el muelle de la ciudad de


Amberes, convirtiéndose en el nuevo icono de la ciudad, compuesto
por 10 cajas de piedras rojas con una franja acristalada, las cuales están
dispuestas una sobre otra en forma de apilamiento con un giro de 90°
de acuerdo al recorrido que los arquitectos simulaban en espiral la
circulación.

El envolvente que estan en las fachadas son de cuatro tonalidades colocadas aleatoriamente.
MAS MUSEUM Yuri Palomeque 1 Entradas, información y entretenimiento, guía 8vo “A”
multimedia y servicio de préstamo de juegos familiares
ASPECTOS FUNCIONALES 2 Piso 1 la oficina

3 el mirador al tesoro del museo, con la historia detrás de


la colección, los principales coleccionistas
4 Una exposición de apertura

5 Simbolos de riqueza y sabiduría

6 Tema ciudad mundial

7 Donde el agua y la tierra se encuentran

8 Suelo

9 El faro
En cuanto a la forma el proyecto nace de una figura básica como es el
cubo, con la finalidad de realizar un apilamiento en el centido vertical,
10 Recepciones, eventos actividades.
el apilamiento se sostiene en voladizo sobre un núcleo de hormigón y se
mantiene los volúmenes en su lugar mediante armaduras de acero.
11 Tema ciudad mundial

12 Paseo a pie
ANÁLISIS DE LAS CONDICIONES ESPACIALES Y
Análisis de circulación en el nivel 9.
13 Panorámica de 360 ° TÉCNICAS CONSTRUCTIVAS

14 Cafetería

15 Centro Diamante
La técnica constructiva
16 Experiencia cinemato gráfica se da con dos tipos de
estructura una principal y
una secundaria, la
17 Zivermuseum
principal se da por un
núcleo central de
18 selecciones originales
hormigón armado el
cual soporta todos los
19 Pintura de frases Dead Skull volúmenes en forma de
cajas, la estructura
20 Manos ahora adornan la fachada secundaría están
realizadas con
21 Barcos históricos armaduras de acero
formando cerchas las
Grua de madera
22 cuales están ancladas al
núcleo de hormigón.
MAS MUSEUM Yuri Palomeque 8vo “A”

2
1

El área cerrada en el
Los niveles 2-8 se utilizan La galería acristalada

1
nivel de entrada alberga
el centro de información, 3 como espacios flexibles
de exposición, estos 5 está abierta al público,
con una altura de 6m.
la cafetería y los
espacios desde el suelo
departamentos de
hasta el entrepiso tienen
logística, con una altura
6m. Todos los espacios
de 3m.
4 noveno piso como cumplen con las alturas
para su funcionalidad.
2 un entrepiso alberga un
taller para niños, con una
restaurante, con 6m de
altura.
altura de 3m
MAS MUSEUM Yuri Palomeque 8vo “A”
ANÁLISIS Y DESCRIPCIÓN DE SU MOBILIARÍO ASPECTOS TECNOLÓGICOS

Cubierta que forma parte del mobiliario,


su altura a 2,80m.

Banca de madera de 0,90 de ancho y


de altura 0,60m.

Banca de madera de 0,40 de ancho y


de altura 0,45m.
Estrucctura principal, nucleo Estrucctura secundaria
de hormigon armado. cerchas metalicas.

Vitrina de exibición de 2,20 de alto y de


ancho 0,45

Meson de atencion y para el cafe a


personas indivuduales 1m de altura.

Mesas para 4 personas medidas


aproximadas 0,70*1,50m y su altura 0,80

El edificio tiene dos sistemas de circulación diferen-


tes:
una espiral periférica mediante escaleras mecáni-
cas a través de la galería acristalada en espiral, y
otra que utiliza el núcleo central que también se
abre a la galería acristalada. Ambos permiten el
acceso a una exposición por piso, pero nunca direc-
tamente a los espacios expositivos, por lo que el
museo puede albergar diferentes exposiciones en
sus diferentes niveles.
MAS MUSEUM Yuri Palomeque 8vo “A”
ANÁLISIS Y DESCRIPCIÓN DE SECCIONES

Escala espacial, se puede Escaleras mecánicas y de emergencia Espacios integrados con el sistema
evidenciar como se maneja la conectan a los niveles. estructural que se pierden en los
espacialidad. niveles.

En la sección se puede visualizar las circulaciones verticales la cual une


un nivel con otro con escaleras mecánicas creando un recorrido en
espiral de acuerdo a cada nivel que da un giro de 90° con respecto al
núcleo central.
En la fachada del edificio están presentes los ornamentos Acero inoxidable como estructura de soporte para
ANÁLISIS Y DESCRIPCIÓN DE SU MATERIALIDAD
metálicos que reproducen las manos presentes en el sostener los paneles curvos de cristal que se
El edificio se percibe como una escultura monumental de piedra escudo de armas de la ciudad de Amberes. encuentran en todos los niveles generando
gracias al aplacado continuo de arenisca roja, que es traída de la india transparencia.
y labrada a mano tal material está presente en los pisos paredes y
techos, en cuatro tonos y están dispuestas de forma aleatoria, en
cambio las galerías tienen un cerramiento de suelo a techo con piezas
de vidrio moldeado.

Como materiales principales utilizados en el Museum es el Hormigón armado en el núcleo central donde se conectan los
elementos metálicos en dispuestos en cerchas, las piedras areniscas rojas son utilizadas como material de revestimiento, el
vidrio en forma de S para soportar el viento está presente en las cuatro fachadas que le sostiene una estructura
independiente en el suelo en el centro y en la parte superior de cada panel.
MAS MUSEUM Yuri Palomeque 8vo “A”
ANÁLISIS DE PLANTAS ARQUITECTÓNICAS
Nucleo central
Ingreso principal

La planta baja se dispone entorno a un núcleo central, donde está el


ingreso principal al Museum y nace la circulación vertical, de tal forma
el arquitecto prolonga los espacios públicos dentro del edificio, con las
escaleras para una circulación vertical.

N=60,00

N=54,00

Circulación vertical
N=42,00

N=30,00

N=18,00
Nucleo central

N=6,00
Vestíbulo de entrada

Circulación vertical
N=0,00

Esquema planta baja. Vista al punto de información Circulación vertical


MAS MUSEUM Yuri Palomeque 8vo “A”

NIVEL DOS AL NIVEL OCHO


Las plantas estan girando de acorde un nucleo central creando un
recorrido en todos los niveles desde el dos al nivel ocho que se analiza
en esta pagina y todas las plantas se repiten con la única diferencia del
giro de 90° que da cada plnata aproposito de tener las vistas a toda la
ciudad.
N=60,00

N=54,00
1
2
N=42,00

N=30,00

N=18,00

N=6,00

N=0,00

1
Circulación vertical, sección de 1m de ancho tanto la que haciende y
la que deciende de tal forma es adecuada ya que son escaleras
mecanicas que unen a un nivel con otro.
Cuarto de exibición, donde la circulación es manejada
2 adecuadamente entre los estantes con 2m sin enbargo no tiene
iluminacion natural directa y tampoco indirecta.
Vista a las escaleras mecanicas Vista al pasillo que une la
que se disponen en las galerías galería con el cuarto de 3 Galería dispuestas en aspiral en los distintos niveles, ya que estan
solucionados con vidrio curvado para dar transparencia con la ciudad.
de cada nivel. exibición.
4
Pasillo que une a la galería con el cuarto de exibiciones su sección de
2,50m el cual es adecuado.
MAS MUSEUM Yuri Palomeque 8vo “A”
NIVEL NUEVE
Análisis del nivel 9 donde esta ubicado el restaurante, cocina, cuerto de 1
conferencias y la terraza.

N=60,00 2
N=54,00

N=42,00

N=30,00

3
N=18,00

4
N=6,00

N=0,00

Analisis de espacialidad en el restaurante, meson de atencion para


Vista al interior del restaurante y pedidos o,90m lintel de ventana 2,40m mueble alto 2,10m muebles de
recepción de pedidos, en el cual se exibición 2,10m de alto.
puede observar la distribución de
las mesas el cual no es el adecuado
ya que no cumple las medidas de
circulación entre ellas, siendo 0,90m

1
como mínimo. Terraza 38*13m para proporcionar vistas impresionantes a la ciudad,
forman las fachadas con paneles de vidrio en forma de curvos en forma
Terraza 38*13m de S.
quedando en el último
piso ya que cumple su
2 Restaurante, 13*38 eso corresponde al area donde se distribuye las
mesas, y recepcion de pedidos.
función por lo que los
visitantes
recorrido
siguen
que
el
el
3 Pasillo que une a la terraza con el restaurante, y con la sala de
exposiciones, generando un paseo dentro del programa arquitectónico.
proyecto ofrece para Sala de conferencias de 38*13m estas medidas están moduladas al
llegar al último nivel y
disfrutar de las vistas. 4 igual que el restaurante y ta terraza que funciona como mirador ya que
está en una altura de 60m eso genera una vista atractiva en la ciudad.
MAS MUSEUM Yuri Palomeque 8vo “A”
ANÁLISIS Y DESCRIPCIÓN DE ELEVACIONES

El edificio está revestido con piedra arenisca de color rojo de Rajasthan,


este material recuerda a los históricos almacenes de ladrillo que alguna
vez marcaron el puerto de Amberes ya que muy pocos están de pie en
la actualidad. El revestimiento de la fachada consta de más de 9.000
paneles de piedra arenisca, decorados con 3.185 manos de metal, en
referencia a un antiguo cuento popular en el que un gigante residente
en Amberes, llamado Druon Antigoon , le cortaba la mano a cualquiera
que no le pagara un peaje por cruzar. el río Escalda.

Este espacio en espiral,


en el que se inserta una
fachada de vidrio
ondulado, forma una
Análisis de llenos y vacíos en las fachadas se da por los envolventes, de
galería pública de la
tal forma que se repite en las 4 fachadas por los giros que se da en
ciudad. Una ruta de
cada nivel.
escaleras mecánicas
conduce a los visitantes
desde la plaza hasta lo
alto de la torre. Su juego
de luces y sombras, de
transparencia y
translucidez convierte
esta fachada de vidrio
ondulado en un ligero
contrapeso a la pesada
escultura de piedra.

vista fachada norte. vista al museo vista a la plaza integrada.
