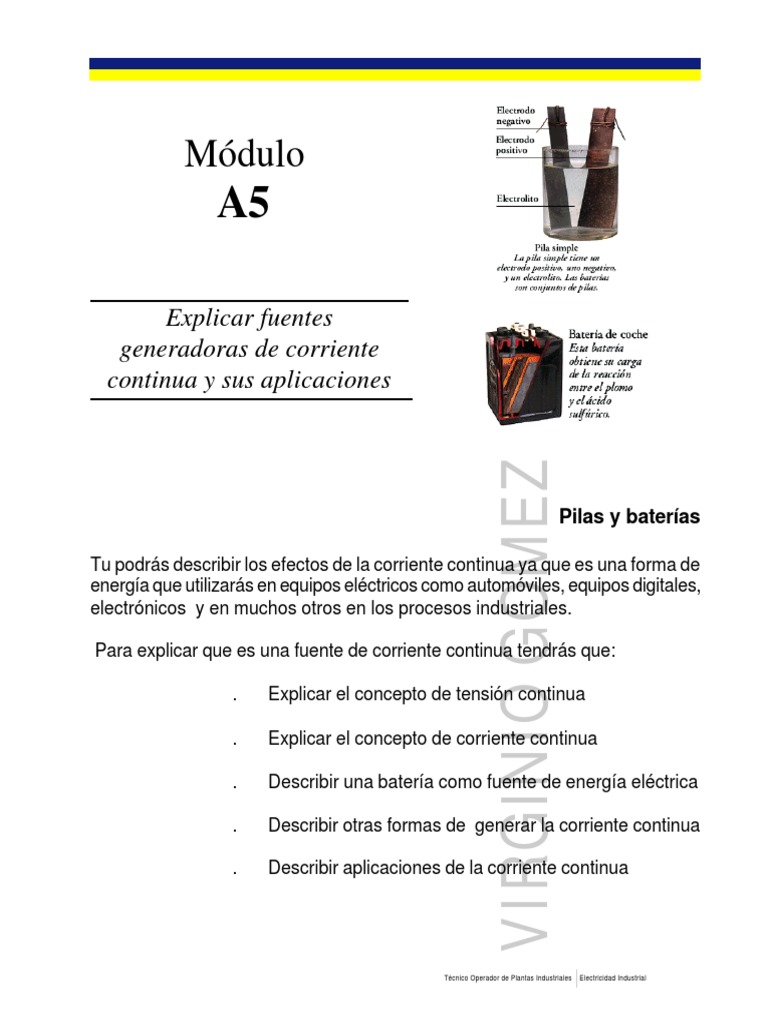

Módulo

A5

Explicar fuentes
generadoras de corriente
continua y sus aplicaciones

VIRGINIO GOMEZ
Pilas y baterías

Tu podrás describir los efectos de la corriente continua ya que es una forma de

energía que utilizarás en equipos eléctricos como automóviles, equipos digitales,
electrónicos y en muchos otros en los procesos industriales.

Para explicar que es una fuente de corriente continua tendrás que:

. Explicar el concepto de tensión continua

. Explicar el concepto de corriente continua

. Describir una batería como fuente de energía eléctrica

. Describir otras formas de generar la corriente continua

. Describir aplicaciones de la corriente continua

Técnico Operador de Plantas Industriales Electricidad Industrial 25

 Explicar el concepto de
tensión continua
1. La tensión continua
Explicar el concepto de
corriente continua Si revisas una pila seca o la batería del auto podrás darte cuenta que tienes un voltaje
Describir una bateria como o tensión continua también llamada diferencia de potencial como fuente de energía
fuente de energía eléctrica
eléctrica.
Describir otras formas de
generar la corriente
continua La tensión continua.
Describir aplicaciones de La tensión o voltaje continuo es la diferencia de potencial que aparece en fuentes de
la corriente continua
corriente continua como pilas secas, baterías y generadores de corriente continua.
El voltaje se mide en Volt y se simboliza con una línea recta o se abrevia como Vcc

Por ejemplo 110 Vcc

12 V ——

Volt V 1
milivolt mV 10-3
microvolt uV 10-6

Pregunta de la tarea.
VIRGINIO GOMEZ

En los equipos eléctricos que tu conoces donde has relacionado el concepto de

tensión continua o algún símbolo mostrado en esta clase.

2. La corriente continua

Al conectar las luces del vehículo estás descargando la energía almacenada en

la batería en forma de voltaje o diferencia de potencial al circular una corriente
entre los polos positivo y negativo de la batería.

La corriente continua.
La corriente continua fluye en una sola dirección.
La electricidad de una pila fluye como corriente continua.
Cuando se representa la corriente continua se utiliza un sigo que es una línea recta
que simboliza ésta corriente que no cambia en el tiempo. Cuando no se tiene el símbolo
se puede encontrar la abreviatura “cc” ó Icc que significa corriente continua, estos
símbolos los podrás encontrar en todos los equipo eléctricos.

La corriente continua se mide en Amperes, se abrevia como (A).

Ampere A 1
Miliampere mA 10-3
Microampere uuA 10-6

Por ejemplo.
Motor de corriente continua Mcc
Va ( Voltaje de armadura) 300 Vcc
Ia (Corriente de armadura) 180 A

26 Técnico Operador de Plantas Industriales Electricidad Industrial

Pregunta de la tarea. Explicar el concepto de
tensión continua
¿Puede existir circulación de corriente continua sin tener voltaje en la fuente?
Explicar el concepto de
Sin voltaje en la fuente es imposible tener circulación de corriente ya que el voltaje corriente continua
representa la energía que está almacenada en la fuente en forma de cargas eléctricas. Describir una bateria como
fuente de energía eléctrica

3. Una batería como fuente de energía eléctrica Describir otras formas de

generar la corriente
continua

Las baterías pueden compararse a un tanque lleno de energía la cual puede Describir aplicaciones de
la corriente continua
permanecer almacenada por un tiempo y ser extraída poco a poco dependiendo
de las necesidades, por ejemplo sin realizas pocas llamadas de tu celular la
batería mantendrá su carga disponible por mayor tiempo.

Elementos primarios
La pila seca
Las pilas comunes con forma de cilindros que siempre estas utilizando están hechas
de productos químicos que reaccionado entre sí están transformando energía en
energía eléctrica.
Una pila común contiene electrodos negativos, electrodos positivos y un líquido
llamado electrolito. Un electrodo cede electrones al líquido mientras que el otro los
gana. Esto crea una diferencia de potencial que produce una corriente eléctrica
cuando lo electrodos se conectan en un circuito.

VIRGINIO GOMEZ
Tipos de pilas

Las pilas secas tienen como electrolito cloruro de aluminio. Los electrodos son de
cinc (negativo) y de carbono (positivo). El electrodo de cinc constituye también el
recipiente de la batería.

Pilas alcalinas Este tipo de pilas tienen electrodos de cinc y de carbono y como
electrolito hidróxido de potasio.

Baterías de auto
Las modernas baterías de automóvil tienen pilas secundarias recargables, ele
electrolito es el ácido sulfúrico y los electrodos son de plomo. Al recargar una batería
ácida de plomo se convierte la energía eléctrica en energía química.

Baterías de Níquel y Cadmio Son también recargables, pero pesan menos que las
de plomo. Sus electrodos son de cinc y usan hidróxido de potasio como electrolito

Características nominales Las características nominales de una batería

generalmente se entregan en valores de corriente y voltaje.
Por ejemplo:
Pilas de 1,5 Volt.
Batería de 12 Volt 30 A.

Capacidad de una batería La capacidad de una batería es la cantidad de

electricidad que pueda dar sin que sea necesario cambiar o recargar.

Técnico Operador de Plantas Industriales Electricidad Industrial 27

 Esta capacidad se puede expresar en Ampere-Hora y depende de sus dimensiones y
características.
La capacidad también depende de la duración de las descargas y del valor de la
intensidad a suministrar. Así por ejemplo una batería de 120 A-H puede proporcionar
una corriente de 120/8, es decir,15 A. Sobre la base de estar descargándose 8 horas.

Conservación de una batería.

Para conseguir una larga vida y un buen funcionamiento de las baterías de
acumuladores, las condiciones más importantes son:

El nivel de electrolito líquido debe quedar siempre por encima de las placas. El nivel
necesario del electrolito es generalmente de un centímetro por encima de las placas y
se debe añadir agua para mantener ese nivel. Nunca se debe añadir ácido sulfúrico.

Medir la densidad del electrolito de la batería con el objeto de saber su grado de carga
por medio del densímetro.

Una concentración excesiva de ácido sulfúrico puede producir corrosiones.

Pregunta de la tarea.
Enumera las principales partes que constituyen una batería y los parámetros
VIRGINIO GOMEZ

eléctricos que la caracterizan en su selección.

Respuesta.

La capacidad de una batería es la cantidad de electricidad que pueda dar sin que sea
necesario cambiar o recargar.

Esta capacidad se puede expresar en Ampere-Hora y depende de sus dimensiones y

características.

La capacidad también depende de la duración de las descargas y del valor de la

intensidad a suministrar. Así por ejemplo una batería de 120 A-H puede proporcionar
Explicar el concepto de
tensión continua una corriente de 120/8, es decir,15 A. Sobre la base de estar descargándose 8 horas.
Explicar el concepto de
corriente continua

Describir una bateria como

fuente de energía eléctrica 4 Formas de generar la corriente continua
Describir otras formas de
generar la corriente
continua Si un proceso o una red requiere accionar equipos con corriente continua existen
Describir aplicaciones de equipos y dispositivos que nos permiten obtener energía eléctrica en forma de
la corriente continua
tensión y corriente continua.

Generadores de corriente continua

Los generadores de corriente continua también llamados dinamos transforman la
energía mecánica en energía eléctrica en forma de corriente continua existen muchos
modelos y aplicaciones.

28 Técnico Operador de Plantas Industriales Electricidad Industrial

Principio de funcionamiento del generador elemental
Un generador de corriente continua cuenta de dos elementos fundamentales: el estator
donde están alojados las bobinas de campo que generan al campo electromagnético
generado por una corriente continua y el rotor o armadura que es la parte móvil del
generador.

Las bobina de campo que están en el estator mantienen un campo fijo, la armadura
gira sumergida en esté campo donde las espiras cortan líneas de flujo, en este
momento es cuando se tiene voltaje en los terminales de las espiras.

El movimiento del rotor del generador se obtiene de otro dispositivo acoplado con un
eje, el que puede ser una turbina accionada por agua, gas, vapor, otro motor eléctrico,
un motor de combustión interna etc.

Una pieza llamada colector que es un anillo seccionado, donde cada sección conecta
a una espira de la armadura y que esta girando con la armadura, por roce entrega la
tensión al exterior a través de carbones llamados escobillas.

VIRGINIO GOMEZ

La electrónica moderna a desarrollado dispositivos permitiendo así obtener a partir

de la corriente alterna, corriente continua para aplicaciones diversas tanto de uso
personal como industrial. Todos los días lo estas aplicando esta tecnología al cargar
la batería de tu teléfono celular con tu cargador portátil.

Que es un circuito rectificador.

Un puente rectificador es un circuito electrónico compuesto por elementos como
diodos, transistores, tiristores, que están construidos con materiales semiconductores
(silicio, cobalto), que según su configuración e instalación convierten la corriente
alterna (ca) en corriente continua (cc) la cual circula en una sola dirección. Los
circuitos rectificadores tienen la capacidad de actuar restringiendo el flujo de
electrones (partículas con carga negativa) en una sola dirección

Técnico Operador de Plantas Industriales Electricidad Industrial 29

 Características y aplicaciones

Muchos dispositivos funcionan con corriente continua y no se tiene una red de

distribución de tensión continua por lo que se debe generar o rectificar corriente
alterna.

Un puente rectificador está en el cargador de tu teléfono celular.

Un puente rectificador esta en la fuente de alimentación de un conjunto de bobinas
que accionan las electrovalvulas de 24 Vcc de una máquina automatizada.
Un puente rectificador esta en el accionamiento de un motor de corriente continua.

Pregunta de la tarea
Explicar el concepto de
tensión continua
¿Porque esta forma de corriente recibe el nombre de corriente continua?
Explicar el concepto de
corriente continua
Al ser un flujo de electrones continuo en el tiempo siendo una corriente eléctrica sin
variaciones en el tiempo desde el polo positivo de mayor potencial al polo negativo de
Describir una bateria como
fuente de energía eléctrica menor potencial se le denomina corriente continua.
Describir otras formas de
generar la corriente
continua 5. Aplicaciones de la corriente continua
Describir aplicaciones de
la corriente continua
Encontrarás diversas aplicaciones de la corriente continua en diferentes niveles
VIRGINIO GOMEZ

de potencia en equipos que son parte de los procesos industriales que vas a operar en
un futuro próximo. El conocer aplicaciones te permitirá sugerir mejoras en los equipos
y poder hablar el mismo lenguaje con otras personas que manejan otras instalaciones.

Procesos químicos. Metalizados.

La galvanización de una superficie metaliza consiste en la aplicación de una capa fina
de otro metal. Puede usarse para proteger metales o para mejorar su apariencia.
Se hace un circuito en una tinaja donde el objeto a cubrir forma el cátodo, mientras
que el ánodo es una placa de metal de recubrimiento que también debe formar parte
del compuesto que actúe de electrolito.
Por ejemplo si una pieza de níquel ha de ser recubierta con plata, el níquel actuará de
cátodo, el ánodo será de plata y el electrolito será una sal de plata (normalmente
cianuro de plata). Cuando pasa la corriente los iones positivos de plata se depositan
sobre el níquel.
No te olvides que cada átomo contiene el mismo número de electrones (partículas
con carga negativa) que protones (partículas con carga positivas) y por lo tanto
no tiene carga neta. Si un átomo gana electrones forma un ion de carga negativa.

Motores de Corriente continua. Control de velocidad.

El motor eléctrico de corriente continua es aquel que recibe la energía eléctrica en

forma de corriente continua y la transforma en energía mecánica como consecuencia
del giro de sus parte móviles.
Una de sus características importante es el rango de variabilidad de su velocidad
desde valore aproximados a cero a su velocidad nominal manteniendo un buen torque.

30 Técnico Operador de Plantas Industriales Electricidad Industrial

Sistemas de respaldo y Alumbrado
Existen unidades de respaldo para equipos informáticos, que son bancos de baterías
los cuales entran en servicio al no tener suministro de energía de la red, esto permite
salvar los datos en los procesadores.
Lo mismo ocurre con los alumbrados de emergencia los cuales entran en servicio al
detectar falta de energía en la red, gracias a este alumbrado alimentado con corriente
continua de baterías secas se puede escapar de lugares cerrador en cortes d energía.
Señales de control obtenidas de la conversión de otras formas de energía.

En control de procesos muchos sensores realizan la conversión de magnitudes en

señales eléctricas del tipo de voltajes y corrientes continuas, éstas señales son las
que se procesan y con ellas se hace control.

Pregunta de la tarea

Revisa cualquier aparato domestico y comprueba que tipo de corriente utiliza y

como se aplica.

VIRGINIO GOMEZ

Técnico Operador de Plantas Industriales Electricidad Industrial 31

 VIRGINIO GOMEZ

32 Técnico Operador de Plantas Industriales Electricidad Industrial
