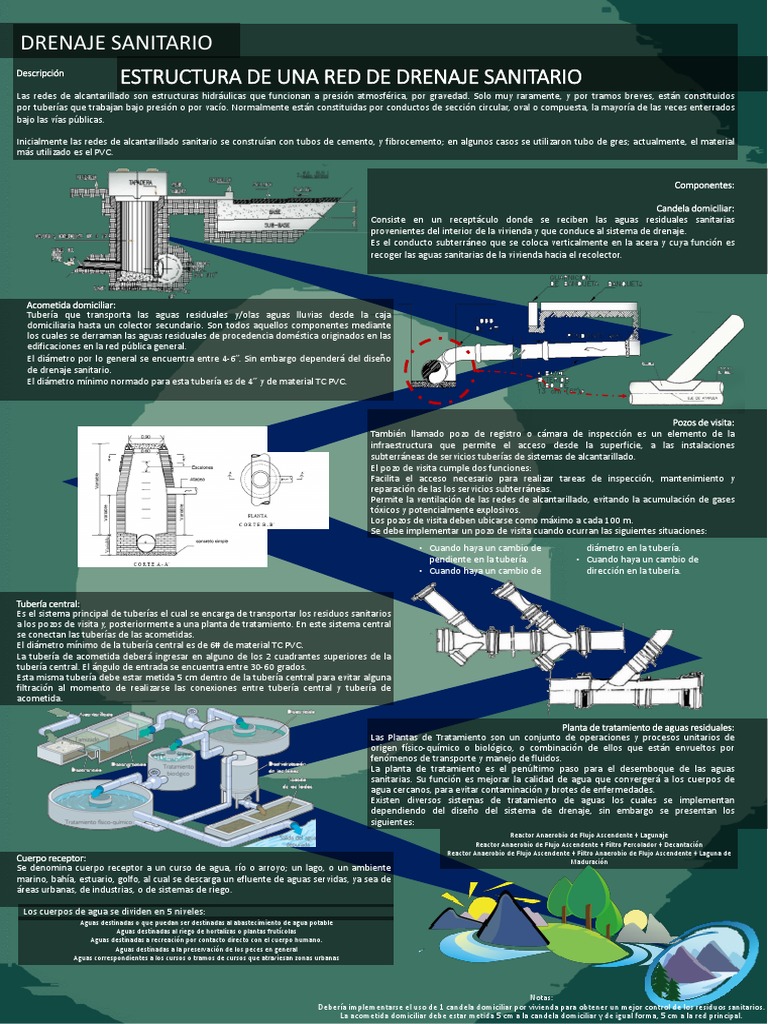

DRENAJE SANITARIO
Descripción
ESTRUCTURA DE UNA RED DE DRENAJE SANITARIO
Las redes de alcantarillado son estructuras hidráulicas que funcionan a presión atmosférica, por gravedad. Solo muy raramente, y por tramos breves, están constituidos
por tuberías que trabajan bajo presión o por vacío. Normalmente están constituidas por conductos de sección circular, oval o compuesta, la mayoría de las veces enterrados
bajo las vías públicas.
Inicialmente las redes de alcantarillado sanitario se construían con tubos de cemento, y fibrocemento; en algunos casos se utilizaron tubo de gres; actualmente, el material
más utilizado es el PVC.
Componentes:
Candela domiciliar:
Consiste en un receptáculo donde se reciben las aguas residuales sanitarias
provenientes del interior de la vivienda y que conduce al sistema de drenaje.
Es el conducto subterráneo que se coloca verticalmente en la acera y cuya función es
recoger las aguas sanitarias de la vivienda hacia el recolector.
Acometida domiciliar:
Tubería que transporta las aguas residuales y/olas aguas lluvias desde la caja
domiciliaria hasta un colector secundario. Son todos aquellos componentes mediante
los cuales se derraman las aguas residuales de procedencia doméstica originados en las
edificaciones en la red pública general.
El diámetro por lo general se encuentra entre 4-6”. Sin embargo dependerá del diseño
de drenaje sanitario.
El diámetro mínimo normado para esta tubería es de 4” y de material TC PVC.
Pozos de visita:
También llamado pozo de registro o cámara de inspección es un elemento de la
infraestructura que permite el acceso desde la superficie, a las instalaciones
subterráneas de servicios tuberías de sistemas de alcantarillado.
El pozo de visita cumple dos funciones:
Facilita el acceso necesario para realizar tareas de inspección, mantenimiento y
reparación de las los servicios subterráneas.
Permite la ventilación de las redes de alcantarillado, evitando la acumulación de gases
tóxicos y potencialmente explosivos.
Los pozos de visita deben ubicarse como máximo a cada 100 m.
Se debe implementar un pozo de visita cuando ocurran las siguientes situaciones:
• Cuando haya un cambio de diámetro en la tubería.
pendiente en la tubería. • Cuando haya un cambio de
• Cuando haya un cambio de dirección en la tubería.
Tubería central:
Es el sistema principal de tuberías el cual se encarga de transportar los residuos sanitarios
a los pozos de visita y, posteriormente a una planta de tratamiento. En este sistema central
se conectan las tuberías de las acometidas.
El diámetro mínimo de la tubería central es de 6# de material TC PVC.
La tubería de acometida deberá ingresar en alguno de los 2 cuadrantes superiores de la
tubería central. El ángulo de entrada se encuentra entre 30-60 grados.
Esta misma tubería debe estar metida 5 cm dentro de la tubería central para evitar alguna
filtración al momento de realizarse las conexiones entre tubería central y tubería de
acometida.
Planta de tratamiento de aguas residuales:
Las Plantas de Tratamiento son un conjunto de operaciones y procesos unitarios de
origen físico-químico o biológico, o combinación de ellos que están envueltos por
fenómenos de transporte y manejo de fluidos.
La planta de tratamiento es el penúltimo paso para el desemboque de las aguas
sanitarias. Su función es mejorar la calidad de agua que convergerá a los cuerpos de
agua cercanos, para evitar contaminación y brotes de enfermedades.
Existen diversos sistemas de tratamiento de aguas los cuales se implementan
dependiendo del diseño del sistema de drenaje, sin embargo se presentan los
siguientes:
Reactor Anaerobio de Flujo Ascendente + Lagunaje
Reactor Anaerobio de Flujo Ascendente + Filtro Percolador + Decantación
Reactor Anaerobio de Flujo Ascendente + Filtro Anaerobio de Flujo Ascendente + Laguna de
Cuerpo receptor: Maduración
Se denomina cuerpo receptor a un curso de agua, río o arroyo; un lago, o un ambiente
marino, bahía, estuario, golfo, al cual se descarga un efluente de aguas servidas, ya sea de
áreas urbanas, de industrias, o de sistemas de riego.
Los cuerpos de agua se dividen en 5 niveles:
Aguas destinadas o que puedan ser destinadas al abastecimiento de agua potable
Aguas destinadas al riego de hortalizas o plantas frutícolas
Aguas destinadas a recreación por contacto directo con el cuerpo humano.
Aguas destinadas a la preservación de los peces en general
Aguas correspondientes a los cursos o tramos de cursos que atraviesan zonas urbanas
Notas:
Debería implementarse el uso de 1 candela domiciliar por vivienda para obtener un mejor control de los residuos sanitarios.
La acometida domiciliar debe estar metida 5 cm a la candela domiciliar y de igual forma, 5 cm a la red principal.
