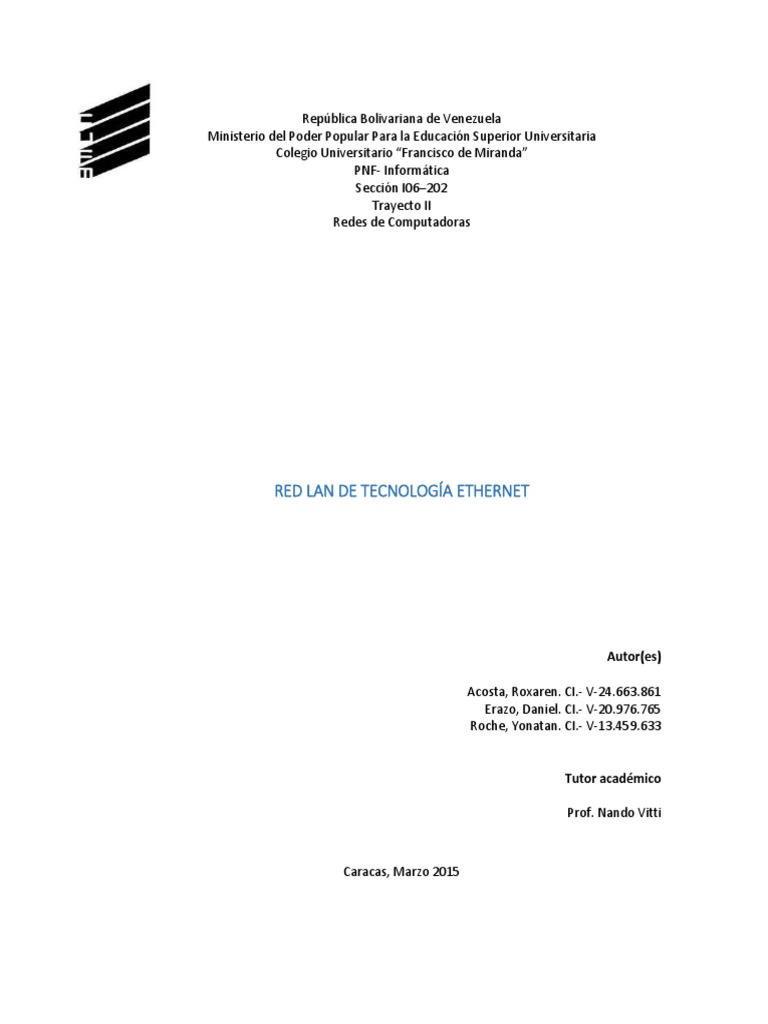

República Bolivariana de Venezuela

Ministerio del Poder Popular Para la Educación Superior Universitaria

Colegio Universitario “Francisco de Miranda”
PNF- Informática
Sección I06–202
Trayecto II
Redes de Computadoras

RED LAN DE TECNOLOGÍA ETHERNET

Autor(es)

Acosta, Roxaren. CI.- V-24.663.861

Erazo, Daniel. CI.- V-20.976.765
Roche, Yonatan. CI.- V-13.459.633

Tutor académico

Prof. Nando Vitti

Caracas, Marzo 2015

RED LAN:

LAN son las siglas de Local Área Network, Red de área local. Una
LAN es una red que conecta los ordenadores en un área relativamente
pequeña y predeterminada (como una habitación, un edificio, o un conjunto
de edificios). Las redes LAN se pueden conectar entre ellas a través de
líneas telefónicas y ondas de radio. Un sistema de redes LAN conectadas de
esta forma se llama una WAN, siglas del inglés de wide-area network, Red
de área ancha. Las estaciones de trabajo y los ordenadores personales en
oficinas normalmente están conectados en una red LAN, lo que permite que
los usuarios envíen o reciban archivos y compartan el acceso a los archivos y
a los datos. Cada ordenador conectado a una LAN se llama un nodo.

Fuente: http://www.masadelante.com/faqs/lan
TARJETA DE RED:

Una tarjeta de red (también llamada placa de red o Network Interface

Card (NIC)) es una clase de tarjeta destinada a ser introducida en la placa
madre de una computadora o se conecta a uno de sus puertos para
posibilitar que la máquina se sume a una red y pueda compartir sus recursos
(como los documentos, la conexión a Internet o una impresora, por ejemplo).

No obstante, podemos determinar que cualquier tipo de tarjeta de red

cumple con ocho funciones básicas que son las siguientes:

• Transmisión y recepción, o lo que es lo mismo, envío y recepción de

datos.
• Accede al conector, que a su vez es el que permite que se pueda
lograr el acceso al cable de red. Lleva a cabo la conversión de serial a
paralelo.
• Realiza el procedimiento conocido por el nombre de buffering. Un
término este con el que se define a la tarea de almacenamiento de
información que realiza dicha tarjeta de red para que luego aquellos
datos se puedan transmitir y traspasar haciendo uso de los
correspondientes cables o sistemas inalámbricos.
• Petición de escucha que se acomete con la red para, de esta manera,
proceder luego a la mencionada transmisión de la información.
• Codifica y decodifica las señales de los cables en otras que sean
entendibles.
• Agrupa todo el conjunto de datos almacenados de tal manera que,
llegado el momento, se puedan transportar de una manera entendible
y sencilla.
• La velocidad con que se transmite la información varía según el tipo
de placa de red. Las tarjetas más novedosas soportan una velocidad
 de 1000 Mbps / 10000 Mbps. A mayor velocidad, se logran transmitir
más datos en menos tiempo.

Fuente: http://definicion.de/tarjeta-de-red/

TECNOLOGÍA ETHERNET

Ethernet es un estándar de redes de computadoras de área local con

acceso al medio por contienda CSMA/CD (“ Acceso Múltiple por Detección
de Portadora con Detección de Colisiones"), es una técnica y/o tecnología
usada en redes para mejorar sus prestaciones. Ethernet define las
características de cableado y señalización de nivel físico y los formatos
de tramas de datos del nivel de enlace de datos del modelo OSI.

Ventajas de las redes Ethernet

 Fácil instalación: Las formas de conexión más comunes son el cable

coaxial y el par trenzado. Si se utiliza el coaxial solo basta poseer

 Los conectores T, los conectores y por supuesto las placas de red, es

importante destacar que no es necesario poseer un Hub.
  Tecnología conocida: Es el sistema que domina el mercado desde
hace varios años.

 Placas de bajo costo.

 Varias formas de cableado.

Desventajas de la tecnología Ethernet

• Decrecimiento del rendimiento en redes de muchos terminales:

medida que crece la red decrece la performance porque se
experimentan mayor número de colisiones. Para algunos CSMA/CD
es la mejor ventaja de las redes Ethernet y para otros es la flaqueza
principal.
• Dificultad para encontrar los problemas: Este punto se ve cada día
menos debido a que es propio de los cableados coaxiales, encontrar
en que conector está el problema es una labor tediosa y el principal
problema es que toda la red deja de funcionar.

La diferencia fundamental que distingue al Ethernet por sobre otros

estándares es la del formato de su trama, pero también encontramos
distintas tecnologías que definen su calidad y su aptitud para alcanzar
distintas conectividades, a saberse:

• Velocidad: Es un valor en el cual se puede distinguir la capacidad

máxima de la tecnología, respectiva a la Transmisión de Datos
• Cable: Como la conexión se realiza a través de cables, tenemos que
tener en cuenta qué material se empleará
• Longitud: El máximo de distancia que puede haber entre dos nodos,
descartándose la medición de repetidoras o estaciones
• Topología: Habiendo ya analizado la tecnología que está siendo
empleada para establecer la red Ethernet, los insumos necesarios y el
rendimiento que se tiene, lo último que queda por verificar entonces es
 el Diseño de la misma, considerándose la utilización de Switches,
Hubs o concentradores, o bien los antiguos y todavía vigentes
Conectores en forma de T.

Switch (conmutador):
Es el dispositivo analógico que permite interconectar redes operando en
la capa 2 o de nivel de enlace de datos del modelo OSI (Open Systems
Interconnection).
Funcionamiento:
• Un conmutador interconecta dos o más partes de una red,
funcionando como un puente que transmite datos de un segmento a
otro.
• Su empleo es muy común cuando existe el propósito de conectar
múltiples redes entre sí para que funcionen como una sola.
• Un conmutador suele mejorar el rendimiento y seguridad de una red
de área local.
• tiene la capacidad de aprender y almacenar direcciones de red de
dispositivos alcanzables a través de sus puertos.
• el switch hace que la información dirigida a un dispositivo vaya desde
un puerto origen a otro puerto destino.
• La función básica que realiza un switch se conoce como conmutación
y consiste en trasferir datos entre los diferentes dispositivos de la red.
• Los puertos son los elementos del switch que permiten la conexión de
otros dispositivos al mismo.

Tipos de switches:
• Desktop
• Perimetrales no gestionables
 • Perimetrales gestionables
• Troncales de prestaciones medias
• Troncales de altas prestaciones

Fuente: Definición ABC:

http://www.definicionabc.com/tecnologia/switch.php#ixzz3UOhpdnBg

Router (enrutador):
El Router o enrutador es un dispositivo que opera en capa tres de nivel
de 3 de enlace de datos del modelo OSI (Open Systems Interconnection).
Este dispositivo dedicado a la tarea de administrar el tráfico de información
que circula por una red de computadoras.
Funcionamiento:
• Se vale de un protocolo de enrutamiento, que le permite comunicarse
con otros enrutadores y compartir información entre sí para saber cuál
es la ruta más rápida y adecuada para enviar datos.
• Funciona en un plano de control (en este plano el aparato obtiene
información acerca de la salida más efectiva para un paquete
específico de datos) y en un plano de reenvío (en este plano el
dispositivo se encarga de enviar el paquete de datos recibidos a otra
interfaz).
• Permiten la conexión ADSL (Asymmetric Digital Subscriber Line), la
cual permite el manejo de Internet de banda ancha y ser distribuido
hacia otras computadoras por medio de cables UTP.

Tipos de Router:

• WiFi G o N
 • Entradas
• WiFi o analógica
• Antenas sustituibles
• Capacidad 3G.

Fuente: ABC: http://www.definicionabc.com/tecnologia/router.php#ixzz3UP64FXkS

Cable UTP Cruzado

Consiste en dos alambres de cobre aislados, que se trenzan de forma

helicoidal, igual que una molécula de DNA. De esta forma el par trenzado
constituye un circuito que puede transmitir datos. Esto se hace porque
dos alambres paralelos constituyen una antena simple. Cuando se
trenzan los alambres, las ondas de diferentes vueltas se cancelan, por lo
que la radiación del cable es menos efectiva. Así la forma trenzada
permite reducir la interferencia eléctrica tanto exterior como de pares
cercanos.

Un cable de par trenzado está formado por un grupo de pares

trenzados, normalmente cuatro, recubiertos por un material aislante. Cada
uno de estos pares se identifica mediante un color, siendo los colores
asignados y las agrupaciones de los pares de la siguiente forma:

• Par 1: Blanco-Azul/Azul
• Par 2: Blanco-Naranja/Naranja
• Par 3: Blanco-Verde/Verde
• Par 4: Blanco-Marrón/Marrón
Cable UTP Directo:
Se denominan a los cables de par trenzado no apantallados, son los más
simples, no tienen ningún tipo de pantalla conductora. Su impedancia es de
100 ohm, y es muy sensible a interferencias. Los pares están recubiertos de
una malla de teflón que no es conductora. Este cable es bastante flexible.

Fuente: http://informatica.iescuravalera.es/iflica/gtfinal/libro/c44.html
DISEÑO DE RED LAN CON TECNOLOGÍA ETHERNET

Para esta parte, se tomará como referencia una red hipotética donde
deberá correr el Sistema que se está diseñando en la asignatura Proyecto
Sociotecnológico II-I.

Para implementar la solución de cableado estructurado, se van a emplear

equipos de redes de alto rendimiento, la configuración o topología de red en
estrella y con acceso al ISP a través de un balanceador de carga. El diseño
es abierto y va a servir para darle continuidad al resto de los trabajos
prácticos en la asignatura de Redes de computadoras en sus siguientes
módulos: Seguridad de red, enrutamiento de paquetes.

BALANCEO DE CARGA

Debido al gran número de tecnologías que copan el mercado, el

concepto de balanceo de carga se puede aplicar tanto a soluciones de
balanceo de enlaces, como también asociarlo al concepto de alta
disponibilidad y soluciones de clúster.

En nuestro caso, balanceo de carga es definido como una solución al

congestionamiento del link, y para esto han surgido en el mercado los
switches de contenido como una medida para esos problemas de
desempeño. Esta solución traduce una mejor disponibilidad y administración
del ancho de banda combinada con el control del tráfico de red.

Estos equipos son capaces de distribuir el tráfico entre grupos de

elementos de red con la misma función (clúster) o segmento de red, sean
firewalls, servidores o a través de métricas de balanceo, criterios de
distribución utilizados por el switch de contenido para seleccionar que
elemento del clúster recibirá la nueva sesión.
 Con esta solución, utilizando switches de contenido, es posible garantizar
una alta disponibilidad, buen desempeño, mantenimiento de servidores,
links, firewalls; sin perjudicar el servicio y garantizar escalabilidad sin la
necesidad de migrar a plataformas más caras y mayores, protegiendo así la
inversión inicial.

Como proveedor de Servicio de Internet, se utilizarán dos enlaces por

Módem ADSL a CANTV, cuyos anchos de banda contratados son de 8MB.
Se van a utilizar dos líneas telefónicas: (0212-5783762 y 0212-6195412
respectivamente, que van a ser conectarse cada una individualmente a un
modem ADSL, teniendo entonces, dos salidas LAN ADSL link que van a ser
conectadas al balanceador de carga.

En balanceador de carga o switch de contenido que se va a utilizar en un

router Cisco, modelo 1841, configurado como Dual WAN VPN Router. Una
conexión de red segura es la columna vertebral de cualquier empresa o
negocio. Se necesita una combinación de rendimiento y seguridad para
ayudar a mantener a los empleados conectados a los activos que necesitan
para mantener su negocio productivo. El router Cisco 1841 es una solución
probada que ofrece alta seguridad, conectividad de alto rendimiento en el
centro de su red de pequeña empresa. Dos conexiones a un proveedor de
servicios de internet garantiza la continuidad del negocio, contando con un
servicio de internet de respaldo y estableciendo mediante protocolos de
enrutamiento una mejora en el ancho de banda real disponible para la red.
Adicionalmente, provee la función VPN para que pueda ser administrado a
través de un URL de forma externa a la Institución, permitiendo a otras
oficinas y empleados que trabajan a distancia puedan conectarse a la red.

La salida del router es conectada a un switch Cisco 2960-24LT-L. Este es

un switch de la familia de switches Cisco, capa-2, administrable, con 24
puertos 10/100 y un par de puertos uplinks de 1GB, configurables para
operar con 100BaseTX o fibra óptica. Cuando se usan los puertos de uplinks,
los puertos 23/24 y 24/24 del switch pasan a ser “puenteados” con las salidas
0/1 y 1/1 del uplink. Para efectos del diseño de nuestra red, estos puertos de
uplink no se usan aún, ya que el link que se usa desde el router es de
10/100MBps. Todo el cableado de los componentes de red, desde el rack a
los equipos terminales e incluso entre componentes en el rack se realiza con
cable UTP categoría 5e, marca Panduit.

El router se configura con una IP estática: 192.168.10.1/24. También

para los efectos de esta práctica, se configura para que el enrutamiento se
haga de manera dinámica por el router, a través de sus tablas NAT internas.
Este router también será la puerta de enlace predeterminada de la red LAN y
va a ser el que se encargue de asignar las IP de los elementos de red de
forma estática.

Al switch Cisco, se conectan dos servidores: El primero será denominado

el “Domain Controller”, y es el encargado de montar el controlador de
dominio de Red, en nuestro ejemplo será: COMERSSO.LOCAL. El segundo
servidor es el servidor de aplicaciones, donde se va a montar nuestra
aplicación Web. Por convencionalismo, ambos son nombrados en la red
como: SERVER-DC y SERVER-APP, respectivamente. Para efectos de
estructura y cumplimiento de estándar, a su vez para un futuro, facilitar la
segmentación de la red si la práctica lo requiere, SERVER-DC se conecta al
puerto 21/24 del switch y SERVER-APP se conecta al puerto 22/24 del
switch.

SERVER-DC es configurado para recibir IP estática: 192.168.10.2/24,

cuya puerta de enlace es el router 1841 y servidor DNS primario es el Host
local: 127.0.0.1. Esto forza al servidor a buscar en su controlador principal de
dominio local para resolver su nombre de red en el dominio
COMERSSO.LOCAL. SERVER-APP por su parte, es configurado para recibir
IP estática: 192.168.10.3/24, cuya puerta de enlace es el router 1841 y el
servidor DNS primario es SERVER-DC.
 Esta configuración se replica en todos los equipos terminales (PCs) de la
red LAN. Para nuestro ejemplo, a nuestra red LAN hay que conectarle 20
computadores. Para los efectos de la red diseñada, estos equipos se dividen
en 4 grupos (también para una futura práctica de segmentación de red y
creación de VLANS), estos grupos son: RRHH. Contabilidad, Administración
y el equipo de Recepción. Todos los equipos PC se configuran para que la
puerta de enlace predeterminada sea el Router Cisco 1841 y el DNS primario
sea SERVER-DC. Todos los equipos se configuran con dirección IP estática
pensando en futuras configuraciones de reserva de IPs, administración de
VLANs y permisologías de RED.

Los equipos de RRHH, conformados por dos (2) PC, reciben el nombre
correlativo de dominio PC-RRHH01 y PC-RRHH02 respectivamente, cuyo
rango de IPs va desde 192.168.10.20/24 hasta la 192.168.10.29/24,
permitiendo disponer de 10 IPs estáticas para el grupo RRHH.

Los equipos de Contabilidad, conformados por doce (12) PC, reciben el

nombre correlativo de dominio PC-CONTAB01 hasta PC-CONTAB12, cuyo
rango de IPs va desde 192.168.10.30/24 hasta 192.168.10.79/24,
permitiendo disponer de hasta 50 IPs estáticas para el grupo Contabilidad.

Los equipos de Administración, conformados por cinco (5) PC, reciben el

nombre correlativo de dominio PC-ADMIN01 hasta PC-ADMIN05, cuyo rango
de IPs va desde 192.168.10.80/24 hasta 192.168.10.99/24, permitiendo
disponer de hasta 20 IPs estáticas para el grupo Administración.

El equipo de Recepción, recibe el nombre de dominio PC-RECEPCION,

recibe la IP: 192.168.10.150/24; se prevee asignar un rango de 40 IPs para
uso general, culminando correlativo en 192.168.10.189/24, cuyo equipo de
recepción hace uso de (1) una de esas IP de este rango de uso general.
 El rango de IPs desde 192.168.10.2/24 hasta 192.168.10.19/24 es un
rango especial que está aislado, y que debe configurarse en el router o en el
Firewall para que no sea accedido por ningún usuario no autorizado.

El rango de IPs desde 192.168.10.100/24 hasta 192.168.10.119/24 se ha

declarado como rango de uso de dispositivos de Impresión y Plotters. El
rango de IPs desde 192.168.10.120/24 hasta 192.168.10.149/24 se ha
declarado como rango de propósito general sin restricciones de navegación,
que puede emplearse para reservas destinadas a equipos VIP, Smartphones
y Smart-TVs.

El diagrama lógico de red se muestra a continuación.
