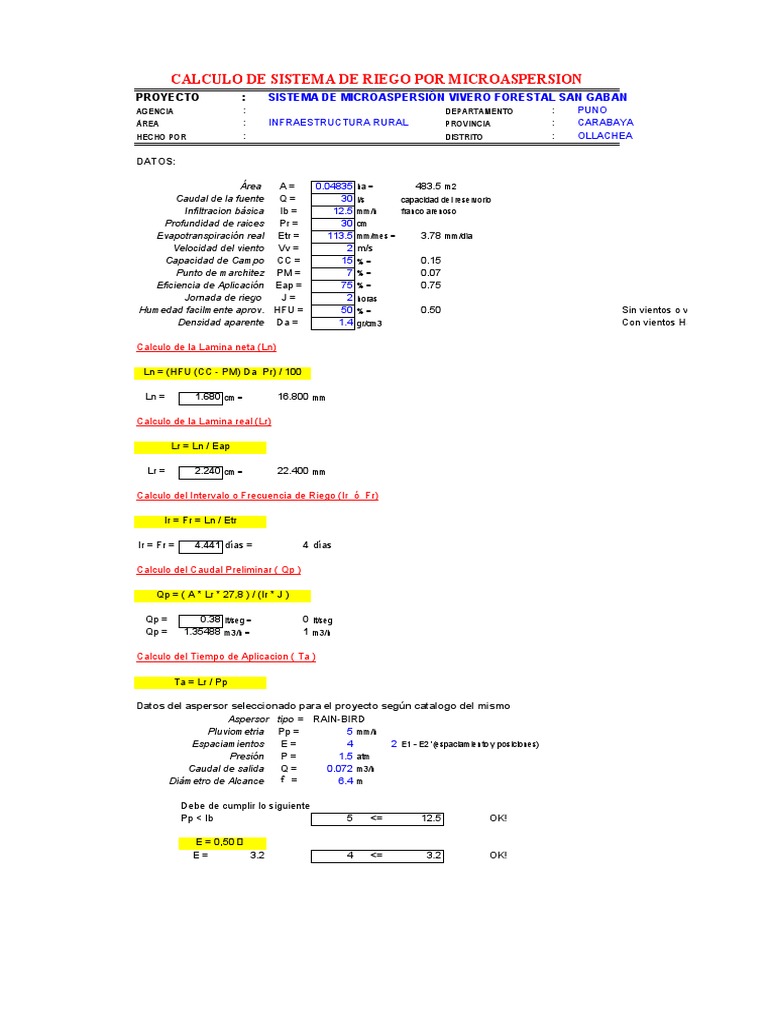

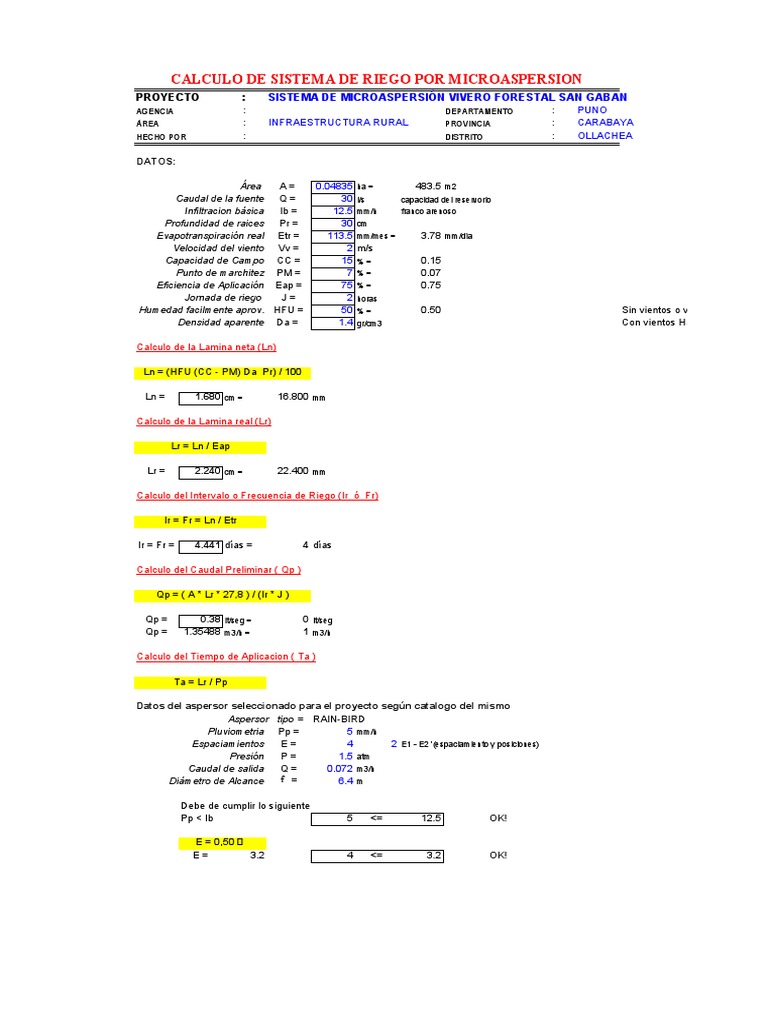

CALCULO DE SISTEMA DE RIEGO POR MICROASPERSION

PROYECTO : SISTEMA DE MICROASPERSIÓN VIVERO FORESTAL SAN GABAN

AGENCIA : DEPARTAMENTO : PUNO
ÁREA : INFRAESTRUCTURA RURAL PROVINCIA : CARABAYA
HECHO POR : DISTRITO : OLLACHEA

DATOS:

Área A= 0.04835 ha = 483.5 m2

Caudal de la fuente Q = 30 l/s capacidad del reservorio
Infiltracion básica Ib = 12.5 mm/h franco arenoso
Profundidad de raices Pr = 30 cm
Evapotranspiración real Etr = 113.5 mm/mes = 3.78 mm/día
Velocidad del viento Vv = 2 m/s
Capacidad de Campo CC = 15 % = 0.15
Punto de marchitez PM = 7 %= 0.07
Eficiencia de Aplicación Eap = 75 % = 0.75
Jornada de riego J= 2 horas
Humedad facilmente aprov. HFU = 50 % = 0.50 Sin vientos o vientos calmados
Densidad aparente Da = 1.4 gr/cm3 Con vientos Hasta:

Calculo de la Lamina neta (Ln)

Ln = (HFU (CC - PM) Da Pr) / 100

Ln = 1.680 cm = 16.800 mm

Calculo de la Lamina real (Lr)

Lr = Ln / Eap

Lr = 2.240 cm = 22.400 mm

Calculo del Intervalo o Frecuencia de Riego (Ir ó Fr)

Ir = Fr = Ln / Etr

Ir = Fr = 4.441 días = 4 días

Calculo del Caudal Preliminar ( Qp )

Qp = ( A * Lr * 27,8 ) / (Ir * J )

Qp = 0.38 lt/seg = 0 lt/seg

Qp = 1.35488 m3/h = 1 m3/h

Calculo del Tiempo de Aplicacion ( Ta )

Ta = Lr / Pp

Datos del aspersor seleccionado para el proyecto según catalogo del mismo
Aspersor tipo = RAIN-BIRD
Pluviometria Pp = 5 mm/h
Espaciamientos E= 4 2 E1 - E2 '(espaciamiento y posiciones)
Presión P= 1.5 atm
Caudal de salida Q= 0.072 m3/h
Diámetro de Alcance f = 6.4 m

Debe de cumplir lo siguiente

Pp < Ib 5 <= 12.5 OK!

E = 0,50 f
E= 3.2 4 <= 3.2 OK!
 CALCULO DE SISTEMA DE RIEGO POR MICROASPERSION
PROYECTO : SISTEMA DE MICROASPERSIÓN VIVERO FORESTAL SAN GABAN
AGENCIA : DEPARTAMENTO : PUNO
ÁREA : INFRAESTRUCTURA RURAL PROVINCIA : CARABAYA
HECHO POR : DISTRITO : OLLACHEA
Ta = 4.480 horas = 4 horas

Calculo del Numero de Cambios por día ( #Cd )

# Cd = J / Ta

# Cd = 0.5 cambios 1 cambios

Calculo del Numero de Aspersores por lateral ( # A tl )

# Na = L l / E1 longitud de la tubería lateral = Ll= 8 m

# Na = 2.00 aspersores 2 aspersores

Calculo de la Superficie Mínima de Riego ( Sr )

Sr = ( A / Ir ) * 7/6

Sr = 0.01 Ha

Calculo de la Superficie de Riego por cada Lateral ( Srl )

Srl = Na * E * N°al día N° al día = 2 ambos lados

Srl = 32 m2 = 0.0032 Ha

Calculo del Caudal del Lateral ( Qlat )

Q lat = Q Na

Q lat = 0.144 m3/h = 0.04 l/s

Calculo del Caudal para el Sistema ( Qsist )

Qsist = Q lat * N°lat Numero de laterales = N°lat = 6 laterales

Qsist = 0.864 m3/h 0.24 l/s

Calculo del Diámetro preliminar ( Di )

D i =15,5 v Q

Di = 14.4075 mm = 0.56722 pulg = 1 pulg

Comprobación con la formula de Hazen Williams

J = 1,21 * 10 10 (q / c) 1,852 D -4,87 D" C

hf = J * L
4 100
Comprobacion

J= 0.0013 m/m para 3/4" 3 75

hf1 = 0.01 m 2 50
1 25
J= 0.3655 m/m para 1/2" 3/4 20
hf1 = 2.92 m 1/2 12.5

Calculo del Diámetro lateral ( Dl )

hf' = 0,20 P
 CALCULO DE SISTEMA DE RIEGO POR MICROASPERSION
PROYECTO : SISTEMA DE MICROASPERSIÓN VIVERO FORESTAL SAN GABAN
AGENCIA : DEPARTAMENTO : PUNO
ÁREA : INFRAESTRUCTURA RURAL PROVINCIA : CARABAYA
HECHO POR : DISTRITO : OLLACHEA

hf' = 0.3 atm

J = 1,21 * 10 10 (q / c) 1,852 D -4,87

hf = J * L

J= 0.0013 m/m para 3/4"

hf2 = 0.01 m

Calculo de Perdida de Carga total en tuberias ( Hf t )

Hf t = hfl + hfp
hf l = hf1 * N°pos.
hf p = hf2 * N°lat.

hfl = 0.021 mca N°posi = 2 posicines

hfp = 0.064 mca N°late = 6 laterales

Hft = 0.086 mca

Calculo de Perdida en accesorios (Hfa)

Hfa = 0,20 * Hft

Hfa = 0.017 mca

Calculo de Perdida de Carga Total ( Hf T )

Hf T = Hft + Hfa

Hf T = 0.103

Calculo de Perdida en la cabecera del lateral (Pm)

Pm = Po + 3/4 hf2 + Pe

Pm = 15.7081 mca

Calculo de la Presión Admisible (Pa)

Pa = 0,20 * Po

Pa = 3 mca

Calculo de la Presión Ultima (Pu)

Pu = Pm' - hf
Pm' = Pu + Hfa

Pu = 15.772
Pm' = 15.790
 .

Sin vientos o vientos calmados <2.0m/s Ea =0.65D

Con vientos Hasta: 2.0m/s Ea =0.6D
3.5m/s Ea= 0.5D
4.5m/s Ea=0.4D
Diseño de microirrigación para cultivos con espacios amplios con los siguientes supuestos:

1. Nombre del cultivo: Plátano

2. Espaciado

a) Distancia entre filas (r): 2 m

b) Espacio entre plantas (p) 2 m

3. Requisito máximo de riego:

16 l/día/planta

4. Descarga de la bomba SPV (Q) (flujo confiable):

3600 l/h

5. Período de trabajo de la bomba SPV

8 h/día

6. Tasa de descarga del emisor:

4 lph

7.Tipo de emisor: emisor en línea

Basado en los supuestos anteriores, el diseño propuesto realizado es el siguiente:

1. Descarga de la bomba SPV por día:

28800 l

2. Número de plantas que se pueden regar por día, N

1800

3. Área cubierta por cada planta, a

4 m2

4. Superficie total que se puede regar por día, A

7200 m2
5. Número de plantas en una subunidad, np

Subunidades: 4

450

6. Número de laterales en una subunidad, nl

Ancho de SU: 40 m

20

7. Descarga de cada lateral, ql

180 l/h

8. Tamaño de la tubería lateral

El tamaño de la tubería lateral debe ser tal que la variación de altura en la tubería sea dentro
del 20 por ciento, la presión operativa de entrada es de aproximadamente 1 kg / cm2. En el
presente estudio se supuso que la presión operativa media era de aproximadamente 0,6 kg /
cm2. Manteniendo esto como base se utilizó la calculadora hidráulica de T System
International para diseñar el diámetro del tubo lateral.

Caudal: 180 l/h

Longitud: 40 m
Presión de entrada: : 0.6 kg/cm2
Caída de presión: 0.12 kg/cm2

El diámetro de diseño de la tubería lateral:

12.045 mm
Asumimos: 12 mm

9. Diseño de la tubería principal y secundaria

La descarga total en la tubería secundaria y su longitud, la altura de presión de entrada y la

caída de presión permitida se consideraron al diseñar el tamaño de la tubería secundaria.

Flujo: 3600 lph

Longitud de la secundaria: 40 m

La misma cantidad de presión de entrada y las caídas de presión permitidas también se

consideran para la secundaria.
El diámetro de diseño de la tubería secundaria:

36.32 mm
Asumimos: 40 mm

Se requiere el mismo tamaño de tubería principal que para suministrar agua a la principal, ya
que solo se riega una subunidad a la vez.

Basado en los cálculos anteriores y el diseño del campo que se muestra en la figura, las
estimaciones de las tuberías para cada subunidad se realizan de la siguiente manera.
