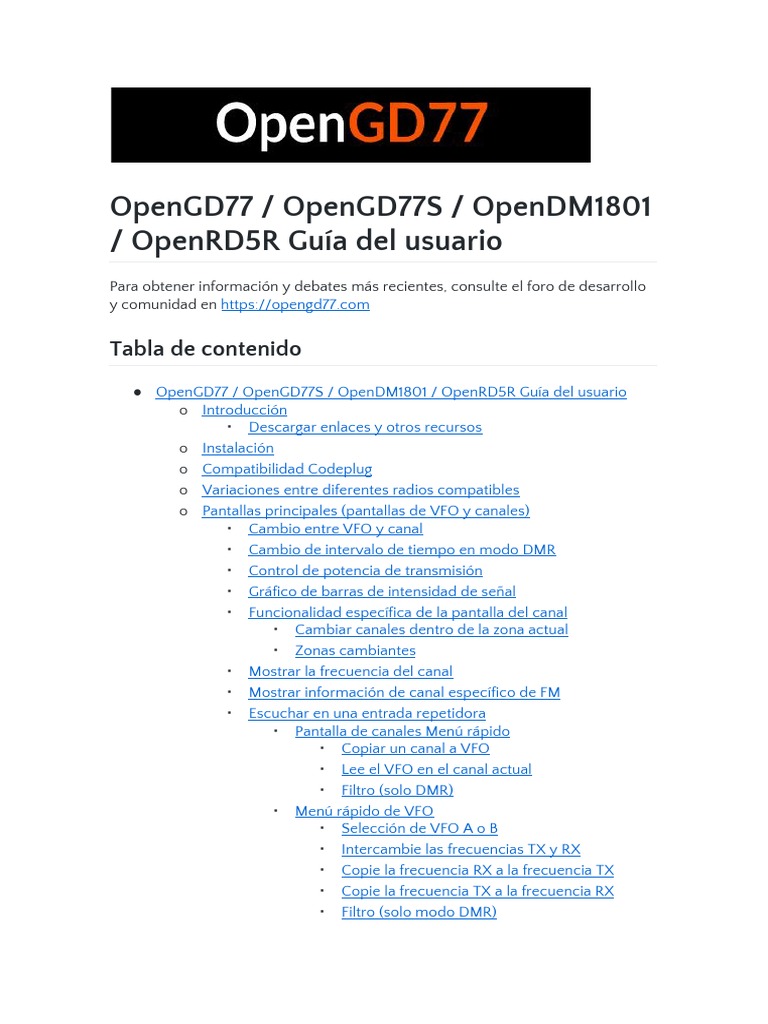

OpenGD77 / OpenGD77S / OpenDM1801

/ OpenRD5R Guía del usuario

Para obtener información y debates más recientes, consulte el foro de desarrollo
y comunidad en ​https://opengd77.com

Tabla de contenido
● OpenGD77 / OpenGD77S / OpenDM1801 / OpenRD5R Guía del usuario
o Introducción
▪ Descargar enlaces y otros recursos
o Instalación
o Compatibilidad Codeplug
o Variaciones entre diferentes radios compatibles
o Pantallas principales (pantallas de VFO y canales)
▪ Cambio entre VFO y canal
▪ Cambio de intervalo de tiempo en modo DMR
▪ Control de potencia de transmisión
▪ Gráfico de barras de intensidad de señal
▪ Funcionalidad específica de la pantalla del canal
▪ Cambiar canales dentro de la zona actual
▪ Zonas cambiantes
▪ Mostrar la frecuencia del canal
▪ Mostrar información de canal específico de FM
▪ Escuchar en una entrada repetidora
▪ Pantalla de canales Menú rápido
▪ Copiar un canal a VFO
▪ Lee el VFO en el canal actual
▪ Filtro (solo DMR)
▪ Menú rápido de VFO
▪ Selección de VFO A o B
▪ Intercambie las frecuencias TX y RX
▪ Copie la frecuencia RX a la frecuencia TX
▪ Copie la frecuencia TX a la frecuencia RX
▪ Filtro (solo modo DMR)
 ▪ VFO a nuevo canal
▪ Escaneo de tono para tono CTCSS en FM
▪ Funcionalidad específica de DMR (pantallas VFO y Channel)
▪ Selección de intervalo de tiempo
▪ DMR ID indicativo de llamada y visualización de
nombre
▪ Pantalla de alias parlante
▪ Selección de grupo de conversación de la lista de
grupos Rx
▪ Asignación de Timeslot a Digital Contact TalkGroup
▪ TalkGroup se muestra en video inverso
▪ Entrada manual del número de TalkGroup
▪ Entrada de número de llamada privada
▪ Selección de contacto digital
▪ Entrada del número de ID DMR de la estación
▪ Funcionalidad específica de FM (VFO y pantallas de canales)
▪ FM y FM estrecho
▪ Tono CTCSS o código DCS
▪ Aplastar
▪ Tono de 1750Hz para operación repetidora
▪ Transmisión de tonos DTMF
▪ Funcionalidad específica de VFO
▪ Cambio de frecuencia paso arriba / abajo
▪ Entrada de frecuencia numérica
▪ Para ajustar la frecuencia TX, independiente de la
frecuencia RX
o Transmitiendo
▪ Pitido de advertencia de tiempo de espera
▪ NENE
o Exploración
▪ Escaneo de canales
▪ Escaneo VFO
o Otras pantallas
▪ Bloquear pantalla
▪ Entrada de texto
o Las teclas y botones de control
o El sistema de menús
o Menú principal
▪ Zona
▪ RSSI
▪ Batería
▪ Último escuchado
▪ Información de firmware
▪ Opciones
▪ Restablecimiento de hechos
▪ Calibración
▪ Límites de banda
▪ Clave larga
▪ Clave rpt
▪ Tiempo de filtro
▪ Retraso de escaneo
▪ Modo de escaneo
▪ Squelch UHF
▪ Squelch 220
▪ Silenciador VHF
▪ PTT Latch
▪ Punto de acceso
▪ TA Tx
▪ Permitir PC
▪ Opciones de pantalla
▪ Brillo
▪ Min brillante
▪ Contraste
▪ Modo de visualización
▪ Se acabó el tiempo
▪ Modo de color
▪ Orden
▪ Contacto
▪ Opciones de sonido
▪ Pitido de tiempo de espera
▪ Volumen del pitido
▪ DMR Beep
▪ Micrófono DMR
▪ Micrófono FM
▪ Umbral de VOX
▪ Cola VOX
▪ Detalles del canal
▪ Modo
▪ Codigo de color
▪ Intervalo de tiempo
▪ Tx / RX Grp
▪ Tx CTCSS o DCS
▪ Rx CTCSS o DCS
 ▪ Banda ancha
▪ RX
▪ TX
▪ Paso
▪ NENE
▪ Salto de zona
▪ Saltar todo
▪ VOX
▪ Aceptar y guardar los cambios en el canal
▪ Pantalla de créditos
o Realización y recepción de llamadas privadas DMR
▪ Para hacer una llamada privada
▪ Para recibir una llamada privada
o Modo de punto de acceso
o Restablecer la configuración
o Operación GD-77S
▪ Módem de canal / TG ​GD77S
▪ Modo de escaneo GD77S
▪ Modo de intervalo de tiempo GD77S
▪ Modo de código de color GD77S
▪ Modo de filtro DMR GD77S
▪ Modo de zona GD77S
▪ Módem de potencia GD77S
o Software CPS
▪ Visión general
▪ Instalación de nuevo controlador
▪ Menú OpenGD77
▪ Copia de seguridad antes de hacer cualquier otra cosa
▪ Leer y escribir su Codeplug
▪ Escribir ID de DMR: la base de datos de usuario

Introducción
Esta guía del usuario es un trabajo en progreso al igual que el firmware
OpenGD77, OpenGD77S, OpenDM1801 y OpenRD5R.
Debido al rápido ritmo de desarrollo, algunas fotos de pantallas ahora están
desactualizadas y no son completamente precisas.

Las fotos se actualizarán cuando el firmware en un área particular se estabilice

La intención del proyecto es crear un firmware no comercial con todas las

funciones que reemplace por completo el firmware de fábrica Radioddity GD-77 y
Baofeng DM-1801. Este firmware está diseñado específicamente para el uso
de ​Radioaficionados​ y tiene características que no están disponibles en el
firmware oficial.

Nota: El firmware aún está en desarrollo y hay algunas áreas clave de
funcionalidad que son compatibles con el firmware oficial pero no con este
firmware.

Los mensajes SMS Tx y Rx no son compatibles actualmente, pero posiblemente

sean compatibles en el futuro.

Dual Watch no es compatible, y es posible que nunca lo sea, porque esta

funcionalidad casi se puede replicar usando la función de escaneo de Canal /
Zona Las listas de escaneo no son compatibles porque la función de escaneo de
Canal / Zona proporciona una funcionalidad casi idéntica.

La privacidad y el cifrado no serán compatibles, ya que es ilegal para el uso de la

radioafición, los desarrolladores en algunos países (por ejemplo, Australia) ahora
están legalmente obligados a poner un acceso de puerta trasera en cualquier
sistema de cifrado a solicitud del gobierno, por lo que efectivamente es ilegal. o
imposible desarrollar sistemas que contengan cifrado.

Las funciones de ahorro de batería no se han desarrollado, por lo tanto, este

firmware provoca un uso mucho mayor de la batería en Rx cuando no hay
señal. Algunas funciones de ahorro de batería pueden desarrollarse en el futuro,
sin embargo, algunas funciones avanzadas como el medidor S no serán posibles si
se implementa el ahorro de batería.

Descargar enlaces y otros recursos

Binarios de firmware:

Última versión: ​https://github.com/rogerclarkmelbourne/OpenGD77/releases

OpenGD77 CPS con soporte para nuevas características como 80 zonas de
canales: ​https://github.com/rogerclarkmelbourne/OpenGD77CPS/releases

OpenGD77Forum: ​https://www.opengd77.com/

Instalación
El firmware se puede instalar en las siguientes radios

● Radioddity GD-77 (también conocido como TYT MD-760)

● Radioddity GD-77S
● Baofeng DM-1801 (también conocido como Baofeng DM-860)
● Baofeng RD-5R (también conocido como Baofeng DM-5R Tier 2)

El firmware se puede instalar usando FirmwareLoader.exe en la versión de

firmware, o usando la herramienta de actualización de firmware provista por
Radioddity o Baofeng con sus paquetes oficiales de actualización de
firmware. Esto se puede descargar del sitio web de ​Radioddity
radioddity.com​ . Consulte la documentación de Radioddity sobre cómo usar su
herramienta de actualización de firmware.

La instalación del firmware se realiza bajo el riesgo del propietario, pero el
firmware oficial generalmente se puede volver a cargar en la radio si el usuario
tiene problemas con el firmware, ​siempre que el operador realice una copia de
seguridad completa de su radio utilizando el OpenGD77 CPS inmediatamente
después. el firmware ha sido instalado

Nota:​ El software oficial de PC Radioddity CPS no es compatible con el firmware,

y en su lugar se debe usar el "OpenGD77 CPS". Esto se puede descargar del enlace
que se muestra en la sección 1.1 de esta guía. Este CPS también debe usarse para
el Baofeng DM-1801

Compatibilidad Codeplug
El firmware oficial de cada una de estas radios utiliza formatos de codeplug
ligeramente diferentes.

Los usuarios de radios que no sean GD-77 deberán convertir su codeplug usando
las herramientas escritas por Colin
G4EML. Consulte ​http://www.gb3gf.co.uk/downloads.html.​ Exporte
específicamente su codeplug existente al formato CSV y luego importe esos
archivos CSV a la versión OpenGD77 de las herramientas de Colin.

El codeplug solo se puede cargar en el firmware con OpenGD77CPS.

También se recomienda que reestructure su codeplug para eliminar cualquier

canal duplicado que sea de la misma frecuencia pero use TalkGroup
diferente. Consulte la sección 'Programación de canales y grupos de conversación
para usar con el firmware' al final de esta Guía del usuario

Variaciones entre diferentes radios compatibles

No todas las radios compatibles tienen el mismo número de botones o la misma
pantalla de tamaño, por lo tanto, existen algunas diferencias al operar radios que
no sean Radioddity GD-77. Además, no todas las radios admiten toda la
funcionalidad

● El hardware USB Baofeng RD-5R / DM-5R no admitirá conexiones USB

mientras la radio está transmitiendo, por lo que no es posible usar el modo
Hotspot en esta radio.

● El Baofeng RD-5R / DM-5R no tiene botones de flecha izquierda o derecha,

por lo que el botón ​A / B​ se usa para reemplazar la flecha izquierda y el
botón "Banda" se usa para reemplazar la flecha derecha

● El Baofeng RD-5R / DM-5R no hace clic en ​el​ botón ​Naranja​ , y su

funcionalidad se ha visto similar al presionar prolongadamente
el botón ​MR / VFO de​ color naranja.

● El Baofeng RD-5R / DM-5R tiene 2 botones en el lateral, pero su posición

es diferente de la GD-77 y DM-1801. El botón sobre el PTT se usa como el
botón "Negro" en el costado del GD-77, también conocido como botón
SK1. El botón debajo del PTT se usa como el botón ​Azul​ , también conocido
como SK2.

● El Baofeng RD-5R / DM-5R no funciona bien como punto de acceso,

porque su salida de RF es impura y parece causar problemas de RFI con la
Raspberry Pi y posiblemente otros sistemas host, lo que hace que falle la
conexión USB.

● El Radioddity GD-77S no tiene teclado ni pantalla, por lo tanto, su

funcionamiento es completamente diferente de las otras radios
compatibles que tienen una pantalla.

Consulte el apéndice sobre la operación GD-77S (# gd-77s-operation)

● El Baofeng DM-1801 / DM-860 tiene un botón ​MR / VFO​ dedicado , que se

utiliza para cambiar entre los modos de canal y VFO, en lugar de presionar
la tecla ​roja del​ menú
● El Baofeng DM-1801 / DM-860 tiene un botón ​A / B​ dedicado , que se usa
para cambiar entre VFO A y B, en lugar de presionar el menú rápido a
través del botón ​naranja​ en la parte superior de la radio

Pantallas principales (pantallas de VFO y canales)

El firmware tiene 2 pantallas principales. La pantalla VFO y la pantalla del
canal. Estos son similares a las pantallas de canal y VFO en el firmware oficial,
excepto que tienen una funcionalidad adicional.

Inicialmente después de instalar el firmware, se mostrará la pantalla VFO.

La frecuencia utilizada en el VFO para Tx y Rx se leerá en la configuración "VFO A"
del codeplug.

En las pantallas VFO y Channel, el modo (DMR o FM) se muestra en la esquina

superior izquierda de la pantalla y el porcentaje de voltaje de la batería se muestra
en la esquina superior derecha de la pantalla.

En modo DMR, el TimeSlot actual se muestra a la derecha del texto "DMR", por
ejemplo, TimeSlot 2 "TS2", y el Código de color, por ejemplo, "C1" se muestra a la
izquierda del porcentaje de batería. Cuando el filtro TimeSlot está desactivado,
el indicador ​TS1​ o ​TS2​ está en color inverso.

La potencia de transmisión actual se muestra en el centro de la parte superior de

la pantalla (p. Ej., 750 mW)

En la pantalla VFO, se muestran la frecuencia TX y RX, así como el TalkGroup

cuando está en modo DMR.

La flecha a la izquierda de la R (frecuencia de recepción) indica que las flechas

hacia arriba y hacia abajo del teclado y las teclas de entrada de número
controlarán la frecuencia de RX.

La pantalla del canal muestra la misma información en la fila superior, pero

muestra el nombre del canal (en este ejemplo, "Lee Hill"), así como la zona ("DMR
local"). En modo DMR, también se mostrará el TalkGroup (en este caso,
"ColoradoHD")

En las pantallas VFO y Channel:

Presione el botón de menú ​rojo​ para alternar entre las pantallas VFO y Channel

Nota sobre radios como el Baofeng DM-1801 y RD-5R, presione el botón MR /

VFO para alternar entre los modos de canal y VFO)
Presione la tecla de menú ​verde​ para ingresar al sistema de menús

Presione ​Función + Verde​ para acceder rápidamente a la pantalla de detalles del

Canal, a la que también se puede acceder a través del sistema de menús. ​Nota:​ El
VFO es en realidad un tipo especial de canal; por lo tanto, la pantalla Detalles del
canal también funciona para el VFO.

Cambio entre VFO y canal

Presione la tecla ​Función + Estrella​ para alternar entre los modos FM y DMR en las
pantallas VFO o Canal.

Cambio de intervalo de tiempo en modo DMR

En modo DMR, al presionar la tecla de ​estrella se​ alterna entre TimeSlot 1 y
TimeSlot 2.

Control de potencia de transmisión

Presione ​Función + Derecha​ para aumentar la potencia. Presione ​Función +
Izquierda​ para disminuir la potencia. La potencia se puede configurar en 50mW,
250mW, 500mW, 750mW, 1W, 2W, 3W, 4W, 5W y 5W ++.

La configuración de potencia de 5W ++ configura el variador PA a su valor

máximo. Esta configuración de energía está diseñada solo para uso de emergencia
y da como resultado que se produzcan alrededor de 5,5 W en 70 cm y 7 W en 2
m. Para acceder a esta configuración de energía, seleccione la configuración de
energía de 5 W, luego mantenga presionada la tecla ​Función + Derecha

Notas:

(1) La potencia de salida solo será correcta después de que el operador haya
calibrado su propia radio, ya que estas radios no parecen tener una calibración de
potencia muy precisa aplicada en la fábrica.

(2) El firmware no utiliza la configuración de potencia alta / baja definida para un

canal (o VFO), ya que solo puede tener 2 configuraciones, mientras que el
firmware admite 10 niveles de potencia.

Gráfico de barras de intensidad de señal

En los modos FM y DMR, la intensidad de la señal recibida se muestra como un
gráfico de barras con el ancho de la pantalla. El gráfico de barras del 100% es
aproximadamente S9 + 40dB.

En modo DMR, el medidor de señal solo estará activo cuando el hardware DMR
detecte una señal DMR.
En modo FM, el medidor de señal debe funcionar todo el tiempo.

Funcionalidad específica de la pantalla del canal

La pantalla del canal muestra el número del canal actual, así como la zona actual.

Cambiar canales dentro de la zona actual

Al presionar las teclas de ​flecha hacia arriba​ o ​hacia abajo se​ cambia el canal en la

zona actual, y el número de canal en la zona se mostrará junto al nombre de la
zona.

Zonas cambiantes

Al presionar ​Función + flecha arriba​ o ​Función + flecha abajo​ cambia a la zona

siguiente o anterior, respectivamente.

Mostrar la frecuencia del canal

Mantenga presionado el ​botón Negro​ para mostrar la frecuencia Rx y Tx en los
módems DMR y FM.

Mostrar información de canal específico de FM

Mantenga presionado el ​botón Negro​ para mostrar información específica de FM:
CTCSS / DCS y configuración de silenciador.

Escuchar en una entrada repetidora

Al presionar el ​botón negro​ y ​el botón azul​ , la radio puede recibir la entrada en un
repetidor. Esto funciona en los repetidores DMR y FM. Esto también muestra la
información del canal como se describe anteriormente.

Pantalla de canales Menú rápido

Al presionar el botón ​naranja​ en la parte superior de la radio en el modo Canal, se

muestra el Menú rápido para la pantalla Canal. Tenga en cuenta que en el menú
rápido, el botón ​naranja​ tiene la misma función que la tecla ​verde​ , que confirma
su selección actual.

Nota. El Baofeng RD-5R no tiene un botón naranja. En esta radio, presione y

mantenga presionado el botón naranja MR / VFO para ingresar al menú rápido

Copiar un canal a VFO

Presione el botón ​naranja​ o ​la​ tecla ​verde​ para copiar el contenido del canal

actual al VFO.

Lee el VFO en el canal actual

Presione el botón ​naranja​ o ​la​ tecla ​verde​ para confirmar y guardar el canal

actualizado en la memoria de codeplug. Tecla ​roja​ para cancelar.

Filtrar

Filtrar en modo FM

Use las flechas ​derecha​ o ​izquierda​ para habilitar o deshabilitar el filtrado CTCSS /

DCS

Filtrar en modo DMR

Use las flechas ​derecha​ o ​izquierda​ para seleccionar

● Ninguno​ (para no filtrar, es decir, modo "promiscuo").

● TG​ (para filtrar por el grupo de conversación seleccionado)
● Ct​ (para filtrar por contactos de llamadas privadas en el codeplug)
● RxG​ (para filtrar por grupos de conversación en la lista TG / lista de grupos
Rx)
Cuando este filtro está habilitado, la indicación del modo DMR en la parte superior
de la pantalla se muestra en video inverso.

Filtro CC (solo modo DMR)

Controla si la radio filtra por Color Codeplug Use

las flechas ​derecha​ o ​izquierda​ para habilitar o deshabilitar

Cuando el filtrado del Código de color está desactivado, el número del Código de
color se muestra en video inverso.

Filtro TS (solo modo DMR)

Controla si la radio filtra por Timeslot Use las flechas ​derecha​ o ​izquierda​ para

habilitar o deshabilitar

Cuando el filtro de intervalo de tiempo está desactivado, el número de intervalo

de tiempo se muestra en video inverso.

Menú rápido de VFO

Al presionar el botón ​naranja​ en la parte superior de la radio en el modo VFO, se

muestra el menú rápido para la pantalla VFO. Actualmente esto tiene cinco
opciones.

Nota. El Baofeng RD-5R no tiene un botón naranja. En esta radio, presione y

mantenga presionado el botón naranja MR / VFO para ingresar al menú rápido

Selección de VFO A o B

Al presionar el botón ​naranja​ dos veces mientras está en modo VFO, se alterna

rápidamente entre VFO A y VFO B. En el Baofeng DM-1801 / DM-860, esta
función se controla con el botón ​A / B.

Intercambie las frecuencias TX y RX

Esta función esencialmente invierte las frecuencias TX y

RX. Presione ​la​ tecla ​verde​ o ​el​ botón ​naranja​ para confirmar.

Copie la frecuencia RX a la frecuencia TX

Copia la frecuencia RX a la frecuencia
TX. Presione ​la​ tecla ​verde​ o ​el​ botón ​naranja​ para confirmar.

Copie la frecuencia TX a la frecuencia RX

Copia la frecuencia TX a la frecuencia

RX. Presione ​la​ tecla ​verde​ o ​el​ botón ​naranja​ para confirmar.

Filtro (solo modo DMR)

Esta función es idéntica al filtro descrito para la operación en modo Canal (arriba)

VFO a nuevo canal

La opción "VFO -> New Chan" crea un nuevo canal utilizando la configuración
actual de VFO. El nombre del nuevo canal utiliza el formato "Nuevo canal NNN",
donde NNN es el siguiente número disponible en la zona Todos los canales.

Este canal no se agrega a una zona, pero está disponible a través de la zona
"Todos los canales".

Escaneo de tono para tono CTCSS en FM

Esto busca cualquier tono CTCSS y establece el VFO a estos parámetros.

Presione el botón ​naranja​ o ​la​ tecla ​verde​ para confirmar la copia

o ​la​ tecla ​roja​ para cancelar.

Funcionalidad específica de DMR (pantallas VFO y Channel)

Selección de intervalo de tiempo

La tecla de ​estrella​ alterna entre TimeSlot 1 y TimeSlot 2

DMR ID indicativo de llamada y visualización de nombre

Cuando se recibe una señal DMR que usa el mismo código de color seleccionado
para el VFO o el canal, la pantalla de radio mostrará el grupo de conversación de
la estación y la ID DMR
Si la ID de DMR está en la base de datos de ID de DMR cargada previamente en la
radio, se mostrará el indicativo y el nombre.

Pantalla de alias parlante

Si recibe una señal de la red Brandmeister, y si la ID de DMR de la estación no está

en la base de datos de ID de DMR de la radio, la pantalla mostrará la información
de Alias ​de Hablador enviada por Brandmeister.

El indicativo se mostrará en el centro de la pantalla y se mostrará información

adicional en la parte inferior de la pantalla. La información adicional tendrá como
valor predeterminado el texto "ID de DMR:" seguido del número de ID de DMR de
la estación.

Si la estación ha ingresado algún dato en la sección APRS de su página

Brandmeister "Self care", ese texto se mostrará en lugar del número de ID de
DMR.
Nota: A medida que los datos de Talker Alias ​se envían lentamente a medida que
se incrustan dentro de los marcos de datos de audio DMR, el indicativo aparecerá
primero y aproximadamente medio segundo después, la ID DMR u otro texto
llegará a través de los datos DMR y se mostrará.

Selección de grupo de conversación de la lista de grupos Rx

Presione las teclas de flecha hacia la ​izquierda​ o hacia la ​derecha​ para recorrer los

grupos de conversación en la lista TG asignada al VFO o al canal en el CPS. Este
TalkGroup se aplicará tanto a RX como a TX.

Nota. El Baofeng RD-5R no tiene teclas de flecha derecha e izquierda. Use el

botón A / B como flecha izquierda y el botón Banda como flecha derecha

Asignación de Timeslot a Digital Contact TalkGroup

Una nueva característica introducida en el CPS permite que se aplique un

TimeSlot predeterminado a cada contacto digital o grupo de conversación.

De manera predeterminada, la anulación del canal TS está deshabilitada. Esto

significa que si se presionan las flechas ​Izquierda​ o ​Derecha​ para seleccionar este
TG dentro de la lista Grupo Rx, el intervalo de tiempo asignado al Canal (en el
CPS) o cambiado manualmente usando la tecla ​Estrella​ no cambiará.

Sin embargo, si el contacto digital tiene un TS de anulación asignado (p. Ej., TS 1),
cuando este contacto digital TG se selecciona presionando
las flechas ​derecha​ o ​izquierda​ , el intervalo de tiempo se establecerá en el
intervalo de tiempo asignado al contacto digital TG.

TalkGroup se muestra en video inverso

Si se muestra un Talkgroup en video inverso durante la recepción de una señal

DMR, esto indica que el TX TalkGroup actual no coincide con el TalkGroup
recibido, por lo tanto, al presionar el PTT no se transmitirá a la estación en el
mismo TalkGroup.

Si desea transmitir en el mismo TalkGroup que la señal recibida actualmente,

presione el botón ​Función​ al costado de la radio mientras el TalkGroup se muestra
en inverso. TX TalkGroup ahora se configurará en RX TalkGroup.
Entrada manual del número de TalkGroup

Presione la tecla ​Hash (#)​ para ingresar un número ​ad hoc de​ TalkGroup, seguido

de la tecla ​Verde​ para confirmar. Si el TG ingresado está en los contactos digitales,
se mostrará el nombre del contacto TG; de lo contrario, se mostrará el número,
por ejemplo, TG 98977.

Para volver al TG anterior antes de ingresarlo manualmente, presione las teclas

de ​flecha izquierda​ o ​flecha derecha​ .

Cuando se ha ingresado un TG manualmente, la pantalla muestra un cuadro de 1

píxel alrededor del área de visualización del TG para indicar que este TG se ha
ingresado manualmente, incluso si se muestra el nombre de Contacto / TG ​en
lugar del número de TG.

Entrada de número de llamada privada

Presione el ​hash (#)​ dos veces para ingresar un número de ID de DMR de llamada

privada.
En todas las pantallas de ingreso numérico, al presionar la tecla de menú roja se
regresa a la pantalla anterior, ya sea la pantalla VFO o Channel.

Selección de contacto digital

Presione el ​hash (#)​ tres veces para acceder a los contactos digitales definidos en
el CPS.

El nombre del contacto se muestra en el medio de la pantalla, por ejemplo, "TG

505 TS2" y el número de TalkGroup o PC se muestra en un texto más pequeño en
la parte inferior de la pantalla.

Presione la ​flecha hacia arriba​ o ** Dow estrecho ** para recorrer la lista de
contactos digitales

Presione ​Verde​ para seleccionar o ​Rojo​ para cancelar.

Las llamadas privadas también se pueden seleccionar de esta manera.

Entrada del número de ID DMR de la estación

En el modo de selección de contacto, presione la tecla ​Función + Hash (#)​ , y se

puede ingresar una ID de DMR alternativa para la radio (con fines de prueba) para
anular temporalmente su número de ID de DMR normal que se cargó desde el
enchufe de código.
Esta ID de DMR se usará para la transmisión ​hasta que ​ se reinicie la radio o
ingrese otra ID de DMR a través de la misma pantalla.

Para que el cambio sea permanente, de modo que se regrese al codeplug,

presione ​Función + Verde en​ lugar de ​Verde​ para confirmar el número.

Funcionalidad específica de FM (VFO y pantallas de canales)

FM y FM estrecho

Para FM con ancho de banda de 25 kHz con el texto "FM" se muestra en la esquina
superior izquierda de la pantalla. Para banda estrecha con ancho de banda de 12,5
kHz, se muestra el texto "FMN".

Tono CTCSS o código DCS

Estos se pueden configurar para el canal o VFO. Las letras ​C​ o ​D​ y ​T​ , ​R​ o ​TR​ se

mostrarán junto al indicador FM en la parte superior de la pantalla.

C​ significa CTCSS y ​D​ significa código DCS. ​T​ significa tono o código Tx

solamente. ​R​ significa tono o código RX solamente. ​TR​ significa que los tonos o
códigos Tx y Rx están configurados.

Es posible configurar tonos o códigos Tx y Rx de forma independiente.

Aplastar

Presionando las teclas ​izquierda​ o ​derecha​ , controla el silenciador de FM.

Una vez en el modo de control de silenciamiento, al presionar ​Derecha se​ aprieta
el silenciador gradualmente, a la ​izquierda se​ abre el silenciador de manera
incremental. El VFO y cada canal tienen configuraciones de silenciamiento
individuales que se pueden configurar de esta manera.

El silenciador variable se puede configurar en diferentes valores para cada canal y

para el VFO utilizando una nueva función en Community CPS, donde el silenciador
se puede configurar en cualquier lugar entre Abierto y Cerrado en pasos de 5%.

En este ejemplo, el silenciador en el VFO se establece en 20%.

Si se cambia el silenciador en el VFO, el valor se recordará incluso si la radio se

apaga y enciende. Sin embargo, si se cambia el silenciador en un canal, el valor es
solo una anulación temporal.

Para hacer que el cambio de silenciamiento sea permanente a un canal,

presione ​Función + Verde​ para ingresar a la pantalla Detalles del canal, y luego
presione ​Verde​ nuevamente para guardar los datos del canal en el enchufe de
código.

Nota. Si RX CTCSS está habilitado, esto tiene prioridad sobre el control del
silenciador, y al reducir el umbral del silenciador no se abrirá el silenciador.

Tono de 1750Hz para operación repetidora

Al presionar el botón de ​Función​ durante la transmisión de FM, se envía el tono de

1750Hz requerido para alguna operación del repetidor.

Transmisión de tonos DTMF

Al presionar cualquier tecla (excepto las teclas de menú verde y roja) en el
teclado durante la transmisión, se transmitirán los tonos DTMF para esa tecla.

El tono también será audible a través del altavoz.

Funcionalidad específica de VFO

El VFO muestra la frecuencia TX y RX en todo momento.

Cuando la frecuencia seleccionada actualmente es la frecuencia ​RX​ , se muestra

una flecha a la izquierda de la “ ​R​ ”, los cambios en la frecuencia ajustarán las
frecuencias TX y RX.

Cambio de frecuencia paso arriba / abajo

Al presionar las flechas ​hacia arriba​ o ​hacia abajo​ , la frecuencia cambiará según

el valor definido en el valor del paso de frecuencia definido para el VFO en el CPS.

El paso se puede ajustar presionando ​Función + Verde​ para ingresar al modo de

Detalles del canal, y luego ajustar la configuración de "Paso"

Entrada de frecuencia numérica

Al presionar cualquiera de las teclas numéricas se permite la entrada directa de la

frecuencia.

Cuando se han ingresado todos los dígitos, se reproducen los pitidos de
aceptación y la pantalla vuelve a la pantalla de VFO.

Si se ingresa una frecuencia no válida, se reproducen los pitidos de error.

Al ingresar una frecuencia:

Al presionar la tecla ​roja se​ cancela la entrada

Al presionar la flecha ​izquierda se​ eliminan los dígitos uno por uno.

Para ajustar la frecuencia TX, independiente de la frecuencia RX

Presione el botón ​Función​ en el costado de la radio y luego la flecha ​hacia abajo​ .

Esto cambiará la frecuencia seleccionada actualmente a la frecuencia TX, y la
flecha se moverá a la izquierda de la " ​T​ " en lugar de la " ​R​ "

Para cambiar la frecuencia de RX nuevamente, presione ​Función +​ Flecha ​arriba​ .

Cuando se cambia la frecuencia TX, la frecuencia RX no se cambiará.

Use este método para configurar diferentes frecuencias TX y RX. Por ejemplo,

esto puede ser útil para la operación satelital ya que permite la operación de
banda cruzada, así como la operación simple de frecuencia dividida en la misma
banda.

Nota

Si se establecen diferentes frecuencias TX y RX, y la entrada actualmente

seleccionada se establece en RX, cambiar la frecuencia RX también cambiará la
frecuencia TX, y la diferencia entre la frecuencia RX y TX se mantendrá si es
posible.

El único caso en el que no se mantendrá la diferencia de frecuencia es si la

frecuencia TX sale del rango de frecuencias admitidas por el hardware de radio.

Transmitiendo
Durante la transmisión, el temporizador de conversación cuenta hacia arriba o
hacia abajo, dependiendo de si el canal tiene un tiempo de espera definido.

Si se define un tiempo de espera en el CPS, o se ajusta en la pantalla Detalles del

canal, el temporizador de conversación contará hacia atrás y cuando se alcance el
período de tiempo de espera se escuchará un pitido y el TX se detendrá.

En DMR Tier2, el temporizador no comenzará a contar hasta que el repetidor se

active.

Durante FM y DMR Tx, se muestra un medidor VU que muestra el nivel del

micrófono de entrada, en forma de gráfico de barras en la parte superior de la
pantalla.

Pitido de advertencia de tiempo de espera

Se puede configurar una advertencia de tiempo de espera en el menú Opciones
de sonido. La radio emitirá un pitido cada 5 segundos cuando el tiempo de
llamada restante sea inferior al tiempo de espera.

NENE
Si TOT está configurado para el canal actual o VFO, cuando el temporizador haga
la cuenta regresiva a cero, la transmisión se detendrá, se reproducirá un pitido de
advertencia y la radio dejará de transmitir.

Exploración
Tanto las pantallas de canal como VFO admiten escaneo, pero su funcionamiento
es ligeramente diferente.

Escaneo de canales
Mantenga presionada (presione prolongadamente) la ​flecha​ hacia ​arriba​ para
comenzar a explorar los canales en la zona Presione
la ​flecha​ hacia la ​izquierda​ para invertir la dirección de exploración. Presione
la ​flecha derecha​ para marcar el canal como un canal 'molesto' que se eliminará
de la exploración actual. Presione la ​flecha​ hacia ​arriba​ para saltar sobre el canal
actual y continuar la búsqueda

Al presionar cualquier otro botón se detiene el escaneo.

Mientras escanea, el indicador de modo ​DMR​ o ​FM​ parpadeará.

Escaneo VFO
La pantalla VFO tiene un modo de exploración especial, al que se ingresa
presionando prolongadamente el botón de flecha ​hacia arriba​ . Cuando el modo
de exploración está habilitado, la pantalla cambia para mostrar las frecuencias
límite de exploración inferior y superior, en lugar de mostrar la frecuencia Tx.

Inicialmente, los límites de exploración se establecerán en la frecuencia actual de

VFO Rx menos 1Mhz a más 1Mhz.
Los límites de escaneo se cambian ingresando manualmente ambas frecuencias,
por ejemplo

1 4 4 0 0 0 1 4 8 0 0 0

Para iniciar el escaneo, use la ​tecla de​ flecha ​hacia arriba​ , hasta que la radio emita
un pitido.

Cuando no está escaneando activamente, presionar

las flechas ​hacia arriba​ o ​hacia abajo​ realiza la función normal en el VFO de
aumentar o disminuir la frecuencia.

Presione la tecla de ​flecha izquierda​ para invertir la dirección de

escaneo. Presione la ​flecha​ hacia ​arriba​ para saltar sobre la frecuencia actual y
continuar el escaneo. Presione la ​flecha​ derecha para marcar la frecuencia actual
como una frecuencia 'molesta', que será omitida por el escaneo.

Al presionar cualquier otro botón se detendrá el escaneo

Mantenga presionada la ​flecha hacia abajo​ en el modo de exploración.

Otras pantallas

Bloquear pantalla

A la cerradura el teclado.

En la pantalla VFO o Channel, presione la tecla ​verde del​ menú para mostrar el

menú principal, luego presione la tecla ​Star​ . Al presionar la tecla ​Estrella​ desde
cualquier elemento de nivel superior dentro del menú Principal, se bloquea el
teclado.

Para desbloquear el teclado, mantenga presionado el botón ​Función​ y presione

la tecla ​Asterisco​ .
También puede bloquear el botón PTT presionando la tecla de menú ​verde​ para
mostrar el menú principal y luego presionando la tecla ​Hash (#)​ . El teclado ​y ​ el
PTT pueden bloquearse al mismo tiempo bloqueando primero el PTT y luego el
teclado.

Entrada de texto
El firmware ahora admite la entrada de texto alfanumérico al crear un nuevo
contacto o editar uno existente.

Presione ​Izquierda​ y ​Derecha​ para mover el

cursor. Presione ​Función-Izquierda​ como retroceso y ​Función-Derecha​ para
insertar un espacio. La entrada del teclado sigue la misma funcionalidad que el
firmware GD77 de serie.

Las teclas y botones de control

El sistema de menús
El firmware Open GD77 utiliza una estructura de menú significativamente revisada
en comparación con el firmware oficial. Dirigido al uso de aficionados, se enfoca
en ser más directo, destacando las características de uso común. Consulte el
mapa del menú a continuación.
Al presionar la tecla ​VERDE se​ ingresa al sistema de menús, presione nuevamente
para ingresar a una subsección del menú o para salir del menú.

Presione la tecla ​ROJA​ para retroceder un nivel o para salir del sistema de menús.

Las ​teclas de​ flecha ​ARRIBA​ y ​ABAJO​ recorren las distintas páginas del sistema de

menús hacia arriba y hacia abajo.
Las teclas de flecha ​IZQUIERDA​ y ​DERECHA​ cambiarán los elementos individuales
en el sistema de menú donde se pueden cambiar.

El botón ​AZUL​ en el costado de la radio, conocido como SK2, se usa como una

" ​Función​ ". Se accede a varias funciones manteniendo presionada la tecla
"función" cuando se presiona un botón en el teclado.

Presione el botón ​NARANJA​ para acceder al menú rápido desde la pantalla de

espera.

Menú principal

Zona
Este menú se usa para seleccionar qué grupos de canales, llamados Zona, se usan
en la pantalla de Canales, y funciona de la misma manera que el firmware oficial
de Radioddity, excepto con una adición.

Además de las Zonas que se definen en el CPS y se cargan a la radio usando

Community CPS, el firmware crea una Zona especial llamada ​Todos los canales​ .
Cuando se selecciona la zona Todos los canales, la pantalla Canal muestra " ​Todos
los canales​ y el número de canal en lugar del nombre de la zona y el número de
canal.

Al presionar las flechas ​hacia arriba​ y ​hacia abajo,​ se recorrerán todos los canales

de la zona.

Al presionar cualquiera de las teclas numéricas en el teclado, ingresa al modo 'Ir a

número de canal'.

En este modo, puede ingresar varios dígitos y luego presionar la tecla ​verde​ para

confirmar o la tecla ​roja​ para cancelar.

Tenga en cuenta que puede recorrer rápidamente las zonas manteniendo

presionado el botón ​Azul​ y presionando ​Arriba​ o ​Abajo​ en el modo Canal.

RSSI
Muestra un indicador de intensidad de señal que muestra el valor numérico de
RSSI en dBm, junto con un gráfico de barras de la Unidad S.

Notas

Tanto el RSSI como el medidor S no están calibrados y variarán un poco entre

diferentes radios en su precisión.
Las señales DMR, por su naturaleza, porque son transmisiones de pulso, no
proporcionarán valores RSSI precisos.

El número en la parte superior derecha de la pantalla es para propósitos de

depuración y es el número reportado por el hardware del receptor.

Batería
Muestra el voltaje actual de la batería.

Presione la tecla ​Abajo​ para mostrar la tabla de uso de la batería. Esto muestra el

historial de voltaje de la batería por hora.

Último escuchado
Muestra un registro de las últimas 16 estaciones DMR que ha recibido la radio.

Al presionar las flechas ​hacia arriba​ o ​hacia abajo, se​ desplaza por la lista para

mostrar las estaciones que se han escuchado.

Mantenga presionado ​el​ botón ​azul​ para ver detalles como TalkGroup y el tiempo

transcurrido
Información de firmware

Muestra la fecha y hora en que se creó el firmware, y también el código de

confirmación de Github entre paréntesis.

Para ver detalles sobre Github, agregue el código

a ​https://github.com/rogerclarkmelbourne/OpenGD77/commit/

por
ejemplo, ​https://github.com/rogerclarkmelbourne/OpenGD77/commit/a0ebbc7

Opciones

Este menú controla varias configuraciones específicas del firmware

Restablecimiento de hechos

Restablece la radio a la configuración predeterminada y lee los valores de CPS

VFO A del codeplug en la pantalla VFO. Apague y encienda la radio para aplicar.

La radio también se puede configurar con los ajustes predeterminados

manteniendo presionada la tecla azul (Función) mientras se enciende la radio.
Calibración

Activa / desactiva la función de calibración (valor predeterminado).

Algunas radios parecen tener datos de calibración no válidos, posiblemente

porque el firmware oficial ha dañado los parámetros de calibración en la memoria
Flash. Esto requiere un ciclo de energía para que se aplique la configuración.

Si la radio no parece transmitir o recibir correctamente, o si no funciona

correctamente (p. Ej., BER alta) con ciertos puntos de acceso, intente deshabilitar
la calibración y reiniciar la radio, ya que los parámetros de calibración nominal
utilizados por el firmware normalmente funcionan casi así como datos de
calibración correctos.

Límites de banda

Activa / desactiva la función de límite de banda de transmisión que impide la

transmisión fuera de las bandas de radioaficionados. (Predeterminado activado).

Clave larga

Esta configuración controla el tiempo (en segundos) después del cual se considera
que una tecla es una pulsación larga / repetitiva.

Clave rpt

Esta configuración controla la velocidad de las repeticiones de teclas cuando se

mantiene presionada una tecla.

Tiempo de filtro

Esta función funciona cuando el filtro TimeSlot está desactivado ( ​Filtro:

Desactivado​ en el Menú rápido). Establece la duración que la radio escucha en un
TimeSlot en particular antes de reanudar la escucha del otro TimeSlot para el
tráfico. Esto evita que la radio cambie al otro TimeSlot en caso de que se escuche
una pausa larga o un intervalo de transmisión en el TimeSlot actual. Cuando el
filtro TimeSlot está activado ( ​Filtro: TS​ en el Menú rápido), esto no tiene ningún
efecto.

Retraso de escaneo

Durante el modo de exploración, esto controla la duración en la que la radio

sintoniza un canal antes de reanudar la exploración. Esto funciona cuando se
selecciona ​Pausa​ como modo de escaneo.

Modo de escaneo
Esta configuración controla cómo se detiene el receptor cuando hay una señal
durante el modo de exploración. ​Mantenga​ sintonizadas continuamente un canal
cuando se recibe una señal. ​Pausa​ sintoniza esa señal durante un tiempo
específico (Demora de escaneo) y luego reanuda el escaneo.

Squelch UHF

Esta configuración controla el nivel de silenciamiento para UHF de 70 cm cuando

se usa un canal analógico o durante el modo analógico en VFO. El valor
predeterminado es 45%.

Squelch 220

Esta configuración controla el nivel de silenciamiento para 220MHz cuando se usa

un canal analógico o durante el modo analógico en VFO. El valor predeterminado
es 45%.

Silenciador VHF

Esta configuración controla el nivel de silenciamiento para VHF de 2 metros

cuando se usa un canal analógico o durante el modo analógico en VFO. El valor
predeterminado es 45%.

PTT Latch

Cuando el pestillo PTT está habilitado, el interruptor PTT alterna la radio para
transmitir o recibir. En este modo, no es necesario presionar el PTT continuamente
durante un over.

Nota. La función de enganche PTT solo funciona si se ha definido un tiempo de

espera para el canal, o VFO, para evitar una transmisión accidental constante.

Punto de acceso

El modo Hotspot no es compatible con el Baofeng RD-5R / DMR-5R porque el

hardware no admite comunicaciones USB confiables mientras la radio está
transmitiendo

Esta opción controla si el firmware entrará en modo de punto de acceso cuando

esté conectado a MMDVMHost, incluido PiStar, o BlueDV.

Las opciones están ​desactivadas MMDVM​ para usar con PiStar o cualquier otro

sistema que use MMDVMHost ​BlueDV​ para usar con BlueDV

En el GD-77S. Para habilitar el modo de punto de acceso, presione y mantenga

presionado el ​botón negro​ (SK1) cuando ​encienda​ la radio alternará el modo de
punto de acceso entre ​MMDVM​ y el modo ​BlueDV​ .
TA Tx

Permite la ​transmisión​ de datos de Talker Alias

Tenga en cuenta. La recepción de Talker Alias ​siempre está operativa. No habilite

esta función porque no está recibiendo datos de TA, ya que no controla TA Rx.

El texto de "Línea1" y "Línea2" de la pantalla "Elemento de arranque" se utiliza para

esta transmisión, sin espacio entre los datos de Línea1 y Línea2.

Nota. El uso de esta función causará problemas en los repetidores y redes

basados ​en Motorola, y solo debe usarse para simplex y posiblemente en
Brandmeister y otras redes que admitan correctamente Alias ​Talker

Permitir PC

Permite recibir llamadas privadas

Opciones de pantalla

Brillo

El firmware permite controlar el brillo de la luz de fondo de la pantalla del 100% al
0%, en pasos del 10% entre 10% y 100% y por debajo del 10%, el brillo se controla
en pasos del 1%. El brillo predeterminado de la luz de fondo (predeterminado
100%). Use las teclas de flecha ​derecha​ e ​izquierda​ para ajustar el brillo.

Min brillante

Controla el brillo de la retroiluminación de la pantalla en su estado "Apagado". El

valor predeterminado es "0%", de modo que cuando la pantalla esté en su estado
"Apagado" no habrá luz de fondo.

Contraste

El firmware permite el contraste de la pantalla. Los valores más bajos resultan en

texto oscuro, los valores más altos resultan en texto más oscuro pero el fondo
también comienza a oscurecerse en configuraciones más altas.
Modo de visualización

Controla la operación de retroiluminación de la pantalla.

La​ retroiluminación de la pantalla ​automática​ se encenderá automáticamente

cuando se active por varios eventos, por ejemplo, Rx de señal, presionando una
tecla o botón.

La luz de fondo de la pantalla de ​silenciamiento​ permanece iluminada mientras el

silenciador de FM está abierto o hay una señal DMR válida, y también ramains
iluminados durante el tiempo de espera especificado de la luz de fondo después
de que se haya cerrado el silenciador. El tiempo de espera mínimo en este modo
es de 5 segundos.

La​ luz de fondo de la pantalla ​manual​ se activa y desactiva presionando

el botón ​negro​ (SK1)

Ninguno​ La luz de fondo de la pantalla no se iluminará bajo ninguna condición

Se acabó el tiempo

Establece el tiempo antes de que se apague la luz de fondo de la pantalla

(predeterminado Sin tiempo de espera). Establecer este valor en "No" evita que la
luz de fondo se apague.

Modo de color

Esta opción permite la visualización en color normal o inversa. Normal es el fondo

blanco con píxeles negros; Inverso es fondo negro con píxeles blancos. ​Nota. E​ sto
no replica por completo la versión de hardware de pantalla "Negro" del GD-77,
porque esa radio usa un panel LCD diferente que físicamente tiene un fondo
posterior, mientras que el GD-77 normal tiene un panel LCD con fondo blanco.

Orden

Controles en los que los datos de visualización del contacto DMR provienen de Cc
= Contactos digitales (en el codeplug) Db = Base de datos de ID DMR TA = Alias ​de
hablador

El valor predeterminado es Cc / Db / TA, lo que significa que la ID de DMR

recibida se verifica primero en los contactos digitales y, si no se encuentra, se
busca en la base de datos de ID de DMR interna, y si no se encuentra y la
transmisión de DMR incluye Alias ​de hablador, entonces Alias ​de conversación se
utilizará.

Contacto
Controla la posición en la pantalla donde se muestra el distintivo de llamada DMR
y el nombre, etc., en la pantalla Las opciones son 1 línea, 2 líneas o Auto

1 línea: solo utiliza la línea media de la pantalla para mostrar el indicativo y el
nombre. Al usar Talker Alias, que contiene más de 16 caracteres de ancho de la
pantalla, el texto se recortará, por lo que no verá el final del texto de TA.

2 líneas: el indicativo de llamada se muestra en la línea media de la pantalla, y el

nombre y otra información se mostrarán en la línea inferior de la pantalla. es decir,
el firmware divide automáticamente el texto del formato "NOMBRE DEL SEÑAL
DE LLAMADA" en el espacio que separa el indicativo del nombre.

Automático: cuando el indicativo de llamada y el nombre se ajusten a la línea

central de la pantalla, solo se utilizará la línea central (esto es equivalente a la
opción "1 línea"). Si la información de la persona que llama, por ejemplo, de TA,
tiene más de 16 caracteres y no cabe en la línea media, la pantalla se dividirá en
ambas líneas y es equivalente a la opción "2 líneas".

El valor predeterminado es 1 línea.

Opciones de sonido

Pitido de tiempo de espera

Esta configuración controla si la radio emite pitidos de advertencia de tiempo de

espera durante la transmisión cuando el tiempo de espera está por vencer y la
transmisión finalizará.

Volumen del pitido

Esto controla el volumen del pitido y otros tonos, y se puede configurar del 100%
al 10% en estos incrementos: (-24dB, -21dB, -18dB, -15dB, -12dB, -9dB, -6dB,
-3dB, 0dB, ​3dB, 6dB).

DMR Beep

Esta configuración controla los pitidos que se reproducen al inicio o al final, o al
inicio y al final de las transmisiones DRM. El pitido al inicio de las transmisiones se
utiliza para confirmar la conexión a un repetidor, porque solo se reproduce
cuando la radio ingresa a la transmisión principal fase a un repetidor, y no cuando
está 'despertando' el repetidor Estos pitidos solo se reproducen a través del
altavoz de la radio, no se transmiten a través de la señal de audio DMR

Las opciones son "Inicio", "Detener", "Ninguno" o "Ambos"

Micrófono DMR
Esto controla la ganancia de audio del sistema de entrada de micrófono DMR, en
relación con el valor predeterminado.

Esto solo ajusta la ganancia en DMR y no afecta la ganancia del micrófono FM. La
configuración se realiza en pasos de 3dB, siendo 0dB la configuración
predeterminada normal, que es lo mismo que el firmware oficial.

Micrófono FM

Esto controla la ganancia de audio del sistema de entrada de micrófono FM, en
relación con el valor predeterminado. Los valores positivos dan como resultado
más ganancia que la predeterminada, los valores negativos dan como resultado
menos ganancia que la predeterminada. Se desconocen las unidades de este
control en el IC de banda base (AT1846S).

Umbral de VOX

Valor de umbral que controla el nivel del micrófono que activa la transmisión de
la radio cuando VOX está habilitado.

Cola VOX

Controla el período de tiempo después de que el operador deja de hablar, antes

de que finalice la transmisión.

Detalles del canal

Modo

FM o DMR

Codigo de color

Establece el código de color cuando el VFO / Canal está configurado en DMR

Intervalo de tiempo

Selecciona DMR Timeslot 1 o 2 cuando el VFO / Canal está configurado en DMR.

Tx / RX Grp

Selecciona qué grupo Tx / Rx se asigna al canal actual (solo DMR).

Tx CTCSS o DCS

Establece el tono de transmisión CTCSS o el código DCS cuando el VFO / Canal

está configurado en FM.

Rx CTCSS o DCS

Establece el tono de recepción CTCSS o el código DCS cuando el VFO / Canal

está configurado en FM.

Para Tx y Rx CTCSS / DCS. ​Pulsación larga​ de la ​flecha derecha​ o ​flecha

izquierda​ , salta hacia adelante, hacia atrás o por 5 entradas en la lista de posibles
configuraciones de CTCSS / DCS.

Al presionar ​Función + Derecha​ o ​Función + Izquierda se​ salta al final o al

comienzo de los elementos actuales de CTCSS / DSC.

Banda ancha

Establece el ancho de banda Rx y Tx en modo FM en 25Khz o 12.5Khz

RX

Frecuencia Rx. Ingrese la frecuencia a través del teclado

TX

Frecuencia de transmisión Ingrese la frecuencia a través del teclado

Paso

Selecciona el tamaño del paso de frecuencia VFO / Canal.

NENE

Establece el temporizador de tiempo de espera en OFF u ON.

Salto de zona

Configure para omitir el canal cuando escanee dentro de la zona.

Saltar todo
Configure para omitir el canal cuando busque dentro de la lista Todos los canales.

VOX

Controla si VOX (interruptor operado por voz) está habilitado o deshabilitado.

Aceptar y guardar los cambios en el canal

Al presionar la tecla ​verde del​ menú se confirman los cambios.

Al presionar ​Función + Verde se​ guardan las configuraciones en el codeplug, o en

el caso del VFO, los cambios se guardan en las configuraciones no volátiles. Al
presionar la tecla ​roja del​ menú se cierra el menú sin realizar ningún cambio en el
canal.

Pantalla de créditos

Detalles de los creadores de firmware.

Si otros desarrolladores contribuyen al esfuerzo de desarrollo, se agregarán a esta

pantalla, y los detalles de la adición se verán presionando
la ​flecha​ hacia ​abajo​ para desplazar el texto

Realización y recepción de llamadas privadas DMR

Para hacer una llamada privada

En modo DMR, ya sea en el VFO o en la pantalla del canal ...

● Presione la tecla # dos veces para ingresar la ID de DMR de llamada

privada

● La parte superior de la pantalla ahora mostrará "Entrada de PC"

● Ingrese la ID DMR de la estación, por ejemplo, 5053238

● Presione la tecla de menú verde para conformar, o la tecla de menú roja

para salir.
Nota. ​Si comete un error al ingresar el número, presione la tecla de
flecha ​izquierda​ para borrar los dígitos uno por uno.

Si la ID de PC que ingresó está en la base de datos de ID de DMR, la había subido

previamente a la radio, el indicativo y el nombre de la estación ahora se
mostrarán en la pantalla.

Si la ID no está en la base de datos de ID de DMR, se mostrará el texto "ID:"

seguido del número

La radio está ahora en modo de llamada privada.

Para volver a la operación normal de Talkgroup, hay 3 métodos

1. Presione ​Función +​ tecla de menú ​roja

2. Presione la tecla de flecha hacia la ​izquierda​ o hacia la ​derecha​ que cargará

el siguiente TG en la lista del Grupo Rx asignado al VFO o al Canal

3. Presione la tecla ​Hash (#)​ , luego ingrese un número TG y presione la tecla

de menú ​Verde​ .

Nota. ​Cuando esté en el modo de Llamada privada, al cambiar del modo VFO al

modo Canal y viceversa, a través de la tecla del menú ​Rojo​ no cambiará al modo
TalkGroup

Para recibir una llamada privada

Al recibir una llamada privada, la radio mostrará esta pantalla

Con el indicativo y el nombre (o ID) de la persona que llama en la parte superior

de este texto en la pantalla.

Para aceptar la llamada y configurar la radio para que devuelva la llamada privada
a la estación que llama, presione la tecla de menú ​verde​ para SÍ. De lo contrario,
presione la tecla de menú ​roja​ para No, o ignore el mensaje y continúe usando la
radio normalmente.

Si acepta la llamada privada, la radio cambiará al modo de llamada privada, lista

para la transmisión. Se muestra la identificación o el nombre de la persona que
llama.
Una vez que se complete la llamada privada, puede volver al grupo de
conversación en el que estaba antes de aceptar la llamada privada, presionando
la tecla de menú ​Función + Rojo​ . (o por cualquiera de los métodos descritos en la
sección sobre cómo hacer una llamada privada)

Modo de punto de acceso

INFORMACIÓN IMPORTANTE

El modo Hotspot no es compatible con el Baofeng RD-5R / DMR-5R porque el

hardware no admite comunicaciones USB confiables mientras la radio está
transmitiendo

● La conexión USB entre la radio y el sistema host, por ejemplo, PiStar, debe
protegerse de la inyección de RF; de lo contrario, la conexión USB se
restablecerá ocasionalmente cuando la radio esté transmitiendo, lo que
hará que el punto de acceso deje de funcionar.
● No use la antena en la parte superior de la radio cuando esté en el modo
de punto de acceso, esto generalmente causa problemas de inyección de
RF que no se pueden resolver mediante detección o estrangulaciones de
ferrita.
● Conecte la radio a una antena externa.
● Use protección de ferrita RFI en el cable USB.
● Cuando use una Raspberry Pi como sistema host, use una carcasa metálica
para la Raspberry Pi

El firmware puede funcionar como un punto de acceso DMR ( ​solo voz​ ) cuando

se conecta a través de su cable de programación USB a un Raspberry Pi con PiStar
o cualquier otro dispositivo con MMDVMHost.

Nota. ​El modo de punto de acceso puede ser compatible con software como
BlueDV, pero su kilometraje puede variar.

Primero, conecte la radio a una Raspberry Pi a través de su cable de

programación.
El modo de punto de acceso funciona con Raspberry Pi Zero, pero se necesita un
cable adaptador para convertir desde el puerto micro USB en el RPi Zero al
enchufe USB de tamaño completo en el cable de programación de la radio.

En la pantalla de configuración de PiStar, seleccione "Punto de acceso DMR

OpenGD77 (USB)" como tipo de módem.
Si su versión de PiStar no contiene el Hotspot DMR OpenGD77 como una opción,
actualice su versión de PiStar.

Después de conectar la radio a la frambuesa pi, mantenga presionada la tecla

lateral negra mientras enciende la radio. Suponiendo que el tipo de módem se
haya configurado correctamente en PiStar, la pantalla cambiará en la radio para
mostrar que está en modo Hotspot y mostrará el código de color, la frecuencia de
recepción y la potencia de transmisión aproximada en mW.
Si la radio no ingresa al modo Hotspot, apague y encienda la radio y apague PiStar

Si la radio aún no puede ingresar al modo de punto de acceso, verifique sus

conexiones USB.
Nota. ​Por defecto, PiStar configura el "módem" para tener una configuración de
potencia de "100" en la configuración Experto -> MMDVMHost.

Esto es el 100% de la potencia máxima del módem, y en el caso de la radio, la

potencia de salida máxima es de 5W, pero la radio no está diseñada para
funcionar como un punto de acceso, donde puede estar transmitiendo
continuamente.

La configuración de potencia máxima que la radio puede admitir para la

transmisión continua variará según el entorno operativo, incluida la temperatura
ambiente y la ROE de la antena, etc.

Es responsabilidad del usuario establecer un nivel de potencia adecuado que no

sobrecaliente ni dañe el PA.

En el modo Hotspot, si PiStar (MMDVMHost) envía una configuración de potencia

del 100%, se supone que PiStar no se ha configurado correctamente para
OpenGD77 y este valor no se tiene en cuenta.

En cambio, el firmware utilizará la configuración de energía especificada por el

usuario en el menú Utilidades, que por defecto será 1W.

Si la configuración de energía en la configuración de PiStar MMDVMHost Expert

es cualquier otro valor, por ejemplo, 50%, el punto de acceso utilizará esa
configuración de energía más cercana al valor elegido. Entonces, el 50% de 5W es
2.5W, y la configuración de potencia más cercana a esto es 2W.

Poder  PiStar

50mW  1

250mW  5 5

500mW  10

750mW  15

1W  20

2W  40

4W  80

5W  99
5W ++  N / A

La frecuencia de recepción especificada por PiStar se mostrará en la parte inferior

de la pantalla.

Nota. ​Las compensaciones no deben aplicarse a las frecuencias TX o RX en PiStar,

porque la radio no debe necesitar ninguna compensación, y cualquier
compensación se reflejará en la frecuencia que se muestra en la radio, porque
PiStar realmente envía la frecuencia maestra +/- la compensación a El punto de
acceso.

Cuando la radio recibe una señal RF DMR, el LED verde en la parte superior de la
radio se iluminará normalmente, y el nombre y el indicativo se muestran si la base
de datos de ID DMR contiene esa ID. Si la ID no está en la base de datos de ID de
DMR, se mostrará el número de ID.
Cuando PiStar recibe tráfico de Internet y lo envía al punto de acceso para su
transmisión, el punto de acceso muestra el indicativo de llamada y el nombre o la
ID de DMR, y se muestra la frecuencia TX.

El LED en la parte superior de la radio también se vuelve rojo para indicar que la
radio está transmitiendo
Restablecer la configuración
La radio también se puede establecer en la configuración predeterminada
manteniendo presionada la tecla ​Azul (SK2)​ mientras se enciende la radio.

Además, manteniendo presionado el botón ​Azul (SK2)​ , así como las teclas

de ​flecha hacia Arriba​ y ​hacia Abajo​ , restablece cualquier melodía de arranque
personalizada e imagen de arranque personalizada que se haya cargado usando el
CPS OpenGD77.

En el GD-77S, debido a que no tiene un teclado, al mantener presionado ​Blue

(SK2)​ y ​Orange se​ restablece cualquier melodía de arranque personalizada.

Operación GD-77S
Para usar el firmware con el GD-77S, ​debe​ cargar los archivos de mensajes de voz
con el CPS OpenGD77. Si no carga archivos de voz, la radio no anunciará nada y
será prácticamente inutilizable.

Consulte la sección relacionada con las indicaciones de voz y cómo instalarlas.

El GD-77 tiene un interruptor giratorio de 16 posiciones, en la parte superior de la

radio, al lado del control de volumen. Este control se utiliza para seleccionar el
canal en la zona actual. Nota. Aunque el formato OpenGD77 CPS y codeplug
permite hasta 80 canales por zona, el GD-77S solo puede acceder a los primeros
16 canales en cada zona, por lo que los enchufes de código diseñados para el
GD-77 que contienen más de 16 canales deberán modificarse para que cada zona
solo contiene un máximo de 16 canales.

El GD-77S tiene 2 botones en el costado de la radio debajo del botón PTT. Un

botón negro conocido como SK1 y un botón azul conocido como SK2, también
tiene un botón de color naranja en la parte superior, al lado del interruptor
selector de canal.

El firmware utiliza los conceptos de diferentes modos de control. En cada modo,

los botones SK1 y SK2 realizan una función diferente, el operador recorre los
modos de control presionando el botón naranja.

Los modos de control y la función de los botones SK1 y SK2 en cada modo son los
siguientes

Módem de canal / TG ​GD77S

Este modo se anuncia como "Modo de canal". En este modo, los botones SK1 y
SK2 se utilizan para recorrer los Grupos de conversación / Contactos asignados a
los canales actuales.
Modo de escaneo GD77S
Este modo es similar al modo de exploración de canales en el firmware normal. Al
presionar SK1 se alterna el escaneo para iniciar o detener, de la misma manera
que al mantener presionadas las flechas hacia arriba y hacia abajo se controla la
función de escaneo de zona en el firmware normal.

Modo de intervalo de tiempo GD77S

En este modo, presionar cualquiera de los botones (SK1 o SK2) alterna entre
Timeslot 1 y Timeslot 2

Modo de código de color GD77S

En este modo, presionar SK1 aumenta el número de código de color, y presionar
SK2 disminuye el número de código de color

Modo de filtro DMR GD77S

En este modo, presionar SK1 aumenta el nivel del filtro DMR y presionar SK2
reduce el nivel del filtro. Consulte la información en el firmware normal, en el
menú rápido de la pantalla VFO o Canal, para obtener detalles sobre los niveles
de filtro DMR

Modo de zona GD77S

En este modo, presionar SK1 o SK2 recorre las zonas, presionar SK1 selecciona la
siguiente zona y presionar SK2 selecciona la zona anterior. La selección de zona se
ajusta, por lo que al presionar SK2 en la primera zona, se selecciona la última
zona, y al presionar SK1 en la última zona se selecciona la primera zona

Módem de potencia GD77S

En este modo, presionar SK1 aumenta la potencia en un paso, y presionar SK2
disminuye la potencia en un paso. Consulte los detalles de los niveles de potencia
disponibles en el firmware normal.

Nota. Al igual que en el firmware normal, la salida de potencia solo será precisa si
el operador ha calibrado la potencia de la radio, ya que es probable que la
calibración del nivel de potencia de fábrica sea muy inexacta.

Software CPS
NOTA​ : No puede usar el Radioddity CPS estándar, de Baofeng CPS, para escribir
en una radio flasheada con el firmware. Si desea utilizar el Radioddity CPS, la radio
deberá ejecutar el firmware oficial de Radioddity. Una vez que el codeplug se ha
escrito en la radio con su ID y distintivo de llamada, puede flashear el firmware a
la radio y luego leerá y funcionará con el enchufe de código escrito con el
firmware estándar y el software CPS.

Descargue el último OpenGD77 CPS desde

aquí: ​https://github.com/rogerclarkmelbourne/OpenGD77CPS/releases

Consulte la siguiente sección para obtener información específica sobre

OpenGD77 CPS. La información en el resto de esta sección se aplica tanto a
Radioddity CPS estándar como a Community CPS.

Visión general
El firmware simplifica el concepto de TalkGroups, para la máxima comodidad
para los radioaficionados. A diferencia de la mayoría de las radios DMR
comerciales, no es necesario crear múltiples canales para usar la misma
frecuencia con muchos TalkGroups de transmisión diferentes. Cambiar es tan
simple como desplazarse hacia la ​izquierda​ y la ​derecha​ por la lista de TalkGroup
o ingresar un TalkGroup ​ad hoc ​ presionando la tecla ​hash​ .

En el modo DMR cuando se utiliza el VFO o las Zonas y Canales, puede usar las
teclas de flecha IZQUIERDA / DERECHA para desplazarse y seleccionar cualquiera
de los Grupos de conversación en la lista de Grupos de Rx asignados al canal
actual, o al VFO A.

Cuando programe la radio usando el CPS, primero agregue todos los Grupos de
conversación que cree que puede desear usar en la lista de Contactos digitales.


A continuación, cree una o más "Listas TG" y complete cada una con los conjuntos
de Grupos de conversación que deseará usar con diferentes canales. Puede tener
los mismos grupos de conversación en muchas listas TG.
Ahora configure los canales. Ingrese las frecuencias, la ranura y el código de color
de forma normal para un canal DMR.

Nota. Actualmente el firmware no utiliza el "Contacto", por ejemplo, como se

muestra a continuación como TG9. En su lugar, utiliza los TG en la lista de TG. Sin
embargo, recomendamos a todos los usuarios que establezcan el "Contacto" en el
primer canal de la lista TG asignada al canal.

Luego seleccione la Lista TG que desea usar para el canal.

El firmware puede usar la lista TG para filtrar la señal DMR entrante, o puede
operar en el "Modo de monitor digital" (también conocido como modo
promiscuo) todo el tiempo. Esto se puede configurar en la configuración del menú
rápido de radio para ​Filtro​ y ​filtro DMR
Nota. ​El "Contacto" no es utilizado por el firmware. Debe usar la lista de TG para
definir los TG que desea usar con cada canal. Por lo tanto, debe tener al menos 1
lista de TG y debe contener al menos 1 contacto digital que sea un grupo de
conversación.

Finalmente, guarde su código en su computadora antes de escribir el código en la

radio usando el Radioddity CPS estándar para programar la radio antes de
actualizarlo a OpenGD77 o si está usando la versión especial compatible con
OpenGD77 del "Community CPS" (como se detalla en la siguiente sección) puede
escribir el conector de código directamente en una radio OpenGD77 ya flasheada.

Instalación de nuevo controlador

El instalador de CPS ahora también instala el controlador del puerto de

comunicaciones, sin embargo, el controlador del puerto de comunicaciones se
puede instalar manualmente descargando los archivos
desde ​https://github.com/rogerclarkmelbourne/OpenGD77/tree/master/OpenGD
77CommDriver

Para instalar el controlador, descargue y descomprima el archivo zip y ejecute el

archivo .bat

Una vez que se instala el controlador, el administrador de dispositivos de

Windows debe mostrar el "OpenGD77" en la sección "puertos" del administrador
de dispositivos de Windows
Menú OpenGD77

En el CPS hay un nuevo elemento de menú en el menú Extras para OpenGD77

Support, que abre esta ventana.
Desde aquí puede hacer una copia de seguridad, el EEPOM interno de 64k y el
chip Flash de 1 megabyte, así como leer y escribir el codeplug. El almacenamiento
de datos de calibración en el chip Flash (en la dirección 0x8f000) se puede hacer
una copia de seguridad y restaurar sin hacer una copia de seguridad de todo el
Flash.

Nota. ​Si restaura el Flash, también sobrescribirá los datos de calibración tal como
están almacenados en el chip Flash de 1Mb.

También puede usar esta ventana para tomar una captura de pantalla de la
pantalla actual del teléfono. Las capturas de pantalla se guardan en formato PNG.

Copia de seguridad antes de hacer cualquier otra cosa

Antes de escribir un codeplug en la radio, debe hacer una copia de seguridad de
la EEPROM y del chip Flash, y guardar los archivos en un lugar seguro, en caso de
que algo salga mal en el futuro y necesite restaurar los datos.

Leer y escribir su Codeplug

Para leer el codeplug, presione el botón "Leer codeplug", espere a que se
descarguen las 3 secciones de datos y luego cierre la ventana Soporte de
OpenGD77. Para escribir un codeplug presione el botón "Escribir codeplug".

Escribir ID de DMR: la base de datos de usuario

El firmware admite información extendida de ID de DMR, con hasta 16 caracteres

para distintivo de llamada y nombre, además de duplicar la capacidad de
memoria para ID de DMR.

Cambie el menú Número de caracteres al indicativo DMR deseado y la longitud

del nombre.

Luego, puede agregar ID de DMR a la base de datos seleccionando un prefijo de

ID. Puede continuar agregando ID de DMR en función de sus prefijos que se
escuchan comúnmente hasta que complete la asignación.

Nota. ​Debido a que el tamaño de memoria utilizado para la ID de DMR es

limitado, puede almacenar más ID de DMR si asigna menos caracteres por
ID. Dependiendo de la información real, el firmware puede almacenar
aproximadamente 13,000-26,000 ID en su base de datos de usuarios.

Como el firmware es compatible con Talker Alias, puede encontrar esto

suficiente: el firmware mostrará el indicativo de llamada y los datos de nombre
recuperados de la secuencia DMR, para las ID de usuario no almacenadas en la
Base de datos de usuario de su radio.
