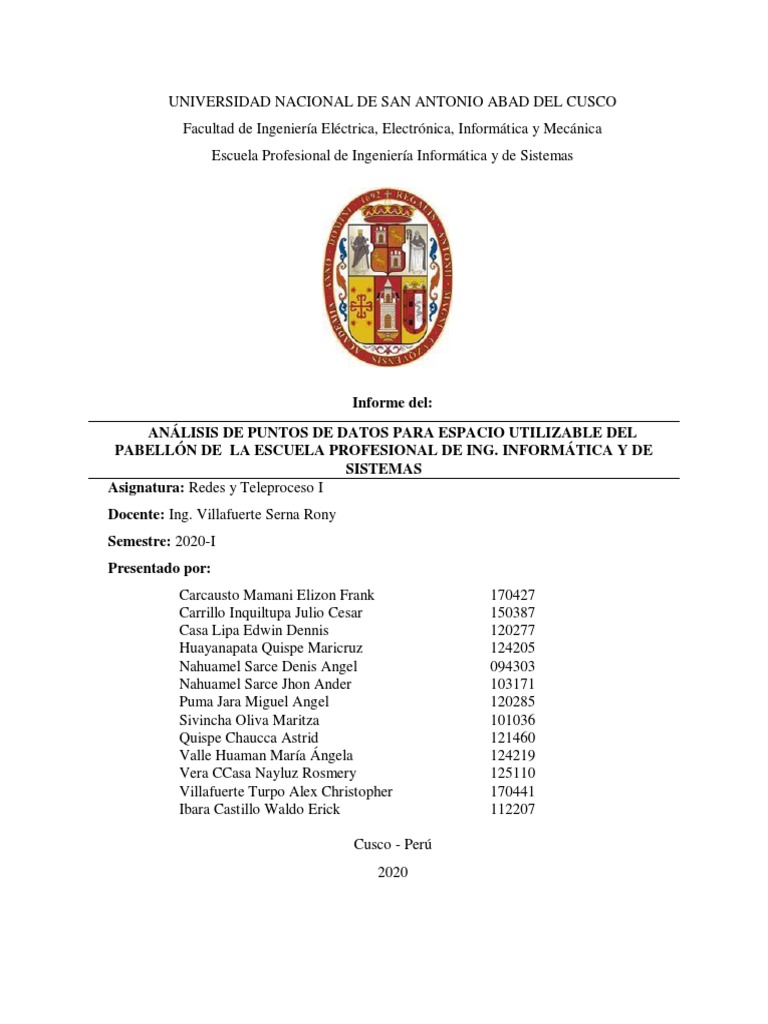

UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL CUSCO

Facultad de Ingeniería Eléctrica, Electrónica, Informática y Mecánica

Escuela Profesional de Ingeniería Informática y de Sistemas

Informe del:
ANÁLISIS DE PUNTOS DE DATOS PARA ESPACIO UTILIZABLE DEL
PABELLÓN DE LA ESCUELA PROFESIONAL DE ING. INFORMÁTICA Y DE
SISTEMAS
Asignatura: Redes y Teleproceso I
Docente: Ing. Villafuerte Serna Rony
Semestre: 2020-I
Presentado por:
Carcausto Mamani Elizon Frank 170427
Carrillo Inquiltupa Julio Cesar 150387
Casa Lipa Edwin Dennis 120277
Huayanapata Quispe Maricruz 124205
Nahuamel Sarce Denis Angel 094303
Nahuamel Sarce Jhon Ander 103171
Puma Jara Miguel Angel 120285
Sivincha Oliva Maritza 101036
Quispe Chaucca Astrid 121460
Valle Huaman María Ángela 124219
Vera CCasa Nayluz Rosmery 125110
Villafuerte Turpo Alex Christopher 170441
Ibara Castillo Waldo Erick 112207

Cusco - Perú
2020
 Índice
Introducción ........................................................................................................................... i

Capítulo 1 Descripción del Problema ......................................................................................1

Planteamiento del Problema ................................................................................................1

Justificación del Problema ..................................................................................................1

Objetivos ............................................................................................................................2

Objetivo General.............................................................................................................2

Objetivos Específicos......................................................................................................2

Capítulo 2 Marco Teórico .......................................................................................................3

Modelo OSI ........................................................................................................................3

Dispositivos de Red ............................................................................................................5

Local Area Network (LAN) ................................................................................................9

Virtual Local Area Network (VLAN) ............................................................................... 10

LAN WIFI ........................................................................................................................ 10

Estándares ........................................................................................................................ 11

Tipos de Estándares ...................................................................................................... 11

Capítulo 3 Distribución ......................................................................................................... 12

Puntos de Red y Puntos de Acceso .................................................................................... 12

Fuente: elaboración propia ................................................................................................ 12

Fuente: elaboración propia ................................................................................................ 12

Fuente: elaboración propia ................................................................................................ 13

 Cámaras de Reconocimiento Facial y Cámaras de Vigilancia ............................................ 14

Fuente: elaboración propia ................................................................................................ 14

Fuente: elaboración propia ................................................................................................ 14

Fuente: elaboración propia ................................................................................................ 15

Capítulo 4 Justificaciones ..................................................................................................... 16

Capítulo 5 Dispositivos Utilizados ........................................................................................ 18

Fuente: elaboración propia ................................................................................................ 18

Conclusiones ........................................................................................................................ 19

Bibliografía .......................................................................................................................... 20
 Índice de Imágenes

Imagen 1 Modelo OSO. ..........................................................................................................4

Imagen 2 Dispositivos de red. .................................................................................................5

Imagen 3 Modelo y conexiones de un Switch...........................................................................5

Imagen 4 Modelo de Router. ...................................................................................................6

Imagen 5 Modelo de Access Point...........................................................................................7

Imagen 6 Modelo de conexión de un NVR. ..............................................................................8

Imagen 7 Modelo de cámara IP. .............................................................................................8

Imagen 8 Diseño de una LAN. ................................................................................................9

Imagen 9 Diseño de una VLAN. ............................................................................................ 10

 Índice de Tablas

Tabla 1 Puntos de Red y Puntos de Acceso del nivel 1 .......................................................... 12

Tabla 2 Puntos de Red y Puntos de Acceso del nivel 2 .......................................................... 12

Tabla 3 Puntos de Red y Puntos de Acceso del nivel 3 .......................................................... 13

Tabla 4 Cámaras del nivel 1 ................................................................................................. 14

Tabla 5 Cámaras del nivel 2 ................................................................................................ 14

Tabla 6 Cámaras del nivel 3 ................................................................................................. 15

Tabla 7 Descripción de dispositivos ...................................................................................... 18

 i

Introducción

Este documento es el proyecto final de la asignatura, proyecto dirigido a la implementación

de la solución de Diseño de la Infraestructura de red para la escuela profesional de Ingeniería

Informática y de Sistemas, donde se quiere realizar el tendido de red para los tres pisos de la

escuela profesional. Esta solución permitirá a la escuela profesional operar según los

requerimientos y estándares de accesibilidad de red, se necesitará tener una red de internet

dedicada para prestar un servicio con una disponibilidad del por lo menos el 90% según

requerimientos y funcionamiento del establecimiento de la escuela profesional, donde se deberá

garantizar un óptimo funcionamiento de los servicios de red, de cámaras de vigilancia y de

reconocimiento facial e Internet dedicado para prestar un servicio confiable dentro de las

instalaciones de la escuela ofreciendo acceso a Internet con la calidad, disponibilidad de 24 horas

y una velocidad estable, para poder desarrollar las actividades académicas y administrativas de

manera eficiente y productiva.

 1

Capítulo 1 Descripción del Problema

Planteamiento del Problema

La velocidad a la que se suceden las transformaciones en el área de la tecnología es cada vez

mayor, por este motivo las empresas e instituciones están cada vez más interesadas en

mantenerse actualizadas con las nuevas tecnologías para garantizar mayor productividad y

eficiencia en la realización de sus proyectos.

Dado este panorama, la escuela profesional de ingeniería informática y de sistemas tiene

como objetivo permitir el acceso a internet a los estudiantes, docentes y personal administrativo

para un mejor desarrollo de sus actividades.

Justificación del Problema

De acuerdo a los requerimientos de la Escuela Profesional de Ingeniería Informática y de

Sistemas se entregará una solución al diseño topológico de red de la escuela profesional. Se

entregarán los respectivos planos del primer, segundo y tercer nivel de infraestructura de red y de

la implementación de red de cámaras de vigilancia y de reconocimiento facial.

Para tal fin se requiere una disponibilidad de red de al menos el 90% y una calidad HD o

mayor de las cámaras de vigilancia y de reconocimiento facial; para así cumplir los

requerimientos con los estándares establecidos para el diseño de redes en el establecimiento de la

escuela profesional de informática.

Para cumplir los requerimientos del proyecto se utilizarán las siguientes herramientas:

 Autocad dedicado a diseño en 2D y modelado en 3D en arquitectura y diseño gráfico para

ingenierías.
 2

 Cisco Packet Tracer dedicado a la simulación de redes para experimentar el

comportamiento de las infraestructuras de red.

Objetivos

Objetivo General

Diseñar una topología de red que permita las conexiones entre todas las áreas de la escuela

profesional y genere una comunicación óptima dentro de las instalaciones, aprovechando al

máximo el rendimiento de la red aplicando las nuevas tecnologías para minimizar los riesgos

de seguridad en las comunicaciones.

Objetivos Específicos

 Realizar el diseño de la topología de red que maximice la conectividad de la escuela

profesional.

 -Segmentar la red en subredes y crear redes de área local virtuales para independizar el

tráfico entre cada tipo de dispositivo según su uso final.

 3

Capítulo 2 Marco Teórico

Modelo OSI

El modelo OSI (Open System Interconnection, Interconexión de Sistemas Abiertos) Es un

conjunto de protocolos establecido por la International Standards Organization (ISO) con la

intención de definir y normalizar las comunicaciones de datos. En el modelo OSI el proceso de

comunicación se divide en siete capas: aplicación, presentación, sesión, transporte, red, enlace,

física.

 Capa física

Se encarga de transmitir y recibir los bits sin procesar al medio físico hacia la siguiente

capa, en esta capa está el cableado, los conectores, las interfaces físicas, mecánicas, voltaje.

En una falla de red, esta es la primera capa en la que se debe verificar.

 Capa de Enlace de datos

Se encarga del acceso al medio y control del enlace. Los datos llegan de la capa física

en forma de bits y los transforma en tramas para el direccionamiento físico, notificación de

errores y control de flujo.

 Capa de red

En esta capa determina la mejor ruta para la trasmisión, en esta capa se produce un

diálogo con la red para establecer las prioridades y el direccionamiento de los paquetes.

 Capa de transporte

Es una conexión de extremo a extremo permitiendo que los datos enviados y recibidos

lleguen en orden sin errores. Es decir que establece, mantiene y controla el flujo para la

detección y recuperación de fallas.

 Capa de sesión
 4

En esta capa proporciona la comunicación entre aplicaciones para el uso eficiente de las

comunicaciones, agrupan datos de diferentes aplicaciones para ya sea enviarlos juntos,

detener la comunicación, o restablecer el envío. En esta capa establece, administra y

finaliza las sesiones de comunicación que consta de solicitudes y respuestas de servicio que

se presentan entre aplicaciones.

 Capa de presentación

Aquí representa los datos, es decir que asegura que los datos sean entendidos por el

destino. Negocia la sintaxis de la transferencia de datos entre aplicaciones.

 Capa de aplicación

En esta capa están las aplicaciones de red que permiten utilizar los recursos,

aplicaciones ya sea procesos como email, web browser, ftp.

(http. 1)

Imagen 1 Modelo OSO.

(htt8p. 1)
 5

Dispositivos de Red

Los dispositivos de red son todos aquellos que se conectan de forma directa a un segmento de

red. Estos dispositivos están clasificados en dos grandes grupos:

1. Dispositivos de usuario final entre los cuales destacan las computadoras, escáneres,

impresoras, entre otros.

2. Dispositivos de red, estos dispositivos son los que conectan los dispositivos de los usuarios

finales posibilitando la conexión entre ellos.

(htt1p. 1)

Imagen 2 Dispositivos de red.

(htt9p. 1)
Switch

Un switch o conmutador es un dispositivo de interconexión utilizado para conectar equipos en

red formando lo que se conoce como una red de área local (LAN) y cuyas especificaciones

técnicas siguen el estándar conocido como Ethernet (o técnicamente IEEE 802.3).

Este dispositivo opera en la capa de enlace de datos del modelo OSI. (htt2p. 1)

Imagen 3 Modelo y conexiones de un Switch.

(htt10p. 1)
 6

Router

El router es aquel dispositivo que conecta diferentes computadoras de una misma red de área

local, permitiendo el intercambio de paquetes de datos entre los ordenadores que se encuentran

en esa red. Este aparato opera en la capa tres del modelo de OSI, según la cual existe un equipo

de origen y otro de destino, entrelazados ambos a través del propio router. Por consiguiente, este

dispositivo admite que varios computadores se vinculen y compartan, por ejemplo, la misma

conexión a Internet.

La función principal del router es interconectar un conjunto de máquinas IP y establecer la

ruta que será destinada a cada uno de los paquetes de datos dentro de esa red informática

integrada por las distintas computadoras. De esta manera, tratará de definir cuál es, en cada

momento, la ruta más apropiada para transferir dichos datos. Para ello, el dispositivo hará uso de

un protocolo de enrutamiento, gracias al cual se conectará a otros enrutadores con los que

compartirá información para determinar la ruta más rápida.

(htt3p. 1)

Imagen 4 Modelo de Router.

(htt11p. 1)
 7

Access Point

Los AP o WAP (Access point o Wireless Access point) También conocidos como puntos de

acceso. Son dispositivos para establecer una conexión inalámbrica entre equipos y pueden

formar una red inalámbrica externa (local o internet) con la que interconectar dispositivos

móviles o tarjetas de red inalámbricas. Esta red inalámbrica se llama WLAN (Wireless local área

network) y se usa para reducir las conexiones cableadas.

Sus puntos de acceso tienen los siguientes usos:

 Crear un acceso inalámbrico LAN de un lugar de trabajo.

 Dar acceso a una red inalámbrica a los clientes.

 Llevar una conexión a internet a donde no había antes, sin perder ancho de banda con

repetidores.

 Cubrir grandes áreas con una conexión de calidad, reduciendo el uso de cableado.

 Permite interconexiones entre dispositivos convencionales e inalámbricos si se conecta el

AP a un switch

(htt4p. 1)

Imagen 5 Modelo de Access Point.

(htt12p. 1)
 8

Network Video Recorder (NVR)

Es un dispositivo que graba y administra imágenes ya digitales las cuales son enviadas desde

las cámaras IP a través de una red, ofrece una mayor calidad, con menos ruido y más resolución.

(htt14p. 1)

Imagen 6 Modelo de conexión de un NVR.

(htt13p. 1)

Cámara IP

Es un dispositivo que está compuesto por una cámara y un ordenador combinados para formar

una única unidad. Los componentes principales que integran este tipo de cámaras de red incluyen

una lente, un sensor de imagen, uno o más procesadores y memoria. Como un ordenador, la

cámara de red dispone de su propia dirección IP, está directamente conectada a la red y se puede

colocar en cualquier ubicación en la que exista una conexión de red. (htt15p. 1)

Imagen 7 Modelo de cámara IP.

(htt16p. 1)
 9

Local Area Network (LAN)

Una red de área local (LAN) es una conexión de dispositivos dentro de un área específica.

Cada dispositivo se denomina nodo de la red y está conectado al servidor Aunque no hay un

límite máximo claro para lo que se puede considerar una LAN, esta red cubre típicamente un

área pequeña, como una sola oficina, un edificio, o unos pocos edificios dentro de un área. Las

LANs se interconectan entonces a través de tecnología inalámbrica o cableada para crear una red

más grande conocida como Red de Área Amplia (WAN).

La función principal de una red local es conectar dispositivos para mejorar la eficiencia y la

productividad, especialmente en un lugar de trabajo, al tiempo que se minimizan los costes.

Mientras que los ordenadores y otros dispositivos, que funcionan como estaciones de trabajo en

un entorno de oficina, son capaces de funcionar en sus propios sistemas, todos ellos pueden

acceder a recursos de datos sobre información compartida y también compartir el uso y la

funcionalidad de los dispositivos de salida que también están conectados a la red LAN, como una

impresora de oficina o un fax.

(htt5p. 1)

Imagen 8 Diseño de una LAN.

(htt17p. 1)
 10

Virtual Local Area Network (VLAN)

Es un método para crear redes lógicas independientes dentro de una misma red física. Son

útiles para reducir el dominio de difusión y ayudan en la administración de la red, separando

segmentos lógicos de una red de área local que no deberían intercambiar datos usando la red

local, aunque podrían hacerlo a través de un enrutador o un conmutador de capa OSI 3 y 4.

Una VLAN consiste en dos o más redes de computadoras que se comportan como si

estuvieran conectados al mismo computador, aunque se encuentren físicamente conectados a

diferentes segmentos de una red de área local .

(htt6p. 1)

Imagen 9 Diseño de una VLAN.

(htt18p. 1)

LAN WIFI

Tecnología que permite la interconexión inalámbrica de dispositivos electrónicos. Los

dispositivos habilitados con wifi (tales como ordenadores personales, teléfonos, televisores,

videoconsolas, reproductores de música, etcétera) pueden conectarse entre sí o a Internet a través

de un punto de acceso de red inalámbrica. (htt19p. 1)

 11

Estándares

Un estándar es un conjunto de normas, acuerdos y recomendaciones técnicas que regulan la

transmisión de los sistemas de comunicación. El empleo de estos estándares presenta las

siguientes ventajas:

 Los productos de diferentes fabricantes que cumplen los estándares son totalmente

compatibles y, por tanto, pueden comunicarse entre ellos sin necesidad de utilizar

adaptadores.

 El mercado se amplía, ya que al existir compatibilidad entre los productos de diferentes

fabricantes, la oferta de productos será mayor, pudiendo derivar en precios más

competitivos. Esto se traduce en una mayor flexibilidad a la hora de elegir y utilizar

dispositivos.

 Se asegura la compatibilidad con productos futuros empleando la misma tecnología.

 Se reducen los costes de los productos.

 De esta forma, la estandarización evita que las empresas poseen arquitecturas cerradas que

derivan en monopolios, favoreciendo la interoperabilidad entre dispositivos de varios

fabricantes y la flexibilidad del mercado.

Tipos de Estándares

Existen dos tipos de estándares:

1. De facto: Son estándares con gran aceptación en el mercado, establecidos normalmente

por grupos de empresas y organizaciones, pero que aún no son oficiales.

2. De iure: Son estándares definidos por organizaciones o grupos oficiales.

(htt7p. 1)
 12

Capítulo 3 Distribución

Puntos de Red y Puntos de Acceso

Tabla 1
Puntos de Red y Puntos de Acceso del nivel 1

Ambientes
Nivel Switch VLAN Máscara subred rango de IP Puntos de red
(Aulas)
PR 101-01
101
AP 101-01
PR 102-01
102
AP 102-01
PR 103-01
103
EST 255.255.255.0 192.168.1.1 - 192.168.1.253 AP 103-01
SW PR 107-01
Primer piso 107
101 AP 107-01
PR 108-01
108
AP 108-01
Centro
PR 109-01
Federado
Oficina de PR 110-01
Autoevaluación DIR PR 110-02
Dirección PR 111-01

Fuente: elaboración propia

Tabla 2
Puntos de Red y Puntos de Acceso del nivel 2

Ambientes Switch
Nivel VLAN Máscara subred Rango de IP Puntos de red
(Aulas)
PR 201-01
201
AP 201-01
PR 202-01
202
AP 202-01
SW 201 PR 203-01
203
AP 203-01
206
Segundo piso EST 255.255.255.0 192.168.1.1 - 192.168.1.253 PR 206-01
(Aula
AP 206-01
académica)
207
PR 207-01
(Circulo de SW 208
AP 207-01
estudios)
208 SW 201 PR 208-01 al PR 208-17
Biblioteca PR 210-01 al PR 210-20

Fuente: elaboración propia

 13

Tabla 3
Puntos de Red y Puntos de Acceso del nivel 3

Nivel Ambiente Switch VLAN Máscara subred rango de IP Puntos de red

Aula 301 SW 301 PR 301-01 al PR 301-22
Aula 302 SW 302 PR 302-01 al PR 302-22
Aula 303 SW 303 PR 303-01 al PR 303-22
Aula 304 SW 304 PR 304-01 al PR 304-22
Aula 305 SW 305 EST PR 305-01 al PR 305-22
Aula 306 SW 306 255.255.255.0 192.168.1.1 - 192.168.1.253 PR 306-01 al PR 306-22
Aula 309 SW 309 PR 309-01 al PR 309-22
Aula 310 SW 310 PR 310-01 al PR 310-22
Tercer Aula 311 SW 311 PR 311-01 al PR 311-22
Piso Aula 312 SW 312 PR 312-01 al PR 312-22
Caja del CCI PR 313 - 01
Sub Red: 192.168.2.0
Secretaría de 255.255.255.192
192.168.2.2 - 192.168.2.62 PR 314 - 01
la EEPP IIS
DIR
Sala de SW 313 Sub Red: 192.168.2.64 PR 315 - 01 al PR 315 -
docentes 255.255.255.192 192.168.2.66 - 04
192.168.2.126
Jefatura CCI PR 316 - 01
Sala de 255.255.255.0 192.168.1.1 - 192.168.1.253 PR 319 - 01
EST
exposiciones AP 319 - 01

Fuente: elaboración propia

 14

Cámaras de Reconocimiento Facial y Cámaras de Vigilancia

Tabla 4
Cámaras del nivel 1

Nivel DVR Ambientes (Aulas) VLan Punto de Red Dirección IP

VCam CAM 101-01 192.168.0.1
101
VCamR CAMR 101-01 192.168.0.2
VCam CAM 102-01 192.168.0.3
102
VCamR CAMR 102-01 192.168.0.4
VCam CAM 103-01 192.168.0.5
103
VCamR CAMR 103-01 192.168.0.6
VCam CAM 107-01 192.168.0.7
107
VCamR CAMR 107-01 192.168.0.8
Primer Nivel DVR1 VCam CAM 108-01 192.168.0.9
108
VCamR CAMR 108-01 192.168.0.10
Centro federado VCam CAM 109-01 192.168.0.11
Oficina de
VCam CAM 110-01 192.168.0.12
autoevaluación
Dirección VCam CAM 111-01 192.168.0.13
VCam CAM 100-01 192.168.0.14
Pasillo VCam CAM 100-02 192.168.0.15
VCam CAM 100-03 192.168.0.16

Fuente: elaboración propia

Tabla 5
Cámaras del nivel 2

Nivel DVR Ambientes (Aulas) VLan Punto de Red Dirección IP

VCam CAM 201-01 192.168.0.17
201
VCamR CAMR 201-01 192.168.0.18
VCam CAM 202-01 192.168.0.19
202
VCamR CAMR 202-01 192.168.0.20
VCam CAM 203-01 192.168.0.21
203
VCamR CAMR 203-01 192.168.0.22
VCam CAM 204-01 192.168.0.23
204
VCamR CAMR 204-01 192.168.0.24
VCam CAM 205-01 192.168.0.25
205
VCamR CAMR 205-01 192.168.0.26
Segundo Nivel 206 VCam CAM 206-01 192.168.0.27
DVR2
(Aula académica) VCamR CAMR 206-01 192.168.0.28
Aula 207 VCam CAM 207-01 192.168.0.29
(Círculo de estudios) VCamR CAMR 207-01 192.168.0.30
VCam CAM 208-01 192.168.0.31
Aula 208
VCamR CAMR 208-01 192.168.0.32
VCam CAM 210-01 192.168.0.33
Biblioteca VCam CAM 210-02 192.168.0.34
VCam CAM 210-03 192.168.0.35
VCam CAM 200-01 192.168.0.36
Pasillos
VCam CAM 200-02 192.168.0.37

Fuente: elaboración propia

 15

Tabla 6
Cámaras del nivel 3

Nivel DVR Ambiente VLan Punto de Red Dirección IP

VCam CAM 301-01 192.168.0.38
Aula 301
VCamR CAMR 301-01 192.168.0.39
VCam CAM 302-01 192.168.0.40
Aula 302
VCamR CAMR 302-01 192.168.0.41
VCam CAM 303-01 192.168.0.42
Aula 303
VCamR CAMR 303-01 192.168.0.43
VCam CAM 304-01 192.168.0.44
Aula 304
VCamR CAMR 304-01 192.168.0.45
VCam CAM 305-01 192.168.0.46
Aula 305
VCamR CAMR 305-01 192.168.0.47
VCam CAM 306-01 192.168.0.48
Aula 306
VCamR CAMR 306-01 192.168.0.49
VCam CAM 309-01 192.168.0.50
Aula 309
VCamR CAMR 309-01 192.168.0.51
Tercer Nivel DVR3 VCam CAM 310-01 192.168.0.52
Aula 310
VCamR CAMR 310-01 192.168.0.53
VCam CAM 311-01 192.168.0.54
Aula 311
VCamR CAMR 311-01 192.168.0.55
VCam CAM 312-01 192.168.0.56
Aula 312
VCamR CAMR 312-01 192.168.0.57
Hall VCam CAM 300-01 192.168.0.58
Caja del CCI VCam CAM 313-01 192.168.0.59
Secretaría de la
VCam CAM 314-01 192.168.0.60
EEPP IIS
Sala de Docentes VCam CAM 315-01 192.168.0.61
Jefatura CCI VCam CAM 316-01 192.168.0.62
Sala de Exposiciones VCam CAM 319-01 192.168.0.63
VCam CAM 300-02 192.168.0.64
Pasillos
VCam CAM 300-03 192.168.0.65

Fuente: elaboración propia

 16

Capítulo 4 Justificaciones

1. Puntos de red

 Los puntos de red están ubicados en cada salón debido a que son puntos de conexión

de internet.

 Todos los puntos de red estarán asociados a un switch en específico.

2. Cámaras de vigilancia

 Se planteó poner cámaras de vigilancia en lugares estratégicos alrededor del pabellón para

tener seguridad y el ambiente más seguro, las cuales serán cámaras convencionales: ubicadas

en las paredes y apuntan en una sola dirección o cámaras domo: ubicadas en el techo y con

un mayor ángulo de visión.

 Se puso cámaras de vigilancia dentro de cada ambiente para tener una mayor

seguridad de los equipos de cómputo en cada uno de ellos.

3. Cámaras de reconocimiento facial

 Dichas cámaras son puestas en cada ambiente para el debido al control de asistencia

de los estudiantes y docentes, éstas están situadas en frente de la entrada, de forma

que capte los rostros frontalmente. Y, para un mayor enfoque, los ejes de la cámara

estarán ajustados calculando un ángulo de caída de 10º y un ángulo lateral menor de

25º.

4. Switch core

 Se consideró un switch core principal ubicado en la biblioteca el cual contendrá a

todos los switch de todos los pisos.

5. Switches

 Se consideró los switches a diferencia de los puntos de consolidación debido a que

no se supera los 90 metros de distancia según el estándar.

 17

6. Subneteo

 Se decidió hacer el subneteo ya que hay información muy sensible circulando en las

áreas administrativas o la de docentes. El subneteo servirá para limitar el número de

equipos que se puedan conectar a dicha vlan.

7. Access Point

 Se consideró este punto para dar acceso a una red inalámbrica a los estudiantes.

 Todos los access point estarán asociados a un switch en específico.

 18

Capítulo 5 Dispositivos Utilizados

Tabla 7
Descripción de dispositivos

Código Dispositivo Descripción

Es una cámara de reconocimiento facial ubicado
Cámara de Reconocimiento
CAMR XXX-XX cerca de la puerta para mantener el control de
Facial
asistencia.
Cámara de vigilancia para mantener controlado el
CAM XXX-XX Cámara de Vigilancia
flujo de personas en una determinada zona.
Punto de Red o Punto de Conexión a Red para el
PR XXX-XX Punto de Red
acceso a una conexión cableada.
Para establecer una conexión inalámbrica entre
PA XXX-XX Punto de Acceso
equipos.
SW XXX-XX Switch

Fuente: elaboración propia

 19

Conclusiones

 En base a los planos arquitectónicos que fueron proporcionados de la escuela profesional

de informática se realizó el diseño topológico de red para el primero, segundo y tercer

nivel de la escuela profesional.

 De acuerdo a los requerimientos de red se eligen los dispositivos y se realiza su adecuada

distribución topológica de redes LAN, inalámbricas, sistemas de seguridad y de

reconocimiento facial.

 Una adecuada segmentación permite organizar la red de manera lógica, logrando una

mejora significativa en el desarrollo académico, labores administrativas y seguridad en la

escuela profesional.
 20

Bibliografía

(s.f.). Obtenido de http://repositorio.usfq.edu.ec/bitstream/23000/6383/1/130874.pdf

(s.f.). Obtenido de https://es.slideshare.net/mjyadira/dispositivos-de-red-9383598

(s.f.). Obtenido de http://redestelematicas.com/el-switch-como-funciona-y-sus-principales-

caracteristicas/

(s.f.). Obtenido de https://softwarelab.org/es/que-es-un-router-y-un-modem-en-que-se-

diferencian/

(s.f.). Obtenido de https://www.ymant.com/blog/que-es-un-ap-access-point-y-que-usos-y-modos-

tiene

(s.f.). Obtenido de https://www.speedcheck.org/es/wiki/lan/

(s.f.). Obtenido de https://es.wikipedia.org/wiki/VLAN

(s.f.). Obtenido de

https://planificacionadministracionredes.readthedocs.io/es/latest/Tema02/Teoria.html#:~:t

ext=Un%20est%C3%A1ndar%20puede%20definir%2C%20por,de%20los%20sistemas%

20de%20comunicaci%C3%B3n.

(s.f.). Obtenido de https://sites.google.com/site/protocolosderedes2/modelo-osi

(s.f.). Obtenido de http://www.telepieza.com/wordpress/2008/03/09/los-diferentes-dispositivos-

de-conexion-en-redes-repetidor-hub-bridge-switch-router-y-gateway/

(s.f.). Obtenido de http://redestelematicas.com/el-switch-como-funciona-y-sus-principales-

caracteristicas/

(s.f.). Obtenido de https://www.linksys.com/us/p/P-E5400/

(s.f.). Obtenido de https://www.grsoluciones.pe/producto/access-point-tp-link-tl-wa901nd-

450mbpspoe
 21

(s.f.). Obtenido de https://bbgsec.com/surveillance-camera/nvr-network-video-recorder/

(s.f.). Obtenido de http://www.multitask.com.pa/noticias/diferencia-entre-nvr-y-dvr/

(s.f.). Obtenido de https://es.wikipedia.org/wiki/C%C3%A1mara_IP

(s.f.). Obtenido de https://es.wikipedia.org/wiki/C%C3%A1mara_IP

(s.f.). Obtenido de http://www.guiaspracticas.com/internet-y-redes/red-de-area-local-virtual-vlan

(s.f.). Obtenido de http://www.guiaspracticas.com/internet-y-redes/red-de-area-local-virtual-vlan

(s.f.). Obtenido de

https://es.m.wikipedia.org/wiki/Red_de_%C3%A1rea_local_inal%C3%A1mbrica
