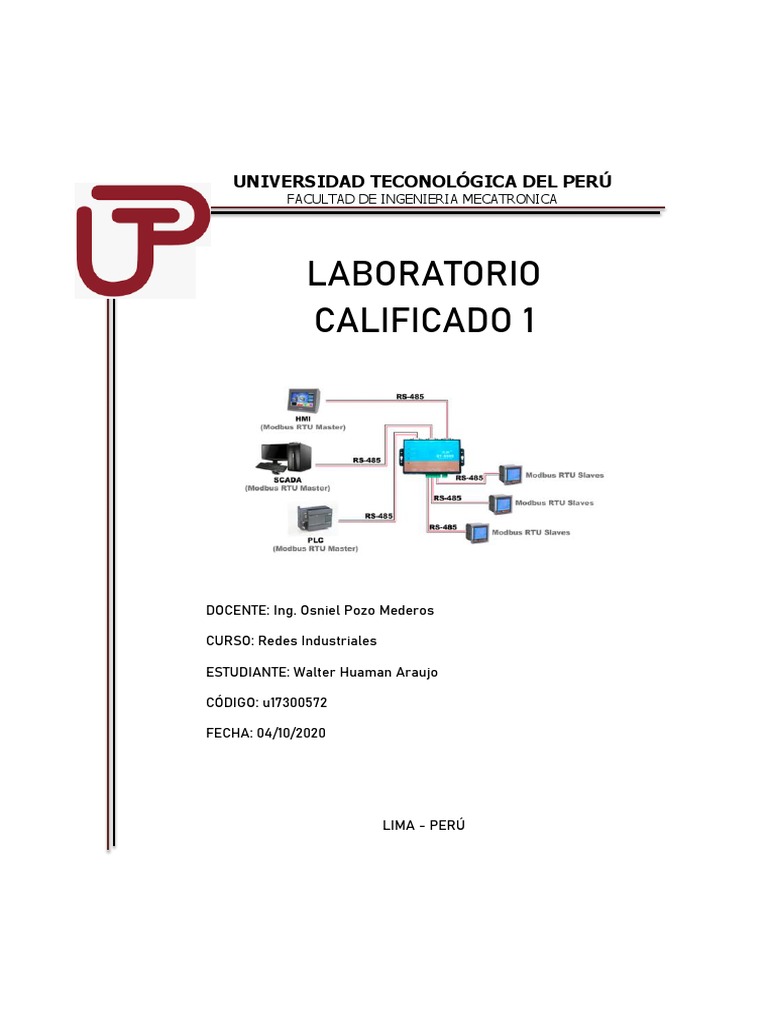

UNIVERSIDAD TECONOLÓGICA DEL PERÚ

FACULTAD DE INGENIERIA MECATRONICA

LABORATORIO
CALIFICADO 1

DOCENTE: Ing. Osniel Pozo Mederos

CURSO: Redes Industriales

ESTUDIANTE: Walter Huaman Araujo

CÓDIGO: u17300572

FECHA: 04/10/2020

LIMA - PERÚ
 LABORATORIO CALIFICADO 1

Comunicación Modbus TCP/IP

1. Configuramos el ModSim según lo indicado:

2. Configuramos cada uno de los registros tal como se muestra:

3. Configuramos como servidor el ModSim:

4. Digitamos el número de puerto:

5. Configuramos el ModScan según lo indicado:

6. Configuramos como maestro el ModScan:

7. Hacemos click en Show Traffic:

8. Se observa la trama de Moodbus TCP/IP

 9. Seleccionamos una trama para el análisis:

10. Análisis de trama:

ID del N° de bytes
dispositivo para datos

Código de 10 Registros para datos

la función

Registros Binario Decimal

00000000|01011110 94
00000000|10100000 160
00000001|00101110 302
00000000|00111100 60
00010111|01100110 5990

Registros Binario Decimal

00000001|10001010 394
00000110|11110000 1776
00001001|10111110 2494
00000001|10101001 425
00000000|11011100 220
Comunicación Modbus RTU
1. Configuramos en el Virtual Serial Port Kit los dos puertos en serie a comunicarse:

2. Configuramos el ModSim según lo indicado:

3. Configuramos cada uno de los registros tal como se muestra:

4. Configuramos como esclavo el ModSim:
5. Configuramos el ModScan según lo indicado:

6. Configuramos como Maestro el ModScan:

7. Hacemos click en Show Traffic:

8. Se observa la trama de Moodbus TCP/IP

9. Seleccionamos una trama para el análisis:

10. Análisis de tramas:

 Trama del Cliente

ID del Dirección de inicio

dispositivo –1 en el mapa de
registros: 649+1 CRC

Código de N° de registros
la función solicitados: 3

 Trama del Servidor:

ID del N° de bytes de
dispositivo datos: 6
CRC

Código de Registros Binario Decimal

la función 00000110|01100101 1637
00000001|10100010 418
00000001|10100010 407
 PROTOCOLO MODBUS

1. Protocolo Modbus en las comunicaciones industriales.

Este sistema de comunicación se usa generalmente para transmitir señales de los dispositivos de
instrumentación y control a un controlador principal o a un sistema de recolección de datos
(SCADA).

Entre sus aplicaciones destaca su uso en múltiples aplicaciones maestro-esclavo para monitorear
y programar dispositivos; para comunicarse entre dispositivos inteligentes y sensores e
instrumentos; para monitorear dispositivos de campo usando PC y HMI.

Existen varios tipos de versiones en el protocolo Modbus para el puerto serie y Ethernet, que se
utilizan para atender las necesidades específicas de los sistemas de automatización industrial en
las empresas. Por ejemplo, Modbus TCP se utiliza para Ethernet, y Modbus RTU y Modbus ASCII
para los puertos serie.

2. ¿En qué nivel de la pirámide CIM ubicaría a este protocolo?

El protocolo Modbus se ubica en el nivel de célula de la pirámide CIM. Estos protocolos permiten
el monitoreo y supervisión de la red de trabajo.

3. Ejemplos de su empleo en las redes industriales.

Modbus RTU:

Se usa con mayor frecuencia en aplicaciones industriales e instalaciones de producción

automatizada.

Modbus TCP:

Se usa en PLC (controladores industriales), Sistemas SCADA (visualizaciones y control básico de

procesos industriales) y Sensores y actuadores.

Modbus Plus:

Se usa en sistemas LAN para aplicaciones de control industrial, que permite a los dispositivos en
red intercambiar mensajes para el control y la supervisión de procesos en lugares remotos de la
planta industrial.
 Observaciones y conclusiones.

1. Se observó las trama del cliente con respecto al servidor del protocolo Modbus RTU son
diferentes en la sección datos.

2. Se observó que cuando se cierra la herramienta ModSim automáticamente ModScan

muestra un mensaje de alerta.

3. A traves de la configuración y posterior simulación de una comunicación industrial

mediante el uso de las herramientas ModSim y ModScan se logró conocer las
características y ventajas que ofrece el protocolo Modbus TCP/IP.

4. Se logró realizar la conexión entre dos dispositivos virtuales, bajo el modelo cliente –
servidor, mediante la configuración de dos puertos seriales con la herramienta Virtual
Serial Port Kit, ModSim y ModScan.

5. Se logró analizar la trama del protocolo Modbus TCP/IP y Modbus RTU comprobando de
esta manera la estructura y la información que proporciona.
