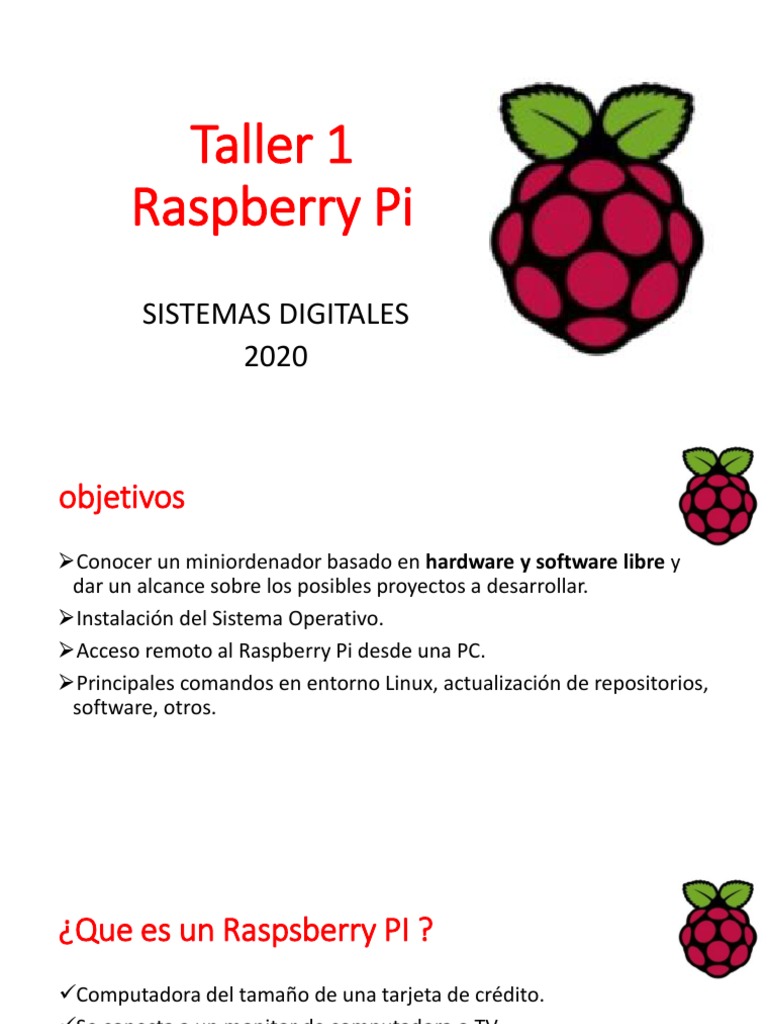

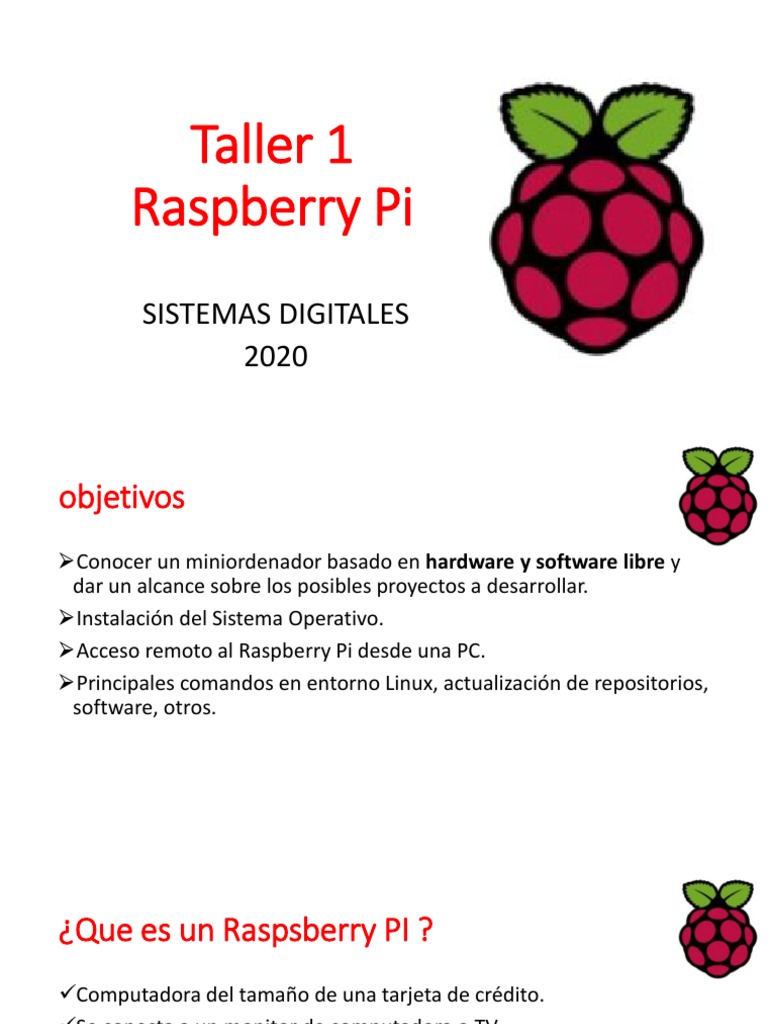

Taller 1

Raspberry Pi
SISTEMAS DIGITALES
2020
objetivos
Conocer un miniordenador basado en hardware y software libre y
dar un alcance sobre los posibles proyectos a desarrollar.
Instalación del Sistema Operativo.
Acceso remoto al Raspberry Pi desde una PC.
Principales comandos en entorno Linux, actualización de repositorios,
software, otros.
¿Que es un Raspsberry PI ?
Computadora del tamaño de una tarjeta de crédito.
Se conecta a un monitor de computadora o TV.
Utiliza teclado y mouse estándar.
Puede navegar por Internet y reproducir videos HD.
¡Interactuar con el mundo exterior!
¿Que es un Raspsberry PI ?
• Desarrollado en el Reino Unido por la Raspberry Pi Foundation para
promover la enseñanza de la informática básica en escuelas y países
en desarrollo.
• Nació con un propósito: incentivar la enseñanza de informática en el
entorno docente y creación de prototipos.
• Una Raspberry Pi es una placa de desarrollo basada en Linux.
• Permite gestionar una gran cantidad de datos.
Raspberry Pi
• Existen varios modelos de placas y su popularidad ha generado que
salgan al mercado diversidad de accesorios que suma funcionalidades
a la placa base, al igual que Arduino.
• Se ha convertido en un hardware muy popular debido a su bajo coste
y gran potencia ampliamente utilizado en proyectos de robótica, IoT e
Industria 4.0.
Open Source
• Freedom to Use: Libertad de uso, implica que todo el mundo puede
usar el producto y todo el contenido estará accesible al usuario.

• Freedom to Modify: Libertad para modificar, el código puede ser


modificado por el usuario ya que la licencia no discrimina esta acción.

• Freedom to Distribute: Libertad de distribución, significa que se da la


libertad para distribuir las versiones modificadas.
¿Que necesitamos?
Características generales
• Todos los modelos cuentan con un procesador Broadcom, que incluye
una central compatible con una unidad de procesamiento (CPU) y
unidad de procesamiento gráfico (GPU).
• La velocidad de la CPU varía de 700 MHz a 1,5 GHz para el Pi 4 y la
memoria RAM van desde 256 MB a 8 GB.
• Las tarjetas Secure Digital (SD) se utilizan para almacenar sistema
operativo y memoria del programa.
Raspberry Pi
Raspberry Pi 4 Model B+
Raspberry Pi 4 Model B+
Especificaciones

•Procesador de 64 bits ARM Cortex-A72 de 1.5 GHz


•Memoria RAM de 2, 4, 8 gigabytes
•Conectividad inalámbrica de 2.4 GHz y 5.0 GHz (IEEE
802.11b/g/n/ac)
•Bluetooth 5.0, BLE
•Puerto Ethernet Gigabit
•2 puertos USB 2.0
•2 puertos USB 3.0
•40 pines GPIO
•2 salidas de video con conectores micro HDMI y soporte para
video de hasta 4Kp60
•Salida compartida de audio y video compuesto
•Alimentación de 5V por puerto USB-C (mínimo requerido 3A)
•Slot para tarjetas microSD
•Puertos DSI para conectar una cámara Raspberry Pi y una
pantalla oficial Raspberry Pi
Raspberry Pi Module 4
Especificaciones
• Broadcom BCM2711 quad-core Cortex-A72
(ARM v8) 64-bit SoC @ 1.5GHz
• H.265 (HEVC) (up to 4Kp60 decode), H.264
(up to 1080p60 decode, 1080p30 encode)
• OpenGL ES 3.0 graphics
• Options for 1GB, 2GB, 4GB or 8GB LPDDR4-
3200 SDRAM (depending on variant)
• Options for 0GB ("Lite"), 8GB, 16GB or
32GB eMMC Flash memory (depending on
variant)
• Option for fully certified radio module:
2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac
wireless;
Bluetooth 5.0, BLE;
On-board electronic switch to select either
external or PCB trace antenna
Compute Module 4 IO Board
Especificaciones
• Conector de alimentación externa (+ 12V, + 5V)
• 2 x conectores HDMI 2.0 de tamaño completo
• 2 x conectores USB 2.0, con cabezal para dos
conectores adicionales
• Gigabit Ethernet RJ45
• Toma micro USB para actualizar Compute Module 4
• Zócalo de tarjeta microSD para variantes de Compute
Module 4 Lite (sin eMMC)
• Zócalo PCIe Gen 2 x1
• Conector de ventilador estándar
• 2 x conectores FPC de pantalla MIPI DSI (cable de 22
pines de 0,5 mm de paso)
• 2 x conectores FPC de cámara MIPI CSI-2 (cable de 22
pines de 0,5 mm de paso)
• Conectores HAT de Raspberry Pi estándar
• Reloj en tiempo real con toma de batería y capacidad
para activar el módulo de cómputo 4
Otros Modelos Raspberry Pi
Raspberry Pi 3 Model B+
Raspberry Pi 3 Model B+
Especificaciones
El Raspberry Pi 3 Model B + es la revisión final de la
gama Raspberry Pi 3.
•Broadcom BCM2837B0, Cortex-A53 (ARMv8) SoC de
64 bits a 1,4 GHz
•SDRAM LPDDR2 de 1 GB
•LAN inalámbrica IEEE 802.11.b / g / n / ac de 2,4 GHz y
5 GHz, Bluetooth 4.2, BLE
•Gigabit Ethernet sobre USB 2.0 (rendimiento máximo
300 Mbps)
•GPIO extendida de 40 pines
•HDMI de tamaño completo
•4 puertos USB 2.0
•Puerto de cámara CSI para conectar una cámara
•Puerto de pantalla DSI para conectar una pantalla táctil
•Salida estéreo de 4 polos y puerto de video compuesto
•Puerto micro SD para cargar su sistema operativo y
almacenar datos
•Entrada de alimentación de 5 V / 2,5 A CC
Raspberry Pi Zero W
Especificaciones
La Raspberry Pi Zero W amplía la familia Pi
Zero. Lanzado a fines de febrero de 2017, el
Pi Zero W tiene toda la funcionalidad del Pi
Zero original, pero viene con conectividad
adicional, que consiste en:
•LAN inalámbrica 802.11 b / g / n
•Bluetooth 4.1
•Bluetooth de baja energía
Al igual que el Pi Zero, también tiene:
•CPU de un solo núcleo de 1 GHz
•512 MB de RAM
•Puertos Mini HDMI y USB
•Alimentación micro USB
•Cabezal de 40 pines compatible con HAT
•Conector de cámara CSI
Raspberry Pi 3 Model A +
Especificaciones
•Broadcom BCM2837B0, Cortex-A53 (ARMv8) SoC de
64 bits a 1,4 GHz
•512 MB LPDDR2 SDRAM
•LAN inalámbrica IEEE 802.11.b / g / n / ac de 2,4 GHz
y 5 GHz, Bluetooth 4.2 / BLE
•GPIO extendida de 40 pines
•HDMI de tamaño completo
•Puertos USB 2.0 individuales
•Puerto de cámara CSI para conectar una cámara
•Puerto de pantalla DSI para conectar una pantalla
•Salida estéreo de 4 polos y puerto de video
compuesto
•Puerto micro SD para cargar su sistema operativo y
almacenar datos
•Entrada de alimentación de 5 V / 2,5 A CC
Compute Module 3+ Development Kit
Especificaciones
El kit de desarrollo Compute Module 3+ está diseñado para
desarrollar aplicaciones industriales.
El kit incluye la placa Compute Module IO (CMIO), que es una
placa de conexión simple de código abierto.
La placa alberga 120 pines GPIO, un puerto HDMI, un puerto
USB, dos puertos de cámara y dos puertos de pantalla.
Distribución de GPIO de los diferentes
modelos de Raspberry Pi de 40 pines

GPIO son las siglas de General Purpose Input/Output, es decir, Entrada/Salida de propósito general.
Son pines que se pueden configurar para realizar distintas funciones, de ahí que sean de propósito
general y no para un uso específico.
Distribución de GPIO de los diferentes
modelos de Raspberry Pi de 40 pines
Será el usuario quien pueda configurar estos pines GPIO para que hagan lo que se necesite desde
consola o por un programa en Python.

Se pueden conectar componentes o módulos creados


específicamente para la Raspberry Pi .
Son famosos hats o sombreros que puedes encontrar en
el mercado. Van montados sobre la placa Raspberry
Pi, coincidiendo con los GPIO.
Los hay de muchos tipos, desde los que sirven para
controlar motores, hasta otros para crear un cluster de
cómputo, panel de LEDs, TV DVB, pantallas LCD, etc.
Distribución de GPIO de los diferentes
modelos de Raspberry Pi de 40 pines

•Raspberry Pi 1 Model B Rev 1.0, con 26-pin


ligeramente diferente al de la Rev2.
•Raspberry Pi 1 Model A y B Rev 2.0, ambos
modelos con 26-pin.
•Rapsberry Pi Model A+, B+, 2B, 3B, 3B+, Zero y
Zero W, y también los modelos de 4. Todos ellos
con un cabezal de 40-pin GPIO.
Distribución de GPIO de los diferentes
modelos de Raspberry Pi de 40 pines
Voltajes
Dos pines de 5V y dos pines de 3V3 están presentes en la placa, así como
varios pines de tierra (0V), que no son configurables.
Salidas
Un pin GPIO designado como pin de salida se puede configurar en alto (3V3)
o bajo (0V).
Entradas
Un pin GPIO designado como pin de entrada se puede leer como alto (3V3) o
bajo (0V). Esto se hace más fácil con el uso de resistencias internas pull-up o
pull-down. Los pines GPIO2 y GPIO3 tienen resistencias pull-up fijas, pero
para otros pines esto se puede configurar en el software.
Distribución de GPIO de los
diferentes modelos de
Raspberry Pi de 40 pines

Se puede acceder a una referencia útil en la Raspberry Pi


abriendo una ventana de terminal y ejecutando el comando
pinout.
Otras tarjetas de desarrollo

BeagleBone
Asus TinkerBoard

Odroid Banana Pi
Sistema Operativo
La Raspberry Pi cuenta con un completo
sistema operativo, con entorno gráfico y
herramientas de programación de diverso
tipo.
GNU/Linux es el nombre correcto del sistema
operativo que lleva la Raspberry Pi. Raspbian
y Debian no son más que distribuciones de
este sistema operativo.
GNU quiere decir GNU's Not Unix, es decir,
GNU no es Unix.
Software Libre
En 1983 Richard M. Stallman, que trabajaba como investigador en el AI
Lab del MIT, decidió empezar el proyecto GNU con el objetivo de hacer
innecesario el uso de cualquier otro software no libre. En 1985 crea la
Free Software Foundation con el objetivo de difundir el movimiento del
software libre y de ayudar al desarrollo del sistema GNU.
El software libre puede ser
utilizado, estudiado,
modificado, copiado y
redistribuido sin
restricciones. Habitualmente
el software libre suele ser
además gratuito, pero no
necesariamente.
Richard Mathew Stallman
Sistema Operativo Raspberry Pi

• La Fundación proporciona Raspberry PI OS


anteriormente Raspbian, una distribución de
Linux basada en Debian.
• Otras distribuciones de terceros: Ubuntu,
Windows 10 IOT Core, RISC OS, otros.
• Raspberry Promueve Python y Scratch como el
principal lenguaje de programación.
Sistema Operativo Raspberry Pi
Aunque en la página de Raspberry se tiene una gran cantidad de
sistemas operativos para instalar, se recomienda Raspberry PI OS
anteriormente Raspbian.
Se puede descargar aquí: https://www.raspberrypi.org/software/
Raspberry PI OS
Ubuntu
Otros Sistemas Operativos
Páginas de las cuales podemos obtener el
SO:
https://www.raspberrypi.org/software/ (Página Oficial de Raspberry Pi)
Instalar Raspberry Pi Imager
Establecer una comunicación entre nuestro
ordenador y nuestra Raspberry Pi por conexión
SSH
¿Qué es una conexión SSH?
Secure Shell, que en español se lee como intérprete de órdenes seguro,
es un protocolo que sirve para obtener acceso a máquinas remotas a
través de una red. Nos permite tener un manejo completo de la
computadora mediante un intérprete de comandos. Permitiendo viajar
a otra máquina para manipularla de manera remota como si se
estuviese enfrente de ella.
Actualmente se utiliza el protocolo X11 que es el encargado de mostrar
la información gráfica de forma totalmente independiente del sistema
operativo.
Establecer una comunicación entre nuestro
ordenador y nuestra Raspberry Pi por conexión
SSH
Establecer una comunicación entre nuestro ordenador y nuestra
Raspberry Pi por conexión SSH

Esta conexión nos permite acceder al terminal de nuestra Raspberry Pi


sin la necesidad de usar periféricos como monitores, teclado y mouse
extras.
Establecer una comunicación entre nuestro
ordenador y nuestra Raspberry Pi por conexión
SSH
Descarga del programa ejecutable PUTTY

Para llevar a cabo esta comunicación debemos primero descargar


PUTTY, que es un programa ejecutable y puede descargarse
directamente desde la siguiente página web:

http://www.putty.org/
Establecer una comunicación entre nuestro
ordenador y nuestra Raspberry Pi por conexión
SSH
Establecer una comunicación entre nuestro
ordenador y nuestra Raspberry Pi por conexión
SSH
• Terminada la descarga del programa PUTTY, estableceremos la
comunicación entre nuestro ordenador y nuestra Raspberry Pi a nivel
IP, se realizará utilizando configuraciones de IP estáticas.

Comunicación entre PC y la Raspberry Pi

Es importante recordar que ambas IP, del ordenador y la Raspberry Pi, deben estar en el mismo segmento
Configuración IP de nuestro Ordenador
Configuración IP de nuestra Raspberry Pi
Para realizar la configuración IP de nuestra Raspberry Pi debemos
introducir nuestra tarjeta micro SD (con el sistema operativo instalado
previamente) a nuestro ordenador y buscaremos en ella el archivo
“cmdline”.
Configuración IP de nuestra Raspberry Pi
Al final del texto de este archivo escribiremos la configuración para la IP estática de nuestra Raspberry, esta
configuración la escribiremos respetando el siguiente formato ya que debemos incluir toda la información
requerida.
ip=<IP cliente> <IP servidor> <gateway> <mask> <nombre de cliente> <dispositivo> <config automática>

<IP cliente> IP del cliente (IP de la Raspberry Pi).


<IP servidor> IP del servidor (no tenemos servidor por lo tanto lo dejaremos vacío).
<gateway> La puerta de enlace predetermina (IP estática de nuestro ordenador).
<mask> La máscara de red (será la configuración que nos apareció por defecto en el
protocolo de Internet versión 4).
<nombre de cliente> El nombre del cliente (rpi, que es un descriptor de Raspberry).
<dispositivo> El dispositivo por el cual nos conectaremos (utilizaremos el puerto wlan0).
<config automática> Si se desea una configuración automática o no (dejaremos la configuración
automática apagada).
Configuración IP de nuestra Raspberry Pi

Toda esta información será escrita y separada por dos puntos, este será
el texto que debemos introducir en el archivo cmdline, habrá dos
puntos juntos y esto es así porque no tendremos servidor.

ip=192.168.0.7::192.168.0.255:255.255.255.0:rpi:wlan0:off
Configuración IP de nuestra Raspberry Pi

Debemos tener cuidado con el ultimo carácter oculto que es un salto de línea y este se encuentra al final del
texto, debemos borrarlo porque si no la configuración no será exitosa y no podremos establecer la conexión SSH.

Una vez terminada la configuración IP de nuestra Raspberry Pi guardaremos los cambios realizados.

….
Comprobando comunicación
• En este punto debemos también tener respuesta a pruebas de ping
de nuestra Raspberry con IP (192.168.0.7). Ingresamos el comando
ping 192.168.0.7
Comunicación SSH
Una vez realizada la comprobación
ejecutaremos el programa PUTTY, en la
opción que dice “Host Name (or IP
address)” colocamos la dirección IP de
nuestra Raspberry PI (192.168.0.7), en
la opción que dice “Connection type”
seleccionamos SSH y para finalizar
hacemos clic en “Open”. Nos aparecerá
una ventana de alerta y le daremos a
“Yes” (en la próximas veces no
aparecerá mas).
Comunicación SSH
Esto nos permitirá tener acceso a la terminal de comando de nuestra
Raspberry Pi.

Por defecto las credenciales son:

Usuario = pi
Contraseña = raspberry

(por defecto la contraseña no se


podrá ver en el terminal)
Establecer una comunicación entre nuestro
ordenador y nuestra Raspberry Pi por conexión
VNC
Virtual Network Computing son las siglas de esta herramienta de
control remoto de ordenadores, solo necesitas conexión a Internet y
otro ordenador, no tiene ningún tipo de restricción geográfica.

Comunicación entre PC y la Raspberry Pi

Es importante recordar que ambas IP, del ordenador y la Raspberry Pi, deben estar en el mismo segmento
Descargar VNC en nuestro Ordenador
Se recomienda ejecutar “VNC Viewer for Google Chrome” que es una
aplicación de Chrome la cual le permitirá acceder al escritorio de su
Raspberry Pi, se utilizará esta aplicación debido a que posee una mejor
respuesta y calidad de imagen.

Podemos descargarla de la siguiente página:

https://chrome.google.com/webstore/detail/vnc%C2%AE-viewer-for-
google-ch/iabmpiboiopbgfabjmgeedhcmjenhbla
Descargar VNC en nuestro Ordenador
Descargar VNC en nuestro Ordenador

Elegiremos la opción “AÑADIR A CHROME” y nos aparecerá el siguiente


recuadro que nos pregunta si queremos instalar VNC Viewer for Google
Chrome y haremos clic en “Añadir aplicación”
Descargar VNC en nuestro Ordenador
Aparecerá en el extremo inferior izquierdo de nuestro escritorio la
siguiente ventana, esperaremos a que termine de descargar y listo.
Una vez terminada la instalación del programa VNC podemos ejecutarla
y no podremos conectar de manera remota con el escritorio de nuestra
Raspberry Pi.
Descargar VNC en nuestro Ordenador
Nos pedirá la contraseña, esta contraseña será la que nosotros
hayamos determinamos anteriormente en la terminal de nuestra
Raspberry Pi.

Por defecto las credenciales son:

Usuario = pi
Contraseña = raspberry

(por defecto la contraseña no se


podrá ver en el terminal)
Configuración del SO
raspi-config sirve para configurar
el Sistema Operativo: La forma de
presentación es al estilo MSDOS.
Con esto conseguimos configurar
nuestro Sistema Operativo
navegando a través de una serie
de opciones.
Configuración del SO
1 Expand_Filesystem: Nos permite expandir el Sistema Operativo para que
utilice todo el espacio disponible de la tarjeta. Como la imagen que se utiliza
en la instalación de Raspbian es de aproximadamente de 2GB, si usamos una
SD/microSD de mayor tamaño, el resto del espacio se queda sin utilizar. Esta
operación puede tardar unos minutos en completarse y una vez finalizado
tendremos toda la capacidad de la tarjeta SD/microSD disponible.
2 Change User Password: Nos permite cambiar la contraseña del usuario pi
en la Raspberry Pi que por defecto es raspberry.
3 Entable Boot to Desktop: Raspbian por defecto arranca en modo texto. Si
queremos arrancar en modo gráfico, utilizaremos esta opción para
indicárselo al sistema. Si preferimos el modo texto, siempre podremos
ingresar en modo gráfico introduciendo en la terminal el siguiente comando:
starx
Configuración del SO
4 Internationalisation Options: Permite modificar el lenguaje del
Sistema Operativo, la zona horaria y la distribución del teclado. Nos
aparecerá la siguiente pantalla con 3 sub-opciones.
Configuración del SO
I1 Change_Locale: Se utiliza para seleccionar el idioma, el conjunto de
caracteres asociado, la moneda, etc. Para utilizar el español tendrás
que elegir es_ES.UTF8.
Configuración del SO
• I2 Change Timezone. Nuestra Raspberry Pi está configurada para
detectar la fecha y hora desde Internet automáticamente cuando se
enciende, pero la primera vez que arranca, le tendremos que indicar
la zona horaria en la que nos encontramos.
Configuración del SO

• I3 Change Keyboard Layout. Permite cambiar la configuración del


teclado. Es recomendable seleccionar el teclado predeterminado PC
genérico 105 teclas (intl). Luego seleccionar el idioma del teclado, que
en nuestro caso será Español.
Configuración del SO
• 5 Enable Camera: Sirve para activar la cámara de la Raspberry Pi.
Activándola se activa el puerto para que haya comunicación entre la
CPU y el controlador de la cámara.
Configuración del SO
• 7 Overclock: Podremos seleccionar entre varias configuraciones para
forzar la velocidad del procesador. Modificar la velocidad reduce la
vida del dispositivo, generará más calor. Por lo tanto es recomendable
tener disipadores que ayuden a disminuir la temperatura.
Configuración del SO
8 Advanced Options: Esta opción presenta otro sub-menú con 7 sub-
opciones. Importante la del SSH (para poder manejar la Raspberry
Pi desde cualquier dispositivo).
Configuración del SO
• A1 Overscan: Sirve para borrar las líneas negras que aparecen en algunos monitores o televisores.
• A2 Hostname: Es el nombre de la Raspberry Pi en la red. No es necesario realizar ningún cambio.
• A3 Memory Split: Te permite seleccionar la cantidad de memoria compartida entre la CPU y la
GPU. Si vas a utilizar la Raspberry Pi como Media Center, tal vez tengas que modificar esta opción
para darle mayor fluidez a la reproducción de vídeo.
• A4 Enable SSH: Secure Shell, se utiliza para acceder a la Raspberry Pi remotamente desde un
cliente SSH. Es una forma segura de conectarse a través de la red a la Raspberry Pi.
• A5 SPI: Sirve para activar el uso de circuitos integrados con nuestra Raspberry Pi.
• A6 Audio: Opción para activar la salida de audio. No ese necesario tocarla sobre todo si vamos a
usar HDMI.
• A7 Update: Sirve para actualizar el sistema, y si hay nuevas versiones de las librerías o programas
instalados se descargarán e instalarán las últimas versiones.
¿Cómo actualizo mi Raspberry Pi?
¿Cómo actualizo mi Raspberry Pi?
Una vez actualizados todos los programas comprobaremos la versión del kernel que tenemos:

Si vemos que es una versión muy antigua, actualizaremos nuestro kernel ya que trae mejoras como
gestión de energía y soporte actualizado para los puertos GPIO entre otras cosas. Para actualizar
nuestro kernel ejecutaremos el siguiente comando:

Veremos como se descarga el kernel de los repositorios github y se instala. Una vez termine la
actualización, nos pedirá que reiniciemos para que los cambios surjan efecto.
Comandos Básicos de Linux
ls - Abreviación para listing (listado), ls proporciona un lista de los contenidos
del directorio actual.
cd-Las siglas para change directory (cambio de directorio), cd le permite navegar
a través del sistema de archivos.
mv- El comando move (mover) tiene dos propósitos en Linux: permitir que un
archivo sea trasladado de un directorio a otro, y también permitir que los
archivos sean renombrados. El comando es invocado en la siguiente forma: mv
viejoarchivo nuevoarchivo.
rm - Abreviación para remove (remover), rm elimina archivos. Cualquier archivo
(o lista de archivos) escrito después del nombre del comando será eliminado.
rmdir - El comando rmdir es permite borrar directorios una vez que éstos han
quedado vacíos de archivos con comando rm.
mkdir-Es el opuesto a rmdir. El comando mkdir crea nuevos directorios. Por
ejemplo, escribir mkdir Micarpeta en la terminal.
Directorios visibles
• boot-Este directorio contiene el núcleo Linux y otros paquetes necesarios
para iniciar la RasPi.
• bin-Los archivos binarios relacionados con el sistema operativo. Por
ejemplo, los archivos requeridos para ejecutar la GUI son almacenados
aquí.
• dev-Este es un directorio virtual, que no existe en realidad sobre la tarjeta
SD. Todos los dispositivos conectados al sistema (incluyendo los
dispositivos de almacenamiento, la tarjeta de sonido y el puerto HDMI)
pueden accederse desde aquí.
• etc-Este directorio almacena diversos archivos de configuración,
incluyendo la lista de los usuarios y sus contraseñas cifradas.
• home-Cada usuario tiene un subdirectorio bajo este directorio para
almacenar todos sus archivos personales.
Directorios visibles
• lib-Este directorio es un espacio de almacenamiento para las bibliotecas o
librerías, que son trozos de código compartido requeridos por numerosas
aplicaciones.
• media-Este es un directorio especial para los dispositivos de
almacenamiento extraíbles, como las memorias USB o las unidades de CD
externas.
• mnt-Esta carpeta es utilizada para montar manualmente los dispositivos de
almacenamiento, tales como los discos duros externos.
• opt-Este directorio almacena el software opcional que no forma parte del
sistema operativo en sí. Si instala un nuevo software en la RasPi.
• proc-Este es otro directorio virtual, que contiene información sobre los
programas en ejecución que en Linux son conocidos como procesos.
Directorios visibles
• sbin-Este directorio almacena archivos binarios especiales,
principalmente utilizado por la cuenta root (superusuario) para
mantenimiento del sistema.
• sys-En este directorio es donde se almacenan los archivos especiales
del sistema operativo.
• tmp-Los archivos temporales se almacenan aquí automáticamente.
• usr-Este directorio proporciona almacenamiento para los programas
accesibles por el usuario.
• var-Este es un directorio virtual que utilizan los programas para
almacenar valores que cambian o variables.
Desarrollos de UDEP
Desarrollos de UDEP
Desarrollos de UDEP
Distribución de GPIO de los
diferentes modelos de
Raspberry Pi de 40 pines

Se puede acceder a una referencia útil en la Raspberry Pi


abriendo una ventana de terminal y ejecutando el comando
pinout.
Usando GPIO – Entrada Digital

• Crear un archivo llamado button.py

En el terminal escribimos:
Usando GPIO – Salida Digital

• Crear un archivo llamado blink.py

En el terminal escribimos:
Accediendo a la cámara
Activar cámara de Raspberry Pi
• $ sudo raspi-config

Sí para habilitarlo y, a continuación, continúe y reinicie:


Encender cámara
Con la cámara ya conectada y configurada, vamos a probarla sacando una foto mediante
el siguiente comando:
¿Qué es Python?
Es un lenguaje de programación
interpretado, multiparadigma y
multiplataforma usado, principalmente, en
Big Data, AI (Inteligencia Artificial), Data
Science, frameworks de pruebas y desarrollo
web. Esto lo convierte en un lenguaje de
propósito general de gran nivel debido a su
extensa biblioteca, cuya colección ofrece una
amplia gama de instalaciones.
¿Cuáles son las características de Python?
El lenguaje Python se caracteriza por ser simple, rápido y tener una curva de aprendizaje amigable y
corta. Está desarrollado bajo una licencia de código abierto, por lo que es de libre uso y distribución.

Pero ¿qué quiere decir “interpretado”, “multiparadigma” y “multiplataforma”? Te lo explicamos en


sencillo:

• Interpretado: significa que Python “interpreta” el código del programador, es decir, lo traduce y lo
ejecuta a la vez.
• Multiparadigma: porque es un lenguaje de programación que admite el uso de varios paradigmas
de programación (modelos de desarrollo), por lo que no exige a los programadores un estilo único
de programación. Programación orientada a objetos (combina datos y acciones asociadas
“métodos” en estructuras lógicas “objetos”), programación imperativa (secuencia claramente
definida de instrucciones). y programación funcional (programación declarativa basado en el uso
de funciones, sus expresiones pueden ser asignadas a variables).
• Multiplataforma: el lenguaje Python puede ejecutarse en diferentes sistemas operativos como
Unix, Linux, macOS y Windows.
Programar en Python
Para empezar a programar en el lenguaje de programación Python, es
necesario instalar un segundo programa en nuestro equipo. Nos
referimos a un editor de código fuente, también conocido como IDE
(Integrated Development Environment). Se trata de una herramienta
diseñada para editar el código fuente de diversos lenguajes de
programación como Python. No existe programador en el mundo que
no use uno.
¿Sabías que varias empresas que dependen
de los desarrolladores de Python?
Las empresas están trabajando en las habilidades de Python y la
experiencia de los programadores para lograr mucho más.
Algunos puestos:
• Científico de datos
• Ingeniero de DevOps
• Desarrollador Python
• Ingeniero de programación superior
• Desarrollador de software
• Ingeniero de software
Veremos el uso de
Usando nuestra cámara de Raspberry Pi
Usando nuestra cámara de Raspberry Pi
Vista previa Esta opción nos permite visualizar en tiempo real la imagen de la cámara,
además de poder ajustar los parámetros como brillo.
Crearemos un ejemplo que nos permita ver la vista previa y guarde la foto.
Lo guardamos y lo ejecutamos como cualquier otro programa de python mediante consola.
Usando nuestra cámara de Raspberry Pi
Resolución Esensor de la cámara tiene una resolución de 2592x1944 píxeles (aproximadamente 5
mega píxeles)

Velocidad de Obturación Otra característica que me


gusto mucho es que puedes controlar la velocidad de
obturación, lo que te permite sacar fotografías a un
mas profesionales. Los valores de dan en micro
segundos.

Brillo Ademas de todas las anteriores igual se puede


ajustar el brillo basta con asignar un valor del 0 al 100 .
Usando nuestra cámara de Raspberry Pi
Efectos de imagen La Picam cuenta con efectos de cámara, algunos
son: 'negative' , 'solarize' y 'gpen‘.
GRACIAS
Ing. Mgtr. Juan Carlos Soto Bohórquez
juan.soto@udep.edu.pe

También podría gustarte
