m rm u n » iiin r n ii m m m k

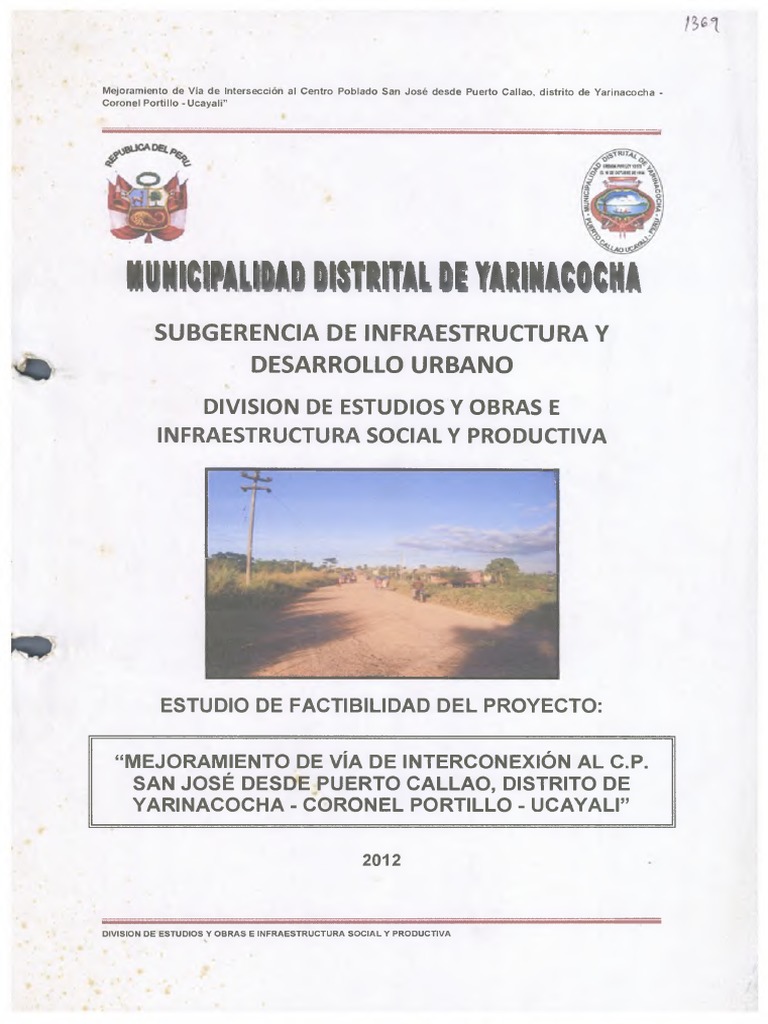

SUBGERENCIA DE INFRAESTRUCTURA Y
DESARROLLO URBANO
DIVISION DE ESTUDIOS Y OBRAS E
INFRAESTRUCTURA SOCIAL Y PRODUCTIVA
2012
D IV ISIO N D E E S T U D IO S Y O B R A S E IN F R A E S T R U C T U R A S O C IA L Y P R O D U C T IV A
Mejoramiento de Vía de Intersección al Centro Poblado San José desde Puerto Callao, d istrito de Yarinacocha -
Coronel P ortillo - Ucayaii”
INDICE
1. RESUMEN EJEC UTIVO
2. ASPECTOS GENERALES
3. IDENTIFICACIÓN
4. FO RM U LACIÓ N Y EVALUACIÓ N
D IV ISIO N D E E S T U D IO S Y O B R A S E IN F R A E S T R U C T U R A S O C IA L Y P R O D U C T IV A
Mejoramiento de Vía de Intersección al Centro Poblado San José desde Puerto Callao, d is trito de Yarinacocha -
Coronel P ortillo - Ucayali”
6. A N EXO S
DIV ISIO N D E E S T U D IO S Y O B R A S E IN F R A E S T R U C T U R A S O C IA L Y P R O D U C T IV A
FACTIBILIDAD DEL PROYECTO: “ MEJORAMIENTO DE VÍA DE INTERCONEXIÓN AL C.P. SAN JOSÉ DESDE PUERTO CALLAO,
DISTRITO DE YARINACOCHA - CORONEL PORTILLO - UCAYALI”
RESUMEN EJECUTIVO
FACTIBILIDAD DEL PROYECTO:
"MEJORAMIENTO DE INTERCONEXION
AL C. P. SAN JO SE DESDE PUERTO
CALLAO, DISTRITO DE YARINACOCHA -
CORONEL PORTILLO - UCAYALI"
D IV ISIO N D E E S T U D IO S Y O B R A S E IN F R A E S T R U C T U R A S O C IA L Y P R O D U C T IV A
FACTIBILIDAD DEL PROYECTO
1. RESUMEN EJECUTIVO
A. NOMBRE DEL PROYECTO INVERSION PÚBLICA
El proyecto se denomina: “MEJORAMIENTO DE VÍA DE INTERCONEXIÓN AL
C.P. SAN JOSÉ DESDE PUERTO CALLAO , DISTRITO DE YARINACOCHA,
CORONEL PORTILLO - UCAYALI” .
FORM ATO 4
BALANCE DE LA O FER TA - DEMANDA EN EL SERVICIO DE LA VIA
Situación Sin Situación Con
Características Und. Brecha
Proyecto Proyecto
Ind ice M edio D ia rio ÍMD Veh/d ía 6 ,6 4 9 .0 0 1 0 ,1 6 2 .0 0 3 ,5 1 3 .0 0
V e lo c id a d D irectriz kph 2 5 .0 0 4 0 .0 0 1 5 .0 0
P e n d ie n te M áxim a % 4.0 0 2 .0 0 2 .0 0
A n ch o d e S u p e rfic ie d e R o d a d u ra m 6 .5 0 8 .0 0 - 1 0 .0 0 3 .5 0
S u p e rfic ie d e R o d a d u ra d e o rd e n
s u p e rio r m2 3 0 ,4 8 8 .2 5 4 8 ,7 5 4 .7 0 18 ,2 6 6 .4 5
A ncho d e B e rm a a c/la d o m 0.0 0 2 .0 0 2 .0 0
B o m b e o T ra n s v e rs a l % 0 .0 0 2 .0 0 2 .0 0
A lc a n ta rilla s A lc a n ta rilla s de
D re n a je P luvial
c o lm a ta d a s A lc a n ta rilla s d e C °A ° C °A °
T ip o de P a vim e n to tip o A firm a d o P a vim e n to ríg id o Bueno
C a n a le ta s a b ie rta s m3 no existe 1 5 2 1 .0 3 Bueno
C a n a le ta s c e rra d a s m3 n o e xiste 4 4 0 .3 9 B uen o
M a rtillo s y ra m p a s m2 n o e xiste 2 3 8 1 .4 9 B ueno
P uen te U nd. m uy pequeño d e a c u e rd o a la via B uen o
P a ra d e ro U nd. n o e xiste 5 .0 0 Bueno
B ancas U nd. n o e xiste 5 .0 0 Bueno
S a rd in e le s m3 no existe 1 1 7 .0 0 Bueno
S e m á fo ro s U nd. n o e xiste 3 .0 0 Bueno
C o n e x io n e s d o m ic ilia ria s c o rta s U nd. no e xiste 8 7 .0 0 B uen o
C o n e x io n e s d o m ic ilia ria s la rg a s U nd. n o e xiste 8 2 .0 0 Bueno
In s ta la c . De tu b . PVC U F e n la via m. n o e xiste 4 ,7 7 7 .9 0 Bueno
In s ta la c . De tu b . PVC d ia m . 2 0 0 e n \í m. n o e xiste 3 ,2 3 7 .3 7 Bueno
In s ta la c . B uzón C ° A ° e n la via U nd. no e xiste 6 1 .0 0 Bueno
C o n e x io n e s d o m ic . D e s a g ü e e n la vi U nd. no e xiste 1 5 5 .0 0 Bueno
NOTA: Las ca ra cte risitica s técn icas del P royecto están de acuerdo con la dem anda proyectada
ANALISIS TÉCNICO DEL PROYECTO.
Para el diseño preliminar del proyecto se ha seguido las Normas Peruanas para el
diseño de Carreteras, la vía objeto de estudio cuyas características geométricas a
utilizar son las siguientes:
El proyecto considera el Mejoramiento de la infraestructura vial, consistente en la
construcción de un pavimento rígido, en 4,690.50ml de vía, con un área total de
48,574.70m2. En la progresiva 0+00.00 a la 1+600.00 desde Jr. 03 de Octubre
hasta la progresiva 1+600.00 se consideran 1600ml de vía con 02 calzadas de
3.60m en cada dirección con Bermas de 1.80m, en la progresiva 1+600.00 a la
progresiva 1+800.00 se considera 200ml de vía con 02 calzadas de 3.00m en cada
dirección con Bermas de 1.00m, en la progresiva 1+800.00 a la progresiva
2+260.00 se considera 460ml de vía con 02 calzadas de 3.60m en cada dirección
con Bermas de 1.80m, en la progresiva 2+260.00 a la progresiva 2+740.00 se
considera 480ml de vía con 02 calzadas de 3.00m en cada dirección con Bermas
de 1.00m y en la progresiva 2+740.00 a la progresiva 4+690.50 se considera
1950.50ml de vía con 02 calzadas de 3.60m en cada dirección con Bermas de
1.80m, con la construcción de un pavimento rígido de concreto, armado con fibras
de bajo contenido de carbono de fc=210kg/cm 2, de espesor 0.20m, con base
Granular de clasificación A-2-4 y espesor E=20cm.
Para el tránsito peatonal se plantea la construcción de 2,381.49m2 de rampas y
martillos de concreto F C=140 KG/CM2.
Obras de drenaje pluvial con la construcción de canaletas de concreto armado a
tajo abierto y canaletas techadas de concreto armado en los cruces de vías con
rejillas de acero a ambos lados de las vías, de sección hidráulica, ancho y
profundidad variable.
Sistema de muro de contención - suelo reforzado (terramesh verde) suministro e
instalación de sistema Terramesh verde (2.00 x 4.00 x 0.60) 33,390.00 unidades.
Construcción de 05 paraderos de concreto FC=140 KG/CM2 en cimentación de
paradero, con estructura de madera y cobertura con planchas de calamina
onduline color rojo.
Construcción, de 95.00ml de muro de contención de concreto armado de
f'c=210kg/cm 2, con la finalidad de confinar e impermeabilizar la estructura de.
pavimento y las veredas.
Protección de la estructura del pavimento mediante el colocado de geotextil no
tejido anticontaminante, entre la sub rasante y base granular
Impermeabilización de las zonas críticas o zonas con presencia de material
orgánico con alta humedad (suelo de clasificación Pt) con el colocado de
Geosinteticos entre el material orgánico y el material de relleno.
Estabilización de la sub rasante (altura máxima 30cm.), hasta lograr un CBR>10%
con la utilización de aditivos Orgánicos de acuerdo a la Norma MTC E 1109-2004
NORMA TÉCNICA DE ESTABILIZADORES QUÍMICOS en el cruce con la Av.
Tupac Amaru
Construcción de 09 alcantarillas rectangular de concreto armado: 01: alcantarilla
rectangular de concreto armado de 1.60m. x 1.00m. x 32.50m. en progresiva
0+126.95, 02: alcantarilla rectangular de concreto armado de 2.00m x 2.00m. x
13.00m. en progresiva 0+620.00, 03: alcantarilla rectangular de concreto armado
1.00m. x 1.50m. x 12.95m. en progresiva 1+028.60, 04: alcantarilla rectangular de
concreto armado de 1.00m. x 1.50m. x 12.35m. en progresiva 1+928.40, 05:
alcantarilla rectangular de concreto armado 0.80m. x 1.00rr\. x 12.30m. en
progresiva 3+273.50, 06: alcantarilla rectangular de concreto armado de 1.20m. x
1.60m. x 32.80m. en progresiva 3+563.45, 07: alcantarilla rectangular de concreto
armado de 1.20m. x 1.70m. x 12.80m. en progresiva 3+852.90, 08: alcantarilla
rectangular de concreto armado 1.20m. x 1.70m. x 12.30m. en progresiva
3+951.80, 09: alcantarilla rectangular de concreto armado de 1.60m. x 1.50m. x
12.30m. en progresiva 4+491.50
Trabajos de señalización tanto horizontal como vertical: pintado de las marcas en
el pavimento, sardineles, suministro y colocación de señalizaciones preventivas e
informativas, suministro y colocación de señalizaciones informativas - direcciones
de calles, pintado de señales verticales. Construcción de sardineles de concreto
armado.
Tiene como norma principal la NORMA C.E. 010 PAVIMENTOS URBANOS
aprobado con DECRETO SUPREMO N° 001-2010-VIVIENDA del REGLAMENTO
NACIONAL DE EDIFICACIONES cuya metodología de diseño para pavimentos de
concreto se desarrolló a partir de ensayos en caminos de la AASHTO. Las
suposiciones específicas y la metodologías usados en este método de diseño
están dados en la GUIA AASHTO PARA EL PROYECTO DE ESTRUCTURAS DE -
PAVIMENTOS 1986 (GU1DE FOR DESING OF PAVEMENTS STRUCTURES DE
LA AASHTO 1986)
Los vehículos considerados para el diseño, están de acuerdo a lo indicado en el
Reglamento Nacional de Vehículos, aprobado mediante el Decreto Supremo N°
E. COSTOS DEL PROYECTO
INTANGIBLES fe c f& l I
EXPEDIENTE TECNICO 259,500.00 200,000.00
CONVOCATORIA Y DIFUSION DE OBRA 4,720.00 3,636.36
SUPERVISION 1,205,606.00 928,818.18
TOTAL 1,469,926.00 1,132,454.54
Metodología Beneficio/Costo
EVALUACIÓN A P R EC IO S PRIVADOS
EVALUACIÓN A P R EC IO S SOCIALES
I. IMPACTO AM BIENTAL.
Para la identificación y evaluación de los impactos ambientales, se ha desarrollado
la ficha de clasificación ambiental y está clasificado en un DIA. El proyecto se envió
al área de Recursos Naturales del Gobierno Regional, solicitando la Resolución de
Clasificación Ambiental, la cual está en trámite, para el análisis se utilizó la Matriz
de Leopold, basada en la comparación de los diversos factores ambientales (filas)
con las actividades del proyecto (columnas), durante las etapa de construcción;
operación y mantenimiento; cierre y rehabilitación del Proyecto, a fin de llegar a la
identificación de los impactos ambientales desde una perspectiva general a una
perspectiva específica.
PRESUPUESTO GENERAL DE MITIGACION AMBIENTAL
DESAGR EGAD O DEL PRESUPUESTO PA RA OBRA DE M A N E JO A M B IE N T A L POR 6 MESES
PRESUPUESTO
U o n A b rL A n l U t M A n lc JU A lv lo ltP ilA L
UND M ETRADO P .U N T. PAR C IAL S/. TOTAL
Costos a m b ie ntale sd uran te la pavim entación 1 2 .5 0 0 .0 0
Protección al p e rso n a l o b re ro : Implementos de segu rida d glb 1.00 2,550.00 2,550.00
Botiquín y primeros auxilios en obra glb 1.00 1,500.00 1,500.00
Conos plásticos und 32.00 25.00 800.00
C e r c o d e malla H D P ni 100.00 1.50 150.00
Cerco con cintas de Seguridad roll 6.00 250.00 1,500.00
Habilitación de Botderos und 2.00 3,000.00 6,000.00
Presupuesto de program a de m o n ito re o am biental 1 2 ,5 0 0 .0 0
Control de calidad de aire (polvos. 2 muestras por mes x 2 und 22.00 284.092 6,250.02
Control de ruidos 2 muestras por mes x 2 meses) und 22.00 284.090 6,249.98
Presupuesto Proeram ade educación vcapacitación am biental 2 5 ,0 0 0 .0 0
charlas de capacitación al personal de obra - Conservación und 4.00 5,000.00 20,000.00
actividades de educación arrbiental edición de cartillas, glb 5.00 1,000.00 5,000.00
COSTO DIRECTO 5 0 ,0 0 0 .0 0
J. ORGANIZACIÓN Y GESTIÓN
El MUNICIPALIDAD DISTRITAL DE YARINACOCHA funciona como una
organización y dentro de su gestión está impulsando el desarrollo del Proyecto Vial
“MEJORAMIENTO DE VIA DE INTERCONEXION AL C. P. SAN JOSE DESDE
PUERTO CALLAO, DISTRITO DE YARINACOCHA - CORONEL PORTILLO -
UCAYALI”.
El área encargada de la Municipalidad Distrital de Yarinacocha para la ejecución del
proyecto viene a ser la Sub Gerencia de Infraestructura y Desarrollo Urbano, que
entre sus funciones le compete: es el órgano encargado de desarrollas la funciones
específicas en materia de vialidad,. Dentro de la Sub Gerencia se encuentra la
División de Estudios y Obras e Infraestructura Social y Productiva, que viene a ser
el área encargada de llevar a cabo el estudio y la supervisión de la misma de
acuerdo a la normatividad vigente. La División de Estudios y Obras e Infraestructura
Social y Productiva tiene las siguientes funciones:
• Formular los proyectos estudios definitivos a nivel de pre inversión e inversión
en el orden de las prioridades determinadas y en el marco de la normatividad
del sistema nacional de inversión pública.
• Participar en la priorización de proyectos a incluirse en el programa anual de
inversiones.
Una vez declarada la viabilidad del presente proyecto de su ejecución se encarga la
Sub Gerencia de Infraestructura y Desarrollo Urbano, que entre sus funciones se
tienen:
• Dirigir y supervisar la ejecución de obras y proyectos de inversión con arreglo a
la normatividad legal vigente.
• Emitir informes y realizar seguimiento a los avances físicos financieros de las
obras que se ejecutan bajo diversas modalidades.
• Velar por el cumplimiento de las normas técnicas y legales vigentes en las
obras que se ejecutan bajo diversas modalidades.
La función Actual de la Municipalidad Distrital de Yarinacocha es la siguiente:
- Dirigir, conducir y promover el desarrollo socioeconómico, técnico y administrativo
del Distrito de acuerdo a una Planificación concertada y calificada de las
necesidades.
- Estimular e institucionalizar la participación de la población en la gestión Municipal
fomentando el trabajo comunal y dando opción al ejercicio de libre iniciativa.
- Promover el desarrollo integral y equilibrado del Distrito de Yarinacocha y
desarrollar programas sociales básicos, orientados hacia el trabajo productivo,
nutrición, educación y salud.
En virtud que le otorga la Ley Orgánica de Municipalidades, la MUNICIPALIDAD
DISTRITAL DE YARINACOCHA se compromete al mantenimiento de la vía por
que esta será la entidad que estará a cargo de la parte de Operación y
Mantenimiento.
K. PLAN DE IMPLEMENTACIÓN.
La ejecución de las obras está planteada de la siguiente manera:
El Año 0 se prevé la elaboración del expediente técnico y El Año 1 la ejecución de
las Obras Civiles
El proyecto está programado ejecutarse en 12 meses o 360 días calendario de
ejecución de obra este tiempo no incluye el periodo de Pre inversión, así mismo se
puede indicar que el proyecto será financiado y ejecutado por MUNICIPALIDAD
DISTRITAL DE YARINACOCHA en un 100%, ya que cuenta con el Área técnica
para la Elaboración y ejecución del Proyecto de Inversión que es la Sub Gerencia
de Infraestructura y Desarrollo Urbano MDY.
Así mismo ser recomienda que el proyecto deberá ejecutarse en los meses de
verano en la Región Ucayali que se inicia en el mes de mayo hasta fines de
octubre, de esta manera se podría obtener mejores objetivos económicos y sociales
con mejores beneficios para la entidad.
PLAN DE IMPLEMENTACION
LONGTRJD CE V IA (KMS)
CtP 1
AmüjjSo Díaz Areatttv— (WGiENíeRoeívts.
REPRESFNTÍMTE leg a l
F IN A N C IA M IE N T O D E L PIP
En cuanto al financiam iento del presente PIP, se describe p or cada fase, así
com o su responsable:
F A S E DE IN VER SIO N
Será asum ida p or el G O REU, m ediante recursos determ inados, con que cuenta
F A S E DE P O ST INVER SIO N
El fin anciam iento para ésta fase estará a cargo de la M unicipalidad Distrital de
Y arinacocha, asignándolos a sus recursos propios, la participación en las
actividades de operación y m antenim iento y los costos que dem anden dichas
acciones en los sectores que corresponden a su jurisdicción.
M . M A R C O LÓ G IC O
FORMAT010
MARCO LOGICO
(A tem ata Elegida)
Resumen & $ g f ¡ & (« M o fe s Medios d t V e n C tc » » Supuestos
Mejora de 4+690.50 Km. Del tramo de Jr. 03 de Octubre hasta el Ideniicacion y conproniso de la poblacion
COHPOffiíFES ftfejjrarrénto (tássfera rfe saneamento adecuada Eratiacim y segoinento * (a oirá.
malecón de yarracocha ubicada en elCfWSAN JOSE con el proyecto.
Reporte del avance del proyecto por el tig. Residente la obra tiene la caidad deseada y se ejecuta
ACC0E5 * EjKarawi & te # 2 te & te wa Ü H U S C W lB vW m W B B M L Sí. 22,830,356,85
y Valorización de la Obra en el tiempo previsto.
CONVOCATORIA YDÍPLCÍONOEOBRA S/. 4,720.00 Vatoráacon deí rnpacfo ambéntaí tnpacfo amóteníaípcstóro
