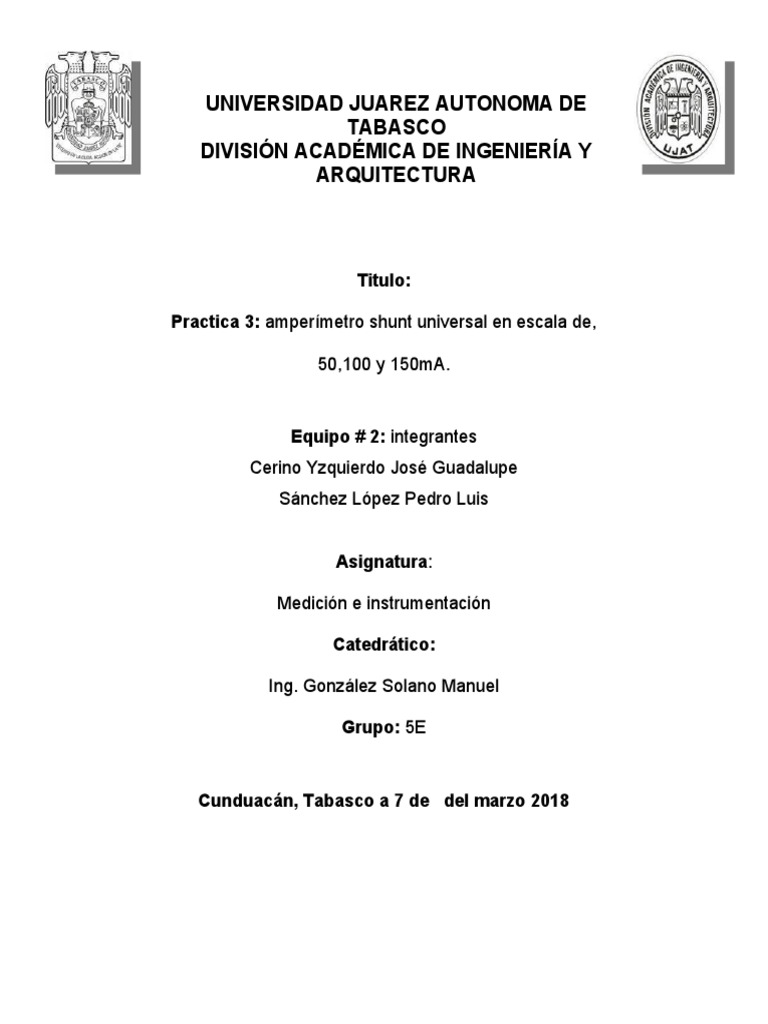

UNIVERSIDAD JUAREZ AUTONOMA DE

TABASCO
DIVISIÓN ACADÉMICA DE INGENIERÍA Y
ARQUITECTURA

Titulo:

Practica 3: amperímetro shunt universal en escala de,

50,100 y 150mA.

Equipo # 2: integrantes
Cerino Yzquierdo José Guadalupe
Sánchez López Pedro Luis

Asignatura:

Medición e instrumentación

Catedrático:

Ing. González Solano Manuel

Grupo: 5E

Cunduacán, Tabasco a 7 de del marzo 2018

 Practica # 2.
Diseño de un amperímetro analógico
a tres escalas.
 OBJETIVO

Desarrollar en los alumnos las competencias que les permitan

solucionar problemas de índole práctica en los sistemas de medición e
instrumentación y reforzar la comprensión de los conceptos y
principios por medio de aplicaciones de las leyes que fundamentan la
teoría de la medición e instrumentación en el mundo real y promover a
que el alumno desarrolle las habilidades y destrezas necesarias de
crear un instrumento de medición y pueda comprender su correcto
funcionamiento.
 MARCO TEÓRICO

AMPERIMETRO. El amperímetro es un aparato de medida utilizado para medir la

intensidad o corriente eléctrica. Es el instrumento industrial más adecuado para
medir intensidades. Siempre que necesitemos hacer una medida muy exacta de la
intensidad, debemos tener en cuenta que el amperímetro lleva en su interior una
pequeña resistencia que puede alterar la medida exacta. Estas resistencias son
muy pequeñas, entre 0,01Ω y 0,1Ω (ohmios). Al ser tan pequeñas, las alteraciones
no suelen tener importancia.

Los amperímetros, como cualquier aparato de medida, tienen una o varias escalas
que nos dicen la máxima intensidad que pueden medir en cada una de las
escalas. Si no sabemos muy bien el valor de la intensidad que vamos a
medir, siempre deberemos empezar a medir por la escala más alta. Si vemos que
es muy grande, iremos bajando de escala hasta encontrar la más apropiada.

Las mediciones en c.a. (corriente alterna) muy elevadas se hacen a través

de transformadores de intensidad, que reducen a valores inferiores.
Para efectuar mediciones de corrientes debilísimas se recurre a
los galvanómetros o micro amperímetros, por su gran sensibilidad, siendo muy
apropiados para indicadores de escala de cero central (el cero de la escala en el
centro y la aguja se mueve en un sentido o en otro en función del sentido de la
corriente que mide).

GALVANOMETRO. Un galvanómetro es un dispositivo

mecánico- electromagnético capaz de medir corrientes tan
pequeñas como un micro ampere, se dice que es el caso
del galvanómetro D’Arsonval usado en laboratorios de
Física bien equipados.
En cuanto a su construcción los galvanómetros son muy
variados, aunque usan el mismo principio de
funcionamiento que es la interacción de campos
magnéticos, generados por un imán y una corriente o por
dos corrientes.
El más empleado es el de cuadro móvil que consiste en
una bobina suspendida libremente dentro de un campo
magnético uniforme. Unida a la bobina se encuentra una
aguja ligera, que se desplaza sobre una escala graduada proporcionalmente
conforme a la corriente que circula por la bobina. El galvanómetro también es
capaz de medir tensión eléctrica pero muy pequeña.
Características eléctricas importantes de los galvanómetros:
Resistencia eléctrica de la bobina, también denominada resistencia del
galvanómetro, Rg.
Sensibilidad, Ig. Corriente suficiente para que la aguja del galvanómetro se
desplace toda la escala.
Diferencia de potencial en las terminales, necesaria para hacer que la aguja se
desplace toda la escala, Vg

PROTOBOARD.
¿Qué es un protoboard?
El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se
pueden insertar componentes electrónicos y cables para armar circuitos. Como su
nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos,
con lo que se asegura el buen funcionamiento del mismo.
Estructura del protoboard: Básicamente un protoboard se divide en tres
regiones:

A) Canal central: Es la región

localizada en el medio
del protoboard, se utiliza para
colocar los circuitos integrados.

B) Buses: Los buses se localizan

en ambos extremos del protoboard,
se representan por las líneas rojas
(buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de
acuerdo a estas, no existe conexión física entre ellas. La fuente de poder
generalmente se conecta aquí.

C) Pistas: La pistas se localizan en la parte central del protoboard, se

representan y conducen según las líneas rosas.
POTENCIOMETRO.
Un potenciómetro son 2 resistencias conectadas en serie. A partir del nodo que se
forma entre estas dos resistencias tenemos un terminal, el cual normalmente será
la pata del centro en un potenciómetro de 3 patas.

Un potenciómetro puede funcionar como resistencia variable siempre y cuando se

considere solamente 2 terminales consecutivas de las 3 que posee el dispositivo.
La capacidad de variar la resistencia entre 2 terminales y mantenerla entre sus
extremos permite que los potenciómetros se utilicen como variadores de voltaje.
En ciertas aplicaciones se necesita establecer un nivel de voltaje de referencia.
Para esto se emplea un potenciómetro conectando la patas 1 y 3 a una fuente de
voltaje y a tierra, respectivamente.

PRESET O RESISTENCIA VARIABLE. Un preset es un

componente electrónico de tres patas que se pueden hacer
para ofrecer resistencia variable en un circuito. La resistencia
se varía mediante el ajuste del control rotativo sobre él. El
ajuste puede realizarse mediante el uso de un pequeño
destornillador o una herramienta similar. La resistencia no
varía linealmente sino que varía de manera exponencial o
logarítmica. Tales resistencias variables se utilizan
comúnmente para el ajuste de la sensibilidad, junto con un
sensor. Se obtiene la resistencia variable a través de la única
terminal en la parte delantera y uno de los otros dos
terminales. Las dos patas en oferta respaldo fijo resistencia
que está dividida por la pata delantera. Así que cuando se usan sólo los terminales
traseros, un preset actúa como una resistencia fija. Preset se especifican por su
resistencia valor fijo.
MULTIMETRO. Un multímetro, también denominado
polímetro, o tester, es un instrumento eléctrico portátil
para medir directamente magnitudes eléctricas activas,
como corrientes y potenciales (tensiones), o pasivas,
como resistencias, capacidades y otras. Es un aparato
muy versátil, que se basa en la utilización de un
instrumento de medida, un galvanómetro muy sensible
que se emplea para todas las determinaciones. Para
poder medir cada una de las magnitudes eléctricas,
el galvanómetro se debe completar con un
determinado circuito eléctrico que dependerá también
de dos características del galvanómetro:
la resistencia interna (Ri) y la inversa de la sensibilidad.
Esta última es la intensidad que, aplicada directamente
a los bornes del galvanómetro, hace que la aguja llegue al fondo de escala.

FUENTE DE CD.
Fuentes de corriente directa. También
son llamadas fuentes de alimentación,
son un dispositivo que convierte la
tensión alterna de la red de suministro, en
una o varias tensiones, prácticamente
continuas, que alimentan los distintos
circuitos del aparato electrónico al que se
conecta (ordenador, televisor, impresora,
router, etc.).
 CÁLCULOS REALIZADOS PARA ESCALA DE 50, 100 Y
150 MA.

Donde:
Ig * Rg
Formula a utilizar. Rs 
I  Ig Rs  Resistencia shunt o de derivación.

I  Corriente de la escala a trabajar.

Rg  240
Ig  1.49mA Ig 
Tomando en cuenta
corriente del galvanomero a plena escala.
que:
Rg  impedandia del galvanomero.
Para la escala de 50mA.......R3

(1.49 x103 )(240)

Rs   7.37
(50 x103 )  (1.49 x10 3 ) Rc

Para la escala de 100mA.....R2

Rb

(1.49 x103 )(240)

Rs   3.63
(100 x103 )  (1.49 x103 ) Ra

Para la escala de 150mA........R1

(1.49 x103 )(240)

Rs   2.4
(150 x103 )  (1.49 x103 )
Como las resistencias de las tres
escalas están conectadas en serie y R1  Ra  2.4  R1  2.4
en paralelo con el galvanómetro,
haremos el siguiente procedimiento
de acuerdo a la figura del lado R 2  Rb  Ra
derecho. 3.63  2.4  1.23  R 2  1.23

R3  Rc  Rb
7.37  3.63  3.74  R3  3.74
DIAGRAMA DEL CIRCUITO

SIMULACIÓN
Midiendo la corriente que pasa por la R5 de 200Ω

Midiendo la corriente que pasa en la R5 de 100Ω

 Midiendo la corriente por la R5 de 66.6Ω

Para la simulación en el software, hay tomar en cuenta que el programa no

cuenta con un galvanómetro como tal, por lo que tendremos que igual el
galvanómetro físico al virtual de la siguiente manera.

En el siguiente arreglo la R5 representa la bobina del galvanómetro físico, sobre

el conectamos el instrumento analógico que nos proporciona el software, en
este caso usamos (livewire) para la simulación, a este instrumento le
asociamos un potenciómetro de 500kΩ como divisor de tensión y lo ajustamos
hasta que indique su máxima escala al aplicarle una corriente de 1.49mA.
 FOTOS DE LA PRÁCTICA
Como podemos observar, el galvanómetro
tiene impreso 30 divisiones de cero a su
escala máxima. Para saber a cuanto ampere
equivale cada división en para cada una de
las escalas hacemos la siguiente operación;
50 x103 1
En escala de 50ma.   mA
30 600

100 x103 1
  mA
En escala de 100ma. 30 300

150 x103 1
  mA
En escala de 150ma. 30 200
A avanzado
30 divisiones.
Por lo tanto:
 1 
30    0.05 A
 600 

Midiendo una resistencia de 200Ω  1 

En escala de 50ma. x 
 600 
 1 
30    0.1A
 300 

Midiendo una resistencia de 100Ω  1 

En escala de 100ma. x 
 300 
  1 
28    0.14 A
 200 

Con resistencia de 68Ω  1 

En escala de 150ma. x 
 200 

CONCLUSIÓN

En esta práctica hemos aprendido a calcular las escalas para amperímetros

analógicos, y de la misma manera observamos que para medir una variable con
un instrumento multiescala siempre debemos de usar la escala que más se acerca
al valor de la variable ya que así nos acercamos más al valor real.

BIBLIOGRAFÍA
Instrumentación electrónica moderna y técnicas de medición.
WILLIAM D. COOPER
ALBERT D. HELFRICK
