Asignatura: ELECTRÓNICA I Código: 8108684

Docentes: E-mail:
ORLANDO FERNANDEZ NARANJO orlando.fernandeznaranjo@uptc.edu.co

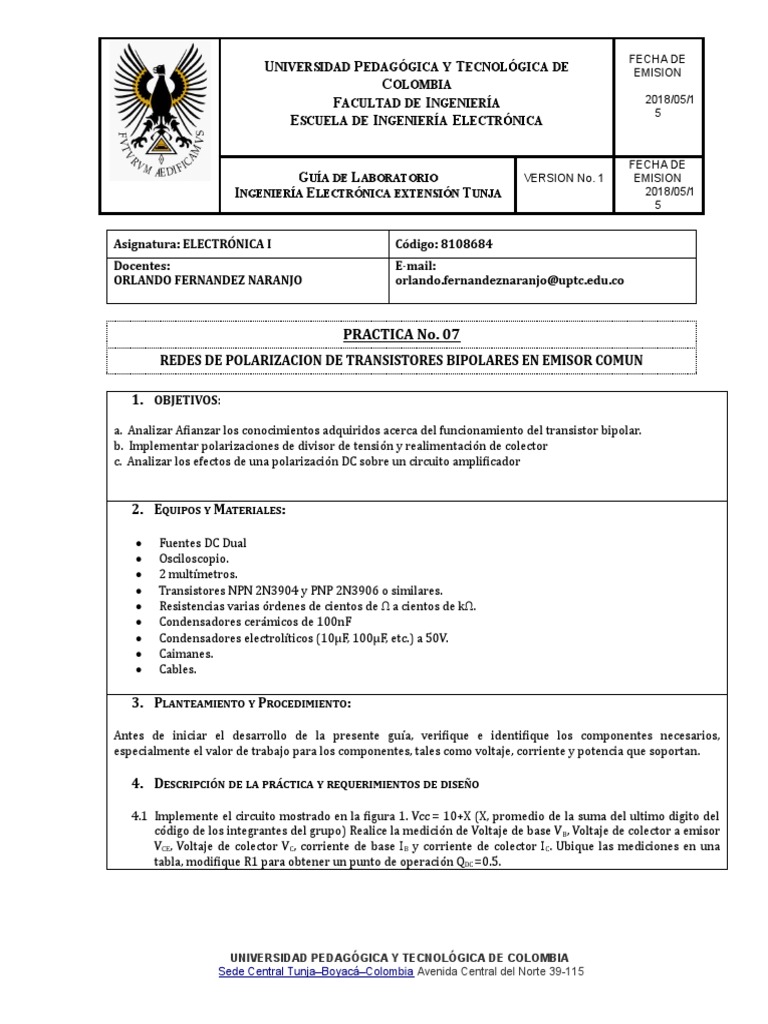

PRACTICA No. 07
REDES DE POLARIZACION DE TRANSISTORES BIPOLARES EN EMISOR COMUN

1. OBJETIVOS:

a. Analizar Afianzar los conocimientos adquiridos acerca del funcionamiento del transistor bipolar.
b. Implementar polarizaciones de divisor de tensió n y realimentació n de colector
c. Analizar los efectos de una polarizació n DC sobre un circuito amplificador

2. EQUIPOS Y MATERIALES:

 Fuentes DC Dual
 Osciloscopio.
 2 multímetros.
 Transistores NPN 2N3904 y PNP 2N3906 o similares.
 Resistencias varias ó rdenes de cientos de Ω a cientos de kΩ.
 Condensadores cerá micos de 100nF
 Condensadores electrolíticos (10µF, 100µF, etc.) a 50V.
 Caimanes.
 Cables.

3. PLANTEAMIENTO Y PROCEDIMIENTO:

Antes de iniciar el desarrollo de la presente guía, verifique e identifique los componentes necesarios,
especialmente el valor de trabajo para los componentes, tales como voltaje, corriente y potencia que soportan.

4. DESCRIPCIÓN DE LA PRÁCTICA Y REQUERIMIENTOS DE DISEÑO

4.1 Implemente el circuito mostrado en la figura 1. Vcc = 10+X (X, promedio de la suma del ultimo digito del
có digo de los integrantes del grupo) Realice la medició n de Voltaje de base V B, Voltaje de colector a emisor
VCE, Voltaje de colector VC, corriente de base IB y corriente de colector IC. Ubique las mediciones en una
tabla, modifique R1 para obtener un punto de operació n QDC =0.5.

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

Sede Central Tunja–Boyacá–Colombia Avenida Central del Norte 39-115
 FECHA DE
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE EMISION
COLOMBIA
FACULTAD DE INGENIERÍA 2018/05/1
5
ESCUELA DE INGENIERÍA ELECTRÓNICA

FECHA DE
GUÍA DE LABORATORIO VERSION No. 1 EMISION
INGENIERÍA ELECTRÓNICA EXTENSIÓN TUNJA 2018/05/1
5

R 1 R C
10k 3k

Q 1
VC C

Q 2N 3904

R 2 R E
2k 1k

Figura 1. Polarizació n con divisor de tensió n para NPN

4.2 Implemente el circuito de la figura 2. Realice las mismas mediciones del punto anterior. Modifique R1 para
obtener un punto de operació n QDC =0.5.

R 2 R E
2k 1k

Q 2N 3906 VC C

Q 3

R 1 R C
10k 3k

Figura 2. Polarizació n con divisor de tensió n para PNP

4.3 Implemente el circuito indicado en la figura 3. Realice las mediciones de Voltaje de base V B, Voltaje de
colector a emisor VCE, Voltaje de colector VC, corriente de base IB y corriente de colector IC. Ubique las
mediciones en una tabla, modifique RB para obtener QDC = 0.5.

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

Sede Central Tunja–Boyacá–Colombia Avenida Central del Norte 39-115
 FECHA DE
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE EMISION
COLOMBIA
FACULTAD DE INGENIERÍA 2018/05/1
5
ESCUELA DE INGENIERÍA ELECTRÓNICA

FECHA DE
GUÍA DE LABORATORIO VERSION No. 1 EMISION
INGENIERÍA ELECTRÓNICA EXTENSIÓN TUNJA 2018/05/1
5

R C
1k

VC C

R B
150k Q 2

Q 2N 3904

Figura 3. Polarizació n por realimentació n de colector para NPN

4.4 Implemente el circuito indicado en la figura 4. Realice las mediciones de Voltaje de base V B, Voltaje de
colector a emisor VCE, Voltaje de colector VC, corriente de base IB y corriente de colector IC. Ubique las
mediciones en una tabla. modifique RB para obtener QDC = 0.5.

Q 2N 3906

Q 4
R B VC C 1
150k

R C
1k

Figura 4. Polarizació n por realimentació n de colector para PNP

4.5 Diseñ e e implemente un circuito de polarizació n por divisor de tensió n como el indicado en la figura 5 de
forma que el punto de operació n Q se encuentre en VCEQ=(5+X)V y ICQ=(12-X)mA. VCC=2*VCE.
Utilice una resistencia de emisor RE=1KΩ y una resistencia de carga RL de 10KΩ.

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

Sede Central Tunja–Boyacá–Colombia Avenida Central del Norte 39-115
 FECHA DE
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE EMISION
COLOMBIA
FACULTAD DE INGENIERÍA 2018/05/1
5
ESCUELA DE INGENIERÍA ELECTRÓNICA

FECHA DE
GUÍA DE LABORATORIO VERSION No. 1 EMISION
INGENIERÍA ELECTRÓNICA EXTENSIÓN TUNJA 2018/05/1
5

VC C

R 1 R C

C 3

Q 1
C 2

Q 2N 3904
R L
V1
C 1
R 2 R E

Figura 5. Circuito amplificador con polarizació n por divisor de tensió n

4.6 Verifique el funcionamiento del transistor en el punto de operació n indicado. Posteriormente realice el
acople de una señ al senoidal de 20mVp, 1kHz y en la base del transistor acoplada mediante un condensador,
con las sondas del osciloscopio compare las señales de entrada del generador y de salida en RL, verifique los
valores relacionados con el valor de Vpp de entrada y salida. Utilice condensadores de acople de 0.1uF y un
condensador C1 electrolítico de entre 10 y 100uF.
4.7 Realice los respectivos cá lculos de operació n con los cinco montajes, con β= ICQ/IBQ.
4.8 Realice la simulació n de los circuitos en ORCAD Spice.
4.9 Realice el aná lisis y obtenga conclusiones.
4.10 Realice el informe de acuerdo con los lineamientos.

5. ACTIVIDADES COMPLEMENTARIAS:
5.1 CAMBIE LA ALIMENTACIÓ N UNIPOLAR DE VCC EN CIRCUITO DE LA FIGURA 5 POR UNA BIPOLAR DE +VCC/2 Y –VCC/2.
TENGA EN CUENTA QUE AHORA TIERRA NO ES IGUAL A NEGATIVO. OBSERVE NUEVAMENTE EL COMPORTAMIENTO DEL
CIRCUITO Y CONCLUYA.
5.2 REALICE LA MODIFICACIÓ N DEL CIRCUITO DE LA FIGURA 5 PARA USAR UN TRANSISTOR PNP COMO AMPLIFICADOR

6. ANALISIS DE RESULTADOS:

Realice una comparació n entre los resultados obtenidos en cada configuració n para las opciones NPN y
PNP.
7. INVESTIGACION:

¿Qué hace de la polarizació n por divisor de tensió n una configuració n adecuada para un circuito amplificador con
bjt?

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

Sede Central Tunja–Boyacá–Colombia Avenida Central del Norte 39-115
 FECHA DE
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE EMISION
COLOMBIA
FACULTAD DE INGENIERÍA 2018/05/1
5
ESCUELA DE INGENIERÍA ELECTRÓNICA

FECHA DE
GUÍA DE LABORATORIO VERSION No. 1 EMISION
INGENIERÍA ELECTRÓNICA EXTENSIÓN TUNJA 2018/05/1
5

EL INFORME DEBE CONTENER:

a) Portada (Titulo, Integrantes)

b) Resumen (Descripció n general del trabajo realizado y de las conclusiones obtenidas)
c) Introducció n (Un texto de propia autoría redactado en un espacio no superior a media pá gina en donde
indique la relació n de los aspectos tratados en la prá ctica y los conceptos teó ricos vistos en clase, usar citas de
fuentes bibliográ ficas, mínimo 3 citas realizadas segú n la norma de presentació n indicada)
d) Descripció n de actividades realizadas (Indicar y describir actividades realizadas en el laboratorio. No copiar
texto del procedimiento)
e) Procesamiento de informació n (Incluir: Datos obtenidos, tablas, graficas, desarrollos matemá ticos,
simulaciones y demá s)
f) Aná lisis de resultados (Comentarios acerca de tendencias en tablas o grá ficas)
g) Conclusiones (Juicios argumentados que relacionen los resultados obtenidos y los conceptos teó ricos vistos en
clase o consultados en la bibliografía)
h) Bibliografía

PARA EL REGISTRO DEL INFORME SE DEBE UTILIZAR EL FORMATO IEEE DOBLE COLUMNA. LA EXTENSIÓN DEL
INFORME NO DEBE SUPERAR 10 PÁGINAS.

8. RECOMENDACIONES:

8.1 GENERALES:

Se recomienda leer en su totalidad la presente guía de laboratorio con el fin de garantizar la finalizació n de la
prá ctica y la correcta presentació n de los resultados en el informe.

Utilizar los diferentes simuladores para corroborar los resultados experimentales, emplear software de
simulació n como orcad pspice versiones 15,16.

8.2 SEGURIDAD:

Antes de realizar los montajes, consultar las características que deben tener cada uno de los elementos que se van
a utilizar. (revisar hojas de datos).

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

Sede Central Tunja–Boyacá–Colombia Avenida Central del Norte 39-115
 FECHA DE
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE EMISION
COLOMBIA
FACULTAD DE INGENIERÍA 2018/05/1
5
ESCUELA DE INGENIERÍA ELECTRÓNICA

FECHA DE
GUÍA DE LABORATORIO VERSION No. 1 EMISION
INGENIERÍA ELECTRÓNICA EXTENSIÓN TUNJA 2018/05/1
5

9. BIBLIOGRAFÍA

BOYLESTAD, Robert L. Electró nica: Teoría de Circuitos. Editorial Prentice Hall, 1995.
GUTIÉ RREZ, Humberto. Electró nica aná loga: teoría y laboratorio. Ed. Humberto Gutiérrez. 1996
MALVINO, Albert Paul. Principios de electró nica. Editorial McGraw-Hill, 1991.
MILLMAN, Jacob. Electró nica integrada. Editorial Hispano Americano, 1986.
RASHID, Muhammad. Microelectronic Circuits Analysis & Design, 2011.
