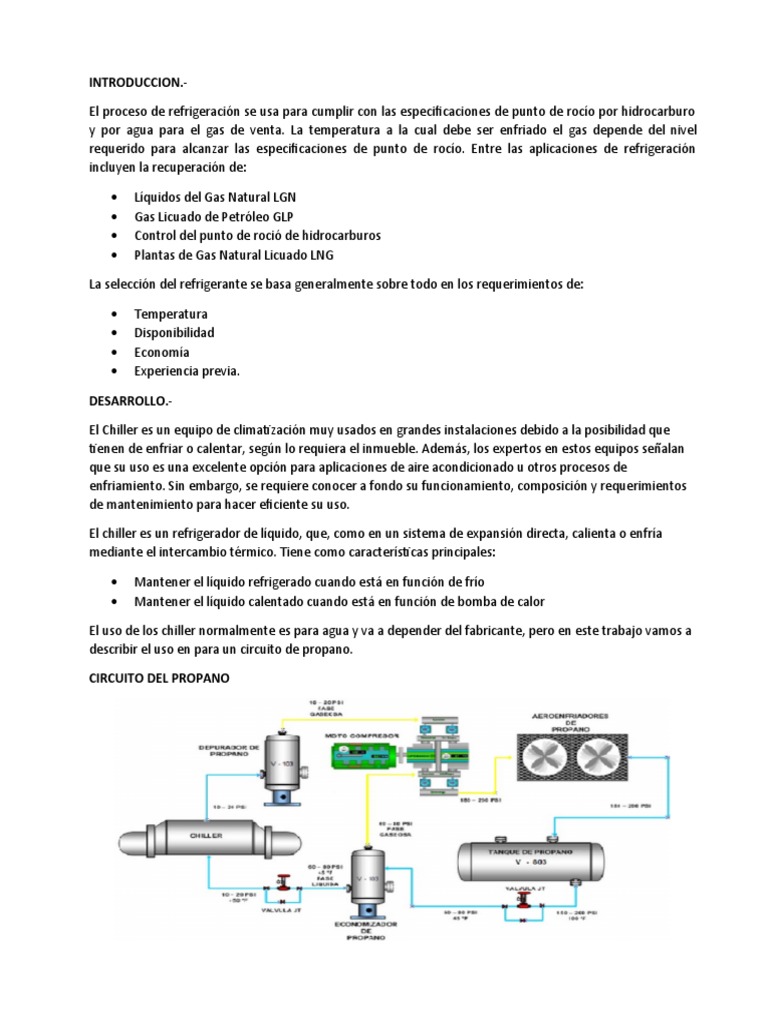

INTRODUCCION.

El proceso de refrigeración se usa para cumplir con las especificaciones de punto de rocío por hidrocarburo
y por agua para el gas de venta. La temperatura a la cual debe ser enfriado el gas depende del  nivel
requerido para alcanzar las especificaciones de punto de rocío. Entre las aplicaciones de refrigeración
incluyen la recuperación de:

 Líquidos del Gas Natural LGN

 Gas Licuado de Petróleo GLP
 Control del punto de roció de hidrocarburos
 Plantas de Gas Natural Licuado LNG

La selección del refrigerante se basa generalmente sobre todo en los requerimientos de:

 Temperatura
 Disponibilidad
 Economía
 Experiencia previa.

DESARROLLO.-

El Chiller es un equipo de climatización muy usados en grandes instalaciones debido a la posibilidad que
tienen de enfriar o calentar, según lo requiera el inmueble. Además, los expertos en estos equipos señalan
que su uso es una excelente opción para aplicaciones de aire acondicionado u otros procesos de
enfriamiento. Sin embargo, se requiere conocer a fondo su funcionamiento, composición y requerimientos
de mantenimiento para hacer eficiente su uso.

El chiller es un refrigerador de líquido, que, como en un sistema de expansión directa, calienta o enfría
mediante el intercambio térmico. Tiene como características principales:

 Mantener el líquido refrigerado cuando está en función de frío

 Mantener el líquido calentado cuando está en función de bomba de calor

El uso de los chiller normalmente es para agua y va a depender del fabricante, pero en este trabajo vamos a
describir el uso en para un circuito de propano.

CIRCUITO DEL PROPANO

COMPONENTES DEL SISTEMA DE REFRIGERACION

1. TANQUES DE PROPANO (ACUMULADOR).- Unidad donde se almacena el propano en fase liquida,

presurizado por la fase vapor del propano. De esta unidad sale el propano en fase liquida hacia el
economizador.
2. ECONOMIZADOR.- El economizador tiene la función de separar la fase gaseosa y la fase liquida de
propano, y está ubicado entre el tanque de propano y el Chiller. Es una unidad que suministra un
incremento en la capacidad del sistema de refrigeración y una eficiencia sub-enfriando el propano
líquido a través de un intercambiador de calor liquido-vapor antes que vaya al chiller
3. CHILLER (INTERCAMBIADOR DE CALOR).- Es un intercambiador de calor con tubos en “U”, donde el
refrigerante fluye por el lado del casco (Carcasa); el gas lo carga al chiller ingresa por los tubos, que
viene del economizador de propano, el propano líquido que ingresa al chiller dentro de este por el
efecto de calor desprendido por las tuberías se va evaporando y enfriando el gas hasta su punto de
burbuja, bajando de nivel en el equipo el cual es regulado por una válvula controladora de nivel, y la
fase vapor del propano va a la succión de un compresor. El líquido entra al Chiller a una
temperatura que está entre 37 y 43 °F (3 y 6 °C) por debajo de la temperatura a la que se debe
enfriar el fluido que está en el lado de los tubos.

4. DEPURADOR DE PROPANO (SCRUBBER).- El depurador de propano tiene como objetivo evitar que
el propano en fase liquida pueda entrar al compresor. El depurador retiene el propano líquido y a
través de un calentador que lleva internamente, brinda calor de tal forma que el propano líquido
evapora en su totalidad. La fase gaseosa de propano que va como carga a la etapa de baja presión
del Moto-Compresor (succión).
 5. COMPRESOR.- El Moto-Compresor de propano es una unidad compuesta de un motor y un
compresor que tiene la función de comprimir y elevar la presión de los gases. La carga de propano
fase vapor va a dimensionar el tamaño y tipo de compresor a utilizar

6. AEROENFRIADORES/CONDENSADORES.- Es un intercambiador de calor donde el refrigerante va

por el lado del casco y es enfriado con aire, para luego volver al tanque de propano en fase líquida.

CICLO DEL PROCESO DEL PROPANO

1. EXPANSION.- El propano almacenado en el tanque de surgencia tiene una presión que oscila entre
150–200 Psi y a una temperatura de 100 º F, el propano es enviado al economizador, previamente
 pasa atreves de la válvula JT donde ocurre una caída de presión reduciendo la presión a 60 – 80 Psi y
una temperatura de 45 º F el propano entra al economizador. La fase gaseosa se encuentra en la
parte superior del economizador que es enviada como carga a la succión intermedia del Moto-
compresor de propano (MC o CR) con una presión que oscila entre 60 –80 PSI. Por la parte inferior
del economizador la fase liquida es enviada al chiller, antes de entrar al chiller la fase liquida de
propano pasa por una válvula JT ocurriendo una caída depresión de 10–20 Psi y una temperatura de
-15 °F.
2. COMPRESION.- La fase gaseosa de propano va como carga a la etapa de baja presión 10–20 Psi del
Moto-Compresor. El gas propano es comprimido a través de unos compresores tipo tornillo, y es
descargado con una presión que oscila entre 180–200 Psi.
3. CONDENSACION.- Este gas es enviado a una serie de Aero enfriadores donde el gas pasa a través de
tubos, el gas propano es enfriado por ventiladores de aire, el propano es condensado hasta llegar a
la fase liquida y es enviado al tanque de surgencia para comenzar un nuevo ciclo.
4. EVAPORACION.- El propano liquido entra al chiller unidad donde se produce el intercambio térmico
entre el refrigerante (Propano) y el medio a enfriar (gas).El gas previamente pasa por un
preenfriamiento en los intercambiadores Gas-Gas para optimizar el proceso de refrigeración en el
chiller, donde el refrigerante liquido (propano) es evaporado por la corriente del gas que pasa
por los tubos. Una vez que el propano ha refrigerado el gas es enviado en forma gaseosa hacia el
depurador de propano. El depurador retiene el propano líquido y a través de un calentador que
lleva internamente, brinda calor de tal forma que el propano líquido evapora en su totalidad.
