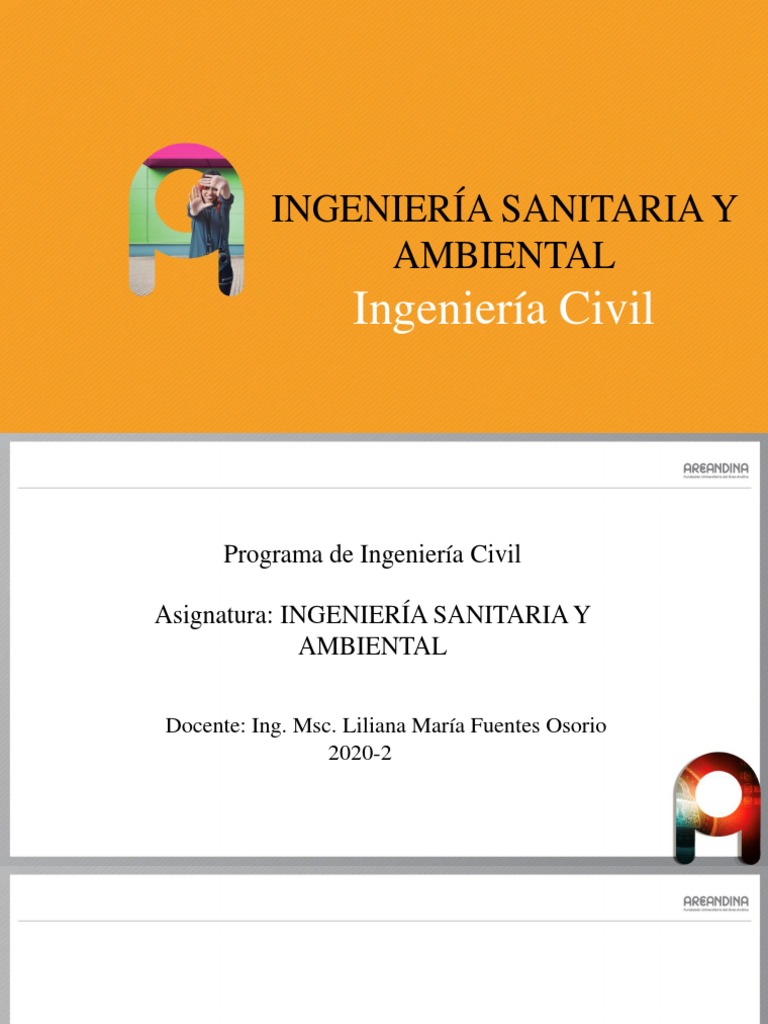

INGENIERÍA SANITARIA Y
AMBIENTAL
Ingeniería Civil
Programa de Ingeniería Civil
Asignatura: INGENIERÍA SANITARIA Y
AMBIENTAL
Docente: Ing. Msc. Liliana María Fuentes Osorio
2020-2
AGUAS PLUVIALES Y COMBINADAS
Diámetro interno real mínimo en los alcantarillados pluviales y combinados 260
mm.
Criterios de autolimpieza en los alcantarillados pluviales y combinados
Velocidad máxima en los alcantarillados pluviales y combinados
5 m/s… (Parágrafo pend >30%, diam 600 mm, Q>500 l/s Vel >5 <10)
Relación máxima entre profundidad y diámetro de la tubería en los alcantarillados
pluviales y combinados 93%.
Requisitos de diseño de canales de aguas lluvias.
Funcionen a Sección cerrada- Tener en cuenta Minimizar el
gravedad 90% prof. todos los aportes riesgo de erosión
Pendiente mín Condiciones de
Previsiones de
que garantice vel cuerpo receptor
borde libre.
mín de 0,75 m/s. en la descarga
Sistemas urbanos de drenaje sostenible
Imagen. Sistemas urbanos de drenaje sostenible.
Fuente Recuperado de: [Link]
Estructuras de conexión Las estructuras de conexión pueden
ser pozos o cámaras de inspección.
Cámaras de caída Evitan velocidades mayores de las máximas
permisibles. Son estructuras de conexión frecuentes en terrenos
con pendiente pronunciada.
Sumideros Estructuras encargadas de recoger el agua que fluye
por las cunetas de la vías con el mínimo de interferencia para el
tráfico vehicular y peatonal, evitando se introduzca a los colectores
material de arrastre.
Aliviaderos Son estructuras de regulación y de protección que
sirven para evacuar caudales superiores a los del diseño.
Sifones invertidos. Los sifones invertidos son conductos cerrados que trabajan a presión se utilizan
para conducir el agua en el cruce de un canal con una depresión topográfica en la que está ubicado
un camino, una vía de ferrocarril, un tren o incluso otro canal
Estructuras de descarga y disipación de energía.
Fuente Escobar Potes, Carlos Enrique and Duque Escobar, Gonzalo (2016) Geotecnia para el trópico andino. N/A, Manizales, Colombia.
Puesta en marcha de las redes de alcantarillado.
Antes de que el sistema entre en operación definitiva, la persona prestadora del servicio debe
asegurar que el constructor realice las pruebas necesarias para detectar posibles errores y tomar
las medidas correctivas. Como mínimo se exige realizar pruebas de estanqueidad e inspecciones
con Circuito Cerrado de Televisión (CCTV) o similares para tuberías menores de 600 mm, y visuales
para tuberías mayores a 600 mm.
Campañas de medición de las redes de alcantarillado.
En el sistema de alcantarillado se deberán efectuar como mínimo dos (2) campañas de medición de
caudal por periodo del régimen hidrológico (periodo de lluvia y de sequía). Los puntos de medición
mínimos se deben definir de acuerdo con los sitios de descarga previstos en el PSMV del municipio,
la cantidad de subcuencas y/o distritos independientes, o aquellos que a juicio del prestador del
servicio sean apropiados.
IMPORTANCIA DE UNA PTAR
Características
Contaminación de
Químicas, físicas y Aguas Residuales
fuentes hídricas
Biológicas
Fuente Hídrica de
abastecimiento
para una PTAT
IMPORTANCIA DE UNA PTAR
Características
Químicas, físicas y
Biológicas
Aguas Residuales PTAR
Fuente Hídrica de Menos
abastecimiento Contaminación de
para una PTAT fuentes hídricas
Caudal
de
diseño
Cuerpo receptor y modelación de calidad del agua
Requerimientos de tratamiento PTAR
Simulación calidad de agua fuentes receptora - Normatividad
Teniendo en cuenta los requerimientos establecidos en el correspondiente Plan de Saneamiento y Manejo de Vertimientos (PSMV).
Funcionamiento hidráulico de la PTAR
PTAR: debe estar en capacidad de transportar el caudal de diseño de cada uno de sus
procesos.
- Topografía del sitio.
Procesos unitarios
- Pérdidas de cabeza
Conexiones entre unidades
- Análisis de sensibilidad del comportamiento de la PTAR (escenarios operativos críticos)
- Chequeo de comportamiento hidráulico de la PTAR con caudal mínimo.
Línea base de caracterización del agua residual cruda.
Mediciones de caudal Tiempo seco
y calidad de agua en
el sistema de
Tiempo húmedo
alcantarillado
- Temperatura
- pH.
- DBO5.
- DQO
Mediciones en:
- SST
- Ssed Parámetros
- Sist. Alcantarillado.
- Grasas y aceites.
- Punto de descarga
- Coliformes totales y fecales.
- N Total
- P Total
- Oxígeno disuelto.
Tratamientos Descentralizados
Estudios previos para tratamientos en el sitio de origen.
1. Visita de campo para identificar aguas superficiales cercanas, edificaciones y límites de la
propiedad.
2. Topografía que indique la localización del sistema de tratamiento en planta y en altura.
3. Localización del sistema y del tratamiento complementario del efluente, o postratamiento.
4. Determinación de las características del terreno: elevaciones máximas del nivel freático y,
cuando sea necesario, establecer la capacidad de infiltración del subsuelo.
5. Definir los trámites de requisitos ambientales según la normativa ambiental vigente, y obtener
las autorizaciones ambientales que se requieran.
Trampas de grasa.
Dentro de los sistemas de tratamiento de aguas residuales descentralizados, cuando se prevean
aportes de grasas y aceites, debe considerarse el empleo de sistemas de remoción de los mismos,
con el fin de proteger los procesos de tratamiento subsiguientes, tales como: pozos sépticos, filtros
anaeróbicos, campos de infiltración, humedales artificiales, entre otros.
Fuente:[Link]
Tanques sépticos construidos in-situ.
Se utilizan en los siguientes casos: para áreas desprovistas de redes públicas de
alcantarillado, para vivienda rural dispersa con suficiente área de contorno para acomodar el
tanque con sus procesos de pos tratamiento, para retención previa de los sólidos
sedimentables y cuando hace parte de los alcantarillados sin arrastre de sólidos.
Fuente:[Link]
Tanques sépticos prefabricados.
Deben estar fabricados a partir de materiales
con características físicas y propiedades de
resistencia a la corrosión, y resistencia
mecánica, que los hagan apropiados para su
utilización con aguas residuales durante un
período de vida útil de por lo menos 20 años.
Fuente: [Link]
Filtro anaerobio de flujo ascendente
Fuente: [Link]
Tratamientos complementarios del efluente del pozo séptico
Pozo de
Campos de Filtros Humedales
absorción o
infiltración intermitentes artificiales
infiltración
1. Visita de campo.
2. Tramites.
3. Estudio de suelos.
4. Topografía.
5. Hidrometeorológicos.
6. Revisión estudios previos.
7. Vulnerabilidades.
8. Requerimientos.
9. Reúso del agua.
10. Uso de la fuente receptora.
Referencias
- Resolución N° 0330 República de Colombia. Ministerio de Vivienda. (8 de junio
de 2017). Recuperado de: [Link]
de-agua/reglamento-tecnico-del-sector/reglamento-tecnico-del-sector-de-agua-potable.
- Duque Escobar, G. (2003). Manual de geología para ingenieros.
