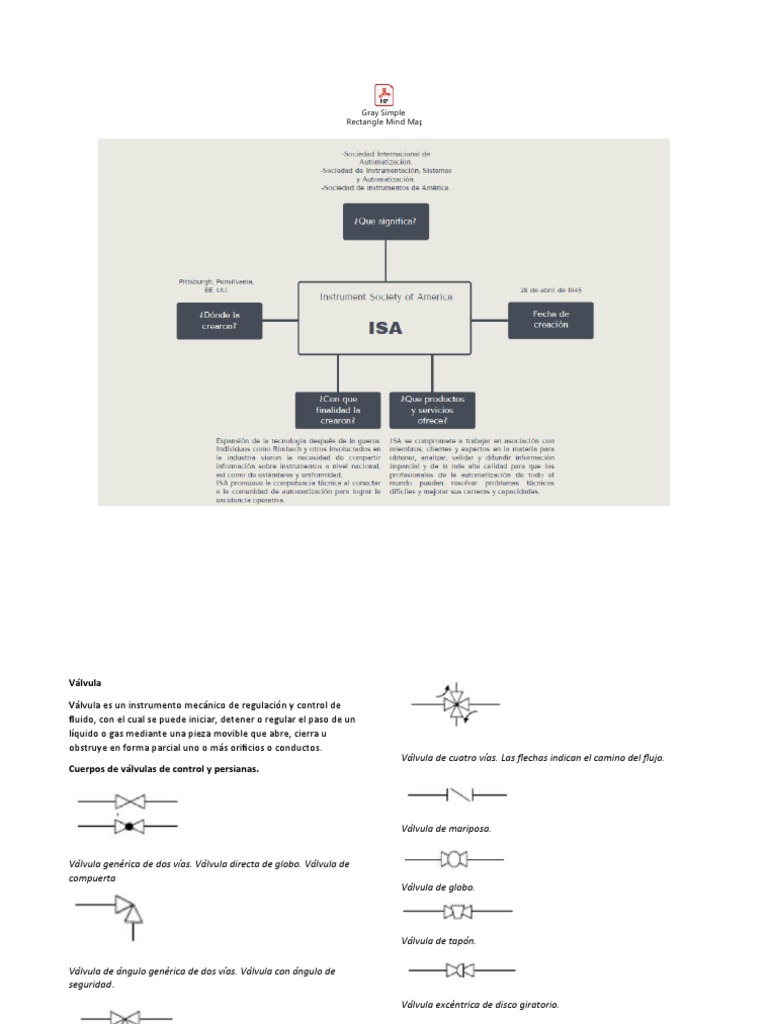

Válvula

Válvula es un instrumento mecánico de regulación y control de

fluido, con el cual se puede iniciar, detener o regular el paso de un
líquido o gas mediante una pieza movible que abre, cierra u
obstruye en forma parcial uno o más orificios o conductos.
Válvula de cuatro vías. Las flechas indican el camino del flujo.
Cuerpos de válvulas de control y persianas.

Válvula de mariposa.

Válvula genérica de dos vías. Válvula directa de globo. Válvula de

compuerta
Válvula de globo.

Válvula de tapón.

Válvula de ángulo genérica de dos vías. Válvula con ángulo de

seguridad.
Válvula excéntrica de disco giratorio.

Válvula de tres vías. La flecha indica la trayectoria del flujo

Válvula de diafragma
Válvula de pellizco

Válvula solenoide on-off de tres vías.

Válvula de fuelle

Válvula solenoide on-off de cuatro vías

Válvula solenoide de encendido y apagado de dos vías.

Válvula solenoide on-off con ángulo. Motor eléctrico

Símbolos de actuadores
 Actuador genérico

Actuador de diafragma con resorte de posición

Actuador de diafragma de presión

Actuador de presión lineal.

Cilindro de simple efecto.
Cilindro de doble efecto

Actuador de pistón lineal de posicionador

Actuador de pistón rotatorio. Doble o simple acción

 Actuador de pistón rotatorio con posicionador

Motores rotatorios eléctricos, neumáticos o hidraulicos

Actuador manual

Actuador electrohidráulico lineal o rotatorio

Solenoides con reset on -off maula o remoto

Solenoides con reset on -off automatico

Solenoides con reset on -off remote y manual

Líneas de Conexiones
 LETRAS DEFINICIÓN DE INSTRUMENTO
IDENTIFICACIÓN
TIT Indicador de trasmisión de temperatura
FE Sensor de rata de flujo
FIT Indicador de trasmisión de rata de flujo
LPDT Diferencial de trasmisión de nivel de punto de prueba
TRC Controlador de registro de temperatura
Ejercicio PSL Interruptor de presión bajo
JIT Indicador de trasmisión de potencia
FFRC Registro de Control de relaciones de rata de flujo
KS Interruptor de tiempo
WRC Control de registro de peso
HIR Indicador manual de radiación
BIT Indicador de trasmisión de combustión
TE Sensor de temperatura
FJR Muestreo de registros de rata de flujo
LSH Interruptor de nivel de mirilla
FQL Rata de flujo total de luz
IRC Control de registro de corriente
PDRC Dispositivo de vidrio de control de registro de presión
FY Convertidor de rata de flujo
PAH Alarma de presión alta
TSL Interruptor de temperatura baja
TG Dispositivo de vidrio de temperatura
IIR Indicador de registro de corriente
pasos funcion/señal/ubicacion/proceso imagen
Se mide y
0 Medición de flujo de canales abiertos
registra el flujo
Medición de temperatura de ratio de de entrada del
flujo/señal varaible/ montaje de campo /100 fluido hasta el
Registro de flujo/señal electrica/montaje intercambiador
panel principal/100 de calor
 Intercambiador de calor

Restricción de flujo por medio de una

1 válvula con actuador genérico operado por
una señal neumática

Válvula de temperatura/señal
variable/montaje de campo/101 Regulador de
Control de registro de temperatura/señal de temperatura
salida neumatica- medicion tubo por trasmisión
capilar/montaje panel principal/101 neumática, con
sistema de
Interruptor de temperatura/envía señal control,
electica/montaje de campo/101 medición e
Alarma de temperatura baja/recibe señal indicadores.
eléctrica/montaje de campo/101 Restringe el
Sensor de temperatura/señal flujo
variable/montaje en campo/101
Sonda de temperatura/señal
variable/montaje de campo / 101
Control de indicador de nivel/señal de
entrada variable-señal de salida
neumatica/montaje de campo/101
Sensor de flujo/señal variable/montaje de
2
campo/102 Medición y
registro de
Trasmisor de flujo/señal variable-señal flujo del vapor
neumatica/montaje de campo/102
 Registro de flujo/señal neumatica/montaje
panel principal/102
Trasmisor de presion/ señal variable-señal
3 Medición y
neumatica/montaje de campo/103
registro de
Registro de presion/señal presión del
neumatica/montaje panel principal/103 vapor

Control de flujo por medio de una válvula Regulador de

4 con actuador genérico operado por señal nivel por
neumática trasmisión
neumática a
través de una
válvula
Válvula reguladora de nivel
operada por
actuador
genérico

Control automático de temperatura por medio de un intercambiador de calor, el fluido de proceso pasa por una etapa de medición, regulación y
ajuste antes de entrar al intercambiador. En el intercambiador se busca realizar una trasferencia de temperatura por convención entre dos
fluidos, el vapor de agua y por ejemplo un refrigerante. Al salir el refrigerante de del intercambiador su temperatura es medida y acondiciona a
señal neumática para controlar la válvula FO permitiendo aumentar o disminuir el flujo de refrigerante; a su vez el vapor que sal del proceso es
controlado por una válvula FC que ayuda a disminuir la presión dentro del intercambiador de acuerdo a un nivel de control
