1

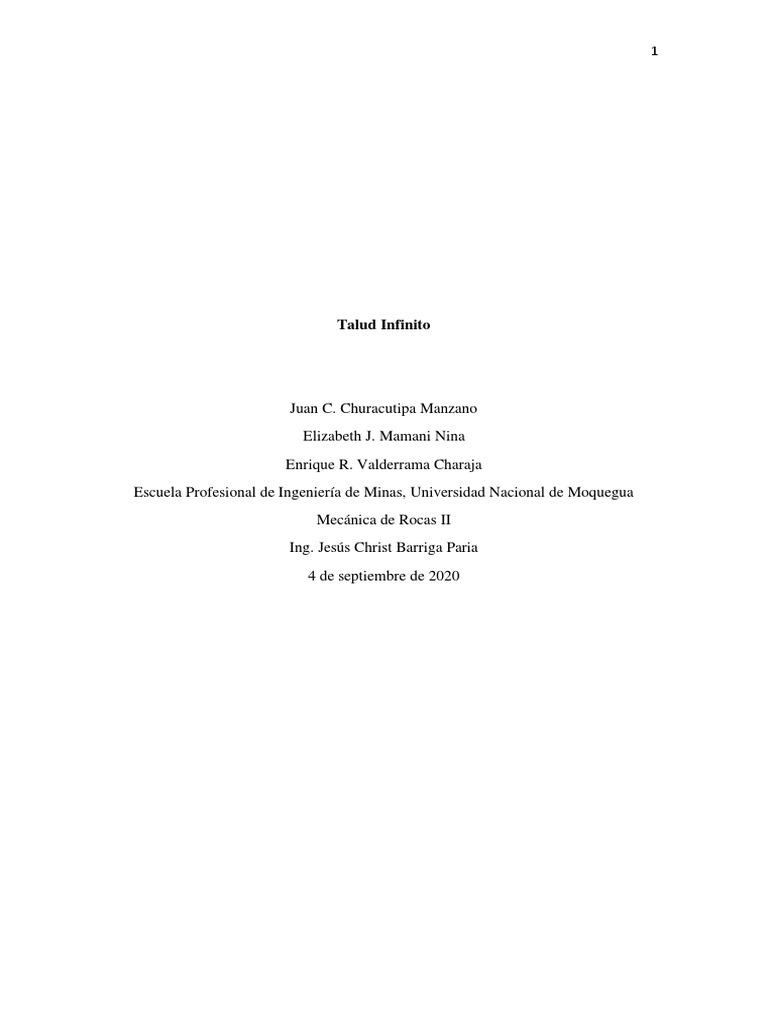

Talud Infinito

Juan C. Churacutipa Manzano

Elizabeth J. Mamani Nina
Enrique R. Valderrama Charaja
Escuela Profesional de Ingeniería de Minas, Universidad Nacional de Moquegua
Mecánica de Rocas II
Ing. Jesús Christ Barriga Paria
4 de septiembre de 2020
 2

Índice

1. Introducción ......................................................................................................... 3

2. Objetivos .............................................................................................................. 4

2.1. Objetivo General. .......................................................................................... 4

2.2. Objetivos Específicos .................................................................................... 4

3. Taludes Infinitos .................................................................................................. 5

3.1. Historia .......................................................................................................... 5

3.2. Definición ...................................................................................................... 6

3.3. Campo de Aplicación .................................................................................... 6

3.4. Criterio de Análisis. ...................................................................................... 7

3.5. Metodología de Análisis. ............................................................................... 9

3.5.1. Cohesión ............................................................................................... 10

3.5.2. Infiltración ............................................................................................ 11

3.6. Ejercicios. .................................................................................................... 16

3.6.1. Cálculo del peso de la sección en análisis ............................................. 16

3.6.2. Cálculo de cargas puntuales rotadas al eje del talud. ........................... 16

3.6.3. Cálculo de esfuerzos actuantes en el talud. ........................................... 16

3.6.4. Cálculo del factor de seguridad............................................................. 17

4. Conclusiones. ...................................................................................................... 18

Referencias ................................................................................................................. 19
 3

1. Introducción

Los estudios realizados a través del tiempo dan un reflejo de cómo se puede tomar

en cuenta las características de las zonas y como estas serían afectadas y llegarían a afectar

a la población y a la infraestructura de un país. A través del tiempo han surgido diferentes

tipos de análisis de riesgo, entre ellos los métodos subjetivos y cuantitativos no han

quedado afuera, pero las cualidades de los estudios no serían capaces de dar una visión

exacta de lo ocurrido si no se tiene una comparación real de los resultados con otros

ocurridos, como sucede naturalmente en un entorno Ingenieril, los cálculos resultantes

tienen que ser vistos en comprobaciones matemáticas y físicas. La determinación de las

condiciones de estabilidad de laderas naturales es un objetivo importante de los estudios

de riesgos de origen geológico. En ausencia de intervención humana, la frecuencia e

importancia de los deslizamientos del herreno suele ir ligada a zonas de relieve

montañoso, a la intensidad y duración de precipitaciones (y efectos asociados a estas:

erosión en cauces) y a ciertas formaciones litológicas especialmente sensibles a los

movimientos.

En las condiciones indicadas, se presenta una falla paralela a la superficie del

talud, a una profundidad somera y la longitud de la falla es mayor comparada con su

espesor. Este tipo de deslizamiento se puede analizar suponiendo un talud infinito.

Se presentó el análisis del método del talud infinito, con las características que

este presenta, y los valores que naturalmente tiene para desarrollar las fórmulas del

cálculo del Factor de seguridad juntos con las condiciones que estos taludes puedan

presentar, como la cohesión, la dirección de flujo o la infiltración.

Desarrollamos cada una de estas fórmulas para entender de donde provenían y su

origen que se exponen en el presente informe.

 4

2. Objetivos

2.1. Objetivo General.

• Estudiar, analizar y comprender el comportamiento y los diversos

métodos de estabilidad de taludes.

• El uso que se le da a este método de talud infinito.

• Mostrar las variaciones en los cálculos según las características del

talud.

2.2.Objetivos Específicos

• Conocer los factores que intervienen en la estabilidad de los taludes.

• Identificar las fallas más comunes de estabilidad y deslizamiento.

• Conocer los métodos correctivos mecánicos para la corrección de las

fallas de los taludes, así como los métodos de cálculo.

• Dar a conocer el origen de las fórmulas que se aplican para los cálculos

de Factor de Seguridad del Talud.

• Como obtener el calculo del talud infinito y realizar su respectivo

ábaco.
 5

3. Taludes Infinitos
3.1.Historia

Con frecuencia, en los deslizamientos de gran magnitud, la mayor parte de la

masa deslizada se mueve aproximadamente en forma paralela a la superficie del terreno.

La naturaleza del movimiento está controlada por algún elemento geológico como una

capa de roca o una capa de materiales poco resistentes. Si la longitud relativa del

deslizamiento es muy grande en relación con su espesor, la contribución de la

resistencia en la cabeza y el pie del deslizamiento, es menor comparada con la

resistencia del resto de la superficie de falla. En las condiciones indicadas, se presenta

una falla paralela a la superficie del talud, a una profundidad somera y la longitud de la

falla es mayor comparada con su espesor. Este tipo de deslizamiento se puede analizar

suponiendo un talud infinito (Diaz, 2013).

El método del talud infinito es un sistema muy rápido y sencillo para determinar

el factor de seguridad de un talud, suponiendo un talud largo con una capa delgada de

suelo, en el cual, cualquier tamaño de columna de suelo es representativo de todo el

talud (Figura 1). Las suposiciones del método del talud infinito son las siguientes: suelo

isotrópico y homogéneo, talud infinitamente largo y superficie de falla paralela al talud.

El principal uso del método del talud infinito es la elaboración de planos de amenaza a

los deslizamientos mediante el uso de SIGs. Para un talud uniforme y relativamente

largo, en el cual el mecanismo de falla esperado no es muy profundo, los efectos de

borde son despreciables y el factor de seguridad puede calcularse (para un talud infinito)

a partir de una unidad de área con base en el criterio Mohr - Coulomb (Diaz, 2013).
 6

3.2.Definición

El método del talud infinito es un sistema muy rápido y sencillo para determinar

el factor de seguridad de un talud, suponiendo un talud largo con una capa delgada de

suelo, en el cual, cualquier tamaño de columna de suelo es representativo de todo el

talud (Figura 1). Las suposiciones del método del talud infinito son las siguientes: suelo

isotrópico y homogéneo, talud infinitamente largo y superficie de falla paralela al talud

(Diaz, 2013).

Figura 1
Diagrama de análisis, método del talud infinito.

Nota: En este diagrama podemos apreciar los parámetros ya mencionados en la

metodología del análisis del talud infinito (Cornforth, 2005).

3.3.Campo de Aplicación

El principal uso del método del talud infinito es la elaboración de planos de

amenaza a los deslizamientos mediante el uso de SIG (Diaz, 2013) .

 7

• ¿Qué es SIG?: Es un sistema de información geográfica (SIG) es un sistema

empleado para describir y categorizar la Tierra y otras geografías con el objetivo

de mostrar y analizar la información a la que se hace referencia espacialmente.

Este trabajo se realiza fundamentalmente con los mapas (ArcGis Resource, s.f.).

• ¿Qué es un plan de amenaza?: Estos mapas de amenaza son un producto

preliminar, elaborado por la CNE en su mayoría con fuentes a escala 1:50.000 o

mayores para todo el país. Como tal, representa una aproximación al inventario

de fuentes de amenazas del territorio, según la información disponible y a la que

se ha tenido acceso (CNE, s.f.).

La aplicación del método del talud infinito no tiene una aplicación en la

minería más en los casos de riesgo o posibles deslizamientos ya sea en la ciudad,

o carreteras, y muchos otros lugares el cual la ingeniería civil está más

relacionada con este método, pero eso no quita que un ingeniero de minas no

pueda dar solución a la estabilidad de este tipo de taludes (Diaz, 2013).

3.4. Criterio de Análisis.

Hablaremos sobre las características del método del talud infinito para su

análisis.

Figura 2
Superficie de ruptura plana en talud de grande extensión.
 8

• Deslizamientos transnacionales a lo largo de taludes de inclinación

uniforme.

• Pequeña cobertura del suelo en relación con la extensión de la masa

potencialmente inestable.

• Superficie de ruptura (y líneas de flujo, en el caso de percolación)

admitida como siendo paralela a la superficie terrestre.

• Movimiento rígido del cuerpo.

La determinación de FS se realiza a partir del criterio resistencia, considerando-

se las tensiones actuando sobre la base de una rebanada genérico vertical ABCD de

ancho unitario, en el caso general de cualquier NA (permitido paralelo a la superficie de

terreno-NT y a la superficie de ruptura-SR).

Figura 3
Ruptura Plana de Talud Infinito
 9

Figura 4
Análisis de Talud Infinito

Nota: Observamos las fuerzas y las dimensiones del talud, y de que maneras estas
influyen en el mismo.

Casos de Flujo Particulares:

Figura 5
Mostramos los casos de flujo particulares como el vertical y horizontal.

Nota: Observamos que el valor de la presión de poro (u) varía según el tipo de flujo
que se presenta en el talud.

3.5.Metodología de Análisis.

Se requieren ciertos parámetros para el Método de Talud Infinito los cuales

serían (UNAL):
 10

• Altura de la masa deslizantes (z en metros).

• Altura del agua subterránea que sea medida durante el movimiento (h en

metros).

• Angulo de inclinación con la horizontal (β en grados).

• Peso específico del suelo (γ en KN/m3).

• Angulo de fricción (φ en grados).

• Cohesión (c’ o C en KN/m2).

Formula 1: Utilizaremos esta fórmula para hallar el FS en el talud infinito.

FS = (c’ + (z*γ*cos²β - u) Tanφ) / (γ*z*senβ*cosβ)

Como parte de la metodología trabajaremos el talud infinito con la cohesión y la

infiltración (UNAL).

3.5.1. Cohesión

La cohesión es un valor muy importante dentro del cálculo de factor de

seguridad y la estabilidad, cabe resaltar que en las fórmulas siempre es mencionado e

indispensable, y ya tenemos este caso en el Criterio de Análisis, ahora profundizaremos

un poco cuando el valor de la cohesión es 0 (UNAL).

• Cuando la cohesión (c´) es 0:

Formula 2

FS= (1 - (u / γ*z* cos²β)) *(Tanφ / Tanβ)

Se obtiene reemplazando el valor de c´ en la fórmula 1.

• Cuando la cohesión (c´) es 0 y la presión de poros (u) es 0:

Formula 3

FS= Tanφ / Tanβ

 11

Se obtiene reemplazando el valor u en la fórmula 2.

• Cuando la cohesión (c´) es 0 y si el flujo es paralelo a la superficie del

terreno.

Formula 4

FS = (1-m(γw/γ)) (Tanφ / Tanβ)

Se obtiene del reemplazo del valor de la cohesión (c´) y la presión de poros (u)

cuando el flujo es paralelo como se muestra en la figura 6

Figura 6
Análisis del talud infinito cuando el flujo es paralelo a la superficie del terreno.

Nota: Se observa en la imagen el valor usado para u en casos diferentes a la

figura 2 donde los flujos no son paralelos a la superficie del terreno (Diaz,
2013).

3.5.2. Infiltración

Durante lluvias intensas, la infiltración de aguas pluviales satura el talud y

eleva el nivel freático a través de las zonas vadosas. Dicho proceso equivale a la

aplicación del campo de fuerzas de filtración sobre el esqueleto sólido de los

suelos, pudiendo llevar al talud a su condición de seguridad más crítica (Bueno,

2015).
 12

Figura 7
Ejemplo de talud infiltrado

Nota: Se observa el material permeable y aquel de baja permeabilidad. (Bueno, 2015).

3.5.2.1.Taludes Infinitos sin Infiltración.

Figura 8
Talud Infinito sin Infiltración

Nota: Se usará esta imagen con el fin de aclarar las fórmulas que veremos a continuación
(Palmezano, 2014).

El esfuerzo normal efectivo σ´ y el esfuerzo cortante τ en la base del

elemento del talud son:

Formula 5

σ´ = (Na/Ab) = (γ*L*H*cosβ) / (L/cosβ) = γ*L*H*cos²β

 13

Formula 6

τ = (Ta/Ab) = (γ*L*H*senβ) / (L/cosβ) = γ*H*cosβ*senβ

La reacción al peso W es una fuerza igual y opuesta R. Las componentes

normal y tangencial de R con respecto al plano AB son Nr y Tr (Palmezano, 2014):

Formula 7

Nr = R cos β = W cos β

Tr = R sen β = W sen β

Por equilibrio, el esfuerzo cortante resistente que se desarrolla en la base

del elemento es igual:

Formula 8

Tr/A = γH.senβ.cos β =Td

Esto también se escribe:

Td= Cd + σ´ tanφd

Donde:

C= Cohesión.

Φ= Angulo de fricción drenada.

σ´=Esfuerzo normal efectivo sobre la superficie potencial de falla.

Al reemplazar los valores del esfuerzo normal en la fórmula 5 obtenemos.

Td= Cd + γHcos²β tanφd

Así entonces,

γH.senβ.cosβ= Cd + γHcos²β tanφd

o también,

Cd/γH = senβ.cosβ - cos²β tanφd

= cos²β (tanβ - tanφd)

 14

Tenemos:

Tanφd= Tanφ/FSS y Cd=C/FSs

Formula 9

FSs= (C/ γHcos²β.tanβ) + (tanφ/tanβ)

3.5.2.2.Taludes Infinitos con Infiltración.

Figura 7
Talud infinito con infiltración.

Nota: Se usará esta imagen con el fin de aclarar las fórmulas para talud infinito con
infiltración que veremos a continuación (Palmezano, 2014).

El esfuerzo cortante resistente desarrollado en la base del elemento también se da

por.

Formula 10

Td= Cd + σ´ tanφd = Cd + (σ´ - u) tanφd

Donde:

u = presión del agua de poro = γwHcos²β

 15

Sustituyendo los valores del esfuerzo y de la presión del agua de poro en la

fórmula 10 (Palmezano, 2014):

Td = Cd + (γsatHcos²β – γwHcos²β) tanφd

= Cd + γ´Hcos²β tanφd

Ahora haciendo los lados derechos de las ecuaciones que trabajamos antes e

igualarlas entre sí:

Formula 11

γsat.H.cosβ.senβ = Cd + γ´Hcos²β tanφd

Donde: γ´ = peso específico efectivo del suelo, o

Cd/ γsat.H = cos²β (tanβ – (γ´/γsat) tanφd

El FS con respecto a la resistencia se encuentra sustituyendo:

tanφd = (tanφ) /FSs y Cd = C/FSs

Entonces tenemos el factor de seguridad.

Formula 12

FSs = (C/ γsat.H cos²β tanβ) + (γ´tanφ / γsat tanβ)

 16

3.6.Ejercicios.

Calcular el factor de seguridad para el siguiente talud infinito, que cuenta con las

siguientes características.

Tabla 1

Datos dados para la resolución del ejercicio.

Propiedades Geométricas Propiedades mecánicas

Z = 3.5 m γ= 2.6 ton/m3
m = 35%
L=1m γsat = 2.85 ton/m3
γw = 1 ton/m3
β =60° c´= 3.35 ton/m3
φ=23°
Nota: Esta tabla nos da todos los valores que necesitamos para el cálculo del FS.

Para este ejercicio usaremos como referencia la “Figura 3”.

3.6.1. Cálculo del peso de la sección en análisis

𝑊 = (1 − 𝑚)𝑧𝛾 + 𝑚𝑧𝛾𝑠𝑎𝑡
𝑊 = (1 − 0.35) ∗ 3.5 ∗ +0.35 ∗ 3.5 ∗ 2.85
𝑊 = 9.41 𝑡𝑜𝑛/𝑚
3.6.2. Cálculo de cargas puntuales rotadas al eje del talud.

𝑁𝑎 = 𝑊 cos 𝛽 𝑁𝑎 = 9.41 cos(60) 𝑁𝑎 = 4.703 𝑡𝑜𝑛⁄𝑚

𝑇𝑎 = 𝑊 sen 𝛽 𝑇𝑎 = 9.41 sen(60) 𝑇𝑎 = 8.15 𝑡𝑜𝑛⁄𝑚

3.6.3. Cálculo de esfuerzos actuantes en el talud.

𝐿 1
𝐴𝑏𝑎𝑠𝑒 = 𝐴𝑏𝑎𝑠𝑒 = 𝐴𝑏𝑎𝑠𝑒 = 2 𝑚
cos 𝛽 cos(60)

𝑁𝑎 4.703 𝑡𝑜𝑛 ⁄𝑚
𝜎=𝐴 𝜎= 𝜎=
𝑏𝑎𝑠𝑒 2𝑚
2.352 𝑡𝑜𝑛⁄𝑚2
𝑇𝑎 8.15𝑡𝑜𝑛 ⁄𝑚
𝜏= 𝜏= 𝜏 = 4.073 𝑡𝑜𝑛⁄𝑚2
𝐴𝑏𝑎𝑠𝑒 2𝑚
 17

3.6.4. Cálculo del factor de seguridad

Cálculo del esfuerzo efectivo.

𝑊 = (1 − 𝑚)𝑧𝛾 + 𝑚𝑧𝛾𝑠𝑎𝑡 − 𝑚𝑧𝛾𝑤

𝑊 = (1 − 0.35) ∗ 3.5 ∗ 2.6 + 0.35 ∗ 3.5 ∗ 2.85 − 0.35 ∗ 3.5 ∗ 1

𝑊 = 8.181

𝑁𝑎 𝑊 cos 𝛽 8.181 cos(60)

𝜎′ = 𝜎′ = 𝜎′ =
𝐴𝑏𝑎𝑠𝑒 𝐴𝑏𝑎𝑠𝑒 2

𝜎′ = 2.045 𝑡𝑜𝑛⁄𝑚2

𝐹𝑟𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑡𝑒 𝑐 ′ +𝜎 ′ tan 𝜙
𝐹𝑆 = 𝐹𝑆 =
𝐹𝑓𝑎𝑙𝑙𝑎𝑛𝑡𝑒 𝜏𝑎

3.35+2.045 tan(23) 𝐹𝑆 = 1.035

𝐹𝑆 =
4.073

Figura 8.
Análisis del talud conforme aumenta la infiltración del agua.
%H H FS
0% 0 1.1 Relación FS vs altura de nivel de agua
10% 0.35 1.08 1.15 1.1
Factor de seguridad

20% 0.7 1.06 1.1

1.08
1.06
30% 1.05 1.04 1.04 1.03
1.05 1.01 1
40% 1.4 1.03 0.98
1 0.96 0.95
50% 1.75 1.01
0.93
60% 2.1 1 0.95
70% 2.45 0.98 0.9
80% 2.8 0.96 0 0.35 0.7 1.05 1.4 1.75 2.1 2.45 2.8 3.15 3.5
90% 3.15 0.95 Nivel del agua
100% 3.5 0.93
 18

4. Conclusiones.

El método de talud infinito es uno de los métodos que usan ábacos que

simplifican de forma radical el cálculo de estabilidad de taludes. Con los ábacos

presentados pueden analizarse dos tipos de condiciones basadas en análisis de taludes

infinitos:

• Taludes en material granular, donde el mecanismo de falla crítico es

deslizamiento superficial o rodadura.

• Taludes en suelo residual, donde una capa relativamente delgada de

suelo subyace suelo firme o roca, y el mecanismo de falla crítico es de

deslizamiento a lo largo de un plano paralelo al talud, en la parte superior

del suelo firme.

Los análisis y el desarrollo del talud infinito es mucho más sencillo al de otros

métodos, pero esto dependerá de los valores con los que trabajamos, como las

características que este talud tenga, ya sea las direcciones de los flujos, la altura del

nivel freático, el valor de la cohesión sea igual a 0 si hay infiltración o no. Etc.

De esta manera el cálculo del Factor de Seguridad es mucho más sencillo.

Para que el talud sea inestable, el agua tiene que infiltrarse una altura de 2.1m

del total del talud en análisis.

 19

Referencias

ArcGis Resource. (s.f.). resources.arcgis. Obtenido de resources.arcgis:

https://resources.arcgis.com/es/help/getting-
started/articles/026n0000000t000000.htm#:~:text=Un%20sistema%20de%20informac
i%C3%B3n%20geogr%C3%A1fica,realiza%20fundamentalmente%20con%20los%20ma
pas.

Bueno, I. (15 de Agosto de 2015). Slide. Obtenido de Slide:

https://slideplayer.es/slide/4112714/

CNE. (s.f.). cne.go.cr. Obtenido de cne.go.cr:

https://www.cne.go.cr/reduccion_riesgo/mapas_amenzas/index.aspx#:~:text=Estos%
20mapas%20de%20amenaza%20son,que%20se%20ha%20tenido%20acceso.

Cornforth, D. (2005). “Landslides in practice". Hoboken, New Jersey: John Wiley and Sons Inc.

Diaz, J. S. (2013). Deslizamientos Analisis Geotecnico. Geotecnologia S.A.S.

Palmezano, L. (4 de Septiembre de 2014). Prezzi. Obtenido de Prezzi:

https://prezi.com/cjsjo4zmtwrk/taludes/

UNAL. (s.f.). bdigital unal. Obtenido de bdigital unal:

http://www.bdigital.unal.edu.co/53560/21/analisisdeestabilidaddetaludes.pdf
