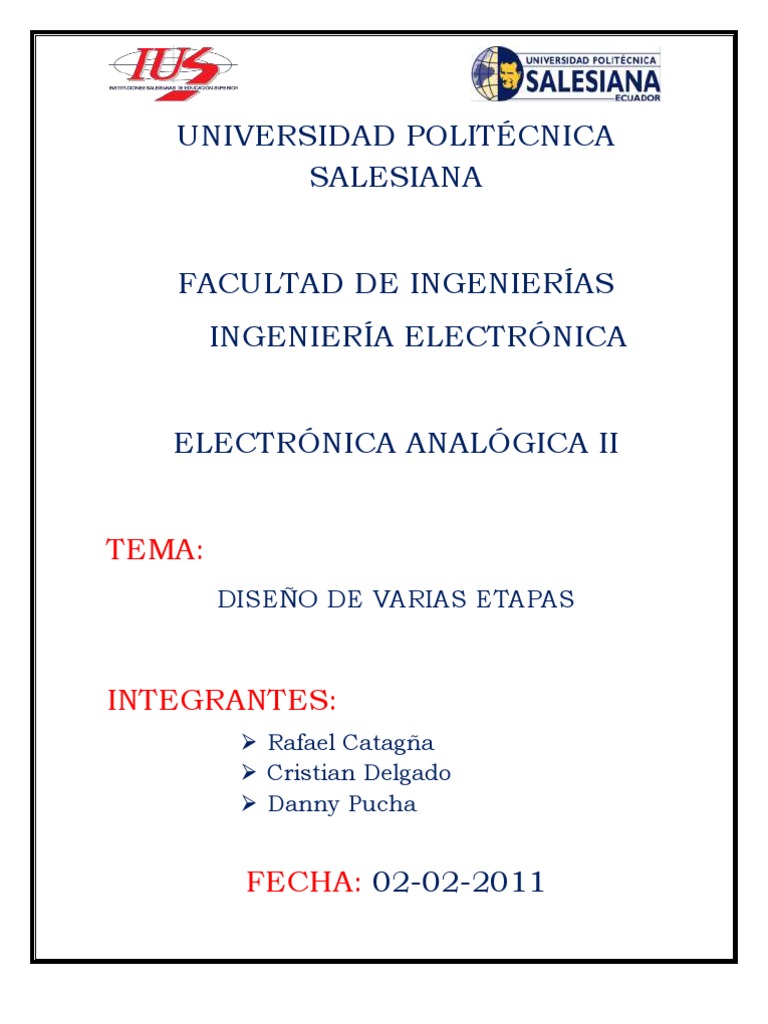

UNIVERSIDAD POLITÉCNICA

SALESIANA

FACULTAD DE INGENIERÍAS
INGENIERÍA ELECTRÓNICA

ELECTRÓNICA ANALÓGICA II

TEMA:
DISEÑO DE VARIAS ETAPAS

INTEGRANTES:
 Rafael Catagña
 Cristian Delgado
 Danny Pucha

FECHA: 02-02-2011
OBJETIVO:
Que el estudiante se familiarice con el diseño e implementación de los
diferentes circuitos operacionales para un circuito.

TEORÍA:

 LM555
El integrado 555 es un temporizador que puede ser utilizado como generador
de onda cuadrada o monoestable o como disparador de una señal o aestable,
tiene muchas aplicaciones prácticas.

Este Circuito Integrado (C.I.) es para los experimentadores y aficionados, un

dispositivo barato con el cual pueden hacer muchos proyectos. Este
temporizador es tan versátil que se puede utilizar para modular una señal en
Amplitud Modulada (A.M.)

El 555 está compuesto por 23 transistores, 2 diodos, y 16 resistencias

encapsulados en silicio. Hay un circuito integrado que se compone de dos
temporizadores en una misma unidad, el 556, de 14 pines y el poco conocido
558 que integra cuatro 555 y tiene 16 pines.
Funcionamiento del circuito integrado 555
El temporizador 555 se puede conectar para que funcione de diferentes
maneras, entre los más importantes están: como multivibrador astable y
como multivibrador monoestable. Puede también configurarse para por
ejemplo generar formas de onda tipo Rampa
Multivibrador Astable
 Esquema de la aplicación de multivibrador astable del 555.

Multivibrador monoestable

Esquema de la aplicación de multivibrador monoestable del 555.

 LM741
La serie LM741 son amplificadores operacionales de propósito general que ofrecen un mejor
rendimiento sobre los estándares industriales como el LM709.
Los amplificadores ofrecen muchas características las cuales hacen que su aplicación sea casi
infalible: protección de sobrecarga en la entrada y salida, no se prende cuando el rango en modo
común se supera, así como la ausencia de oscilaciones.
El LM741C es idéntico al LM741/LM741A salvo que el LM741C ha garantizado su funcionamiento
durante el rango de temperatura de 0 ° C a +70 ° C, en lugar de -55 ° C a +125 ° C.
El amplificador LM741 presenta diferente tipos de encapsulado como:
MDIP(metal Dual-in-line package) CERDIP(ceramic Dual-In-Line Package) TO-99

Fig2. LM741
MATERIALES Y EQUIPO:
Circuito 1:

(A)

FIGURA N˚1.- DIAGRAMA Y CIRCUITO CON EL 555

Cantidad Nombre Descripción Valor

1 R1 Resistencia de 1/4 de Watt 1.15 MΩ
1 R2 Resistencia de 1/4 de Watt 287.77kΩ
1 C1 Capacitor 0.1 uF
1 C2 Capacitor 10 nF
1 U1 Circuito integrado LM555
 FIGURA N˚2.- SIMULACION Y FORMA DE ONDA CON 555

CÁLCULOS:

C=0.1Uf talta=100mS tbaja=20mS

( ) ( )

( ) ( ( ))

( )
 Circuito 2:

(A)
(B)

(A’)

FIGURA N˚3.- DIAGRAMA Y CIRCUITO OPERACIONAL SUMADOR

Cantidad Nombre Descripción Valor

2 R5,R4 Resistencia de 1/4 de Watt 50 kΩ
1 R3 Resistencia de 1/4 de Watt 100 kΩ
1 R5 Resistencia de 1/4 de Watt 1 kΩ
1 U2 Circuito Integrado LM741

FIGURA N˚4.- SIMULACION Y FORMA DE ONDA CIRCUTO OPERACIONAL

SUMADOR
CÁLCULOS:

( ) ( ) ( ) ( )

( ) ( )( ) ( ) ( )( )

( ) ( )

( ) ( ) ( )

( ) ( ) ( )

Circuito 3

(C)

(B)

FIGURA N˚5.-DIAGRAMA Y CIRCUITO DEL CIRCUITO OPERACIONAL

INTEGRADOR

Cantidad Nombre Descripción Valor

1 R12 Resistencia de 1/4 de Watt 120 kΩ
1 R16 Resistencia de 1/4 de Watt 10 kΩ
1 R11 Rsistencoa de ¼ de Watt 1.2MΩ
1 C3 Capacitor 0.1 uF
1 U2 Circuito Integrado LM741
 FIGURA N˚6.- SIMULACION Y FORMA DE ONDA DEL CIRCUITO
OPERACIONAL INTEGRADOR

CÁLCULOS:

C=0.1uF

( )
 (D)

(C)

FIGURA N˚7.-DIAGRAMA Y CIRCUITO OPERACIONAL DIFERENCIADOR

Cantidad Nombre Descripción Valor

2 R5,R4 Resistencia de 1/4 de Watt 50 kΩ
1 R3 Resistencia de 1/4 de Watt 100 kΩ
1 R5 Resistencia de 1/4 de Watt 1 kΩ
1 U2 Circuito Integrado LM741

FIGURA N˚8.-SIMULACION Y FORMA DE ONDA DEL CIRCUITO

OPERACIONAL COMPARADOR
CÁLCULOS:

( )

( ) ( )

( )

( )

(E)

(D)

FIGURA N˚9.- DIAGRAMA Y CIRCUITO OPERACIONAL DIFERENCIADOR

Cantidad Nombre Descripción Valor

2 R6 Resistencia de 1/4 de Watt 12 kΩ
1 C4 Capacitor 0.1uF
1 U2 Circuito Integrado LM741
 FIGURA N˚10.- SIMULACION Y FORMA DE ONDA DEL CIRCUITO
OPERACIONAL DIFERENCIADOR

Cálculos:

C=0.1uF

( )

CONCLUSIONES:

 Hemos logrado utilizador los conocimientos aprendidos en el semestre y

logrado observarlos en los diferentes cálculos y puesta en práctica de
los circuitos tanto con el 555 como con los amplificadores operacionales
en sus diferentes configuraciones obteniendo buenos resultados.

BIBLIOGRAFÍA:
 http://es.wikipedia.org/wiki/Circuito_integrado_555 (14-01-2011)
 http://www.datasheetcatalog.org/datasheet/philips/NE_SA_SE555_C_
2.pdf (27-01-2011)
 Malvino Albeth Paul, “Principios de Electrónica”, Sexta Edición, Madrid-
España 2000, pp[374-380]
