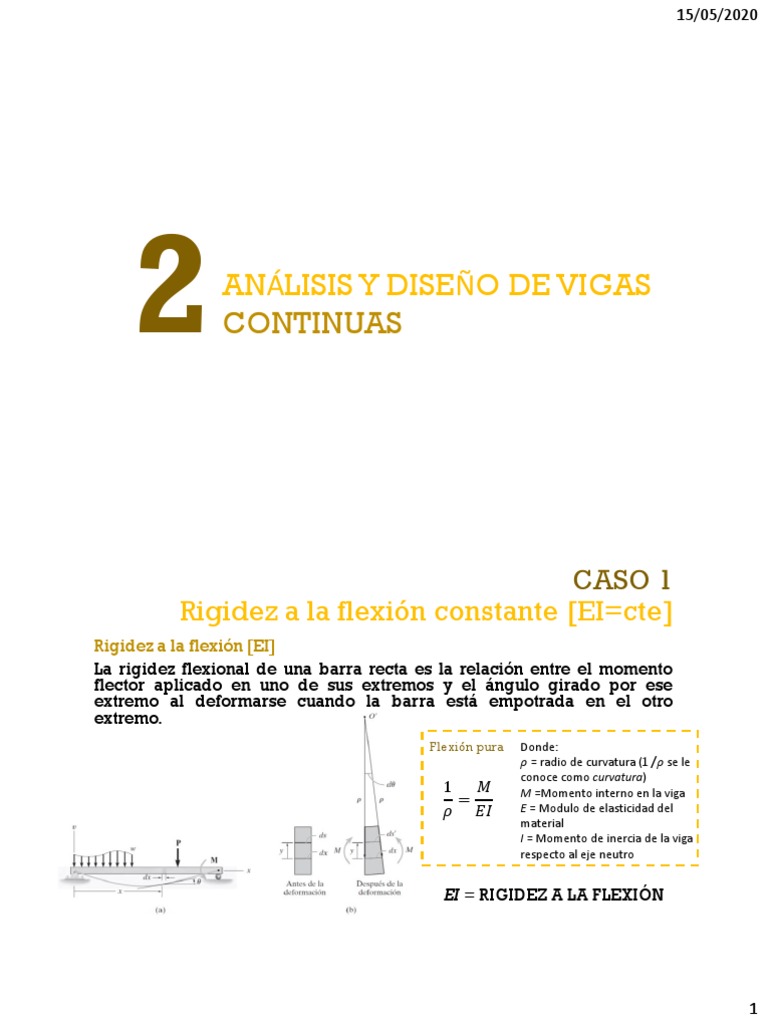

2 ANÁLISIS Y DISEÑO DE VIGAS

CONTINUAS

CASO 1
Rigidez a la flexión constante [EI=cte]
Rigidez a la flexión [EI]
La rigidez flexional de una barra recta es la relación entre el momento
flector aplicado en uno de sus extremos y el ángulo girado por ese
extremo al deformarse cuando la barra está empotrada en el otro
extremo.
Flexión pura Donde:
𝜌 = radio de curvatura (1Τ𝜌 se le
conoce como curvatura)
1 𝑀 M =Momento interno en la viga
= E = Modulo de elasticidad del
𝜌 𝐸𝐼
material
I = Momento de inercia de la viga
respecto al eje neutro

EI = RIGIDEZ A LA FLEXIÓN

1
 15/05/2020

CASO 1
Rigidez a la flexión constante [EI=cte]

2
 15/05/2020

CASO 2
Rigidez a la flexión variable [nEI]

3
 15/05/2020

CASO 3
Diseño de vigas de acero

CASO 3
Diseño de vigas de acero

Sección tipo WF
Las vigas I (vigas doble T) se usan a menudo como
elementos estructurales. Comprenden una parte
media conocida como alma y una parte horizontal
(patín) en la parte superior e inferior.

4
 15/05/2020

CASO 3
Diseño de vigas de acero

CASO 3
Diseño de vigas de acero

Código AISC 360 - 10

Desarrollado como un documento de consenso para
proveer una práctica uniforme en el diseño de edificios
de acero estructural y otras estructuras. El propósito es
proveer criterios de diseño para el uso en casos de
rutina y no provee criterios específicos para problemas
encontrados en forma infrecuente, los cuales aparecen
teniendo en cuenta el rango amplio del diseño
estructural.

5
 15/05/2020

CASO 3
Diseño de vigas de acero
Acero ASTM A992
El acero ASTM A992 es una aleación de acero estructural que a menudo se
usa en los Estados Unidos para vigas de acero de ala ancha y vigas I. Al
igual que otros aceros al carbono, la densidad del acero ASTM A992 es de
aproximadamente 7850 kg / m3.
El acero ASTM A992 tiene las siguientes propiedades mecánicas mínimas:
• Límite elástico a la tracción, Fy = 345 MPa (50 ksi)
• Resistencia máxima a la tracción, Fu = 450 MPa (65 ksi)

6
 15/05/2020

CASO 4
Diseño de vigas de concreto armado

CASO 3
Diseño de vigas de acero
Código ACI 318 - 14
Contiene requisitos mínimos para los materiales,
diseño y detallado de edificaciones de concreto
estructural. Dentro de los temas tratados se
encuentran: diseño y construcción para resistencia,
funcionamiento y durabilidad, combinaciones de
carga, factores de carga y de reducción de
resistencia; métodos de análisis estructural; límites
de las deflexiones; anclaje mecánico y adherido al
concreto; desarrollo y empalme del refuerzo;
información sobre los documentos de construcción;
inspección en obra y ensayo de los materiales; y
métodos para evaluar la resistencia de estructuras
existentes.

7
 15/05/2020

CASO 5
Diseño de vigas de concreto preesforzado
En el concreto armado solamente trabaja a compresión la parte de
concreto que se halla por encima de la fibra neutra, siendo el acero el
que soporta los esfuerzos de tracción. En cierto modo, la armadura puede
considerarse como un ‘concreto ficticio’ con elevada resistencia a la
tracción y que tiene por función reemplazar al ‘concreto’ sometido a
causa de las deflexiones excesivas.

CONCRETO ARMADO

8
 15/05/2020

CASO 5
Diseño de vigas de concreto preesforzado
El concreto pretensado consta de los mismos materiales que el concreto
armado: concreto y acero. Sin embargo, en este caso, los elementos
estructurales son sometidos intencionalmente a compresión previo a su
puesta en servicio, eliminándose los esfuerzos de tracción y por tanto la
fisuración.

CONCRETO PRETENSADO

CASO 5
Diseño de vigas de concreto preesforzado
Dichos esfuerzos se consiguen mediante barras, alambres o cables de
alambres de acero que son tensados y anclados al elemento estructural
de concreto.

9
 15/05/2020

CASO 5
Diseño de vigas de concreto preesforzado

CONCRETO
CONCRETO + ACERO TENSADO =
PREESFORZADO

CASO 5
Diseño de vigas de concreto preesforzado

10
 15/05/2020

APÉNDICES

11
15/05/2020

12
15/05/2020

13
15/05/2020

14
 15/05/2020

𝑑 ≈ℎ−6 1 capa de acero

𝑑 ≈ℎ−9 2 capas de acero

𝑑 ≈ℎ−3 Losas aligeradas

𝑀𝑢
𝐾𝑢 =
𝑏𝑑2

𝜌𝑓𝑦
𝐾𝑢 = 𝜙𝜌𝑓𝑦 1 − 0.59
𝑓𝑐′

15
 15/05/2020

𝐴𝑠 𝑚á𝑥 = 0.75 𝐴𝑠𝑏

0.7 𝑓𝑐′
𝐴𝑠 𝑚𝑖𝑛 = 𝑏𝑑
𝑓𝑦
